Установка стартера на урал

Ставим стартер на мотоцикл Урал своими силами: проще простого

В современных байках стартер вмонтирован «по умолчанию», однако Урал это действие обошло стороной. Когда этот байк только изготавливался, названная деталь была уникальной и считалась изыском, поэтому чтобы ее позволить себе приходилось раскошелиться. К счастью, стартер на мотоцикл Урал, можно установить своими руками.

Параметры выбора

Электростартер на Урал устанавливается после того, как выяснены все технические характеристики транспортного средства. Нередко автолюбители пользуются возможностью, если таковая имеется, и внедряют модели от донорной машины – ВАЗ 2109 и ее модификации.

Можно использовать изделие от других машин зарубежного производства, однако это будет стоить несколько дороже. При выборе детали также стоит присмотреться к венцу устройства. Если диаметр и шаг зубьев не соответствуют требованиям, тогда нужно разобрать конструкцию прибора и извлечь осевой вал с шестеренками. Ее зубчики стачиваются. Диаметр изнутри расширяется так, чтобы можно было напрессовать ее на лицевую сторону сточенной детали. Затем они свариваются друг с другом.

Инструкция по установке устройства своими руками

Как установить стартер на мотоцикл Урал можно узнать ниже (автор видео — Абсолют Снаб).

Необходимый набор инструментов и материалов

  • канцелярские принадлежности для разметки;
  • болгарка;
  • шайбы, гайки, спицы.

Как поставить на Урал стартер узнаем ниже.

Процесс установки

Установка стартера на мотоцикл Урал осуществляется у верхней части КПП. Можно установить его и в левой, но тогда необходимо будет снять лапку или модифицировать прибор. Сначала нужно разметить выборку картера пускового механизма и коробки передач. После этого при помощи заготовленных болгарки или станка вырезать нужные места на выборке. Крепление может происходить несколькими способами.

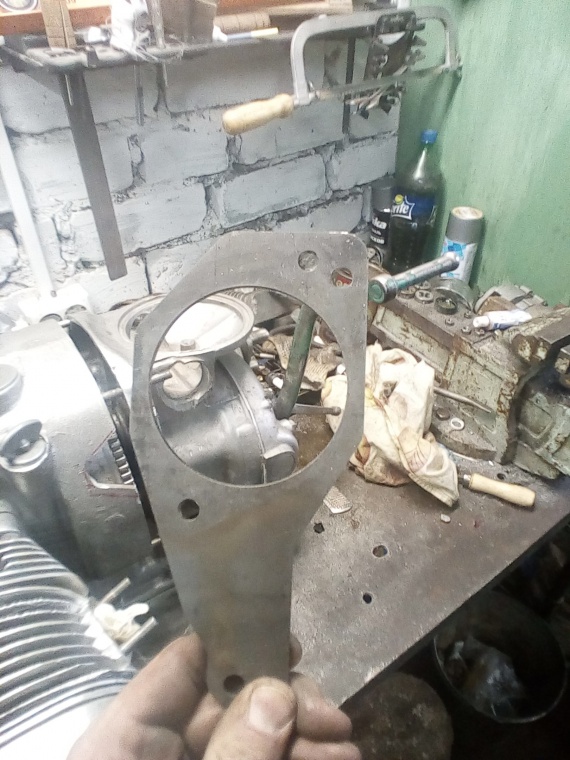

С помощью пластины. Она может быть куплена в специализированном магазине или изготовлена своими руками. Важно, чтобы на пластине было центральное отверстие и заготовленные фиксаторы для крепления к корпусу мотора. Крепежные спицы КПП необходимо заменить более длинными. При конструировании устройства с пластиной, шайбы и гайки необходимо приготовить той подходящей толщины, чтобы при включении шестерня бендикса скрепилась с венцом маховика.

Маховик

Если производить монтаж с помощью дюралюминиевого фиксатора, который приваривается к КПП, нужно следить за тем, чтобы не произошло деформации. Для этого перед работой необходимо извлечь все резиновые детали.

Пластина приваривается к картеру, перед этим закрепленная двумя заранее подготовленными гайками.
Неважно какой будет избран способ крепления, нагрузка с пластины будет сниматься с помощью крепления задней части изделия к внешней части байка. После того, как он будет на своем месте, необходимо отрегулировать необходимые зазоры.

Фотогалерея

Цена вопроса

Говоря о цене, можно сказать, что модификация этого транспортного средства довольно затратное дело. Установка прибора будет стоить от 300 до 500 рублей. Венец нового образца можно приобрести от 2000 до 3000 рублей, и промежуточный диск для венца – за 1000 рублей.

Видео «Установка электростартера»

Как поставить стартер на мотоцикл Урал узнаем из ролика от канала Free Riders.

Электростартер

Ну вот, наконец-то, я приступил к написанию этого поста. Давно хотел поставить электростартер на своего Боливара, но то не до этого, то не охота движок разбирать, то во время переборки хочется поскорей собрать и ездить. Однако, после неудачного вояжа в Ростов, на день рождения байк-хауса Олень, когда у меня в Ярославле провернуло коленвал со всеми вытекающими, я решил во время этой капиталки сделать себе, наконец-то, электрозапуск. Несмотря на то, что в интернете полно статей на эту тему, все они довольно расплывчаты, плюс я не видел ни одного видео, где «живой» 650сс Урал запускался с электростартера. Нет, видео полным полно, но на них показаны какие-то промежуточные этапы, типа: «вот я прицепил стартер, вот соединяю проводами с акумом и вроде бы что-то там крутит, но движок еще наполовину разобран». Что-то я отвлекся, ближе к теме.

Читать еще:  Соленоид стартера что это

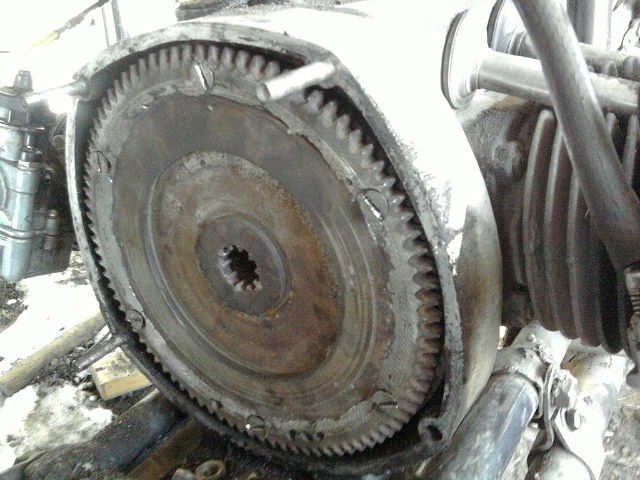

Для того, чтобы поставить электростартер, необходимо купить зубчатый венец на маховик. Кто-то переделывает венец от Бурана (по-моему), я же взял уже готовый, который ставится вместо последнего диска сцепления.

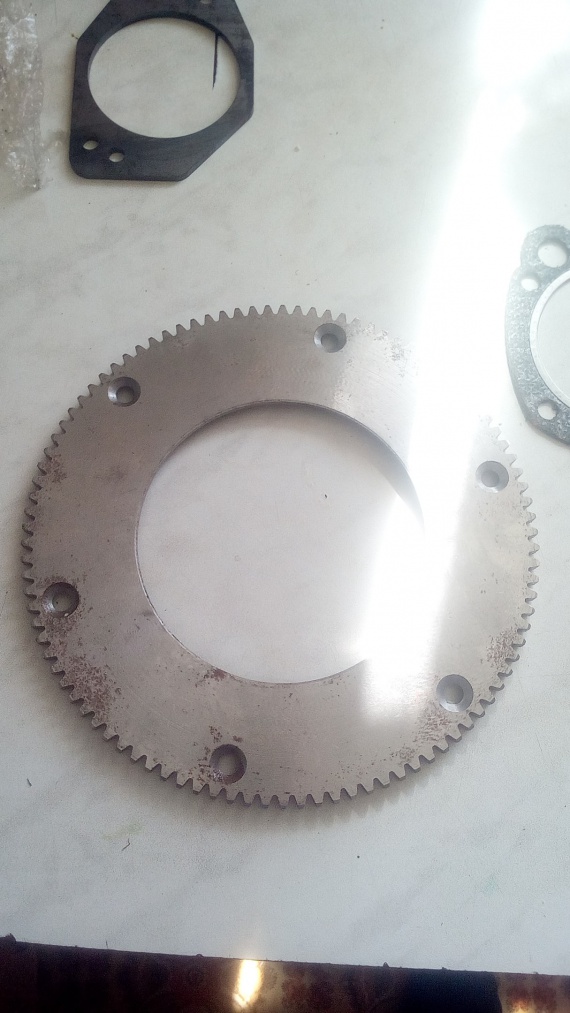

Зубчатый венец

Вместе с зубчатым венцом был приобретен кронштейн крепления стартера на коробку. Таких кронштейнов существует два, сверху коробки и сбоку. Но, поскольку у меня Ураловская коробка, да и стартер сбоку выглядит, на мой взгляд, намного эстетичней, мой выбор пал на боковое крепление.


Кронштейн крепления стартера

В качестве стартера рекомендовался стартер от десятки с бендиксом на 9 зубьев. Но у меня в гараже валялся стартер от Оки, который, как выяснилось, практически идентичен десяточному стартеру, разница только лишь в крышке стартера. Обойдя несколько магазинов автозапчастей, я, все-таки, нашел необходимую мне крышку, таким образом, легким движением руки (и отворачиванием пары винтов) стартер от Оки был превращен в десяточный, попутно ему была сделана профилактика, смазан редуктор.

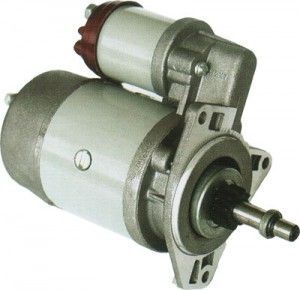

Стартер от Оки

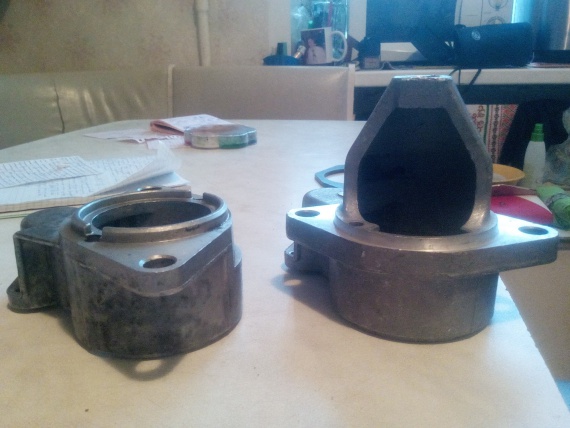

Разница в крышках стартеров


Нужный нам стартер

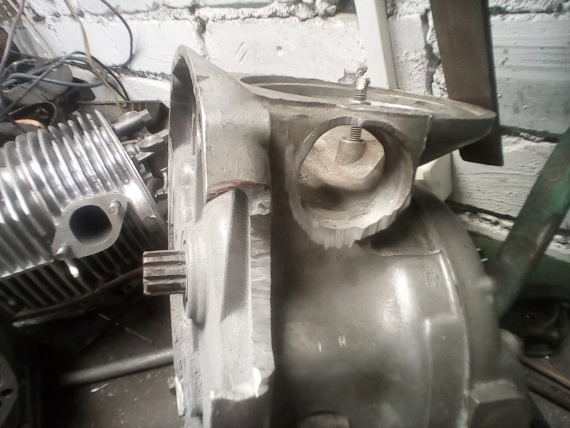

Дальше начинается самое интересное. Ориентируясь по креплению стартера, размечается окно на картере двигателя и коробки, после чего оно грубо вырезается (естественно не в размер), с последующей подгонкой напильником до необходимых размеров.

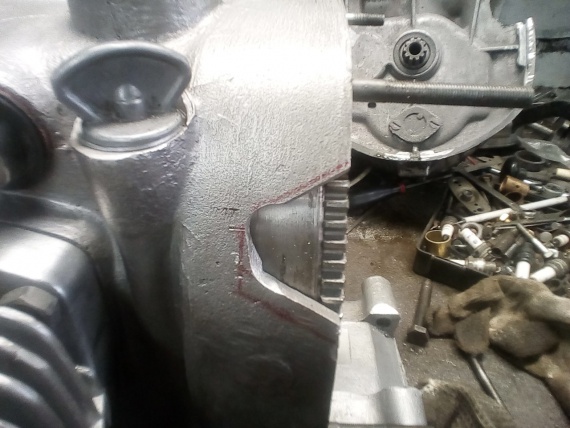

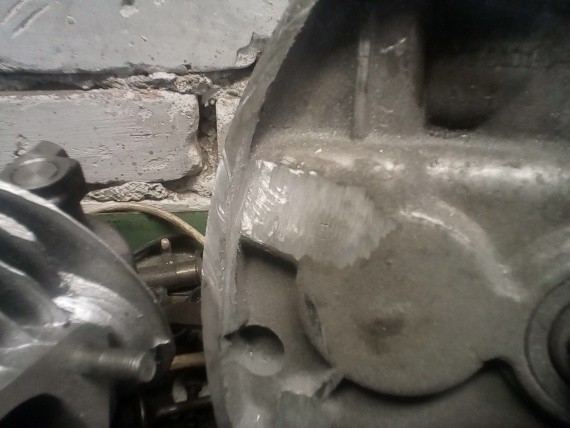

Примерное окно

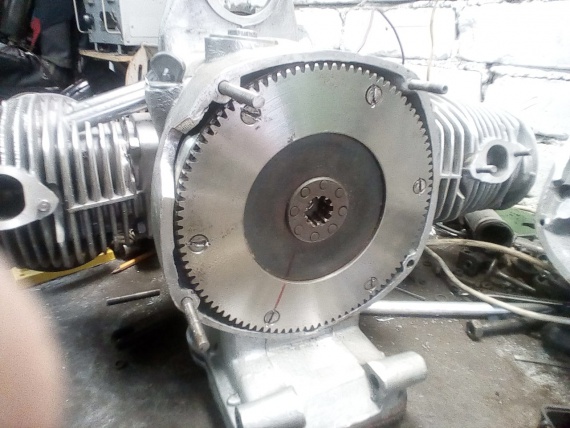

После чего на маховик был поставлен лишь зубчатый венец, маховик наживлен на коленвал, на картере была сделана отметка (с учетом того, что маховик сядет глубже), где заканчивается зубчатый венец и начинается маховик. На крышке стартера тоже была сделана отметка, где заканчивается бендикс, если его вытянуть до конца, после чего маховик был снят и отверстия подгонялись уже на чистовую.


Прикидка и окончательное отверстие

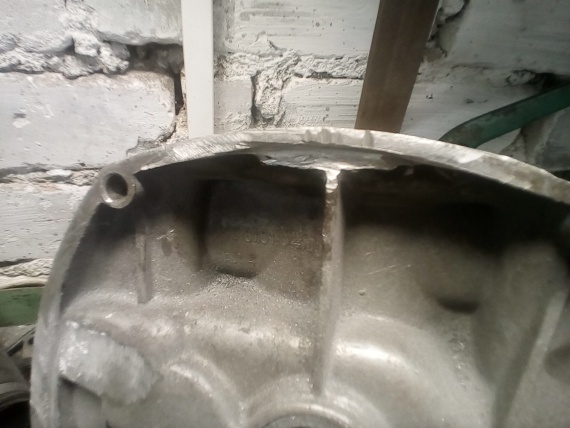

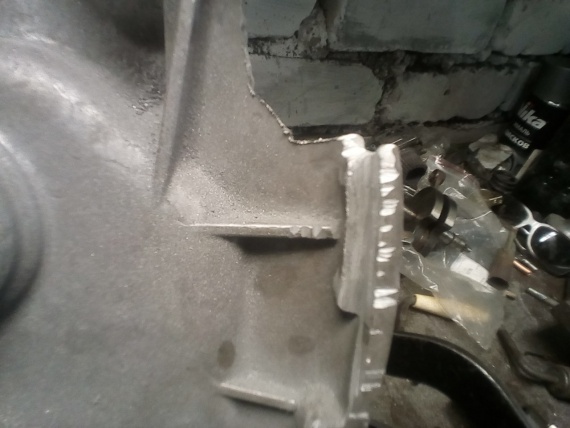

С картера коробки пришлось срезать центрующие приливы, иначе зубчатый венец упирался в них. Пришлось разобрать воздушный фильтр и срезать его часть, чтобы стартер мог встать на свое место. Также были изготовлены две шпильки крепления коробки, которые пришлось делать больше из-за того, что теперь на них крепился еще и стартер.





После этого на коленвал был окончательно поставлен маховик в сборе со сцеплением, собраны движок и коробка, примерно поставлен на свое место стартер. После примерки были небольшие испытания, как крутит стартер маховик, не срываются ли зубья, нет ли где перекоса и т.д.

Читать еще:  Схема реле стартера камаз 5320

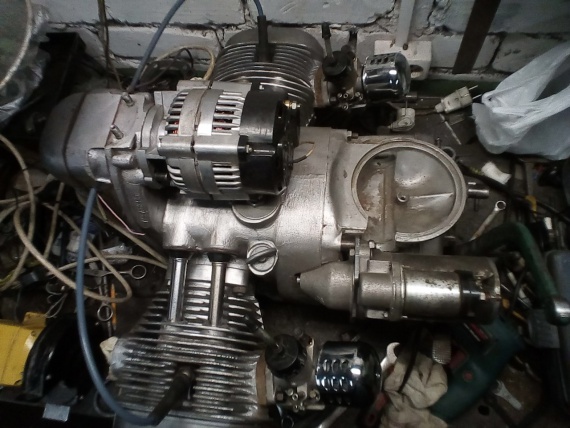

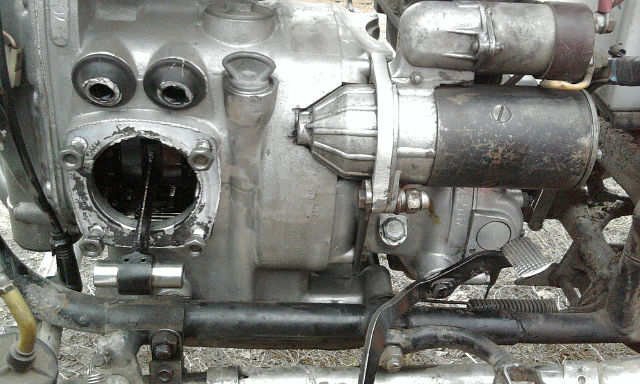

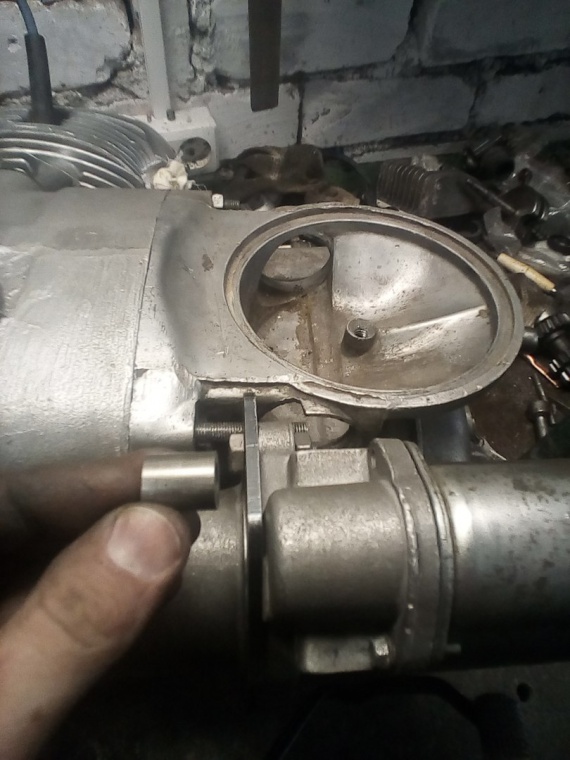

Примерка стартера

Первые испытания

После того, как я убедился, что все идет удачно, были изготовлены втулки, чтобы закрепить стартер на нужном расстоянии и попутно прижать коробку.


После того, как стартер был закреплен окончательно, были проведены вторые испытания, чтобы убедиться, что все идет по плану.

Вторые испытания

После этого пошел финальный этап сборки двигателя. Поскольку воздушного фильтра теперь нет, я временно поставил нулевики. В дальнейшем поставлю стартерный фильтр от КБМТС.

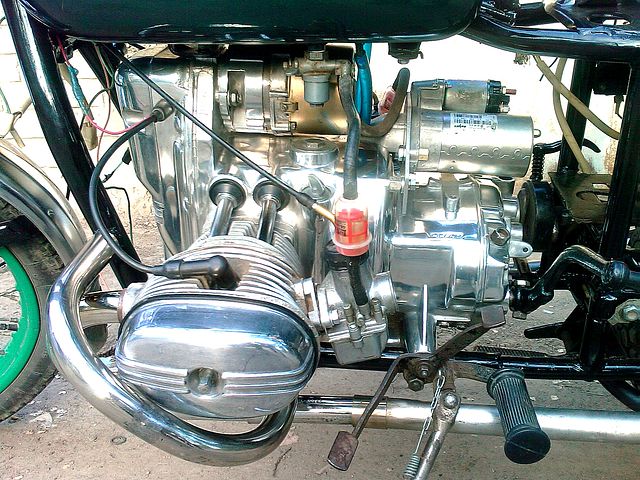

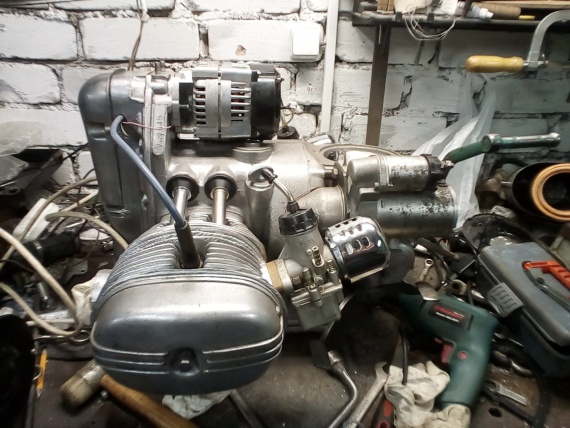

Окончательный вид двигателя


Стартерный фильтр

Ну а теперь, собственно, финал. То, ради чего весь этот пост и затевался. Видео запуска мотоцикла Урал 650сс с помощью электростартера. Движок только после переборки. Новый коленвал из советских запасов, алюминиевые цилиндры, поршни АТ 78мм, новые головы. На видео — второй запуск. Первый запуск я не снимал, но запустился он почти сразу, после чего я дал ему 10 минут поработать, заглушил и решил снять это видео. Enjoy!

Запуск электростартером

Установка стартера на мотоцикл Урал своими руками

Оснащение мотоцикла стартером в большинстве случаев обуславливается тяготением его владельца к удобству и практичности, реже – острой необходимостью. В некоторых случаях, к примеру, когда техническая особенность агрегата не позволяет оборудовать его заводной лапкой, установка данного модуля является единственным выходом.

Стартер – электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания. Приспособление представляет собой мощный электромотор смешанного возбуждения, работающий от постоянного тока, предоставляемого бортовой АКБ.

Выбираем стартер

Перед тем, как поставить электростартер на мотоцикл Урал, следует ознакомиться с техническими параметрами мотора данного ТС. Последние модели двухколесной легенды оснащаются четырехтактным оппозитным двухцилиндровым двигателем объемом 745 см3 и мощностью 40 л.с.

Для установки, как на указанный двигатель, так и на остальные творения ИМЗ и КМЗ, чаще всего используются модели СТ-353, СТ-367, СТ-369 или “донорные” от ВАЗ 2109, 21099, 2110 и 21011. Характерной их особенностью является вращение привода по часовой стрелке, широкая распространенность и невысокая стоимость. Данный компонент может быть взят и с зарубежных автомобилей (Skoda, Mitsubishi, Toyota и т.д.), но ввиду относительной дороговизны их использование практикуется реже.

Также следует обратить внимание на венец приспособления. Если его диаметр или шаг зубьев отличается от необходимого нам, то данная деталь подлежит доработке. Ее осуществление достигается разборкой стартера и извлечением осевого вала с закрепленной на нем шестерней. Зубья последней стачиваются, а внутренняя часть при этом остается нетронутой. Внутренний диаметр подходящей шестерни растачивается настолько, чтобы ее можно было напрессовать на наружную часть сточенной детали. После прессовки оба компонента свариваются, а швы стачиваются под стык.

Процесс установки

Сборочный чертеж системы электрозапуска:

  1. деталь крепления стартера;
  2. венец;
  3. стартер;
  4. хомут;
  5. кронштейн крепления задней части стартера;
  6. маховик.

Установка стартера на мотоцикл Урал своими руками осуществляется у КПП (зачастую в верхней части). Монтаж можно произвести и в левой части, однако в таком случае придется пожертвовать лапкой кик-стартера, или пересмотреть ее устройство.

Первым делом следует разметить выборку картера пускового устройства и коробки передач. Затем вырезать помеченные области при помощи болгарки или фрезеровочного станка. Среди возможных вариантов крепления стартера можно отметить три наиболее популярных:

  • При помощи цельной стальной или дюралюминиевой пластины. Приобретенная или изготовленная самостоятельно, она должна иметь центральное отверстие и крепления к корпусу двигателя. Стандартные спицы фиксации КПП при этом заменяются на удлиненные. При монтаже пускового устройства с пластиной, шайбы и гайки следует подбирать такой толщины, чтобы при включении шестерня бендекса полномерно зацеплялась с венцом маховика и аналогично выходила из сцепки при выключении.
  • При помощи двух отдельных или одного сплошного (полумесячного) нижнего дюралюминиевого фиксатора приваривающегося к КПП. При этом во избежание деформации, все резиновые детали из картера КПП должны быть извлечены.
  • Цельная дюралевая пластина крепится 2-мя болтами и приваривается к картеру КПП.
Читать еще:  Подключение стартера ваз 2110 инжектор

При любом из указанных видов крепления нагрузка с соединительной пластины снимается при помощи фиксации задней части стартера к корпусу мотоцикла.
Далее при закрепленном приспособлении выставляются зазоры, как роликовой муфты с венцом, так и венца с шестерней стартера.

Заключение

Установив стартер на мотоцикл Урал своими руками, и выставив зазоры, следует прихватить фланец к КПП. Проверив равномерность всех стыков, производится подключение устройства к АКБ. Изъяв свечи зажигания, произведите серию пробных запусков, прислушиваясь в процессе на отсутствие посторонних шумов, неровностей, заеданий и прокруток в работе пусковой системы.

При установке данного приспособления следует помнить о повышении расхода энергии. Для полноценной работы мотоцикла выполняется замена стандартной АКБ на более мощную. Здесь есть два варианта: прибегнуть к применению батарей, либо больших по размерам, либо импортных моделей.

Первый случай влечет за собой небольшое изменение конструкции мотоцикла, для вмещения мощной батареи, второй – установку более производительного генератора, т.к., базовая модель Г-424 не справится в полном объеме с зарядкой вместительной АКБ зарубежного образца.

В любом варианте замена стандартной батареи, хоть и займет некоторое время, но пойдет мотоциклу только на пользу.

[sc:ads5]

Тюнинг мотоцикла Урал своими руками. Установка стартера от ВАЗ 2110 на мотоцикл Урал

Установка стартера от ВАЗ 2110 на мотоцикл Урал

Необходимо приобрести или изготовить:

1.Пластину для крепления стартера к корпусу двигателя.
2. Зубчатый маховик от мотоцикла Урал Вояж или Урал Волк или изготовить у токаря.

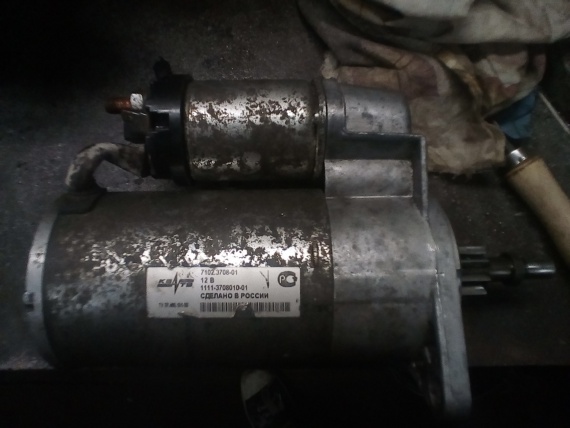

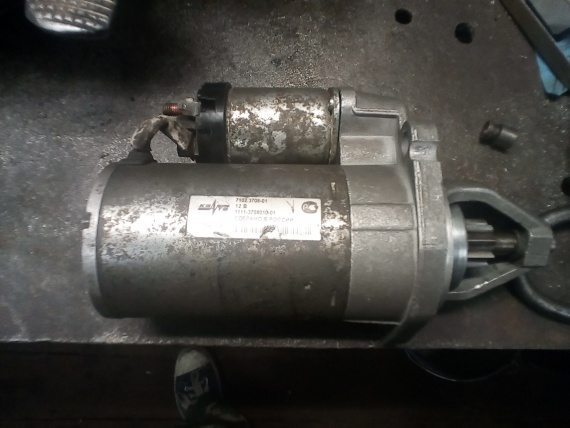

3. Стартер от автомобиля ВАЗ 2110
4. Аккумулятор емкостью 20Ач

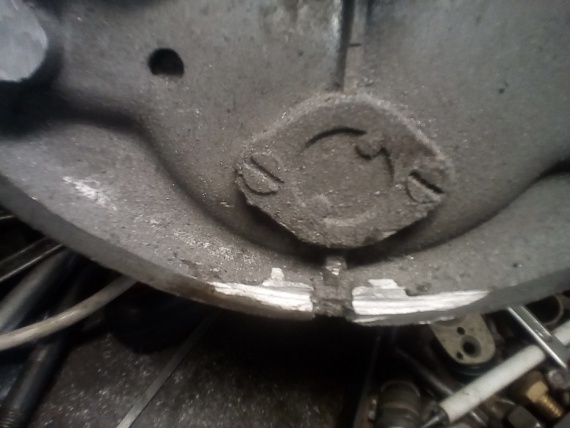

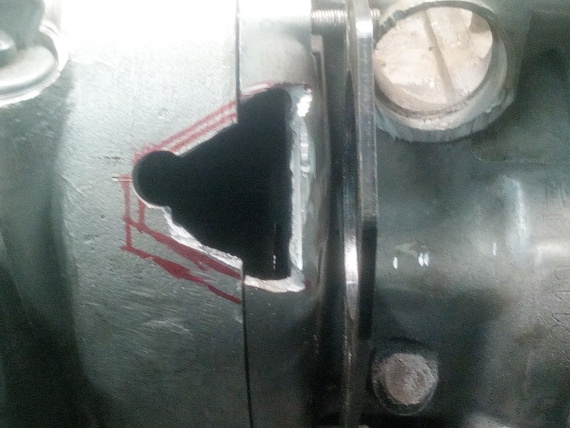

Болгаркой делаем пропилы в корпусе двигателя и в корпусе коробки передач.


Устанавливаем маховик с зубчатым венцом на двигатель


Вместо стандартных шпилек в верхнее крепление коробки устанавливаем удлиненные.

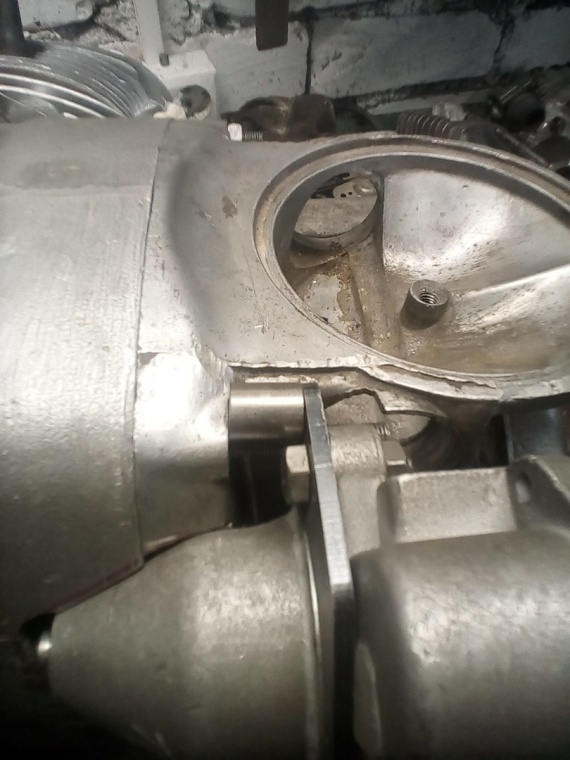

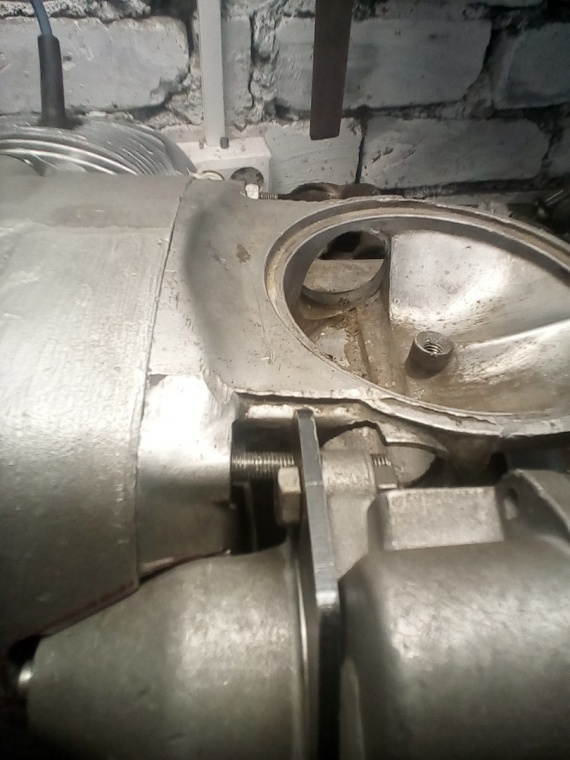

Устанавливаем пластину со стартером на место при этом:


Толщину пакета шайба-гайка-шайба-пластина подбираем опытным путем, что бы шестерня бендекса при включении втягивающего реле
полностью входила в зацепление с зубчатым венцом, а при выключении выходила из зацепления.


Толстый провод втягивающего реле подключаем к плюсу аккумулятора, а тонким проводом через разъем “мама”
подключаем через отдельное реле к кнопке пуска.

Конечный результат смотрите на видео:

Фотографии и материалы были любезно предоставлены редакции Игорем Симоновым
