Болт колеса ваз 2110 размер

Выберите модификацию VAZ 2110

Какой размер и параметры дисков рекомендуются и допустимы заводом изготовителем для VAZ 2110.
Все допустимые размеры дисков ВАЗ 2110, выберите модификацию или год выпуска, чтобы увидеть таблицу разболтовки колёс на VAZ 2110.
Минимальные и максимальные размеры колёс и дисков на VAZ 2110.

Найдено 7 модификаций VAZ 2110 (1996-2015), рекомедуем отфильтровать по году выпуска авто.

Болты для колесных дисков используют европейские производители автомобилей. Гайки применяют для японского и корейского автопрома. При выборе монтажных элементов следует иметь представление об их технических особенностях.

Что собой представляют колесные крепления для литых дисков

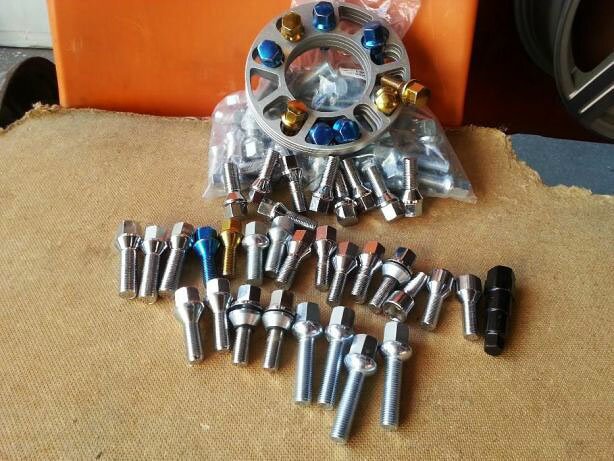

Болты для литых дисков требуются в случае замены дисков. Ширина и глубина колодцев на различных моделях отличается. Колесный крепеж осуществляется двумя типами метизов. Выбор крепежа зависит от конструкционных характеристик авто.

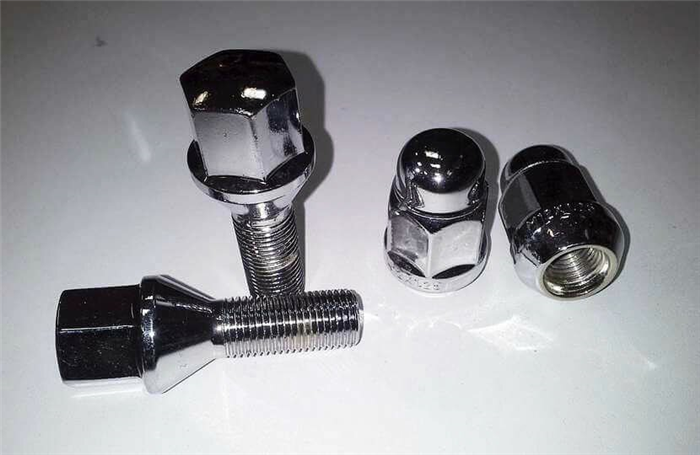

Виды крепежей

Вот какие виды крепежных элементов нужны для литых дисков:

Болты – металлические стержни, имеющие винтовую резьбу на конце. Применяются для соединения разъемных элементов.

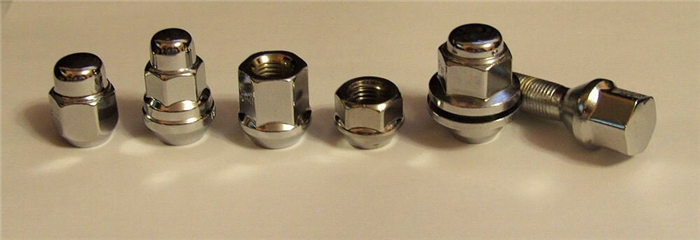

Гайки – детали округлой формы, предназначенные для скрепления элементов путем накручивания металлической плашки на резьбовые шпильки.

Для производства изделий используют стальные, алюминиевые или титановые сплавы.

Высокими показателями качества отличаются титановые болты. Черные болты для литых дисков производят из стали с добавлением молибдена или стали с хромированным или никелевым покрытием.

Характеристики болтов и гаек

Болты и гайки различаются конструкционными особенностями, поэтому выбор определяется типом дисков. Штампованный диск изготавливают из прочного типа стали. При этом он имеет небольшую толщину в месте крепления к центральной части вращающейся детали. Для оптимального соединения болт и гайка должны иметь плоскую поверхность. В состав литых дисков входят относительно не тяжелые сплавы. Они обладают пониженными характеристиками надежности. Крепежная система изделий выполнена в виде конуса.

Резьба

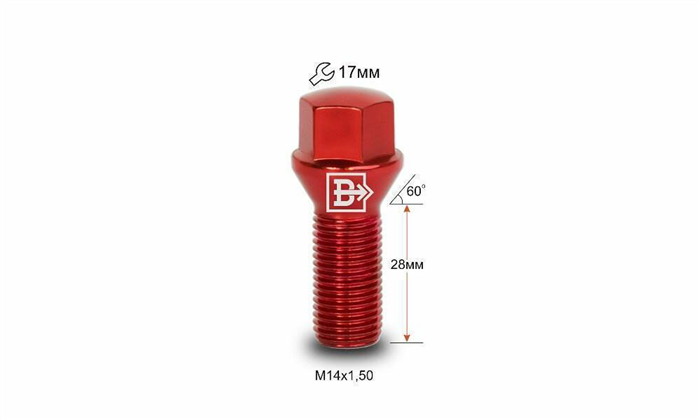

При покупке болтов следует обратить внимание на резьбовую часть. Не все элементы имеют одинаковые показатели шага резьбы. Чаще встречаются метизы с шагом резьбы 1,25 и 1,5 мм с диаметром 12 либо 14 мм. Рекомендуется приобретать новые колесные болты в комплекте с дисками либо учитывать требования инструкции производителя авто.

Длина резьбы

Чтобы выбрать болт нужной длины, проще всего произвести примерку по месту. Такая методика не срабатывает в том случае, если на болт нанесено покрытие, которое жалко поцарапать. Тогда подойдет другой вариант, потребуется посчитать количество оборотов при выкручивании старого болта. Далее длину штыря с резьбой делят на полученную цифру. В итоге получится нужная длина крепежного элемента.

По габаритам крепежи делятся на:

короткие – применяются для фиксации штампованных дисковых изделий;
длинные – используют при шиномонтаже литых дисков.

Прижимная поверхность

В соответствии с классификацией по посадочной зоне различают крепежи:

с шарообразной соединительной частью;
с прижимной частью в форме конуса. Модели выпускаются с промежутками в прижимной зоне и без. Размер подголовок составляет 1,3 миллиметра.

Многие автомобилисты задумываются, что будет наиболее подходить – конус или сфера. В каждом индивидуальном случае, чтобы подобрать болты к литым дискам, рекомендуется обратиться за помощью к профессионалу. Он посоветует, что будет лучше.

Покрытие

Болты и гайки имеют хромированное и цинковое напыление. Поверхностный слой не защищает от коррозийных процессов. Модели с декоративным покрытием сохраняют внешне привлекательный вид не больше года. Крепежи с защитно-декоративной оболочкой стоят дороже.

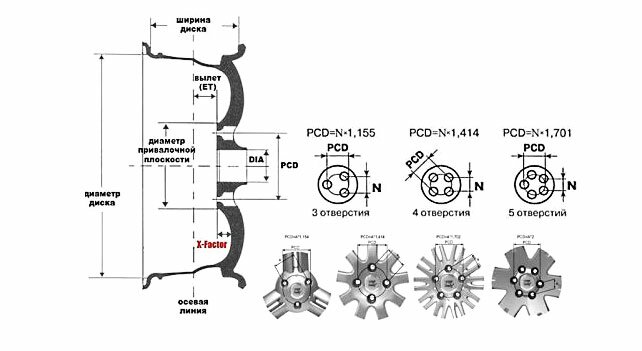

Что такое разболтовка

Разболтовка – показатели, указывающие на соответствие размеров болтов и дисков. Информации полезна для поиска дисковых изделий. На основании данных находят идентичные отверстия на новых дисках. Число выемок находится в пределах трех, шести штук, но показатели диаметра и расстояния у каждого производителя отличаются.

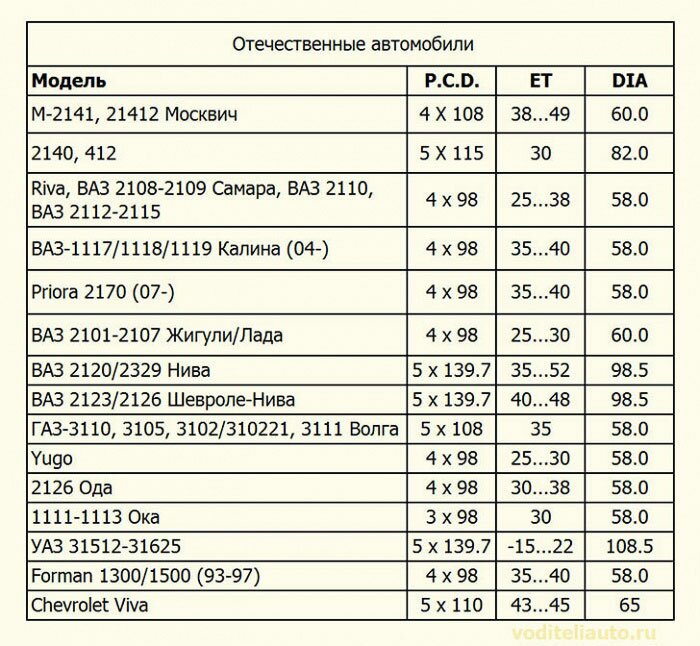

Таблица совместимости

Диаметр отверстий, предназначенных для болтов – ключевой фактор при поиске оснований под колеса. Покупка дисков без учета этих показателей – большой риск, так как крепеж влияет на состояние ходовой части автомобиля. Даже мелкие расхождения приводят к повреждениям подвески и рулевой части.

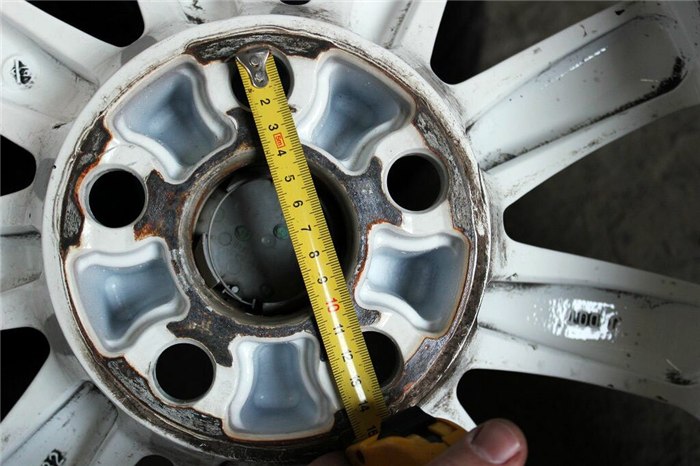

Как измерить самостоятельно

Замеры должны быть максимально точными, так как показатели отличаются близкими значениями с расстоянием в пару миллиметров, к примеру, 98 и 100 либо 110 и 112 и они не являются взаимозаменяемыми. Чтобы исключить ошибку, рекомендуется использовать штангенциркуль или линейку.

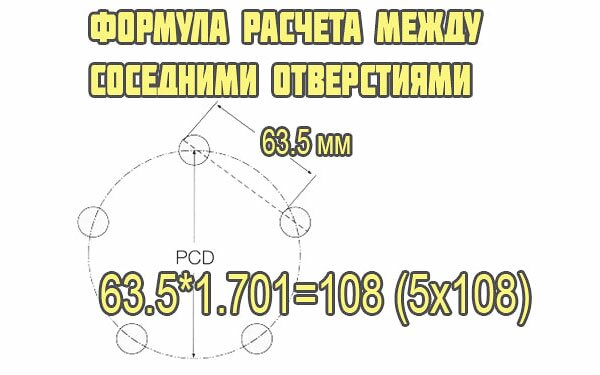

Соседние отверстия

Вот как нужно определять расстояние между отверстиями для болтов. Берутся габариты окружности, на которой располагаются отверстия. Диаметр определяется при помощи таблиц совместимости либо измерением при помощи линейки. Полученное расстояние между соседними крепежами следует умножить на коэффициент, который зависит от количества отверстий. Окружность у ВАЗа равна 9,8 см, у легковых автомобилей составляет 139,7 миллиметров.

Дальние отверстия

Несложный метод измерения производится на моделях с четным количеством выемок – под 4, 6, 8 крепежей. Расстояние между параллельными отверстиями – PCD.

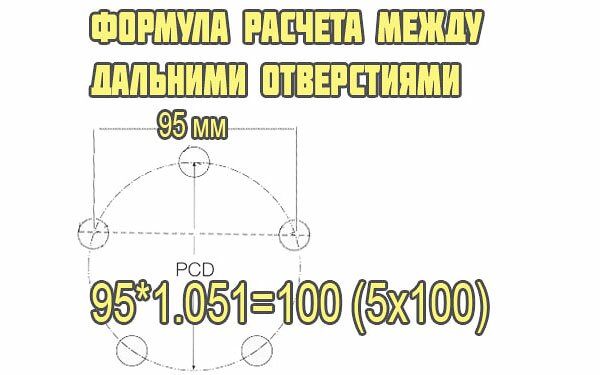

А вот как замеряют дальние отверстия дисков с пятью болтами: расчет производится между несмежными углублениями, полученную цифру следует умножить на 1,051.

Диаметр ступичного окна

Показательные данные по центральному ступичному окну указаны в таблице и в полной формуле разболтовки. В случае отсутствия информации, показания измеряются линейкой либо штангенциркулем. В диаметре ступичная зона на ВАЗ 2110 = 58,6 мм.

Разболтовка осуществляется с учетом относительной величины вертикальной оси симметрии диска к зоне примыкания со ступицей.

Полная и сокращенная формула разболтовки

Изготовители указывают подробную формулировку, отражающую все важные значения. Автомобилисты используют сокращенные обозначения, которые не определяют полноценного описания продукта.

Сокращенная

PCD (Pitch Circle Diameter) – краткая формулировка, включающая в себя два параметра. Указывается она: 4×98 – разболтовка дисков на ВАЗ-2110. Четверка означает количество выемок под болты. Число 98 было получено в результате поперечной методики измерения их окружности.

Полная

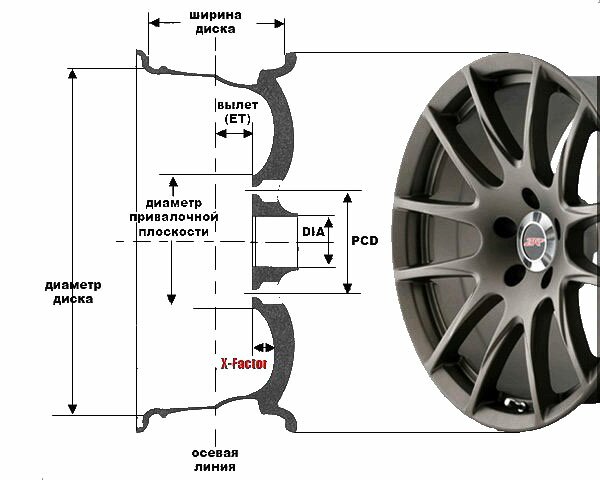

Рассмотрим пример: на ободе указана полная формула разболтовки: 7.5 J×15 H2 5×100 ET 40 D 54.1.

Расшифровка буквенно-цифирных групп обозначает:

5 JX 15 – показатели ширины обода 7,5 дюймов и диаметр 15 дюймов;
Х – указывает, что диск изготовлен методом литья или ковки;
J – рекомендуется применять продукцию на моноприводных автомобилях;
JJ – маркировка полноприводных моделей;
H2 – количество выступов, которые фиксируют шины. Модели с одним выступом – Н1. Отсутствие выступов – маркировка АН;
Hump – обозначает качественное удержание резины, эта особенность исключает разгерметизацию.

Последствия от другой разболтовки

Применять несоответствующие болты опасно в первую очередь для безопасности. При разболтовке происходит осевое смещение всего колеса относительно ступицы. На высокой скорости колесо крутится неравномерно, машину будет трясти, что сопровождается биением в руль.

Читать еще: Как подключить вентилятор на ваз 2106

При монтаже колес автолюбители часто сталкиваются с такой проблемой, как несоответствие диаметра крепежей. В этом случае подойдут болты-эксцентрики с подвижной конусной частью, что позволит устранить несоответствия в размере.

Как выбрать колесный крепеж

Вся линия болтов и гаек имеет сферическую или конусообразную форму. Характеристика соединения определяется показателями мягкости металла литого диска, что приводит к увеличению контактной зоны диска и крепежа.

Толщина легкосплавных дисков превышает толщину стальных изделий, по этой причине лучше применять удлиненные болты. Из-за мягкости металлических изделий требуется периодически делать ревизию притяжки крепежной системы.

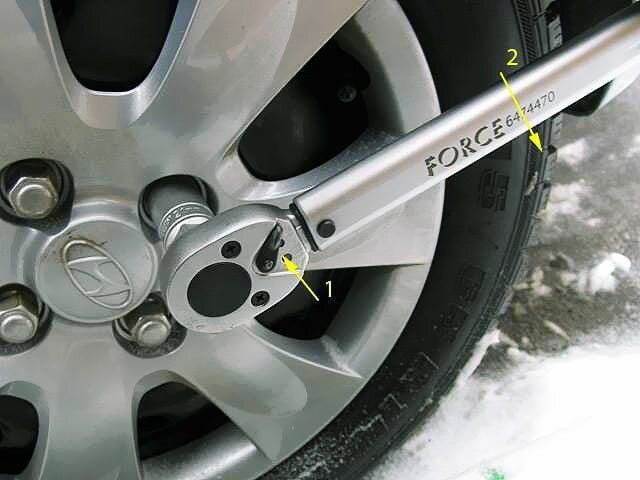

Затяжка креплений на литых дисках

Перед тем как вмонтировать болты в посадочные углубления, рекомендуется обработать метизы графитовой смазкой. В результате при контакте с диском головка болта или гайки будет прокручиваться и полностью прилегать. Это исключит блокировку при стартовой мощности в результате трения между диском и крепежной системой. Выпускаются болты, компенсирующие минимальные отклонения габаритов крепежа. Неплотное присоединение приведет к цикличным сбоям в крепежной системе, болты и гайки начнут самораскручиваться.

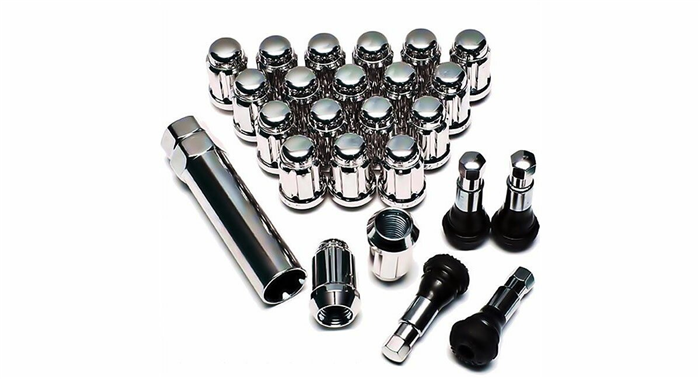

Болты секретки для литых дисков

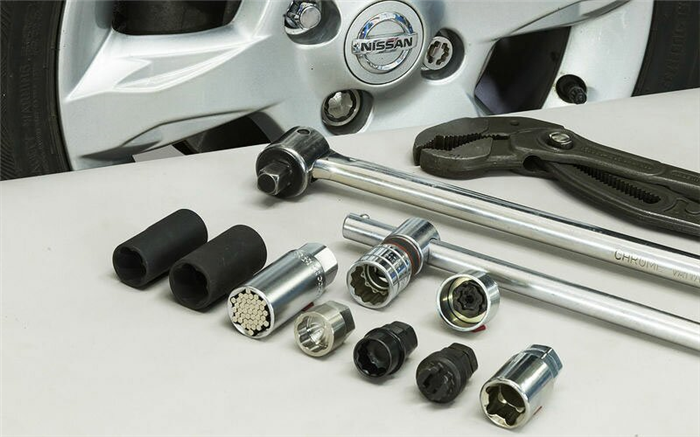

Секретные болты для литых дисков – еще один подвид. Если установить секретки, автомобильные покрышки будут защищены от хищений. Обыкновенным гаечным ключом колесо демонтировать не получится. Для раскручивания секреток понадобится ключ, который идет с ними в одном наборе.

Подбирая крепежи на колеса, следует помнить, что литые изделия отличаются относительно большой толщиной. Соответственно, для них подбираются болты большей длины, чем для штампованных дисков.

Здравствуйте дорогие Драйвчане пришло время переобувать машину с литья на штампы.
И первое о чем задумывается каждый авто владелец это подойдут ли болты.
Все очень просто. На литье у нас стоят длинные болты от 28, 30, 33 мм.

Но на штампованных колесах эти болты будут уже большими, и будут задевать элементы тормозной системы в барабанах задних колес.Так какие же болты существуют? и как их выбрать?

Первое с чего можно начать, это какие болты подходят автомобилям Ваз.
В зависимости от типа колеса в автомобилях Ваз 2110,2114,2115,1118,2170,2190 используются два типа болта короткий и длинный, где:

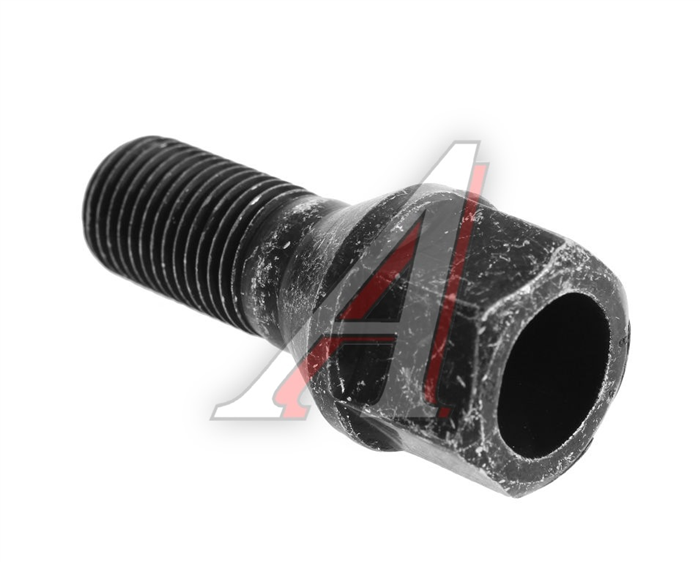

1) Болт колеса для штампованных колес 21080-3101040-10 М12х1.25х23 под ключ 17мм.

2) Болт колеса для литья 21120-3101040-10 М12х1.25х27 под ключ 19мм.

Как же выбрать болты которые подходят для дисков?

И так стандартные болты которые идут с завода в комплектации со штампованными дисками имеют размеры: 12*1,25, общая длина болта 44 мм, длина резьбовой части 24 мм.
А болты для литых дисков имеют размер 12*1,25, общая длина болта 51 мм, длина резьбовой части 28 мм.

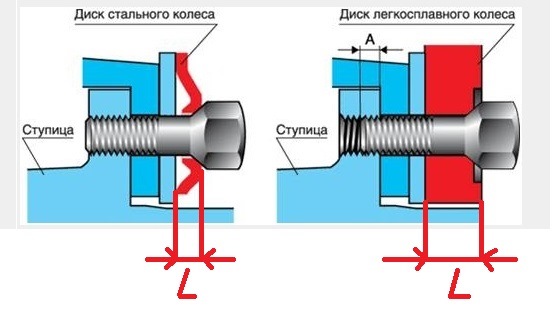

Толщина штампованного диска в месте крепления. L=4 мм, Толщина литого диска в месте крепления. L=7 мм.

Вывод: Ошибиться в выборе болтов под крепления колес не возможно, просто нужно знать толщину в месте крепления диска и с учетом замера выбрать или короткий или длинный бот.
Удачи всем на дорогах!

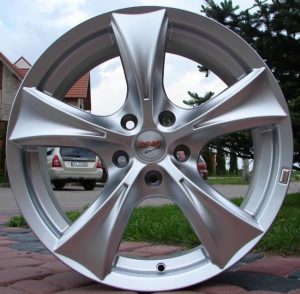

Диски ВАЗ 2110

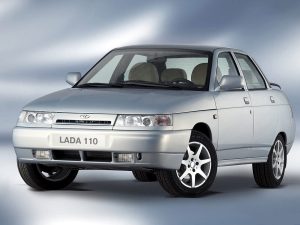

Первые Ваз 2110 или, как ее называют «десятка», начали выпускаться в 1995 году. Надо отдать должное тем разработчикам, которые создавали эту модель. ЛАДА начала менять свое лицо, сам внешний вид автомобиля говорит об этом. Многие владельцы новой марки сразу же попытались внести кое-какие корректировки в облик авто. Одним из направлений тюнинга ВАЗа стала замена колесных дисков.

Какие диски ставились на различные кузова и комплектации автомобиля

Заводская комплектация автомобиля ограничена установкой штампованных дисков. Они имеют неплохие показатели по прочности, сроку эксплуатации и стойкости к износу. Однако, что касается внешнего вида, то здесь можно еще поработать.

К началу выпуска LADA 2110 автомобильный рынок был уже наполнен различными легкосплавными дисками различной размерности. Самый оптимальный вариант – установка литых дисков, отличающихся привлекательностью и прочностью.

Перед покупкой новых дисков необходимо помнить, что не каждый диск может подойти для автомашины. Изделие подбирают исходя из параметров, определенных заводом-изготовителем автомашины. Учитывается разболтовка, размер центрального отверстия и гаек, которыми будет крепиться диск.

И это еще не все – рассматриваются также территориальные условия (климатические особенности), в которых будет эксплуатироваться автомобиль, а также внешние данные дисков от различных производителей.

Заводом АвтоВАЗ устанавливались штампованные диски черного или белого цвета с такими стандартными параметрами:

разболтовка 4х98, что свидетельствует о креплении модели диска четырьмя шпильками длинной 98мм каждая
вылетом ЕТ35

Десятка является универсальной моделью, колесные арки которой позволяли устанавливать диски размерностью от R13 до R17. Автовладельцами монтировались красивые литые диски известных брендов, что делало автомобиль еще лучше.

Основные производители дисков, чья продукция устанавливается на десятку

Большинство представителей ВАЗ 2110 комплектуются изделиями российского производителя КиК. Бренд довольно популярен благодаря огромному ассортименту, а также своими дизайнерскими наработками в области создания дисков.

Следующим популярным производителем считается фирма Виком, которая выпускает продукцию спортивного направления. Предприятие создано на базе института металлов и сплавов, имеет свою технологию производства и выпускает на свет интересные экземпляры с закрученными цветными спицами.
Красноярский комбинат СКАД производит диски, идущие на экспорт в другие страны. Ассортимент не слишком огромен, зато за счет массовости моделей дисков комбинат может устанавливать минимальную стоимость на товар.
Продукция фирмы Slik поставляется на российский автомобильный рынок уже третий десяток. Ассортимент довольно широк, здесь можно найти эксклюзивные экземпляры, диски для скоростного передвижения и езды по бездорожью.
Совсем молодой бренд IFree начал свою работу с 2010 года и приобрел определенное уважение среди автовладельцев.

Данные производители выпускают продукцию, обеспечивающую оптимальное решение для водителя: доступная цена модели и ее приемлемое качество.

Параметры штатных гаек

Стандартные болты, которые поставляются заводом-изготовителем со штампованными дисками, имеют размерность М12х1,25, с длиной болта 44 мм и резьбовой частью 24 мм.
Болты для легкосплавных моделей дисков поставляются размером М12х1,25 с общей длиной 51 мм и резьбой 28 мм.

Какие диски можно поставить

Слишком огромный ассортимент продукции может ввести в замешательство самого опытного знатока автопродукции. Поэтому, перед покупкой товара необходимо ознакомиться с характеристиками популярных дисков, а также знать, какие страны их выпускают и пользуются популярностью. Какая же продукция подойдет для автомобиля LADA 2110?

Отечественное производство. При создании моделей учитывается низкое качество дорожного покрытия и значительная нагрузка на колесо. Продукция сочетает в себе длительность эксплуатации, надежность конструкции и доступную стоимость по сравнению с аналогами импортного производителя.
Китай. Прославились низкой стоимостью и слабыми эксплуатационными характеристиками. В тоже время, на китайском рынке для внутреннего пользования, существуют образцы продукции, не уступающие по своим характеристикам известным мировым брендам. Многие автолюбители заказывают диски по интернету, что не всегда себя оправдывает.
Турция. Довольно неплохие варианты дисков. Обладают хорошим качеством, износостойкостью и стильным дизайном. Вполне подходят для наших дорог. Что касается стоимости, то они значительно дороже китайских и отечественных производителей.
Азиатские страны (Южная Корея, Тайвань, Япония). Имеют высокие технические характеристики, надежны в эксплуатации. Вот только цена на товар сильно «кусается».
Европейские бренды и США. Из-за высокой стоимости диски этих производителей почти не встречаются на наших ВАЗах.

Читать еще: Ваз 2106 1997 технические характеристики

Максимально и минимально возможные параметры нештатных дисков

Наиболее приемлемым вариантом для монтажа на ВАЗ 2110 считаются литые модели диски. При выборе легкосплавных дисков необходимо учитывать такие параметры:

R – диаметр диска;
J – ширина обода;
ЕТ – свидетельствует о вылете;
Размерность автопокрышек, устанавливаемых на обод;
диаметр центрального отверстия равный 58,5 мм;
диаметр окружности, на которой закреплены болты, составляющий 98 мм.

Все эти показатели могут меняться в зависимости от выбранной модели. Например, для 13-ти дюймовых дисках ширина составляет от 5 до 5,5 с вылетом 35 – 35. На 14 дисках ширина увеличивается с 4 до 6, соответственно и вылет уменьшается с 45 до 35. Для 15-ти дюймовых моделях значения уже другие.

Соблюдение указанных величин очень важно. В противном случае можно получить немало неприятностей с управлением автомобиля в дороге. Машина с маленькими дисками смотрится все же не так стильно и презентабельно.

Разболтовка колес на автомобилях ВАЗ, сверловка дисков

При выборе дисков для ВАЗ необходимо смотреть не только на их внешний вид, но и на возможность применения на той или иной модели. Кроме того, необходимо учитывать определенные технические характеристики.

Наиболее важные из них – это:

разболтовка;
диаметр;
вылет;
элементы крепежа;
диаметр центровочного отверстия.

Основные функции дисков

Колесные диски на легковом авто выполняют ряд важнейших задач:

уплотнение резины по периметру;
обеспечение жесткой конструкции под общей массой транспортного средства;
передачу крутящего момента колесу.

Исходя из указанных функций, автолюбитель может сформулировать требования к дискам, а также их техническим характеристикам. Любое колесное изделие должно быть сбалансированным по размерам, прочным и безопасным. Только после этого можно перейти к сверловке колес на автомобилях ВАЗ.

Сыверловка и разболтовка дисков ВАЗ

Разболтовка колес на ВАЗ 2107

Конструкция семерки предполагает сверловку колес 4×98, где цифра 4 указывает на количество болтов, а 98 обозначает диаметр отверстий на дисковой конструкции.

На многих иномарках применяется разболтовка со схожими параметрами – 4×100. В первой ситуации дистанция межу центровочными болтами составляет 69,3 мм, а во втором случае – 70,7 мм. Погрешность составляет 1,4 мм и при этом не дает возможности выполнить плотную фиксацию нестандартного диска.

Кроме того, установка автодиска с нестандартными параметрами может привести к деформации элементов, а именно крепежных отверстий и болтов.

Существуют и другие методы крепления дисков 100×4 на семерку. К примеру, можно использовать удлиненные болты, переходные кольца, шпильки и эксцентрики. Однако эти детали в конечном итоге могут усложнить или ухудшить крепление колесного изделия.

Поэтому рекомендуется устанавливать стандартные автодиски и покрышки, чтобы не привести к разбалансировке колеса и вибрации во время движения.

Диски на ВАЗ 2107 устанавливаются 13-дюймовые штампованные диски или аналоги с идентичными параметрами. Покрышки имеют размеры 175/70/R13.
