Прогар клапана ваз 2110

Как самому определить, что прогорел клапан ГРМ

Прогар клапана является распространенной проблемой бензиновых и дизельных моторов. Данная неисправность возникает как на относительно «свежих» двигателях, так и на силовых агрегатах с внушительным пробегом. На начальном этапе крайне важно точно определить характер неисправности, так как дальнейшая эксплуатация двигателя с прогаром клапанов сильно усугубляет последствия такой поломки и приводит к дорогостоящему ремонту.

Почему прогорают клапана

Прогар клапанов возникает по разным причинам. Для моторов, которые предполагают необходимость периодической регулировки клапанов, прогар клапана часто происходит по причине несвоевременной регулировки теплового зазора клапанов. На двигателях с автоматической регулировкой указанного зазора выход из строя гидрокомпенсаторов также нередко приводит к тому, что клапан прогорает.

Основными причинами прогара клапанов двигателя являются:

• клапана сильно зажаты;
• изношена направляющая втулка клапана;
• изношен стержень самого клапана;
• двигатель работает на обедненной смеси (особенно при наличии ГБО);

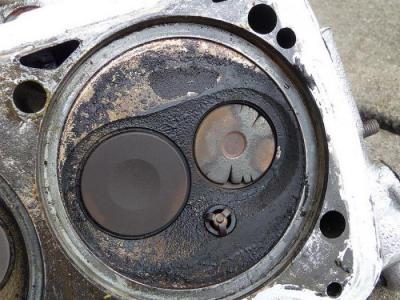

Прогоревший клапан может в один момент разрушиться, после чего осколки клапана попадают в цилиндр двигателя. В результате могут возникнуть серьезные повреждения поршня, дефекты ГБЦ или БЦ. В последнем случае существует риск того, что большой кусок прогоревшего клапана пробьет блок цилиндров двигателя, что является фактическим выведением из строя не только головки блока и поршневой группы, но и блока цилиндров. В такой ситуации длительная эксплуатация мотора с прогоревшим клапаном может привести к необходимости замены всего двигателя.

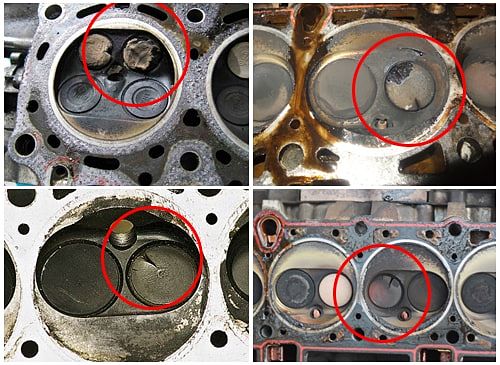

Симптомы прогоревшего клапана

Основным признаком прогара клапанов является заметное троение двигателя на разных режимах его работы. Также в случае с прогоревшим клапаном двигатель сильно теряет мощность, заметно повышается расход топлива. Определенная сложность диагностики прогоревших клапанов без разборки двигателя и снятия ГБЦ заключается в том, что мотор может троить по разным причинам:

Определение прогара клапана без снятия головки блока

Первым делом необходимо определить неработающий цилиндр. Способы проверки во многом напоминают диагностику неисправных свечей зажигания. Для проверки следует завести двигатель, после чего при работающем моторе на холостых оборотах потребуется по одному снимать колпаки со свечей зажигания.

Затем нужно выкрутить свечу зажигания на неработающем цилиндре и заменить ее на заведомо исправную, а также проверить высоковольтный бронепровод данного цилиндра на работоспособность. Также не лишней будет проверка катушки зажигания и т.д. Последующий запуск двигателя покажет, кроется ли проблема в элементах системы зажигания автомобиля или необходима дальнейшая диагностика.

Если характер работы мотора после установки рабочей свечи, замены высоковольтного провода и проверки других компонентов системы зажигания не изменится (двигатель продолжает троить), тогда высока вероятность более серьезных поломок:

• прогар клапана ГРМ;
• неисправности ЦПГ;

Прогар клапанов означает, что в цилиндре снижается компрессия по причине нарушения герметичности камеры сгорания (неплотности во время прилегания впускного или выпускного клапана, разрушение тарелки и/или седла клапана). Износ цилиндро-поршневой группы и поломка поршня также приводят к тому, что в проблемном цилиндре окажется низкая компрессия. Также цилиндр может не работать по причине залегания или поломки поршневых колец.

Низкая компрессия явно свидетельствует о неисправности, при этом следует учитывать один нюанс. Установить прогара клапана и исключить неполадки ЦПГ только по показателю компрессии не получится. Дело в том, что компрессия в двигателе может снижаться как в результате прогоревшего клапана, так и по причине поломки поршневых колец, а также ряда других дефектов. По этой причине параллельно замеру компрессии следует провести дополнительную диагностику двигателя.

1. Простейшим способом определения прогара клапана после того, как вы измерили компрессию в цилиндрах, является заливка нескольких «кубиков» моторного масла через свечной колодец. Затем компрессию нужно измерить повторно. Поднятие компрессии в цилиндре после заливки масла укажет на то, что образовалась масляная пленка, играющая роль «уплотнителя». Такое явление характерно в случае износа поршневой. Если показатель компрессии не изменился, значит, имеет место прогар клапана, так как масло в цилиндре в этом случае никак не повлияет на компрессию.
2. Также для определения прогара клапанов следует осмотреть свечу зажигания на проблемном цилиндре. Явный признак прогара клапана является тем, что свеча зажигания окажется полностью сухой, то есть не имеет характерного масляного налета. Также из сапуна двигателя может выходить дым или воздух. Интенсивность появления дыма напрямую зависит от степени износа ЦПГ.

Что касается поломок, которые связаны с поршневой, свеча в таком случае покрыта маслом, из сапуна можно наблюдать появление сизого дыма. Отметим, что масло на свече является косвенным признаком. Даже если свеча зажигания сухая или покрыта небольшим нагаром, но из сапуна идет дым, тогда указанный признак свидетельствует о проблемах с поршнем или поршневыми кольцами. На новых моторах с небольшим пробегом высока вероятность того, что поршневые кольца залегли.

Добавим, что появление моторного масла, которое выходит через сапун, также указывает на неисправность перегородок между поршневыми кольцами. С учетом вышесказанного можно точно определить, почему снизилась компрессия в двигателе, выявить проблемы с цилиндро-поршневой группой или определить прогар клапанов ГРМ.

Подведем итоги

Начнем с того, что появление первых признаков прогара клапанов является поводом для незамедлительной диагностики мотора. Если двигатель требует периодической регулировки клапанов, тогда данную процедуру необходимо осуществлять строго по регламенту. Не следует ожидать того момента, когда появится шум или стук клапанов.

Стремление водителя максимально экономить на топливе после установки ГБО зачатую выражается в том, что владелец просит настройщиков сделать машину экономичной. Мастера обедняют подачу газа, в результате двигатель заметно теряет в мощности, но существенного снижения расхода газа не происходит. Дело в том, что для поддержания динамичного темпа езды приходится активнее нажимать на акселератор. Параллельно с этим обедненная смесь буквально выжигает клапана и седла со всеми вытекающими последствиями. Качественная настройка ГБО предполагает практически полное отсутствие разницы в приемистости при езде на бензине или на газу.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Как установка ГБО и переход на газ влияет на двигатель и моторесурс. Особенности настройки газового оборудования, подбор масла и обслуживание ДВС на газу.

Основные причины, кторые приводят к обеднению рабочей смеси. Бедная смесь на карбюраторных и инжекторных ДВС, а также на моторах с ГБО. Диагностика, ремонт.

Для чего и когда нужно регулировать клапана. Самостоятельная регулировка зазоров клапанного механизма при помощи щупа и регулировочных шайб. Рекомендации.

Проблемы с запуском дизеля. Признаки низкой компрессии и причины неисправности: ГРМ, зеркало цилиндров, поршень и кольца. Производим замер компрессии.

Почему рекомендуется отключить систему EGR на дизельном двигателе и как правильно отключать ЕГР. Механическое глушение клапана егр и программное отключение.

Признаки и причины прогара клапана двигателя

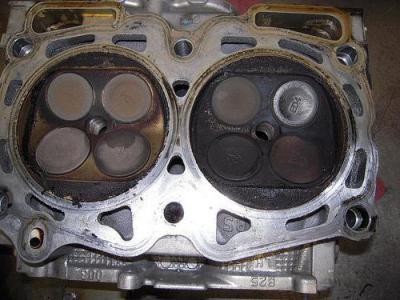

Одна из причин троения двигателя — прогорание клапана. Эта неисправность возникает как на старых автомобилях, так и на новых. В этой статье мы рассмотрим, из-за чего это происходит, какие последствия вас ожидают и как определить, что троение двигателя связано с прогаром клапана.

Признаки прогорания клапанов

Один из основных признаков прогорания клапана — это троение мотора, что свидетельствует и о других не связанных с клапанами проблемах, устранение которых дешевле и проще в ремонте. Кроме троения мотора, снижается мощность двигателя, повышается расход топлива.

Главным показателем наличия неисправности в двигателе является его троение на всех режимах работы (например, при неисправной свече зажигания троение прогретого двигателя и работающего на повышенных оборотах может быть не заметным).

Причины прогорания

Клапаны прогорают по разным причинам, среди которых отметить:

• заводской брак или некачественные запчасти;
• неправильная регулировка клапанов или неисправность гидрокомпенсаторов;
• износ клапанов (стержень клапана или направляющая втулка);
• раннее или позднее зажигание;
• обедненная смесь.

От покупки бракованных и некачественных запчастей никто не застрахован, поэтому запчасти покупайте у проверенных продавцов, которые дорожат своей репутацией.
В случае неправильной регулировки клапанов (сильно зажаты), работа двигателя будет заметна по характерному «тракторному» звуку. При этом из-за несоблюдения теплового зазора клапан перегревается, что неизменно приведет к его прогару.

При неправильно выставленном зажигании сгорание горючей смеси происходит при открытом клапане и ведет к его неисправности. Обедненная смесь опасна тем, что температура сгорания горючей смеси повышается, что ведет к перегреву и прогару.

Последствия

В лучшем случае прогорание клапанов приводит к повышенному расходу топлива и снижению мощности автомобиля. Однако это быстро может перейти к более сложным проблемам:

• повреждение головки блока, цилиндра, поршня осколками прогоревшего клапана;
• пробой блока цилиндров крупными обломками;
• прогорание седла клапана, что ведет к необходимости замены головки блока цилиндров.

Кроме того, огонь от воспламенившейся горючей смеси при непрогоревшем клапане может поступать как во впускной коллектор, так и в систему выпуска отработавших газов, сокращая срок их службы.

Как определить

Неисправность клапанов можно определить несколькими методами:

1. Диагностика методом разборки двигателя.
   Этот способ надежный и точный, но для этого необходимо разобрать двигатель — демонтировать головку блока цилиндров. В связи с тем, что этот процесс трудоемкий, занимает много времени и требует определенных навыков и инструментов, к нему стоит переходить в том случае, если исключены все остальные причины троения двигателя.
2. Диагностика при помощи специальных инструментов.
   Данный метод наиболее предпочтительный, т.к. с помощью него можно быстро и с большей доли вероятностью установить причину троения без разборки мотора, однако для этого потребуется специальное устройство – компрессометр. Снижение компрессии в цилиндре приводит к потере мощности и говорит о том, что двигатель автомобиля требует разборки и ремонта.
3. Троение мотора и пониженная компрессия 3 и 4 цилиндра возникают в результате неисправности вакуумного усилителя тормозов.
   Низкая компрессия говорит о неисправности клапанов и о проблемах цилиндропоршневой группы – неисправностях поршневых колец, износ цилиндра и поршня. Чтобы исключить проблемы с ЦПГ, нужно в неработающий цилиндр налить масло и прокрутить мотор. Если при этом компрессия вырастет, то проблема в изношенности ЦПГ, в ином случае прогорели клапаны.
4. Диагностика без применения специальных инструментов.
   Неисправность клапанов можно определить с большой вероятностью и без инструмента, следуя определенным этапам, которые рассмотрим в нижеприведенной инструкции.

Видео: Признаки прогара клапана

Ещё кое-что полезное для Вас:

Инструкция

Как определить прогорания клапана без специальных инструментов?
В данной инструкции рассмотрим, как определить прогорание, не прибегая к специальным инструментам и разборке двигателя (при условии, что система зажигания и питания отрегулированы в соответствии с требованиями и не являются причиной троения).

1. Определяем неисправный цилиндр.
   Для этого мотор должен быть заведенным и соблюдена техника безопасности. Поочередно отсоединяем высоковольтные провода от трамблера либо от свечей зажигания и слушаем двигатель. Если звук работающего мотора изменился и троение стало заметным, значит данный цилиндр исправен. Когда вы отсоедините неисправный цилиндр, то мотор будет работать так же, как и до отключения.
2. Определяем исправность высоковольтных проводов.
   Исправность проводов определяем так же, как и исправность свечей – методом перестановки с исправного на неисправный цилиндр. В темном помещении при неисправности проводов можно наблюдать искрение.
3. Проверка трамблера и катушки зажигания.
   Чтобы проверить исправность трамблера, конденсатора и катушки зажигания, выверните свечу, подключите к высоковольтному проводу и прокрутите мотор стартером. При этом электрод свечи расположен от массы автомобиля на расстоянии 1-2 см. Если в результате возникнет яркая и синяя искра, это говорит об их исправности.
4. Проверка вакуумного усилителя тормозов.
   Неисправный усилитель тормозов влияет на снижение компрессии в 3 и 4 цилиндрах. Для диагностики его исправности отсоедините шланг, идущий от вауумника к мотору, и закупорьте его. Если двигатель работает ровно, то усилитель тормозов замените. Если элементы систем электрооборудования и тормозов оказались исправны, то вам придется разбирать двигатель и ремонтировать его.
5. Неисправность цилиндропоршневой группы. Неисправность ЦПГ отличается от прогара клапанов наличием отработавших газов в картере ДВС, которые можно заметить, отсоединив шланг сапуна от воздушного фильтра. И наличие масла на электроде свечи зажигания говорит о неисправности ЦПГ.
6. Если в результате проведенной диагностики недостатки не выявлены, то можно говорить о прогаре и необходимости ремонта.
7. Определяем исправность свечи зажигания.
   Самый простой способ, не требующий знаний, — замена свечи зажигания. Для этого на этапе диагностики не обязательно покупать новые свечи, поменяйте свечи с работающего и неработающего цилиндра местами. Если при этом перестал работать цилиндр со свечой с неисправного цилиндра, то это говорит о неисправности данной свечи зажигания, а если он работает, то проблема не в свече.

Кроме того, определить неработающую свечу можно путем осмотра. Неисправная свеча имеет следующие внешние дефекты:

• электроды свечи с нагаром, копотью и «мокрые»;
• корпус имеет трещины;
• на корпусе черные точки и полосы (пробита свеча). Электроды исправной свечи светлого или слегка коричневого цвета, корпус без повреждений и черных отметин.

Имея достаточные навыки и инструмент, замену клапанов можно провести своими руками, но так как данная процедура очень ответственна, сложна и требует наличия специальных инструментов и приспособлений, лучше доверить ее специалистам.

В случае, если двигатель троит, не откладывайте диагностику причины на потом, даже если бюджет не позволяет провести ремонт в ближайшее время. Необходимо выявить причину, по которой двигатель работает нестабильно. И если эта причина не связана с прогаром клапанов и износом цилиндропоршневой группы, то автомобиль можно эксплуатировать в щадящем режиме, что приведет к увеличению расхода топлива и возможности заглохнуть в неподходящий момент. А вот в ином случае эксплуатацию лучше прекратить во избежание удорожания ремонта.

Клапан прогорел: признаки и причины неисправности

Как известно, в двигателе используется масса сложных систем. Одна из таких – газораспределительный механизм. Сейчас многие обсуждают проблемы оборвавшегося ремня или ослабшей цепи. Но мало кто упоминает такой элемент, как клапан. Именно эта деталь отвечает за впуск горючей смеси и выпуск отработавших газов. Одна из характерных неисправностей – это прогар. Какие признаки прогоревшего клапана? Об этом – далее в нашей статье.

Почему так происходит?

Данная неисправность происходит по разным причинам. Причем от прогара клапана не застрахованы даже владельцы новых автомобилей. Также подобная проблема имеется и на дизельных моторах. Каковы признаки прогоревшего клапана на ВАЗ-2110? Обычно виновником являются зажатые седла. Все это будет сопровождаться характерным «тракторным» рокотом двигателя. Зазоры клапанов должны соответствовать норме. Если это не так, есть риск прогара клапана.

Чем это опасно?

Последствия тоже могут существенно разниться, начиная от банального перерасхода топлива и заканчивая выгоранием седел. В более серьезных случаях возникают повреждения поршня и головки. Как это происходит? Прогоревший выпускной клапан, признаки неисправности которого будут рассмотрены далее, разбивается на мелкие куски. В результате часть «тарелочки» попадает в камеру сгорания. Так появляются задиры и прочие повреждения. Длительная эксплуатация такого автомобиля может привести к полной замене мотора.

Признаки прогоревшего клапана

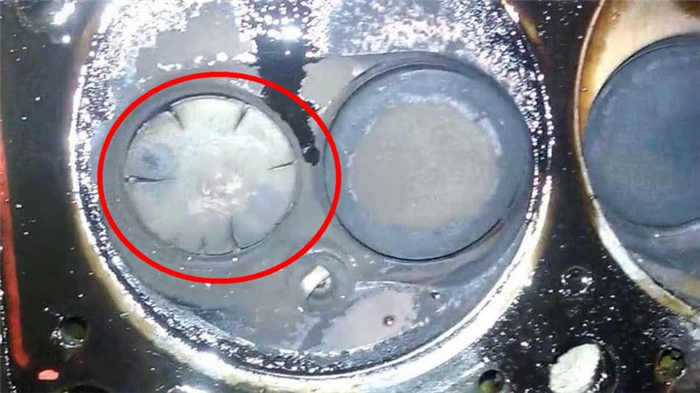

На ВАЗ-2110 и прочих автомобилях эта неисправность будет сопровождаться троением двигателя. Вы почувствуете, будто один из цилиндров перестал работать. Также существенно снизится тяга, возрастет расход топлива.

После этого устанавливаем компрессометр и зовем помощника, чтобы тот прокручивал стартер по вашей команде. Суть метода очень проста – масло за счет своей вязкости закроет полости в стенках цилиндров. Так мы исключим случай с изношенными кольцами. Если и с маслом показания компрессии ниже нормы, значит, клапан прогорел. Признаки видны налицо.

Проверка свечей

Если под рукой нет нужного масла или шприца, определить неисправность можно по характеру износа свечей. Для этого их следует выкрутить из посадочного места и тщательно осмотреть состояние. Свеча будет сухой, без масляного налета. Также из сапуна мотора будет выходить воздух либо дым сизого цвета. Если это относительно новый мотор и были подтверждены признаки прогоревшего клапана, то вероятнее всего, у вас залегли кольца.

Как избежать проблемы?

Основная причина прогара – это работа детали в режиме повышенных нагрузок. Рабочая температура клапана – порядка 600-650 градусов. Чтобы не допустить перегрева, следует проверять зазоры. Из-за малого расстояния возникает трение и, как следствие – перегрев клапана.

• Второе.
• Четвертое.

В первом случае смесь настраивается механически, путем регулировки крана «жадности». Отрегулировать его очень просто – закручиваем кран до тех пор, пока машина не начнет глохнуть. Далее откручиваем на 1-2 оборота. Это является наиболее оптимальной настройкой. В случае с ГБО четвертого поколения настройка производится программно, специалистами.

Заключение

Итак, мы выяснили, почему клапан прогорает. Признаки в основном сводятся к троению – один из цилиндров не будет нормально работать, поскольку смесь сразу же улетучивается наружу. Чтобы не допустить повторного прогара, следует правильно регулировать карбюратор или ГБО, а также следить за зазорами клапанов. Если наблюдается характерный цокот, значит, зазор выставлен неверно или были забиты гидрокомпенсаторы.

Как определить, что прогорел клапан в двигателе авто: признаки и симптомы

Конструкция газораспределительной системы большинства двигателей внутреннего сгорания включает в себя систему клапанов. Она регулирует своевременное поступление воздуха или горючей смеси в камеру сгорания и выпуск отработанных газов. Сам клапан постоянно работает в агрессивных условиях под воздействием высоких давлений и температур, которые разрушают корпус детали, приводя к поломке двигателя. Существуют определенные причины и условия, при которых прогорание клапанов происходит значительно быстрее от расчетного периода эксплуатации.

Причины высокотемпературных повреждений

Специалисты выделяют разные факторы, оказывающие непосредственное влияние на целостность деталей. Наиболее популярными среди них являются:

• Чрезвычайно высокие температуры. Автопроизводители рассчитывают характеристики узла таким образом, чтобы он функционировал основную часть времени при 600-650С. В том случае, когда имеются неисправности теплоотвода, излишний перегрев чреват разрушениями.
• Заводской брак. Хотя все детали, покидающие заводской конвейер, проходят жесткий контроль, но невысокий риск выхода брака остается. Его удастся определить самостоятельно по неоднородности металла, микротрещинам, дефектам сварочных швов и пр.
• Низкокачественное топливо. Работа с обедненной топливной смесью может быть виной, почему прогорают клапана. Недостаток топлива в смеси губит температурными скачками.
• Наличие подключенного газового оборудования. Моторы, использующие в качестве альтернативного топлива газ, характеризуются значительными нагрузками на газораспределительные системы. В зоне риска силовые установки с бедной подачей газа. Рекомендуем осуществлять калибровку не реже 12-14 тыс. км пробега.

Читайте также: Как поменять маслосъемные колпачки

Также причина прогара клапанов может скрываться в износе других деталей газораспределительной системы. Важно поддерживать работоспособное состояние всех узлов.

Анализ проводившихся недавно исследований показал, что каждый пятый клапан, выходящий из строя, оказался в таком состоянии вследствие несоблюдения технологии производства на заводе. Выпуском данных деталей занимается много смежных предприятий, поэтому контролировать качество у всей продукции не удается в полной мере. Недостатки проявляются, кроме прочего, еще на начальных операциях, например, при ковке заготовок.

Слабое охлаждение ДВС играет негативную роль в работе узла. Повышение рабочей температуры происходит нередко по вине водяной помпы. Отрицательный фактор проявляется при выходе из строя термостата либо засорения полостей, каналов внутри радиатора. Банальная нехватка антифриза также ускорит возникновение поломок, поэтому важно контролировать его объем через расширительный бачок.

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Если после запуска мотор нормально работает, но при долгой работе тяга падает – это симптом зажатых клапанов. Еще одним признаком зажатых клапанов могут быть выстрелы в глушитель при сбросе газа. Т.к. камера сгорания не закрыта полностью, компрессия снижается и происходит нарушение рабочего процесса. Лучше при регулировке превысить допустимый зазор, чем сделать его меньше.

Прогоревший клапан необходимо отремонтировать как можно быстрее!

Последствием зажатых клапанов является перегрев, повышенный расход топлива и, как следствие, прогар. С прогоревшим клапаном эксплуатировать двигатель нежелательно, это приводит к прогару седла клапана. Что обернется автовладельцу заменой всей головки.

Замена прогоревших клапанов

Операция замены клапанов различных двигателей сходна, и различается только размером деталей и размещением их на головке блок цилиндров. Перед выполнением операции готовят притирочный порошок, новые сальники клапанов и новую прокладку под головку. После демонтажа ГБЦ, операции проделываются в следующем порядке:

1. Рассухаривание клапана. Для этого головка выкладывается на ровную поверхность, под клапан помещают резиновый коврик. Трубку диаметром 13 мм наставляют на клапан, чтобы сухарики находились внутри, и молотком наносят удары. Клапан рассухаривается, а сухарики остаются в трубке. Операция также без труда проводится при помощи специального приспособления, сжимающего прожину, и позволяющего вытащить сухарики.

1. Клапан вытаскивают, вставляют новый, и проверяют направляющую втулки пошатыванием. При биении до 1 мм направляющую не заменяют.

3. При необходимости замены направляющей, используют специальную оправку. Старую деталь выбивают в направлении распредвала при помощи полукувалдочки тяжелым ударом, чтобы деталь не раскрошилась. После в головку забивают новую втулку, предварительно надев на нее стопорное кольцо.

4. Новый клапан фиксируется стопорным кольцом, узел смазывают маслом.

5. Притирание клапана. Седло первоначально обрабатывают специальной шарошкой, после чего на край клапана наносят притирочный порошок, вставляют в головку, зажимают второй конец в патрон дрели, и, подтягивая его вверх-вниз, обеспечивают клапану герметичное прилегание к седлу. Операцию желательно провести для всех клапанов.

6. Засухаривание клапана. Для этого пружину сильно прижимают и вставляют сухарики. Головку блока цилиндров крепят на блок цилиндров двигателя.

Описанный метод позволяет произвести замену прогоревших клапанов всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Что собой представляет прогар

Разрушение металла под воздействием высоких температур характерно как для дизельных, так и для бензиновых моторов. Даже с учетом того, что большинство важных деталей газораспределительного механизма изготовлено из особых высокопрочных марок стали, при определенных условиях происходит их разрушение.

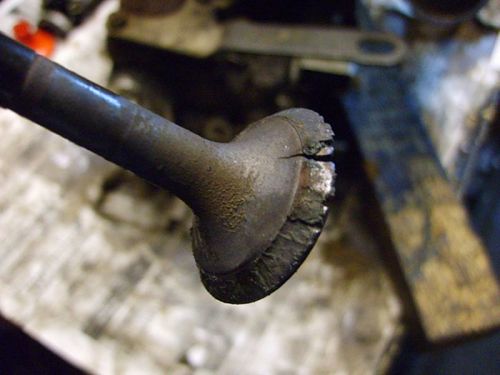

Фактического горения металла не осуществляется в классическом виде. Происходит разрушение деталей с разных сторон.

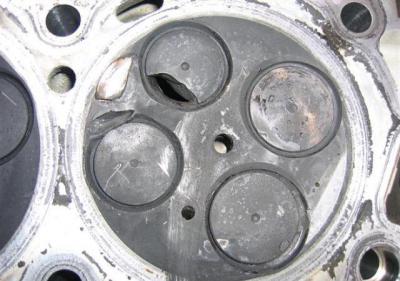

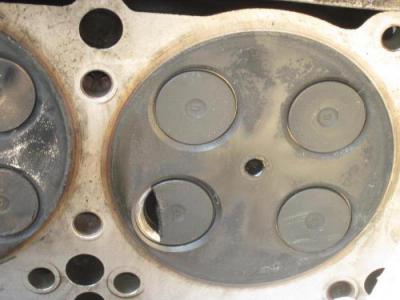

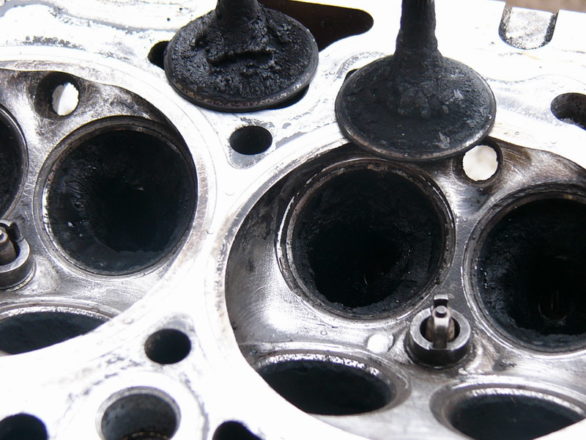

Важно знать, что определить прогоревший клапан удастся по образовавшимся трещинам на кромках или по явным проплавлениям в рабочей поверхности.

Из-за того, что на каких-то пятаках образуются дефекты, исчезает герметичность сопрягания седла и тарелки. В результате это вытекает в проблемы двигателя, и может проявиться в серьезной поломке ДВС.

Что делать если прогорел клапан?

В случае прогоревших клапанов ремонт заключается не только в их замене, но и в выяснении причины прогара. Поэтому следует проверить системы зажигания и охлаждения.

Если вы заменили и притерли один клапан, не пожалейте времени и притрите остальные.

Заменить клапан можно не только на СТО, но и в гараже, если вы знакомы с основами ремонта.

Таким образом, клапан – важная деталь мотора, поэтому чтобы обезопасить себя от ремонта лучше проводить регламентные работы вовремя.
