Ваз 2110: гидравлический ручник и его установка

Российские автолюбители часто встают перед вопросом, что такое гидравлическая ручная тормозная система? Автопром наполняет легковой автопарк образцами машин с тросовой ручной системой стояночного тормоза.
После трехлетней эксплуатации ручник теряет свою принадлежность. Зимою дороги посыпают реагентами, которые выводят из строя его работу.
А вот на ваз 2110 гидравлический ручник – это то, что надо. В данной статье рассмотрим, как установить на ваз 2110 гидроручник.
Так как редко кто имеет крытый гараж для стоянки, то тем более и яму для осмотра и очистки троса под днищем кузова. Поэтому производятся новые системы торможения, промышленность развивается согласно новейшим достижениям изобретателей и растущего развития технологий.

Предназначение

Заменить ручник на ваз 2110

Гидравлическая ручная система это доработка транспортного средства с целью улучшения тормозных характеристик. Она предназначается для экстренного, плавного торможения задней части машины.
Установка регулятора позволит отрегулировать усилие при торможении, что предотвращает блокировку задних барабанов.

Примечание. Ручник гидравлический с регулятором применяется при прохождении поворотов на мокром асфальте для предотвращения заноса задней части. Также можно произвести полную блокировку задних колес для прогрева резины передка.

Примечание: регулятор необходимо монтировать перед рычагом ручника, главный тормозной цилиндр расположить под капотом.

Замена ручника ваз 2110

Правильно установленный регулятор должен плавно распределять усилие на задние тормозные колодки, а у передних проявится большая мощность. В автомагазинах продаются готовые к установке ручные гидравлические тормоза в сборе.
Прочные стальные кронштейны для крепления цилиндра, алюминиевая ручка. Установить их можно принципиально на любой легковой транспорт. Так же продаются вертикальные ручники в сборе.
Для проведения работ необходимо дополнительно купить:

медные шайбы – 10 штук;
тормозные трубки металлические – 5 штук (можно комплект тормозных трубок с Газели);
заглушка;
скрутка;
шланг тормозной от классики;
тройник тормозной;
пластиковые хомуты – 50 штук;
тормозной регулятор ВАЗ;
главный цилиндр сцепления от ВАЗ-2101;
тормозную жидкость.

Снятие троса ручника

Замена ручника на ваз 2110

Для проведения работ по установке гидравлического ручного тормоза автомашину необходимо поставить в гараж со смотровой ямой.
Домкратом поднять заднюю часть машины.
Под передние колеса установить противооткатные башмаки.
Установить надежные опоры под заднюю балку.
Снять колеса и барабаны.
Глушитель и резонатор снять с подушек и убрать в сторону.
Снять уравнитель с тяги.
Полностью демонтировать трос ручника с обоих колес.
В салоне открутить и удалить старый рычаг.

Примечание: полностью меняется система магистральной работы. Вместо диагональной схемы будет работать осевая.

Установка

Ручной тормоз ваз 2110

По советам специалистов, есть два варианта сборки гидравлики ручника.

Способ первый

Под капот устанавливается дополнительно главный цилиндр сцепления от ВАЗ-2101.
Снимается бачок.
Делается переходник под штуцер, то есть нарезается внутренняя резьба и ставится шайба с резьбой под штуцер.
Сборка производится от главного тормозного к цилиндру сцепления, регулятору, гидравлическому ручнику и к заднему контуру.

Для соединения использовать тормозные трубки с Газели, подбирать по размерам. Для крепления трубок использовать места креплений троса ручника, устанавливая на дне кузова дополнительные крепления.

Способ второй

Под капотом проводятся замены на главном тормозном цилиндре:

Открутить трубку от заднего левого колеса, поставить заглушку.
Потом отсоединить трубку переднего правого колеса и вкручивается на место заднего правого колеса.

Примечание: работы проводятся аккуратно, заранее рекомендуется слить жидкость.
При попадании на металл, она разъедает его. При использовании ветоши, рекомендуется ее складывать на стеллаж или специальные пластмассовые контейнера.

В салоне машины установить рычаг ручника между передними сиденьями.
В регуляторе вместо маятника ставится болт и прикручивается к дну кузова.

Примечание: передние сиденья машины лучше всего снять и убрать из салона. Чтобы о ни не мешали работе и не испачка лись .

Тормозную трубку от моторного отсека проложить по дну салона.
От регулятора трубки прокладывать по дну кузова внутри салона.
Аккуратно подбирать трубки и устанавливать до задних тормозных суппортов.
На кронштейн задней балки установить тормозной шланг от классики.

Установить резиновое кольцо, разрезав его для удобства установки. Резиновое кольцо предотвратит протирание шланга при эксплуатации.
Шланг присоединить к проложенной системе трубок. Для крепления трубок применять пластиковые хомуты.

Примечание: надо не допустить перекручивания шланга. Сначала закрутить конец, имеющий внешнюю резьбу, и только потом затягивать другой конец.

Закончить все работы по установке гидравлической системы ручника.
Проверить все резьбовые соединения.
В тормозной бачок главного цилиндра добавить необходимое количество жидкости.
Прокачать тормозную систему.
Проверить ее работу.

Ваз 2110 с гидравлическим стояночным тормозом

Установить задние колеса, проверить их крепления. Выехать из гаража и на площадке еще раз удостовериться в хорошей работе тормозов.

Примерная цена на запасные детали:

гидравлический ручной тормоз в сборе – 2700 руб.;
регулятор – 450 руб.;
главный цилиндр сцепления ВАЗ-2101 – 500 руб.;
тормозные трубки Газель – 350 руб.;
медные шайбы, пластиковые хомуты, тормозной шланг с классики, тормозная жидкость в пределах – 300 руб.

Гидравлический стояночный тормоз

Общая стоимость всего комплекта обойдется в пределах 5000 руб.

Примечание: надо постоянно помнить и не упускать из вида – тормозная жидкость ядовитый ингредиент. При работе с нею не допускать пролива, использовать пластмассовые емкости и постоянно менять ветошь для протирки.

Установку гидравлического ручного тормоза можно сделать своими руками ознакомившись с инструкцией. Так же нужно внимательно просмотреть приложенное видео и сопровождающие ознакомительные фото.

Устанавливаем ЭУР и ГУР на ВАЗ 2110 своими руками

В зависимости от года выпуска, «десятка» может комплектоваться гидроусилителем (ГУР) или электроусилителем (ЭУР). Разумеется, второй вариант предпочтительней, так как с ним управлять машиной легче и комфортней. Если ваш ГУР износился или вы просто хотите его заменить, то в качестве альтернативы рекомендуется выбрать ЭУР на ВАЗ 2110.

Читать еще: Установка укороченных сошек на ваз 2107

В этом материале присутствует две инструкции:

Установка ГУР.
Монтаж электроусилитель руля ВАЗ 2110 вместо стандартного гидроусилителя.

Перед тем, как проводить установку, необходимо разобраться в устройстве этих узлов, а также узнать, чем они отличаются друг от друга.

Отличия ЭУР от ГУР

Это совершенно разные агрегаты. Чтобы понять основные отличия, достаточно изучить гидроусилитель. Его главным компонентом является насос с приводом от коленчатого вала, он объеден с другими деталями. Принцип работы гидроусилителя построен на гидравлике.

Что касается ЭУР, то он приводится в действие при помощи электромотора. Также в его конструкцию входят электронный блок управления, рулевой вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

При вращения руля торсионный вал скручивается;
Специальные датчики фиксируют изменение положения вала и отправляют данные на электронный блок управления;
Проанализировав информацию, блок подает команды на электромотор;
В итоге агрегат создает необходимое усилие или облегчает поворот рулевого колеса.

Автолюбители часто спорят, какой из вариантов предпочтительнее для «десятки». По факту ГУР является устаревшим узлом, который активно выводится из современных легковых машин. Электроусилитель работает даже при заглушенном моторе, весит меньше, чем ГУР. Главным преимуществом перед «гидравликой» является надежность – электрический агрегат практически не требует обслуживания. На мотор действует меньшая нагрузка, как результат, топлива тоже нужно меньше. ЭУР хорош для наших условий еще и тем, что он отлично функционирует при отрицательных температурах.

Но есть у электроусилителя и свои недостатки. Его конструкция более сложная, чем у «гидравлики», отсюда и высокая цена. Иногда электронный блок управления посылает некорректные команды, особенно это ощутили на себе владельцы Калины первой генерации. Если долго ехать по некачественному дорожному покрытию (или его отсутствию), ЭУР может отключиться на несколько минут из-за перегрева.

Установка ЭУР

Необходимые инструменты

Допустим, вы приобрели комплект ЭУР – он может быть от ВАЗ 2110 или от другой модели, к примеру, от Приоры. Приготовьте следующие инструменты:

Дрель вместе со сверлом по металлу.
Набор отверток, болгарку.
Длинную линейку.

Все готово? Переходим к установке.

Пошаговая инструкция

Из колодки необходимо извлечь штатную клемму и поставить ее в колодку на жгуте. Находим штатный привод, который присоединен к колодке. На его место необходимо поставить свободную клемму. Теперь провод можно поместить между креплениями.

Регулировка

После сборки вам нужно будет выровнять рулевое колесо, если оно установлено криво. Отдельно установите датчик, который шел в комплекте с ЭУР. Если кожух колонки потрескался, лучше сразу поменять его на исправный. Между передней панелью и кожухом могут быть зазоры – их необходимо удалить.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

Здесь вы можете увидеть крепления, которые нужно убрать.
На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить на мотор, а точнее, в то место, где было крепление генератора.

За такую работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании электрики и силовой установки ВАЗ 2110. Усилитель руля напрямую связан с безопасностью, поэтому при отсутствии опыта лучше обратиться к мастерам.

Порядок действий при замене рулевого механизма на Lada 2110

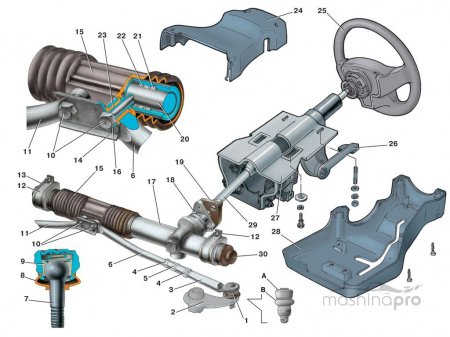

управление Установленный на «десятке» рулевой механизм преобразует вращательное движение «баранки» в поступательное перемещение рейки и связанных с ней тяг, поворачивающих колеса. Для более рационального трансформирования энергии также были разработаны модели агрегатов с гидроусилителями (ГУР).

Постановка диагноза

Квалифицированная замена рулевой рейки на ВАЗ 2110 возможна только после проведения диагностических мероприятий. Частично укажут на наличие дефекта симптомы такого характера:

туго вращающееся рулевое колесо;
стук, отчетливо отдающий в руль;
стук при повороте «баранки»;
гул при работе ГУР;
потеки масла со стороны агрегата (касается моделей с ГУР).

Окончательно вынести вердикт о необходимости монтажа нового агрегата поможет целенаправленная диагностика:

взяться за стык рулевых рычагов и приложить усилие попеременно вверх-вниз: наличие большого люфта свидетельствует о критическом зазоре в передаче рейка-шестерня и вероятном ее износе;
подвигать рулевой вал вверх-вниз: наличие зазора указывает на износ опор качения в корпусе механизма управления.

На начальных этапах эксплуатации стуки в рейке устраняются подтягиванием соответствующей упорной гайки. Однако после 200 тыс. км. (при бережной эксплуатации) устранить люфт таким образом не получится – потребуется плановая смена агрегата.

Порядок замены стандартной рулевой рейки на ВАЗ 2110 без усилителя

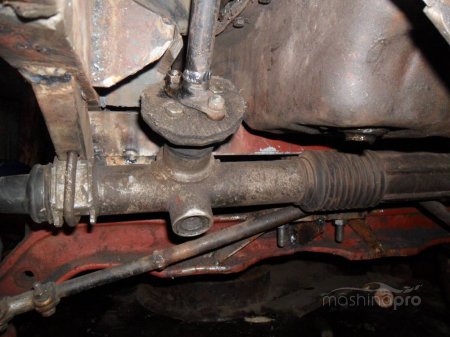

замена Механизм управления связан разъемными болтовыми соединениями с тягами. Демонтаж агрегата возможен как в сборе с рычагами (наконечники предварительно отсоединяются от стоек), так и отдельно (отворачиваются два болта «на 22» и внутренние концы тяг отсоединяются от рейки).

Предпочтительный вариант снятия/установки механизма – в сборе. Только в этом случае можно гарантированно обеспечить плотность посадки пыльников на тяги.

Читать еще: Какой карбюратор ставить на ваз 2106

Перед снятием рулевой рейки ВАЗ 2110 и ее последующей заменой необходимо отсоединить приводной вал от агрегата. Для этого в непосредственной близости от моторной перегородки со стороны салона ключом «на 13» следует открутить болт фланца эластичной муфты. Далее процедура осуществляется под капотом:

отвернуть гайки крепления двух скоб, фиксирующих механизм относительно кузова;
сдвинуть конструкцию вперед, извлекая шлицевой конец шестерни из щитка передка;
вынуть агрегат из моторного отсека через отверстие брызговика в колесной нише;
установить новую сборочную единицу;
провести подготовительные процедуры в обратной последовательности.

После сборки рулевого механизма необходимо произвести регулировку углов установки колес.

Работа с модернизированным механизмом: замена рулевой рейки с ГУР

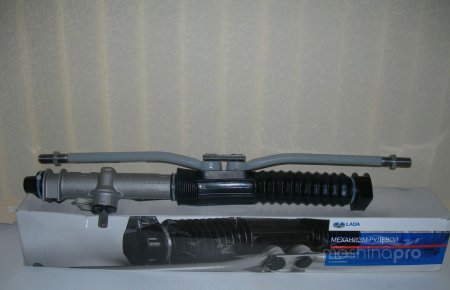

в коробке Демонтаж механизма управления на «десятках» с гидроусилителем можно осуществлять только лишь после слива жидкости из магистрали. Для организации свободного доступа к бачку ГУР рекомендуется снять адсорбер:

отключить электрическую колодку;
снять шланг подачи паров бензина к дроссельному узлу;
убрать клапан продувки;
отсоединить магистраль забора паров бензина (нижний шланг);
ослабить радиальное крепление;
снять установку, улавливающую пары бензина.

Слить гидравлическую жидкость из системы можно так:

изъять из бачка максимальное количество жидкости с помощью шприца;
отсоединить магистраль, идущую на насос, и немедленно закупорить отверстие в бачке;
опустить шланг ниже уровня рейки в заранее подготовленную тару и, вращая руль, дождаться освобождения магистрали от жидкости;
открутить патрубок обратной магистрали, быстро закрыв шланг заранее подготовленным болтом;
отвернуть шланг магистрали высокого давления (соединитель лежит в районе КПП) и закупорить отверстие каким-либо предметом (болт, деревянная палочка…).

Технология замены рулевой рейки с ГУР на ВАЗ 2110 включает следующие переходы:

открутить болт эластичной муфты со стороны салона (ключ «на 13»);
поддомкратить передок автомобиля и установить фиксирующие устройства, предотвращающие авто от внезапного падения;
отсоединить наконечники тяг;
демонтировать защиту картера двигателя;
снять теплоизоляционный экран, закрепленный тремя гайками «на 10» перед корпусом рулевого механизма;
отвернуть 4 гайки крепления рейки к кузову;
расположив отвертку между карданом и валом (со стороны салона), сдвинуть вал механизма и вывести его в подкапотное пространство.

Извлечь рейку из моторного отсека можно двумя способами:

отвернуть патрубки магистралей подачи и слива, заткнуть отверстия подходящим предметом и вынуть механизм через левое крыло;
отсоединить правый рулевой рычаг от рейки и демонтировать механизм через верх (предпочтителен в случае невозможности отсоединения питающих трубопроводов).

К сведению

Увеличить интервал между сменами рулевого механизма помогут следующие советы:

избегать наездов на бордюр;
не предпринимать резких движений педалью акселератора в крайних положениях рулевого колеса;
снижать скорость при преодолении ям и трамвайных рельс;
не предпринимать резких движений рулевым колесом;
тщательно осматривать пыльники на предмет наличия потертостей и трещин (поврежденный пыльник ведет к интенсивному износу механизма);
перед началом поездки в холодную пору года следует немного разогреть смазку в узле, слегка покачивая «баранкой» на месте.

Итого

Туго вращающийся руль и отчетливо передающиеся на «баранку» стуки – симптомы, указывающие на необходимость диагностики рулевой рейки на ВАЗ 2110 и ее дальнейшей замены новым агрегатом. Упрощенно процесс смены выглядит так:

высвободить наконечники тяг или демонтировать рулевые рычаги (менее предпочтительно);
выкрутить болт эластичной муфты (располагается на валу в районе педального узла);
слить жидкость из магистрали и демонтировать коммуникации (касается моделей с ГУР);
снять крепления рейки к кузову;
изъять рейку из подкапотного пространства через левое крыло.

Делаем гидравлический стояночный тормоз ВАЗ своими руками!

Согласно принципу цепной реакции, после установки задних дисковых тормозов потребуется гидравлический ручник без которого стояночный тормоз ВАЗ работать не будет. Проще говоря, хочешь не хочешь, а установить гидравлический ручной тормоз придется. Дисковые тормоза имеют массу преимуществ перед аналогами: стабильность, безотказность, высокая степень эффективности, прекрасная охлаждаемость, небольшой вес.

Гидравлический стояночный тормоз ВАЗ, который я собираюсь соорудить, будет базироваться на контурах — “переднее левое – правое переднее” и “заднее левое – заднее правое”, в качестве регулятора я использовал “ВАЗовский” от модели 2101 с гидравлическим приводом ручного тормоза на базе главного цилиндра сцепления от Honda Prelud. Принцип, по которому я установил гидравлический ручник — придуман не мной и проверен годами, поэтому сомневаться в ее работоспособности не приходится. В данной схеме роль регулятора почти что самая главная, при условии правильной установки в новоиспеченной тормозной системе. Поэтому, устанавливая гидравлический ручной тормоз, уделите особое внимание тому факту, что регулятор должен быть установлен исключительно после главного тормозного цилиндра, находясь при этом перед гидравлическим приводом ручника. Если вы упустите этот момент, тормозная система не будет работать надлежащим образом.

Следует отметить тот факт, что автомобилистам, которым не по душе двухосевой вариант тормозной системы, вправе отказаться от его использования, однако для этого необходимо будет существенно усложнить всю схему тормозов. Прежде всего к задним колёсам придется проводить дополнительные контуры , кроме того, крепить на пластины крепления задних суппортов другой конфигурации по два суппорта на каждую сторону, в результате получится четыре суппорта. Проще говоря, устанавливайте гидравлический стояночный тормоз проверенным способом и не ищите себе лишних проблем.

Хочу вкратце рассказать о “плюсах” и “минусах” двухконтурного варианта тормозов.

Ну-с, начнем, пожалуй, с хорошего. Из плюсов имеем:

Равномерное распределение усилия в правых и левых колесах;
Более широкий предел распределения усилия на задних колесах;
Мощность передних тормозов становится больше в связи с переносом магистралей чуть ближе к вакуумному усилителю.

Теперь о неприятном, о недостатках, то есть — минусах этой схемы:

1. В случае отказа контура “правое переднее – левое переднее” эффективность торможения существенно снизится;

Согласитесь, недостатков не так уж и много, да и к тому же они есть всегда и везде, однако если четко дозировать усилие при помощи рукоятки ручника автомобиля, торможение осуществляется очень эффективно и этот факт лично проверен на практике. Однако истинный любитель тюнинга своими руками, ни за что не упустит шанс дооборудовать свой автомобиль гидравлическим ручником, сделав его более совершенным, а также прекрасную возможность получить бесценный опыт и массу удовольствия от полученного результата.

Читать еще: Фаркоп на ваз 2114 установка

Гидравлическая система стояночного тормоза

Во время проведения установочных работ – все работы казались невыполнимыми, каждое решение принималось на основании многочисленных экспериментов, проб и ошибок, однако в этом имеется свой как говорится “кайф”. Есть также и моральная подоплека, в том, что не имея опыта и навыков пользуясь обыкновенными подручными приспособлениями и материалами удается достичь требуемого, качественного результата. Кстати в дополнение к “плюсам” хочу отметить, что данная система не нуждается в каком-либо обслуживании, позволяя использовать ее в любой момент, почти на уровне подсознания.

На этом мое “лирическое” отступление окончено, предлагаю перейти непосредственно к технической части, то есть к самому процессу установки, одних слов для того, чтобы установить гидравлический стояночный тормоз ВАЗ — мало.

Для того, чтобы установить гидравлический ручник потребуется следующий установочный комплект:

Главный цилиндр сцепления от Хонды Прелюд 1 шт;
Тройник 1 шт;
Тормозные трубки (металлические) 5 шт;
Регулятор от ВАЗ2101 1 шт;
Тормозной шланг от ВАЗ 1 шт;
Шайба (медная) 10 шт;
Тормозная жидкость 4 л;
Заглушка 1 шт;
Оснастка для стандартной рукоятки ручного тормоза 1 шт;
Пластиковые хомуты 50 шт;
Скрутка 1 шт.

Перед тем как установить регулятор тормозных усилий, а также гидравлический стояночный тормоз ВАЗ, рекомендую убрать из салона все лишнее, то что может помешать укладке тормозных магистралей, так как отныне их местонахождением будет салон.

Далее необходимо изменить схему работы контуров из диагональной на осевую, то есть — задняя ось, передняя ось. Чтобы это делать на главном тормозном цилиндре в моторном отсеке, нужно сделать заглушку на контур заднего левого колеса. После этого подключить отсоединенный контур правого переднего колеса в бывший контур правого заднего колеса. После этого с контура бывшего правого переднего нужно начинать создавать магистраль задних дисковый тормозов.

Прокладываем тормозную магистраль в салон.

Используя техническое отверстие троса привода спидометра, необходимо протянуть в салон тормозную трубку. Ее необходимо выгнуть таким «макаром», чтобы в моторном отсеке ничего не задевало, затем подключите ее к ГТЦ. При помощи приготовленной ранее «скрутки» нужно удлинить магистраль, используя дополнительную металлическую тормозную трубку, в месте скрутки чуть позже будет установлен регулятор.

Гидравлический стояночный тормоз ВАЗ: установка рукоятки

Рукоятка ручника вместе с оснасткой ставится на прежнее место, во вход на цилиндре гидравлического ручника следует подключить тормозную трубку, которая подает жидкость. Из выхода подведите трубку к задней части кузова, используя тоннель. В “восьмерочых” кузовах по крайней мере я сделал так.

Следующий этап — разводка магистрали к задним суппортам.

Разводка осуществляется с использованием внутренних технологических отверстий над задней балкой.

Далее придется доработать отверстие при помощи дрели, используя зенковку рассверлите его до нужного диаметра, с последующей вставкой в отверстие тормозного шланга.

Теперь аккуратно проденьте резиновое кольцо, предварительно разрезав его с одной стороны по принципу передней стойки.

В образовавшийся разрез проложите тормозной шланг. Такая защита позволит избежать возникновения прореза или протертости об кузов. Шланг следует соединить с тормозной магистралью.

Через отверстие при помощи болта под машиной к тормозному шлангу прикрутите через медные шайбы тройник. К нему с обеих сторон подключите две оставшиеся тормозные трубки. Используя пластиковые хомуты, зафиксируйте конструкцию и загерметизируйте новоиспеченную тормозную систему с суппортами.

Гидравлический ручной тормоз: проверка, обтяжка, прокачка.

Внимательно осмотрите все места соединений, обтяните все точки соединений и залейте тормозную жидкость.

Важно! Начинайте прокачивать в следующей последовательности: сначала задний контур, после этого правое переднее колесо и уже в последнюю очередь левое переднее колесо.

Ну вот и все, если вы сделали все как написано, тогда можно с уверенностью сказать, что гидравлический стояночный тормоз ВАЗ установлен!

Результаты проделанной работы:

Переделаны “под себя” тормозные контуры согласно схемы — передняя-задняя ось.
Тормозные трубки проложены в салоне авто.
Регулятор тормозных усилий установленный под печкой.
И конечно же — новый гидравлический ручной тормоз.

Первый тест-драйв!

После установки конечно же мне захотелось испытать всю эту конструкцию, как говорится в деле. Поэтому первым делом я потихоньку, аккуратно, отправился на ближайший полигон для тестирования всего этого добра.

Ощущения

Поначалу все как-то необычно было — ход педали, усилие, торможение, расчет усилия, и так далее. Очень радовало то, что теперь стояночный тормоз не был “мертвым”, как это было раньше, теперь потянув ее, можно было регулировать усилие, таким образом останавливая “восьмерку” различными способами, как говорится на свой манер. Гидравлический ручник прекрасно выполняет свою прямую обязанность – он удерживает машину на месте на подъеме. С того дня я “забыл”, что такое перетормаживание, торможение осуществляется очень разумно и колеса задней оси, в случае экстренного торможения, блокируются чуть позже передних. Каких-то “кульбитов” или трюков с новой тормозной системой пока не проделывал, страшновато, не привык пока, да и к тому же специалисты посоветовали пока не рисковать, а просто привыкнуть к новой тормозной системе и ее работе.

На этом у меня все, надеюсь, для кого-то мой рассказ в деталях станет полезным, а кто-то по моему примеру и себе установит гидравлический стояночный тормоз ВАЗ. Жду ваших комментариев и соображений относительно вышеизложенного.

голоса

Рейтинг статьи
