Как установить фаркоп на ваз 2115 видео

Установка фаркопа на ВАЗ 2115 и Самара-2

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Так уж повелось в нашей стране, что легковой автомобиль никогда не рассматривался владельцами только в качестве транспорта для комфортного перемещения водителя и его пассажиров.

Напротив, в его функции входят и грузоперевозки, включая буксировку всевозможных прицепов.

Политика АвтоВАЗа

Однако такая политика владельцев не всегда совпадает с мнением отечественных автопроизводителей. Например, схема подключения фаркопа на ВАЗ старых лет выпуска вообще не предусматривалась – владельцы устанавливали его на свой страх и риск.
Да и сегодня АвтоВАЗ не рекомендует эксплуатировать свои автомобили с прицепом первые 2000 км:

  1. В кузове большинства легковых авто не предусмотрено мест крепления для тягово-сцепного устройства (ТСУ);
  2. В штатной проводке нет свободных разъемов для подключения электрооборудования прицепа;
  3. Нет возможности для подключения тормозной системы трейлера (авто кемпинга) к автомобилю.

Обратите внимание!
В документации на легковой автомобиль ВАЗ 2115 указано, что можно буксировать прицепы, чей вес не превышает 500 кг.

Особенности установки ТСУ на автомобили ВАЗ

Поскольку правилами дорожного движения не запрещается оборудование автомобилей тягово-сцепными устройствами, то владельцы охотно идут на переоборудование своих транспортных средств. Тем более, что цена на фаркопы доступна многим. (см. также статью Особенности установки фаркопа на Рено Дастер своими руками: инструкция)

Однако в линейке АвтоВАЗа существует ряд моделей, имеющих конструктивные особенности кузова, что влияет на конструкцию ТСУ .

Например, установка фаркопа на ВАЗ 2106 отличается тем фактом, что данный автомобиль заднеприводной, а значит:

  • Нужно предусмотреть такой способ крепления, который бы не ограничивал работу карданного вала и подвески задней оси;
  • Обеспечить доступ к смазочному узлу заднего моста;

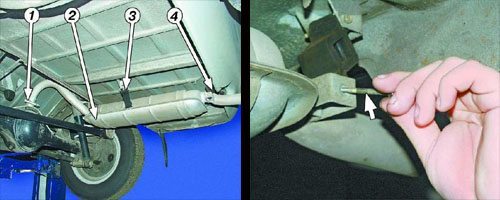

  • Не мешать снятию резонатора и труб выхлопной системы.

В то же время установка фаркопа на Приору своими руками представляет собой более простой вариант, поскольку автомобиль переднеприводной. А значит, в задней части кузова намного меньше узлов, и больше вариантов для крепления ТСУ.

Обратите внимание!
Установка фаркопа на Приору Хэтчбек отличается от установки на аналогичную модель с кузовом седан или универсал.
Особенность заключается в иных точках крепления фаркопа к лонжеронам.

Следует отметить, что АвтоВАЗ с 2010 года изменил политику, ориентируясь на продажи своих моделей за рубежом. Поэтому установка фаркопа на Калину или же установка фаркопа на Гранту нередко сопровождается официальными рекомендациями. Производители ТСУ обращают внимание покупателей на этот факт.

Особенности установки фаркопа на семейство Самара-2

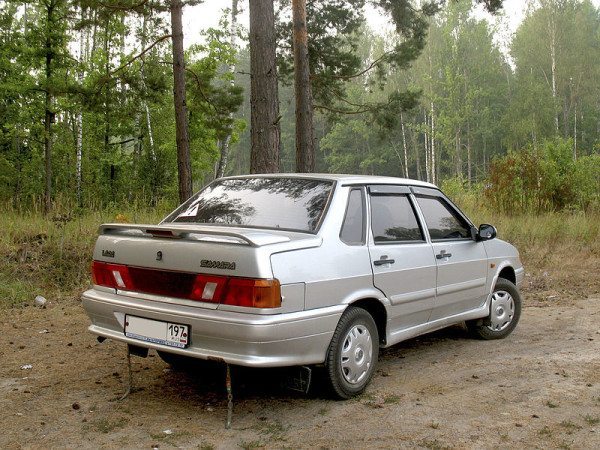

Не секрет, что модель ВАЗ 2115 является преемницей «девяносто девятой», а та в свою очередь унаследовала платформу от ВАЗ-09. Поэтому, установка фаркопа на ВАЗ 2109 в свое время позволила накопить достаточный опыт разработчикам ТСУ, предлагающим в свободной продаже комплекты для установки своими руками.

Если вы владелец автомобиля семейства Самара-2, то прежде чем отправляться в магазин и приобретать тягово-сцепное устройство, обязательно выясните конструктивные особенности вашего авто.

Например, установка фаркопа на ВАЗ 2114 и ВАЗ 2115 отличается иными способами крепления к кузову:

  1. Автопроизводитель вносил изменения в силовые элементы кузова в 1997, 2004 и 2007 годах;
  2. На все указанные годы выпуска существуют разные прицепные устройства – фаркопы.

Совет!
Если вы не знаете конструктивных особенностей автомобиля, то во время покупки ТСУ оговаривайте с продавцом возврат или обмен.
Дело в том, что определить совместимость можно только сняв задний бампер и установив автомобиль на яму или подъемник.

Работы по установке

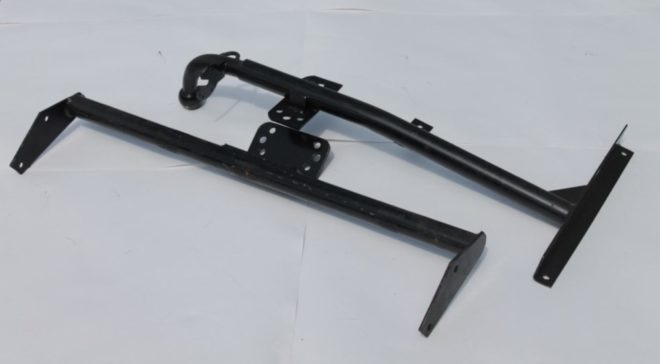

Итак, когда ТСУ приобретено и выбрано время для его установки, можно приступить к монтажу:

  1. Размещаем авто на смотровой яме;
  2. Отключаем аккумуляторную батарею;

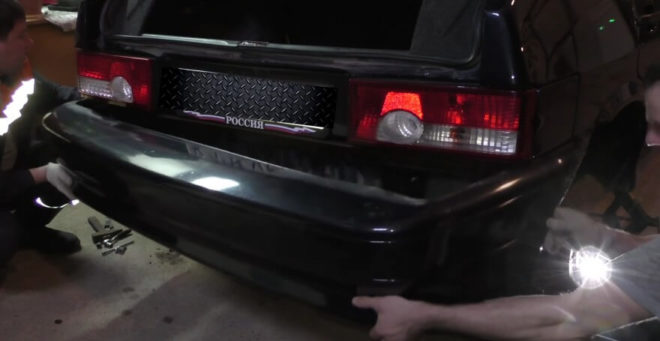

  3. Снимаем задний бампер автомобиля вместе с силовой балкой бампера (на фото внизу под №2).

Теперь нам предстоит определить места крепления фаркопа на днище автомобиля.

  1. Располагаем поперечную балку ТСУ между кронштейнами крепления бампера;
  2. Боковые кронштейны ТСУ прижимаем к кронштейнам крепления бампера, упирая их в ребро жесткости;

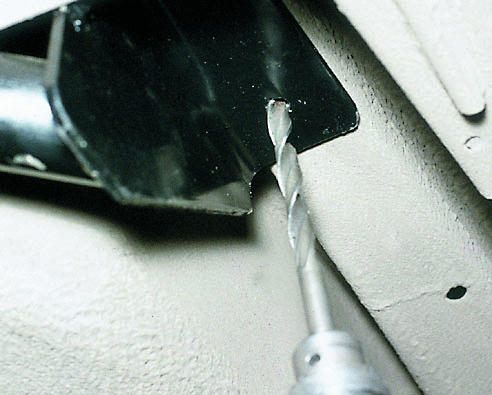

  3. Отмечаем точки сверления;
  4. Продольную балку прижимаем к днищу автомобиля;
  5. Отмечаем точки сверления технологических отверстий.

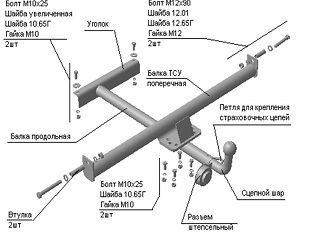

Приступаем к фиксированию силовой конструкции ТСУ:

  1. Закрепляем уголок ТСУ с помощью двух болтов М10х25;
  2. Устанавливаем втулки из комплекта между стенками кронштейнов крепления бампера.

Совет!
Втулки позволяют избежать деформации во время движения автомобиля с прицепом.
При затягивании болтов соблюдайте момент затяжки, для чего используйте динамометрический ключ.
Для болтов М10 он составляет – 3,5 кг/см, а для М12 – 5,0 кг/см.

Остались только работы по подключению штепсельной розетки к штатной электропроводке ВАЗ.

  • Пробейте в резиновой заглушке в полу багажника под провода диаметром 12 мм;
  • Подсоедините провода ТСУ к электропроводке автомобиля. Лучше всего это делать в жгуте проводов задней блок-фары;
  • Придерживайтесь схемы подключения (на фото ниже).
Читать еще:  Ваз 2107 свист при движении

Совет!
Чтобы защитить световые приборы прицепа, закажите изготовление наклеек на фары.
Это убережет стекла от летящих камней и веток при движении по бездорожью.

В заключение

Надеемся, что изложенные в статье данные и фотографии помогут вам сориентироваться в последовательности работ по установке ТСУ (фаркопа). А представленное видео в этой статье позволит получить дополнительную информацию об особенностях процесса.

Как самостоятельно производится установка фаркопа ВАЗ-2115

Отечественный автопроизводитель, словно не знает о важности максимального использования автомобилей для грузоперевозок, даже если модель легковая. Потому владельцам приходится самостоятельно решать эту проблему, благо, что сейчас это вполне возможно. Именно сейчас, потому что более старые модели ВАЗ вообще не предусматривали своей конструкцией установку фаркопа. Потому автовладельцам приходилось своевольничать на свой страх и риск.

Аргументы производителя

Каждый автовладелец, который сталкивался с такой проблемой, задавался вопросом: почему разработчики изначально не предусмотрят наличие фаркопа?

Действительно, было бы так проще. Но у сотрудников АвтоВАЗ, которые трудятся над конструированием легковых автомобилей, свое мнение на этот счет – профессиональное. Естественно, они осведомлены о том, что владельцы устанавливают фаркопы на ВАЗ-2115 собственноручно, при этом настоятельно не рекомендуют это делать.

Всеми путями, стараясь препятствовать:

  • конструкция кузова этого легкового автомобиля не предусматривает места для крепления специального тягового-сцепного устройства;
  • в штатной проводке нет разьемов для подключения электрооборудования дополнительного прицепа;
  • отсутствует возможность подключить тормозную систему трейлера, прикрепленного к легковому автомобилю в качестве прицепа.

При этом инструкция авто ВАЗ-2115 имеет пункт, в котором значится, что буксировать прицепы можно, но общая масса дополнительного багажа не должна превышать 500 кг.

В таком случае, каким же образом удастся буксировать тот же багаж без ТСУ?

Особенности установки ТСУ на автомобили линейки Самара-2

Правила дорожного движения не запрещают дополнительно устанавливать на автомобили ТСУ, потому владельцы не отказывают себе в этом. Более того, что купить фаркоп можно за вполне приемлемую цену.

АвтоВАЗ с 2010 года немного пересмотрел свою политику, и делает автомобили с целью продаж за рубежом, потому монтаж ТСУ на автомобиль, выпущенный позже этого времени, обуславливает сопровождение официальными рекомендациями. Производители фаркопов акцентируют на этом внимание и предупреждают автовладельцев.

Ни для кого не секрет, что в автомобилях ВАЗ в ходу наследование особенностей предшественников. Так, например, модель 2115 является преемницей «девяносто девятой», а та, в свою очередь, получила форму ВАЗ-09. Благодаря этому установщики фаркопов смогли обрести специфический опыт, и теперь предоставляют заказчикам комплекты для монтажа ТСУ своими руками.

Потому перед тем, как отправиться в специализированный магазин с целью приобрести тягово-сцепное устройство, выясните особенности конструкции задней части вашего автомобиля.

Даже соседние в ряду модели 2114 и 2115 различаются по способу крепления фаркопа:

  • автомобили, выпущенные в 1997, 2004 и 2007 году, обладают изменениями в силовых элементах кузова;
  • прицепное устройство легко подобрать по году выпуска автомобиля, основываясь на специфике конструкции именно того периода.

Если у вас возникают сложности с этим, можно съездить в техцентр и спросить у специалистов либо оговорить с продавцом комплекта ТСУ возможность обмена в случае несоответствия конкретной модели.

Монтаж своими руками

Стоит сразу определиться, сможете ли вы собственноручно установить ТСУ и знаете ли вы как правильно это делать. Если возникают сомнения, лучше обратиться к специалистам.

После приобретения комплекта можно приступать к установке в любое удобное для вас время:

  1. Автомобиль разместите на смотровой яме.
  2. Обязательно отключите аккумулятор.
  3. Снимите задний бампер вместе с силовой балкой. Без снятия бампера сделать эту процедуру будет весьма проблемно, и возможно лишь в случае со специальными фаркопами.
  4. Расположите поперечную балку фаркопа между кронштейнами крепления бампера.
  5. Прижмите боковые кронштейны тягово-сцепного устройства к кронштейнам крепления бампера. Упор нужно делать в ребро жесткости.
  6. Отметьте точки сверления.
  7. Прижмите к днищу опорную балку.
  8. Отметьте точки сверления для отверстий технологического направления.
  9. Закрепите уголок фаркопа болтами М10×25.
  10. Между стенками кронштейнов бампера установите специальные втулки, которые идут в комплекте. Они позволят избежать деформации корпуса при движении автомобиля с дополнительным прицепом.

Осталось лишь подключить штепсельные розетки к штатной электропроводке.

  1. В резиновой заглушке, которая расположена в полу багажника, пробивается отверстие диаметром 12 мм.
  2. Подсоединяются провода ТСУ. Самый оптимальный вариант – делать это в жгуте проводов задней блок-фары.

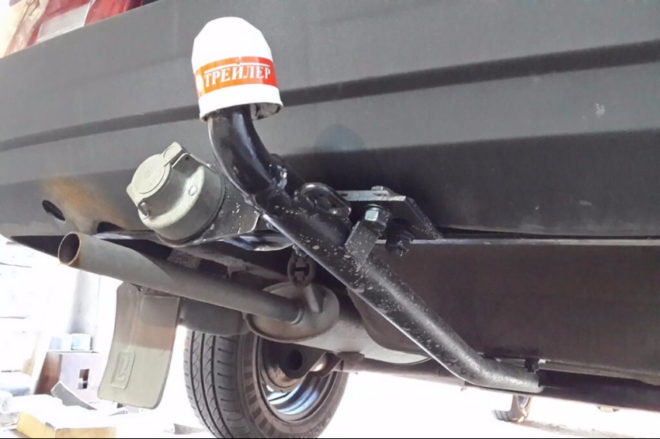

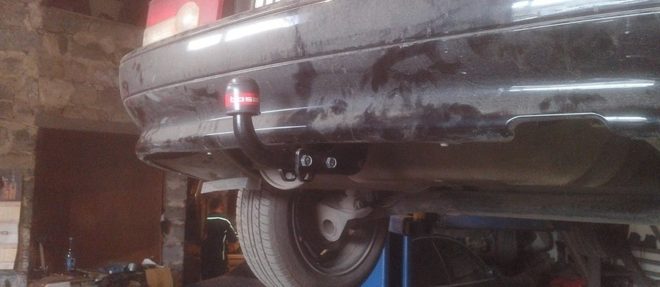

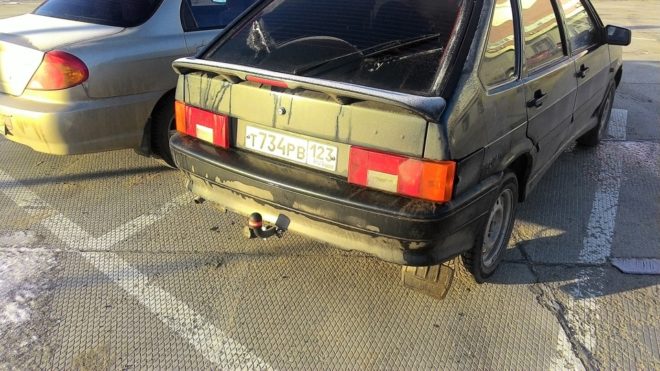

Установленный фаркоп готов к использованию.

Читать еще:  Автомобиль ваз 21099 технические характеристики

4 простых шага по установке фаркопа для ВАЗ 2114

При эксплуатации транспортного средства, возникают ситуации, когда необходимо перевезти крупногабаритные предметы, и некоторые грузы. Для транспортировки используют автомобильный прицеп. Однако чтобы буксировка стала возможной, на машину нужно установить ТСУ. Для установки фаркопа на ВАЗ 2114 предусмотрены штатные места для крепления тягового сцепного устройства, что позволяет автомобилистам оборудовать свои транспортные средства данной деталью.

Разновидности и критерии выбора тягового сцепного устройства

Выбор модели фаркопа, во многом зависит от условий эксплуатации данного тягового элемента. ТСУ делят на:

Достаточно просты в установке. Благодаря этому пользуются огромной популярностью у владельцев моделей ВАЗ 2108, 2109, 2114 и 2115. Крепятся на 2 или 4 болта. Процесс установки или демонтажа изделия занимает 20-30 минут.

Представляют собой массивную неразборную конструкцию. Крепятся к автомобилю посредством приваривания или «посадки» на массивные болты. Устройства такого типа позволяют буксировать другие автомобили и прицепы с повышенной грузоподъемностью.

Разборные конструкции, часто оснащенные механизмом, позволяющим сложить каркас фаркопа. Сцепной шар демонтируется. Устройства такого типа подходят для транспортировки прицепов невысокой грузоподъемности.

Также фаркоп на ВАЗ 2114, имеет следующие разновидности:

  1. С низкой грузоподъемностью. Полная масса снаряженного прицепа не должна превышать показатель загрузки в 1500 кг.
  2. С повышенной грузоподъемностью. Снаряженная масса прицепа варьируется в диапазоне от 3000 до 3500 килограмм. Чтобы можно было транспортировать такой прицеп, необходимо иметь водительское удостоверение категории E.

При установке фаркопа на ВАЗ 2115, ВАЗ 2114, ВАЗ 2109 и ВАЗ 2108 используют соответствующие ТСУ. Опытные автомобилисты рекомендуют приобретать тяговые сцепные устройства, произведенные компаниями: «Босол», «Трейлер», «Лидер-Плюс». Чтобы определить, какой фаркоп поставить на машину, потребуется изучить маркировку. Она указанна на корпусе детали.

Что касается критериев выбора, то стоит обратить внимание на следующие факторы:

При покупке сцепного элемента, особое внимание обращают на производителя. Перед приобретением, нужно прочесть отзывы о компании, и ознакомиться с ассортиментом товара.

Не следует приобретать ТСУ меньшей грузоподъемности ради экономии. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

  • Материал изготовления и качество сборки.

Перед покупкой внимательно изучают внешний вид детали, от приобретения следует отказаться при загрязнении изделия, повреждении лакокрасочного покрытия, наличия следов коррозии, проблем со складным механизмом. Если материал, из которого сделана деталь ненадлежащего качества, от покупки также следует отказаться.

При покупке фаркопа, крепежные элементы, провода и электрическая розетка должны поставляться в комплекте.

При приобретении изделия, необходимо выписать идентификационный номер детали. Он понадобится при регистрации ТСУ в ГИБДД.

Что нужно подготовить перед монтажом

Перед процессом установки тягового сцепного устройства потребуется подготовить автомобиль, а также инструменты, необходимые для монтажа. Транспортное средство отгоняют на эстакаду или смотровую яму, обесточивают автомобиль, при необходимости, демонтируют бампер.

Среди инструментов для монтажа, надо подготовить набор ключей, электрическую дрель с фрезой, а также фаркоп, провода и розетку.

Процесс установки

Установка фаркопа на ВАЗ 2114 производится по следующему алгоритму:

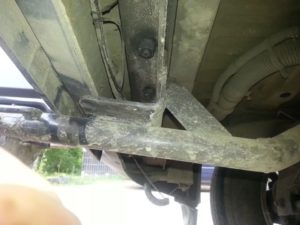

  • Поперечную балку ТСУ крепят к лонжеронам. Задние отверстия рассверливают при помощи дрели с фрезой.
  • После, нужно снять шумоизоляционное покрытие со стороны багажника, и поставить пластины в прямоугольные отверстия лонжеронов. К ним уже приварены крепежные элементы. Отверстия расширяются с помощью дрели.
  • Далее к лонжеронам прикладывают поперечную балку, и закрепляют ее болтами. Гайки потребуется наживить, но не стоит их закручивать.
  • Завершающими этапами монтажа, станет установка продольной металлической детали с фаркопом. Для этого, в отверстия в нише запаски вставляют крепления, прикладывают к ним устанавливаемый элемент, и слегка закручивают гайки. Две металлические конструкции фаркопа крепятся между собой с помощью 2 или 4 болтов, по симметрии машины выставляют крюк, устанавливают сцепной шар, и полностью закручивают крепежи.

При установке фаркопа своими руками на автомобили ВАЗ 21099, 2114, 2109, 2115, 2108, нужно инструкции, которая прилагается в комплекте к ТСУ. Работу рекомендуется выполнять вдвоем.

Подключение розетки

После того, как фаркоп был установлен, приступают к подключению розетки с проводами. Они обеспечивают электрическое соединение с прицепным устройством автомобиля. Распиновка контактов выглядит следующим образом:

  1. Желтый (Указатель левого поворота).
  2. Свободный.
  3. Черный (Масса).
  4. Белый (Указатель правого поворота).
  5. Свободный.
  6. Красный (Стоп-сигнал).
  7. Синий (Габаритные огни).

После выполнения соединения, провода протягивают в отверстия в нише для запаски. Запитывают розетку от коннекторов задних фар автомобиля.

Рекомендации по эксплуатации

При эксплуатации автомобиля Лада с фаркопом, надо соблюдать некоторые правила эксплуатации данной детали:

  • После каждой поездки тяговой элемент обрабатывается специальными антикоррозийными растворами, с него удаляют грязь и влагу.
  • Сцепной шар, если он не используется, покрывается защитной смазкой и специальным колпачком.
  • При транспортировке прицепного устройства с полной загрузкой, скорость автомобиля не должна превышать 90 километров в час.
  • Перевозку сверхтяжелых, крупногабаритных прицепов, осуществляют с использованием фаркопа с повышенной грузоподъемностью.
  • После установки ТСУ, деталь регистрируют в ГИБДД.
Читать еще:  Сколько весит корпус ваз 2106

Фаркоп расширяет возможности автомобиля. Оснащенная ТСУ машина, способна буксировать прицепы или другие транспортные средства. Однако следует подбирать тяговые сцепные устройства, подходящие под конкретную модель транспортного средства.

Как Установить Фаркоп На Ваз 2115 Видео

Эвакуатор на ВАЗ 2114 — это устройство, позволяющее прикрепить прицеп и автомобиль. Такое устройство позволяет автовладельцам перевозить грузы на прицепах. Специалисты выделяют 3 типа тракторов:

Сварная конструкция является более надежной и доступной, чем съемный аналог. Изделие первого типа не демонтировано. Фланцевое устройство монтируется на специальной платформе, предварительно смонтированной на транспортных средствах.

Вы можете выбрать подходящий прицеп, учитывая марку, модель и год выпуска машины. Эксперты рекомендуют получать только сертифицированные образцы. В большинстве случаев такие устройства используются охотниками, отдыхающими, караванами и рыбаками. Эвакуатор прикреплен к раме или кузову пассажирского транспорта, что обеспечивает механическое и электронное соединение между автомобилем и прицепом.

В комплекте с буксирным устройством (навесным оборудованием) имеется примечание по его установке. К кузову необходимо крепиться с помощью креплений, к его силовым элементам и полу в багажнике. Установка фаркопа на ВАЗ 2114 довольно широко распространена благодаря наличию штатных точек крепления. Аналогичные моменты предусмотрены в моделях ВАЗ 2108-2115 и Chevrolet Niva.

При установке буксира на 2108 необходимо снять задний бампер. В некоторых моделях ВАЗ они вырезали бампер в соответствии с шаблоном, прилагаемым к буксиру. Крепежные отверстия должны быть тщательно обработаны антикоррозийным средством. TSU предоставляет два элемента:

1-й элемент прикреплен к выемкам запасного колеса, а 2-й элемент между боковыми элементами сзади. Обе части стянуты 4 болтами. Точки крепления расположены на корпусе, который может быть достаточно расширен для создания жесткой конструкции.

Читайте также

Зажим на ВАЗ 2114 должен быть сварен качественно, изготовлен из толстого металла. Геометрические размеры и отверстия должны быть в хорошем состоянии, чтобы вам не пришлось сверлить и сгибать детали во время установки.

Установка без проблем, крючок на ВАЗ 21099.

Специалисты советуют проверять качество краски на продукте, которая защищает его от ржавчины и сохраняет приятный внешний вид. Самостоятельная установка буксирной тяги на ВАЗ осуществляется с помощью следующих инструментов:

Заднее поперечное крепление сзади. Используйте фрезу, чтобы расширить задние отверстия. Затем нужно поднять шумоизоляцию (от багажника), вставив пластины в прямоугольные отверстия задних боковых элементов. Гайки приварены к последним элементам. По мере необходимости отверстия расширяются по аналогии со сверлом с фрезой. Аналогичная настройка выполняется вместе.

На шаге 2 один человек кладет поперечную опору на лонжероны и закрепляет ее болтами. Помощник вставляет на болты (из багажника) пластины с приваренными гайками. Глушитель снимается или отсоединяется от 2-х задних ластиков и погружается под собственный вес. Орехи следует покупать, но не затягивать.

На шаге 3 продольная железная часть с буксиром усиливается. Помощник должен установить болты в отверстия в запасе сверху. Затем установите железную часть и немного затяните гайки.

Читайте также

Следующий шаг включает в себя соединение 2 железных частей с 4 болтами. Этот процесс быстро завершается неполным затягиванием гаек на предыдущих этапах. Затем, после прикрепления всех деталей, вдоль оси симметрии автомобиля устанавливается крюк, и все крепления затягиваются.

Электрическое оборудование Turnbuck — Бытовая розетка с проводами для подключения к электрооборудованию автомобиля. Вам необходимо подключить буксир к автоматической проводке в соответствии с примечанием, прилагаемым к устройству. Провод нужно разрезать на 2 одинаковые части, зачистить концы и ввернуть их в розетку. Задняя часть розетки покрыта герметиком для утепления. Задняя резиновая крышка должна быть включена.

Кузов босиком на ВАЗ 2114. 2115. Обзор.

Розетка крепится к кронштейну винтами или болтами и соединяется с проводами заднего жгута машины. Внутри багажника провод проложен через 2 отверстия в выемке запасного колеса. С туловищем на проводах затяните маленькие узлы, чтобы они не выходили. Внизу их можно намотать на ТГУ изолентой.

Цвета жгута проводов для подключения к светильникам указаны на электрической схеме ВАЗ 2114. Перед подключением розетки электронные соединения должны быть герметизированы и изолированы. Некоторые буксирные устройства имеют разъемы, которые предотвращают соединение и скручивание проводов в точках подключения.

Соединение должно быть выполнено при полностью выключенном автомобиле. Ключ зажигания должен быть удален. Электронная работа выполняется с введением тестера или набора электронных схем.
