Обмотка возбуждения генератора ваз 2110

Содержание

Ваз 2110 нет возбуждения на генераторе

Ваз 2110: генератор и его неисправности

В данной статье я бы хотел познакомить читателя с одним из наиболее важных устройств автомобиля – генератором, его назначением, устройством и принципом работы. Помимо этого мы научимся самостоятельно, своими руками, выявлять в ваз 2110 неисправность генератора.

Генератор ваз 2110

Генераторная установка является достаточно надежным устройством, хорошо переносящую как повышенную вибрацию силового агрегата, так и большие перепады подкапотных температур, а так же имеющей высокую стойкость к воздействиям влажной среды и грязи.Параметры выходного тока генератора должны быть стабильны на всех режимах работы двигателя, при любых его нагрузках и частотах вращения. Главными требованиями, стоящими перед генератором, являются:

  • Параметры генерируемого электрического тока должны быть таковы, что бы при любых режимах работы двигателя и нагрузки на бортовую сеть автомобиля не только не происходил интенсивный разряд аккумуляторной батареи, но и происходила ее подзарядка;
  • При любой частоте вращения двигателя и изменении нагрузки во всем диапазоне его работы напряжение в электрической цепи автомобиля должно быть стабильным и соответствовать заявленной величине.

Внимание! Данные требования обусловлены тем, что аккумулятор автомобиля очень чувствителен к перепадам напряжения бортовой сети. Недостаточность его вызывает недозорядку аккумуляторной батареи, что чревато последующим затрудненным пуском двигателя. Переизбыток же приводит к перезарядке, что в свою очередь чревато ускоренным выходом из строя аккумулятора.

Устройство

Прежде чем искать в своем ваз 2110 неисправности генератора необходимо знать что принципиальная конструкция и принцип его работы одинаковы для всех типов автомобилей. Они могут различаться лишь в габаритах, качеством изготовления и расположением монтажных креплений. Поэтому для расширения своего кругозора можете прислушиваться к советам владельцев всех марок автомобилей, благо некоторые запасные части генераторов взаимозаменяемы.

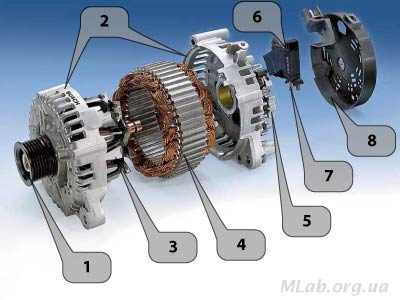

На фото выделены основные составляющие генератора:

  • Шкив ремня генератора(надеюсь пояснять его назначение нет необходимости);
  • Корпус, состоящий из передней половинки находящейся со стороны шкива и задней, которая устанавливается со стороны контактных колец. Помимо этого в задней части корпуса размещен щеточный узел, выпрямитель, регулятор напряжения, а также выводы электропроводки для подключения к электрической цепи автомобиля.

В корпусе устанавливается статор, и размещаются опорные подшипники ротора, так же на нем имеются крепления для установки генератора на двигатель автомобиля.

  • Ротор с обмотками возбуждения выводы которых соединены с цилиндрическими, выполненных из меди контактными кольцами;
  • Сердце генератора – статор. Именно в пазах между его стальных листов, где находится трехфазная обмотка и вырабатывается необходимый автомобилю электрический ток;

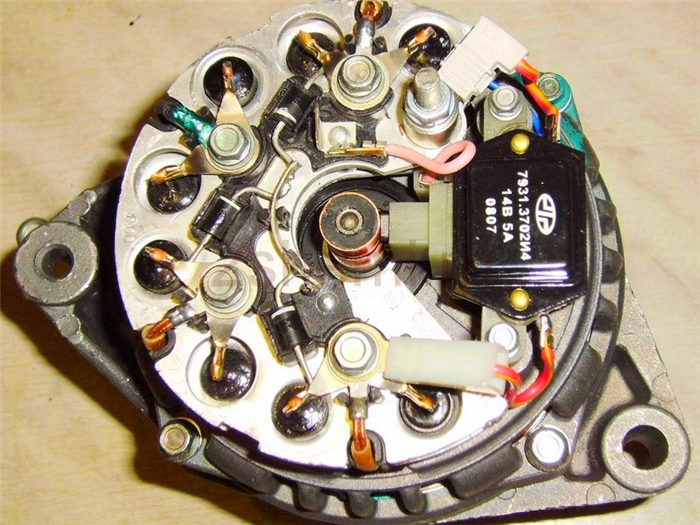

  • Сборка выпрямительных диодов (без комментариев);
  • Регулятор напряжений необходимый для поддержания напряжения в электрической цепи автомобиля в заданных параметрах во время изменения нагрузок, частоты вращения генератора и температуры окружающего воздуха;
  • Щеточный узел, где находятся подпружиненные щетки находящиеся в контакте с контактными кольцами ротора;
  • Пластмассовая крышка, защищающаяся диодный модуль.

Принцип работы

Приступаем к самой интересной части нашей статьи. Итак, поворачиваем в замке ключ зажигания и:

  1. На контактные кольца, через щеточный узел, а затем на обмотку возбуждения ротора поступает электрический ток;
  2. В обмотке ротора, который начинает вращаться одновременно с коленчатым валом двигателя, находится магнитное поле, которое пронизывает обмотки статора, вследствие чего на его выводах напряжение с переменным значением;
  3. Когда генератор достигает определённой частоты вращения, он переходит в режим самовозбуждения, то есть ток на обмотку возбуждения ротора начинает поступать непосредственно от самого генератора;
  4. Вырабатываемое переменное напряжение с помощью блока выпрямителей преобразуется в постоянное. Именно в этом состоянии происходят процессы зарядки аккумуляторной батареи и обеспечения электричеством потребителей тока;
  5. Регулятор напряжения включается в работу в процессе движения автомобиля, когда меняются нагрузка на генератор и его частота вращения. Его задачей является регулировка времени включения возбуждающей обмотки ротора.

Это время уменьшается при меньших внешних нагрузках и при возрастающих частотах вращения ротора генератора, и возрастает при увеличении нагрузок и снижении частоты вращения.

Надеюсь, моя краткость не помешала понять вам принцип работы генераторной установки переменного тока, в противном случае в сети всегда можно найти соответствующее по теме видео.

Внимание! В том случае, когда в бортовой сети потребители «забирают» количество тока больше чем его может выработать генератор, требуемое количество начинает выдавать аккумуляторная батарея.

Совет! Панель приборов автомобиля оборудована лампой сигнализатором, которая информирует работоспособность генераторной установки. Не забывайте иногда посматривать в ее сторону.

Итак, основными параметрами являются:

  1. Номинальные значения напряжения, тока и частоты возбуждения;
  2. Частота, с которой происходит самовозбуждение обмотки;
  3. Коэффициент полезного действия (КПД).

В нашем случае электрическая система имеет номинальное напряжение в 12 вольт, а номинальным током считается его максимальное количество, получаемое при номинальной частоте вращения генератора (80 ампер при 6000 оборотах в минуту).

Диагностика

В силу того, что цена нового генератора «кусается», а ремонтопригодность довольно таки высока многие автомобилисты своими руками устраняют в ваз 2110 неисправности генератора, что я и предлагаю вам сделать с помощью настоящей инструкции:

Неисправность №1

В случае, когда в щитке приборов контрольная лампочка показывает разряд аккумуляторной батареи, а при проверке тестером в электрической цепи автомобиля напряжение не поднимается выше 13,2 вольта необходимо проверить:

Читать еще:  Светодиодные фонари ваз 2114 своими руками

  1. Натяжение приводного ремня генератора ваз- при необходимости подтяните;
  2. На повреждение вентили блока выпрямителей – замена всего выпрямительного блока;
  3. Диоды, питающие возбуждающую обмотку ротора – замена диодов или всего блока выпрямителей;
  4. Вывода возбуждающей обмотки идущие от контактных колец на предмет их отпайки – припаять выводы/замена ротора или всего генератора в сборе.

Так же возможно короткое замыкание обмотки статора, ее обрыв или замыкание «на массу» (в этом случае появляется в ваз 2110 шум из генератора, генератор «воет»). Данные предположения проверяются с помощью омметра, при выявлении неисправности статор или весь генератор подлежат замене.

Неисправность №2

Контрольная лампа в щитке приборов так же сигнализирует о разрядке батареи, а тестер выдает значение напряжения в цепи автомобиля не менее 14,7 вольт:

  • Однозначно вышел из строя регулятор напряжения (замкнулись контакты вывода «DF» с «массой») – замена регулятора.

Неисправность №3

Отчетливо слышен в ваз 2110 шум генератора:

  • Если прослушиваются звуки типа подвывания и повизгивания. При отключении проводов остаются, а при снятии приводного ремня исчезают, это значит что вышли из строя подшипники — замена подшипников (передний меняется в сборе с крышкой);
  • Если же при отключении проводов шумы исчезают, это указывает на короткое замыкание обмоток статора замыкания их на «массу» — замена статора/генератора.

Так же в этом случае возможно замыкание одного из вентилей, что грозит заменой блока выпрямителей.

Неисправность№4

Контрольные лампы в щитке приборов при повороте ключом замка зажигания не загораются:

  • Проверка в монтажном блоке предохранителя «F19» — замена (желательно выяснить причину выхода из строя предохранителя);
  • Обрыв электрической цепи в комбинации приборов «выключатель зажигания» — проверьте целостность голубого провода с красной полосой, идущий от монтажного блока до замка зажигания, а так же провод оранжевого цвета идущего от щитка приборов к монтажному блоку;
  • Неисправность группы контактов замка зажигания – проверьте тестером наличие контакта, при необходимости замените контактную группу или весь замок зажигания.

Неисправность №5

При включении зажигания и при работе двигателя не загорается контрольная лампа сигнализирующая о разряде аккумуляторной батареи, остальные лампы в комбинации приборов работают:

  • Перегорание контрольной лампы/плохой контакт – перегоревшую лампочку заменить/контакты в посадочном месте зачистить и прижать;
  • Обрыв электрической цепи «вывод генератора «D» на щиток приборов» — проверка на целостность провода коричневого цвета с полосой белого идущего от вывода «D» на щиток приборов;
  • Окисление контактных колец, а так же подвисание и износ щеток – щеткодержатель в сборе со щетками следует заменить, контактные кольца протереть чистой тряпочкой смоченной обезжиривателем;
  • Обрыв цепи «вывод «DF – масса» (повреждение регулятора напряжения) – замена регулятора;
  • Обрыв провода щеткодержателя от вывода «D+» — восстановить контакт;
  • Замкнулись «положительные диоды (вентиля) – замена блока выпрямителей;
  • Отпаялись вывода идущие от контактных колец на обмотку возбуждения ротора – припаять вывода на место/заменить ротор/ заменить генератор.

На этом перечисление основных неисправностей генератора ваз 2110 заканчивается, надеюсь что данная инструкция выручит вас в нужную минуту.Как говорится — ни гвоздя, ни жезла)))

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Проверка генератора ваз 2110 мультиметром

Невозможно представить автомобиль ваз 2110 без электрических приборов. Освещение, зарядка аккумулятора, бортовые контроллеры, электродвигатели потребляют электроэнергию, вырабатываемую генератором. Контроль состояния электрооборудования повышает срок эксплуатации приборов, проводки. Статья содержит практические советы по различным способам проверки генератора ваз 2110 мультиметром.

Автомобили ваз комплектуются трехфазными синхронными генераторными устройствами переменного тока, оборудованными диодным выпрямителем, реле-регулятором напряжения электронного типа. Клиновый ремень передает вращательный момент со шкива двигателя на шкив электрической машины. Постоянное напряжение возбуждения подается на контактные кольца графитовыми щетками, снимается с клеммы B+.

Основные составные части устройства:

  • передняя, задняя крышки с подшипниками;
  • статор;
  • ротор;
  • диодный выпрямительный мост;
  • реле-регулятор выходного напряжения;
  • щеткодержатель.

Возможные неисправности

Полное, частичное заклинивание подшипников. Симптомы – порыв ремня, неполный заряд аккумуляторной батареи (определяется контрольной лампой на панели приборов, измерительным тестером, нагрузочной вилкой).

  1. визуально при запущенном двигателе;
  2. выключить мотор, снять ремень, прокрутить рукой шкив. Отсутствие свободного, равномерного вращения указывает на необходимость ремонта.

Неисправности статора, ротора. Прибор эксплуатируется в агрессивной среде, возможно попадание грязи, едких жидкостей. Происходит разрушение изоляции проводов обмоток, вызывающее замыкания межвитковое, на корпус.

Признаки – прекращение генерации, тусклый свет ламп, горит индикаторная лампочка, посторонние звуки в генераторе. Проверяется при снятом генераторе ваз 2110 мультиметром.

Стерлись графитовые щетки. Симптоматика как в предыдущем пункте. Проверка, замена производится без снятия оборудования. Занимает 10 – 15 минут.

Не работает регулятор напряжения. Приметы:

  • зарядка аккумулятора недостаточная, напряжение в сети занижено, слабое свечение лампочек;
  • перезаряд батареи, яркий свет, завышенное напряжение, потеки засохшего электролита.

Тестируется путем замера напряжения на клеммах аккумулятора.

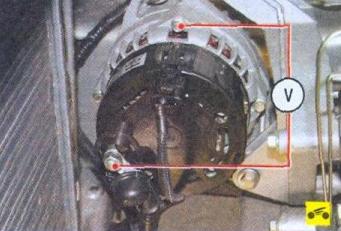

Проверка генератора ваз 2110 мультиметром на машине

Для проверки электрических параметров автомобиля понадобится комбинированный измерительный прибор, позволяющий устанавливать переключатель:

  • постоянного напряжения в пределах 0 – 30 вольт;
  • сопротивления 0 – 5 Ом, 0 – 200 Ом, 0 – 2МОм.

Пошаговая инструкция диагностики

  1. Установить переключатель в режим измерения постоянного напряжения. Красным щупом прикасаться к положительным контактам.
  2. Замерить напряжение аккумулятора при выключенном зажигании. Норма находится в диапазоне 12.5 – 12.7 вольта.
  3. Запустить мотор. Холостые обороты. Приборы, освещение выключены. Нормальным считается значение 13.8 – 14.5 вольта.
  4. Включить потребителей электроэнергии (ближний свет, противотуманные фары, мультимедийные устройства).

При исправном оборудовании тестер покажет 13.7 – 14 вольт. Напряжение бортовой сети ниже 13В свидетельствует о неисправности генераторного блока. Нажатие на педаль газа, увеличивающее обороты двигателя, не должно поднять напряжение более полувольта. Показатель выше 15 вольт говорит о неисправности реле-регулятора.

Проверка узлов генератора на столе мультиметром

После возникновения подозрений о неисправности, устройство демонтируется, диагностируется.

  1. Установить автомобиль на смотровую яму или поднять переднюю часть домкратом, подставить страховую опору.
  2. Ослабить крепление, отключить клемму «минус» с аккумуляторной батареи.
  3. Отсоединить провода от генератора.
  4. Вывернуть регулировочный, крепежные болты.
  5. Снять ремень.
  6. Извлечь устройство, разобрать.
  7. Проверка диодного моста генератора ваз 2110 мультиметром выполняется в режиме измерения сопротивления диапазон 0 – 2МОм. Кремневые диоды, используемые в схеме выпрямителя, пропуская в процессе работы ток до 80А, нагреваются. Охлаждающим радиатором служит установочная металлическая обойма. Конструктивно выпускаются два типа выпрямителей: с анодом, катодом на корпусе. Автомобилисты называют детали первого типа положительными, второго – отрицательными. Исправный диод в прямом направлении показывает сопротивление 0 Ом, в обратном — около 600 кОм. Нулевое значение в обе стороны – пробой прибора, высокое — обрыв. Дополнительные диоды проверяются аналогично.
  8. Обмотки возбуждения ротора испытываются тестером при положении переключателя 0 – 5Ом. Измерительные щупы подключаются к контактным кольцам. Величина сопротивления лежит в пределах 1.8 – 5 Ом. Меньше – замыкание, больше – разрыв.
  9. Обмотки статора тестируются на диапазоне 0 – 200Ом. Поочередное прикосновение к выводам двух исправных обмоток покажет на приборном индикаторе единицы Ом, отсутствие показаний – неисправность.
  10. Целостность изоляции обмоток замеряется путем прикасания одного щупа к контакту обмотки, другого к корпусу. Бесконечно большое значение говорит о норме.
Читать еще:  Коробка передач ваз 2181

Окончательную уверенность в исправности генератора даст испытание на стенде.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения генератора в автомобилях ВАЗ

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

  • Р — розовый.
  • Ф — фиолетовый.
  • О — оранжевый.
  • ЧБ — черно-белый.
  • КБ — коричнево-белый.
  • ЧГ — черно-голубой.
  • К — коричневый.
  • Ч — черный.
  • Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

  • Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  • Статор – неподвижная часть генератора, также имеет обмотку.
  • Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
  • Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
  • Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
  • Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
  • Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

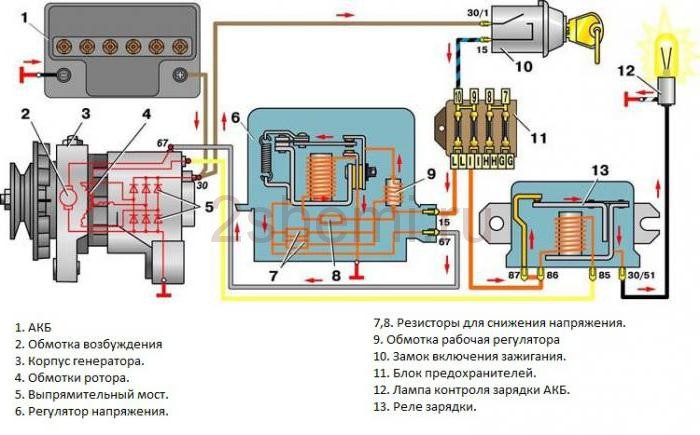

Схема подключения генератора ВАЗ-2106

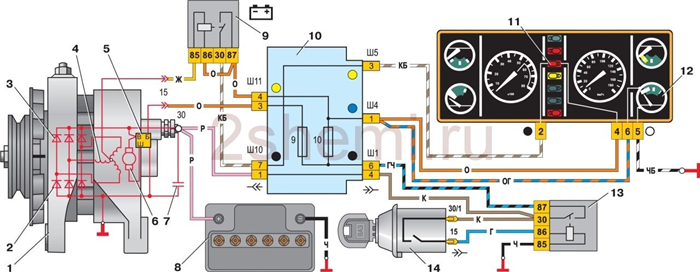

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

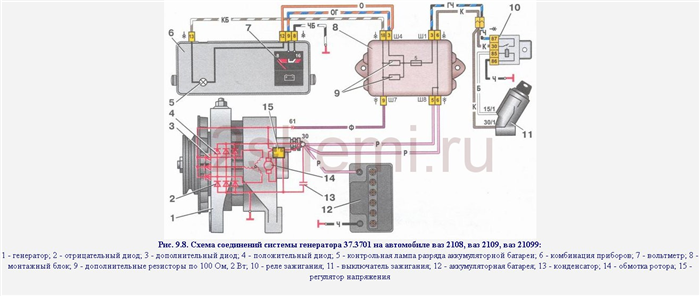

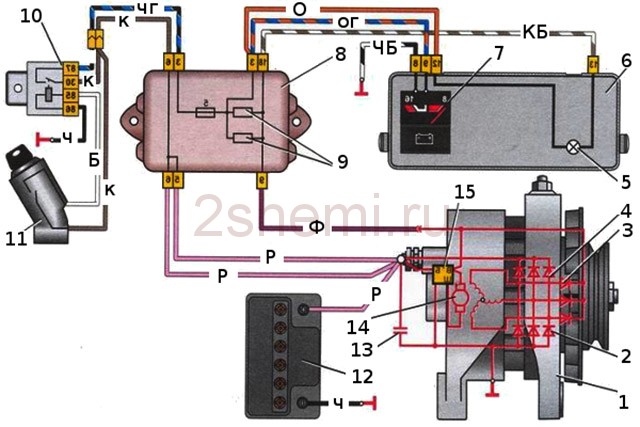

Схема подключения генератора ВАЗ-2109

  1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
  2. Отрицательный диод.
  3. Дополнительный диод.
  4. Положительный диод.
  5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
  6. Комбинация приборов.
  7. Вольтметр.
  8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
  9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
  10. Реле зажигания.
  11. Замок зажигания.
  12. Аккумуляторная батарея.
  13. Конденсатор.
  14. Обмотка ротора.
  15. Реле напряжения, расположено в подкапотном пространстве.

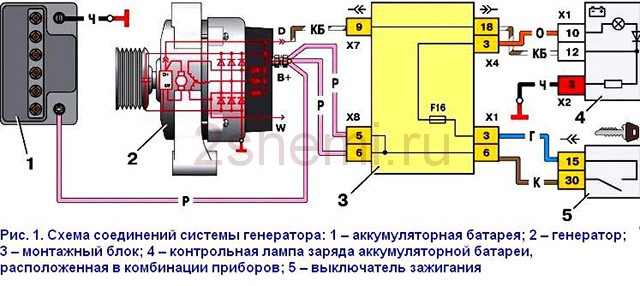

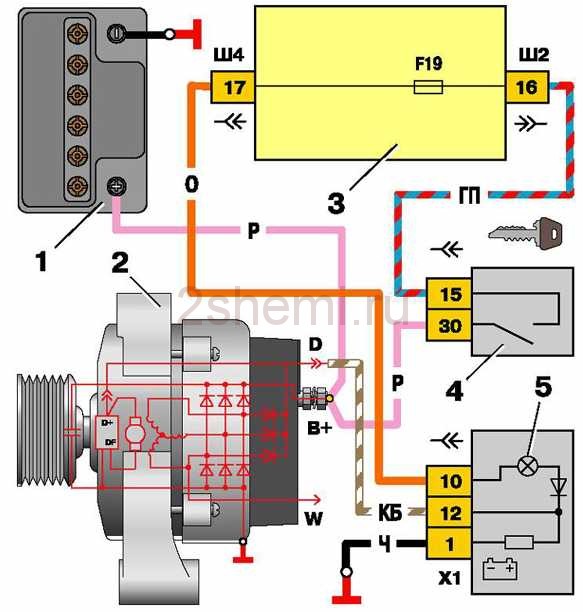

Схема подключения генератора ВАЗ-2110

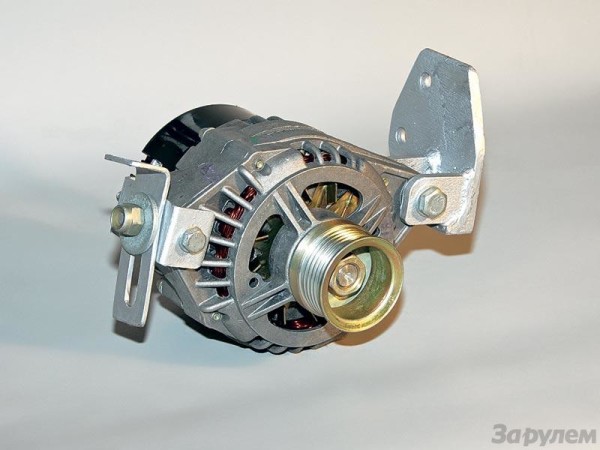

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

  1. Аккумулятор 12В;
  2. генератор 94.3701;
  3. монтажный блок;
  4. замок зажигания;
  5. контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

Читать еще:  Бампер бруклин на ваз 2110

  1. Отсоединить аккумуляторную батарею.
  2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
  3. Отсоединяем колодку с проводами с разъема генератора.
  4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего
    подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
  5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

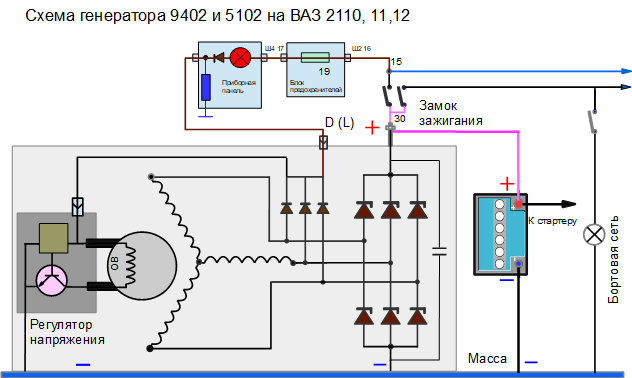

Схема генератора 9402.3701

Генераторы, которые могут быть установлены взамен 9402

9402.3701 АТЭ – 1 (Китай LKD)

0124 325 089 BOSCH 90 А

ELD-A-2110-14V-135A с обг. муф.

3747.3771-93 Электром. Чебоксары.

2110 СТАРТ – ВОЛЬТ Украина 135А

Принцип действия генератора

На автомобилях применяется трехфазный синхронный генератор. Принцип действия генератора основан на законе электромагнитной индукции. «Электродвижущая сила в обмотке возникает при изменении магнитного поля».

ЭДС генератора возникает в обмотке. Ротор служит для создания изменяющегося магнитного поля. Для намагничивания ротора в нем встроена обмотка возбуждения, Ток в нее подводится через щетки.

Обмотка статора трехфазная, соединенная в звезду. На выходе обмотки действует переменное напряжение, но в сети автомобиля и для зарядки аккумулятора необходимо постоянное напряжение, поэтому выход обмотки подключен к диодному мосту (выпрямителю).

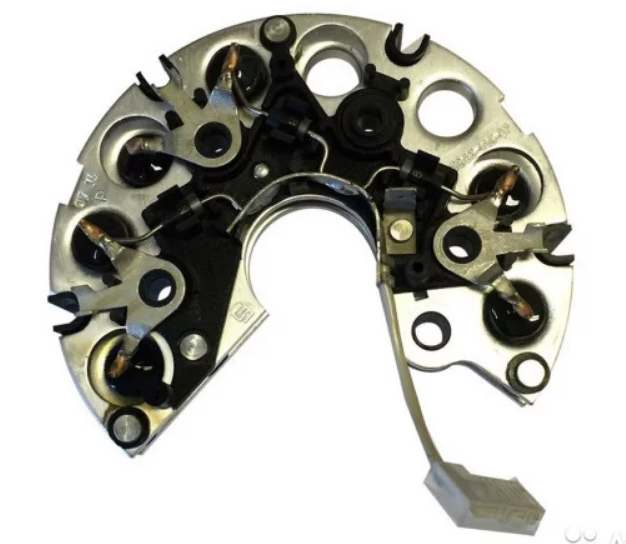

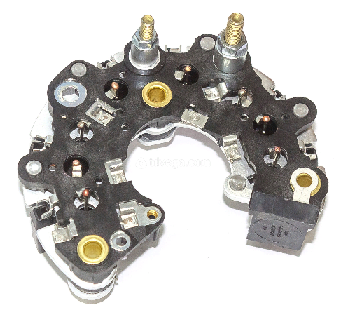

Диодный мост для генератора 9402.3701 БПВО 76-105/11, (Электромодуль), БВО 3 -105- 01 (Орбита)

Диодный мост для генератора 5102.3771 МП 13.80.3.2 (Орбита)

Выходное напряжение генератора, назначение регулятора напряжения

Напряжение, которое должно действовать в автомобильном электрооборудовании нужно поддерживать примерно 14 Вольт. Для этого в генераторе установлен регулятор напряжения

Регулятор напряжения включен в цепь возбуждения, то есть в цепь обмотки ротора, поэтому он конструктивно объединен со щетками. Регулятор все время включает и выключает ток возбуждения, тем самым поддерживая необходимый уровень напряжения генератора.

Регулятор напряжения генератора 9402

Регулятор напряжения генератора 5102

Работа схемы генератора

Такая схема считается устаревшей и в современных автомобилях уже не применяется.

Первоначальное возбуждение генератора

При запуске, первоначальное возбуждение происходит от аккумулятора. Потом, когда генератор заработает, он отдает часть своего тока на возбуждение.

При включении зажигания, ток от аккумулятора идет на плюс генератора, от этой точки через монтажный блок попадает к замку зажигания 301. Через контакты замка зажигания, с точки 151, питается система зажигания и цепь возбуждения генератора. Через 19-й предохранитель ток первоначального возбуждения проходит в щиток приборов, через лампочку «разрядки аккумулятора», и приходит к разъему D на генераторе. С этого разъема через шину доп. диодов попадает на регулятор напряжения. Напряжение, которое попадает на точку L, открывает транзистор регулятора, ток возбуждения проходит в ротор, и с него, через открытый транзистор регулятора на массу. Так замыкается цепь первоначально возбуждения. Лампочка загорается, подтверждая, что цепь возбуждения целая и генератор готов к работе. Небольшой ток этой цепи подмагничивает ротор, когда ротор начинает вращаться, его магнитные полюса, сменяя друг друга, создают изменяющееся магнитное поле пресекающее витки обмотки статора и в ней генерируется ЭДС, то есть, генератор возбуждается.

Возбуждение генератора во время работы, дополнительный выпрямитель

Напряжение на выходе генератора быстро повышается и становится выше ЭДС аккумулятора, теперь генератор становится источником, он начинает заряжать аккумулятор, и питать все приборы.

Для работы генератора, он должен обеспечивать себя током возбуждения, то есть часть тока, который выдает генератор, идет на его собственное возбуждение.

Аккумулятор нужен только для первоначального возбуждения. Ток первоначального возбуждения проходит от аккумулятора через замок зажигания и через лампочку.

Когда генератор возбудился, обмотка возбуждения питается прямо внутри генератора, через дополнительные диоды. Ток возбуждения не проходит через внешние цепи и замок зажигания. Такая система возбуждения генератора более надежна и исключает разрядку аккумулятора через обмотку возбуждения.

При запуске двигателя, ток возбуждения идет от аккумулятора, он ограничивается лампочкой и получается очень маленьким. Генератор слабо возбуждается и почти не сопротивляется вращению, это облегчает работу стартера и аккумулятора.

При включении зажигания лампочка загорается, через нее от аккумулятора идет ток, для первоначального возбуждения генератора.

Когда генератор заработал, лампочка получает плюс со стороны дополнительных диодов, а с другой стороны продолжает действовать плюс с выхода генератора, получается, что на лампочку действует один и тот же плюс с двух сторон, напряжение на лампочке становится равно нулю и лампочка гаснет, сообщая, что генератор нормально заработал.

Таким образом, если после запуска двигателя лампочка погасла, значит все нормально и генератор заработал. Если лампочка загорелась, значит, генератор престал работать.

Для повышения мощности генератора без изменения основных конструктивных параметров применяют трехфазную обмотку звездой, с выводом от средней точки и диодный мост на 8 диодов.

В этом случае удается получить дополнительную мощность третьей гармоники переменного несинусоидального напряжения, которая всегда действует, но в обычных шестидиодных схемах не используется.

Такой конструктивный прием – звезда со средней точкой и восьмидиодный диодный мост используют BOSCH и DENSO для многих своих изделий. Прибавка мощности получается примерно 10 %.

Так генератор 5102.3771 (шесть диодов) может отдать максимальный ток 80 А., а генератор 5102.3771-10 (восемь диодов), может отдать максимальный ток 100А

Генератор 9402.3701(шесть диодов) может отдать ток 80 А., а генератор 3202.3771 (восемь диодов) может отдать ток 90А.

Что может быть с генератором

Если двигатель заработал, а лампочка не погасла, значит генератор не заработал (проверьте ремень)

Если лампочка загорелась на ходу, то значит генератор перестал работать

Если лапочка помаргивает, это значит, что пора заменить щетки или регулятор напряжения целиком

Если лампочка слабо подсвечивается – генератор неисправен

Если лампочки светятся слишком ярко и помаргивают, а аккумулятор становится мокрым, значит напряжение слишком высокое, надо срочно заменить регулятор напряжения.

Если лампочка гаснет только на высоких оборотах, то генератор неисправен

Если генератор громко шумит, надо менять подшипники. Если генератор очень старый, то лучше поменять целиком генератор.

При любой неисправности надо ехать туда, где сделаю ремонт генератора, иначе через два часа можно безнадежно встать

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
