Схема и устройство печки ВАЗ 2107

Каждую осень хороший автолюбитель задумывается о подготовке автомобиля к зиме. Особенно тщательно стоит отнестись к подготовке печки ВАЗ 2107, которая хорошо должна обогревать автомобиль. Система отопления выходит из строя по разным причинам, и если летом вы на это не обращаете внимание, то зимой при сильных морозах замерзнут и запотеют изнутри все стёкла, и передвигаться на таком автомобиле станет опасно, а может даже и вообще невозможно.

Необходимо хорошо знать устройство печки, чтобы зимой у вас не возникли неприятные сюрпризы с отоплением салона.

Устройство печки

Печка состоит из следующих частей:

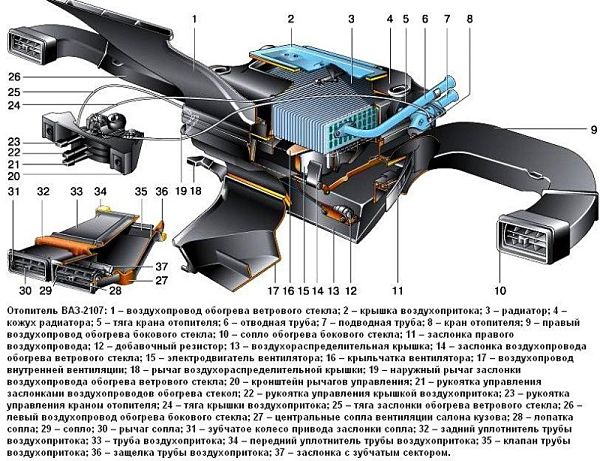

1. Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
2. Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
3. Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа;
2 — воздуховод обогрева лобового стекла;
3 — кожух радиатора;
4 — крышка воздухозаборника;
5 — радиатор отопителя;
6 — кран радиатора;
7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения;
10 — поворотные дефлекторы;
11 — заслонка воздуховода;
12 — воздухораспределительная крышка;
13 — направляющий кожух вентилятора;
15 — рычаг воздухораспределительной крышки;
17 — тяги управления;
19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

• Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
• Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
• С нее воздушный поток направляется в печку.
• Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
• Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
• Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха.
Основные части системы отопления:

1 — крышка распределения воздуха;
2 – электродвигатель вентилятора;
3 – вентилятор, корпус крыльчатки;
4 – кран отопителя;
15 – радиатор.

Управление печки осуществляется:

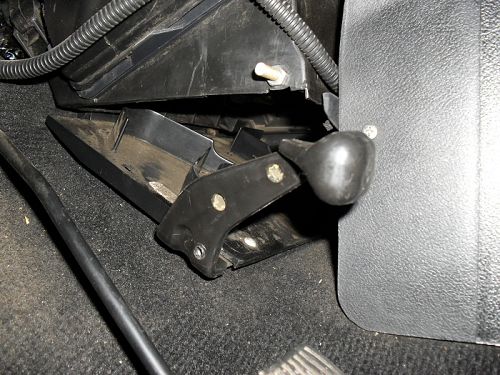

• Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
• Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

• Подтекание краника радиатора, патрубков, корпуса радиатора;
• Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

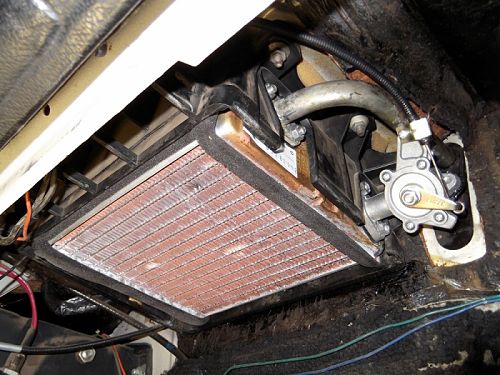

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

1. Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
2. Нижним рычагом, в блоке управления, закрываем заслонки;
3. Снимаем бардачок;
4. Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

• Ключом на 10 откручиваем кран от радиатора;

• Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
• Ключом на 10 откручиваем патрубок от краника;

• Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Меняем кран и не забывайте заменить прокладки на новые. Установка производится в обратной последовательности и не забудьте долить тосол в расширительный бачок!

Как сделать чтобы печка грела на ВАЗ: Видео

Печка ВАЗ 2107: устройство и ремонт

Каждый год осенью хороший автолюбитель должен задуматься о подготовке своего автомобиля к зиме. Большинство ограничиваются сменой резины и моторного масла. Но проверки требуют все системы, которые будут работать при пониженной температуре воздуха. К ним относится печка ВАЗ 2107, которой должен пользоваться каждый автомобилист.

На автомобилях вплоть до 40-50 годов 20 века не было печки, хотя горячий мотор сам по себе служил прообразом печки. Схема, при которой мотор и его охлаждающая жидкость служит источником тепла, была признана наиболее оптимальной, была реализована не сразу. Несмотря на мотор, который являлся источником тепла, схема отопления иногда включала в себя жаровню с углями под ноги пассажиру.

Система отопления автомобиля может внезапно выйти из строя по многим причинам, и если летом на это можно закрыть глаза, то зимой при низких температурах запотеют и замёрзнут изнутри все стёкла, и эксплуатация автомобиля станет опасной, а может быть и невозможной. Нужно хорошо знать и представлять себе устройство печки ВАЗ 2107, чтобы в холодное время года не было никаких неприятных сюрпризов с отоплением салона.

Схема отопления включает в себя следующие части:

• Отопитель, главной составной частью которого является радиатор 5; его задача – нагревать проникающий снаружи воздух;
• Вентилятор отопителя, или мотор (моторчик) 14, который направляет нагретый воздух в салон, он покоится в специальном кожухе 16 на эластичных подушках, гасящих вибрацию.
• Система управления отопителем — кнопка вентилятора, (можно пользоваться двумя режимами работы)18, три ручки управления режимами отопления;

1 , 9 – трубы воздуховодов обогрева боковых стёкол справа и слева;

2 — воздуховод обогрева лобового стекла;

3 — кожух радиатора;

4 — крышка воздухопритока;
5 — радиатор отопителя;

6 — кран (краник) отопителя;

7, 8 шланги радиатора для отвода и подвода горячей жидкости системы охлаждения.

10 — поворотные дефлекторы;

11 — заслонка воздуховода;

12 — воздухораспределительная крышка;

13 — направляющий кожух вентилятора;
15 — рычаг воздухораспределительной крышки;

17 — тяги управления;

19 — центральный воздуховод

Принцип работы системы отопления следующий:

• Воздух для отопления поступает снаружи, через «решётку» капота.
• В задней части моторного отсека находится специальная изолированная уплотнителем из резины коробка для воздухопритока.
• В ней воздушный поток направляется в отопитель, отделяясь от дождевой воды в случае ливня на улице. Пользоваться отопителем во время дождя можно, но воздух в салоне будет влажным, пока радиатор не нагреется.
• Далее воздух подогревается отопителем, точнее, его радиатором, который питается жидкостью системы охлаждения автомобиля. Степень нагрева регулируется количеством горячей жидкости, которое регулирует кран отопителя. Кран отопителя управляется гибкой тягой, идущей от рычага управления.
• Воздух может пассивно поступать в салон при высокой скорости движения автомобиля, так как он вытесняется поступающим в подкапотное пространство холодным воздухом, создающим зону повышенного давления, а может увлекаться включением вентилятора отопителя. Поэтому на высокой скорости можно пользоваться системой отопления без дополнительной нагрузки на сеть питания. Это включение осуществляется щелчком переключателя вентилятора, имеющего три позиции – нейтральную и две скорости включения: малую и повышенную. При тюнинге салона вместо переключателя может быть установлена кнопка. Эти скорости обеспечивает резистор, увеличивающий сопротивление цепи и снижающий скорость движения крыльчатки. Пользоваться принудительной циркуляцией воздуха следует на малых скоростях движения, а также при стоянии в пробках.
• Вентилятор «гонит» воздушный поток по системе воздуховодов в стороны, в боковые стёкла для обзора зеркал заднего вида, и тёплый воздух выходит из дефлекторных решёток, у которых можно изменять направление для лучшего обдува. Также тёплый воздух выходит по воздуховоду для обдува ветрового (лобового) стекла.

На рисунке синим цветом показана схема циркуляции холодных потоков воздуха, оранжевым – схема движения нагретого. Перечислим основные части системы отопления в «профиль»

1-крышка распределения воздуха;

2 – электродвигатель вентилятора (моторчик);

3 – «карлсон», корпус крыльчатки;

4 – кран отопителя.

15 – медная рубашка (корпус радиатора);

Управление отопителем осуществляется:

• Изменением положения воздухораспределительной крышки кожуха вентилятора с помощью рычага (вверх-вниз);
• Изменением положения рычагов рукояток блока управления (крышки притока воздуха, заслонки обогрева лобового стекла и боковых стёкол).

Какие неисправности чаще всего встречаются в системе отопления

• Негерметичность соединений (патрубки, краник отопителя, корпус радиатора), что проявляется течью;
• Неисправность электрооборудования системы отопления (переключатель режимов, предохранитель, окисление проводов, моторчик). Предохранитель вентилятора находится в блоке под номером F Вентилятор не потребляет слишком много энергии, поэтому предохранитель рассчитан на пропускаемый ток 10 А. Ниже помещена схема монтажного блока, искомый предохранитель красного цвета.

Самое главное, что на этом предохранителе расположены кроме крыльчатки, расположены лампы заднего хода и обогрев заднего стекла. Поэтому не рекомендуется надолго включать все потребители энергии и давать задний ход, например, чтобы выбраться из сугроба. Схема не предусматривает наличие реле для этих цепей.

Одной из самых распространённых операций является замена краника отопителя.

На ВАЗ 2107 иногда может подтекать лужица на передний коврик справа, к ногам пассажира. Значит, неисправен кран отопителя. Им приходится пользоваться достаточно часто.

Прежде, чем менять кран, нужно приобрести набор прокладок для него. Замена крана производится при холодном двигателе, а то можно обжечься. Мотор нужно глушить за полтора часа для комфортной работы.

• Когда мотор остыл, вначале ослабим хомут подводящего патрубка, и снимаем с крана (нижний патрубок);
• Нижний рычаг в блоке управления переводим в крайнее правое положение, тогда закроются заслонки.
• Убираем «бардачок»
• Снимаем воздуховод (справа) и разъединяем его с боковым дефлектором, затем снимаем его с кожуха радиатора отопителя. Теперь можно с помощью торцового ключа на 7 мм ослабляем тягу и снимаем её наконечник с крана.


• Берём накидной ключ 10 мм и освобождаем кран от радиатора;

• Снимаем кран отопителя, отсоединив патрубок. Из места разъединения может побежать тосол, который охлаждает мотор. Его нужно собрать.
• Берём ключ на 10 , отворачивает болты, которые крепят краник к патрубку.

• Разъединяем кран и патрубок. На этом снятие крана окончено.


Для установки нового крана нужно пользоваться новыми прокладками. После замены установку выполняем в точно такой же последовательности, только наоборот.

Пользоваться новым краном нужно осторожно, также требуется долить в мотор охлаждающей жидкости (точнее в расширительный бачок).

Схема и особенности печки ВАЗ 2107

Автомобили ВАЗ классического семейства оснащались достаточно производительной системой обогрева салона, обеспечивающей хороший прогрев салона в зимний период. Помимо высокой эффективности печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя в ней и есть слабые места.

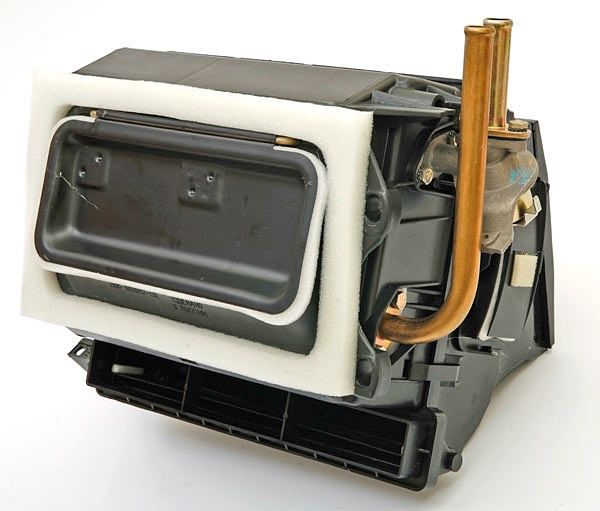

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног.
Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Механизм управления

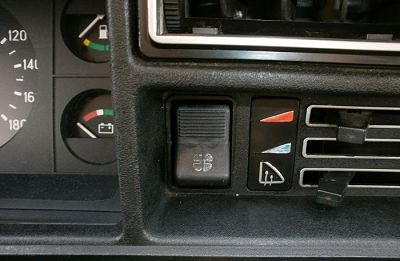

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
2. Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
   Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические.
К механическим неисправностям относятся:

• заклинивание крана подачи антифриза;
• засорение радиатора;
• обрывы тросов механизма привода;
• подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить.
И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

1. Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
2. Засорении радиатора.
3. Образовании воздушной пробки в радиаторе печки.
4. Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

Каково устройство печки на ВАЗ-2107

Классические модели ВАЗ являются шедевром лаконизма и простоты. До настоящего времени немало старых машин остается на ходу и продолжает служить своим владельцам верой и правдой. Система отопления, разработанная для них, отличается высокой эффективностью и надежностью. Расскажем далее, как устроена печка конкретно на ВАЗ-2107, и что за неполадки в ней происходят чаще всего.

Устройство печки

Конструктивно система обогрева ВАЗ-2107 состоит из нескольких элементов. Основным является радиатор – по нему циркулирует теплоноситель.

• кожух с заслонками и механизмом управления последними;
• электрический вентилятор печки;
• несколько воздуховодов;
• кран.

В устройстве рассматриваемой системы нет электроники и каких-либо сложных механизмов, что и обусловливает во многом ее надежность и простоту обслуживания.

Обогрев в 2107-й модели происходит благодаря циркуляции охлаждающей жидкости по большому контуру предназначенной для нее системы. Поступает тосол от мотора через патрубок непосредственно в радиатор печки, расположенный под приборной панелью. Интенсивность циркуляции регулирует специальный кран, подключенный тросовой тягой к рычажку, выведенному в салон.

Воздушный поток с помощью специальных рукавов распределяется по направлению к:

• центральной части салона;
• лобовому и боковым передним стеклам;
• ногам водителя и пассажиров.

На выходе воздуховоды оснащены дефлекторными решетками с заслонками, помогающими откорректировать направление струи или вообще перекрыть ей путь.

В печках ВАЗ для усиления теплообмена используется и электрический вентилятор. Находится он в корпусе обогревателя и располагается непосредственно за радиатором. У этого узла есть две скорости.

Дополнительно в системе установлено три заслонки. Одна из них регулирует подачу воздуха, забираемого извне. Следующая помогает эффективнее распределять его по рукавам. Водитель может выбрать, куда направлять тепло предпочтительнее в данный момент: на лобовое или боковые стекла либо непосредственно в салон. Последняя заслонка отвечает за подачу горячего потока к ногам.

Приток уличного воздуха обеспечивают заборники, находящиеся на самом капоте. Здесь имеется специальная система, помогающая отделить от него капли воды.

Управление

Принцип работы управления печкой ВАЗ построен на чистой механике. Внешне узел выглядит как небольшая панель с рычажками-ползунками и отдельной клавишей, активирующей вентилятор. Все это находится в области центральной консоли, то есть под рукой у водителя.

Устройство блока таково:

• самый верхний рычаг открывает (либо запирает) кран, обеспечивающей подачу охлаждающей жидкости;
• ползунок, размещенный посередине, соединен с заслонкой воздухопритока;
• нижний – распределяет тепло по рукавам.

Крайнее левое положение в первых двух случаях обозначает, что функция отключена, то есть печка не греет, и воздух извне не подается. Передвижение рычажков вправо обеспечивает активацию отопителя или открытие заслонки. Так, если обогреватель не задействован, но включен забор воздуха, то осуществляется вентилирование пространства кабины.

С последним, самым нижним переключателем все иначе. Если передвинуть его в крайнее левое положение, то тепло будет поступать к боковым окнам и в центр салона. В правой позиции горячий воздух направляется на лобовушку.

Предусмотренное конструкторами плавное регулирование всех трех ползунков позволяет максимально точно настроить работу печки.

Как работает отопитель

Принцип работы отопительного устройства весьма прост. После открытия крана охлаждающая жидкость начинает циркулировать по большому контуру и подается на радиатор печки. Когда заслонка приемника воздуха отодвинута, то тот проходит в радиатор, где нагревается и далее направляется в салон.

Если машина едет быстро, то естественного потока хватает, чтобы печка хорошо работала и эффективно отапливала кабину. В этом случае вентилятор не включают. В остальных ситуациях без него не обойтись.

Наиболее часто встречаемые неполадки

Благодаря простому устройству, отопитель 2107-й модели ВАЗ ломается крайне редко. Тем не менее иногда отказы случаются. Чаще всего это происходит по вине:

• закисшего крана;
• забившегося или треснувшего радиатора;
• обрыва тросового привода.

Наибольшие проблемы доставляет именно первый из упомянутых элемент. Беда в том, что в зимний период печка ВАЗ используется активно, тогда как летом, разумеется, простаивает в течение 4-5 месяцев. Из-за этого кран нередко забивается твердыми частичками, содержащимися в тосоле, и заклинивает. С приходом холодов его бывает очень трудно открыть, из-за чего рвется тросик или ломается сама запирающая арматура. Неисправный узел необходимо заменить.

Период простоя негативно отображается и на радиаторе. Без циркуляции ОЖ на стенках последнего образуются отложения и активируются окислительные процессы. В результате трубки теплообменника забиваются, а вслед за этим снижается и КПД печи в целом.

С профилактической целью радиатор необходимо регулярно промывать специальными составами. Закупорки устраняются механически.

Протечки – еще одна проблема, нередко возникающая в обогревателе. Происходят они из-за разрушения крана или утраты герметичности стыков патрубков, радиатора. Первые две поломки ликвидируются путем замены вышедшего из строя элемента, а последнюю – пайкой. По счастью, родные радиаторы на классике ВАЗ медные, а потому легко чинятся.

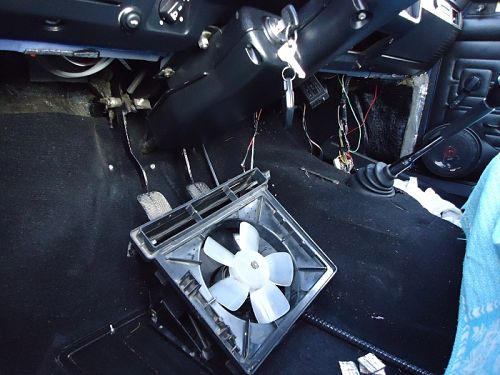

Еще иногда ломается вентилятор. Здесь неполадки возникают из-за:

• перегорания мотора;
• обрыва провода в цепи;
• поломки кнопки.

Печка утратила эффективность – причины

Если отказ одного из элементов системы обогрева диагностировать нетрудно, то со случаями утраты эффективности зачастую разобраться самостоятельно бывает нелегко.

Так, когда печка дает слишком мало тепла на максимуме, то допустимо заподозрить такие неполадки:

• закупорка основного или печного радиатора;
• износ уплотнителя заслонки воздухоприемника;
• неисправность системы охлаждения.

Начинать поиск проблемы рекомендуем с радиатора отопителя. Для этого:

• запустите двигатель;
• разогрейте его до рабочих показателей;
• поставьте регулятор печи на максимум;
• ощупайте радиатор, а также патрубки, присоединенные к крану.

Если последние оба горячие, то скорее засорился теплообменник – его придется чистить или менять. Когда же и шланги холодные – возникли неполадки в системе охлаждения. Нагрев лишь патрубка, ведущего к крану, говорит о заклинивании последнего или обрыве тягового тросика.

Надлежаще высокая температура радиатора на фоне низкой эффективности печки указывает на проблемы с притоком воздуха. Здесь чаще всего выходит из строя прокладка заслонки.
