Прошивка ваз 2107 инжектор своими руками

Чип-тюнинг Ваз-2107 1.6 л. 75 л.с. Отчет

Центром Вечный Двигатель был выполнен чип-тюнинг автомобиля Ваз 2107.

Все началось с того, что клиент обратился с жалобой на ошибку по низкой эффективности катализатора.

Выполнив диагностику и убедившись в отсутствие прочих проблем по работе двигателя, мы предложили клиенту прошивку на Евро-2 (с отключенным контролем катализатора) и физическим демонтированием катализатора. На что клиент дал положительный ответ, и мы приступили к работе.

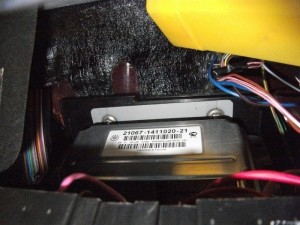

Первым делом, мы определили какой на данном автомобиле установлен ЭБУ. Им оказался ЭБУ Итэлма М73 (еще мог стоять Январь 7.2, Bosch 7.9.7 или М74). Данный тип блоков управления программируется через специальный кабель, подключаемый непосредственно к разъему ЭБУ. Эту операцию можно выполнить, не снимая ЭБУ со штатных креплений за бардачком автомобиля.

Вторым этапом мы считали заводскую прошивку, а по ее идентификаторам подобрали тюнингованный вариант Евро-2.

Загрузка файла модифицированной прошивки заняла примерно 15 минут рабочего времени.

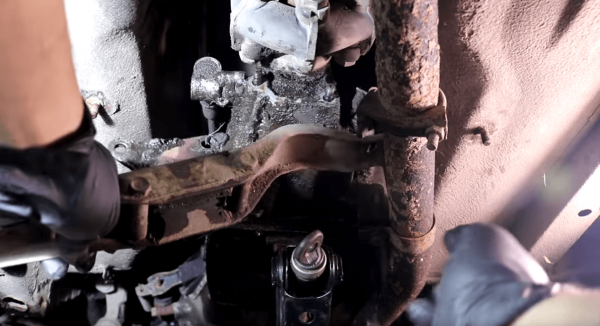

Как только работы по электронной части были завершены, мы приступили к слесарному этапу. Ваз-2107, пожалуй, один из очень немногих автомобилей, где вместо катализатора можно вварить обычную трубу-проставку, а не пламегаситель. Все потому, что в «классике» такая конструкция выхлопа. Как минимум, на «классике» нет гофры, которая стоит после катализатора и постоянно прогорает при его отсутствии. Поэтому на автомобилях Ваз-2107 вместо катализатора можно вварить трубу-проставку. Именно так мы поступили и в описываемом случае.

Через час слесарно-сварочных работ выхлоп стал чуть менее экологичным, зато мотору стало проще “дышать”, за счет чего повысились его тягово-динамические характеристики. Дальше мы завели машину, убедились, что ошибка P0420 больше не загорается и отправились с клиентом на тест-драйв.

По результатам тест-драйва клиент сообщил, что даже и не думал, что простое удаление катализатора может дать такой существенный прирост мощности.

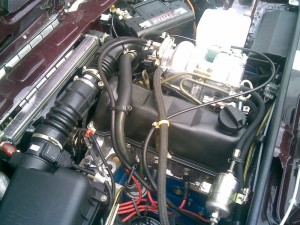

Тюнинг инжекторного двигателя на ВАЗ 2107 своими руками

Сегодня разговор пойдет о том, стоит ли делать тюнинг двигателя ВАЗ 2107 и менять карбюратор на инжекторный впрыск топлива. Вначале расскажем о разнице между двумя системами подачи топлива, недостатках и преимуществах, затем о том, сколько будет стоить тюнинг, затем о том ассортименте необходимых деталей для начала работы, и, если решимость у читателя не улетучилась, опишем этапы.

Что такое инжектор

Инжекторный впрыск (электронный впрыск топлива, или управляемый электромагнитный клапан с обратной связью) – это принцип работы двигателя, при котором смесь паров топлива и воздуха образуется прямо в камере сгорания.

Преимущества инжектора

  • более точное дозирование топлива;
  • топливо лучше горит, КПД двигателя выше;
  • снижаются затраты на бензин;
  • снижается загрязнение окружающей среды;
  • ВАЗ 2107 с инжектором гораздо лучше слушается педали газа;
  • поиск неисправности системы питания можно быстро найти даже самому, подключив свой ноутбук к «умному» инжектору (если установлена программа);
  • для начинающих водителей электронный впрыск хорош тем, что не даёт заглохнуть мотору, сам решает, какие набрать обороты, облегчает трогание не подгазовывая и т.д;
  • устойчиво держит холостые обороты, при холодном запуске, не нужен «подсос»;
  • двигатель более тихо работает, так как устанавливается гидравлический натяжитель цепи;
  • не требуется регулировка клапанов, так как установлены гидравлические компенсаторы и отсутствие зазоров поддерживается автоматически;
  • в итоге инжектор мощнее на 15-18 лошадок;

Недостатки инжектора

  • инжектор капризен, требует регулярного обслуживания и чистки (иначе уменьшается количество и качество впрыска), и появляется потеря мощности, двигатель работает неустойчиво, происходит повышение токсичности выхлопа;
  • так как под инжектор классики и ВАЗ 2107, в частности, не разрабатывался новый тип двигателя, а «брали, что было», то доступ ко многим частям тягового агрегата затруднён, и провести ремонт своими руками чего бы то ни было бывает трудно;
  • установка катализатора низкая, ниже редуктора заднего моста, на высоте 10-11 см, сразу забудьте о езде по скошенному полю за грибами;
  • заправляйтесь где хотите, но приучите свой ВАЗ 2107 к отличному бензину. В противном случае, заглохнете.
  • Если заглохнете на инжекторе, вы «как на иномарке», заглохнете надолго. Светит эвакуатор и автосервис.
  • Когда заводите двигатель, пусть несколько секунд ключ побудет в положении включения зажигания. Это даст возможность бензонасосу создать давление топлива, иначе он выйдет из строя.
  • Сколько стоит тюнинг карбюраторного ВАЗ 2107 с переделкой на инжекторный впрыск?
  • Если вы обратитесь к знатокам в сервис, то вы потратите на тюнинг около 30 тыс. руб. в ценах лета 2014, когда рубль был более – менее стабилен на детали и работу, за всё «под ключ». Может, даже получите гарантию.
  • Если вы уверены в своём знании и опыте, то, походив по авторазборам, можете приобрести всё б/у, но рабочее, за 12-15 тыс. руб., и пропасть в гараже надолго, делая тюнинг не только своими средствами, но и «своими руками», для этого нужно быть «рукастым» и разбираться в железе, но ещё больше «головастым» и разбираться в электрике.
  • Стоимость нового шестёрочного двигателя вместе с инжектором – 55000 руб. Встанет на ВАЗ 2107. Вариант с гарантией. Если выбрали тюнинг в автосервисе — получите и гарантию на комплект и на установку.
Читать еще:  Крепление мотора ваз 2110

Необходимые запчасти

Если всё – таки есть решение самому провести тюнинг двигателя, то вот примерный перечень деталей, которые необходимо приобрести своими силами:

  • головку блока цилиндров с 21214;
  • её педаль газа;
  • МЗ кронштейн;
  • также шкив с распределённым впрыском;
  • прошивку для ЭБУ январь 5.1.1.;
  • бензонасос Волга (Bosch) с кронштейном;
  • сборный дроссель с прокладкой, редуктором холостого хода;
  • провода зажигания высоковольтные для восьмиклапанного двигателя;
  • трос газа (можно с классики);
  • фильтр топлива для инжекторного двигателя;
  • магистраль;
  • датчики детонации, скорости;
  • ресивер с рампой от 21214;

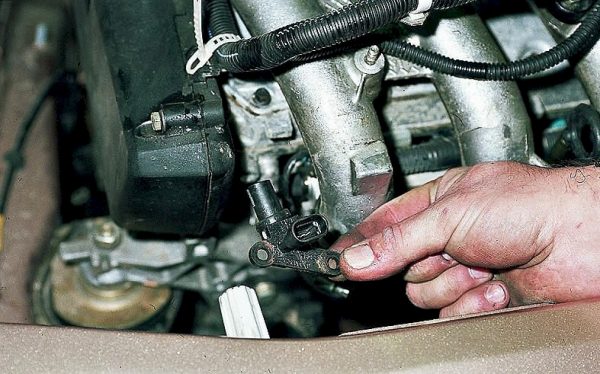

  • крышка двигателя с датчиком положения коленвала;
  • жгуты проводов под впрыск;
  • заглушки бензонасоса и прерывателя;
  • датчик температуры тосола;
  • датчик массы расходуемого воздуха;
  • модуль зажигания нивовский;
  • тройник с ГБЦ;

….. и также все штатные прокладки и уплотнители, которые заменим по ходу установки.

Последовательность работы

  1. Сливаем тосол ниже высоты головки блока цилиндров.
  2. Снимаем карбюратор.
  3. Снимаем впускной и выпускной коллекторы.
  4. Снимаем прерыватель – распределитель с катушкой.

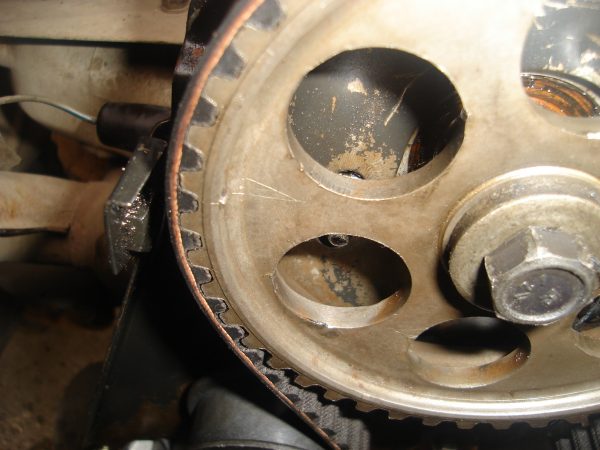

  5. Снимаем с коленвала шкив, меняем переднюю крышку двигателя на новую, с местом для датчика коленвала.
  6. Ставим шкив новый, с зубцами для датчика, не забывая про метки.
  7. Ставим новую головку блока 2124. Можно новую сборную, можно пустую, но тогда придётся всё переставлять со своей, а можно оставить свою классическую, но растачивать под новый профиль окон впуска и под дополнительные шпильки своими руками;
  8. На тройник головки блока ВАЗ 2107 ставим Датчик ОЖ, сверля отверстие и нарезая резьбу под датчик. Затем устанавливаем его.
  9. На головку блока после прокладки закрепляем трубы впуска и выпускной коллектор, на впуск ставим рампу с форсунками, приворачиваем. Затем надо надеть ресивер, с дроссельным узлом и завернуть.
  10. На посадочные места бензонасоса и прерывателя крепим по заглушке.
  11. Ставим поближе к цилиндрам датчик детонации, лучше на винт заглушки прерывателя.
  12. Ставим модуль зажигания; для этого болгаркой ровняем площадку своими руками (осторожно, искры и бензиновые пары могут вызвать пожар и взрыв!) рядом с бачком тормозной жидкости и крепим «нивовский девайс». Там подальше от жара, что для электроники лучше.
  13. Ставим фильтр тонкой очистки между трубкой подвода и магистралью, проще ставить от Волги на хомутах;
  14. Ставим обратку так же, в виде второй магистрали по днищу машины до бака;
  15. Там же под днищем около крепления троса спидометра и КПП ставим скоростной датчик;
  16. Ставим обратку в бензобак, главное герметично, просверлив в заборной крышке дырку и вставив трубку;
  17. Ставим бензонасос. Его лучше ставить подальше, так как он гудит. Например, на колёсную арку в багажник:
  18. Подключаем шланги бензонасоса по схеме забор – насос – магистраль подачи – обратка – трубка в бензобак. Хомуты нужны крепкие, иначе будет вонять бензином из багажника в салон.
  19. Ставится педаль газа, закрепляем на ней трос газа, трос закрепляем к дросселю и на кронштейн ресивера. Трос не нужно сильно натягивать. Руками проверяем натяжение.
  20. Электрика: требуется установить всю новую проводку, бортовой компьютер, подключить все датчики системы впрыска топлива. Чтобы отбить охоту у новичков, скажем только, что нужно не только выкроить длины всех цепей до датчиков, но и профессионально паять, обходясь минимумом соединений для профилактики «закисания клемм».
  21. При этом придётся проводить отдельные электрические цепи руками: чёрно – белый, чёрно – красный, красный, серый, белый с полосой, голубой с полосой, коричневый с полосой провода. Их нужно провести на АКБ, бензонасос, зажигание, лампочку подсоса, на тахометр, вентилятор, реле вентилятора и все датчики.

Совет: до начала покупки всех деталей и траты основных финансовых средств разберитесь, какие провода куда подключать, если вы решили заняться поставить инжектор своими руками.

  • Наконец, устанавливается система зажигания – катушка, провода высокого напряжения.
  • Теперь приятный звук инжекторного двигателя может порадовать владельца. Вы совершили большую работу!

    Чип тюнинг ВАЗ 2107 – ответы на главные вопросы

    Первые варианты программ для чип-тюнинга ВАЗ-2107 с инжекторным двигателем появились в 2008 году. В том же году испытания автомобилей с улучшенными характеристиками мотора показали, что изменение параметров блока управления существенно и положительно влияет на показатели мощности данной модели.

    1 Чип-тюнинг ВАЗ 2107 – вопросы необходимости

    Модель отечественного автомобиля ВАЗ 2107 пользуется огромной популярностью в России из-за низкой стоимости машины, недорогой эксплуатации, простоты и надежности. По своим характеристикам модель практически ничем не отличается от других отечественных автомобилей, поэтому процесс чип-тюнинга ВАЗ 2107 во многом схож с процессом тюнинга других моделей с инжекторными двигателями.

    Управляемость и динамические показатели российских моделей автомобилей всегда были на довольно низком уровне, поэтому желание многочисленных владельцев модели ВАЗ 2107 с двигателем инжекторного типа улучшить управляемость, мощность и другие показатели своего автомобиля, включая инжектор, вполне оправдано.

    Читать еще:  Замена опорных подшипников ваз 2110 видео

    Многим владельцам автомобилей модели ВАЗ 2107 программный чип-тюнинг просто необходим, так как эта процедура не только улучшает показатели машины, но и способствует нормализации работы ЭБУ двигателя – кроме того, инжектор начинает работать намного лучше. Но всегда необходимо помнить о том, что чип-тюнинг блока управления ВАЗ 2107 следует делать только на исправном двигателе, который прошел полный технический осмотр специалистами.

    2 Варианты программ чип-тюнинга ЭБУ ВАЗ 2107 с инжекторным двигателем

    На сегодняшний день было разработано множество различных программ для тюнинга ВАЗ 2107, однако не все они соответствуют необходимым стандартам качества. Именно по этой причине, специалисты рекомендуют прибегать к проверенным программам, так как установка некачественной, даже в случае с моделью ВАЗ 2107, может привести к нежелательным последствиям для электронного блока управления двигателем и других систем автомобиля, таких как инжектор или коллектор двигателя.

    Проводить процедуру чип-тюнинга блока управления рекомендуется исключительно в специализированных сервисах, в которых сначала продиагностируют двигатель, инжектор и другие системы автомобиля и порекомендуют наиболее оптимальный вариант чип-тюнинга. При этом стоит помнить, что программный тюнинг никак не влияет на износ мотора автомобиля и электронного блока управления, а тюнинг инжектора при правильном подходе может способствовать уменьшению общего расхода топлива и улучшению стойкости к износу двигателя.

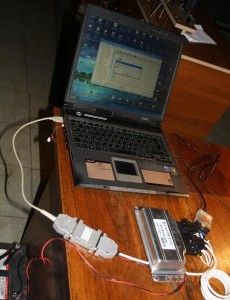

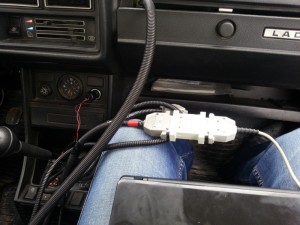

    3 Чип-тюнинг ВАЗ 2107 с инжекторным двигателем своими руками

    Автомобили отечественного производства не отличаются сложными электронными системами и пользуются популярностью у автолюбителей именно благодаря своей простоте в эксплуатации и обслуживании. Процесс улучшения динамических характеристик автомобиля можно проводить и своими руками, но в этом случае существуют определенные риски повредить электронный блок, инжектор и другие системы, о которых необходимо помнить.

    Не стоит переоценивать своих возможностей и думать, что процесс самостоятельного чип-тюнинга ВАЗ 2107 дело простое. Можно довериться профессионалам, однако при должном настрое и знании всех основных навыков и информации о процессе произвести программную настройку блока управления ВАЗ 2107 можно эффективно и самостоятельно.

    За показатели динамики в автомобиле отвечает электронный блок управления двигателем – именно там происходят все основные процессы и именно обновление его прошивки позволяет подкорректировать некоторые данные и тем самым улучшить показатели двигателя. Обычно для инжекторных моторов прибавка в мощности после качественного чип-тюнинга составляет от 7 до 10%. Для того, чтобы провести самостоятельное обновление прошивки, в первую очередь необходимо отсоединить контроллер ЭБУ из специальной секции. Для этого на щитке необходимо отсоединить провода, затем с помощью ключа ослабить крепежный механизм, извлечь электронный блок и контроллер, и, не снимая чипа, подключить выбранную программу. Но стоит быть предельно внимательным не только в процессе выбора программы для тюнинга, но и при действиях “на месте”, проделывая механическую работу.

    4 Выводы, цены и рекомендации по тюнингу ВАЗ 2107

    Несмотря на то, что на автомобиле ВАЗ 2107 можно провести чип-тюнинг самостоятельно, все же лучше доверить это дело профессионалам – это позволит избежать рисков нежелательных последствий. Что касается цены, то она будет зависеть от желаемого результата. Чип-тюнинг позволяет увеличить мощность двигателя и тяговитость, уменьшить расход топлива до 5 %, а также улучшить разгонную динамику автомобиля. Если владельцу необходим комплексный подход к тюнингу с использованием качественной программы, то цена зависит от типа двигателя и степени его износа, а также квалификации специалистов.

    Тюнинг двигателя ВАЗ 2107

    Практически каждый водитель ВАЗ 2107 хотя бы раз оказывался в такой ситуации, когда мощности двигателя не хватало для какой-либо операции: обгона или, например, подъёма в горку. Поэтому усиление имеющихся характеристик мотора — вполне объяснимое желание водителя, когда он начинает задумываться о тюнинге двигателя.

    Тюнинг двигателя ВАЗ 2107

    Что такое тюнинг двигателя на «семёрке»? Ведь заводской силовой агрегат уже содержит все необходимые элементы для стабильной работы авто, насколько безопасно самому проводить какие-либо доработки? Пожалуй, это те главные вопросы, которыми задаётся любой собственник ВАЗ 2107.

    «Семёрка» изначально имеет такую конструкцию, которую легко можно доработать и усовершенствовать. Поэтому тюнинг двигателя, выполненный последовательно и грамотно, можно считать той работой, которая не просто увеличит мощность мотора, но и облегчит управляемость автомобилем.

    Тюнинг двигателя на ВАЗ 2107 — это комплекс процедур, направленный на усовершенствование имеющихся характеристик мотора.

    В зависимости от возможностей владельца и конечных целей, варианты тюнинга автомобиля могут быть самыми разными.

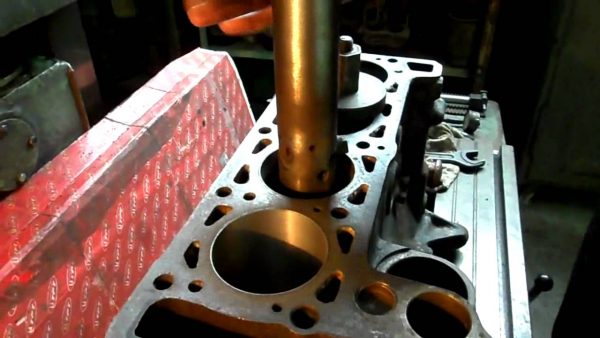

    Расточка блока цилиндров

    На ВАЗ 2107 устанавливаются тяжёлые поршни, поэтому расточка блока цилиндров значительно облегчает работу мотора. Суть модернизации БЦ проста: двигателю больше не придётся компенсировать увеличенную инерцию из-за работы тяжёлых шатунов и поршней, следовательно, весь ресурс будет направлен на мощность во время движения.

    Оптимальным вариантом станет замена поршневой группы на более лёгкую, но блок цилиндров стоит недёшево, поэтому большинство автовладельцев прибегает к расточке, то есть к расширению имеющегося объёма БЦ.

    Читать еще:  Тормозные колодки на ваз калина

    Очень важно иметь практический опыт такой работы. В противном случае почти наверняка можно загубить сам мотор. Важно знать, что обычно к расточке блока цилиндров на ВАЗ 2107 прибегают в том случае, если приходится ремонтировать или оптимизировать старый двигатель. Потому что только специалист автомастерской может надлежащим образом выполнить эту работу.

    Видео: расточка цилиндров мотора ВАЗ 2107

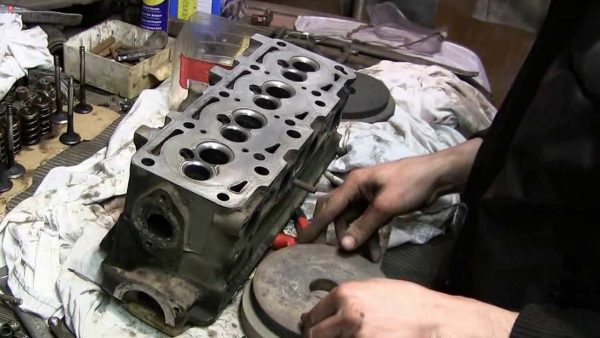

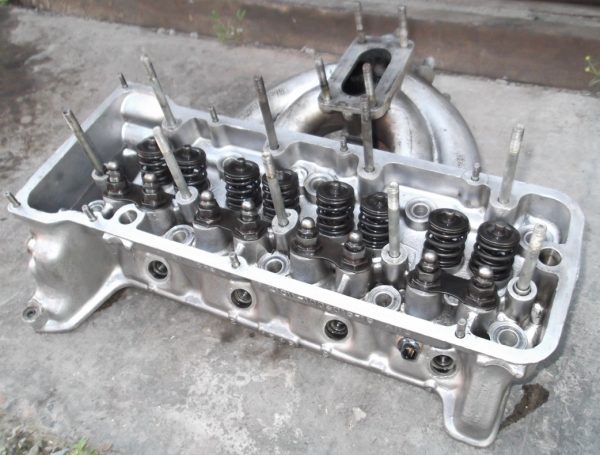

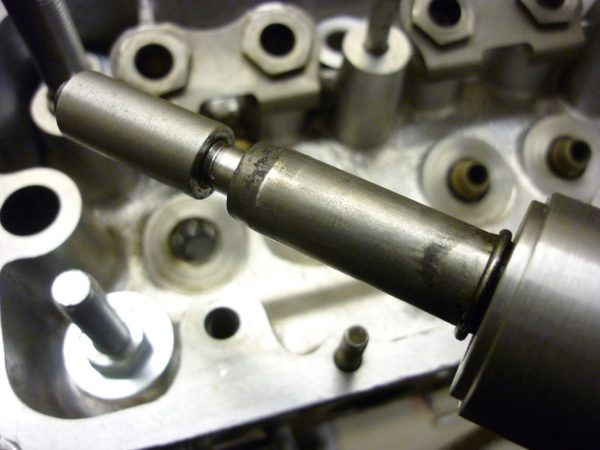

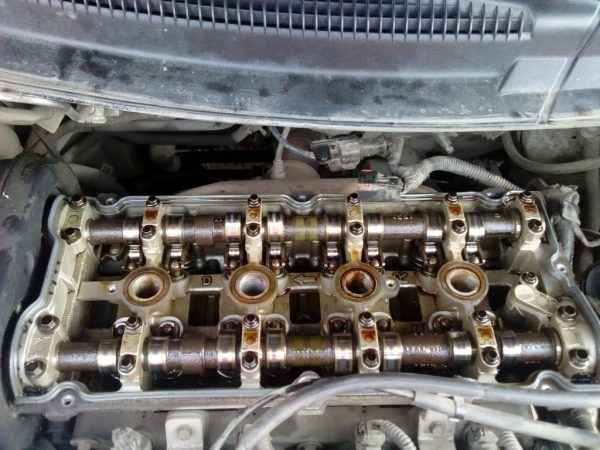

    Модернизация головки блока цилиндров

    ГБЦ (головка блока цилиндров) является одной из важнейших составляющих мотора ВАЗ 2107. Этот узел размещается в верхней части самого блока цилиндров. Именно ГБЦ отвечает за создание оптимальных условий работы мотора, так как в ней происходит процесс сгорания топливовоздушной смеси.

    Поэтому одним из вариантов тюнинга двигателя автослесари считают именно доработку ГБЦ, что позволит расширить её возможности в плане ускорения процессов сгорания.

    Суть такой модернизации заключается в том, что нужно будет проточить впускной и выпускной коллекторы. Это сложная работа, так как материал изготовления коллекторов на «семёрке» — чугун, который трудно поддаётся расточке.

    Порядок работы по модернизации

    Модернизация головки блока цилиндров должна проходить строго по следующему плану:

    1. Снять ГБЦ с двигателя.
    2. Очистить поверхность головки от мусора, грязи и нагара. Использовать бензин.

    Видео: доработка ГБЦ на «классике»

    После всех этапов работы рекомендуется продуть ГБЦ баллончиком со сжатым воздухом, чтобы устранить пыль и стружку. Если в процессе модернизации все действия были выполнены правильно, то мощность двигателя увеличится на 15–20 лошадиных сил.

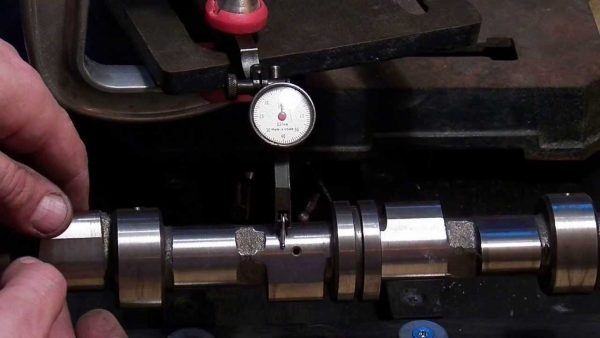

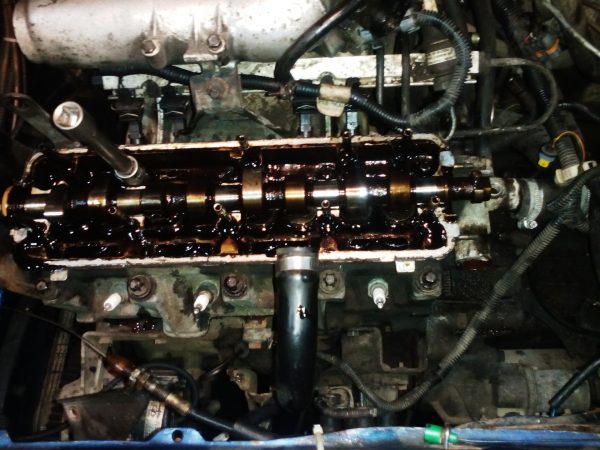

    Замена распределительного вала

    Заводской распредвал ВАЗ 2107 распределяет мощности примерно в равных объёмах на любых оборотах. Однако он не оптимизирован под малые обороты, поэтому для более качественной работы можно заменить стандартный распредвал на вал с малой фазой, что даст быстрое закрытие клапанов и, как следствие, более комфортную работу мотора на малых оборотах. В противовес валу с малой фазой можно выбрать вал с широкой фазой — его работа направлена на предоставление преимуществ при работе мотора на высоких оборотах.

    Выбор нового распредвала — это целиком прерогатива водителя. Так как низовой вал хорош для буксировки или внедорожной езды. Его часто устанавливают любители неспешной городской езды. Верховой вал даёт явные преимущества на обгоне — его рекомендуется ставить при спортивном тюнинге автомобиля.

    Порядок замены

    Заменить распределительный вал можно и самостоятельно. Для этого важно соблюдать следующий регламент работы:

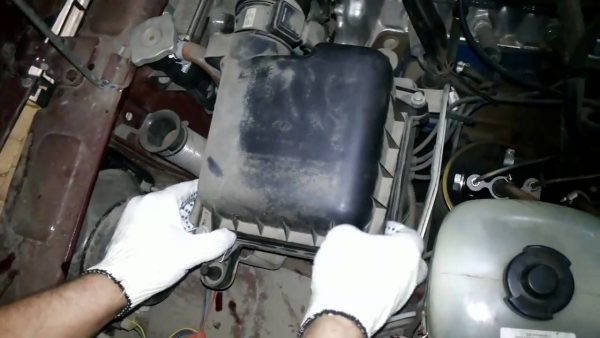

    1. Демонтировать короб воздушного фильтра под капотом, выкрутив винты.
    2. Отсоединить все подключенные к фильтру провода и тросики.

    Установку нового распредвала произвести в обратной последовательности.

    Видео: порядок установки нового распредвала

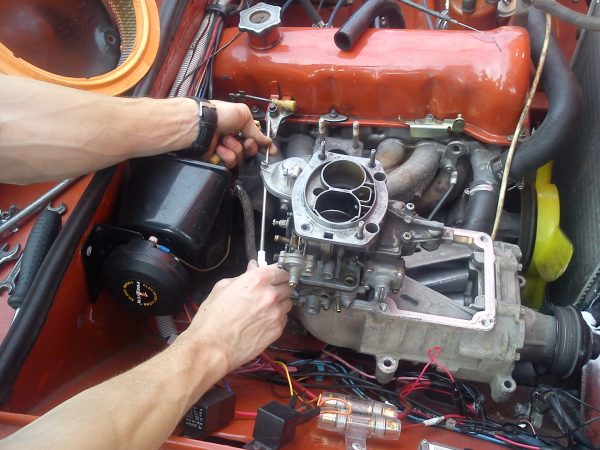

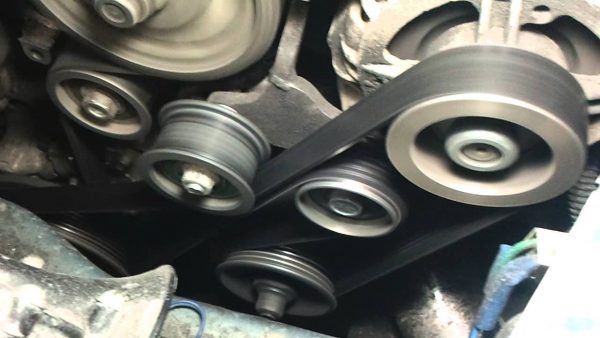

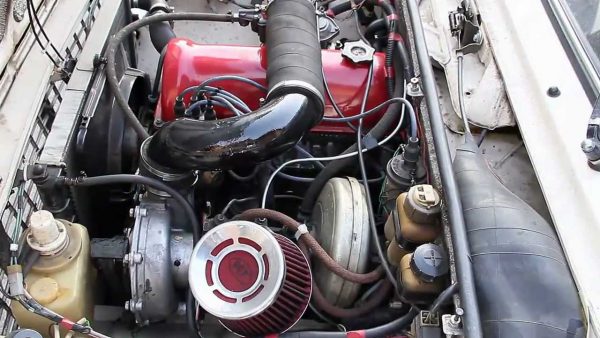

    Компрессор на ВАЗ 2107

    Ещё одним способом, как повысить мощность силового агрегата, считается установка компрессора. Это устройство будет способствовать нагнетанию горючего, что, в свою очередь, неизменно повлечёт за собой увеличение мощностных характеристик мотора.

    Большинство автовладельцев рекомендуют устанавливать компрессор определённой марки, а именно ПК05D, так как именно это устройство обладает теми характеристиками, которые оптимально подходят для ВАЗ 2107. Немаловажным фактором будем считать и то, что монтаж ПК05D не предполагает его внедрения в поршневую группу двигателя «семёрки». К тому же компрессор работает удивительно тихо, поэтому при езде водитель и пассажиры не будут испытывать дискомфорта.

    Для установки компрессора на ВАЗ 2107 нужно будет выполнить ряд действий:

      Снять ремень генератора, ослабив отвёрткой крепления шкивов.

    По различным оценками автовладельцев, установка ПК05D позволяет значительно облегчить управляемость «семёрки», а также существенно увеличить мощность при подъёмах в горку, обгоне и разгоне.

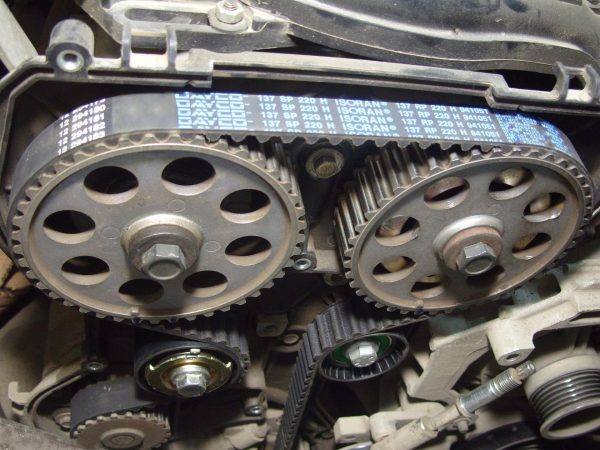

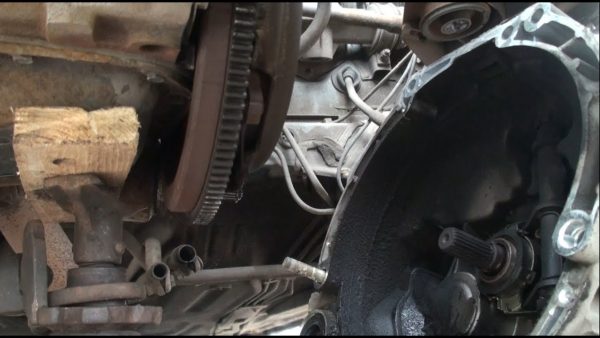

    16-клапанный двигатель на «семёрку»

    На ВАЗ 2107 с завода устанавливается 8-клапанный силовой агрегат. Разумеется, одним из самых простых способов тюнинга можно считать замену на 16-клапанный двигатель. Традиционно выбирается двигатель от ВАЗ 2112, так как он практически идентичен по габаритам мотору с ВАЗ 2107 и отвечает всем требованиям мощности и экономичности.

    Установка 16-клапанного мотора на «семёрку» проводится по следующему алгоритму:

      Подготовить мотор к установке. Для этого нужно снять маховик и обточить венец с внутренней стороны. Обточка необходима для того, чтобы детали стартера более легко соединились со сцеплением маховика. Помимо обточки потребуется заменить подшипник первичного вала на подшипник от 2112, иначе новый двигатель просто не войдёт в место посадки.

    Видео: порядок установки

    16-клапанный двигатель вместо 8-клапанного — оптимальный вариант для тех водителей, которые хотят чувствовать быструю отдачу от своих действий во время езды, оптимизировать мощности мотора и ресурс всего автомобиля в целом.

    Таким образом, любой вид тюнинга двигателя ВАЗ 2107 способен превратить машину в более скоростную и выносливую модель. Однако при выполнении любого вида работ следует придерживаться регламента и техники безопасности, в ином случае лучше обратиться к опытным специалистам.
