Регулятор холостого хода ваз 2114 неисправности

Признаки неисправности датчика холостого хода ВАЗ 2114. Точно определяем поломку

Для водителя полезно знать признаки неисправности датчика холостого хода ВАЗ 2114. Ведь от правильности настройки холостых оборотов в автомобиле зависит его экономичность. Датчик хода позволяет поддерживать обороты при работе двигателя без нагрузки. Он представляет собой простой электродвигатель, снабженный иглой. Он гарантирует подачу воздуха в мотор, работающий на малых оборотах. После включения зажигания, работать начинает и датчик. Работает эта схема следующим образом, игла, двигаясь, перекрывает в патрубке дросселя калибровочное отверстие.

Воздуховод может либо перекрываться полностью, либо частично. Это обеспечивает надежность работы автомобиля при работе на малых оборотах. Часто это приспособление называют РХХ (регулятор холостого хода), это наименование можно встретить и в обиходе.

Содержание

Проблемы

Признаки неисправности датчика холостого хода ВАЗ 2114, достаточно разнообразны. Это делает диагностику несколько сложной. Некоторые признаки являются схожими с другими поломками. Неопытные водители зачастую ошибаются при диагностике, что вынуждает производить их лишнюю работу. Как правило, признаков неисправности несколько:

• Плавают обороты на холостых. Особенно это выражено при включении большого числа энергопотребителей;
• При переключении на нейтраль мотор глохнет, то есть полностью отсутствуют холостые обороты;
• Мотор троит. Обычно при таком признаке все бросаются проверять работу зажигания, но это может происходить и из-за РХХ;

Имея эти данные можно более точно представить картину неисправности. После чего нужно приступить к ее устранению.

Снятие датчика

Для начала необходимо найти эту деталь. Для этого идем по тросику газа до дроссельной заслонки. Напротив нее и располагается РХХ. Снимают его в двух случаях:

• Для очистки;
• Для замены.

Перед снятием датчика нужно подготовить автомобиль. Обязательно выключается зажигание, машина ставится на ручник, скидываются клеммы с аккумулятора. Далее отсоединяют провода, они расположены на одной колодке. Регулятор крепится на двух болтах, иногда он приклеивается. В первом случае вам понадобится ключ-трубка на 8, во втором придется снять весь дроссельный узел. Он закреплен на четырех винтах. После чего отклеивают датчик. На этом работа закончена.

При обратной сборке не забудьте поставить под датчик резиновую прокладку. Она продается с ним в комплекте. Перед установкой ее лучше смазать моторным маслом.

Проверка

Причин нестабильной работы РХХ может быть несколько. Для этого придется проверить работоспособность детали. Вам понадобится тестер или мультиметр. Для этого действия вам придется подключить аккумулятор, и включить зажигание. Перед этим на снятый регулятор надевается колодка с проводами.

На выводах РХХ должно быть напряжение не менее 12 В, в идеале 13,5 В. Если оно меньше минимальных значений, то проблема скорее всего в низком заряде аккумулятора. Возможно, его следует заменить или зарядить. Если напряжение полностью отсутствует, то ищите проблему в ЭБУ или в обрыве цепи. После проверяются выводы на сопротивление:

• Вывод A:B – 53 ОМ;
• Вывод C:D – 53 ОМ;
• Между этими парами сопротивление должно стремиться к бесконечности.

Есть еще один способ проверки РХХ. Для этого на снятый датчик, при включенном зажигании надевается колодка с проводами. Игла исправного датчика немного выдвинется. Если этого не произошло, то регулятор сломан.

Ремонт. В некоторых случаях неработающий датчик можно исправить. Для начала его следует помыть. Возьмите ватную палочку и, помочив ее в специальном очистителе для карбюраторов (в крайнем случае, можно взять растворитель) аккуратно протрите контакты и иглу. Иногда это помогает. Также можно снять корпус датчика и осмотреть провода. Часто страдает припой. В таком случае можно припаять провода на место и регулятор снова будет работать.

Заключение. Неисправность РХХ не редкость. Практически каждый автомобилист сталкивался с такой проблемой. Эта неисправность хоть и кажется сложной, на практике устраняется довольно легко. Главное, знать признаки неисправности датчика холостого хода ВАЗ 2114. Правильная диагностика позволит приступить к ремонту, минуя проверки различных дополнительных систем. Что значительно сэкономит вам время.

Датчик холостого хода ВАЗ 2114: принцип работы и возможные неисправности

«Лада» 14-й модели – весьма популярный в России автомобиль. Он представляет собой усовершенствованную версию «девятки». Помимо инжекторного впрыска, в конструкции ДВС появилось много датчиков. Один из таких – ДХХ. Данный элемент необходим для контроля и создания оборотов двигателя в режиме холостого хода. Датчик холостого хода ВАЗ-2114 – это немного неправильное название для элемента. Это регулятор холостого хода. Внутри него заключен электромотор, а также игла конусной формы. Этот элемент периодически может выходить из строя. Каждый владелец данного автомобиля должен уметь диагностировать этот датчик. И в сегодняшней статье мы расскажем, как это сделать.

Принцип действия элемента

При повороте ключа и включении зажигания шток, находящийся непосредственно на датчике холостого хода ВАЗ-2114, выдвигается полностью и заходит в отверстие, которое есть на патрубке дросселя. Затем регулятор вычисляет нужное количество шагов, а игла возвращается в свое изначальное положение. Оно зависит от типа прошивки автомобиля. Так, для популярной «Январь 5.1» положение составляет 110 шагов на горячем моторе, а на прошивке от “Бош” – 50 шагов на прогретом двигателе.

Симптомы неисправности

Установленный в автомобиле бортовой компьютер имеет очень ограниченный функционал и не способен сообщить водителю о неисправности датчика холостого хода на ВАЗ-2114. Компьютер, как и регулятор, не оснащены системой самостоятельной диагностики. Но есть симптомы, которые подскажут, что РХХ вышел из строя.

Один из самых явных признаков, говорящих о неправильной работе датчика, – это неровная работа силового агрегата на холостом ходу. Особенно яркий симптом – мотор останавливается, когда водитель снимает машину с передачи при движении.

Как проверить регулятор?

Если появились эти признаки, датчик холостого хода ВАЗ-2114 нужно проверить. Деталь отсоединяют от колодки. Затем нужно убедиться, что на регулятор приходит нужное для его работы напряжение. Выполнить данную операцию можно при помощи мультиметра. Проверка выполняется следующим образом. Нужно выключить зажигание автомобиля, а затем измерить напряжение. Если его нет, то проверяют всю цепь (в том числе и ЭБУ). Если напряжение есть, а его уровень составляет около 12 В, то датчик исправен. Скорее всего, разрядился аккумулятор. После этой проверки включают зажигание, а ДХХ присоединяют к колодке. Датчик холостого хода инжекторного ВАЗ-2114 неисправен, если при этом его игла не будет двигаться.

Демонтаж

Если после диагностики выяснилось, что причина в датчике, то его необходимо демонтировать и заменить. Данный элемент на автомобилях ВАЗ имеет небольшие габариты. Находится он на дросселе, в посадочном месте. Демонтаж выполняется очень легко. Зная, где находится датчик холостого хода на ВАЗ-2114 (расположение элемента показано на фото ниже), нужно открутить два винта. Иногда в редких случаях может возникнуть необходимость в снятии дросселя.

Чистка

Любые неработающие РХХ вначале рекомендуется тщательно очистить. Это позволит окончательно убедиться в неисправности. Данная процедура очень проста и не потребует от автовладельца много времени. Для работы пригодится очиститель карбюратора, а также универсальное средство ВД-40.

Далее выполняют визуальный осмотр элемента. Если удалось обнаружить черную грязь и следы масла, то чистят не только сам датчик, но и весь дроссельный узел. Если грязи нет, то слегка брызгают на пружину.

Качественные датчики на ВАЗ

Опытные автолюбители рекомендуют приобретать РХХ, изготовленные группой “Омега”. Также неплохие отзывы получает продукция от КЗТА. Купить регулятор можно в любом магазине запчастей, а цена составит около 350 рублей. При покупке стоит проверить, что магазин не предлагает подделку.

Заключение

РХХ – небольшое устройство, которое может создать водителю серьезные проблемы. Диагностировать и чистить данный элемент несложно, а процесс замены потребует наличия минимума инструментов. Все работы легко можно сделать собственными руками.

РХХ ВАЗ 2114: датчик холостого хода, проверка и замена регулятора холостого хода

В устройстве ВАЗ 2114 РХХ (регулятор холостого хода) — механизм, позволяющий автоматически стабилизировать и регулировать холостые обороты ДВС автомобиля. Датчик ХХ ВАЗ 2114 по своей сути – электродвигатель с вмонтированной в корпус конусной иглой.

Однако, учитывая технические и конструктивные особенности, устранить поломку будет достаточно просто. Далее мы рассмотрим, как проверить регулятор холостого хода и заменить указанный элемент.

Датчик холостого хода ВАЗ 2114: устройство и где находится датчик холостого хода

Принцип работы РХХ ВАЗ 2114 с шаговым электродвигателем заключается в обеспечении поступления нужного количества воздуха, необходимого для стабилизации режима холостого хода ДВС автомобиля.

Это позволяет начать движение автомобиля еще на не прогретом двигателе, а также нормально работать двигателю на переходных режимах и т.д. Датчик холостого хода 2114 внешне представляет собой небольшое устройство в виде электродвигателя с конусообразной иглой на конце.

Основные составляющие датчика:

• регулятор холостого хода;
• уплотнительное кольцо;
• винт крепления регулятора;
• игла регулятора холостого хода.

Если точнее, РХХ с шаговым электродвигателем, который является приводом иглы и отвечает за ее перемещение, дает возможность регулировать подачу воздуха. Датчик ХХ считывает количество объема воздуха, проходящего через регулятор. Под управлением контроллера подача топлива осуществляется через топливные форсунки в ДВС автомобиля.

Крепится регулятор холостого хода на заслонку дроссельного узла при помощи двух винтов. В некоторых случаях винты могут быть посажены на лак, что затрудняет обслуживание и ремонт РХХ (датчик демонтируется вместе с дроссельной заслонкой).

Признаки неисправностей и как проверить датчик холостого хода

Поскольку РХХ ВАЗ 2114 не снабжаются системами диагностирования (коды ошибок не выводятся на табло бортового компьютера), определить поломку можно по некоторым внешним признакам:

• резкое увеличение или снижение оборотов ДВС;
• в момент переключения передач во время движения глохнет двигатель;
• при запуске холодного двигателя обороты не повышаются и т.д.

В случае с РХХ сигнал с кодом ошибки на бортовой компьютер не поступает. Для выявления поломки устройство отдельно тестируют на работоспособность. Существует два способа, как проверить РХХ.

Первый способ с использованием тестера:

• при выключенном зажигании отключить датчик холостого хода от колодки с проводами, отсоединив крепежи дроссельного узла, сдвинуть его от ресивера;
• при включенном зажигании тестером проверить наличие напряжения на регуляторе («минус» — масса, «плюс» — колодка), показания тестера должны быть минимум 12 В;
• отсутствие напряжения говорит о проблемах в цепи питания или ЭБУ автомобиля;
• напряжение меньше 12 В говорит о низком уровне заряда АКБ (АКБ подзаряжают);
• после проверки цепи, отключив зажигание, можно приступить к проверке РХХ, поочередно подключая клеммы к тестеру парами: А-В и С-D, нормальный показатель сопротивления должен быть в пределах 53 Ом;
• повторить замеры, поменяв пары: А-С и В-D, нормальный показатель сопротивления должен быть большим;
• если показатели не соответствуют нормам, карбюраторным очистителем чистят дроссельную заслонку, контакты, конусовидную иглу и другие элементы РХХ;
• при такой возможности, оптимально отремонтировать РХХ или заменить его на новый.

Второй способ без использования приборов:

• открутив крепежные винты РХХ, нужно снять его с посадочного места вместе с подключенными проводами;
• слегка удерживая указательным пальцем правой руки конусную иглу, включить зажигание;
• если устройство работает правильно, игла выдвинется (пальцем ощущается небольшой толчок);
• если устройство вышло из строя, толчка не будет.

Выбор и замена датчика холостого хода

При выборе нового РХХ необходимо учитывать некоторые моменты:

• расстояние от выступающей головки штока до фланца должно быть не больше 23 миллиметров;
• последние две цифры каталожного номера нового РХХ должны быть аналогичны, либо с последующим номером по отношению к заменяемому старому (01-01 либо 01-02 и т.д.).

Алгоритм замены датчика ХХ ВАЗ 2114:

• поставив автомобиль на ровную поверхность, затянуть ручник и отключить клемму «минус» от АКБ;
• далее нужно снять защитный кожух с силового агрегата;
• ослабив хомут, демонтировать его, удерживая патрубок воздушного фильтра;
• немного ослабив крепежный винт троса от педали газа к заслонке, ветошью удалить все загрязнения на дроссельном узле и вокруг него;

Подведем итоги

Как видно, регулятор холостого хода является достаточно простым, однако важным элементом. Что касается РХХ ВАЗ 2114, срок службы детали на данной модели зависит от многих факторов (качество изделия, завод- изготовитель, общее состояние автомобиля, качество обслуживания и т.д.).

Назначение и принцип работы датчика (регулятора) холостого хода. Симптомы неисправностей датчика холостых оборотов, проверка и калибровка РХХ.

Почему периодически нужно чистить дроссельную заслонку. Как почистить заслонку, обучение и адапатация дроссельной заслонки после чистки, полезные советы.

Почему двигатель может иметь повышенные обороты холостого хода. Главные причины высоких оборотов ХХ на инжекторном моторе и двигателях с карбюратором.

Мотор глохнет на холостых оборотах: что проверить. Возможные причины неисправности на двигателях с карбюратором, инжектором, дизельных силовых установках.

На горячую плавают обороты двигателя: возможные причины. Диагностика плавающих оборотов на прогретом двигателе. Полезные советы и рекомендации.

На холостом ходу “плавают” обороты: почему так происходит. Основные неисправности, связанные с холостыми оборотами на бензиновом и дизельном двигателе.

Регулятор холостого хода на ВАЗ 2114: признаки неисправности РХХ

При возникновении нестабильности в работе холостого хода, первым делом владельцам автомобилей рекомендуется проверить состояние датчика холостого хода. Нестабильность работы ДХХ или регулятора ХХ проявляются в следующем:

• При движении автомобиль глохнет в момент переключения передач;
• Обороты то снижаются резко, то вновь начинают увеличиваться.

Если вы обнаружили одну из подобных неприятностей, РХХ придется, скорее всего, заменить. Но для начала разберемся, что это вообще за устройство.

Внешний вид и расположение

ДХХ отвечает за регулировку холостого хода. Отсюда и другое название — регулятор холостого хода. Внешне девайс представляет собой миниатюрный электродвигатель, на конце которого располагается небольшая конусообразная игла.

А где он находится? РХХ крепится на корпус дроссельного узла с помощью двух винтов или обычного лака. Рядом с ДХХ находится датчик положения дроссельной заслонки. Потому с поиском датчика проблем возникнуть не должно.

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

• Автомобиль часто глохнет при работе на холостых оборотах;
• Возникает такое явление как плавающие обороты;
• Отсутствуют при запуске холодного двигателя повышенные обороты;
• Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

1. Обзаведитесь тестером, если ранее у вас его не было.

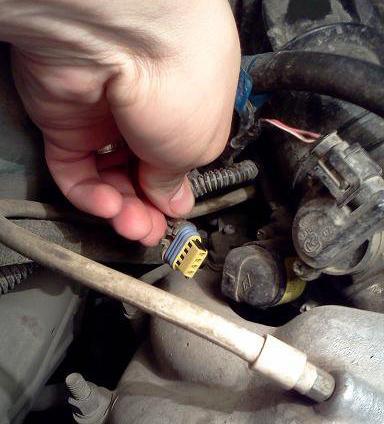

2. Отключите ДХХ от колодки с проводами.
3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
5. На включенном зажигании тестер должен показывать минимум 12 Вт.
6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

• Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
• Если есть возможность, попробуйте отремонтировать РХХ;
• При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра. Покупая новый РХХ, обязательно примите во внимание данный факт.

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04.

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

• Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
• Извлеките три шпильки, фиксирующие корпус датчика;
• Максимально аккуратно демонтируйте корпус регулятора. Действительно медленно и осторожно, чтобы не повредить контакты;
• После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
• При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

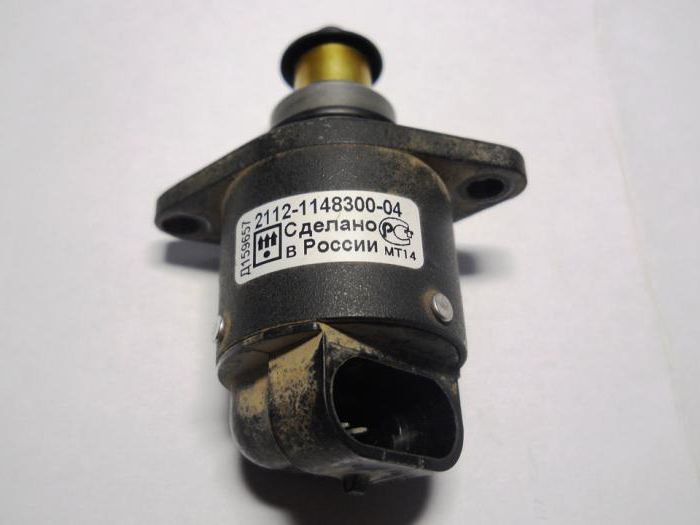

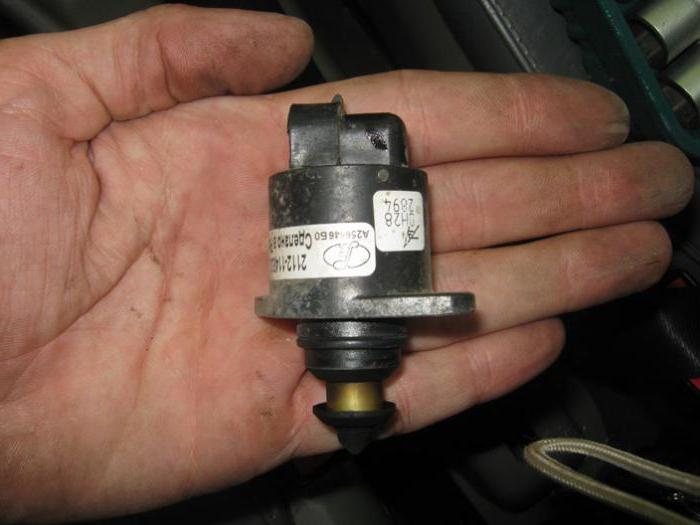

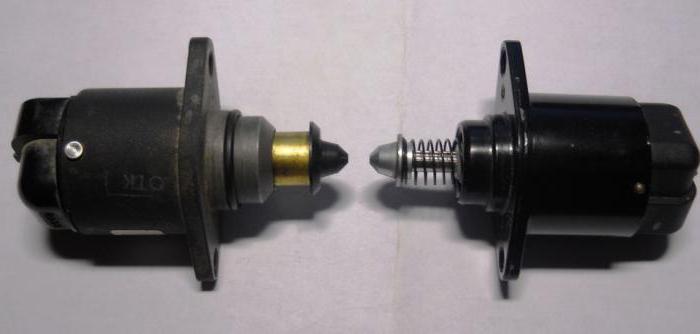

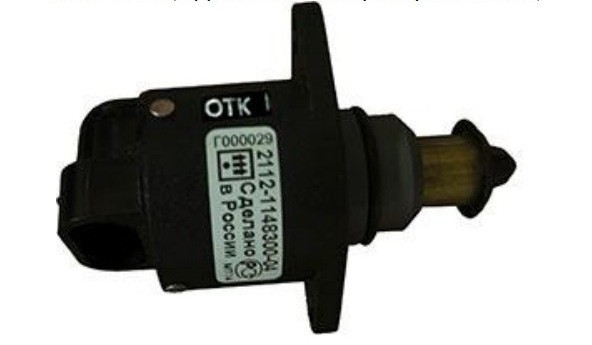

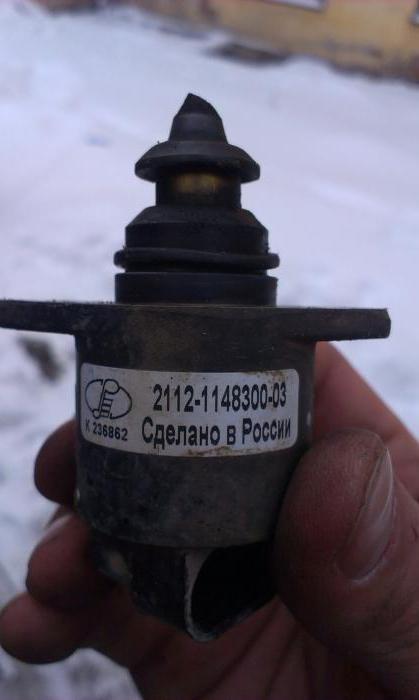

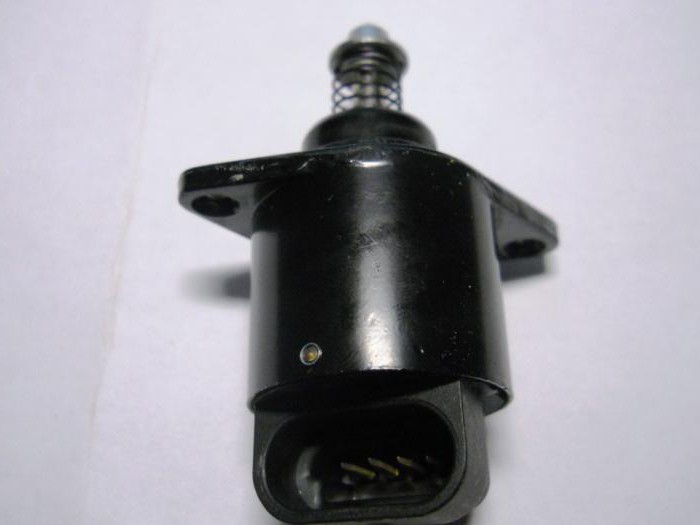

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!
