Собрать ваз своими руками

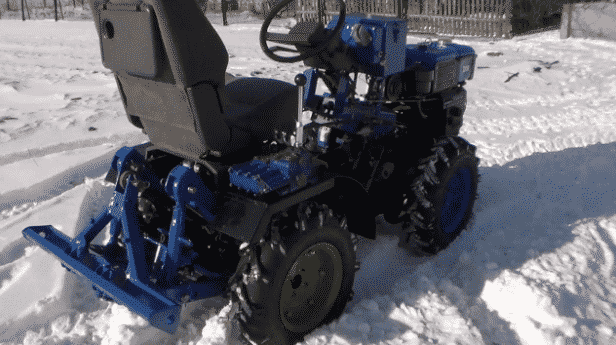

Делаем минитрактора из ВАЗ: пошаговая инструкция

Самодельный минитраткор с двигателем от Жигулей – еще один из популярных видов механических помощников, сконструированных своими руками. Причины создания такой самоделки очевидны. Это дешевизна и доступность исходного материала, надежность и эргономичность конструкции, собранной своими руками, возможность механизировать большинство работ на своем приусадебном участке.

С помощью минитрактора из Жигулей Вы сможете выполнять операции по обработке грунта, перевозке грузов. Также у Вас будет возможность работать с широким спектром навесного оборудования – от опрыскивателя на минитрактор до граблей-ворошилок.

Сделать минитрактор с двигателем от ВАЗ можно фактически из всех известных марок. Наиболее часто переломке поддаются модели ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2106, ВАЗ-2107, ВАЗ-2108, ВАЗ-2109. Остановимся на модели ВАЗ-2106, которая отличается экономичность и выносливостью.

Подготовительный этап работ

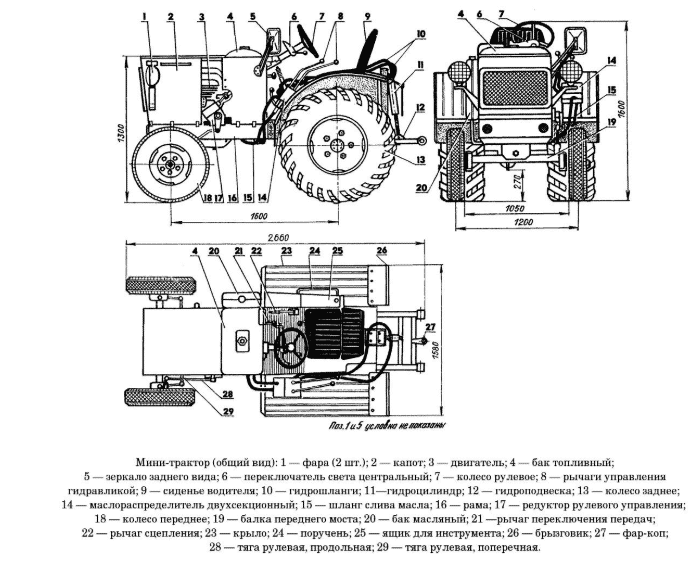

Создание минитрактора своими руками с двигателем от ВАЗ следует начинать с подготовки чертежей. В качестве примера можно воспользоваться рисунком, приведенным ниже:

При создании чертежей сразу же определитесь с расположением КПП, бака для горючего. Предусмотрите защитный кожух для мотора. Переднюю подвеску желательно сделать усиленной, а раму укоротить. Это уменьшит расход горючего агрегатом.

Составляющие лучше брать с одной техники. Это облегчит возможный ремонт и эксплуатацию в целом. Но если качество некоторых узлов или деталей вызывает сомнения – можно воспользоваться запчастями с другой техники. Например, коробку переключения скоростей можно взять с ГАЗ-53, а задние колеса – от трактора МТЗ. Мосты, руль и место для работы оператора без сомнений можно заимствовать от выбранной модели ВАЗа.

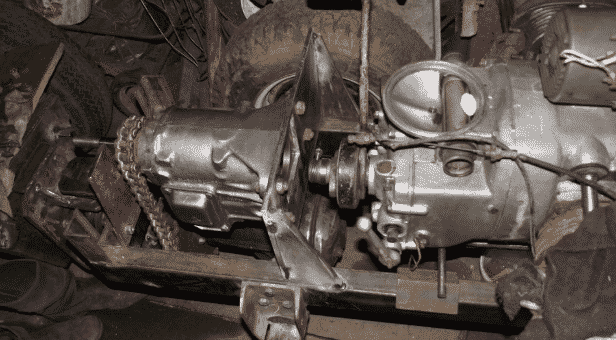

Установка двигателя ВАЗ на минитрактор

Если Вы предусматриваете, что будущий агрегат будет иметь колесную формулу 4х4, то и двигатель должен иметь соответствующую мощность. В основном это 4-цилиндровые установки с жидкостным охлаждением и мощностью не менее 40 л. с.

Располагаться двигатель будет в передней части рамы, целесообразно сварить к нему защитный кожух. Сложности могут возникнуть лишь с креплением трансмиссии к двигателю. Для этого придется соединить переделанную корзину сцепления с двигателем, затем полностью переоборудовать маховик, подогнать все размеры.

Этапы конструирования минитрактора из ВАЗ

Последующие работы по созданию минитрактора из ВАЗ стоит проводить по такому алгоритму:

  1. Сварка рамы. В качестве заготовок подойдут швеллера и уголки. Перед сваркой их стоит тщательно очистить от ржавчины и прогрунтовать.
  2. Усовершенствование и установка ходовой. Мосты и тормозную систему подгоняют под будущий агрегат, тщательно проверяют их целостность и исправность.
  3. Монтируют колеса необходимого диаметра.
  4. К передней части рамы крепится двигатель и трансмиссия, защитный кожух.
  5. Эргономично и удобно устанавливаем и закрепляем рычаги управления, рабочее место оператора, площадку для навесного оборудования.
  6. В случае необходимости в передней части крепится утяжелитель для улучшения балансировки агрегата при работе с навесным оборудованием.

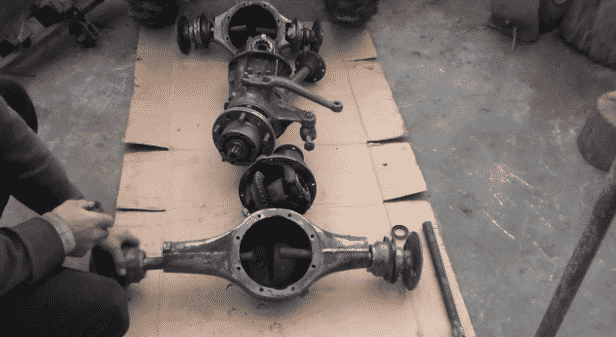

Как обрезать задний мост ВАЗ для минитрактора?

При самостоятельном конструировании агрегата из Жигулей, мы сталкиваемся с необходимостью укоротить мост ВАЗ для минитрактора. Это достаточно ответственный и сложный этап работы. Чтобы правильно провести укорачивание, для начала ознакомьтесь со схемой, на которой указаны все размеры будущей конструкции:

Последующие работы следует выполнять по такому алгоритму:

  1. Отрезается чашка пружины и вынимается концевой фланец.
  2. Часть вынутой полуоси отрезается, с краю делается проточка.
  3. Сверлится отверстие внутри чашки.
  4. Состыковываем и центрируем полуоси, привариваем их по чертежам.
  5. Вставляем в мост готовую деталь.
  6. Завариваем мост с обеих сторон.
  7. Сварочные швы должны быть качественными. По окончанию сварочных работ швы накаляют и остужают несколько раз.
  8. Крепим мост к раме с помощью V-подобной конструкции.

Для наглядности также предлагаем ознакомиться с видео, на котором подробно показано процесс укорачивания моста ВАЗ:

Для укорачивания переднего моста можно воспользоваться схемой, приведенной ниже:

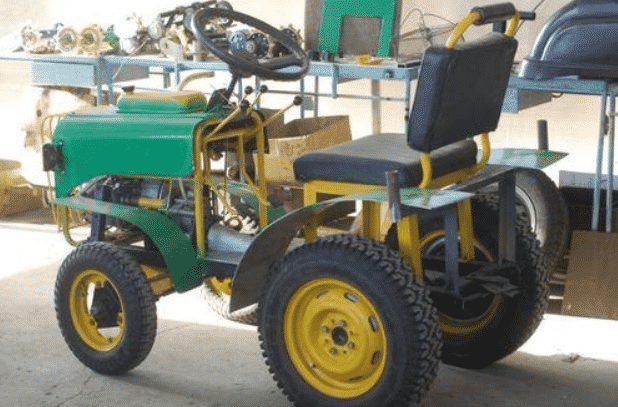

Минитрактор из ВАЗ: преимущества самостоятельной сборки

Владельцы участков, площадью более 10 соток, часто нуждаются в помощи сельскохозяйственной машины. Однако далеко не каждый фермер может позволить себе покупку заводской техники. В таком случае можно сделать минитрактор своими руками с двигателем от ВАЗ. На это уйдут силы и время, однако уже очень скоро они компенсируются появление в хозяйстве надежного помощника, который можно эксплуатировать не только в огороде, и на придомовой территории.

Изготовление минитрактора из ВАЗ имеет массу достоинств.

В их число входит:

  • фермер получает практически неограниченные возможности по подгонке деталей так, как этого требуют конкретные эксплуатационные и погодные условия;
  • для сборки минитрактора подойдут любые модели Жигулей: ВАЗ 2101, 2102, 2104, 2106, 2107, 2108, 2109. Двигатели всех этих машин обладают надежностью, выносливостью и неприхотливостью к качеству ГСМ. К тому же, они очень просты в эксплуатации и самостоятельном обслуживании;
  • фермер может выбрать любой тип ходовой части для минитрактора – сплошную сварную конструкцию или переломку, скрепленную шарнирными механизмами. Это позволит эксплуатировать самодельную технику в разных дорожных условиях – на ровном покрытии или для езды по пересеченной местности;
  • при дальнейшей эксплуатации минитрактора с КПП и мостом ВАЗ его владелец всегда может приобрести любые запчасти для замены на тот случай, если штатные детали выйдут из строя.
Читать еще:  Шестигранник для слива масла ваз 2107

Конечно, на сборку минитрактора уйдет время и силы. Однако это позволит сэкономить значительную сумму, получив, при этом, надежную и производительную сельскохозяйственную машину. При условии соблюдения правильного порядка действий, фермеру удастся собрать качественный минитрактор, который по характеристикам практически не будет уступать большинству заводских моделей.

Что учесть при подготовке к изготовлению?

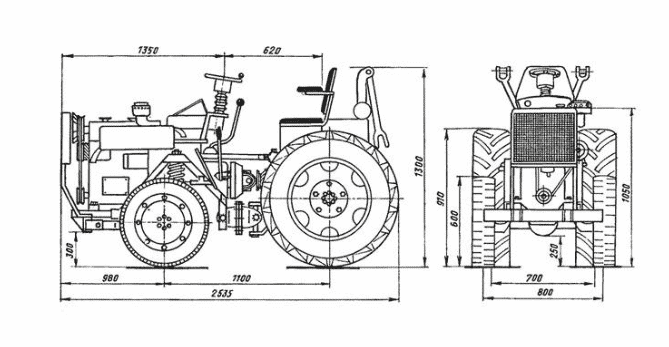

Изготовление любого самодельного устройства начинается с поиска и изучения чертежей. Благодаря схеме фермер сможет точно подсчитать размеры элементов, определиться с их формой и способами крепления в общую конструкцию. Без применения чертежей минитрактор из ВАЗ получил несбалансированным и ненадежным.

Выбирая или составляя собственную схему, необходимо учесть ряд важных факторов.

К ним относиться:

  • подвеска в передней части конструкции должна быть усиленной;
  • все изменения в ходовой части необходимо отметить в схеме;
  • двигатель минитрактора должен быть расположен под водительским сиденьем;
  • поверх мотора необходимо постелить кожух;
  • в чертеже следует указать место установки топливного бака;
  • чтобы минитрактор из ВАЗ был экономным и болеет маневренным, его раму можно укоротить;
  • если рама будет поддаваться укорачиванию, то мост, соответственно, потребуется немного сместить.

Придерживаясь этих правил при создании схемы, фермеру будет гораздо проще собрать качественный и выносливый минитрактор с хорошими эксплуатационными параметрами. Такая сельскохозяйственная машина сможет выполнять массу функций не только в огороде, но и на придомовой территории.

После изучения чертежей следует подготовить необходимые для сборки элементы.

Помимо мотора, в перечень важных узлов входит:

  • коробка переключения скоростей, взятая от машины ГАЗ-53;
  • сиденье и весь механизм рулевого управления от любой модели ВАЗ;
  • пара задних колес – можно взять от старого МТЗ-82. В передней части минитрактора можно установить пару колес, взятую от мотоблока;
  • передний и задний мост можно взять от старых Жигулей. При необходимости размеры деталей можно будет подогнать под общие габариты конструкции.

После подготовки всего необходимого, можно приступать к непосредственной сборке минитрактора из Жигулей.

Как сделать минитрактор из ВАЗ – этапы сборки

Правильная последовательность действий при сборке минитрактора из ВАЗ – это одно из важнейших условий на пути к изготовлению качественной машины. Чтобы избежать риска допустить ошибку, каждый из них следует изучить более подробно.

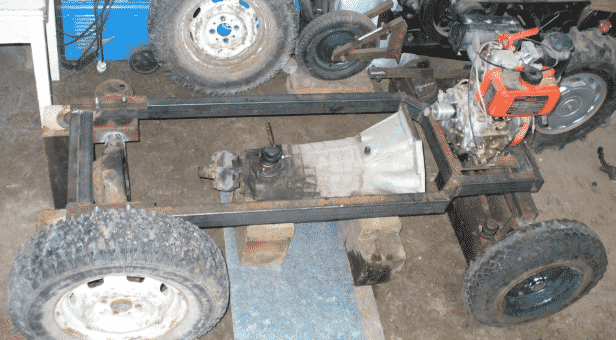

Изготовление прочной рамы

Одна из первых и наиболее важных процедур. Чем надежнее и прочнее рама, тем устойчивее будет самодельный минитрактор с двигателем от Жигулей. При условии создания качественного и сбалансированного каркаса, сельскохозяйственная машина сможет преодолевать разные препятствия в виде кочек, глубоких луж и поваленных пней на пересеченной местности.

При изготовлении рамы следует соблюдать указания чертежей. Для сборки конструкции берутся швеллера и металлические уголки. Все детали крепятся между собой посредством сварки. Каждый шов следует тщательно обработать от заусениц и следов сварки.

Очень важный фактор – это вес рамы. Машина не должна быть легкой, иначе она будет неустойчивой на рыхлом грунте, и не сможет качественно вспахать почву. Вместе с тем, слишком тяжелая машина быстро увязнет в обрабатываемой земле или на болотистой местности. Учитывая это, лучше всего сварить раму со средним весом, но оставить в ней место для последующего монтажа утяжелителей.

После сваривания рамы и обработки узлов все металлические детали конструкции потребуется покрыть двумя слоями грунтовки, а, когда они высохнут, толстым слоем краски. Это защитит каркас минитрактора от коррозии.

Как обрезать задний мост ВАЗ для минитрактора и сборка ходовой части

В целях обеспечения компактности и маневренности самоделки, следует укоротить мост ВАЗ для минитрактора. Это уменьшит радиус его поворота, что позволит использовать машину в самых труднодоступных местах.

Укорачивание элемента выполняется в таком порядке:

  1. Для начала необходимо отрезать чашку, предназначенную для монтажа пружины, и вытащить концевой фланец;
  2. После этого нужно замерять вынутую полуось в соответствии с чертежом. При помощи болгарки от нее нужно отрезать часть, и отложить ее в сторону;
  3. На конце полученного отрезка потребуется сделать насечку, предназначенную для проделки проточки;
  4. Внутри чашки следует просверлить отверстие, после чего состыковать полуось одна в одну, и приварить по разметке;
  5. Далее сваренную цельную полуось нужно вогнать в мост. Затем потребуется произвести сварку , выбрав фаску под сварочный шов. То же самое следует проделать с другой стороны элемента.
Читать еще:  Замена приборной панели ваз 21099

Укорачивания моста ВАЗ – процедура не сложная. Однако, чтобы добиться наилучшего результата, потребуется сделать тщательные замеры каждой детали. Неравное укорачивание элементов может привести к нарушению баланса ходовой части и неустойчивости минитрактора из ВАЗ.

Ходовую часть машины следует оборудовать поворотными кулаками для передней подвески, готовой тормозной системой и колесами. Первые 2 элемента также можно взять от автомобиля ВАЗ. Для монтажа в передней части подойдут колеса от мотоблока, а для установки в задней части – задняя пара колес от любого трактора МТЗ. Главное, чтобы резина на них не была гладкой, иначе самоделка не сможет передвигаться по огороду.

Чтобы ходовая часть обладала колесной формулой 4×4, следует оборудовать ее редукторами для всех 4 колес. Такой минитрактор можно будет использовать для езды по сильному бездорожью. Это очень важно при ведении хозяйства в регионах с плохими погодными условиями.

Установка двигателя ВАЗ на минитрактор

С монтажом мотора от ВАЗ в общую конструкцию проблем возникнуть не должно. Для этого между ним и опорной рамой потребуется постелить плотный резиновый коврик, который будет гасить вибрации, создаваемые ДВС в процессе его работы.

При необходимости лучше всего сразу заменить масляный и топливный фильтра двигателя, чтобы не делать этого при последующей эксплуатации машины. Также следует предварительно промыть карбюратор мотора от образовавшегося на его стенках нагара.

После установки следует проверить качество соединения клапанов. Они не должны протекать в местах стыков. Выхлопную трубу ДВС следует отвести в сторону от водителя. Поверх мотора потребуется установить защитный кожух, который предотвратит ожог оператора.

Обустройство водительского места

Для более комфортной эксплуатации следует установить на опорной раме машины удобное водительское место. Для этого нужно взять сиденье от ВАЗ и оборудовать его рессорами. Монтаж кресла осуществляется при помощи болтового соединения.

Перед сиденьем потребуется установить рулевое управление и приборную панель, которые также можно взять от Жигулей. По бокам от водительского сиденья нужно установить рычаги КПП и управления гидравлической системой. При необходимости на раме минитрактора можно закрепить тент или небольшую пластиковую кабину. При обустройстве водительского места также нельзя забывать об установке педалей сцепления, газа и тормоза.

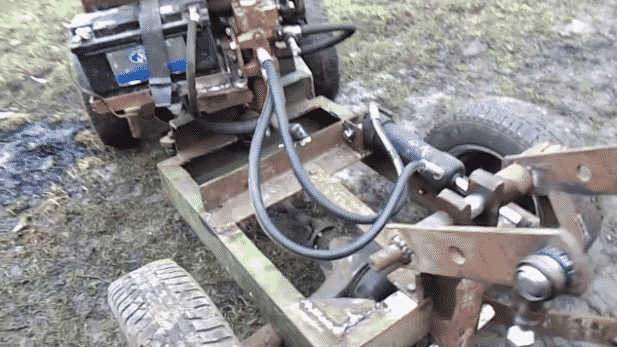

Создание гидравлики для минитрактора

Чтобы расширить функционал самоделки, минитрактор от Жигулей потребуется оборудовать гидравликой. Она необходима для плавности рулевого управления машины и возможности использования разных навесных приспособлений. Благодаря наличию этой системы фермер сможет применять сеялку, косилку и опрыскиватель на минитрактор.

Самодельная гидравлика состоит из насоса, цилиндра, распределителя, моторов и резервуара. Основной действующий элемент системы – масло, циркулирующее по трубкам. За счет высокого давления, создаваемого насосом, масло будет заставлять цилиндры поднимать и опускать оборудование. необходимую для работы энергию насос должен получать от двигателя.

Насос гидравлики нужно расположить под масляным резервуаром. Таким образом, масло будет беспрепятственно поступать в насос под действием своей тяжести. Между насосом и баком следует установить масляный фильтр. Все используемые для подключения шланги нужно тщательно проверить на наличие трещин.

При подключении масляный резервуар системы трубками соединяется с насосом. Последний нужно подключить к распределителю, который, в свою очередь, необходимо соединить с цилиндрами. От них трубки нужно провести обратно к насосу. Последний при помощи отдельной трубки должен быть соединен с резервуаром. Об изготовлении минитрактора из ВАЗ более детально расскажет видео.

Как уладить юридические вопросы?

Если было решено сделать минитрактор с двигателем от ВАЗ, то фермеру следует учесть несколько важных юридических нюансов.

В их число входит:

  • в случае покупки старого автомобиля Жигули необходимо пройти процедуру его переоформления;
  • после этого нужно сообщить представителю ГАИ о дальнейших планах по переделке машины;
  • по окончанию сборки минитрактора, фермеру потребуется зарегистрировать его на свое имя и получить новые номерные знаки. Это необходимо в том случае, если сельскохозяйственная машина будет эксплуатироваться на дорогах общего пользования.

Если владелец минитрактора не решит все эти вопросы, то его, в лучшем случае, ждет немалый денежный штраф. Во время повторного нарушения сотрудники ГАИ имеют полное право конфисковать агрегат.

Читать еще:  Замена подшипника передней ступицы ваз 2112 видео

Lada-forum.ru

собрать машину с нуля.

  • Спасибо
  • Не нравится

Stinky 30 Май 2008

  • Спасибо
  • Не нравится

Dim@n 30 Май 2008

Вот у меня есть глупая а может и не глупая идея собрать тачку с нуля. Купить кузов, движку зарегить их в ГИБДД и собрать машину по запчастям. На много ли это выдет дешевле чем купить с автосалона? Плюсы и минусы?? Трудно ставить кузов и двигатель на учет?? Если с двигателем понятно что купить его можно в магазине почти в любом то где купить кузов?? И если возможность купить его уже опеределнного цвета? Какова его цена?? И вобще что требуеться что бы собрать с нуля тачку?? Я хотел бы собрать ВАЗ 21083 так как запчасти на моей старой многие новые но кузов меня вобще неудовлетворяет вот вот и он пойдет по швам) Если можно то и сделать из нее инжекторку сразу.

Где-то смотрел цены на кузова, счас уже не помню сайт, но на 99-ю стоит в районе 90 000 (крашенный). Двигатель порядка 40 000 (инжекторный). Итого 130 000. Колеса, салон, оптика, трансмиссия, и могое другое у тебя есть, часть запчастей у тебя говоришь новые. Делай выводы.

  • Спасибо
  • Не нравится

_KM_ 30 Май 2008

И вобще что требуеться что бы собрать с нуля тачку??

Главное – это требуются документы. Т.е. техпаспорт от зарегистрированной в ГАИ машины любой степени ушатанности, на которой вы впоследствии будете переоформлять замену кузова, замену двигателяи т.д.
Просто так собрать с нуля можно, но эту машину вам не зарегистрируют.

  • Спасибо
  • Не нравится

Stinky 30 Май 2008

Главное – это требуются документы. Т.е. техпаспорт от зарегистрированной в ГАИ машины любой степени ушатанности, на которой вы впоследствии будете переоформлять замену кузова, замену двигателяи т.д.
Просто так собрать с нуля можно, но эту машину вам не зарегистрируют.

то есть мне надо будет оформлять что я на своей меняю и кузов и движку??

Я так понял это не выгодно лучше купить за 150000р какуюнить бу . а тут больше уйдет еще и собирать. А кузов то в сборе?? Ну крылья капот двери и так далее?

  • Спасибо
  • Не нравится

Vitalij 30 Май 2008

Я бы не стал путать “с нуля” с тем, чтобы купив новый кузов и двигло, остальное перекинуть со старой.

Чтобы, что то сделать с 0 нужно иметь источник запчастей с 0 наценкой и бОльшую любовь.

Вот в перекиде со старой мож и сэкономишь 1/3.

  • Спасибо
  • Не нравится

_KM_ 30 Май 2008

то есть мне надо будет оформлять что я на своей меняю и кузов и движку??

Да. Т.е. вы как будто ремонтируете машину таким образом. Просто купить кузов, купить движок и засунуть второе в первое нельзя – не зарегистрирует ГАИ такую машину.

Авто самоделки

Самодельные автомобили, трактора, вездеходы и квадроциклы

Вездеход из ВАЗ-2107 своими руками

Парень переоборудовал свои Жигули в мощный вездеход на шинах низкого давления, предлагаем ознакомиться с самоделкой более подробно.

У автора возникла идея, построить самодельный вездеход на базе ВАЗ-2107 для поездок по бездорожью.

Кузов автомобиля остался без изменений, только пришлось переделать подвеску под большие шины низкого давления. Колёса на вездеходе — это «ободрыши» из б/у шин от сельскохозяйственной техники КФ 97. На старых покрышках, вырезали новый протектор, таким образом, вес шин значительно уменьшился, а хорошие протекторы увеличили проходимость вездехода.

Вездеход имеет задний привод, но дополнительно, помимо штатной КПП, установлена ещё одна КПП от Жигулей, что позволило снизить обороты и повысить тяговое усилие. В заднем мосте, дифференциал заварен. Все детали и узлы использовались только от Жигулей.

Родной двигатель ВАЗ — 1.5, остался без изменений, его мощности более, чем достаточно для такого вездехода.

Колёсные диски переделанные из жигулёвских.

У самодельного вездехода, отличная проходимость по грязи, жиже, заболоченной местности (едет не напрягаясь), для езды по снегу необходимо установить на передние колеса лыжи. На плавучесть, вездеход не проверяли, но должен держаться на воде за счёт больших колёс.


Также рекомендуем посмотреть ещё одну интересную самоделку — гусеничный вездеход на базе ВАЗ-2106
