Ваз 2107 тускло горит лампочка аккумулятора

Содержание

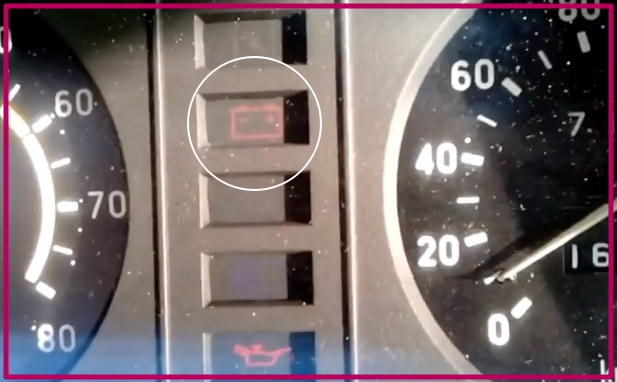

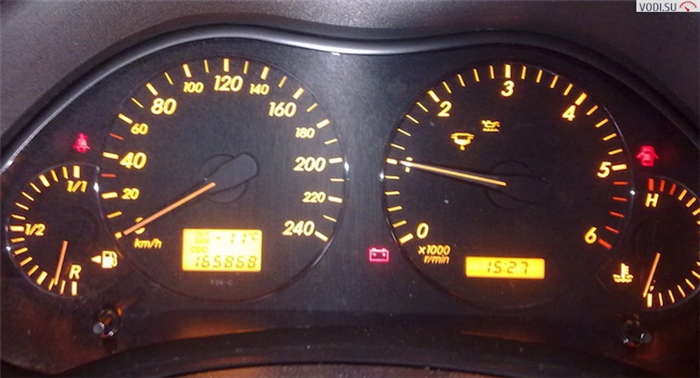

Горит лампочка зарядки аккумулятора

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

Немного теории

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Заряд с генератора проходит через:

  • диод;
  • регулятор;
  • щетку генератора;
  • контактные кольца;
  • обмотку и проводку.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Диагностика генератора

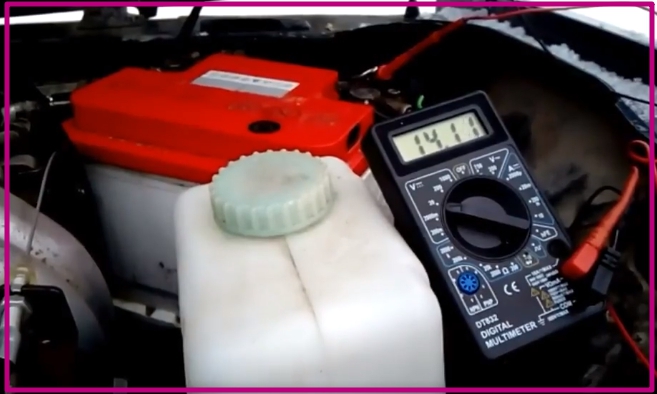

Прежде всего напряжение измеряют на клеммах АКБ. Если оно ниже, чем требуется, нужно пошагово проверить всю цепь:

  • уровень натяжения ремня;
  • измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
  • проверить предохранители, реле, диоды;
  • проверить сопротивление в приборной панели, качество пайки проводов.

Если окажется, что поломка кроется в самом генераторе, его придется снимать и также проверять. В частности, сначала проверяют реле-регулятор, потом замеряют сопротивление обмотки возбуждения ротора с помощью омметра. Оно не должно быть ниже 4,5 Ом. Также с помощью тестера можно определить разрыв цепи обмотки.

Понятно, что таких неисправностей избежать не удастся. Однако есть простые советы, помогающие продлить жизнь генератора:

  • прежде всего, регулярно проверяйте качество его крепления — постоянные вибрации приводят к механическим повреждениям;
  • время от времени очищайте наружные поверхности;
  • проверяйте натяжение ремня, при необходимости подтягивайте;
  • качество подшипника ротора — снимите ремень и прокрутите ротор, он должен вращаться ровно, без люфта и щелчков.

Также нужно контролировать качество соединения проводов с генератором и регулятором напряжения.

Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе — это серьезная причина произвести диагностику. Обратите внимание, что она может гореть и в тех случаях, если вы установили много дополнительного оборудования — сабвуферы, подсветку, фонари.

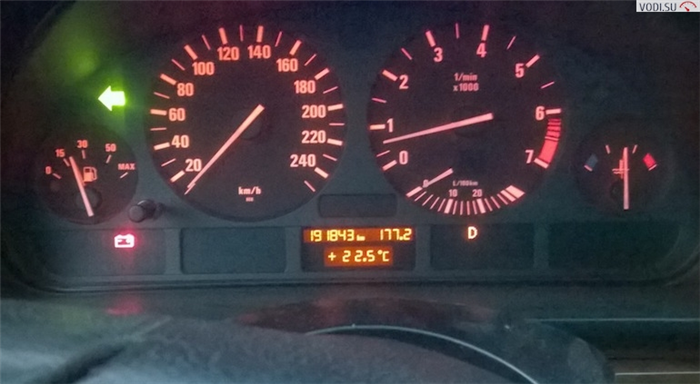

Горит лампочка зарядки аккумулятора

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

Немного теории

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Читать еще:  Замена приборной панели ваз 21099

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Заряд с генератора проходит через:

  • диод;
  • регулятор;
  • щетку генератора;
  • контактные кольца;
  • обмотку и проводку.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Диагностика генератора

Прежде всего напряжение измеряют на клеммах АКБ. Если оно ниже, чем требуется, нужно пошагово проверить всю цепь:

  • уровень натяжения ремня;
  • измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
  • проверить предохранители, реле, диоды;
  • проверить сопротивление в приборной панели, качество пайки проводов.

Если окажется, что поломка кроется в самом генераторе, его придется снимать и также проверять. В частности, сначала проверяют реле-регулятор, потом замеряют сопротивление обмотки возбуждения ротора с помощью омметра. Оно не должно быть ниже 4,5 Ом. Также с помощью тестера можно определить разрыв цепи обмотки.

Понятно, что таких неисправностей избежать не удастся. Однако есть простые советы, помогающие продлить жизнь генератора:

  • прежде всего, регулярно проверяйте качество его крепления — постоянные вибрации приводят к механическим повреждениям;
  • время от времени очищайте наружные поверхности;
  • проверяйте натяжение ремня, при необходимости подтягивайте;
  • качество подшипника ротора — снимите ремень и прокрутите ротор, он должен вращаться ровно, без люфта и щелчков.

Также нужно контролировать качество соединения проводов с генератором и регулятором напряжения.

Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе — это серьезная причина произвести диагностику. Обратите внимание, что она может гореть и в тех случаях, если вы установили много дополнительного оборудования — сабвуферы, подсветку, фонари.

На ВАЗ 2107 горит лампа зарядки аккумулятора, но зарядка есть: причины и что делать

На приборной панели автомобиля имеются не только аналоговые датчики, но и разные индикаторы. Одним из главных индикаторов является значок в виде аккумулятора, который загорается красным цветом при включении зажигания, и гаснет сразу, как только запускается мотор. Если горит лампа зарядки аккумулятора на ВАЗ 2107 после запуска двигателя, то это указывает на неисправность генератора. Если же генератор исправен, и зарядка идет на АКБ, а лампа горит — тогда причины свечения индикатора необходимо искать.

Причины свечения лампочки зарядки аккумулятора

Такие лампочки имеются в автомобилях ВАЗ 2107 инжекторного и карбюраторного типа. Если после запуска мотора продолжает светиться индикатор в виде АКБ на панели приборов ВАЗ 2107, то первое мнение владельца — неисправен генератор. Это верное мнение, и чтобы отыскать точную причину, понадобится произвести диагностические мероприятия. Причинами свечения лампы на панели приборов являются:

  1. Ослабевание натяжения ремня генератора, а также его износ и повреждение.
  2. Сгорает плавкая вставка предохранителя.
  3. Неисправность реле-регулятора, или выпрямительного(диодного) моста.
  4. Возникновение обрыва в обмотке генератора.
  5. Ухудшение контакта на клеммах аккумулятора.
  6. Истирание графитовых щеток на генераторе.
  7. Отсутствие контакта «массы».

Эксплуатировать автомобиль со светящимся индикатором в виде аккумулятора на панели приборов нельзя. В любой момент аккумулятор может разрядиться, так как на него не поступает заряд от генератора, и автомобиль попросту заглохнет. Сколько сможет проехать ТС при неисправном генераторе, зависит от качества аккумулятора, его заряда и потребления электроэнергии автомобилем. Обычно этот промежуток времени составляет от 10 минут до 2 часов.

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Другая ситуация, с которой знакомы некоторые владельцы отечественных автомобилей, это когда горит лампа зарядки аккумулятора ВАЗ 2107, но зарядка идет. В чем же может быть причина, насколько она опасна, и как ее устранить, выясним далее.

Когда горит лампочка аккумулятора, а зарядка при этом есть, то причины также скрываются в неисправной работе генератора. Аккумулятор на автомобиле имеет рабочее напряжение в 12В, а для зарядки на него требуется подать от 13,5 до 14,4В. В этом случае аккумулятор будет заряжаться, и лампа на панели проборов светиться при работающем моторе не будет. Если же индикатор светится после запуска мотора, то высока вероятность того, что генератор выдает недостаточную величину напряжения на аккумулятор (то есть ниже 13,5В). Если, измеряя прибором напряжение на клеммах АКБ при работающем моторе, прибор показывает значение более 12В, но менее 13,5В, то необходимо бить тревогу и начинать поиски неисправности.

Читать еще:  Шток бензонасоса ваз 2107

Чтобы отыскать причину неисправности и успешно ее устранить самостоятельно, рассмотрим остальные виды возможных дефектов.

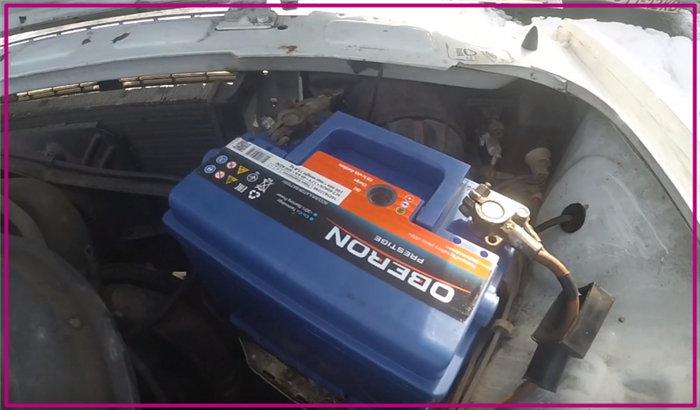

Нарушение контакта на выводах АКБ

Первым делом необходимо проверить клеммы на аккумуляторе. Через клеммы на АКБ поступает вырабатываемый генератором зарядный ток, поэтому малейшее наличие окислов на клеммах, может приводить к снижению зарядного тока (посредством увеличения сопротивления).

Окислы на клеммах могут возникнуть, если долго не отсоединять их. Также, если используются отличные от свинцовых клемм.

Напряжение, поступающее от генератора, теряется (снижается) из-за слабого контакта. При такой неисправности еще можно заметить, тускло горит лампочка индикации заряда. Если это так, то рекомендуется снять обе клеммы с АКБ, и зачистить их, воспользовавшись мелкозернистой наждачной бумагой. После удаления окислов, следует обработать клеммы Литолом. Проверить отсутствие свечения индикации при запуске мотора.

Ослабление натяжения или повреждение ремня генератора

При наличии неисправности требуется произвести проверку состояния приводного ремня генератора. В случае его обрыва, зарядка поступать не будет вовсе, а вот когда аккумулятор получает заряд, но в недостаточном количестве, то причиной может быть его деформация. В процессе функционирования ремень растягивается, поэтому могут возникать «проскальзывания».

Ремень необходимо подтянуть или заменить, для чего понадобится немного времени. При своевременной замене ремня, в дороге не случится никаких непредвиденных ситуаций. Кроме того, новый ремень стоит в десять раз меньше, чем новый аккумулятор.

Отсутствие контакта вывода генератора с массой

Для этого следует проверить качество соединения не только минусовой клеммы на АКБ, но еще и все контакты на корпусе генератора. В процессе эксплуатации их крепления могут ослабнуть или окислиться, что непременно станет причиной снижения величины зарядного тока.

Устраняются поломки такого типа подтягиванием контактов гаечным ключом. Окисления устраняются при помощи WD-40 и наждачной бумаги. Для защиты контактов от воздействия влаги, их необходимо смазать.

Неисправность реле регулятора

Еще надо проверить реле контрольной лампы заряда, которое отвечает за включение и отключение лампы заряда на панели приборов. Когда запускается двигатель, и вращается шкив генератора, вырабатывая ток, реле подает сигнал на контрольную лампу для ее отключения. Принцип работы реле регулятора заключается в выполнении следующих действий:

  1. Когда включается зажигание, то происходит протекание тока через замкнутые контакты на реле. Этот ток проходит от АКБ, и поступает к контрольной лампе или индикатору.
  2. При старте двигателя, происходит включение генератора. Генератор вырабатывает зарядный ток, который поступает на катушку в реле.
  3. Под воздействием тока, происходит притягивание сердечника, и размыкание контактов. Лампа индикации на панели приборов при размыкании контактов гаснет.

Чтобы устранить поломку, понадобится заменить реле, которое находится на ВАЗ 2107 под капотом. С правой стороны на правом брызговике расположен блок, где и находится необходимое реле. Для проверки исправности устройства, можно воспользоваться соседним реле.

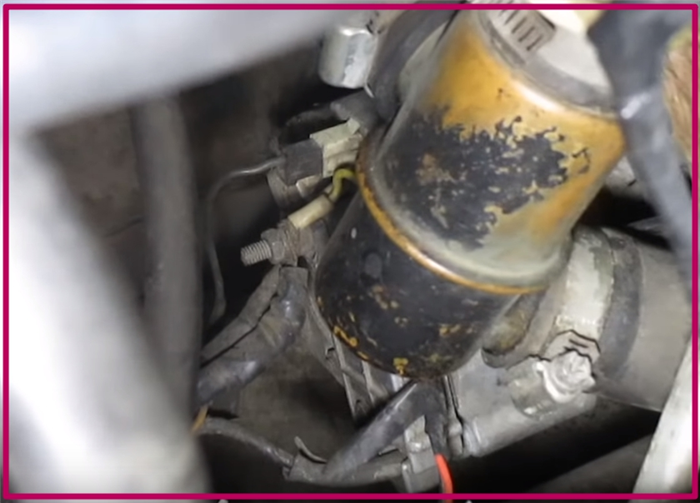

Неисправности генератора

Если вышеперечисленные способы не помогли разрешить проблему, и лампа индикатора продолжает светиться при работающем двигателе, тогда следует прибегнуть к проверке генератора. Для этого оборудование демонтируется с автомобиля, и проверяется в домашних условиях при помощи контрольной лампы или тестера.

Обязательно надо проверить износ щеток. Если величина износа более 40%, то они подлежат замене. Проверить также необходимо исправность диодов в диодном мосту. В конструкции генератора он устанавливается для выпрямление тока из переменного в постоянный. Если из строя выходит один из диодов схемы, то снижается величина подающего на АКБ тока, что способствует свечению индикатора на панели приборов ВАЗ 2107. Лучше всего поступить следующим образом — если установлено, что причина кроется в неисправности генератора, то можно купить новый агрегат, и установить на авто. После этого разбираться с неисправностями на старом устройстве.

Неисправность диодного моста и предохранителя

Чтобы удостовериться, что причиной неисправности является не предохранитель, его следует проверить. Он находится на ВАЗ 2107 под капотом возле реле. Он нумеруется обозначением F10.

Как видно, устранить поломки на семерке не составляет большого труда. Самое главное — это отыскать причину, вооружившись необходимыми инструментами и приборами. Для этого не понадобится посещать автосервис, и платить большие деньги за то, чтобы вам почистили окислившиеся клеммы АКБ.

Почему не горит лампочка зарядки аккумулятора Ваз 2106 – 2107

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, “таблетка”, “шоколадка”), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора.

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

Читать еще:  Помпа ваз 21214 инжектор

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.


Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Видео: Не горит лампа зарядки АКБ Ваз 2107 – поиск причины

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

  1. Прикладываем щупы к предохранителю.
  2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
  3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.
