Впускной коллектор ваз 2114 инжектор 8 клапанов

Выпускной коллектор ВАЗ 2114: неисправности и их устранение

Такой элемент, как выпускной коллектор, является очень важной частью выхлопной системы автомашины. Он отвечает за отвод отработанных газов, отсутствие в салоне запахов выхлопа и бензина, а также косвенно влияет на корректную работу двигателя. О том, как он устроен, а также о том, как правильно выполняется замена коллектора ваз 2114 — мы сегодня и расскажем.

Основные причины неисправности

Выпускной коллектор двигателя — деталь, работающая при высоких нагрузках.

Во время эксплуатации авто на него воздействуют такие негативные факторы, как:

  • высокая температура, передаваемая ему от отводимых газов;
  • воздействие паров бензина, вызванное тем, что впускной коллектор ваз 2114 и выпускной коллектор имеют общую прокладку;
  • воздействие отработанных газов;
  • воздействие вибрации, передающейся от мотора.

Все это приводит к тому, что практически у всех машин, имеющих возраст более 7 лет (за исключением тех, на которых владельцы ездят пару раз в году) имеют сильно изношенный коллектор, требующий замены.

Сразу стоит отметить, что многие автосервисы предлагают услуги по аргонно-дуговой заварке щелей в изношенных коллекторах. Такая услуга, как правило, в несколько раз превышает по стоимости новую деталь, а долговечность такого ремонта в большинстве случаев не превышает одного года, после чего появляются новые трещины.

Именно по этой причине задумываться о возможном ремонте не стоит — если коллектор вышел из строя — его нужно заменить.

Еще одной проблемой, по понятным причинам встречающейся еще чаще, является прогоревшая прокладка коллектора 2114. При очень активной эксплуатации авто она может выходить из строя практически каждый год. Заменить ее можно также своими руками, а сама процедура замены ничем не отличается от замены коллектора (о ее последовательности будет сказано ниже).

На что влияет неисправный коллектор

Существует немало историй, рассказывающих о разрыве (и даже взрыве) треснувшего коллектора во время движения машины.

Безусловно, ни одна из них не является правдой, но тем не менее прохудившийся коллектор является очень серьезной проблемой, требующей немедленного решения, и вот почему: сквозь прогары и трещины внутрь выхлопной системы может попадать воздух, разбавляющий отработанные газы.

В результате этого лямбда-датчик будет неправильно определять их состав и неверно корректировать состав топливо-воздушной смеси, впрыскиваемой в двигатель, что приведет к троению, проседанию оборотов и нагару на свечах.

Эти же трещины повлияют на вентиляцию картера, нарушив ее. Это приведет к неполадкам в работе ГРМ и повышенному износу клапанов. И, наконец, выходящие сквозь прогары выхлопные газы будут попадать в подкапотное пространство и, частично, в салон, вызывая неприятные запахи и дискомфорт во время поездок.

Сильно прогоревшая прокладка коллектора может привести к точно таким же последствиям, как и трещины на самой детали.

Как выполнить замену

Для того, чтобы самостоятельно заменить выпускной коллектор, потребуются следующие инструменты:

  • шлицевая отвертка;
  • ключи рожковые на 17, 13, 10 и 8;
  • пассатижи (плоскогубцы);
  • торцевые головки на 19 и 17;
  • вороток для головок.

За несколько дней до предполагаемой замены выпускного коллектора следует по 2-3 раза в сутки обрабатывать все крепежные элементы составом ВД-40 или его аналогами.

Подобрав необходимый инструмент, следует разобраться с тем, как снять коллектор ваз 2114. Первое, что нужно будет сделать — это еще раз (перед самой заменой) обработать ВэДэшкой все болты и гайки, после чего можно будет приступить к демонтажу, выполняется который следующим образом:

  1. Снять минусовую клемму с аккумуляторной батареи.
  2. Отсоединить тросик от дроссельной заслонки.
  3. Отсоединить все патрубки топливной магистрали.
  4. Отключить датчик положения дроссельной заслонки.
  5. Отключить датчик холостого хода.
  6. Демонтировать патрубки усилителя тормозов и патрубки вентиляции картера.
  7. Снять рессивер.
  8. Отключить провода управления впрыском.
  9. Снять топливную рампу (сами форсунки при этом демонтировать не нужно).

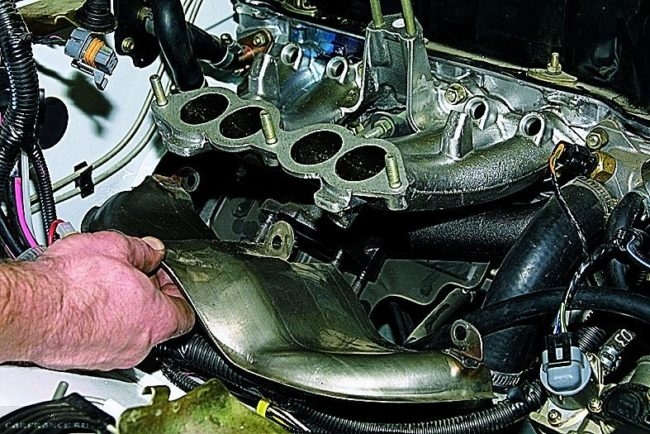

  10. Убрать термоэкран, защищающий коллектор.
  11. Демонтировать приемную трубу.
  12. Отсоединить впускной коллектор и снять его.
  13. Открутить крепежные элементы выпускного коллектора.
  14. Снять выпускной коллектор.
  15. Демонтировать прокладку выпускного коллектора.

Установку новой прокладки и нового коллектора, а также обратную сборку следует выполнять точно в таком же порядке, но в обратной последовательности.

Выполнять замену прокладки при замене выпускного коллектора нужно обязательно — даже в том случае, если она выглядит не сильно изношенной.

В заключение стоит сказать пару слов о том, какую прокладку взамен прогоревшей лучше установить, ведь их выбор в автомагазинах довольно широк. Кроме родной прокладки коллектора (номер которой в каталоге 21083-1008081) с хорошей стороны себя зарекомендовали прокладки Trialli GZ 102 0013 и AJUSA 13065200.

Все они производятся в России и отличаются увеличенным сроком службы. В свою очередь, часто встречающиеся в продаже прокладки коллектора от компании Богдан хоть и имеют доступную цену, но рассчитаны всего на 20.000 км пробега.

Именно поэтому они являются не самым оптимальным вариантом — лучше приобрести более дорогие прокладки, но требующие замены гораздо реже.

Замена коллектора ВАЗ 2114

Коллектор (резонатор, «штаны») — навесное оборудование двигателя, представляет собой закрытый резервуар сложной формы с общей камерой (ресивером) и отводящими патрубками. По характеру выполняемых функций в авто, коллекторы бывают двух типов — выпускной и впускной.

Основной задачей впускного коллектора является подача воздуха с распределительной системы, его смешивание с топливом и превращением в воздушно-топливную смесь нужной консистенции, с последующей равномерной подачей в камеру сжигания цилиндров. Следовательно, главной задачей выпускного коллектора является сбор выхлопных газов от цилиндров мотора в единую трубу.

Читать еще:  Ваз 2107 тускло горит лампочка аккумулятора

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

  • основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
  • в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.
  1. Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
  2. Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Советы по замене впускного коллектора

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

  • ключи «на 8», «на 10», «на 13», «на 17»;
  • насадка типа «кардан» и торцовые головки «на 17», «на 19»;
  • магнитная отвёртка;
  • отвертки, пассатижи;
  • новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.

Стоимость указана на весну 2017 года по Москве и области.

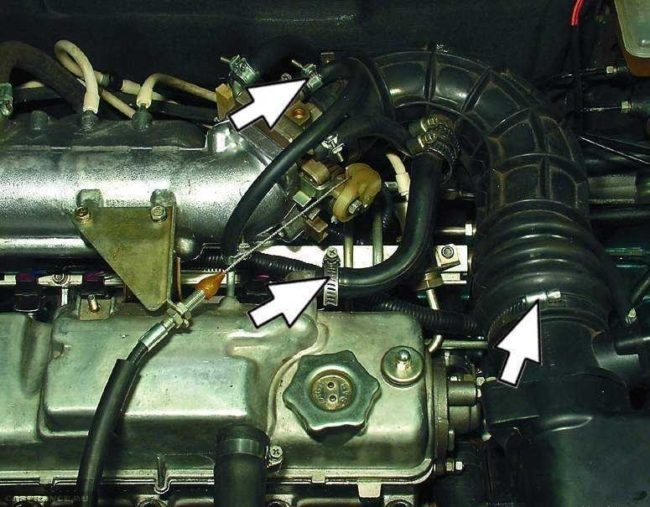

Ослабляем хомут и отсоединяем шланг вентиляции картера.

Снимаем выпускной коллектор на 8-ми клапанной ВАЗ-2114 для замены

Выпускная система автомобиля ВАЗ-2114 с инжекторным двигателем не отличается особенной сложностью, тем не менее иногда приходится потратить достаточно времени, а может, и денег (если проводить работу на СТО), чтобы привести её в нормальное состояние. Сегодня разберёмся с выпускным коллектором ВАЗ-2114, с особенностями его демонтажа и установки.

Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114

Огромные перепады температуры — это основная проблема, с которой сталкивается выпускной коллектор и прокладка, ради которой его и снимают. Сам коллектор выполнен из чугуна особой марки, он может выдерживать высокие температуры (до 800-900 градусов), тем не менее это критические значения, после которых коллектор может покоробиться или растрескаться.

Выпускной коллектор ВАЗ-2114

Основная его задача — сбор выхлопных газов и распределение их в приёмную трубу глушителя.

Замена или демонтаж выпускного коллектора ВАЗ-2114 необходимы в таких случаях:

  1. Механическое повреждение коллектора.
  2. Коробление и потеря герметичности на стыке с головкой блока цилиндров.
  3. Прогар прокладки между головкой и коллектором.
  4. Появление трещин в результате перегрева двигателя.
  5. Замена коллектора на устройство другой конфигурации, адаптированного на более жёсткий режим эксплуатации.

В том случае, если мы не собираемся участвовать в скоростных заездах на приз начальника областного ГИБДД, замена или демонтаж коллектора может быть необходим в ряде случаев.

Инструмент и материалы для демонтажа

Есть ряд симптомов, которые подскажут, что нужно готовиться к снятию выпускного коллектора:

  • повышенный уровень шума в подкапотном пространстве, двигатель издаёт характерный, громкий звук в любых режимах работы;
  • прорыв отработанных газов в подкапотное пространство и иногда в салон;
  • снижение мощности двигателя из-за несовпадения отверстий для выхода выхлопных газов в головке блока и в коллекторе.

Многие решаются на замену штатного коллектора «тюнинговым», выполненным из нержавеющей стали и имеющего иную конфигурацию, тем самым желая повысить мощность двигателя, снизить сопротивление, которое штатный коллектор оказывает выхлопным газам. Как правило, самой частой причиной демонтажа узла становится прогар прокладки.

Прокладка выпускного коллектора

Прокладка коллектора на ВАЗ-2114 выполнена из прессованного армированного асбеста и призвана обеспечивать герметичность соединения головки блока и фланцев коллектора. Асбест применяется для коррекции коэффициента теплового расширения алюминиевого сплава, из которого отлита головка, и чугуна, из которого отливают коллектор. На высоких оборотах и в режиме длительных нагрузок прокладка может прогореть. Тогда её замена и демонтаж коллектора неизбежны.

Для демонтажа коллектора будет необходим штатный набор инструментов, набор головок с удлинителями, проникающая смазка WD-40 или её аналог. В случае обрыва шпилек пригодится экстрактор шпилек, дрель, сверла и набор метчиков. За день-два до демонтажа коллектора стоит увлажнять по несколько раз весь крепёж, это существенно упростит процедуру снятия.

Процедура демонтажа коллектора — пошаговая инструкция

Сам по себе процесс демонтажа не так сложен, сложен доступ к некоторым гайкам, поэтому желательно выполнять работу на подъёмнике или на смотровой яме. Алгоритм действий для инжекторной ВАЗ-2114 в этом случае выглядит так:

    Снимаем минусовую клемму с аккумулятора или отключаем выключатель массы.

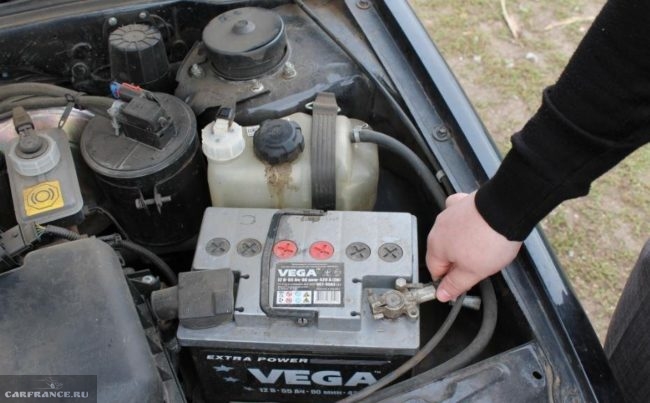

Снимаем клемму с АКБ

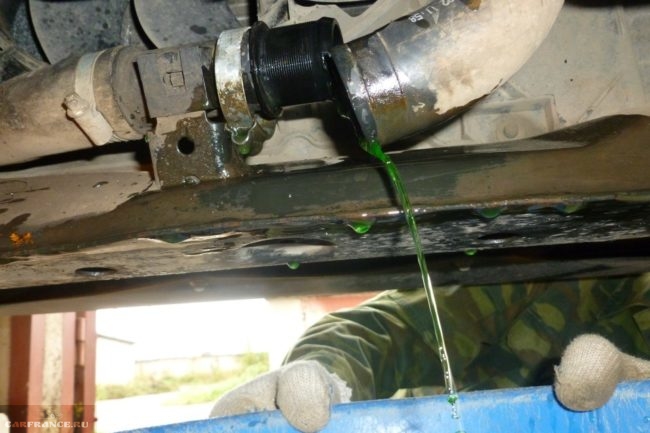

Сливаем из системы охлаждающую жидкость

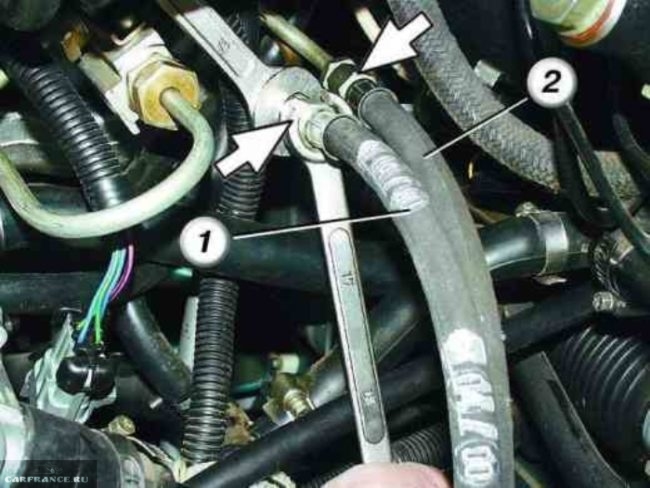

Снимаем топливные трубки

Отключаем датчик положения дроссельной заслонки

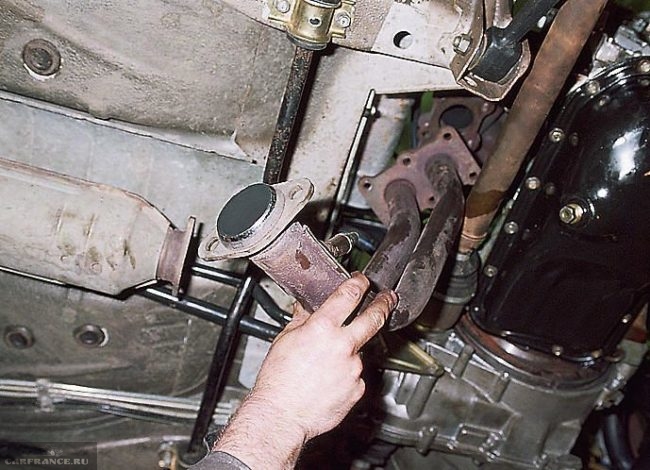

Отсоединяем приёмную трубу глушителя от коллектора

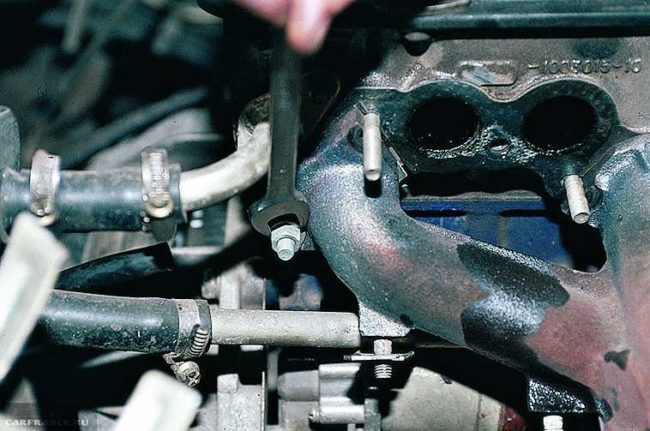

Демонтируем крепления выпускного коллектора

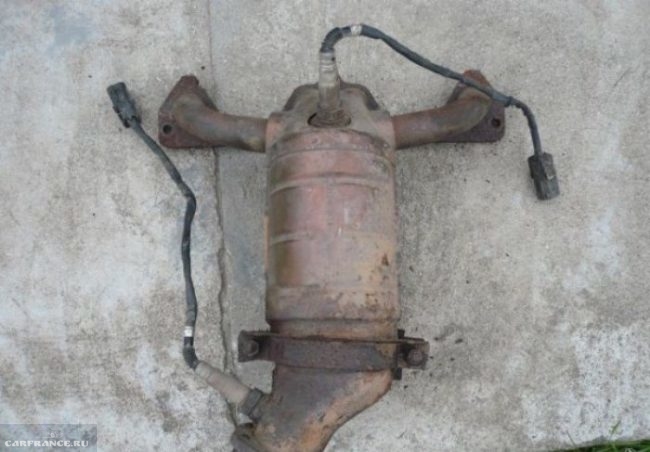

Снимаем выпускной коллектор

Замена прокладок и установка коллектора

После демонтажа коллектора редко удаётся снять прокладку неповреждённой. Она меняется в любом случае, но на привалочной плоскости со стороны головки и со стороны коллектора обязательно останутся части разрушенной прокладки. Их необходимо аккуратно удалить.

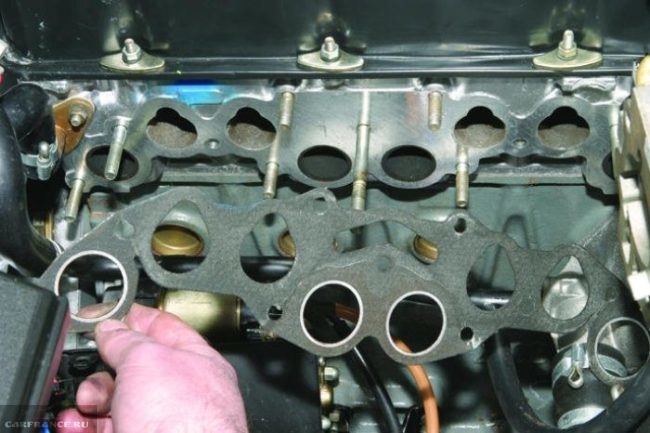

Меняем прокладку коллектора

Для этого можно использовать специальный спрей, который размягчает остатки прокладки, можно аккуратно их удалить лезвием. При этом нельзя повреждать плоскость, иначе герметичность соединения будет нарушена.

Также при установке новых прокладок выпускного коллектора не рекомендуют использовать герметики. Они могут быть разного качества, могут образовывать при обжиме частички, попадающие в картер, что крайне нежелательно.

Читать еще:  Компрессор кит на ваз 8 клапанов

Видео о замене прокладки выпускного коллектора на ВАЗ-2114

В заключении

После установки новых прокладок (для 8-клапанного мотора и для 16-клапанного они разные) и фиксации коллектора стоит убедиться, что узел не контактирует с электропроводкой, шлангами и не касается стабилизатора. Удачной всем работы!

Как снять выпускной коллектор на ВАЗ-2114 8 клапанов инжектор

Решил я значит решить проблему со звуком, который был в предыдущем посте. Заехал на станцию, человек послушал, сказал нужно менять прокладку коллектора, звук есть, и это из за него “цокот”, я спросил, во сколько выйдет замена прокладки? Мне ответили что цена будет 3800-4500, тут я немного осел, ранее 2800-3500 за прокладку штанов, а тут 4000 за коллектор. Ладно, понял, поехал в магазин, взял прокладку, цена ей оказалась 170 рублей, оригинальная, я думал будет дороже, ну да ладно. Выбрал день и поехал в гараж, посмотрел какие-то видео на тему того, как менять прокладку эту, но везде пишут мол не нужно ее менять самому, очень опасно и т.п. Руки растут прямо, поэтому сделаю сам. Но к сожалению подробного образца для новичков с фотографиями я не нашел, поэтому решил сделать, потому что мало ли, кому-то будет полезно.Начнем:

Внимание, сразу предупрежу, когда вы будете откручивать коллектора, не в коем случае не допустите того, чтобы у вас упала гайки или шайба, неважно что, в отверстия впуска и выпуска!

1. Откручиваем массу на АКБ. 2.

Откручиваем пробку на бочке антифриза. 3. Снимаем систему воздухоподачи.

4. Снимаем с дросселя патрубки с антифризом. 5.

Снимаем “газульку”, так же снимаем ее крепление. 6. Снимаем с датчиков на дросселе фишки.

7. Снимаем дроссель головкой на 13, две гайки. 8.

Снимаем с рессивера оставшиеся патрубки. 9. Снимаем рессивер головкой на 13 и коротким воротком.

10. Откручиваем подачу и обратку топлива двумя ключами на 17. 11.

Откручиваем крепление топливной рампы, 2 болта 6-гранником на 5 и рычагов в видео торцового ключа. 12. Снимаем рампу.

13. Снимаем фишку с датчика. 14.

Откручиваем гайки крепление впускного коллектора головкой на 13 и коротким воротком. (могут откручиваться вместе со шпильками, это не страшно)15. Откручиваем боковые крепления впускного рессивера сверху, и снизу просто ослабляем болты.

16. Откручиваем крепление выпускного коллектора. 17.

Отодвигаем коллектор в сторону, чтобы не мешал. 18. Хорошо зачищаем поверхности впускного и выпускного коллектора, а так же плоскость на двигателе.

19. Далее устанавливаем все в обратной последовательности. Советую все болты и гайки от разных элементов складывать отдельно, чтобы потом не запутаться.

После того как все было собрано, полагаю из каналов охлаждающей жидкости, ее немного ушло в выпускной коллектор, потому что машина дымила как паровоз, и завелась не как обычно с 1 раза, а с 3, чему я очень удивился, но после того как машина поработала 15 минут, все встало на место. По итогу проехав, звук пропал, значит человек на СТО был прав. И радости нет предела, так же двигатель стал работать еще ровней.

Ушло на все провсе 4. 5 часа, при том что делал без остановки.

Думаю кому-то будет полезно, спасибо за внимание.

Полный размерОткручиваем землю

Полный размерНус, начнем все поочередно

Полный размерСоблюдаем все что на картинке

Полный размерСупер-ключ для откручивания рампы

Полный размерТам находится 2 гайки, которые крепят впускной и выпускной коллектор, нащупать их очень просто, достаточно взять головку на 13 и вороток не длинный

Полный размерВот она красавица:D

Полный размерХорошенько чистим

Полный размерВуаля, готово:D Цена вопроса: 170 ₽ Пробег: 164 000 км

Фото- и видеоинструкция для тех, кто планирует самостоятельно заменить прокладку впускного трубопровода и выпускного коллектора на ВАЗ 2114, 2113, 2115Для выполнения работ по замене прокладки впускного трубопровода вам потребуется смотровая яма или эстакада.

  1. Первым делом отсоединяем аккумулятор.
  2. Снимаем приемную трубу.
  3. Ключом на 17 мм отворачиваем гайку нижнего крепления левой штанги (гайка расположена над правым приводом переднего колеса).
  4. Ключом на 13 мм отворачиваем болт нижнего крепления правой штанги к блоку цилиндров.
  5. Снимаем ресивер
  6. Снимаем топливную рампу.
  7. На двигателе 2111 (1,5i) ключом на 13 мм отворачиваем три гайки крепления и снимаем кронштейн.
  8. Ключом на 13 мм отворачиваем две гайки крепления монтажной проушины и снимаем ее.
  9. Ключом на 13 мм ослабляем затяжку гайки нижнего крепления кронштейна, и отворачиваем гайку верхнего крепления кронштейна.
  10. Отводим кронштейн в сторону.
  11. Ключом на 13 мм отворачиваем гайку верхнего крепления правой штанги.
  12. Снимаем правую штангу и дистанционную втулку со шпильки впускного трубопровода.
  13. Ключом на 17 мм отворачиваем гайку верхнего крепления левой штанги и снимаем штангу.
  14. Ключом на 13 мм с удлинителем отворачиваем четыре гайки верхнего крепления и две гайки нижнего крепления впускного трубопровода и выпускного коллектора (для наглядности показано на снятой головке блока цилиндров).
  15. Снимаем впускной трубопровод.
  16. Снимаем выпускной коллектор.

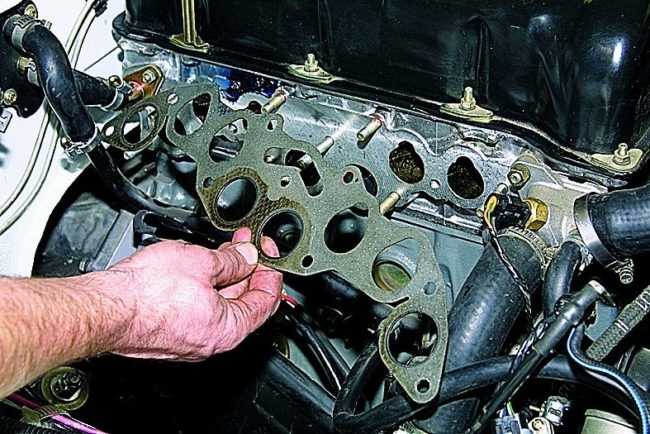

  17. Снимаем со шпилек прокладку.
  18. Устанавливаем выпускной коллектор и впускной трубопровод в обратной последовательности, заменив прокладку новой.

Недавно решил открыть капот, проверить как дела. Всё ок, однако шум двигателя показался подозрительным, как у оппозитника. Поиски долго ничего не давали, а между тем в салоне стало попахивать выпускными газами. Причину кое как нашел утром, после запуска заглянув под капот и увидев задымление от катализатора. У Евро-3, -4 подобных непосредственно сам нейтрализатор закрыт ещё металлическими кожухами, что затрудняет поиск прорыва газов.В общем, купил я заранее паука 4-1 за 1350 р.

Полный размерПод один датчик кислорода, у меня прошито давно до Евро-2Кстати, ещё нашел уже потом в продаже простой коллектор 4-1 из металла или чугуна. Показался брутальным таким и стоил дешевле — 950 р. В гугле ничего похожего не нашел.Долго думал, самому ли делать, не имея ямы. Ну в общем, решил сам, но начав с самого сложного — откручивания гаек под машиной. В случае неуспеха всегда можно было съездить на станцию. Перед этим днём ранее пролил все гайки Вэдэшкой.В общем, под машиной всё оказалось не так просто — всё так прикисло, что было плюнул на всё и звонил знакомому мастеру. Однако он отфутболил на несколько дней вперед, мотивируя очередью. Решено. Сами так сами.Две шпильки коллектора сорвал, одну открутил. Кости хрустели аж, выполняя акробатические трюки под машиной лежа на прошлогодней траве.Далее перешел на верх, слил жидкость, снял дроссель и впускной коллектор.

Читать еще:  Как снять форсунки с рампы ваз 2114

После снятия дросселя и патрубка заметил ужасную картину — пыль на поверхностях

Полный размера тут тоже пыльВидимо, попался плохой фильтр, в последний раз стоял Невский

Полный размерСлева старый, справа упаковка нового запасного

Полный размерВроде и не сильно грязныйПыль не похожа на песок, скорее пыльца. Ну оно и понятно, крупное скорее всего улетало в цилиндры.В общем, старый фильтр легко выпал со своего места, Биг сел плотно. Всегда раньше брал биг-фильтр и проблем не было.Пришлось ехать на велосипеде за очистителем карбюратора, а патрубок и коллекторы мыть в ванной.

Форсунки кстати, не смог снять — сидят плотно. Ну и не стал их вырывать, не пропускают воздух и ладно. С ними помыл, потом просто рампу просушил

Полный размерсушатся. Мыл очистителем двигателя Grass

Еще когда откручивал топливопровод от рампы, так и не обнаружил резинового колечка на штуцере. То ли не было, то ли я потерял. В магазине ни одно не подошло, но подошло из запаса, заказанных в Китае силиконовых колечек для штока крана отопителя ЛузарВыпускной коллектор снял без проблем, ни одной поломанной шпильки. Не смог только открутить второй датчик кислорода.Общая процедура снятия и чистки заняла у меня где-то 8 часов, включая время на еду, поездки на велике до магазина и гаража, на поиски всякой дребедени, иснтрумента и упавших гаек под машину.На следующий день приступил к сборке.

Слегка прошел напильником по новому коллектору

Полный размересть немного погрешностиКрепеж чистый и смазанный (смазать пришлось шрусом, т.к. графитовую не нашел), все прилегающие поверхности и детали чистые. Красота! Как конструктор далее собирал, без сучка и задоринки. Да не совсем — впускной алюминиевый коллектор не вставал на своё место из-за упирающегося его экрана в “паука”. Пришлось таки демонтировать. Надеюсь, бензин в рампе кипеть летом не будет. Затягивал всё динамометрическим ключом требуемым моментом, тут косяков точно не будет, что где-то не дотянул и потекло или перетянул и сорвал. Советую всем такой ключ…Наступил момент Х — заводимся с первого раза и всё ок, ошибок нет, ничё не течёт- не сечёт, движок шепчет. Ура!

Далее тест на сообразительность

Как обычно, начинаем пилить.

Спиливаем кожухи нейтрализатора

Полный размерВидим трещину — источника бедЕще чуть-чуть и катализатор бы разделил выпускную на две отдельные части

Полный размерСостояние на 250 тыс км. Катализатор металлический, состояние отличное

None Потом еще заметил трещины на креплении катализатора к двигателю

None А вот нового паука никак не закрепить, непонятно чем и как. Нужно что-то выдумать, ведь на древних карбюраторных тоже было крепление “штанов”

И в послесловие скажу лишь, что разницы никакой не заметил, шум такой же, как раньше был, мощнее не стала машина. Максималку замерил, около 170 км ч так и осталась. Так что смело можно ездить с родным нейтрализатором.

С ним хоть не воняло, как от карбюраторных Жигулей. Катализатор решил оставить. Кто знает, что взбредет в голову нашим чинушкам через год-два?

Замену прокладок на впускном коллекторе ВАЗа рекомендуют делать после каждого его снятия. Но мне пришлось сделать это преждевременно, так как я обнаружил значительный подсос воздуха, который, в основном, проявлялся на холодном двигателе. Каждый холодный запуск сопровождался страшным троением.

Помимо троения на холодную наблюдался небольшой провал оборотов при резком нажатии на педаль газа. При чём как на холодном, так и на горячем моторе.

Обнаружить подсос воздуха мне помог самодельный дымогенератор из сигареты. Очень простая и примитивная штуковина, которая выручала меня неоднократно.

На моём автомобиле (Калина 1. 6 8 клапанов) установлен пластиковый впускной коллектор (ресивер). Такой же будет установлен на всех автомобилях семейства ВАЗ с 8ми клапанным двигателем 1.

6 литра (2114, 2110 и тд). В качестве прокладок выступают 4 резиновых колечка. По отзывам, черные колечки ходят намного дольше белых.

И я в этом убедился лично — эти прокладки проходили около полугода и стали пропускать воздух. На ощупь они стали пластмассовыми. К сожалению черных я не нашёл, поэтому буду устанавливать снова белые.

Что бы снять впускной коллектор (ресивер) нужно предварительно открутить гофру от воздушного фильтра, тросик газа, малые шланги вентиляции картера двигателя. Дроссель и его обогрев снимать не буду.

Крепится впускной коллектор на 5-ти шпильках — одна по центру, две по бокам. Что бы их открутить понадобится головка на 13. После отвинчивания гаек, нужно снять сам ресивер со шпилек и отвести его в сторону.

Снимите старые прокладки и протрите посадочные места от масла и грязи. Так же нужно протереть и посадочное место на двигателе.

На коллекторе есть специальные пазы для направляющих на прокладках. В пластиковый коллектор прокладки нужно устанавливать более высокой стороной. Как раз именно направляющая не даст Вам ошибиться.

Места около направляющих я дополнительно промазал герметиком по наружной стороне прокладки. Так как по ощущениям именно там кольцо вошло в канавку глубже всего. К тому же, там и было место подсоса воздуха на старых прокладках.

После всех процедур впускной коллектор можно устанавливать назад. Информацию о том, как сильно нужно затягивать крепёжные гайки я не нашёл. Затягивал на свой страх и риск.

Вот таким образом я заменил старые прокладки впускного коллектора на своей Калине на новые. Подсоса воздуха больше нет, двигатель перестал троить на холодную и в прогретом состоянии стал вести себя гораздо лучше.
