Замена подушек ваз 2112 16 клапанов

Содержание

Замена подушек двигателя на ВАЗ-2110, 2111, 2112

Подушка – это элемент опоры двигателя, которая служит для крепления мотора к кузову автомобиля. Опора представляет собой резинометаллическую конструкцию, состоящую из стального корпуса и толстой каучуковой подушки.

Основная роль подушки заключается в гашении вибрации, идущей от мотора.

На автомобилях ВАЗ 2110 восьмиклапанные двигатели крепятся к кузову 3 опорами (двумя боковыми и задней), а шестнадцатиклапанные – 4-мя (двумя боковыми, нижней передней и верхней передней).

Неисправности подушек

Понять, что подушки пришли в негодность можно по величине вибрации двигателя. Если он работает в нормальном режиме, а кузов начинает дребезжать, передавая вибрацию на рулевую рейку, блок педалей, панель приборов, можете быть уверены, что причиной этому является именно износ подушек.

Наибольшая вибрация, обычно, наблюдается при старте двигателя, а также при его выключении. При полном износе резиновых подушек может появиться стук, вызванный соприкосновением элементов мотора и его опор.

Для большей убедительности запустите двигатель, откройте капот и визуально осмотрите опоры двигателя и сами подушки. Положив ладонь на мотор, почувствуйте, насколько сильно он вибрирует.

Причинами выхода из строя подушек двигателя могут быть:

  • деформация вследствие отработанного ресурса, механического или температурного воздействия;
  • утрата эластичности из-за «старения» резины и перепадов температур;
  • расслаивание или растрескивание, вызванное воздействием химически активных жидкостей.

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.

Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.

За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.

Замена

Для восьмиклапанников

  1. Подготовьте автомобиль к ремонту: установите его на ровной поверхности, подложите под задние колеса упоры, снимите защиту двигателя.
  2. Отверните болт натяжителя ремня генератора, и снимите ремень (ключ на 13).
  3. Домкрат установите под двигатель, подложите под его верхнюю часть толстый деревянный брус или доску. Приподнимите двигатель так чтобы снять нагрузку на его опоры.
  4. Открутите гайку центрального крепления правой подушки (ключ на 15).
  5. Отверните болты фиксации подушки к кронштейну (ключ на 13).
  6. Снизу со стороны правой арки открутите 3 болта крепления кронштейна к лонжерону (ключ на 17).
  7. Снимите кронштейн и замените старую подушку на новую.
  8. Монтаж произведите в обратном порядке.
  9. Передвиньте домкрат под КПП, и приподнимите ее.
  10. Отверните гайку центрального крепления левой подушки (ключ на 15).
  11. Отверните два болта крепления опоры, и снимите ее (ключ на 13).
  12. Замените ее и соберите конструкцию в обратном порядке.
  13. Отверните две гайки на 17, крепящие подушку к кузову, а затем еще две гайки ее крепления к КПП (работы по снятию и замене задней опоры проводятся со стороны днища автомобиля).
  14. Снимите заднюю опору.
  15. Открутите гайку крепления подушки к кронштейну (ключ на 19). Снимите старую подушку, поставьте новую.
  16. Установите заднюю опору в обратном порядке.
Читать еще:  Как снять наружный шрус ваз 2110

Для шестнадцатиклапанников

Снятие и замена боковых подушек производится так же, как и у 8-клапанных двигателях.

Работы по замене передней нижней подушки осуществляются исподнизу машины.

  1. Отверните болт, фиксирующий штангу передней нижней опоры к поперечине передней подвески (ключ на 15).
  2. Отверните гайку болта фиксации опоры к кронштейну двигателя (2 ключа на 15). Извлеките болт.
  3. Снимите опору, замените подушку или всю конструкцию.
  4. Произведите монтаж в обратном порядке.
  5. В моторном отсеке выкрутите болт крепления верхней передней опоры к кузову, придерживая его гайку рукой (ключ на 17).
  6. Извлеките болт и гайку.
  7. Открутите болт крепления передней верхней опоры к кронштейну двигателя (ключ на 15). Извлеките болт и гайку.
  8. Снимите опору, замените подушку или всю конструкцию.
  9. Произведите ее монтаж в обратном порядке.

Заключение

Заменив подушки, запустите двигатель. Обратите внимание на его работу и наличие вибрации. При правильно установленных опорах и хорошем креплении она должна быть минимальной или вообще отсутствовать.

Замена подушек двигателя на ВАЗ 2110 и 2112. Стоит попробовать

Многим водителям знакома замена подушек двигателя на ВАЗ 2110 и 2112. Эта работа несложная, но избавляет от некоторых неприятностей. Правда, требуется она не часто. Пожалуй, опоры двигателя одни из самых стойких элементов этого автомобиля. Производитель не дает точных рекомендаций о сроках службы опор. Поэтому, делается это по мере износа. Производиться эта работа может в гараже или любом другом месте, где вы не будете мешать окружающим. Работа эта требует минимального количества инструментов. Не стоит бояться такого ремонта, нужно только взяться, и все у вас получится.

Содержание

Диагностика

Замена подушек двигателя на ВАЗ 2110 и 2112, требуется в случае их неисправности. Основным симптомом поломки является дребезжание кузова, а также явная вибрация, усиливающаяся на малых оборотах. Все это говорит о проблемах с подушками силового агрегата. Как правило, ваша задача заключается в выяснении, какая из опор является проблемной.

Это можно сделать, визуально осмотрев детали. На подушках не должно быть никаких трещин и деформаций. Признаком неисправности также является проседание двигателя на одну из опор. Выявив неисправность, следует приступить к ее устранению.

Инструменты

Работа по замене опор крайне простая. Для ее выполнения не требуется никаких особых инструментов. Итак, вам потребуется:

  • Набор ключей. Не только обычных, но и головок;
  • Домкрат.

Как видите, список минимален.

Замена передней верхней опоры

Эта опора стоит только на 12-х моделях. На «десятках» ее нет. Но, некоторые умельцы могут ее там укрепить. В таком случае, снятие подушки будет аналогичным. Работа состоит из нескольких этапов:

  • ключом ”17” откручивается болт, крепящий штангу опоры к кузову вашего автомобиля. При этом, гайка может выпасть из короба. Придерживайте ее;
  • Извлекаем гайку и болт;
  • Далее откручивается болт крепления штанги к двигателю. Для этого вам потребуется 2 ключа ”15”;

  • Болт также извлекается;
  • Остается только снять штангу.
  • Установка производится в обратном порядке. Есть один маленький нюанс. При установке не стоит сразу затягивать резьбовые соединения. Сначала наживите все болты, и только потом произведите их затяжку. Начинать лучше с места крепления к силовому агрегату.

    Замена передней нижней опоры

    Эта опора устанавливается также только на «двенашку». В ее функции входит дополнительное смягчение вибраций, возникающих при работе мотора. Заменяют ее следующим образом:

    • Для начала снимается брызговик двигателя;
    • Используя ключ ”15”, откручиваем винт, который крепит штангу (передняя поперечина подвески);
    • Для снятия штанги с крепления передней опоры вам потребуется 2 рожковых ключа ”15”. Открутив гайку, винт извлекают;
    • Демонтируем опору от двигателя.

    Монтаж не должен вызвать никаких трудностей. Но, только в случае наличия оставшихся опор на положенных местах. Для совмещения отверстий нужно чуть раскачивать двигатель.

    Заменяем заднюю опору

    Эта подушка требует к себе чуть больше внимания. Так как расположена неподалеку от коробки, что несколько осложняет ее извлечение.

  • Производится работа следующим образом:
    • Под коробку передач устанавливаем домкрат;
    • Головкой ”17” откручивают пару гаек, крепящих гнездо от опоры к кузову;
    • Используя ключи ”19”, нужно открутить винты, крепящие заднюю опору к КПП. Их всего 2;
    • Извлекаем опору вместе с гнездом. Зажимаем гнездо тисками, и откручиваем винт ключом ”19”.

  • Сборка опоры и ее установка на место производится с точностью до наоборот.

    Заменяем левую опору

    Для этого, устанавливается домкрат под КПП, и немного приподнимается:

    • В таком положении, используя ключ ”15”, можно открутить основную гайку, после чего коробка немного опускается;
    • Демонтируется ограничитель подушки сверху;
    • С помощью накидного ключа ”13” откручивают 2 гайки, крепящие опору к кузову, и снимают ее;
    • Далее снимается ограничитель снизу вместе со шпилькой.
    Читать еще:  Устройство моста ваз 2106

    После чего, устанавливаем на место новую подушку.

    Заменяем правую опору

    Эта работа несложная. Но, для снятия именно этой опоры, придется произвести достаточно много дополнительных манипуляций.

    Итак, приступаем к ремонту:

    • Для начала снимаем ремень с генератора, он будет мешать. Далее слегка ослабляется крепление «гены» к мотору;
    • Ставим домкрат внизу картера мотора, и поднимаем его;
    • Откручивается гайка, крепящая подушку, воспользуйтесь ключом ”15”;
    • Выворачивают 2 винта, крепящих подушку к кронштейну;
    • Остается только скрутить 3 болта с лонжерона, и снять кронштейн;
    • Извлеките старую подушку, и установите новую.

    Сборка производится в обратной последовательности.

    Заключение. Амортизирующие элементы силового агрегата, также иногда требуют замены. Хотя, на отечественных авто они довольно надежны. Замена подушек двигателя на ВАЗ 2110 и 2112 не является сложной работой. С этим справится даже начинающий автомобилист.

    Замена подушек двигателя на 16-ти клапанной ВАЗ-2112 своими руками: снимаем с опоры

    Подушка двигателя – это специальная опора, которая предназначена для фиксации мотора к кузову автомобиля. Она представляет собой конструкцию из стального корпуса и помещённой в неё резиновую (каучуковую – прим.) подушку. Её основное предназначение заключается в минимизации вибрации на кузов автомобиля исходящей от двигателя.

    На видео показан подробный процесс замены подушек двигателя на ВАЗ 2110-2112.

    Количество подушек двигателя

    На автомобили ВАЗ-2112 на разные двигатели устанавливалось разное количество опор. Так, на 8-ми клапанные моторы их было 3, две по бокам и одна сзади, а на 16-ти клапанный — 4, две по бокам, одна снизу спереди и вверху в передней части мотора . Ниже мы подробно расскажем о 16-ти клапанном образце.

    Пошаговый процесс замены

    В зависимости от того, какая опора вышла из строя проводим её замену.

    Правая подушка

    Для того, чтобы открутить опору двигателя с правой стороны, проделываем следующий порядок работ:

    1. Демонтируем верхнюю гайку на подушке.
    2. Затем два болта, которые крепят её к кронштейну.
    3. Далее под аркой колеса, демонтируем болты, фиксирующие их к лонжерону.
    4. Снимаем старый элемент и устанавливаем новый в обратном порядке снятию.

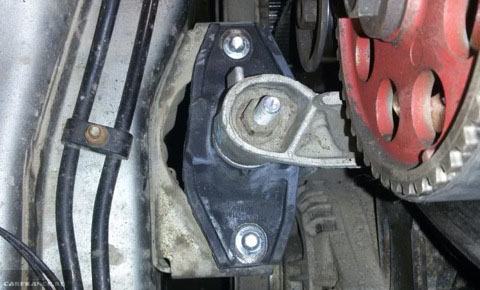

    Новая правая опора двигателя

    Левая подушка

    1. Как в случае и с правой подушкой, демонтируем верхнюю гайку.
    2. Затем откручиваем два болта по бокам и снимаем подушку.
    3. Убираем нижнюю шайбу со шпильки.
    4. Устанавливаем новую подушку в обратной последовательности.

    Нижняя передняя подушка

    1. При помощи ключа, по очереди откручиваем два болта.
    2. Последовательность не имеет значения. Проводите демонтаж в зависимости от удобства.
    3. Демонтируем старую подушку и устанавливаем новую.
    4. Если во время монтажа контрольные отверстия не совпадают, необходимо слегка поднять двигатель. Для этого можно использовать домкрат.

    Верхняя передняя подушка

    Так выглядит новая верхняя подушка двигателя

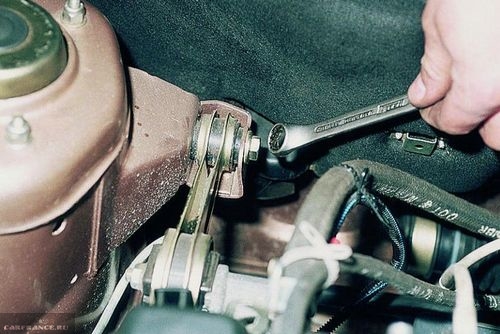

    1. Воспользовавшись ключом на «17» откручиваем болт фиксирующий опору к кузову.

    Если болт не откручивается, можно воспользоваться WD-40.

    Старую подушку меняем на новую.

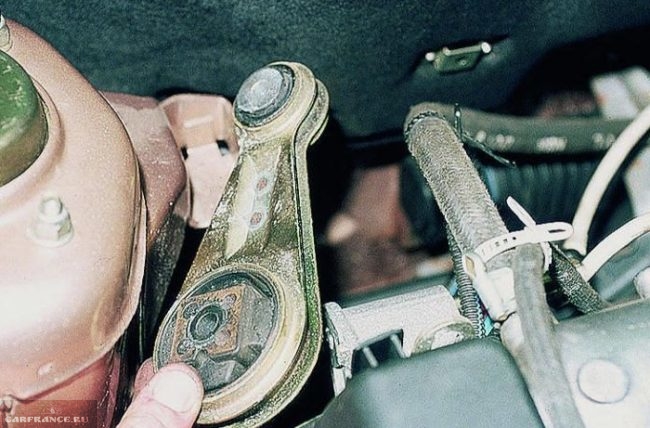

    Устанавливаем новую подушку

    Обратите внимание, что во время проведения этих работ, демонтировать сразу все подушки категорически запрещено, так как в это случае, двигателю будет просто не на чем держаться. Замену следует производить строго по очереди, начиная с одной из четырёх опор. Также для наиболее надежной фиксации, под двигатель можно положить деревянные опоры или домкрат.

    Неисправности

    Понять, что подушки двигателя вышли из строя, можно по увеличению вибраций, исходящих от мотора на кузов. Когда он функционирует в стабильном режиме, и кузов начинает вибрировать и дребезжать, передавая всё на педали, панель приборов и руль, можете быть уверены в неисправности подушек двигателя.

    Также износ подушек часто наблюдается во время запуска мотора и его выключении. Так, при наличии большого износа может быть слышан шум о соприкосновении элементов двигателя и металлических опор подушки.

    Проверка работоспособности

    Перед тем как приступать к замене подушек, следует убедиться в работоспособности старых. Потому, как все сразу их менять может и не потребуется.

    В первую очередь, на запущенном двигателе осмотрите состояние подушек:

    • На наличие трещин.
    • На сохранение упругости.
    • На наличие люфта в соединениях.

    Если подобных причин на какой-то подушке не наблюдается, значит и замена ей не требуется. А если они были обнаружены, то тянуть с заменой не стоит, так как постоянная вибрация способна не только существенно снизить комфорт передвижения на автомобиле, но и привести к негативным последствиям в работе мотора и коробки переключения передач.

    Причины выхода из строя

    Среди всех причин выхода из строя опор двигателя, можно выделить самые основные:

    • Отработанный ресурс опор двигателя, ввиду механического воздействия.
    • Износ резиновых элементов ввиду постоянных перепадов температур окружающей среды.

    Перед тем как идти в магазин, вы должны определить с тем, стоит менять только подушки или всю опору в сборе. В зависимости от состояния металлических опор, отсутствия на ней повреждений, можно произвести замену лишь её прорезиненной составляющей.

    • Цена комплекта подушек для 16-ти клапанной ВАЗ-2112, составляет порядка 1500 рублей, а опор в сборе 3000 рублей.
    • Работы по замене подушек в автосервисах варьируются в пределах 500 рублей за 1 штуку, однако мы считаем, что это лишняя трата денег, и предлагаем вам провести эти работы самостоятельно, благо никаких специальных навыков для этого не требуется.

    Замена подушки ваз 2110 — делаем сами.

    Прежде чем производить замену важно убедиться – действительно ли подушки являются причиной вибрации.

    Подушка опоры двигателя автомобиля ваз 2110

    Проверка состояния подушек

    Выполняем в следующей последовательности:

    • Поднимаем автомобиль и ставим его на подпорки;
    • Ставим домкрат под поддон картера, между головой домкрата и картером ставим доску (деревянный брусок) – чтобы не повредить поддон;
    • Поднимаем мотор домкратом до тех пор, пока вес мотора перестанет давить на подушки;
    • Осматриваем подушки на предмет трещин. Подушки должны быть твердыми и легко отделяться от металлической подложки;
    • Проверяем наличие люфта между пластинами подушек и рамой мотора. Если люфт есть — вам надо опустить мотор и подтянуть гайки и болты крепления подушек;
    • Если подушки целы, смажьте их защитным составом, перед тем как опустить мотор.

    Замена подушек на ваз 2110 имеющих двигатель 16 или 8 клапанов схожи. У 16-ти клапанного двигателя есть дополнительные опоры, и нет задней подушки. Наша инструкция расскажет и покажет вам, как поменять подушки на обеих моделях.

    Меняем подушки

    Замена правой подушки

    • Откручиваем верхнюю гайку подушки.

    Снимаем верхнюю гайку подушки

    • Затем болты, которыми подушка крепится к кронштейну.

    Откручиваем болты подушки

    • Заходим снизу, под аркой колеса откручиваем болты, которыми кронштейн крепится к лонжерону.

    Откручиваем болты крепления кронштейна

    • Снимаем кронштейн. Ставим новую подушку, и производим сборку в обратном порядке.

    Замена левой подушки

    • Как и в первом случае, откручиваем верхнюю гайку. Готовим заранее опору под коробку передач, двигатель у нас будет опускаться.

    Откручиваем гайку левой подушки

    • Опускаем двигатель на заранее подготовленную нами опору.Теперь можно вытащить верхнюю шайбу опоры.

    Вытащили верхнюю шайбу

    • Теперь выкрутим болты, крепящие подушку.

    Выкручиваем болты, крепящие подушку

    Старая подушка снята

    • Снимаем шайбу со шпилькой.

    Снятие шайбы со шпилькой.

    • Меняем старую подушку на новую и производим сборку в обратном порядке.

    Замена задней подушки

    • При помощи головки откручиваем гайки крепящие подушку к кузову.

    Откручиваем гайки крепящие подушку.

    • Затем болты крепления к коробке передач.

    Откручиваем болты крепящие подушку к коробке передач.

    • Вытаскиваем подушку.

    Задние подушки могут продаваться в сборе с кронштейном, или без него. Если вы приобрели подушку без кронштейна — переставьте кронштейн со старой подушки.

    Переставляем новую подушку на кронштейн:

    • Зажимаем кронштейн в тиски (Смотрите фото ниже);
    • Откручиваем гайку и снимаем старую подушку;
    • надеваем новую подушку на кронштейн и закручиваем гайку.

    Снимаем кронштейн со старой подушки и переставляем на новую.

    Установку подушки на место, производим в обратном порядке.

    Замена подушек двигателя ваз 2110 16 клапанов

    Замена нижней передней подушки

    • С помощью ключа отворачиваем болт, крепящий подушку к передней

    Снимаем болт крепящий подушку к балке.

    • Затем болт, крепящий подушку к двигателю посредством кронштейна.

    Снимаем болт крепления к кронштейну.

    • Достаем подушку.

    Вот мы достали подушку.

    Ставим новую подушку и собираем все в обратном порядке. Для совмещения отверстий, слегка покачиваем двигатель.

    Замена верхней передней подушки

    • При помощи ключа на 17 выкручиваем болт, крепящий подушку к кузову. Придерживаем гайку рукой с обратной стороны, чтоб не вылетела.

    Выкручиваем болт крепящий подушку к кузову.

    • Вынимаем болт с гайкой.

    Вот мы вынули болт с гайкой.

    • Откручиваем болт, крепящий подушку к кронштейну двигателя, и вынимаем его.

    Откручиваем болт крепящий подушку к двигателю.

    • Достаем подушку.

    Вот мы достали подушку.

    Устанавливаем новую подушку и собираем в обратном порядке. Собирать начинаем с крепления к кузову.
    Теперь, руководствуясь нашей инструкцией, вы можете заменить подушки двигателя вашего автомобиля самостоятельно.
    Цена и время ремонта при этом значительно сокращается.Здесь все просто и понятно даже без видео.

  • Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
