Замена приборной панели ваз 21099

Как снять козырек высокой панели приборов, не разбирая всю панель

Иногда есть необходимость снять только лишь один козырек на высокой панели приборов ВАЗ 2109, не снимая всю панель. Зачастую в руководствах не описан этот момент, акцент взят на демонтаж всей торпеды с отсоединением ее о корпуса автомобиля. При этом для доступа к комбинации приборов, например для установки светодиодов подсветки шкал вместо штатных ламп или установки другой комбинации приборов, нет необходимости в демонтаже панели приборов целиком, достаточно снять лишь один козырек.

В данной статье мы рассмотрим, как это можно сделать своими руками.

Перед началом всех работ с электропроводкой автомобиля необходимо скинуть минусовую клемму с аккумулятора для избегания возможных замыканий проводов.

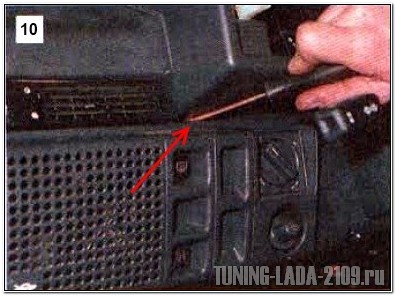

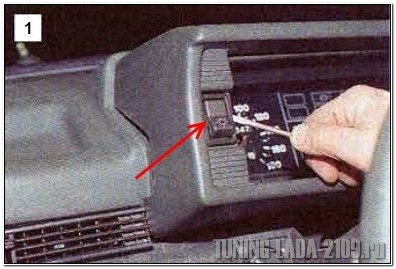

Извлекаем кнопку переключателя габариты/ближний свет из панели при помощи отвёртки. Кнопка идет туго, нужно быть аккуратным, чтобы не повредить ее.

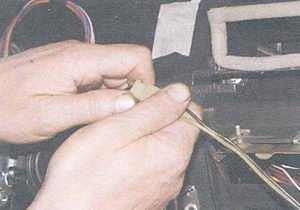

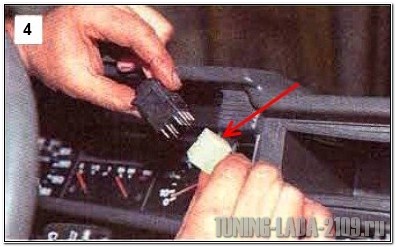

От кнопки отсоединяем ее разъем.

Таким же образом извлекаем кнопку аварийки. Ее вытащить будет посложнее, также проявляем аккуратность.

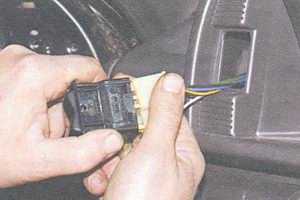

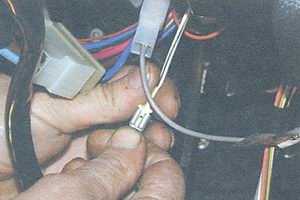

Отключаем ее разъем.

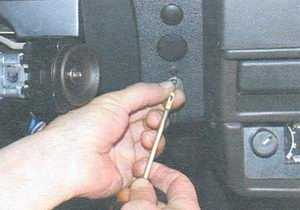

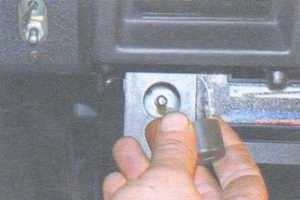

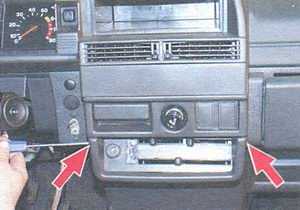

Крестовой отверткой откручиваем два винта крепления накладки консоли приборки, еще называемой «бородой»

Открутив винты, отгибаем бороду вниз, снизу ее держит еще один саморез.

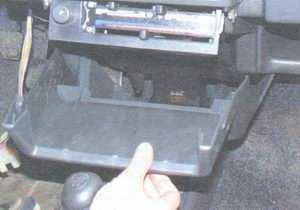

Вынимаем магнитолу и отключаем все ее разъемы, либо штатную заглушку, если магнитолы у вас с машине нет.

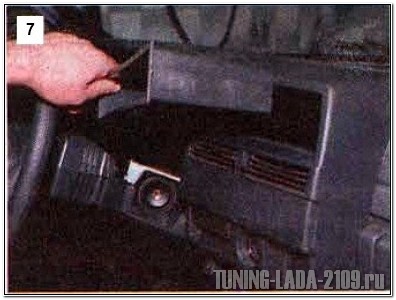

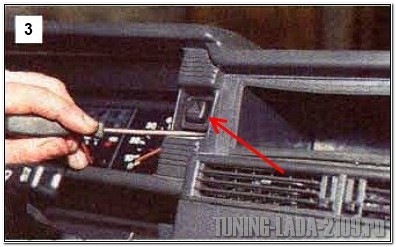

Сверху на козырьке имеются 3 металлические защелки (2), снизу с краев имеются 2 пластиковых язычка (1). Чтобы снять козырёк, их надо поочередно отжать и освободить козырек панели приборов.

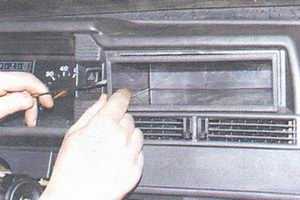

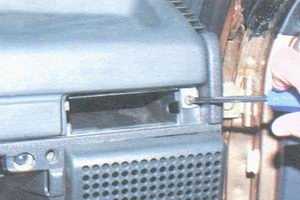

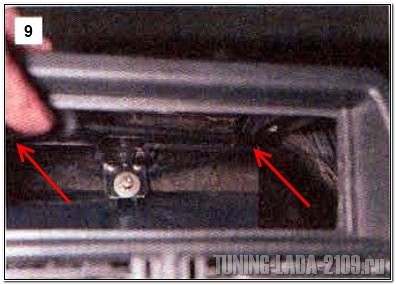

Начинаем с двух верхних защелок, отжимаем их отвёрткой через нишу для магнитолы, и сдвигаем козырёк на себя. Здесь также необходима осторожность, так как защелки хрупкие и могут оторваться.

Дальше отжимаем отверткой два нижних пластиковых крепления козырька, и приподнимаем козырек вверх.


Приподняв козырек, отцепляем третью верхнюю скобу крепления, находящуюся слева.

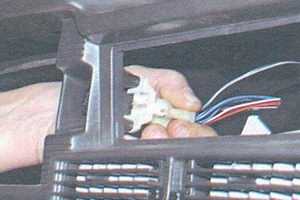

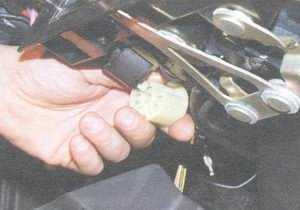

Ну и, отсоединив электрические разъемы прикуривателя, его подсветки и лампы индикации работы аварийки, освобождаем козырек.

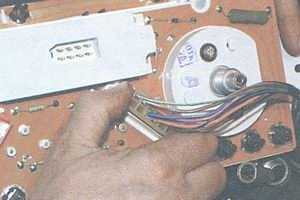

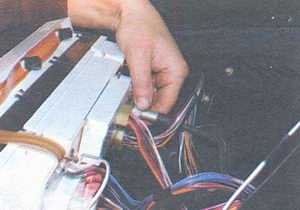

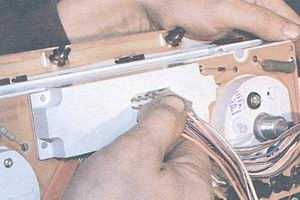

Все, доступ к комбинации приборов свободен, только не забываем, что сзади ее держат разъемы и тросик спидометра. Если нужно снять комбинацию панели приборов, например, для того чтобы сделать подсветку шкал приборов изнутри, не забываем все это дело отключить.

снятие и установка «высокой» панели приборов автомобили ваз 2108, ваз 2109, ваз 21099

Перед снятием «высокой» панели приборов с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи. Установите колеса автомобиля в положение прямолинейного движения. Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач.
1. Снимите рулевое колесо (см. разд. 7 «Рулевое управление», подразд. «Рулевая колонка») и подрулевые переключатели (см. «Проверка и замена подрулевых переключателей» в разд. 9 «Электрооборудование»).

2. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.

3. Выверните два винта крепления накладки консоли панели приборов.

4. Снимите накладку с консоли панели приборов.

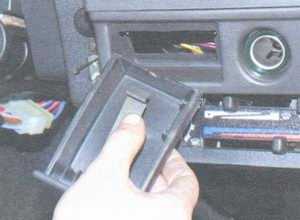

5. Выньте патрон прикуривателя из гнезда.

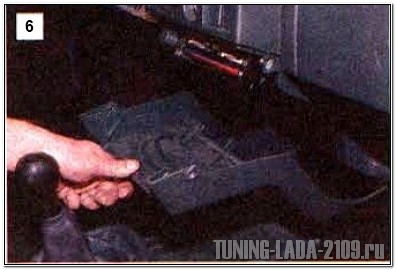

6. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

7. Снимите ручку переключателя вентилятора отопителя салона.

8. Снимите три ручки управления отопителем салона, поддевая ручки отверткой.

9. Отсоедините разъем с проводами от переключателя вентилятора отопителя салона под панелью управления отопителем.

10. Отсоедините два провода от контактов лампы подсветки панели управления отопителем салона.

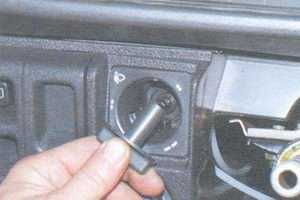

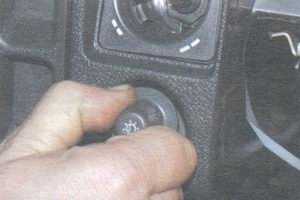

11. Снимите ручку гидрокорректора света фар, потянув ручку на себя.

12. Снимите ручку выключателя освещения комбинации приборов.

13. Отверните гайку крепления выключателя освещения комбинации приборов.

14. Отверните гайку крепления гидрокорректора света фар.

15. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

Читать еще:  Как сделать сиденье на ваз 2107

16. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

17. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

18. Подденьте отверткой и выньте из панели приборов переключатель наружного освещения.

19. Отсоедините от переключателя наружного освещения разъем с проводами. Протолкните разъем внутрь панели приборов.

20. Подденьте отверткой и выньте гнездо для радиоаппаратуры. Если на автомобиль ваз 2108, ваз 2109, ваз 21099 установлена радиоаппаратура, предварительно снимите ее.

ПРИМЕЧАНИЕ
Радиоаппаратуру снимайте в соответствии с инструкциями завода-изготовителя.

21. Отверните винт крепления накладки панели приборов.

22. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

23. Приподнимите накладку панели приборов.

24. Отсоедините разъем с проводами от разъема прикуривателя.

25. Отсоедините разъем с проводами от разъема подсветки прикуривателя.

26. Отсоедините разъем с проводами от лампы подсветки выключателя аварийной сигнализации.

27. Отсоедините разъем с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.

28. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны — защелки легко отламываются.

29. Отсоедините разъем с проводами от выключателя обогрева стекла двери крышки багажника.

30. Снимите разъем с выключателя задних противотуманных фонарей.

31. Отверните два винта крепления комбинации приборов.

32. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

33. Отсоедините красный разъем с проводами от комбинации приборов.

34. Отсоедините разъем с проводами от бортовой системы контроля.

35. Отсоедините белый разъем с проводами от комбинации приборов.

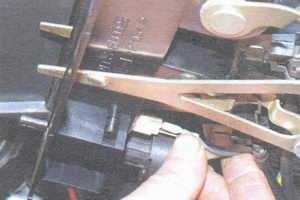

36. Отсоедините разъем замка зажигания с проводами от реле зажигания.

37. Отсоедините провод «массы» реле зажигания.

38. Отсоедините разъем с проводами контрольной лампы открытия воздушной заслонки.

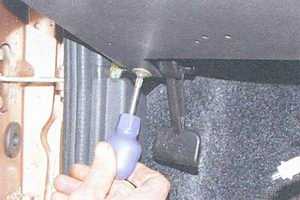

39. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.

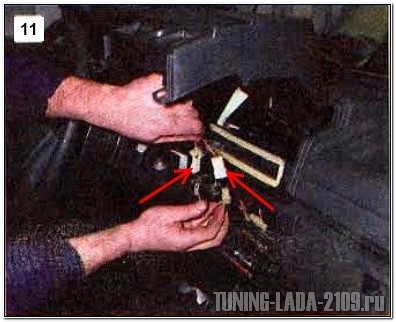

40. Отсоедините разъем с проводами лампы подсветки вещевого ящика.

41. Отверните два винта крепления и опустите вниз панель управления отопителем салона.

42. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

43. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.

44. Подденьте отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.

45. Отверните винт центрального крепления панели приборов.

46. Снимите панель приборов.
47. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 панель приборов в обратном порядке. После установки панели приборов проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

Самостоятельная разборка щитка приборов ВАЗ 21099

Щиток (комбинация) приборов играют большую роль в эксплуатации автомобиля, информируя водителя о состоянии различных узлов машины. Поэтому при возникновении неисправности какого-либо датчика из комбинации приборов рекомендуется незамедлительно провести ремонт или замену щитка.

Из этой статьи Вы узнаете, как снять щиток приборов на автомобиле ВАЗ 21099. Эта процедура является несложной и не требует каких-либо особых навыков или инструментов, потребуется лишь немного времени.

Зачем снимать щиток приборов

Замена щитка приборов может понадобиться, если возникла неисправность самого щитка или отказал в работе один из датчиков. Также снять его придётся, если необходим доступ к проводке панели, или если нужно демонтировать всё торпедо полностью.

Подготовка к снятию

Для разбора щитка приборов не потребуется какого-либо специального инструмента, Вам нужны будут лишь крестовая отвёртка и любой длинный и плоский предмет (можно взять плоскую отвёртку).

Также при снятии комбинации приборов имеет значение, какой тип панели стоит в вашем автомобиле – низкая (шла на авто раннего выпуска) или более распространённая высокая панель.

Как разобрать щиток приборов ВАЗ 21099 с низкой панелью

Демонтировать комбинацию приборов на авто с низкой панелью намного проще, чем с высокой.

  1. Отсоедините минусовую клемму от аккумуляторной батареи.
  2. Снимите козырёк панели. Для этого крестовой отвёрткой отвинтите два винта крепления козырька, они расположены изнутри в верхней части козырька.
  3. Теперь снимите козырёк, потянув его сначала немного вверх, чтобы нижние фиксаторы вышли из пазов, а после потянув на себя.
  4. Сожмите два чёрных металлических зажима, которые фиксируют комбинацию приборов в панели, и немного выдвинете его.
  5. Открутите от щитка трос спидометра, вытащите колодки проводов и снимите шланг эконометра. Если проводка или трос не дают Вам выдвинуть щиток достаточно, чтобы отсоединить их, можете подлезть рукой снизу под рулевой колонкой, и вытащить колодки и тросы изнутри.
  6. Теперь можно окончательно вынимать приборную доску.
Читать еще:  Размеры оси ступицы ваз 2108 чертеж

Для монтажа комбинации приборов проделайте эти пункты в обратной последовательности.

Как разобрать щиток приборов ВАЗ 21099 с высокой панелью

Демонтаж комбинации приборов в автомобиле с высокой панелью связан с некоторыми трудностями. Заключаются они в том, что козырёк щитка выполнен в виде одного большого блока, в который помимо щитка входят место для магнитолы и блок управления печкой. Поэтому перед снятием комбинации приборов предстоит разборка этой части корпуса торпеды.

  1. Отсоедините минусовую клемму от аккумуляторной батареи.
  2. Плоской отверткой или другим подходящим предметом подденьте и извлеките из разъёма переключатель света фар, расположенный слева на козырьке панели. Ту же самую операцию проделайте с кнопкой включения аварийной сигнализации, которая расположена в правой части козырька.
  3. С помощью крестовой отвёртки открутите два винта крепления центральной консоли торпеды. Они расположены по бокам консоли, на уровне регуляторов печки.
  4. Далее нужно отогнуть консоль вниз.

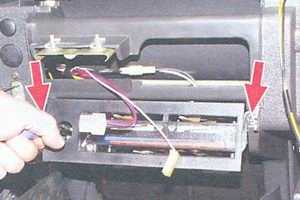

  5. Вытащите магнитолу из панели и отключите от неё все разъёмы.
  6. Теперь необходимо отжать три металлических держателя козырька, они расположены в его верхней части.
  7. Два верхних держателя отожмите отвёрткой через нишу магнитолы, после чего сдвиньте козырёк на себя. Будьте при этом осторожны, так как держатели могут сломаться.
  8. Отожмите два пластиковых язычка, расположенных снизу по краям козырька. Сделать это можно тонкой отвёрткой, подсунув её под нижнюю часть козырька.
  9. После этого приподнимите козырёк вверх и отцепите последний металлический держатель, находящийся слева.
  10. Для окончательного снятия козырька отсоедините разъёмы с проводкой прикуривателя и лампы аварийной сигнализации. После этого снимите козырёк.
  11. Теперь доступ к щитку открыт, приступайте к его снятию. Для этого сначала открутите трос спидометра и вытащите колодки проводов с обратной стороны щитка. После этого демонтируйте комбинацию приборов.

Для установки щитка проделайте все вышеперечисленные пункты в обратном порядке.

Какой щиток можно поставить на ВАЗ 21099

При выборе новой комбинации приборов следует покупать её только для вашего типа панели (низкой или высокой), так как они не взаимозаменяемы. Но при этом не имеет значения тип двигателя (карбюратор или инжектор) машины или его объем, имеет значение лишь тип самой панели, в которую планируется поставить комбинацию приборов.

Заключение

Поддержание правильного функционирования щитка приборов является важным моментом при эксплуатации автомобиля, не стоит этим пренебрегать, ведь иначе во время поездки с неисправными датчиками Вы банально можете не заметить, например, перегрев вашего авто или падения оборотов двигателя, что в дальнейшем может привести к дорогостоящему ремонту.

Замена щитка высокой панели приборов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Щиток панели приборов – данный щиток является дополнением к самой панели на автомобиле, вить если бы его не было то салон у автомобиля уже не такой бы красивый был, кроме того на данный щиток вещаются различного рода переключатели (Ближнего света к примеру) а так же в него прикуриватель встраивается, ещё ящик в который магнитофон вставляется находиться на данном щитке но сидит уже этот ящик на кронштейнах а не на самом щитке, но всё равно прежде чем снять данный щиток вам нужно будет магнитофон вынимать, все кнопки так же придётся вынуть, прикуриватель и т.д. (Вообще данный щиток обычно снимают для доступа к каким либо другим деталям, к примеру если вы хотите снять торпеду то сперва этот щиток снимите, а так же комбинацию приборов вы не сможете снять если этот щиток не будет убран)

Примечание!
Для замены щитка запаситесь набором инструментов в котором отвертки будут, гаечные ключи хотя они вам не понадобятся, тряпки и т.д.!

Когда нужно менять щиток высокой панели приборов?
От времени пластик портиться, то есть выгорает, пачкается, ещё царапается и т.д., поэтому после этого если вы хотите то можно его поменять, данный щиток стоит не слишком дорого но и не слишком дешёво можно сказать, самая главная проблема у вас с его поисками будет, вить автомобили семейства Самара давно уже сняты с производства и детали на них в автомагазинах просто не найти, в этом случае можно либо на разбор съездить, либо подать объявление в интернете и может кто ни будь вам продаст этот щиток снятый со своего автомобиля.

Читать еще:  Помпа лузар ваз 2114

Как заменить щиток высокой панели приборов на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Для начала отсоедините провод минус от клемы на аккумуляторной батарее на которой он и расположен, если вы не умете скидывать провода с клеммы, то читайте небольшую инструкцию по тому как это сделать, а именно прочите пункт 1 «вот в этой статье».

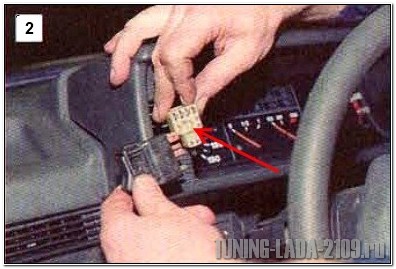

2) Теперь берите в руки отвёртку и ей, подденьте включатель ближнего света (см. фото 1) и включатель аварийной сигнализации (см. фото 3), когда оба переключателя будут вытащены, отсоедините кнопки от разъёмов (см. фото 2 и 4) и разъёмы после чего протолкните во внутрь щитка панели, чтобы не мешали.

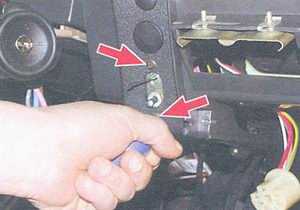

3) Затем уже крестообразной отвёрткой отверните два боковых винта (На фото 1 виден только один винт, второй находиться строго в этом же месте но только со стороны водителя) и отогните после этого нижнюю накладку и тем самым снимите её (см. фото 2), затем вытащите прикуриватель и уберите его куда ни будь (Только не потеряйте) и ещё пепельницу вытащите (см. фото 3), а так же если у вас есть магнитофон то его тоже придётся снять (О том как снять магнитофон, ищите в инструкции прилагающейся к нему) и соответственно после его снятия ящик выньте в котором он располагался (см. фото 4).

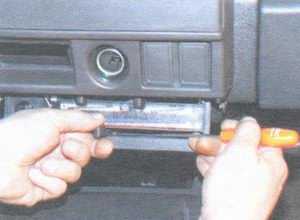

4) Следом залезьте отвёрткой в то место из которого вы ящик магнитофона вытащили и там разыщите два фиксатора (Один из фиксаторов красной стрелкой указан на фото 1, но его плохо видно) и после чего отогните их при помощи отвёртки (Указана синей стрелкой) и потяните за щиток на себя отогнув немного его тем самым, далее уже в другом месте так же плоской отвёрткой подденьте щиток (Нужно вам его поддеть над комбинацией приборов) освободив тем самым два усика которые его крепят (см. фото 2).

Примечание!
Когда щиток уже вот вот отойдёт, последний (Третий) фиксатор отогните которые его крепит и потяните за щиток на себя, как бы снимая его с автомобиля, но только сильно тянуть не нужно, потому что вам ещё все провода которые идут от прикуривателя и от включателя аварийной сигнализации (Там колодки проводов, просто разъедини их с разъёмами вот и всё) нужно будет разъединить, а когда уже ничего мешать снятию не будет, снимите щиток с автомобиля!

Установка:
Устанавливается новый щиток на своё место точно так же как и снимался старый, но только вся операция в обратном порядке снятию производиться, кроме того если у вас новый щиток будет голый (Без приборов) то в таком случае вам их придётся снимать со старого, на старом щитке останутся всего две вещи, первая вещь это лампа аварийной сигнализации и вторая это корпус прикуривателя, лампа вынимается легко и двумя способами, первый способ либо вы выкручиваете винты кронштейна лампы (Указаны стрелкой на фото 1) и кронштейн совместно с лампой переставляете на другой щиток, или либо же вы просто поворачиваете лампочку по часовой стрелки и вынимаете её и переносите на новый щиток (см. так же фото 1), теперь пару слов про корпус прикуривателя, чтобы его вынуть достаточно будет нажать с обратной стороны на лепестки (см. фото 3) и после чего продвинуть его во внутрь и тем самым вы его наружу выдвинете где и снимите со щитка приборов (см. фото 4).

Примечание!
Ещё кой что забыли мы вам упомянуть, у прикуривателя есть лампа подсветки так вот она тоже меняется, для этого усики у держателя который патрон держит сожмите и снимите после этого держатель где вы и сможете легко вынуть лампу из него (см. фото 3 выше), а когда все операции закончите и щиток у стоять на своём месте, то проверьте правильность всей его сборки, если щиток будет не плотно прикреплен к панели, то при езде по неровной дороги он будет скрипеть и дребезжать, поэтому учтите это!
