Метки грм на лада калина 8 клапанов

Замена ГРМ Лада Калина 8 клапанов собственными силами

Замена ГРМ Лада Калина 8 клапанов несложная операция, по крайней мере здесь все гораздо прочем чем с версией двигателя с 16-ю клапанами. На Lada Kalina с 8-клапанным мотором менять ремень по данным завода изготовителя требуется раз в 75 тысяч километров. Обрыв ремня приводит к загибанию клапанов. А гнутые клапана, это дорогостоящий ремонт всего двигателя, поэтому игнорировать процедуру не стоит. Проверку ремня необходимо проводить раз в 15 тысяч километров. Если вы обнаружите дефекты или масло на ремне, то его необходимо менять незамедлительно.

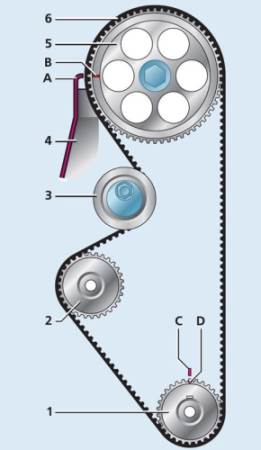

Подробная схема привода ГРМ Лада Калина далее.

  • 1 — зубчатый шкив коленчатого вала
  • 2 — зубчатый шкив насоса охлаждающей жидкости
  • 3 — натяжной ролик
  • 4 — задняя защитная крышка
  • 5 — зубчатый шкив распределительного вала
  • 6 — зубчатый ремень ГРМ
  • А — прилив на задней защитной крышке
  • В — метка на шкиве распределительного вала
  • С — метка на крышке масляного насоса

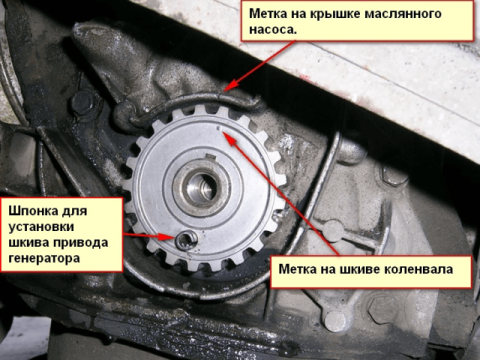

  • D — метка на шкиве коленчатого вала.

Для замены ремня привода газораспределительного механизма нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов для Калины с кондиционером. Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ и снимаем пластиковый кожух.

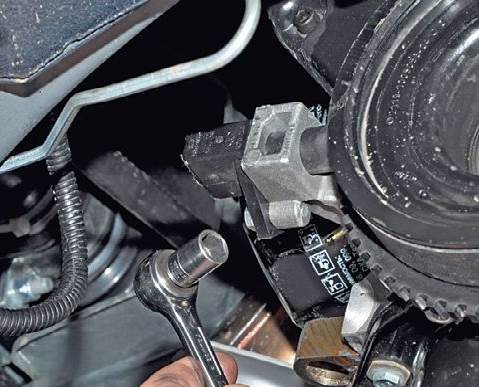

Во избежание повреждения датчика положения коленчатого вала необходимо снять и его. При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика. Головкой «на 10» отворачиваем болт крепления датчика.

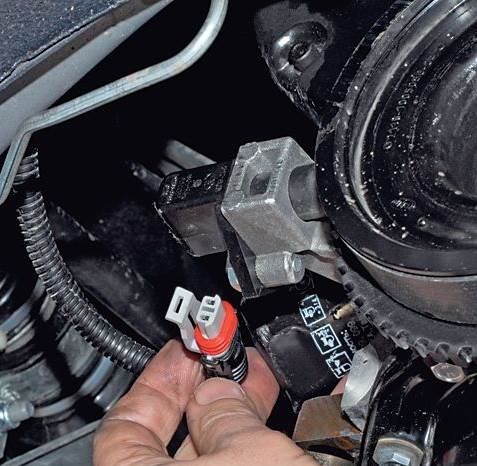

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия. Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

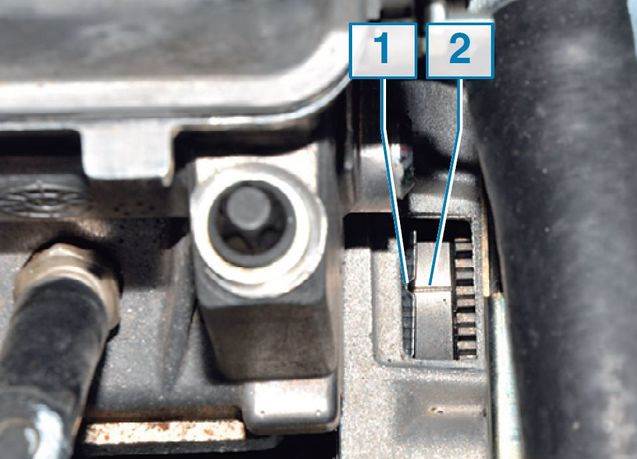

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления. Риска 2 на маховике должна располагаться напротив прорези 1 шкалы которая видна в окне крышки картера сцепления.

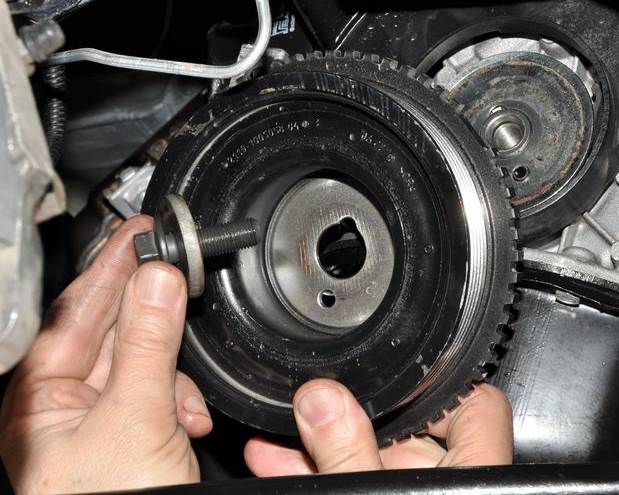

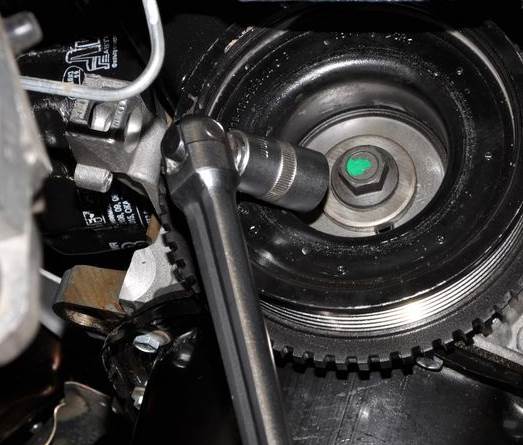

Перед отворачиванием болта крепления шкива привода генератора просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора снимаем шкив и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ. Снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

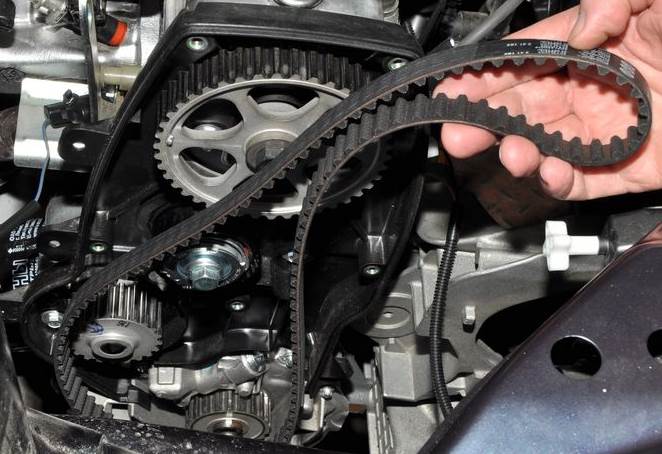

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов. Вынимаем ремень из моторного отсека.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны. Размеры зубчатого ремня привода ГРМ Lada Kalina с двигателем 8 клапанов — ширина 17 мм, число зубьев 113.

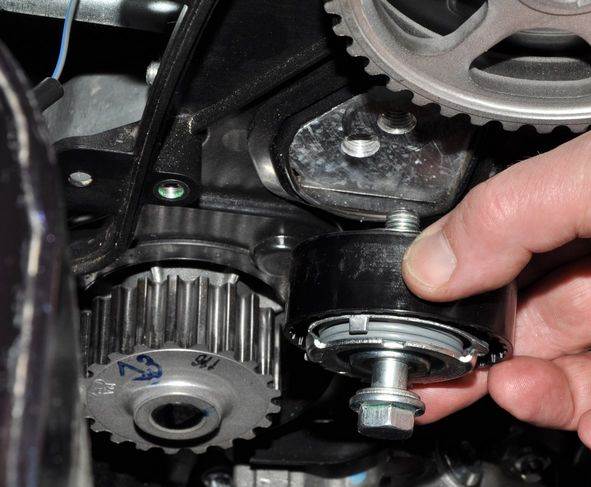

Для снятия натяжного ролика ремня ГРМ отворачиваем болт его крепления и снимаем натяжной ролик вместе с болтом.

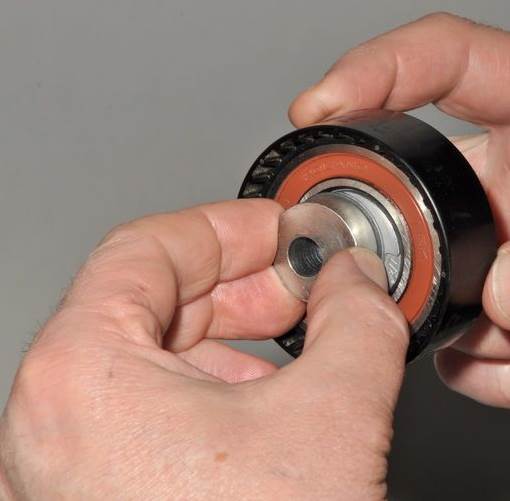

Вращаем пластмассовую обойму ролика, удерживая его за эксцентрик. Ролик должен вращаться бесшумно, равномерно и без заеданий. В противном случае ролик необходимо заменить.

Заодно можно проверить исправность насоса охлаждающей жидкости, покрутив и покачав его за шкив. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика. Болт крепления ролика вворачиваем в верхнее отверстие головки блока цилиндров. На фото ниже отверстие обозначено красной стрелкой.

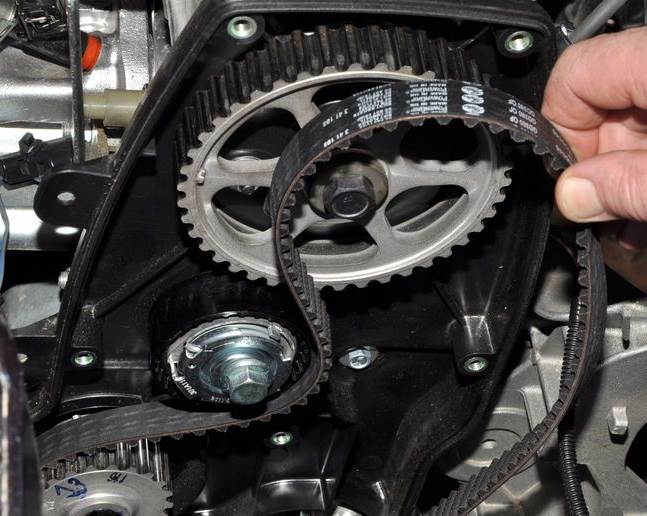

Устанавливаем ремень привода ГРМ в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительного валов. Надеваем ремень на зубчатый шкив коленчатого вала, затем натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю — надеваем на шкив распределительного вала.

При необходимости доворачиваем шкив распределительного вала в сторону наименьшего хода до совпадения зубьев ремня с впадинами шкива. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки. Для этого вставляем в пазы наружного диска ролика стержни (диаметр 4 мм, расстояние между стержнями 18 мм) специального ключа (для наглядности показано на снятом ролике).

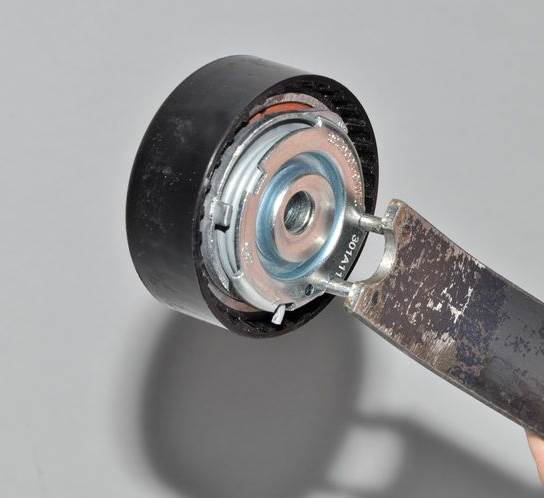

Такой ключ использовался при регулировке натяжения ремня во всех переднеприводных ВАЗах, купить его можно в любом магазине автозапчастей.

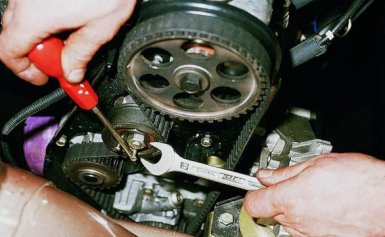

Также для регулировки натяжения ремня ГРМ Лада Калина можно использовать щипцы для снятия стопорных колец. Натягиваем ремень, поворачивая натяжной ролик ремня против часовой стрелки до момента совпадения выреза наружного диска ролика с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика моментом 34–41 Нм.

Читать еще:  Лада финанс 2018 отзывы

Чрезмерное натяжение ремня снижает срок его службы, а также срок службы подшипников насоса охлаждающей жидкости и натяжного ролика. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения. Проворачиваем коленчатый вал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов. При снятом шкиве привода генератора правильное положение коленчатого вала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленчатого вала с ребром 2 крышки масляного насоса. Фото для наглядности далее.

Если в не уверены в своих силах, то можете доверить работу по замене ремня на Лада Калина автосервису. Для двигателя с 8-клапанным механизмом ГРМ это выходит дешевле, чем для версии с 16 клапанным мотором.

4 ЭТАПА ЗАМЕНЫ РЕМНЯ ГРМ КАЛИНА 8 КЛАПАНОВ

Здравствуйте, читатели блога RtiIvaz.ru. Сегодня мы будем рассматривать, каким образом происходит замена ременя ГРМ Калина с 8-ми клапанным двигателем.

Для начала приведем схему установки ремня ГРМ Калины с двигателем 8 клапанов:

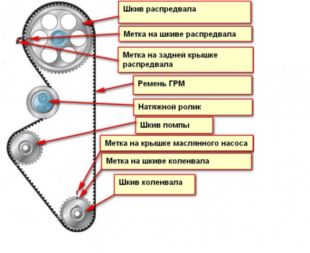

РИС.1 Привод ГРМ Калины 8 Кл и расположение меток

Как видно из схематического изображения в первую очередь надо правильно выставить метки на шкивах распредвала и коленвала.

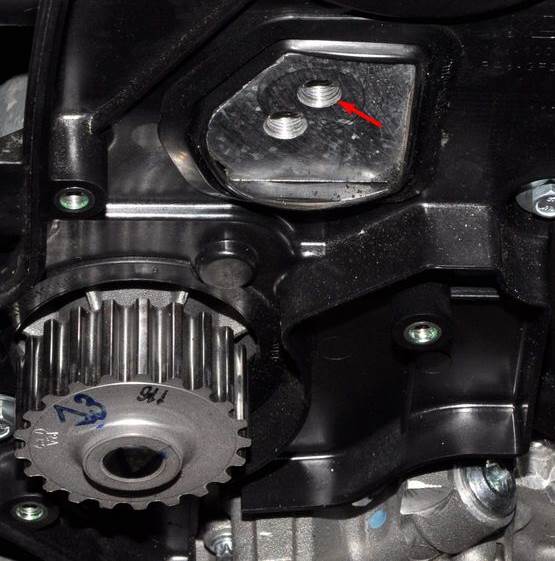

На фото ниже, пожалуйста, смотрите положение этих меток:

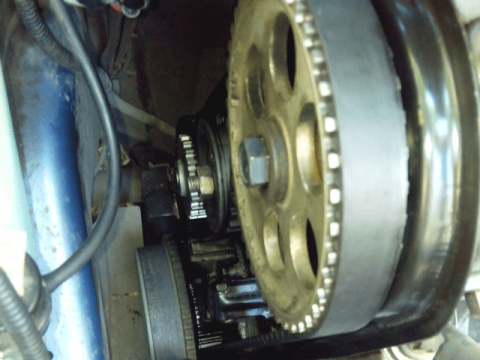

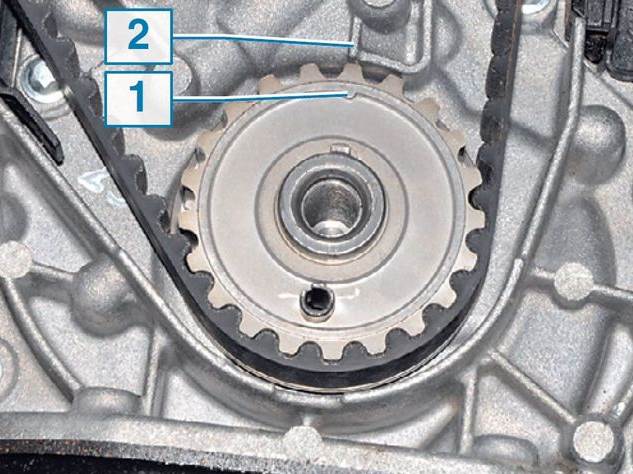

РИС.2 Шкив коленчатого вала на Калине 8 Кл

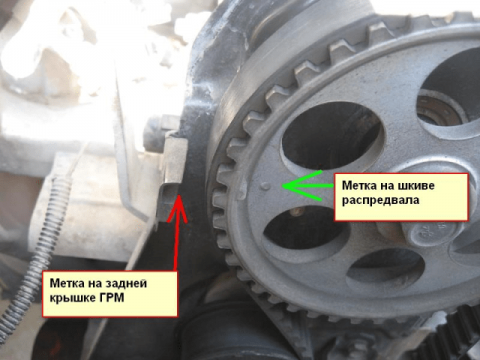

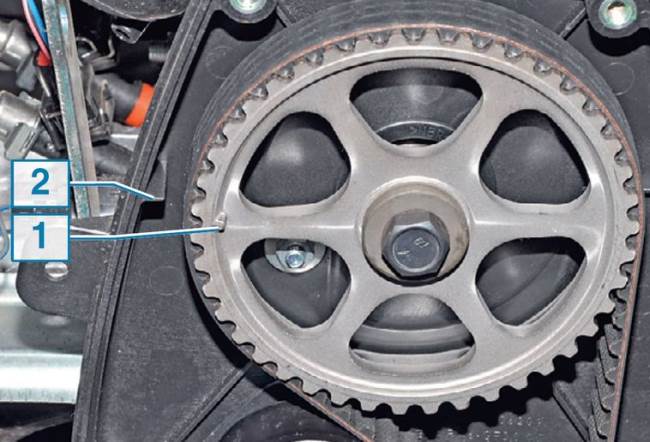

РИС.3 Шкив распредвала 8 клапанной Калины

ЭТАП 1

Загоняем автомобиль на смотровую яму и домкратом поднимаем переднее правое колесо. Снимаем колесо и, открыв капот, даём двигателю остыть. Желательно чтобы температура двигателя была примерно 60 градусов по Цельсию. Прежде чем добраться до ремня грм Калины, надо снять ремень генератора и его приводной шкив на коленвале.

Устройство привода генератора приведено на фото ниже:

РИС.4 Установка ремня генератора 8 клапанной Калины

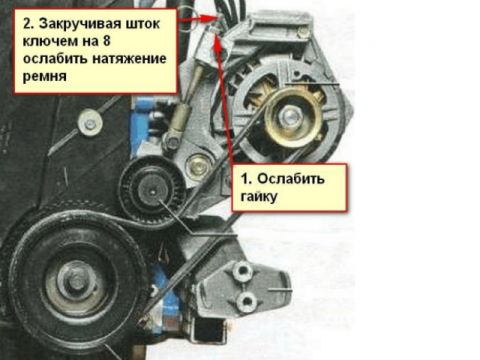

Как видно из фото, ремень генератора натянут при помощи ролика. Чтобы снять поликлиновый ремень, надо ослабить натяжение этого ролика. Для этого сначала надо ослабить контргайку штока ключом (на 19). Ослабляем контргайку и ключом (на 8) закручиваем сам шток до тех пор, пока ремень не ослабнет и появится возможность его снять. Дошла очередь до шкива привода генератора на коленвале. Для этого надо спуститься в яму и снять защиту «пыльник» двигателя с правой стороны. Также надо снять защиту маховика, которая закреплена тремя болтами (на 10) снизу двигателя, на корпусе коробки передач. Снимаем защиту и, просунув плоскую отвёртку между зубьями венца и корпусом кпп, застопорим маховик. Это нужно чтобы при откручивании болта не проворачивался коленвал. Болт (ключ на 17) затянут очень сильно, поэтому чтобы открутить, надо будет приложить некоторое усилие. Для этого лучше использовать торцевую головку с тем же размером и трубой в качестве рычага. Сорвав болт, откручиваем и снимаем шкив привода генератора.

ЭТАП 2

Выходим из ямы и снимаем верхнюю пластиковую защиту двигателя. Она крепится на четырёх клипсах к двигателю, надо просто аккуратно сдёрнуть её по очереди с каждой клипсы. Далее снимаем защитный кожух ремня грм Лады Калины. Для этого надо ключом (на 10) открутить три крепёжных болта. Один из них находится спереди кожуха, а два остальных сбоку. Открутив болты, снимаем кожух, и перед нами открылся весь привод газораспределительного механизма (см. фото).

РИС.5 Привод ГРМ Калины 8 Кл

Вот сейчас наступил ответственный момент! Надо установить весь привод ремня грм Калины строго по меткам. Для этого надо взять торцевую головку (на 19), желательно с удлинителем и завернуть назад болт, который мы открутили при снятии шкива привода генератора.

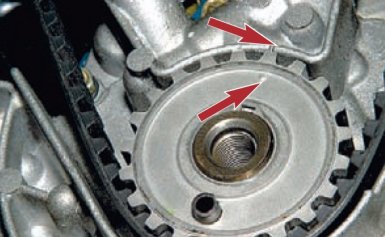

Проворачиваем за этот болт коленвал по часовой стрелке до совпадения меток на шестернях коленвала и распредвала. Расположение этих меток были указаны на иллюстрациях выше.

Проворачивать лучше за коленвал, а с распредвалом этого делать нежелательно. Так делать нужно потому, что механизм грм Калины приводится в движение именно коленвалом, а не распредвалом.

Далее надо ключом (на 17) ослабить болт крепления натяжного ролика и ослабить натяжение ремня грм. Снимаем ремень и натяжной ролик, чтобы проверить состояние. Обычно при замене ремня грм Калины меняют и ролик, поскольку чаще всего подшипник на нем имеет хоть и небольшой, но люфт. А это недопустимо. Проверяем состояние помпы. Надо не снимая подёргать её за шкив, и если есть люфт, то лучше её сразу заменить.

Помпа, может быть, и поработает какое-то время, но потом всё равно выйдет из строя, а чтобы заменить её, надо опять вскрывать весь привод и менять. А бывает и так, что она заклинивает и из-за этого рвётся ремень. Приходится потом опять вскрывать всю эту систему и повторять всю работу заново. Целесообразно при этом проверить состояние сальников коленвала и распредвала. Для этого надо снять соответствующие шестерни и заднюю крышку газораспределительного механизма.

Читать еще:  Лада ларгус год выпуска

Проверив состояние сальников, при необходимости их поменяем, что избавит вас в дальнейшем от лишней работы.

ЭТАП 3

Итак! Мы сняли зубчатый ремень грм, проверили состояние помпы и сальников, при необходимости, заменили их новыми. Далее можем приступать к сборке привода ремня газораспределительного механизма Калины.

Устанавливаем на свои посадочные места снятые ранее шестерни распредвала и коленвала. Если в процессе их снятия метки сместились, то надо установить их строго по своим местам.

Прежде чем начать устанавливать новый ремень грм Калины, надо либо подсчитать количество зубьев, их должно быть 111, либо внимательно прочитать маркировку. Там должно быть указано их количество. Можно ещё просто сравнить новый ремень со старым, они должны иметь одинаковую длину. Важный момент! При установке зубчатого ремня грм надо внимательно следить за тем, чтобы в процессе установки метки оставались строго по своим местам.

Сначала надо надеть ремень на шкив коленвала. Затем на шкив распредвала, при этом надо с правой стороны распредвала натягивать ремень. Такое делается для того чтобы натяжным роликом можно было легче подтянуть привод. Устанавливаем натяжной ролик, прикручиваем, но не затягиваем. Он должен прилегать к обратной стороне ремня. Надеваем ремень на шкив помпы и натягиваем роликом, поворачивая его специальным ключом против часовой стрелки.

Для проверки натяжения ремня надо взять его с правой стороны распредвала и поворачивать вдоль себя. Правильно натянутый ремень должен поворачиваться на 90 градусов не больше и не меньше или прогибаться не более одного сантиметра при нажатии на него.

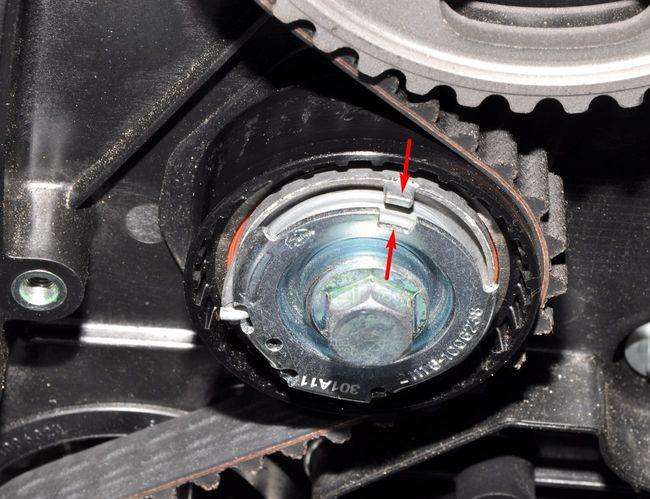

После того как ремень привода натянули уже можно затягивать болт крепления ролика. Вот здесь надо следить за тем, чтобы с правой стороны от шкива распредвала ремешок был должным образом натянут и не провисал.

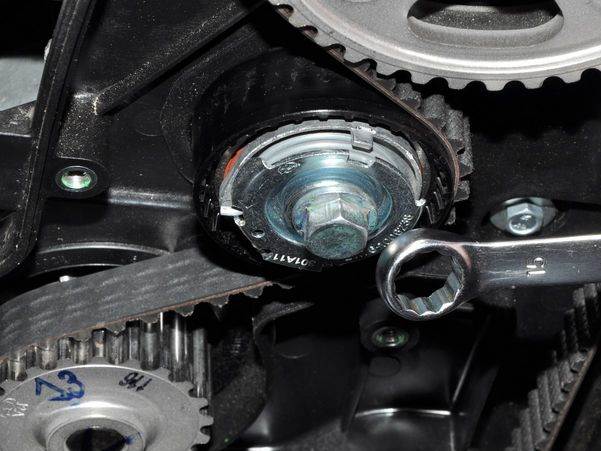

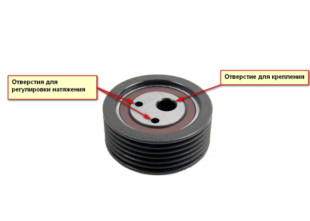

Фото ролика приведено ниже, там же показано с помощью каких отверстий нужно поворачивать ролик: РИС.6 Ролик натяжной на Калину 8 клапанную

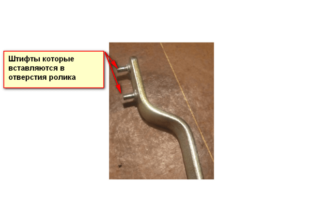

Ключ для регулировки ролика:

РИС.7 Ключ регулировки натяжного ролика

Ключом (на 17) проворачиваем коленчатый вал на три-четыре оборота, так чтобы шкив коленвала встал меткой на своё место. После этого опять проверяем их. Все метки должны стоять строго на своих местах.

ЭТАП 4

Устанавливаем на место защитный кожух привода газораспределительного механизма. Затягиваем три болта его крепления. Устанавливаем шкив привода генератора на коленчатый вал пазом на шпонку, которая показана на рисунке 2. На резьбу болта крепления шкива лучше нанести резьбовой герметик.

После этого, застопорив маховик отвёрткой, с усилием затягиваем этот болт. Устанавливаем ремень генератора Калины. Если старый ещё в хорошем состоянии, то ставим его. Но, лучше будет, если поставить новый. Ключом на 8 вращаем шток ролика против часовой стрелки -натягиваем ремень.

После этого закрепляем шток в натянутом положении контргайкой. Далее можно уже и завести для проверки двигатель. Если при этом нет никаких посторонних шумов, то все сделано правильно. Прикручиваем на место защиту маховика. Ставим на своё место защиту двигателя. Устанавливаем и закрепляем снятое колесо. Ставим на место верхнюю пластиковую защиту двигателя.

Затем можно садиться в машину, заводить мотор.

На этом, дорогой читатель блога, я заканчиваю писать эту статью и желаю вам благ и настроения! Напишите и вы в комментарии о замене ремня грм на своей Калине с 8-ю клапанами, и с какими трудностями столкнулись.

Замена ремня ГРМ на автомобилях LADA с двигателем 8 клапанов

АвтоВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора, Веста и Ларгус) двигателями различной мощности, среди них есть, как 16 клапанные, так и 8 клапанные силовые агрегаты (например, моторы ВАЗ-11183, ВАЗ-11184, ВАЗ-11186, ВАЗ-11189, ВАЗ-21116). В статье покажем, как поменять ремень газораспределительного механизма на двигателе 8 клапанов.

Через сколько нужно менять ремень ГРМ

Чтобы исключить обрыв ремня ГРМ, завод-изготовитель рекомендует каждое ТО (каждые 15 тыс.км. пробега) выполнять проверку ремня. А замену производить через 75 тыс. км. пробега.

Снятие ремня ГРМ

Потребуется: снять ремень генератора, правое колесо и пластиковый щиток моторного отсека, приготовить ключ “на 10”, “на 17”, головку “на 19”, отвертку.

Порядок действий:

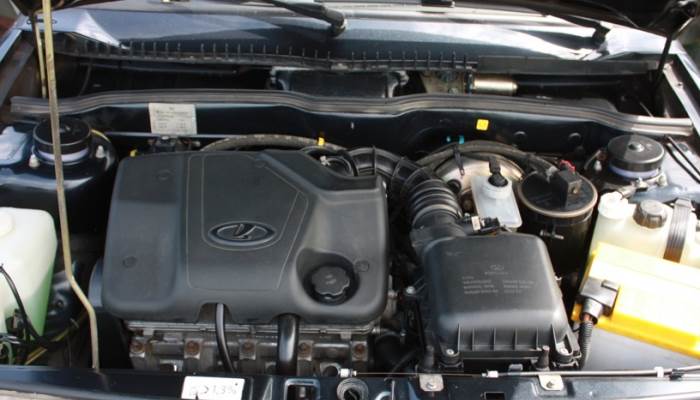

  1. Снять пластиковый кожух двигателя.

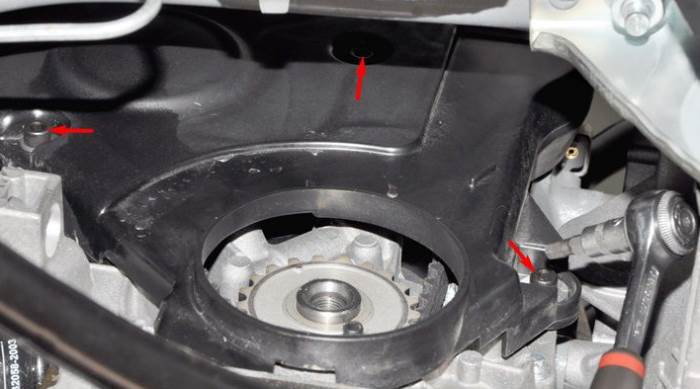

  2. Снять защитную крышку привода ГРМ, вывернув три болта крепления.
  3. Схема ГРМ.
Читать еще:  Неисправность подушки безопасности лада веста

Установить поршень первого цилиндра в положение верхней мертвой точки:

  1. Повернуть коленвал по часовой стрелке за болт, до совмещения метки на зубчатом шкиве с усиком на задней крышке ГРМ.
  2. Снять заглушку окна в верхней части кар­тера сцепления и убедиться, что риска на расположена напротив про­рези шкалы.
  3. Зафиксировать коленвал от проворачивания, вставив через окно отверт­ку между зубьями маховика.

  1. Вывернуть болт крепления шкива привода генератора, удерживая отвертку. Снимаем шкив привода генератора.
  2. Ослабить гайку натяжного ролика. Снять ремень ГРМ, повернув ролик так, чтобы ремень стал максимально ослаблен.
  3. Снять натяжной ролик, вывернув гайку его крепления.

Заметили, что жрет или сползает ремень ГРМ? Причина может быть в бракованном ремне, роликах, перетянута шпилька.

Как установить и натянуть ремень ГРМ

  1. Надеть ремень РГМ на шкив коленвала.
  2. Натягивая обе ветви ремня, надеваем заднюю ветвь на шкив помпы и заводим ее за натяжной ролик.
  3. Переднюю ветвь надеваем на шкив распредвала.

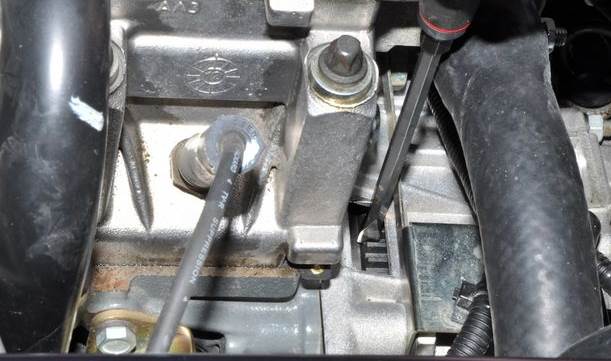

  4. Натянуть ремень ГРМ, поворачивая натяжной ролик против часо­вой стрелки, вставив отвертку (как на фото).
  5. Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на 2 оборота по часовой стрелке.
  6. Проверяем совпадение меток коленвала и распредвала. Если метки не совпадают, повторяем операцию по установке ремня.

Весь процесс замены ремня ГРМ 8 клапанного двигателя также показан на видео:

Замена ремня ГРМ без специального инструмента

Способ можно использовать, если нет необходимости менять ролики.

  1. Срезаем половину старого ремня ГРМ канцелярским ножом.
  2. Снимаем половину старого ремня ГРМ.
  3. Надеваем на шкивы коленвала новый ремень ГРМ.
  4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
  5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

Замена ремня ГРМ на Калине

Ремень ГРМ Лада Калина представляет собой кольцевой зубчатый ремень, изготовленный из резины, армированной капроновыми нитями. Его роль заключается в передаче вращающего момента от шкива коленвала до звезды распределительного вала со снижением количества оборотов вдвое.

Именно от состояния ремня ГРМ и его настроек зависит слаженность работы газораспределительного механизма двигателя.

Основные неисправности

Основных неисправностей у ремня ГРМ может быть только три:

  • нарушение целостности конструкции;
  • недо- или перенатяжение;
  • обрыв.

В первом случае ремень может просто расслоиться, о чем будут свидетельствовать болтающиеся армирующие нити. Кроме этого, часто встречается срезание зубьев ремня. Эти проблемы являются результатом механических повреждений, неправильной регулировки:

  • звезды распредвала;
  • шкива коленчатого вала;
  • зубчатого ролика;
  • помпы;
  • натяжного ролика.

Натяжной ролик предназначен для натяжения ремня путем вращения вокруг собственной эксцентричной оси. В случае неправильной его регулировки, ремень может быть натянут слишком сильно, что рано или поздно приведет его в негодность. Такая же проблема возникнет, если ремень будет ослаблен.

Самым неприятным сюрпризом, особенно в дороге, является обрыв ремня ГРМ. В этом случае двигатель моментально заглохнет, и завести его можно будет, лишь установив новый ремень.

Зачем нужна замена

Заводом-изготовителем замену ремня ГРМ в автомобиле Лада Калина рекомендуется проводить каждые 50 тыс. км пробега. Однако этот показатель предусмотрен для штатной детали, а учитывая качество запчастей в наших магазинах, лучше производить замену каждые 30 тыс. км.

Желательно хотя бы один раз в месяц визуально осматривать ремень, сняв защитную крышку. При выявлении малейших механических повреждений или деформации, он подлежит немедленной замене.

Деформированный или поврежденный ремень может стать причиной выхода из строя водяного насоса (помпы), загнутых клапанов и натяжного ролика. Также случается, что отслоенные его части (нити) наматываются на вал генератора, блокируя его работу.

К огромной радости владельцев любых восьмиклапанных Лада Калина (кроме новых восьмиклапанных двигателей), сообщаем, что при обрыве ремня ГРМ в их двигателях клапана не гнет, и головку блока цилиндров не бьет. Иными словами, самое страшное, что может случиться при его обрыве – заглохнет движок. Все, что нужно для того, чтобы поехать дальше – заменить ремень и правильно его отрегулировать.

Стоимость работ по замене

Цены на ремень ГРМ Лада Калина в наших автомагазинах варьируются от 400 до 1000 рублей за единицу. Если требуется также замена натяжного ролика – будьте готовы выложить еще 400-600 рублей.
