Замена термостата Opel Astra H

Автомобильный термостат – один из основных узлов системы охлаждения, который выполняет контролирующую и регулирующую функцию. Его основная задача – предотвращать движение ОЖ к радиатору охлаждения, пока двигатель не набрал рабочую температуру.

Принцип работы весьма прост. Пока мотор холодный, охлаждающая жидкость через радиатор не идет. Как только антифриз (тосол) достигает температуры 90-95 градусов Цельсия (в зависимости от настройки), термостат открывает клапан и пускает ОЖ по большому кругу. Таким способом обеспечивается быстрый нагрева, а в дальнейшем поддержание температуры двигателя на одном уровне и исключение его перегрева.

Неисправности и их симптомы

Термостат, несмотря на свою простоту конструкции и надежность, имеет свойство выходить из строя. При этом чаще всего причиной проблем становится коррозия. Сами же неисправности могут проявляться следующим образом:

  1. Узел остается в закрытом положении и не открывается (клин). В этом случае двигатель будет быстро набирать температуру и перегреваться даже в зимнюю стужу. Бывают ситуации, когда термостат срабатывает, но не полностью. В этом случае перегрев двигателя имеет место, но до «кипения» может и не дойти.

  1. Когда клапан завис и не закрывается, то прогрев силового узла до рабочего температурного режима может проходить очень долго. Зимой так и вовсе прогреть двигатель становится проблемой. При исправном термостате мотор должен прогреваться не более чем за 10 минут. В летнее время температура двигателя будет находиться в диапазоне 70-80 градусов.

Особенности замены термостата на Опель Астра Н

Итак, если причиной ваших проблем стал именно термостат, то не стоит затягивать с решением проблемы – меняйте его. Подобная работа на сервисе обойдется в сумму около 700-1000 рублей (без учета материала). В случае самостоятельной замены эти деньги можно оставить у себя в кармане. Итак, алгоритм действий следующий:

  1. Подготовьте инструменты. Для работы вам пригодится маленькая отвертка (обычно такие используются для ремонта часов), головка TORKS на «10», торцевой ключик с аналогичным диаметром, набор торцевых головок, бокорезы и плоскогубцы.
  2. Посетите автомобильный магазин и купите новый термостат, прокладку для него и канистру антифриза (лучше взять сразу 5 литров на всякий случай).

  1. Находите «виновника» всех событий – термостат. В Опеле Астра Н, как и в ряде других авто, он находится с правой стороны от силового узла. Если быть точнее – в углублении между мотором вашего авто и АКБ. С одной из сторон к термостату подключена трубка, соединяющая его с радиатором охлаждения. Кроме этого, к термостату подключен разъем с проводами, который необходимо будет отбросить (но об этом позже).
  2. Для получения оптимального доступа к ремонтируемому узлу необходимо сделать следующие операции – поочередно отбросить клеммы с АКБ (начинаем с «минуса»). После этого демонтируйте прижимную планку аккумулятора (она располагается с левой стороны от узла). Для этих целей пригодится головка на «13». После этого убирайте аккумулятор в сторону – он пока не пригодится.
  3. Выкручивайте три болта, которые фиксируют к кузову автомобиля площадку под аккумуляторную батарею. При этом два болта будет видно сразу, а вот третий придется немного поискать (он находится между колодкой с предохранителями и самой подставкой под аккумулятор).

  1. Снимайте металлическую пластинку, с помощью которой фиксируются провода. В принципе, эта работа не обязательна, но таким способом можно максимально открыть доступ к термостату. Все, что для этого необходимо – открутить одну гайку. После этого жгут проводов можно убрать в сторону, чтобы он не мешал нормально работать.
  2. Снимайте зажим с проводами, который подходит к термостату (мы уже упоминали о нем). Но здесь все не так просто. Одного лишь нажатия на специальную «педальку» мало – необходимо разжать специальный ограничитель на разъеме. Многие новички не замечают его сразу и выламывают разъем «живьем». Чтобы достать ограничитель вам как раз и пригодится часовая отвертка (просто сместите планку в сторону).
  3. Откручивайте и демонтируйте хомут, который закреплен на патрубке термостата. Сделать это несложно – достаточно свести между собой усики устройства с помощью плоскогубцев. Полностью снимать хомут не нужно – достаточно немного сдвинуть его на самом шланге.
  4. Скручивайте четыре болта, которые фиксируют термостат к кузову (для этих целей используйте головку TORX на «10»).
  5. Стягивайте шланг с патрубка узла. Перед этим обязательно подставьте какую-либо емкость под патрубок, чтобы не разлить охлаждающую жидкость на землю.
  6. Устанавливайте новый термостат и не забывайте о необходимости замены прокладки.
  7. Теперь шаг за шагом возвращайте все оборудование на место. Будьте осторожны с крепежными болтами, которые фиксируют площадку под АКБ. Если их потерять, то с подбором аналогичных деталей могут возникнуть проблемы.
  8. В процессе ремонта вы неизбежно теряете какой-то процент охлаждающей жидкости в системе, поэтому восполнить ее нехватку обязательно. Долейте ОЖ до уровня «KALT». При этом не торопитесь закручивать пробку на заливной горловине.
  9. Заводите мотор и запускайте тестовый режим на «бортовике». Ожидайте, пока температура двигателя поднимется до заветных 90 градусов. На всякий случай убедитесь, что шланг от термостата к радиатору пока холодный. Если все нормально, то термостат сработает и трубка, за которую вы держитесь, начнет прогреваться.
Читать еще:  Опель корса не работает бензонасос

Сначала общая температура ОЖ в системе снижается на 5-10 градусов Цельсия (за счет подключения к системе радиатора), а потом все нормализуется.

  1. После первого путешествия обязательно проверьте уровень ОЖ еще раз и произведите доливку. Убедитесь, что в области термостата отсутствуют какие-либо течи и повреждения.

Вот и все. Работу по замене термостата на Опель Астра Н можно считать успешно завершенной.

Вывод

Поменять термостат на автомобиле – это вопрос 15-25 минут. Тогда зачем платить деньги мастеру? Вы самостоятельно со всем справитесь. Удачи.

Opel Astra H (Family) / Руководство

Содержание

Снятие и установка термостата

Необходимость в замене термостата может возникнуть при нестабильном температурном режиме двигателя: перегреве или недостаточном прогреве.

Для проверки термостата на автомобиле Опель Астра пустите холодный двигатель и потрогайте рукой верхний шланг радиатора — он должен быть холодным. После того как температура охлаждающей жидкости достигнет (80±1,5) °С, шланг должен быстро нагреваться, что указывает на начало циркуляции жидкости по большому контуру. Если этого не происходит, снимите термостат и проверьте его работоспособность.

На различных двигателях автомобилей Opel Astra термостат закреплен в разных местах, однако есть общий определяющий признак: он всегда соединен с верхним шлангом радиатора. В данном подразделе снятие, установка и проверка термостата показаны на примере двигателя Z 16 XER.

Вам потребуются: торцовая головка TORX Е10, раздвижные пассатижи.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).

3. Сожмите фиксатор колодки жгута проводов датчика температуры охлаждающей жидкости.

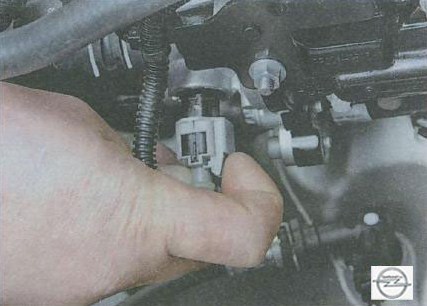

4. . и отсоедините колодку отдатчика.

5. Ослабьте хомут крепления шланга радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу.

6. . и отсоедините шланг от патрубка корпуса термостата.

7. Выверните четыре болта крепления корпуса термостата к его модулю.

Примечание

Для наглядности показано на снятой головке блока цилиндров.

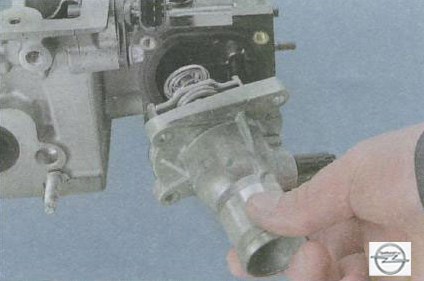

8. . и снимите корпус в сборе с термостатом.

Примечание

Термостат двигателя Z 16 XER и его корпус представляют собой трудноразборный узел. При попытке извлечения термостата из корпуса могут обломиться стойки крепления термостата. Поэтому заменяйте термостат в сборе с корпусом. На других двигателях автомобилей Opel Astra термостат можно легко вынуть из корпуса.

Предупреждение

Если устанавливаете прежний термостат, подденьте отверткой его резиновую уплотнительную прокладку.

. извлеките ее из проточки фланца корпуса.

. и установите в проточку новую прокладку. Если на корпусе нового термостата нет уплотнительной прокладки, также установите новую прокладку. Прежняя обжатая прокладка при повторной установке может не обеспечить герметичности соединения.

9. Для проверки опустите термостат в емкость с водой, подогретой до 75-78 °С. Постепенно нагревая воду, следите за температурой начала открытия клапана термостата.

Примечание

Термостат системы охлаждения считается исправным при следующих условиях:

  • температура начала открытия клапана — (80±1,5) ° С;
  • температура полного открытия клапана — 95 ° С;
  • ход клапана (разность значений размера А при полностью открытом и полностью закрытом клапане) — 8,0 мм.

Если клапан термостата не начал открываться при температуре 90 °С, значит, термостат неисправен и подлежит замене.

10. Установите все снятые детали в порядке, обратном снятию.

11. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

Снятие и установка термостата Opel Astra H

Необходимость в замене термостата может возникнуть при нестабильном температурном режиме двигателя: перегреве или недостаточном прогреве.

Читать еще:  Щетки стеклоочистителя опель астра н артикул

Для проверки термостата на автомобиле Опель Астра пустите холодный двигатель и потрогайте рукой верхний шланг радиатора — он должен быть холодным. После того как температура охлаждающей жидкости достигнет (80±1,5) °С, шланг должен быстро нагреваться, что указывает на начало циркуляции жидкости по большому контуру. Если этого не происходит, снимите термостат и проверьте его работоспособность.

На различных двигателях автомобилей Opel Astra термостат закреплен в разных местах, однако есть общий определяющий признак: он всегда соединен с верхним шлангом радиатора. В данном подразделе снятие, установка и проверка термостата показаны на примере двигателя Z 16 XER.

Вам потребуются: торцовая головка TORX Е10, раздвижные пассатижи.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).

3. Сожмите фиксатор колодки жгута проводов датчика температуры охлаждающей жидкости.

4. . и отсоедините колодку отдатчика.

5. Ослабьте хомут крепления шланга радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу.

6. . и отсоедините шланг от патрубка корпуса термостата.

7. Выверните четыре болта крепления корпуса термостата к его модулю.

Примечание

Для наглядности показано на снятой головке блока цилиндров.

8. . и снимите корпус в сборе с термостатом.

Примечание

Термостат двигателя Z 16 XER и его корпус представляют собой трудноразборный узел. При попытке извлечения термостата из корпуса могут обломиться стойки крепления термостата. Поэтому заменяйте термостат в сборе с корпусом. На других двигателях автомобилей Opel Astra термостат можно легко вынуть из корпуса.

Предупреждение

Если устанавливаете прежний термостат, подденьте отверткой его резиновую уплотнительную прокладку.

. извлеките ее из проточки фланца корпуса.

. и установите в проточку новую прокладку. Если на корпусе нового термостата нет уплотнительной прокладки, также установите новую прокладку. Прежняя обжатая прокладка при повторной установке может не обеспечить герметичности соединения.

9. Для проверки опустите термостат в емкость с водой, подогретой до 75-78 °С. Постепенно нагревая воду, следите за температурой начала открытия клапана термостата.

Примечание

Термостат системы охлаждения считается исправным при следующих условиях:

Если клапан термостата не начал открываться при температуре 90 °С, значит, термостат неисправен и подлежит замене.

10. Установите все снятые детали в порядке, обратном снятию.

11. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

Opel Astra J, термостат и скоропалительные выводы при диагностике

Говорить мы будем сегодня об Opel Astra J 2012 года выпуска с двигателем A16LET. Краткая история злоключений изложена ниже. Еще ниже приведены фотографии для визуализации предмета разговора.

Термостат — одно из больных мест автомобилей марки Опель.
Об этом новоявленный владелец какой-нибудь Астры узнает через пару месяцев после приобретения. Не стала исключением и рассматриваемая машина. Термостат потек в аккурат через месяц после покупки. Через это он был оперативно заменен по гарантии и примерно на год забыт. Пока не пришла новая проблема. Периодически на панели загорался текст типа «Пришло время техобслуживания» (это плевок в сторону GM, которые не смогли подобрать более адекватного перевода), после чего на максимальной скорости включался вентилятор охлаждения двигателя. Это было более-менее терпимо в теплые дни, но с наступлением зимы эта жажда прохлады начала несколько раздражать. И в гугль посыпались запросы.

Самым первым ответом из гугля было «ошибка по датчику температуры охлаждающей жидкости». Рецептом лечения была замена этого датчика. Каталоги довольно быстро выдали номер датчика, магазины озвучили стоимость в районе 300 рублей, поэтому уже через пару дней датчик был у меня в руках.

Датчик этот вставляется в корпус термостата и фиксируется скобой. При демонтаже скобы были отломаны «усики», удерживающие эту скобу. Виной всему не только кривые руки исполнителя, но и хрупкость корпуса термостата — он выполнен из пластмассы.
Терять было уже нечего, и новый датчик был зафиксирован герметиком. Впрочем, облегчения это не дало — ошибка снова возникла буквально через полдня.

Теперь гугль был допрошен более подробно, и дал следующие показания:

— термостат в Astra J очень умный и управляется электронно. Конкретнее — в него встроен нагревательный элемент. Блок управления при необходимости подает напряжение нужного уровня, термостат открывается до нужной степени, несмотря на то, что охлаждающая жидкость еще не достигла температуры, которая необходима для «естественного» открытия термостата. Это позволяет более гибко управлять циркуляцией охлаждающей жидкости;

Читать еще:  Коды неисправности опель вектра а

— ошибка может возникать как по датчику температуры, так и по подогреву термостата. То есть, сопротивление цепи подогрева термостата мониторится блоком управления, и в случае его выхода за какие-то пределы — формируется ошибка. Вентилятор включается, надо полагать, на всякий случай. Код ошибки запросто считывается дилерским сканером. Но по накопленной статистике — проблемы с датчиком температуры более актуальны для Astra H, для Astra J чаще встречается именно ошибка по цепи подогрева.

Исходя из того, что версию с датчиком температуры я уже невольно проверил, оставалось только заменять термостат. А учитывая повреждения, нанесенные при замене датчика, надо менять еще и его корпус.
Здесь выяснился еще один интересный момент. Как известно, у Астры есть единокровный брат — Chevrolet Cruze. Термостаты там используются практически одинаковые, разница только в одном — у «крузовского» корпус металлический. Это визуально. А эксплуатационно — пока ни не было замечено нареканий на крузовский термостат, установленный на Астру.

В итоге, мероприятие обошлось в 6001 рубль — именно столько стоил самый дешевый термостат с корпусом на начало 2014 года. Код его 55564890. Если бы не нужен был корпус — было бы

2000 рублей. Итого полчаса размышлений и сбора информации (точнее, нежелание эти полчаса потратить) обошлись в 4000 рублей (+300 рублей за датчик).

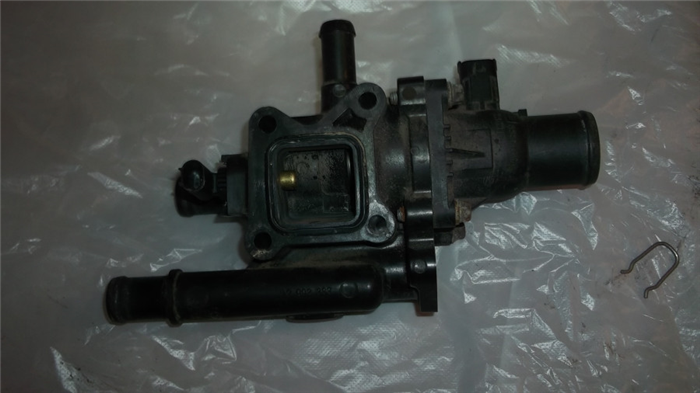

О самом термостате. В сборе опелевский (штатный) термостат выглядит так.
На фотографии он повернут к нам той стороной, которая прилегает к блоку цилиндров. Поблескивающая латунью штуковина — это как раз рабочая часть датчика температуры. Отдельно лежащая скоба — как раз предназначена для фиксации этого датчика. Патрубок справа — на радиатор. Собственно, патрубок — это конструктивно термостат в корпусе, правая часть, как можно видеть, прикручена болтами. При этом «термостат в корпусе» и «корпус термостата» по каталогам — разные детали, ниже все наглядно покажу.

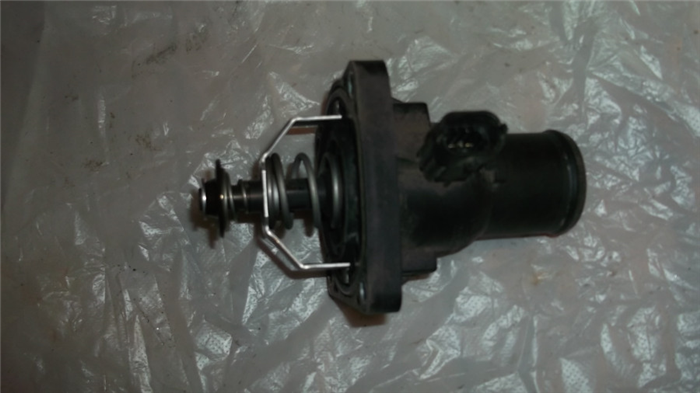

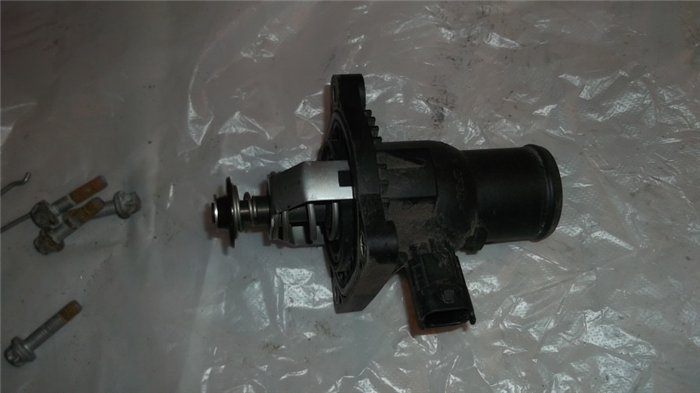

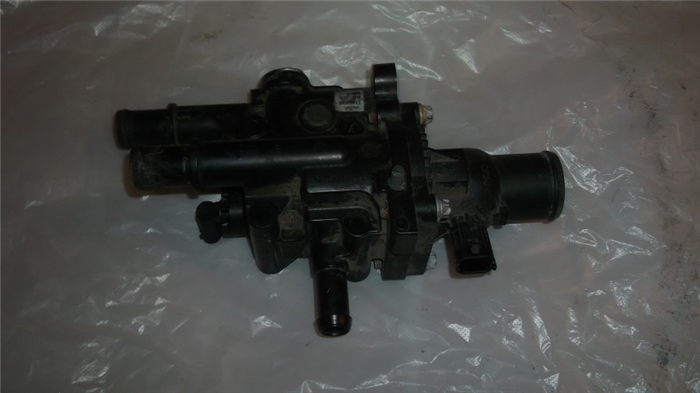

Этот же термостат в сборе под другими ракурсами:

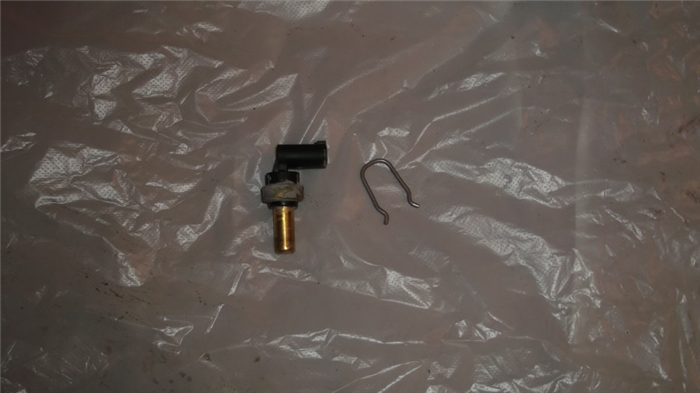

Так выглядит датчик температуры, который я ошибочно приговорил первым:

Так он фиксируется в корпусе термостата. Можно увидеть, что именно было отломано умелыми руками мастера:

Теперь еще раз о том, что такое «корпус термостата», «термостат в сборе», «термостат в корпусе». Терминологическая путаница вызвана тем, что до определенного времени практически на всех машинах термостат выглядел примерно так:

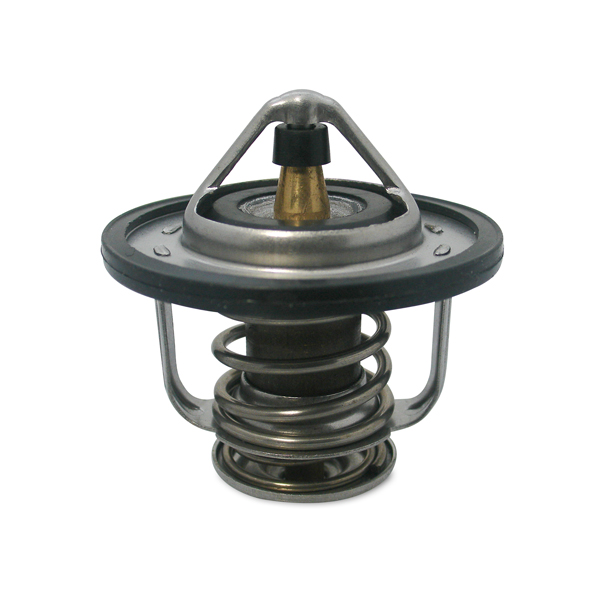

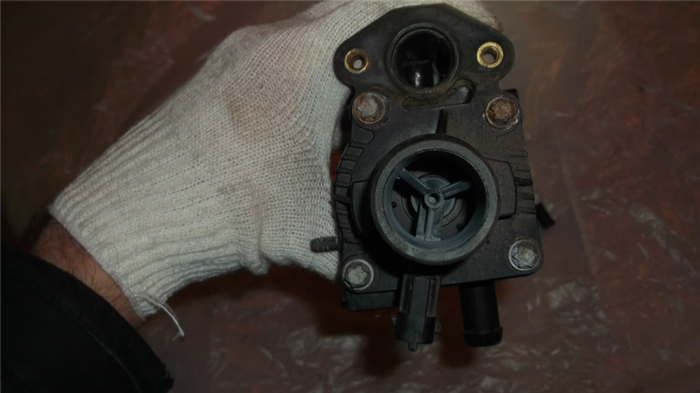

То есть, это подпружиненный клапан, который при изменении температуры открывался. На современных машинах этот клапан конструктивно объединен с патрубком, идущим к радиатору. Этот же патрубок является корпусом термостата. Это, в принципе, удобно — если судить с точки зрения удобства обслуживания. Надо полагать, при производстве автомобиля это тоже плюс. В итоге, современный термостат чаще всего выглядит так (это уже наш обсуждаемый герой):

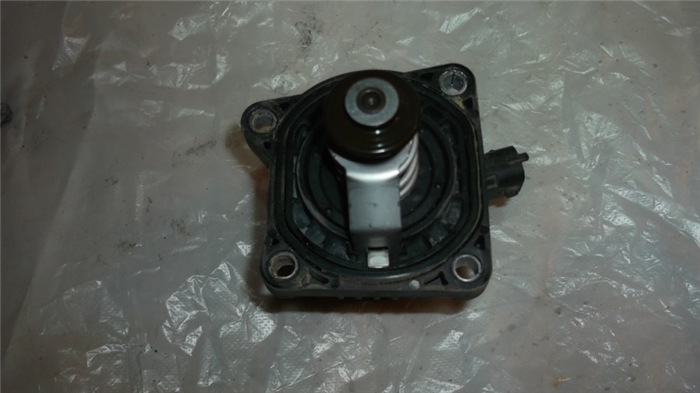

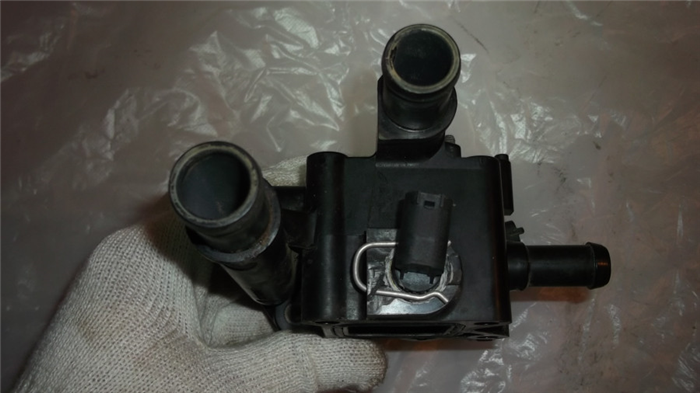

Сбоку торчит разъем того самого подогрева:

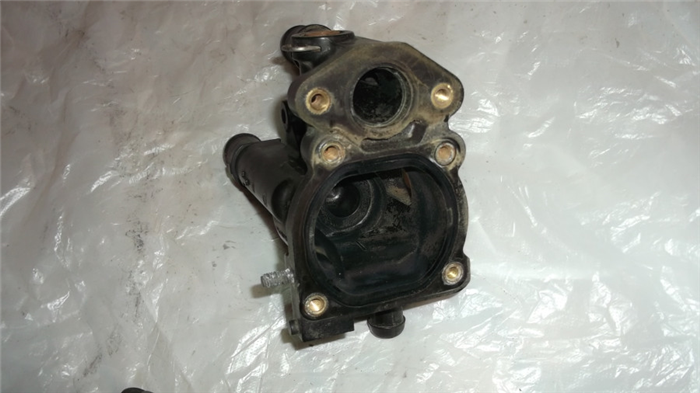

Вот так выглядит оставшаяся часть — корпус, который, по сути, служит этакой «распределительной коробкой», если прибегать к электротехническим терминам:

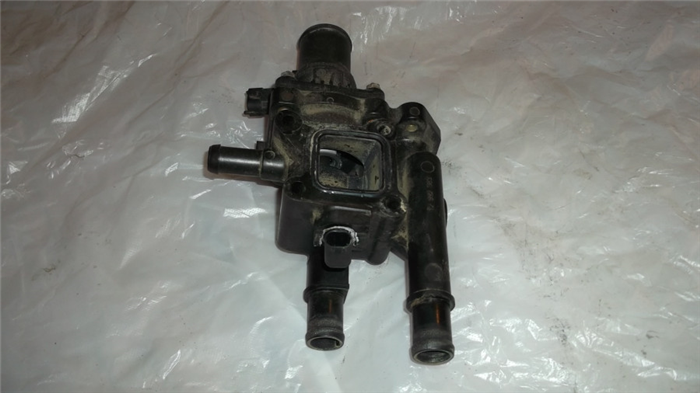

Крепится термостат к корпусу четырьмя болтами с головкой типа «внутренний торкс» или «внутренняя звездочка». Короче, нужен ключ, обозначаемый как «E10».

Собственно, в бюджетном варианте замены термостата (когда профессионалами своего дела не нарушена целостность корпуса термостата) заменяется только сам термостат, показанный двумя фотографиями выше.
Еще раз: «термостат» и «термостат в корпусе» в данном случае являются синонимами. «Корпус термостата» — это коробочка, крепящаяся к двигателю, от которой расходятся шланги системы охлаждения. «Термостат в сборе» — это та «корпус термостата» плюс прикрученный к нему «термостат в корпусе». Маяковский говорил «шершавым языком плаката», а мы — «корявым языком каталога запчастей».

Теперь пару слов о расположении термостата и внешнем виде термостата в сборе от Шевроле Круз. К сожалению, он не был сфотографирован до установки, поэтому все фотографии — с живой машины.

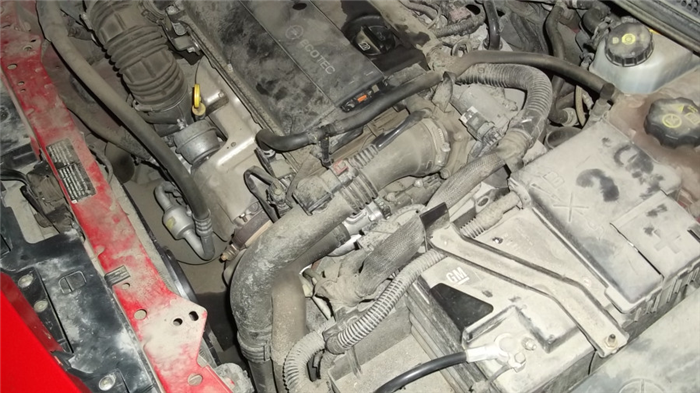

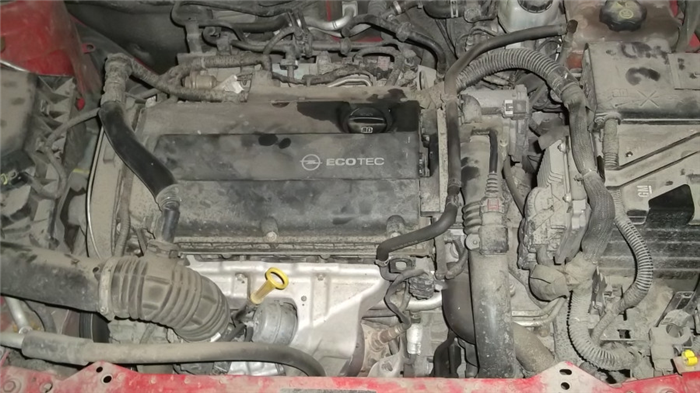

Вот общий вид мотора A16LET:

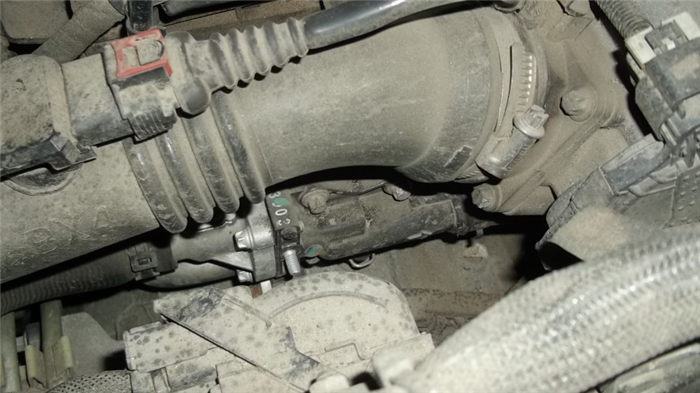

Справа от самого двигателя мы видим воздуховод впуска, идущий от турбины. Вот прямо под ним находится тот самый термостат. Сменим ракурс:

Вот он, уже ближе. К сожалению, он частично закрыт, но опознать знакомые черты можно. Видно, что сам термостат в металлическом корпусе:

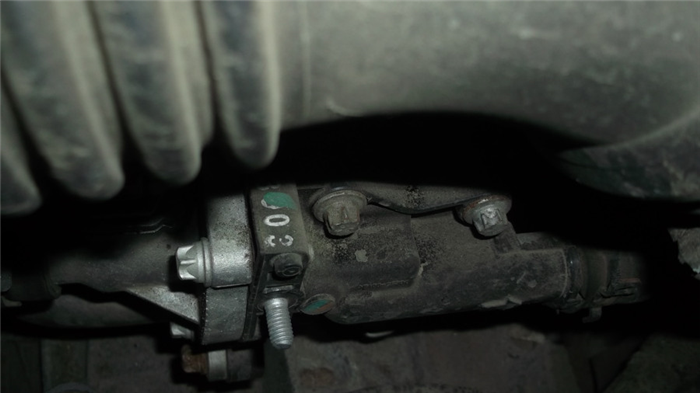

Процедура замены термостата зафиксирована не была, но в целом она малоинтересна — все стандартно, масштабного демонтажа обвязки не требуется, особой специфики нет. Единственное, на что стоит обратить внимание — все пластиковое, поэтому крайне желательно все моменты затяжки контролировать динамометрическим ключом.
