Замена штатной магнитолы опель

Содержание

labavto.com

Штатная магнитола Опель Астра H может быть нескольких видов. О том, какие это модели, а также как установить магнитолу и устранить различные неполадки, – читаем ниже.

Общие сведения

Приобретая автомобиль, нужно быть готовым к тому, что некоторые комплектующие могут прийтись не по вкусу и их придется заменить. Иногда возникает такая необходимость, потому что возникли неполадки. О том, какие неполадки могут произойти и как их устранить, узнаем из материала ниже.

Перестановка и замена панелек Cd30 и Cd30 mp3, настраиваем и улучшаем звук и музыку

Разборка и снятие центральной консоли Opel astra J GTC 2011-2015 г.в. Ч 1 madcat customs

Подробное руководство по снятию лицевой панели магнитолы CD30MP3 на Opel Astra H, Zafira B, Corsa D

Возможные сбои и неисправности в работе штатной магнитолы

Мультимедиа начинает «капризничать»: включаться через раз, внезапно выключаться. Конечно, если в это время машина на гарантии, лучше обратиться в автосервис, чтобы профессионалы разобрались с неполадками. А если срок давно прошел, можно решить ситуацию без постороннего вмешательства.

Для устранения этого нужно проделать следующие манипуляции:

  1. Отсоединить все контакты и изъять магнитолу из приборной панели.
  2. Отсоединить панель со стороны разъемов и проверить, не окислены ли провода.
  3. Если произошло окисление, провода необходимо зачистить и подогнуть.
  4. Вернуть конструкцию на место, произвести настройку

В случае, если не работают кнопки магнитолы, возможно, между ними нужно обработать пространство и затянуть шлейфы. Делается это также, как в предыдущем варианте. Протирать детали нужно очень аккуратно.

Магнитола CD30 MP3

Если возникли проблемы со звуком, то есть в целом магнитола работает, дисплей горит, кнопки функционируют и даже включаются песни, но колонки молчат, можно попробовать сменить усилитель. Если решение не помогло, выход лишь один – обратиться в ремонт аудио и видеотехники.

Параметры выбора штатного головного устройства

Выбирать стереосистему необходимо в соответствии с маркой и моделью автомобиля.

Для Опель Астра H в приоритете есть такие штатные автомагнитолы:

  1. CD30 и CD30 MP3. Этот вид штатной автомагнитолы выполнен с использованием новейших функций. Магнитола имеет шесть записываемых вручную и шесть записываемых в память устройства каналов. Имеется даже привод для дисков, поэтому возможность прослушивания музыкальных композиций увеличивается. Кроме прочего, можно также воспользоваться функцией подключения телефона к автомагнитоле.
  2. CDC40 Opera. Здесь увеличено количество кнопок до 9 в отличие от предыдущих моделей. Так же увеличены возможности. Например, появилась дополнительная кнопка «Sound». Относительно других различий можно отметить улучшение звука по сравнению с прежними вариантами.

Салон автомобиля Опель

Руководство по установке

Автомагнитолу устанавливать изначально нужно правильно и без ошибок. Это несложный процесс, разобраться в нем не так трудно. Однако ошибки могут привести к гибели автомагнитолы, или даже замыканию. Устанавливать автомагнитолу нужно ориентируясь на инструкцию, предоставленную вместе с техникой. У каждой модели маркировка, наличие проводов и разъемов могут отличаться.

Схема действий незамысловата:

  1. Необходимо вмонтировать коробку автомагнитолы в штатное гнездо в приборной панели.
  2. Подсоединить все провода при помощи разъема ISO. Колодку с контактами от магнитолы нужно подключить в соответствующий разъем в автомобиле.
  3. Типичная схема подключения устройства подразумевает, что с левой стороны разъем ISO отвечает за питание, а также управление стереосистемой. Правая — за подключение к системе динамиков.
  4. В колодке проводов есть три провода, которые отвечают за питание: желтый, красный, черный. Желтый — это основной провод питания. Красный контролирует включение устройства от замка зажигания автомобиля. Черный проводок необходимо подсоединить к минусовой клемме аккумулятора.
  5. В инструкции также можно увидеть рекомендации по подключении проводов динамиков и специальных проводов, отвечающих за отдельные функции.
Читать еще:  Не срабатывает вентилятор охлаждения опель астра h

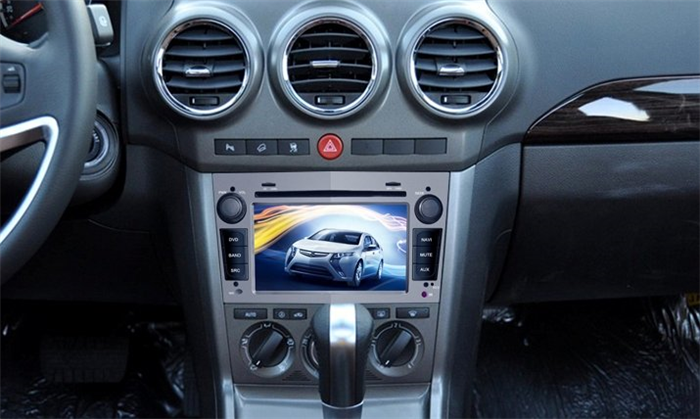

Автомагнитола на Опель

Цена вопроса

Благодаря фотографиям можно увидеть внешность штатных магнитол , а также сравнить цену , чтобы иметь представление о том , какое устройство выгоднее приобрести .

Видео «Штатная автомагнитола Android 4 Opel Astra H»

От автора Redpower Evgeny можно узнать больше о штатной магнитоле для автомобиля Опель Астра H.

Как разобрать евро фишку магнитолы (ISO) и её распиновка

Извините, в настоящее время нет доступных опросов.

Распиновка автомагнитолы Opel и самостоятельное подключение

Распиновка автомагнитолы Opel

Распиновка автомагнитолы Opel требуется, если надо произвести самостоятельное подключение аппарата. Владельцы этого немецкого автомобиля либо решаются на замену штатного головного устройства в целях модернизации, либо она выходит из строя и приходится ее менять.
Большое количество автомагнитол Opel, распиновка которых будет представлена в статье, сделаны очень качественно, но встречаются нередко и подделки.

Проблемы, с которыми можно столкнуться

Автомагнитола в Опель

В процессе замены автомагнитолы своими руками можно столкнуться с распространенными проблемами на Опель Астра и других моделей «немца»:

  • Головное устройство теряет все настройки, после того, как вынут ключ зажигания. Данная проблема очень неприятная и никто из водителей не хотел бы столкнуться с ней;
  • Радио каналы, включая самые мощные и популярные, автомагнитола ловит, но с помехами;
  • У головных устройств, имеющих возможность высвечивать на дисплее дату и число, эта функция блокируется и не работает.

Примечание. Кроме того, в процессе замены штатного аппарата на Опель, может возникнуть проблема с ISO, который просто отрезан бывшим владельцем или отсутствует по каким-либо другим причинам.

ISO Опель распиновка и подключение

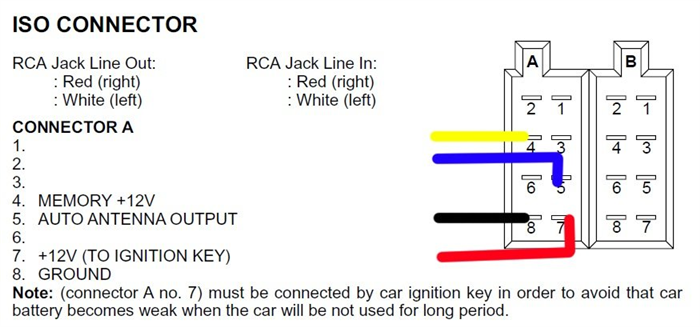

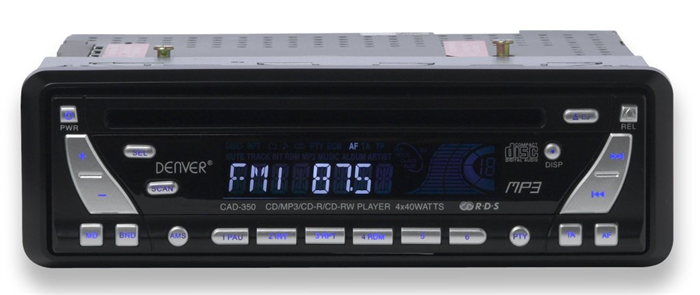

Ниже приводим распиновку ISO на одной из популярных автомагнитол, устанавливаемых на Опель Омега. Это Денвер CAD350 – модель нестандартная, но довольно часто покупаемая.

Примечание. К примеру, стандартными для Опель считаются автомагнитолы Блаупункт CAR300, Филипс CAR400 и другие.

Распиновка автомагнитол opel

Как видим на схеме выше, всего 4 входа нужны для подключения.
Они указаны цветом на фото и соответственно, обозначены цифрами:

  • Вход под цифрой 4 – постоянный ток, обычно кабель желтый;
  • 5 – это или подсветка, или же усилитель для антенны – чаще провод синий;
  • 8 – минус, масса, земля – черный;
  • 7 – ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный.

Такой же разъем ISO есть у Опель, но может отличаться в значениях. По этой причине, осуществляя самостоятельное подключение автомагнитолы в машине, не обязательно Опель, всегда надо проверять соответствие разъемов, чтобы избежать проблем.

Примечание. В частности, если не проверить соответствие разъемов, то шанс столкнуться с проблемой потери автомагнитолой настроек при повороте ключа 100-процентный. А причина проста: местами перепутаны провода постоянного питания. Как видим ниже и выше на фото, они разного цвета и идут на разные контакты.

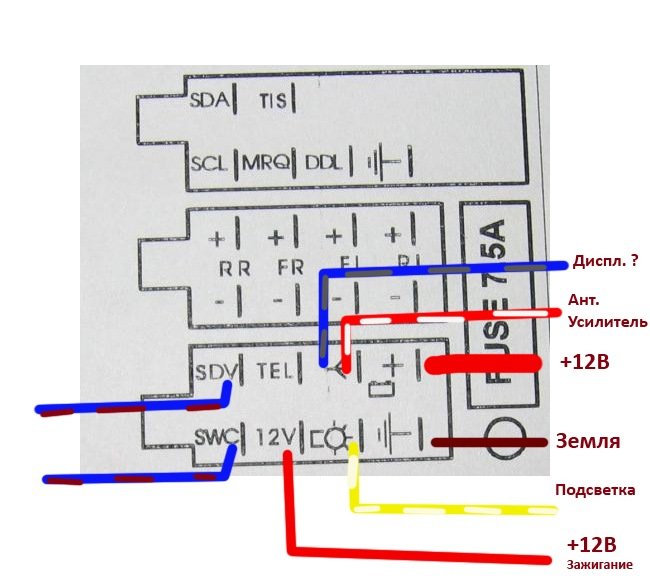

На штатных магнитолах, таких как Блаупункт или другие, ISO распиновка выглядит так:

На автомагнитоле opel распиновка

  • 4 — ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный тонкий;
  • 5 — усилитель для антенны – красно-белый;
  • 7 — постоянный ток, кабель красный толстый;
  • 8 — минус, масса, земля – коричневый.

Остальные провода и разъемы(см.Какие бывают разъемы автомагнитол) отмечены на фото.

Оригинальный способ подключения

Итак, если проводится замена, то данное несоответствие надо учесть обязательно. Кстати, если установленная ранее автомагнитола страдает проблемой несохранения настроек, то перекинув местами 4 и 7, можно ее решить.
Можно вообще решить раз и навсегда проблему с ключом, осуществляя подключение. Например, многим водителям известна ситуация, когда они слушают любимую музыку, автомобиль останавливают, вынимают по привычке ключ из замка и мелодия резко обрывается. Неприятно – не то слово!

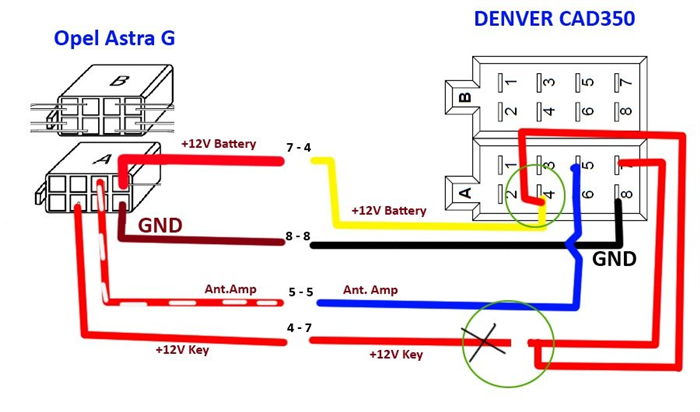

Проблема данная решается просто, как в остросюжетном кино: перекусывается красный провод, тот, который питание на замок подает. И схема подключения в этом случае выглядит вот так в автомобилях Опель Астра или Омега:

Подключение автомагнитолы в опель омега

Очень полезно будет ознакомиться и с маркировкой проводки на Опель Омега, приведенной ниже на фото:

Маркировка проводки на Опель

Таким образом, инструкция к автомагнитолам opel, полезные тематические видео, различные схемы будут водителю, осуществляющему подключение своими руками, только в плюс. Цена автомагнитол на Опель разная. Сегодня их выпускается очень много, как дорогих моделей, так и бюджетных.

Инструкция по замене штатной магнитолы в авто

Производители автомобилей предлагают своему потребителю качественный товар. Он надежный и сможет прослужить долгие годы. Но, как показывает практика, только став владельцем или через некоторое время многие хотят модернизировать свой автомобиль.

Читать еще:  Сайлентблок заднего амортизатора опель астра h

Так, некоторые много путешествуют, поэтому устанавливают навигатор, который является незаменимым помощником в новых местах. Другие большую часть свободного времени проводят за разговорами по телефону, даже при езде. Это приводит к тому, что водителя уже не устраивают некоторые вещи в своей машине. Чтобы сделать ее комфортнее и удобнее, ему приходится использовать новые или дополнительные устройства.

Замена штатной магнитолы: причины

Штатная магнитола, которая устанавливается производителем транспорта, в основном ограничена в своих возможностях. Основная ее задача заключается в воспроизведении музыкальных композиций, которые записаны на диске, флешке. Также возможно прослушивание действующих радиостанций. Но, как показывает опыт, такой набор функций многих не удовлетворяет.

Так как современный человек использует свой автомобиль не только для передвижения, но и в качестве офиса, места отдыха и прочего, важно сделать его удобным и практичным. В этом отлично помогают современные модели магнитол, которые называют мультимедийными центрами. Такая система обладает рядом дополнительных функций, которые непременно пригодятся каждому.

Проводя модернизацию автомобиля, первое, с чего следует начать, – это заменить головное устройство. Сделать это можно в любой машине, независимо от ее марки: Ниссан, Форд, Тойота, Опель, Рено, Шевроле. Сегодня рынок автомобильных запчастей и аксессуаров огромен. Он предлагает большой выбор магнитол, которые обладают различными функциями.

Замена штатной магнитолы Ниссан

Штатная магнитола Ниссан предназначена для воспроизведения музыкальных композиций. При этом одновременно в ней может находиться шесть дисков, которые переключаются и прослушиваются в любом порядке. При этом у нее есть режим работы с радиостанциями, а также подключение к смартфону водителя. Для этого используется функция Bluetooth. Сегодня этого недостаточно. Есть другие функции, которые крайне необходимо владельцу авто. Например, подключение USB или SD-накопителей и многое другое.

На рынке магнитол можно встретить те, которые оборудованы ТВ или возможностью просмотра вида с задней камеры, навигатором, GSM-модемом и проч. Это не только помогает в движении, но и делает поездку интересной. Дополнительные функции магнитолы позволяют время, проведенное в дороге, сделать полезным.

Замена штатной магнитолы Форд

Замена штатной магнитолы Форд, как и Ниссан, – непростая работа, которая в основном выполняется специалистами. Но, как показывает практика, можно это сделать и своими руками. Главное, прислушаться к их советам. К ним относят проведение таких работ:

  • Ознакомление с инструкцией магнитолы, которая будет устанавливаться. При этом изучите ее комплектацию. Только после этого можно приступать к основному процессу ее монтажа;
  • Отключение клеммы от аккумуляторной батареи в машине;
  • Снятие панели вокруг магнитолы. Она является декоративным элементом, поэтому данная работа требует особой аккуратности. Это можно сделать руками, немного поддев ее отверткой;
  • Демонтаж старого устройства. В итоге останется пустой проем, в который будет крепиться новая магнитола;
  • Монтаж нового устройства. В этой работе необходимо использовать инструкцию. Она содержит электрическую схему, согласно которой к головному устройству подключаются внешние блоки и провода;
  • Подключение плюсовой клеммы к АКБ. Это завершающий этап работ. Устройство следует проверить на качество работы. После того, как все начнет функционировать, можно приступать к настройке параметров техники и прочим процедурам.

Замена штатной магнитолы Тойота проводится по аналогичной схеме. Отличия могут быть связаны лишь с индивидуальными особенностями устройства.

Замена штатной магнитолы Опель: особенности процесса

Замена штатной магнитолы Опель имеет свои особенности. Поэтому данный процесс немного отличается от того, который проводится в других автомобилях. Так, магнитола Опель устанавливается с переходной рамой. Ее в комплекте устройства нет, поэтому требуется дополнительно приобретать.

Стоимость данной рамки невысока, поэтому сложностей с ее покупкой не возникнет. Зато она очень важна, так как помогает скрыть провода, которые расположены внутри торпеды. Это не только придаст новой магнитоле привлекательный вид, но и сделает ее практически штатной. Так что отличить вряд ли кто-то сможет.

Еще одна особенность замены штатной магнитолы Опель состоит в отсутствии провода АСС. Он во всех автомобилях отвечает за включение аудиосистемы. Что касается Опель, то в качестве него выступает CAN шина. Но она берет напряжение с разных электронных предметов, которые находятся в машине. Это не очень практично и удобно.

Исправить ситуацию можно. Для этого необходимо АСС подключить к плюсу, который есть на магнитоле. Он идет к ней с помощью двухконтактной кнопки на разрыв. Она может крепиться в любом удобном месте. Такой метод наиболее удобен при использовании аудиосистемы. Таким образом, магнитола включается не от зажигания, а с помощью данной кнопки. Но стоит учесть, что если она будет находиться в рабочем режиме несколько дней, то быстро сядет аккумулятор автомобиля.

Читать еще:  Опель астра джей фото

Замена штатной магнитолы Рено

Замена штатной магнитолы Рено может проводиться с сохранением дисплея и подрулевого переключателя. При этом используется устройство Alpine. В этом случае может подбираться подсветка магнитолы в соответствии с приборной панелью. Это придает автомобилю привлекательный и оригинальный вид.

Посмотреть процесс замены штатной магнитолы Рено можно на видео, которое приведено ниже. Здесь вы найдете много полезной информации, рекомендаций и прочего. К тому же наглядно сможете просмотреть весь процесс от начала и до конца. Это все непременно пригодится при проведении замены устройства в вашем автомобиле.

Распиновка автомагнитолы Opel и самостоятельное подключение

Распиновка автомагнитолы Opel

Распиновка автомагнитолы Opel требуется, если надо произвести самостоятельное подключение аппарата. Владельцы этого немецкого автомобиля либо решаются на замену штатного головного устройства в целях модернизации, либо она выходит из строя и приходится ее менять.
Большое количество автомагнитол Opel, распиновка которых будет представлена в статье, сделаны очень качественно, но встречаются нередко и подделки.

Проблемы, с которыми можно столкнуться

Автомагнитола в Опель

В процессе замены автомагнитолы своими руками можно столкнуться с распространенными проблемами на Опель Астра и других моделей «немца»:

  • Головное устройство теряет все настройки, после того, как вынут ключ зажигания. Данная проблема очень неприятная и никто из водителей не хотел бы столкнуться с ней;
  • Радио каналы, включая самые мощные и популярные, автомагнитола ловит, но с помехами;
  • У головных устройств, имеющих возможность высвечивать на дисплее дату и число, эта функция блокируется и не работает.

Примечание. Кроме того, в процессе замены штатного аппарата на Опель, может возникнуть проблема с ISO, который просто отрезан бывшим владельцем или отсутствует по каким-либо другим причинам.

ISO Опель распиновка и подключение

Ниже приводим распиновку ISO на одной из популярных автомагнитол, устанавливаемых на Опель Омега. Это Денвер CAD350 – модель нестандартная, но довольно часто покупаемая.

Примечание. К примеру, стандартными для Опель считаются автомагнитолы Блаупункт CAR300, Филипс CAR400 и другие.

Распиновка автомагнитол opel

Как видим на схеме выше, всего 4 входа нужны для подключения.
Они указаны цветом на фото и соответственно, обозначены цифрами:

  • Вход под цифрой 4 – постоянный ток, обычно кабель желтый;
  • 5 – это или подсветка, или же усилитель для антенны – чаще провод синий;
  • 8 – минус, масса, земля – черный;
  • 7 – ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный.

Такой же разъем ISO есть у Опель, но может отличаться в значениях. По этой причине, осуществляя самостоятельное подключение автомагнитолы в машине, не обязательно Опель, всегда надо проверять соответствие разъемов, чтобы избежать проблем.

Примечание. В частности, если не проверить соответствие разъемов, то шанс столкнуться с проблемой потери автомагнитолой настроек при повороте ключа 100-процентный. А причина проста: местами перепутаны провода постоянного питания. Как видим ниже и выше на фото, они разного цвета и идут на разные контакты.

На штатных магнитолах, таких как Блаупункт или другие, ISO распиновка выглядит так:

На автомагнитоле opel распиновка

  • 4 — ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный тонкий;
  • 5 — усилитель для антенны – красно-белый;
  • 7 — постоянный ток, кабель красный толстый;
  • 8 — минус, масса, земля – коричневый.

Остальные провода и разъемы(см.Какие бывают разъемы автомагнитол) отмечены на фото.

Оригинальный способ подключения

Итак, если проводится замена, то данное несоответствие надо учесть обязательно. Кстати, если установленная ранее автомагнитола страдает проблемой несохранения настроек, то перекинув местами 4 и 7, можно ее решить.
Можно вообще решить раз и навсегда проблему с ключом, осуществляя подключение. Например, многим водителям известна ситуация, когда они слушают любимую музыку, автомобиль останавливают, вынимают по привычке ключ из замка и мелодия резко обрывается. Неприятно – не то слово!
Проблема данная решается просто, как в остросюжетном кино: перекусывается красный провод, тот, который питание на замок подает. И схема подключения в этом случае выглядит вот так в автомобилях Опель Астра или Омега:

Подключение автомагнитолы в опель омега

Очень полезно будет ознакомиться и с маркировкой проводки на Опель Омега, приведенной ниже на фото:

Маркировка проводки на Опель

Таким образом, инструкция к автомагнитолам opel, полезные тематические видео, различные схемы будут водителю, осуществляющему подключение своими руками, только в плюс. Цена автомагнитол на Опель разная. Сегодня их выпускается очень много, как дорогих моделей, так и бюджетных.
