Где реле стартера на ниве 21213

Где находится реле стартера Нива 21213

другое название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

Расположение предохранителей и реле нива.

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля.

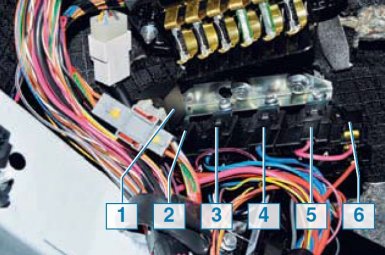

1 — блок предохранителей системы управления двигателем; 2 — реле очистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем

Основной и дополнительный блок предохранителей нива.

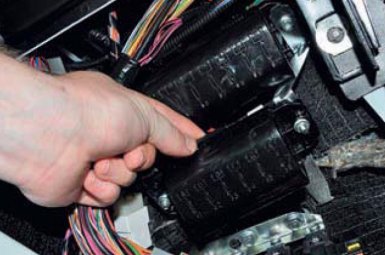

для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

Обозначение предохранителя (номинальный ток, А)

Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Расположение различных реле

Рег.: 06.12.2004
Тем / Сообщений: 4021 / 23048
Откуда: Москва
Возраст: 64
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 06.04.2007
Сообщений: 62
Откуда: Екатеринбург
Возраст: 45
Авто: 21213k 2000г 215/70r16, +Honda HR-V

Рег.: 06.12.2004
Тем / Сообщений: 4021 / 23048
Откуда: Москва
Возраст: 64
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 06.12.2004
Тем / Сообщений: 631 / 51767

Рег.: 23.08.2007
Сообщений: 17
Откуда: Королев, МО
Возраст: 37
Авто: 21214, 1.7i, 2007г

Имя: Алексей
Рег.: 07.02.2007
Тем / Сообщений: 5 / 361
Откуда: Москва, Алтуфьево
Возраст: 54
Авто: Нива 21214i год рождения 2003, на Dunlop Grandtrek AT/2 4*4///Кама-515

помогите найти реле вентиляторов (тех что перед радиатором стоят, а не в вентиляции)
так и не разобрался — Сколько этих реле, одно или два?
в разных книжках поразному в схемах значится

пытался искать по проводам, но те уходят в жгуты, а где вылезают по месту не понять (раскладки жгутов в инете не нашел, а на форуме Алер запретил спрашивать)

Рег.: 23.08.2007
Сообщений: 17
Откуда: Королев, МО
Возраст: 37
Авто: 21214, 1.7i, 2007г

помогите найти реле вентиляторов (тех что перед радиатором стоят, а не в вентиляции)

есть и 4 предохранителя и разъем, вот только РЕЛЕ — Нет!

и проводок от предохранителя на вентилятор(ы) прячется в жгут

Рег.: 06.12.2004
Тем / Сообщений: 4021 / 23048
Откуда: Москва
Возраст: 64
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 23.08.2007
Сообщений: 17
Откуда: Королев, МО
Возраст: 37
Авто: 21214, 1.7i, 2007г

ЧИТАЛ! ( верить или нет — дело каждого)
искал — как и было написано в форуме неоднократно —

и даже в моторном отсеке (на верхнем усилителе щитка передка — руководство от 3-го рима) искал!

но нашел только с помощью фотоаппарата — когда искал глазами эти реле были прикрыты толстым жгутом проводов

Искать надо не только правее, но и Выше и Глубже!

добраться же рукой наверно легче будет если снять панель приборов. — проверил — сверху до реле вообще недобраться — камасутра форева —

Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор)

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

Читать еще: Стартер ауди 100 45 кузов

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

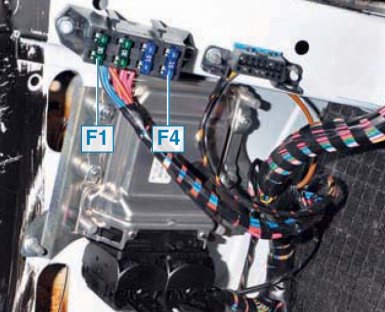

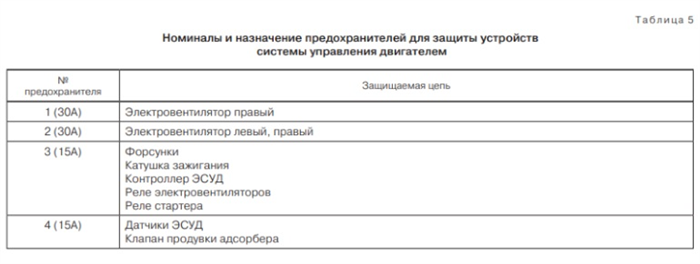

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

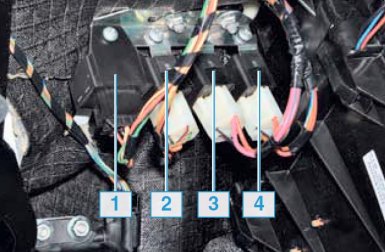

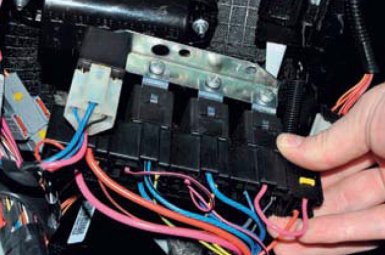

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

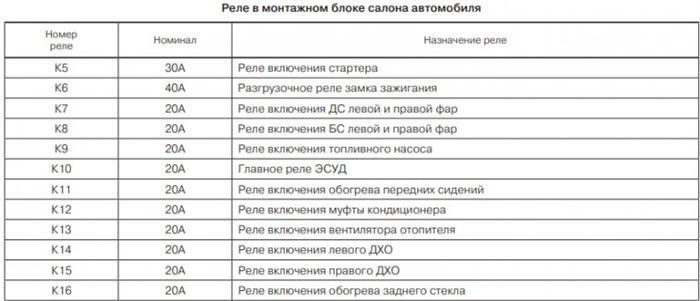

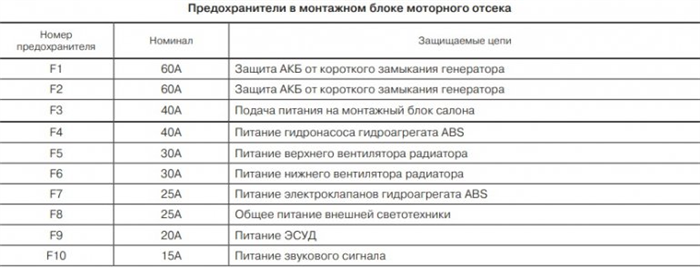

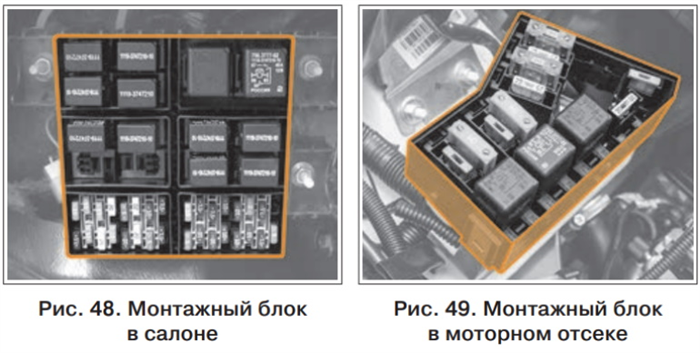

Монтажные блоки для Lada 4×4 2018 года выпуска

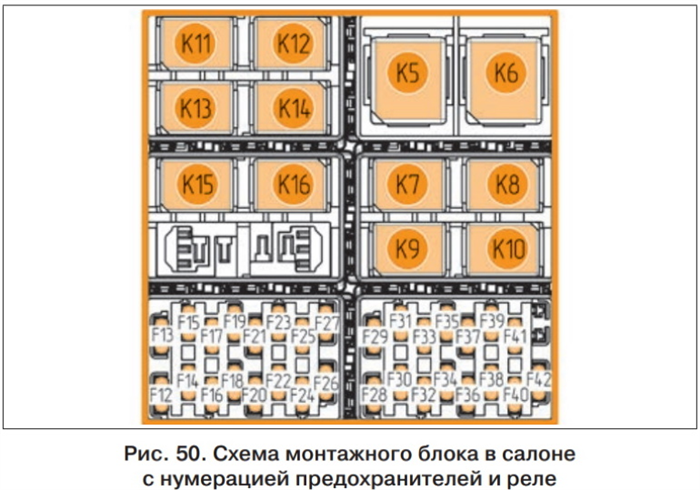

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Где стоят реле в ниве

В этой статье я расскажу вам где стоят реле в ниве. Электронные устройства и блоки автомобиля ВАЗ 2121 питаются напряжением 12 вольт. Каждый элемент рассчитан на точную нагрузку, поэтому сила тока может быть десятки миллиампер, или сотни ампер. Если от управляющих устройств до исполнительных механизмов подавать питание с рабочими параметрами – автомобиль будет опутан толстыми жгутами кабелей.

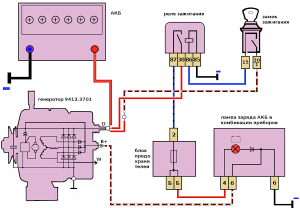

Для примера рассмотрим подключение двигателя вентилятора охлаждения.

С блока управления (4) подается слаботочный сигнал на управляющие коммутаторы 2, 6, 8. Для этого используются тонкие провода, расположенные в общем жгуте управления. Катушки реле потребляют немного, и могут находиться под напряжением сколько угодно. Рабочий ток коммутируется на потребителя с помощью силовых контактов.

От клеммы аккумулятора (с) через предохранитель (3) по силовому проводу подается напряжение для питания двигателей вентилятора.

Где стоят реле в Ниве

Зажигания
Электродвигателей вентилятора (2 шт)
Включения бензонасоса
Главный коммутатор

Ниже в видео вы можете видеть где стоит реле бензонасоса

Для замены придется открутить и опустить на жгуте проводов монтажную рейку.

Справа от рулевой колонки еще одна сборка:

Головное освещение (два коммутатора, на ближний и дальний свет)
Противотуманки
Нагревательный элемент стекла двери багажника

Выше размещен коммутатор сигналов поворота и аварийной сигнализации ВАЗ 21214.

Именно это реле издает звук при включении поворотов!
Еще один мощный коммутатор (запускающий стартер), расположен в моторном отсеке. Он рассчитан на сотни ампер.

Замена предохранителей и реле автомобиля ВАЗ-21213, ВАЗ-21214

Большинство электрических цепей автомобиля защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле. Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице. Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов. Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска.

Читать еще: Замена стартера на уаз буханка

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар

Предохранители и реле Нива 21213

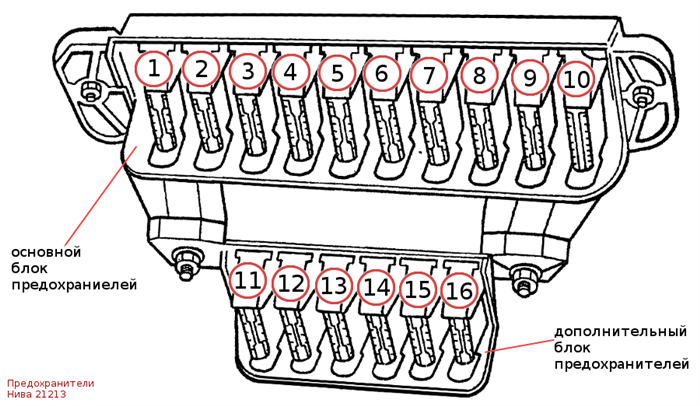

Блоки предохранителей (2 шт.) электрооборудования автомобиля Нива 21213 с карбюраторным двигателем установлены слева от рулевой колонки, под передней панелью.

№1 (16А)

Электродвигатель вентилятора отопителя

Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток кроме исходного

Реле (обмотка) включения обогрева заднего стекла

Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворота)

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда АКБ

Контрольная лампа блокировки дифференциала

Реле-прерыватель и контрольная лампа стояночной тормозной системы

Контрольная лампа недостаточного уровня тормозной жидкости

Контрольная лампа давления моторного масла

Указатель температуры охлаждающей жидкости

Указатель уровня топлива с контрольной лампой резерва

Левая фара (дальний свет)

Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Левый передний фонарь (габаритный свет)

Правый задний фонарь (габаритный свет)

Фонари освещения номерного знака

Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет)

Левый задний фонарь (габаритный свет)

Лампы освещения комбинации приборов

Табло подсветки рычагов управления отопителем

Лампы освещения прикуривателя

Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации

Элемент обогрева заднего стекла и реле (контакты) его включения

Штепсельная розетка для переносной лампы

Плафоны освещения салона

Задние фонари (лампы стоп-сигнала)

№11 (8А), №12 (8А), №14 (16А), №16 (8А)

Задние фонари (противотуманный свет)

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения

Реле (контакты) очистителей фар

Электродвигатель омывателей фар

Реле Нива 21213

Три реле электрооборудования Нива 21213 установлены под панелью приборов, справа от рулевой колонки. Это реле типа 113.3747-10. Они управляют включением ближнего света фар, дальнего света фар и обогревом заднего стекла (двери задка).

Два под блоком предохранителей — реле зажигания и реле стартера. Там же может находиться реле включения очистителей и омывателей фар (если таковые имеются).

Примечания и дополнения

— Не защищены предохранителями электрические цепи заряда аккумуляторной батареи, цепи системы зажигания, системы пуска двигателя (стартер).

— Электродвигатели моторедукторов очистителя ветрового стекла, очистителя заднего стекла, очистители фар (если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

— На автомобилях Нива до 1996 г.в. на предохранителе №2 дополнительно «висел» вольтметр.

Еще статьи по автомобилю Нива 21213

Добавить комментарий Отменить ответ

Навигация по записям

Искать информацию

Наш канал TWOKARBURATORS в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля.
Читайте и подписывайтесь на новые статьи.

Расположение и замена реле на ВАЗ Нива 21214

Знание системы электропроводки на своем автомобиле избавит от затрат на посещение автосервиса. Электросхема на Нивах достаточно проста, как и все авто. Замена поврежденных элементов интуитивно понятно и не потребует серьезных знаний.

Расположение блоков реле и их назначение

Практически все электрические устройства на этих автомобилях рассчитаны на напряжение в 12 вольт. При этом ампераж может варьироваться от сотен ампер до десятков миллиампер. Для разделения силовых и управляющих токов используют коммутационное реле. Это предупреждает провода от чрезмерного нагрева или возгорания. Параллельно уменьшает общее количество проводки в автомобиле. Расположение коммутаторов в машине:

Слева под приборной панелью расположен блок 1 под первым набором предохранителей. Здесь находятся реле бензонасоса Нива 21214, зажигания, главного коммутатора и обоих электровентиляторов.
Справа от рулевой колонки блок реле отвечает за противотуманные фары, подогрев заднего стекла двери багажника и оба вида света (два элемента на дальний и ближний свет).
Выше второго блока расположены реле аварийной сигнализации и поворотников.
Реле стартера на Ниве 21214 рассчитан на несколько сот ампер и установлен в моторном отсеке.

Важно поддерживать нормальное состояние электроцепей и заменять их элементы на оригинальные. В противном случае возможен полный выход из строя контролируемого узла и полная остановка автомобиля.

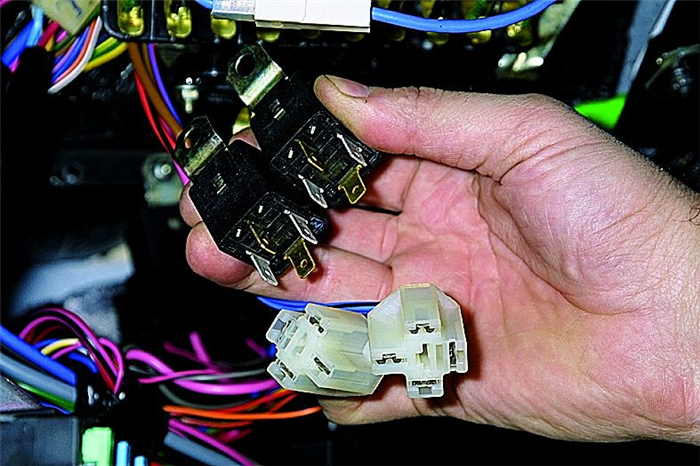

Замена реле

Принцип ремонта и замены коммутаторных блоков идентичен вне зависимости от расположения. Важно перед работой с ними отключить аккумулятор, чтобы не получить удар током и травмы (возможен и летальный исход). Процесс замены блока ответственного за управления светом и обогревом заднего стекла (для примера):

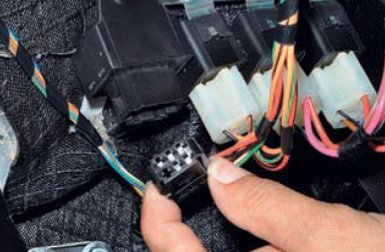

С помощью крестовой отвертки отсоединить колодку.
Снять коммутатор стартера и зажигания под дополнительным набором предохранителей.
С помощью той же отвертки выкрутить саморез крепления.
Отсоединить колодки, после снятия коммутатора.
Установить замену в обратной последовательности.

Читать еще: Подключение стартера на тракторе

Полезное видео

За счет того, что коммутаторы однотипные, при экстренном ремонте вышедшую цепь можно подключать к другим блокам. Для этого придется отключить один из вспомогательных и не важных критически элементов. Например, цепь стартера или заживания перебросить на контроллер обогрева заднего стекла.

Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)

Расположение блоков предохранителей и реле Lada 4×4

Основная часть предохранителей располагаются в салоне Lada 4×4 под панелью слева от рулевой колонки. Всего 4 блока:

1 – блок предохранителей системы управления двигателем; 2 – реле стеклоочистителя ветрового стекла; 3 – блоки предохранителей; 4 – блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем – 6. Маркировка слева направо:

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Блок реле системы управления двигателем

Схема блока реле над педалью газа

Монтажные блоки для Lada 4×4 2018 года выпуска

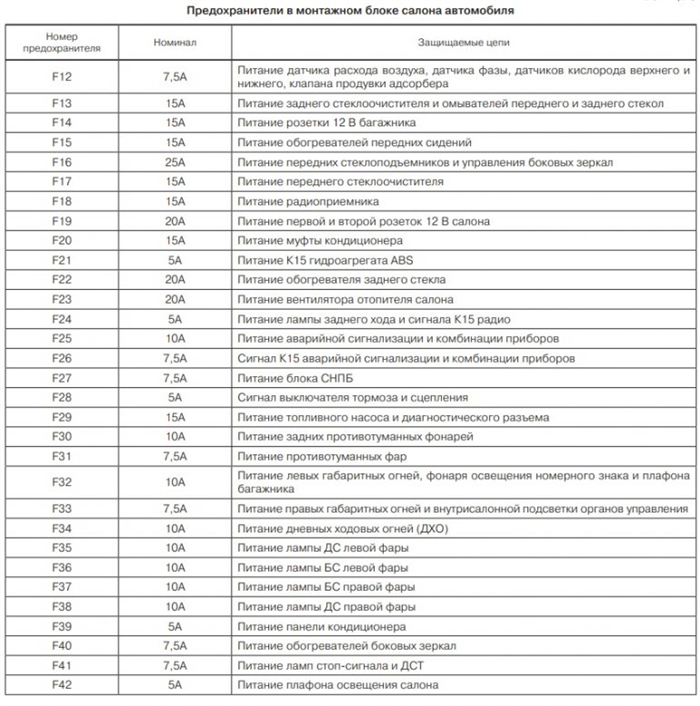

Монтажные блоки для Lada 4×4 2020 года выпуска

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей.

голоса

Рейтинг статьи
