Стартер на рено сандеро

Стартер Renault Sandero

Выход стартера из строя по различным причинам на Рено Сандеро – сравнительно редкая неисправность. Но все равно встречаемая на данном виде транспортного средства. Причины поломки могут быть различными. Некоторые виды ремонта обходятся сравнительно дорого, гораздо проще приобрести новый деталь, узел.

Полный список возможных неисправностей сравнительно велик. Он включает в себя несколько десятков позиций. Все их можно условно разделить на две основные категории:

Основная задача стартера – предобразование электрической энергии, подаваемой от аккумуляторной батареи, на вал вращения двигателя. Происходит это за счет воздействия электромагнитного поля статора на якорь стартера. Чаще всего отказ в работе связан с электрической частью устройства:

окисление контактов либо отсутствие подачи питания от батареи автомобиля;
выход из строя электромагнитных щеток;
проблемы в работе втягивающего реле;
короткое замыкание обмотки статора.

Некоторые проблемы можно разрешить прямо на дороге. Если автомобиль снабжен механической коробкой переключения передач – то можно завести его и без стартера. Но делать это нежелательно. Чаще всего проблема кроется не в самом стартере, а на участке электропроводки подающей питание на управляющие контакты устройства. Нередко стартер не крутит из-за плохого контакта на клеммах АКБ. Необходимо проверить их состояние.

Качество соединения клемм на втягивающем устройстве также важно проверить. Управление стартером осуществляется за счет втягивающего реле. Оно представляет собой контактор через который подается питание на обмотку статора. Выход из строя втягивающего означает невозможность вращения стартера. Если напряжение питания на стартер приходит, то проверить реле проще всего обычной отверткой либо куском провода: достаточно замкнуть накоротко управляющие контакты.

Если после этого втягивающее реле щелкает, но стартер не крутит – проблема в ином. Возможно, причина кроется в коротком замыкании обмотки статора. Проверить на КЗ стартер можно лишь на специальном стенде. Для этого его сначала понадобится снять. Обычно ремонт старторной обмотки на Степвей обходится сравнительно дорого. В некоторых случаях выгоднее приобрести новую деталь.

Виды механических поломок стартера:

выход из строя шлицов бендикса;
заклинивание, износ подшипников.

Принцип работы стартера сравнительно прост. Внутри в качестве якоря выступает специальный бендикс. На конце его располагается шестерня со шлицами. С течением времени, от длительно эксплуатации, такие шлицы постепенно стираются. Что и приводит к выходу из строя бендикса. Решить проблему можно только его заменой. Справиться с подобной задачей можно попробовать самостоятельно.

Также в составе обычного стртера редукторного типа присутствуют подшипники. Стоимость их сравнительно невелика. Но замена порой вызывает сложности. Для снятия подшипников потребуется использовать специальные съемники. Стоимость подобных инструментов сравнительно велика. Именно поэтому имеет смысл обратиться к профессиональному электрику.

Оригинальные детали и их аналоги: что лучше

В некоторых случаях замена вышедшего из строя стартера на новый – лучшее решение. Например, ремонт обмотки, некоторые другие ремонтные работы по своей стоимости сопоставимы с новой деталью. Все стартеры, вне зависимости от конструкции авто и года выпуска (исключая машины до 2013 г.в. и старше) идентичны. Стартеры для Рено Сандеро до 2013 года выпуска обойдется несколько дешевле – они меньше по размеру.

Как и со всеми остальными деталями для других видов авто всегда встает выбор – приобрести оригинальные компоненты либо их аналоги? Каждый вариант имеет свои преимущества и недостатки. Оригинальные детали подойдут во всех случаях без каких-либо исключений. Как правило, ресурс работы таковых на порядок больше, чем у аналогов. Но стоимость их на порядок выше, чем у аналогов. Оригинальные детали:

Рено Сандеро стартер где находится — изучаем главное

Нередкая проблема, с которой рано или поздно сталкивается владелец любого автомобиля, это отказ стартера. В таком случае двигатель автомобиля не заводится и даже не крутит. Если на вашем Рено Логан не хочет крутить стартер, соответственно его пора ремонтировать. Именно на эту тему и пойдет речь в нашей статье.

Оригинальные детали и их аналоги: что лучше

Читать еще: Предохранитель на стартер ваз 2107 инжектор

Нужно отметить: под известные и хорошо зарекомендовавшие себя бренды очень часто выпускаются подделки. Причем отличить их от настоящих порой не так просто. Отличительной чертой является некачественная упаковка, плохой принт и другое.

Диагностика и причины

Поверните ключ и постарайтесь завести двигатель, если мотор не заводится, и стартер не крутит, а вместо привычного звука вы слышите только, как он щелкает, таким образом можно утверждать, что щеткам ротора пришел «конец».

Чтобы дать разъяснение, почему щелкает реле, и мотор не заводится, нужно понимать схему его работы. В тот момент, когда вы проворачиваете ключ в положение запуска двигателя, специальный блок, под названием втягивающего, производит контакт на щетки вала ротора, тем самым стартер крутит маховик двигателя.

Когда данный механизм или реле не работает, его срочно необходимо снять и произвести ремонт, иначе могут возникнуть чрезвычайно серьезные последствия, вплоть до возгорания.

Именно в этом принципе и заключается работа стартера и его реле. Когда износились щетки, реле пытается сработать и дать контакт на вал, если оно щелкает, соответственно щетки изношены, и их пора менять.

На вопрос, где находится стартер и его реле, мы ответим однозначно – возле заднего маховика двигателя. Это расположение свойственно всем двигателям, в том числе Рено Логан 1.4.

Если пусковое устройство крутит вхолостую и двигатель не заводится, значит нужно поменять бендикс, а возможно и вилку. Эту работу можно без проблем провести своими руками, но предварительно сняв бортовое напряжение.

Когда щелкает реле, необходимо понимать, что проблема точно не в нем, оно работает.

Осуществление ремонта данного агрегата, а также замена бендикса вполне может быть осуществлена своими руками, но для этого понадобится снять агрегат целиком.

Процедура замены, установки стартера

Сам стартер находится рядом с коробкой переключения передач, ближе к моторному щиту машины. Процесс снятия включает следующие основные этапы:

необходимо отсоединить клемму АКБ – клемму минус;

далее нужно открутить медную гайку на клемме №50 – именно таким образом она обозначается в руководстве по ремонту автомобиля;
откручивается гайка клеммы №30;
выкручиваем 3 винта крепящих непосредственно стартер к самому двигателя.

Далее модуль стартера просто снимается. Все манипуляции осуществляются через капот. Достать стартер снизу проблематично, потому яма либо подъемник не потребуются. Нередко некоторые резьбовые соединения просто не откручиваются. На этот случай проще всего использовать специальный состав – WD-40. Он позволит демонтировать даже сильно закисшие резьбовые соединения. Процесс данный имеет свои особенности.

Но важно отметить, что состав WD-40 является диэлектриком. Потому при попадании его на контакты следует удалить. Так как он будет ухудшать проводимость. Как следствие – возникает вероятность перегрева проводников. Также нежелательно попадание WD-40 на эмаль кузова. В противном случае она будет повреждена. Пользоваться специальной химией нужно крайне осторожно.

Главные задачи по замене

Чтобы устранить неисправность, нам необходимо сделать замену щеточного узла целиком, заодно провести профилактику и очистку внутренних деталей и вилки стартера.

После чего последует проверка данного оборудования непосредственно на рабочем столе, только после этого готовую деталь можно устанавливать на место, где она должна находиться. В интернете существует множество видео материалов на данную тему.

Во втором случае наша задача произвести замену бендикса и вилки. Вообще, при профилактике подобного типа бендикс и его вилку необходимо менять в любом случае.

Переходим к ремонту и замене стартерных деталей

Для устранения идентифицированных неисправностей, когда движок не заводится стартер крутит потребуется полная замена стартера и щеточного узла. Параллельно можно выполнить профилактический осмотр с одновременной очисткой компонентов, присутствующих внутри стартера, в том числе и самой вилки.

Далее требуется проверить агрегат на подходящем столе, после чего можно монтировать его на посадочное место. Интернет пестрит множеством видео-инструкций по обозначенной теме.

В данном случае актуален вопрос, где находится стартер. Выяснив место расположения стартера и, обзаведясь подъемником или ямой, приступаем непосредственно к ремонту. Не забываем о потребности в соответствующем наборе инструментов.

Пошаговый алгоритм действий, когда осуществляется замена стартера.

Обесточиваем сеть путем снятия клеммы с вывода АКБ.
Действуя в верхней области подкапотного пространства, откручиваем два болта, удерживающих стартерный агрегат на моторном блоке.
Находясь под автомобилем, отключаем провода и извлекаем узел.
Отвинчиваем заднюю крышку и высвобождаем «на волю» щеточный узел.
Путем откручивания двух удлиненных болтов разбираем корпус стартера полностью и аккуратно вынимаем вилку.
Для демонтажа бендикса потребуется установка вала на жесткую подпорку. Затем, пользуясь специальной оправкой, производим извлечение стопорного кольца. Это позволит впоследствии демонтировать интересующий нас элемент.
Выполнив тщательную очистку всех деталей стартера, устанавливаем новый бендикс и надеваем стопорное кольцо. На этом ремонтная процедура с бендиксом завершена.
Осуществляем разборку редуктора планетарной шестерни. Промываем все демонтированные детали, обильно их смазываем и выполняем сборку узла.
Монтируем вилку и втягивающее реле в основной корпус стартерного агрегата в машине Renault Logan.
Последней манипуляцией будет установка щеточного узла. По ее завершении подсоединяем подводящие кабели.
Затягиваем болты, скрепляющие основной корпус, после чего фиксируем все оставшиеся элементы.

Читать еще: Мазда фамилия не крутит стартер

Для выполнения проверки собранного воедино агрегата подаем к его плюсовому выводу и корпусу напряжение. Если втягивающий элемент срабатывает и вал вращается, то это свидетельствует о корректно проведенном перечне ремонтных процедур и стартер полностью функционален.

Требуется внимательным образом соблюдать расположение контактных выводов во время проверочных манипуляций, дабы избежать возникновения короткого замыкания в автомобиле Renault Logan.

Убедившись в функциональности отремонтированного стартера, производим монтаж данного узла на прежнее место и фиксируем его посредством двух обозначенных болтов. Убеждаемся в правильности подсоединения агрегата к электрической сети.

Внимание! Процесс замены или ремонта стартерного узла в Рено Логан, оснащенном 1,4-литровым мотором, полностью идентичен рассмотренной здесь последовательности действий.

Иногда имеют место случаи, когда мотор отказывается запускаться по причине неудовлетворительного контакта с массой. Эти признаки чаще можно встретить на 1,4-литровых версиях Рено Логан. Для устранения негативного момента потребуется снять указанные контакты и выполнить им тщательную очистку от окислов. Затем необходимо обработать контакты смазкой на медной основе. Эта мера позволит обеспечить стабильность в функционировании стартера и избежать неприятного момента, связанного с внезапным отказом узла.

Где находится стартер на Рено Логан

В числе наиболее распространенных проблем, с которыми приходится сталкиваться владельцам моделей Рено Логан присутствует неисправность стартера, особенно случается так, что авто не заводится стартер крутит. Основным признаком, свидетельствующим о таком досадном моменте, является неспособность мотора к запуску, ведь стартер не подает признаков вращения. Здесь возникает потребность в демонтаже и ремонте указанного узла. Именно об этой теме пойдет повествование в данной статье. Также вы узнаете, где находится стартер.

Диагностика причин

Повернув ключ в замке зажигания, стараемся запустить мотор Рено Логан. Если вместо привычного старта он отказывается функционировать, а из области стартерного узла доносятся лишь характерные щелчки, то есть мотор не заводится стартер крутит, то имеет смысл выдвинуть предположение об износе роторных щеток. Чтобы весьма корректно осветить момент, связанный с обозначенной причиной, необходимо разобраться в схеме функционирования этого элемента. В момент перевода ключа зажигания в позицию пуска мотора происходит переадресация контакта щеткам посредством специального устройства – втягивающего реле. Этим действием пусковой механизм «награждается» способностью вращать маховик силовой установки.

Когда обозначенный узел не воспроизводит признаков работоспособности, его следует безотлагательно демонтировать и отремонтировать, осуществляется полная замена стартера, и тут важно знать, где находится стартер. Если этим пренебречь, то возможно возникновение более существенных последствий, включая очаг возгорания.

Именно данный постулат положен в основу функционала стартера и реле его активации. Если о своем износе заявили щетки, то реле все равно стремится подать валу ротора контакт, ввиду чего происходят обозначенные щелчки. Сами щетки требуют безотлагательной замены.

Отыскать место расположения «пускателя» не составляет труда. Он находится у маховика силовой установки, что свойственно агрегатам всей моторной линейки Рено Логан.

Когда пусковое устройство путем совершения холостых вращений прилагает тщетные усилия завести мотор, то требуется сфокусировать внимание на работоспособности бендикса, а возможно и вилки. Выполнить замену указанных элементов не составит труда. Здесь требуется предварительно обесточить бортовую сеть автомобиля.

Щелчки реле являются достоверным признаком его работоспособности, даже если авто не заводится стартер крутит. Для реализации ремонтного мероприятия по замене рассмотренных элементов стартерного узла требуется демонтаж агрегата в сборе.

Переходим к ремонту и замене стартерных деталей

Пошаговый алгоритм действий, когда осуществляется замена стартера.

Обесточиваем сеть путем снятия клеммы с вывода АКБ.
Действуя в верхней области подкапотного пространства, откручиваем два болта, удерживающих стартерный агрегат на моторном блоке.
Находясь под автомобилем, отключаем провода и извлекаем узел.
Отвинчиваем заднюю крышку и высвобождаем «на волю» щеточный узел.
Путем откручивания двух удлиненных болтов разбираем корпус стартера полностью и аккуратно вынимаем вилку.
Для демонтажа бендикса потребуется установка вала на жесткую подпорку. Затем, пользуясь специальной оправкой, производим извлечение стопорного кольца. Это позволит впоследствии демонтировать интересующий нас элемент.
Выполнив тщательную очистку всех деталей стартера, устанавливаем новый бендикс и надеваем стопорное кольцо. На этом ремонтная процедура с бендиксом завершена.
Осуществляем разборку редуктора планетарной шестерни. Промываем все демонтированные детали, обильно их смазываем и выполняем сборку узла.
Монтируем вилку и втягивающее реле в основной корпус стартерного агрегата в машине Renault Logan.
Последней манипуляцией будет установка щеточного узла. По ее завершении подсоединяем подводящие кабели.
Затягиваем болты, скрепляющие основной корпус, после чего фиксируем все оставшиеся элементы.

Читать еще: Проверка стартера на стенде

Заключение

Перед самостоятельной процедурой замены элементов стартера в Рено Логан потребуются знания точной схемы установки всего перечня деталей в данном узле, плюс необходимо знать, где находится стартер. Эта схема весьма проста, благодаря чему стартерный агрегат является весьма пригодным к ремонту. Когда мотор не вращается, приступайте к комплексному мониторингу, подразумевающему не только исследование пускового устройства, но и агрегата в целом. Если владелец Renault Logan не обладает достаточным для такого ремонта опытом и вдобавок отсутствует подходящий инструмент, то наиболее рациональной мерой будет обращение в специализированную мастерскую.

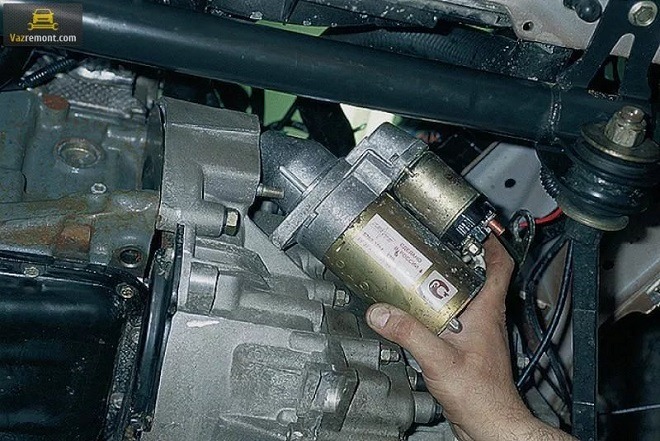

Снятие и проверка стартера Renault Sandero

Стартер снимаем для его ремонта или замены, а также при демонтаже двигателя и коробки передач.
Работу выполняем на смотровой канаве или эстакаде.
Операции по снятию стартера показываем на автомобиле с двигателем 1,4-1,6 (8V). На автомобиле с двигателем 1,6 (16V) стартер снимаем аналогично.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем защиту силового агрегата. Снизу автомобиля накидным ключом или головкой «на 8» отворачиваем гайку крепления наконечника провода к управляющему выводу тягового реле и снимаем наконечник провода с вывода реле.

Накидным ключом или головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи и снимаем наконечник провода с контактного болта тягового реле. В моторном отсеке…

…головкой «на 13» отворачиваем три болта крепления стартера к картеру сцепления (для наглядности показано на снятом силовом агрегате).
Снизу автомобиля…

Для оценки исправности привода стартера отверткой проворачиваем шестерню привода.

Шестерня должна проворачиваться в одном направлении с валом привода, а в другом – на валу привода. В противном случае привод нужно заменить.

Отверткой сдвигаем шестерню привода по валу.

Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.
Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи с верхним контактным болтом тягового реле, а «минусовой» – с корпусом стартера.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.

Предупреждение: При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не коснитесь отверткой «массы» в момент замыкания выводов
При этом должны выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле стартера.
Для проверки электродвигателя соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод – с корпусом стартера.

При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.
Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле (показан стрелкой), а «минусовой» вывод – с корпусом стартера.

При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно.
Устанавливаем стартер в обратной последовательности.
