Расшифровка предохранителей тойота королла

Содержание

Блок предохранителей Тойота Королла

Блок предохранителей Тойота Королла 150 (2006 – 2010, рестайлинг 2010 – 2013)

Блок предохранителей и реле в салоне Тойота Королла 150 (Блок А)

Доступ к блоку А можно получить, сняв ящик для мелких предметов, расположенный слева от водителя чуть ниже кнопок регулировки боковых зеркал заднего вида и переключателя корректора света фар.

Блок предохранителей и реле в салоне Тойота Королла 150 (Блок Б)

Блок Б находится в нижней части передней панели слева от педалей (в той зоне, где заканчивается пластиковая обшивка). Для получения доступа к предохранителям необходимо будет снять крышку, отжав фиксатор. На лицевой стороне крышки указано расположение и назначение предохранителей.

Блок предохранителей и реле в моторном отсеке Тойота Королла 150

Монтажный блок с предохранителями и реле в моторном отсеке Тойота Королла Е150 обнаружить не составит труда. Он расположен с левой стороны по ходу движения автомобиля. На обратной стороне крышки, под которой спрятаны предохранители, нанесена их схема с обозначением.

Назначение предохранителей и плавких вставок:

Похожие материалы

Размер дисков и шин Тойота Королла

Масло в двигатель Тойота Королла

Рекомендуем почитать

Нет похожих Статей.

Отправить ответ

23 Комментариев на «Блок предохранителей Тойота Королла»

Когда поворачиваешь руль или даешь назад загорается чек и пропадает газ и никак не реагирует педаль газа. Выключаешь и заводишь заново все нормально из за чего может быт помогите пожалуйста. Заслонку и компьютер поменял не помогло. Код ошибки p060e

добрый день! тойота королла 2014 год ! не работает подсветка магнитофона и ручки отопителя. подскажите может предохранитель какой то сгорел

Руслан, привет. У меня сегодня такая же фигня произошла. Ты то разобрался, что было?

R3 — Реле IG1 за что отвечает?

Привет всем! помогите парни, (TOYOTA COROLLA 2012, 1.6 механика) пробег 20тыс. утром сел заводить и не могу завести. приборка горит. сигнал есть. свет горит. выжимаю сцепление, поворачиваю ключ зажигания и ноль. не крутит. предохранители в порядке. и еще с ключа не блокирует замки дверей. за день до этого все было исправно.

Реле IG1 чем оно управляет ?

Не работает омыватель фар, залез в блок А, а там другие предохранитель, как менять?

Привет всем! У меня проблема с зажиганием, а точнее всего с электрикой. Было так: подъехал к дому, (TOYOTA COROLLA 2007, 1.6 ) чтобы открыть ворота во двор, машина на нейтралке на холостом ходу. Сел, включил передачу в положение»Е» (у меня робот) и тут обороты резко поднялись и резко заглох мотор. Больше завести не могу. Реакции от замка зажигания = НОЛЬ. Коробка не заклиненная, в нейтраль и на передауч подключается. Я уже клему с аккамулятора снимал, и даже ошибку экран не показывает. Что делать? С чего начать? Думаю контакт на подводе к стартеру. Что посоветуете? Спасибо!

подскажите что делать пропал ближний свет на филдоре габариты и дальний свет горит поменял гитару та же история

В блоке Б который находится в салоне на предохранителе F17 нет присудствует питания . Откуда туда приходит питание ? Есть у кого схемы ? Тойота корола 2008 г. е150

ребят горит подушка безопасности, помогите найти предохранитель (2013 г выпуска)

Добрый день. Подскажите пожалуйста кто знает, под какой предохранитель в моторном отсеке подключить (+) провод дневных ходовых огней. Спасибо

Читать еще:  Тойота кроссовер все модели фото

подскажите пожалуйста тойота Королла 2007 года,печка включается только через вебасту,что может быть?

Также отключилось радио , прикуриватель и перестала работать регулировка зеркал .Соответствующие предохранители исправны и в моторном отсеке и в салоне.Не подскажете где искать причину неисправности?

Отключилось радио , прикуриватель и перестала работать регулировка зеркал .Соответствующие предохранители исправны и в моторном отсеке и в салоне.Не подскажете где искать причину неисправности?

Пол дня потратил но нашёл, соответствующие предохранители были в порядке F23,F24. Стал проверять все подряд сгоревшим оказался F12. Заменил все заработало!

Спасибо большое. Я все облазил не мог не как найти в чем заключается проблема

Какой предохранитель сгорел. Олег.

на кароле 20002год где предохранитель подачи топлива

Спасибо большое. Ваша информация мне очень помогла!!

парни, сел аккум из-за невнимательности, снял, зарядил, поставил, завелась с трудом, но фурычит только на мин оборотах, на педаль газа не реагирует, обучению не поддается, что сгорело?

ребят, загорелась подушка.что и где искать? не могу на неё предохранители найти

Под водительским сиденьем отходит контакт.

  • Chevrolet Impala 1967 — мощь и роскошь 60-х 113 комментарий(ев) | 358689 просмотр(ов)
  • Блок предохранителей Тойота Королла 23 комментарий(ев) | 263136 просмотр(ов)
  • Технические характеристики Тойота Ленд Крузер 200 2 комментарий(ев) | 146939 просмотр(ов)
  • Технические характеристики Рено Дастер 1 комментарий(ев) | 111922 просмотр(ов)

Купил 2 литра передок, тоже самое качается,плюс сиденье на тряпке и с…
Технические характеристики Мицубиси Аутлендер

  • Мекан:
    Когда поворачиваешь руль или даешь назад загорается чек и пропадает г…
    Блок предохранителей Тойота Королла
  • Дмитрий:
    Спасибо большое. Я все облазил не мог не как найти в чем заключается п…
    Блок предохранителей Тойота Королла
  • константин:
    У меня аут 3 2012г 2,4электро привод ничего не качается , даже не знал…
    Технические характеристики Мицубиси Аутлендер
  • Андрэ:
    X-trail 2018, 2.0-144, 4wd, бензин
    Расход по трассе +/-100 км на круиз…
    Технические характеристики Nissan X-Trail T32
  • Игорь:
    Мерс вообще не о чем. Работаю на нем уже 1.5 года и периодически да чт…
    Mercedes-Benz Sprinter 2019 – третье поколения Спринтера
  • Тойота королла 120 блок предохранителей

    Все электрические цепи автомобиля защищены плавкими предохранителями, их ещё называют защитными устройствами или защитными вставками, а также автоматическими выключателями, которые установлены в два блока. Эти узлы устанавливают в разных местах автомобиля Тойота Королла.

    При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.

    Центральный блок находится под панелью приборов автомобиля. Он располагается на стенке. Его закрывают легко снимаемой декоративной панелью. Второй блок располагают в моторном отсеке. Для моделей Тойота, у которых установлен кондиционер, его расположение несколько иное, он находится рядом с аккумуляторной батареей.

    Для чего нужны плавкие предохранители

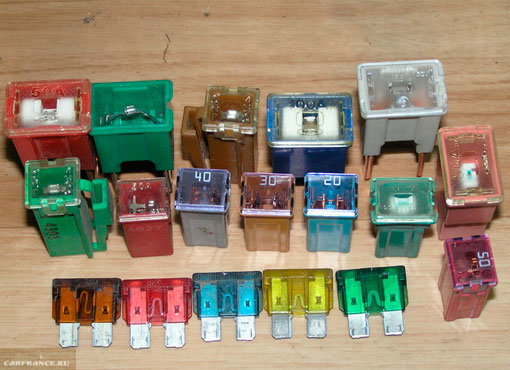

    Плавкие предохранители разных типов.

    Предохранители необходимы для предотвращения возгорания и замыкания проводки транспортного средства. Так, при возникновении короткого замыкания, первым выходит со строя плавкий элемент, который перегорает. Он разрывает сеть определённого элемента автомобиля, чем обеспечивает безопасность от возгорания проводки.

    Исправный и неисправный плавкий предохранитель.

    Что свидетельствует о выходе из строя предохранителя

    В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.

    Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.

    При отказе в работе какого-либо элемента электрической цепи или целого электронного устройства первым делом необходимо проверить защиту этого узла.

    Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.

    Расположение блоков предохранителей и расшифровка на Тойота Королла 120 кузов

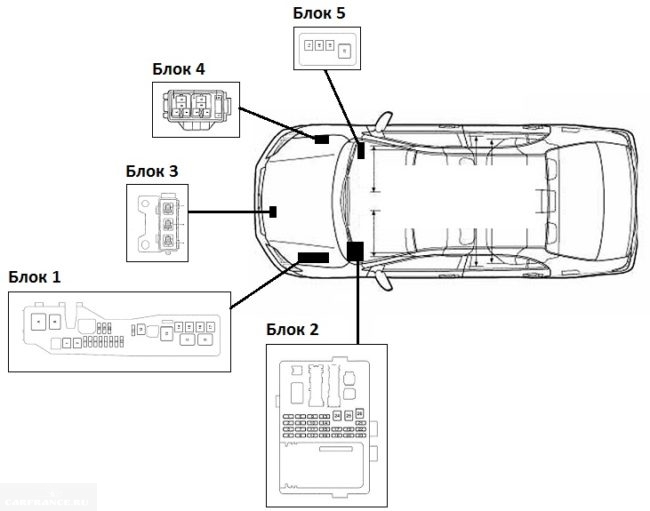

    Расположение блоков предохранителей.

    В транспортном средстве Тойота Королла в кузове Е120 располагается пять монтажных блоков, которые располагаются, как в подкапотном пространстве, так и в салоне автомобиля. Найти эти блоки достаточно легко, если знать, где искать.

    Читать еще:  Замена лампы габаритных огней тойота королла

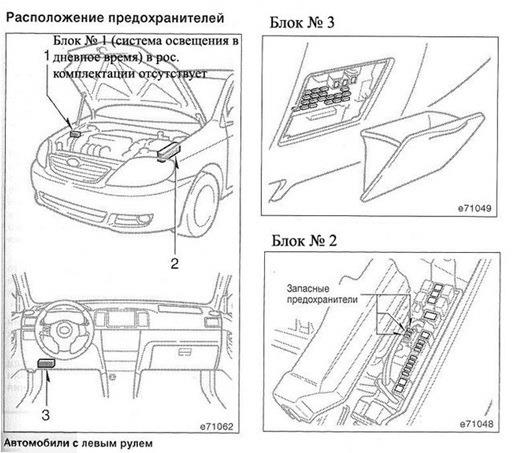

    Ещё одна схема расположения блоков предохранителей

    Блок предохранителей №1

    Первый блок предохранителей располагается с левой части подмоторного пространства. Крышка держится на защёлках, которые достаточно легко снять. Кроме предохранителей, в этом блоке располагаются управляющие реле.

    Первый блок предохранителей, общий вид.

    Первый блок предохранителей.

    И еще один ракурс блока предохранителей.

    Где расположен и как открывается блок предохранителей.

    Рассмотрим расшифровку плавких предохранителей и реле первого блока Тойота Королла Е120:

    Расположение монтажных блоков в подкапотном пространстве.

    Блок предохранителей №2

    Второй блок предохранителей располагается в салоне, слева под рулевым колесом. Чтобы добраться до элемента, необходимо потянуть за себя. Он представляет собой некий бардачок.

    Расположение второго и пятого блоков предохранителей в салоне автомобиля.

    Расположение второго блока предохранителей.

    Техническая схема второго блока предохранителей.

    Рассмотрим расшифровку плавких предохранителей и реле второго блока Тойота Королла Е120:

    Блок предохранителей №3

    Третий блок управления располагается в подкапотном пространстве Тойота Королла Е120, недалеко замка капота. Данный блок присутствует не на всех транспортных средствах, и данный показатель зависит от комплектации автомобиля. Все зависит от наличия кондиционера в транспортном средстве, поскольку реле отвечают именно за вентилятор кондиционера.

    Техсхема третьего монтажного блока.

    Рассмотрим расшифровку реле третьего блока Тойота Королла Е120:

    Блок предохранителей №4

    Как и в случае с третьим блоком, четвёртый устанавливается не на модели транспортного средства. Это блок VSC, который отвечает за работу АБС-системы.

    Схема четвёртого монтажного блока.

    Рассмотрим расшифровку плавких предохранителей и реле четвёртого блока Тойота Королла Е120:

    Блок предохранителей №5

    Пятый блок реле располагается в салоне автомобиля, под панелью приборов справа. Чтобы добраться до блока, необходимо снять правый воздуховод, поддев его отвёрткой.

    Блок предохранителей располагается под воздуховодом.

    Техсхема монтажного блока №5.

    Расположение пятого монтажного блока.

    Рассмотрим расшифровку реле пятого блока Тойота Королла Е120:

    О видах плавких вставок

    Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С. Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе. Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.

    Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.

    Инструкция по замене предохранителей

    Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить. Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.

    Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.

    Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla. При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим – возможен выход из строя электронного блока или возгорание проводки.

    Если новый установленный прибор сразу после замены выходит из строя, необходимо проверить все защищаемые им электрические цепи. Вполне возможно, что в цепи имеется короткое замыкание. Номинальный ток плавкой вставки указывается маркировкой на её корпусе. Вставки одной мощности имеют свой цвет и при замене спутать их довольно трудно.

    Автомобили Toyota Corolla E120-E130 имеют в цепях электрооборудования 5 узлов с защитными приборами и реле. Два блока расположены в салоне машины, а три в моторном отсеке. В салоне расположены блоки под номерами 2 и 5. Для доступа к блоку №2 снимают крышку мини-ящичка, он располагается на панели в районе левой ноги водителя. №5 находится за решёткой воздуховода на торпеде с правой стороны автомобиля Toyota Corolla.

    В моторном отсеке Toyota три блока расположены следующим образом. №1 находится с левой стороны по ходу движения ближе к лобовому стеклу, №4 установлен с правой стороны возле стойки передней подвески. №3 расположен возле радиатора системы охлаждения двигателя. Все они закрываются пластмассовыми крышками, на обратной стороне которых имеется нумерация предохранителей и обозначение защищаемых цепей.

    Читать еще:  Поддельное масло тойота 0w30

    В моделях Toyota Corolla выпуска 2008 года защита электрооборудования располагается всего в двух узлах. Их располагают следующим образом. Один в салоне автомобиля возле ног водителя, у нижнего основания дверцы, а второй расположен в моторном отсеке, недалеко от воздушного фильтра.

    Узел в подкапотном пространстве обслуживает все потребители больших токов и токовые реле. Узел с защитными вставками, который находится в салоне, обслуживает все электрические устройства с небольшой токовой нагрузкой. Эти узлы имеют схожую конструкцию и состоят из нескольких частей. Это релейная часть, блок с защитными вставками и гнезда с запасными вставками.

    Современные автомобили Toyota Corolla имеют сложную схему электрооборудования. Поэтому серьёзно взвесьте свои возможности перед тем, как приступить к устранению неисправностей.

    Где находятся предохранители на Тойота Королла в 120 кузове с расшифровкой

    Тойота Королла, как и любой другой автомобиль имеет блоки предохранителей. Но, не все владельцы транспортного средства знают, где они располагаются. Как найти и обнаружить данные элементы подскажет эта статья, а также расшифровку каждого из предохранителей, расположенных в отдельном блоке.

    Для чего нужны плавкие предохранители

    Плавкие предохранители разных типов.

    Предохранители необходимы для предотвращения возгорания и замыкания проводки транспортного средства. Так, при возникновении короткого замыкания, первым выходит со строя плавкий элемент, который перегорает. Он разрывает сеть определённого элемента автомобиля, чем обеспечивает безопасность от возгорания проводки.

    Исправный и неисправный плавкий предохранитель.

    Расположение блоков предохранителей и расшифровка на Тойота Королла 120 кузов

    Расположение блоков предохранителей.

    В транспортном средстве Тойота Королла в кузове Е120 располагается пять монтажных блоков, которые располагаются, как в подкапотном пространстве, так и в салоне автомобиля. Найти эти блоки достаточно легко, если знать, где искать.

    Ещё одна схема расположения блоков предохранителей

    Блок предохранителей №1

    Первый блок предохранителей располагается с левой части подмоторного пространства. Крышка держится на защёлках, которые достаточно легко снять. Кроме предохранителей, в этом блоке располагаются управляющие реле.

    Рассмотрим расшифровку плавких предохранителей и реле первого блока Тойота Королла Е120:

    Предохранители Toyota Corolla 150

    Отказ предохранителей в автомобиле Тойота Королла 150 происходит по причинам:

    • замыкания обслуживаемых электроцепей;
    • неисправности электрооборудования автомобиля;
    • отказа элементов электросхемы, устройств, блоков электроники, датчиков и исполнительных элементов.

    При перегорании предохранителей необходимо проверить соответствующую цепь на предмет коротких замыканий и других нарушений электрооборудования, проконтролировать работоспособность обслуживаемых предохранителем устройств.

    Если в Тойота Королла не работает какой-либо узел или электронный блок, следует проверить исправность предохранителя (предохранителей), который обслуживает данный узел. Для этого необходимо знать схему расположения предохранителей на соответствующих блоках. Блоки предохранителей Toyota Corolla 150 расположены в салоне и моторном отсеке.

    Блоки предохранителей в салоне

    Блок предохранителей А Toyota Corolla 150 находится под перчаточным отсеком слева от водительского сиденья. Расположение изображено на рисунке:

    Назначение и номинал предохранителей Тойота Королла 150 приведены в таблице:

    Блок В Тойота Королла 150 располагается ниже приборки. Внешний вид блока.

    Схема позиций предохранителей показана на рисунке:

    Блок предохранителей в подкапотном пространстве

    Предохранители находятся в блоке, который расположен под капотом, как показано на рисунке:

    На рисунке ниже показано обозначение предохранителей согласно позициям.

    В таблице приведены назначение предохранителей, их позиционный номер и номинал.

    Правила контроля работоспособности и замены предохранителей

    Исправность предохранителей можно проверить при помощи мультиметра. Это можно сделать в режиме «прозвонка» либо «диод», а также в режиме измерения сопротивлений на самом нижнем пределе. Проверку исправности предохранителей необходимо производить только на извлеченном из блока предохранителе.

    Сопротивление рабочего предохранителя (плавкой ставки) стремится к нулю. При перегорании предохранителя сопротивление бесконечно (на цифровом мультиметре индицируется «1»).

    Заменять неисправный предохранитель можно только на исправный такого же номинала. Допускается кратковременная установка предохранителя номиналом до 50% больше требуемого. Во избежание воспламенения электропроводки не допускается установка так называемых «жучков», тем более, всевозможных скрепок и т.п.

    В случае если контактные группы предохранителей оплавлены, разрушены или сильно изношены, требуется агрегатная замена блока предохранителей в сборе.
