Тойота королла ае100 5а фе

Двигатель 5A-FE

В 1987 году японский автогигант Toyota приступил к выпуску новой серии двигателей для легковых автомобилей, которая получила название «5А». Производство серии продолжалось до 1999 года. Двигатель Toyota 5A выпускался в трех модификациях: 5A-F, 5A-FE, 5A-FHE.

Новый двигатель 5A-FE имел газораспределительный механизм, предусматривавший по 4 клапана на цилиндр, по схеме DOHC, то есть двигатель, оснащенный двумя распределительными валами в головке блока Double OverHead Camshaft, где каждый распредвал приводит в движение свой ряд клапанов. При таком устройстве, один распределительный вал движет два впускных клапана, другой — два выпускных. Привод клапанов осуществляется, как правило, толкателями. Схема DOHC в двигателях серии Toyota 5А позволила значительно увеличить их мощность.

Второе поколение двигателей Toyota серии 5A

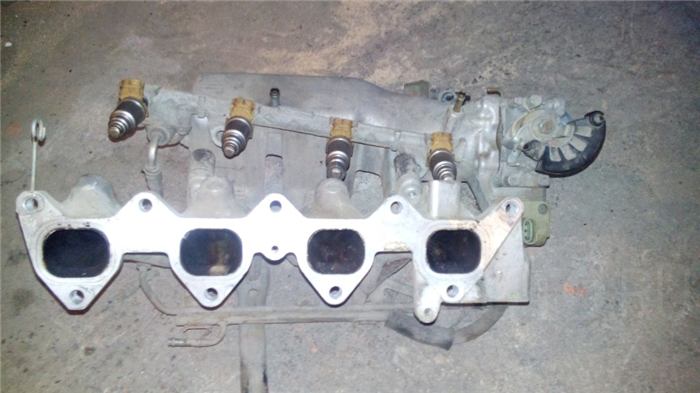

Усовершенствованной версией двигателя 5A-F стал двигатель 5A-FE второго поколения. Конструкторы Toyota основательно поработали над усовершенствованием системы впрыска топлива, в итоге, обновленную версию 5A-FE оснастили электронной инжекторной системой впрыска EFI — Electronic Fuel Injection.

Японские моторы в российских условиях

Многие владельцы Тойот с моторами 5A-FE сталкиваются с проблемой, проявляющейся в виде ощутимых провалов на средних оборотах двигателя. Это явление, по мнению специалистов, вызвано либо некачественным российским топливом, либо проблемами в системе питания и зажигания.

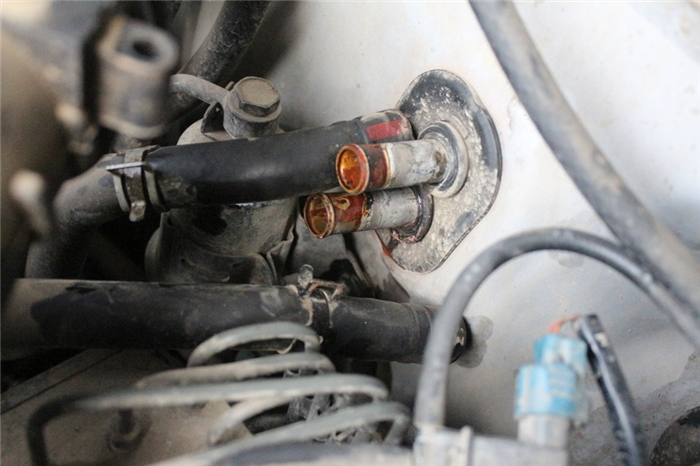

Тонкости ремонта и покупка контрактного мотора

Также в процессе эксплуатации моторов 5A-FE выявляются небольшие недостатки:

  • двигатель имеет расположенность к высокому износу постелей распределительных валов;
  • фиксированные поршневые пальцы;
  • сложности иногда возникают с регулировкой зазоров во впускных клапанах.

Однако, капитальный ремонт 5A-FE — достаточно редкое явление.

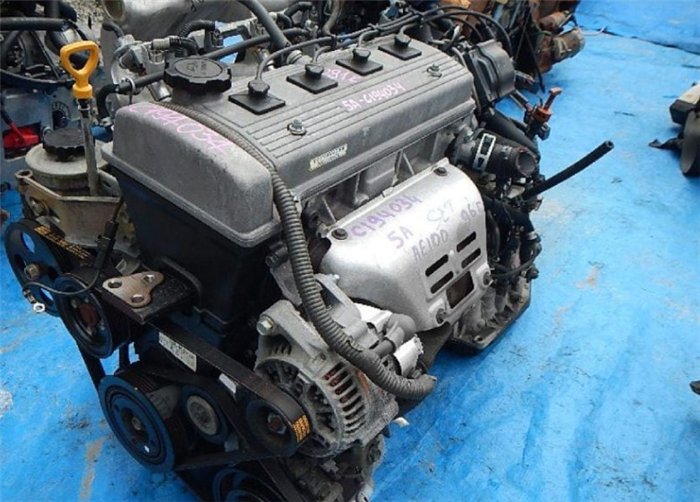

При необходимости замены мотора целиком, на российском рынке сегодня можно без особых затруднений найти контрактный двигатель 5A-FE в очень неплохом состоянии и по приемлемой цене. Стоит пояснить, что контрактными принято называть двигатели, которые не эксплуатировались в России. Говоря о японских контрактных моторах, следует заметить, что в большинстве они имеют небольшой пробег и соблюдены все требования производителя в отношении технического обслуживания. Япония давно считается мировым лидером по быстроте обновления модельного ряда автомобилей. Таким образом, на авторазборки там попадает много автомобилей, двигатели которых имеют изрядный запас ресурсу эксплуатации.

Двигатель 5A

Характеристики двигателя Тойота 5A

Неисправности и ремонт двигателя 5A-F/FE/FHE

Двигатель Toyota 5A аналог мотора 4А, в котором уменьшен диаметр цилиндров с 81 мм до 78.7 мм, таким образом получен объем 1500 куб.см. В остальном перед нами такой же 4A-F/FE/FHE, со всеми его плюсами и минусами. Обычный гражданский мотор, спортивных версий GE/GZE на базе 5A не разрабатывалось.

Модификации двигателя Toyota 5A

1. 5A-F — карбюраторная версия, аналог 4A-F с уменьшенным объемом. Степень сжатия 9.8, мощность 85 л.с. Двигатель находился в производстве с 1987 по 1990-й год.
2 . 5A-FE — аналог 4A-FE, представляет собой 5A-F с электронным впрыском топлива, степень сжатия 9.6, мощность 105 л.с. Производство двигателя было начато в 1987 году, закончили в 2006-м, после чего производство было передано на FAW и в настоящее время им комплектуются китайские автомобили.

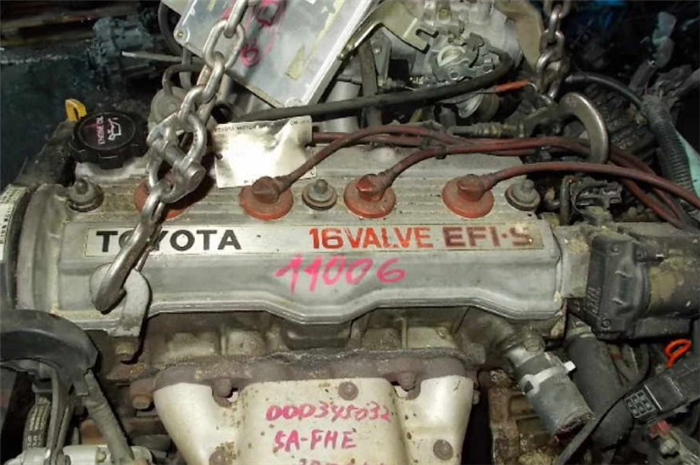

3. 5A-FHE — версия с доработанной ГБЦ, другими распредвалами, немного измененным впуском, другим выпускным коллектором, мощность возросла до 120 л.с. В производстве находился с 19891 по 1999 год и ставился на автомобили для внутреннего японского рынка.

Неисправности и их причины

Конструкция мотора один в один повторяет 4A мотор, все те неисправности актуальные для 4А, относятся и к 5А: проблемы с трамблером, с лямбда зондом, с датчиком температуры двигателя, после котого двс не заводится, плавают обороты из-за грязной заслонки, датчика холостого хода и прочее. Гидрокомпенсаторов на 5A нет, поэтому раз в 100 тыс проводим процедуру регулировки клапанов, после такого же пробега меняем и ремень ГРМ. В общем, все стандартно для серии А, полный перечень болезней двигателя смотрим ТУТ.

Тюнинг двигателя Toyota 5A-F/FE/FHE

Чип-тюнинг. Атмо. Турбо

Ровно как и с 7A в атмосферно варианте мотор ничего сверхъестественного не покажет. Единственное что имеет смысл, это расточить цилиндры до диаметра 81 мм, под поршень 4A-FE, тем самым мы получим рабочий объем 1.6 л и фактически двигатель 4A-FE, но есть риск нарваться на дефекты литья. Можно поставить прямоточный выхлоп с пауком 4-2-1, но это ничего серьезного не даст.

Турбина на 5A-FE

Изначально, данный мотор разрабатывался для максимально спокойного перемещения, никакого спорта не предусматривалось, поэтому любой серьезный тюнинг повлечет за собой замену всего штатного барахла, на тюнинговое и к турбине это относится как нельзя кстати. Самый разумный вариант из возможных, это заказать кит на 4A-FE на маленькой турбине и ставить на стандартную поршневую, предварительно поставив форсунки 360сс, насос вальбро 255 и прямоточный выпуск на 51-й трубе, настраиваем на Абите. Даст это до 140-150 л.с., ресурс сильно сократится. Хотите ресурса, меняйте коленвал, шпг, пилите гбц… или свапните 4A-GE )).

Двигатель Toyota 5A FE 1,5 л/105 л. с.

Семейство А входит во вторую волну (1980 – 2000) японского моторостроения Toyota. Исполнение 5А имеет меньший диаметр поршня, чем предыдущей версии 4А – 78,7 мм вместо 81 мм. Объем двигателя снизился до 1,5 л, мощность до 105 л. с., крутящий момент до 143 Нм. В отличие от предыдущей серии двигатель 5A FE не имеет спортивных версий GE, турбированных модификаций и генераций с конструктивными изменениями.

Читать еще:  Toyota corolla levin 111

Технические характеристики 5A FE 1,5 л/105 л. с.

Изначально в двигателе Toyota серии А заложен запас надежности, высокая ремонтопригодность и огромный запас запчастей. Выглядит схема двигателя следующим образом:

  • R4 – рядная четверка, цилиндры проточены внутри чугунного корпуса, каналы смазки/охлаждения изготовлены во время отливки;
  • ремнем приводится в действие и ГРМ, и навесное оборудование;
  • моторы созданы для автомобилей C/D классов, семейств Caldina/Carina/Corona 170 – 210 и Corolla/Sprinter 90 – 110.

Изготавливался ДВС в Японии для внутреннего рынка и в Китае для всей Юго-Восточной Азии. Важной особенностью является отсутствие соударения поршня/клапана при обрыве ременного привода. Другими словами, мотор 5A FE не гнет клапана.

Для того, чтобы увеличить мощность, в конструкции использован электронный EFI впрыск. Клапаны расположены относительно друг друга под углом 22,3 градуса. Система зажигания вначале трамблерная, затем без разносчика заряда двухкатушечная DIS-2.

Соответствуют технические характеристики 5A FE приведенным в нижней таблице значениям:

смешанный цикл 5,6 л/100 км

город – 6,9 л/100 км

реальный 250000 км

Toyota 90913-02090 впускные

Toyota 90913-02088 выпускные

шкив коленвала – 98 – 147 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 57 Нм (коренной) и 39 Нм (шатунный)

головка цилиндров – три стадии 29 Нм, 49 Нм + 90°

Руководство пользователя содержит описание параметров силового привода, регламент ТО и рисунки основных действий, позволяющих осуществить своими руками обслуживание мотора и его капитальный ремонт.

Особенности конструкции

Официальный мануал на атмосферный рядный двигатель 5A FE содержит описание конструкции:

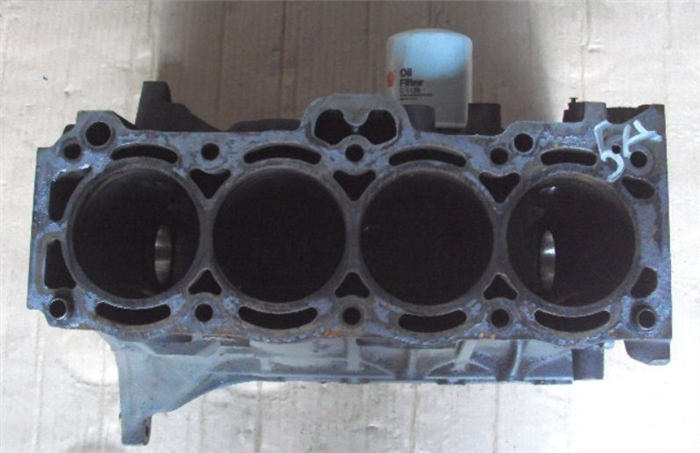

  • блок чугунный, цилиндры расточены в теле без гильз, что резко повышает ремонтопригодность и снижает себестоимость;
  • головка блока цилиндров двухвальная с газораспределением DOHC 16V;
  • вначале система зажигания состояла из общей катушки, трамблера, пучка высоковольтных проводов, позже добавилась вторая катушка по схеме DIS-2;
  • здесь нет ни гидрокомпенсаторов, ни муфты VVTi, поэтому требования к качеству масла достаточно низкие;
  • форсировка чаще всего производится по аналогии с движками АвтоВАЗа расточкой цилиндров;

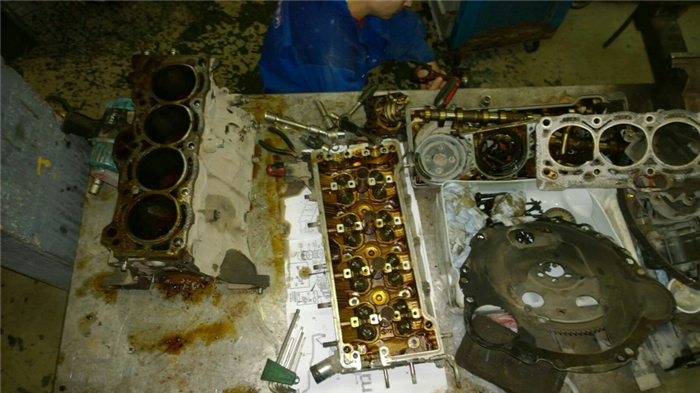

  • капремонт легко выполняется в гаражах собственными силами;
  • особенностью конструкции является ременный привод одного распредвала, второй получает вращение зубчатым колесом от него.

Конструкция очень простая, надежная, ремонтопригодная, высокоресурсная.

Перечень модификаций ДВС

В серии 5А существует всего лишь три варианта двигателей, одним из которых является 5A-FE. Два остальных являются его модификациями, соответственно:

  • карбюраторное исполнение 5A-F выпускалось в период 1987 – 1990 г., ДВС имел мощность 85 л. с. и степень сжатия 9,8 единиц;
  • в версии 5A-FHE произведена модернизация впускного коллектора, внутри ГБЦ установлены распредвалы с увеличенными фазами и высотой подъема кулачков, производился мотор в 1991 – 1999 годах, имел мощность 120 л. с., применялся исключительно на внутреннем рынке.

Соответственно, применялось оригинальное навесное оборудование, не взаимозаменяемое с базовой версией 5A-FE.

Плюсы и минусы

Рядное атмосферное устройство ДВС обеспечивает ряд преимуществ владельцу:

  • экономия эксплуатационного бюджета – АИ-92, наличие запчастей, самостоятельное обслуживание и ремонт на коленке;
  • ресурс от 350000 км пробега, даже на отечественном бензине;
  • возможность форсирования для повышения крутящего момента.

Недостатки также присутствуют, но в моторах Toyota их не так много:

  • регулировка тепловых зазоров клапанов каждые 30000 км;
  • недоработка поршневых пальцев – фиксированная, а не плавающая посадка;

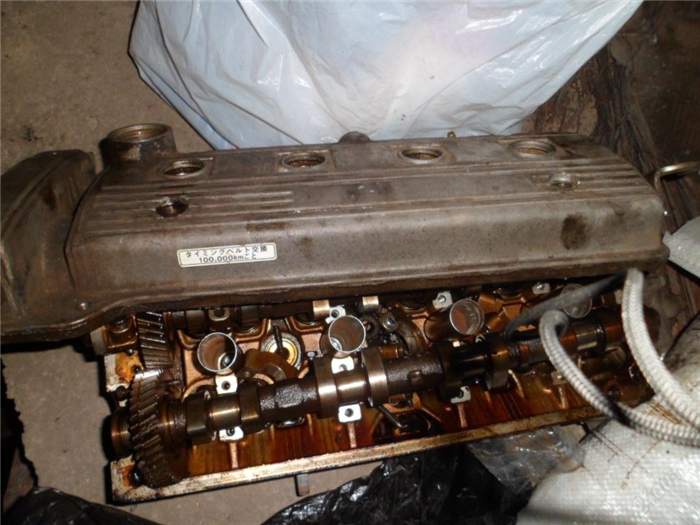

  • интенсивный износ постелей распредвалов внутри ГБЦ;
  • проблемы с системой зажигания.

Основным достоинством является отсутствие соударения клапана и поршня при внезапном обрыве привода ГРМ.

Список моделей авто, в которых устанавливался

Проектировался мотор 5A FE, не только под конкретные классы C и D, но и под семейства автомобилей Toyota:

  • Carina – 1990 – 1992 в кузове АТ170, 1992 – 1996 в кузове АТ192 и 1996 – 2001 в кузове АТ212;
  • Corolla – 1989 – 1992 в кузове АЕ91, 1991 – 2001 в кузове АЕ100, 1995 – 2000 в кузове АЕ110, Ceres 1992 – 1998 в кузове АЕ100;
  • Corona – 1989 – 1992 в кузове АТ170;

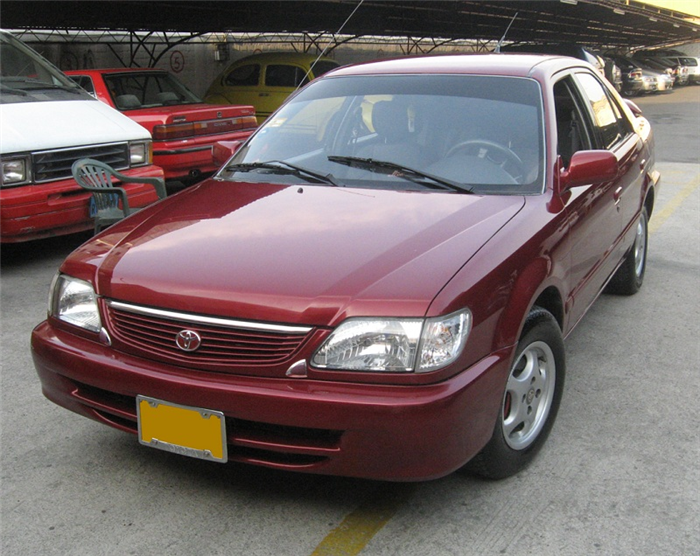

  • Soluna – 1996 – 2003 в кузове AL50 для Юго-Восточной Азии;
  • Sprinter – 1989 – 1992 в кузове АЕ91, 1991 – 1995 в кузове АЕ100, 1995 – 2000 в кузове АЕ110, Marino 1992 – 1998 в кузове АЕ100;
  • Vios – 2002 – 2006 в кузове AXP42 для Китая;
  • Tercel – 1990 – 1994 в кузове седан для Чили и купе для Канады, США.

Производитель ценил и характеристики двигателя, и удачную конструкцию исполнения 5A FE, поэтому даже после того, как на Toyota перестали устанавливать эти моторы, китайская компания FEW продолжила их выпуск для собственных машин FAW Xiali Weizhi.

Регламент обслуживания 5A FE 1,5 л/105 л. с.

Во время эксплуатации двигатель 5A FE требует периодического ухода в конкретные сроки:

  • менять ремень ГРМ и навесного нужно после 50000 км;
  • разработчиками рекомендовано регулировать тепловые зазоры клапанов через 30000 пробега;
  • очистка для вентиляции картера изготовителем предусмотрена каждые 20 тысяч км;
  • производитель рекомендует замену моторного масла и масляного фильтра через 7500 км;
  • топливного фильтра хватает в среднем на 40000 пробега;
  • по рекомендации производителя воздушный фильтр каждый год устанавливают новый;
  • согласно дате выпуска антифриза с завода его хватает на два года или 40000 км;
  • у свечей зажигания для движков ресурс 20000 пробега;
  • выпускной коллектор прогорит уже через 60000 км.
Читать еще:  Замена подшипника передней ступицы тойота королла

После форсировки ресурс пар трения снижается на 20 – 30%, поэтому расходники придется менять чаще.

Обзор неисправностей и способы их ремонта

С увеличением пробега мотор 5A FE может выявить следующие неполадки:

2) износ поршневых пальцев
3) износ распредвалов и их постелей

2) замена пальцев
3)замена распредвалов или гбц

2) износ маслосъемных колпачков

2) замена колпачков

2) износ бензонасоса

3) забившийся топливный фильтр

2) замена бензонасоса

3) замена фильтра

2) выход из строя форсунок

3) поломка свечей

4) износ клапана холостого хода

5) засорение заслонки дросселя

2) замена форсунок

3) замена свечей

5) промывка дроссельной заслонки

Указанные неисправности характерны для всего семейства А двигателей Toyota.

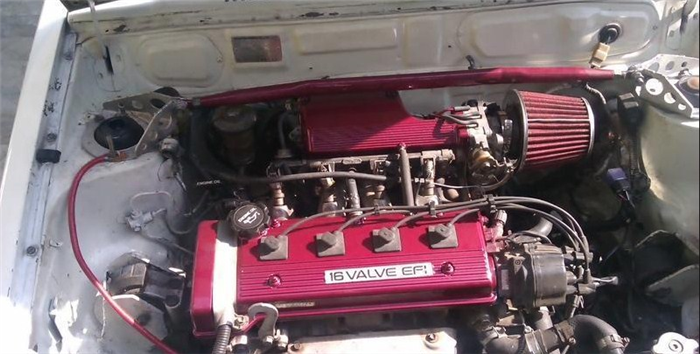

Варианты тюнинга мотора

Изначально двигатель 5A FE является дефорсированным относительно предыдущих версий, поэтому здесь возможен недорогой механический тюнинг:

  • расточка цилиндров до 81 мм;
  • использование поршней от 4A-FE.

Фактически пользователь получает предыдущий вариант мотора с объемом камер сгорания 1,6 л. Дальнейший тюнинг выполняется по классической схеме:

  • шлифовка каналов впускного коллектора и ГБЦ;
  • «злые» распредвалы, хотя бы от 5A FHE или с большими фазами;
  • «паук» на выхлопе, «обманка» вместо второго датчика СО;

Мотор является бытовым, поэтому оптимальным вариантом является свап на спортивную версию 4A GE. Немного дешевле обойдется турбо тюнинг:

  • заказ кита на маломощную турбину;
  • установка высокопроизводительных, типа 360сс форсунок;
  • прямоточный с сечением 51 мм выхлоп;
  • использование топливного насоса Walbro GSS342 производительностью 255 л/ч;
  • переход на программное обеспечение Абит М11.3.

При получении 150 л. с. заметно снизится ресурс пар трения и движка в целом. Для его восстановления придется доработать головку, ШПГ и заменить коленвал.

Таким образом, мотор 5A-FE создавался для двух семейств автомобилей Toyota – Королла/Спринтер и Карина/Калдина С и D классов. Силовой привод очень надежный, экономичный, предназначенный для спокойного вождения в городском цикле. Конструкция плохо поддается форсировке, зато абсолютно ремонтопригодная.

Тойота Королла в кузове Е100 — VII поколение, характеристики, двигатели, 1991-1997

Седьмое поколение Тойоты Королла в кузове Е100 дебютировало в 1991 году. Эксперты считают «сотую» одним из самых надежных автомобилей в истории мирового автопрома. Рестайлинг линейки, проведенный в 1995 г. для европейского, американского и российского рынков, помог в популяризации машины. И хоть выпуск Короллы Е100 уже давно прекращен, на отечественных дорогах ее можно встретить до сих пор.

Коротко о Corolla E100

7 поколение Короллы ознаменовало переход Тойоты с карбюраторных двигателей на на инжекторные.

«Сотая» получила 2 революционные особенности – это более округлые внешние очертания, что улучшило аэродинамику машины, и инжекторную подачу горючего. Еще одной отличительной чертой модели на тот момент стало интернациональное производство, поскольку сборка авто происходила в 9 государствах вместе с Японией.

После 2-летнего пребывания на рынке у себя на родине производители решили слегка изменить внешность линейки. И модификация, которая шла для внутреннего покупателя Страны восходящего солнца, получила обновления уже в 1993 году. Спустя пару лет Corolla e100 претерпела рестайлинг на международном рынке, и он также коснулся в основном экстерьера.

Правда, версия, предназначенная для внутреннего потребителя, модернизировалась еще и в 1997 году. Но того уровня популярности, какой машина получила в других государствах, у себя дома достичь не удалось по причине высокой стоимости.

Но европейские автолюбители остались довольны машиной. Их покорили аэродинамические показатели новинки и переход с карбюраторных двигателей на инжекторные.

Российским потребителям по-прежнему поставлялись автомобили с карбюраторами.

Тойота Королла 100 1991-1997

Период производства 7 поколения Corolla длился более 10 лет с 1991 по 2002 год. Несмотря на то, что уже была запущена серия Е110, для японского покупателя концерн продолжал выпуск «сотки».

Долго не хотели расставаться с Тойота Королла 1996 г. и в других странах. Ведь по тому времени эта машина очень хорошо укомплектована. В каждом салоне имелись опции:

  • регулировка руля по вертикали;
  • настройка водительского кресла по высоте;
  • складывающийся второй ряд в пропорции 6040;
  • радио, кассетный плеер и 2 динамика;
  • подлокотник спереди;
  • обогрев заднего стекла.

На всех комплектациях устанавливались передние тормоза дисковые, а задние барабанные.

Единственное, где присутствовали недоработки, так это в плане безопасности. Тойота Королла 1991 не обладала большим арсеналом: ремни безопасности и усилители в дверях. После обновления 1995 года с возросшей на 3 лошадки мощностью мотора 1.3 2Е разработчики добавили и подушки безопасности для водителя и переднего пассажира.

Европейские потребители получали авто, собранные в Великобритании. Вынесение производства существенно экономило средства, что позволило выпускать машины по конкурентоспособной цене. В Россию 7 поколение Е100 официально поставлялись в одной комплектации, но это не помешало автомобилю стать популярным среди отечественных автомобилистов.

Технические характеристики Toyota Corolla E100 VII

Характеристики «сотки» на американском рынке отличались от европейских и российских Coroll. Автомобиль в штатах продавался в кузовах седан и универсал, оснащался только бензиновыми двигателями 1.6 и 1.8, коробки тоже предлагались разные – механические и автоматические.

Для потребителя из Европы выбор моторов был больше. В Европе предлагался и дизельный атмосферник. Все ДВС взаимодействовали с 5-ти или 6-ступпенчатой механикой или автоматом на 3 или 4 диапазона.

Читать еще:  Ближний свет тойота королла 150 кузов

Toyota Corolla 1991 E100 официально продавалась в РФ с одним бензиновым карбюраторным мотором 1.3 на 72 (после рестайлинга 75) лошадиных сил и механической коробкой. Причем кузов предлагался также один – седан.

Виды кузова лифтбек, универсал, хэтчбек

Версии «сотой», предлагаемые европейскому потребителю и для внутреннего рынка немного отличались. Тойота Королла VII поколения в Европе продавалась в нескольких кузовных решениях:

  • седан;
  • 3-х и 5-дверный хэтчбек;
  • универсал;
  • практичный лифтбек.

Европейским автомобилистам не предлагался спортивный вариант. Такое авто осталось для японского потребителя.

Самые «бедные» поставки седьмого поколения были в Россию. Toyota Corolla 1993 года официально можно было купить только седан, и спустя пару лет после рестайлинга кузов остался только один в отличие от Европы.

Американский потребитель также не получил всего кузовного спектра. За Океаном «сотую» можно было купить в кузове седан и универсал, а лифтбек там не продавался.

Двигатели и коробки передач

Одним из самых экономичных и надежных агрегатов был двигатель 1.5 бензин 5A. При максимальном потреблении горючего в 6.8 л по городу он имел целый спектр недостатков, причиной которых было низкосортное горючее. Хотя, если использовать топливо высокого качества, то такой мотор готов прослужить длительное время.

Самым распространенным на «сотой» был бензиновый 1.6 4A-FE. Он устанавливался на версии Тойоты Короллы 1993 г. для внутреннего рынка и для остальных потребителей.

Самый широкий спектр силовых установок отмечался в Стране восходящего солнца. Бензиновые моторы для Corolla E100 7 поколения в Японии: 1.3 4E-FE 100 л.с., 1.5 5A-FE 105 лошадей, 1.6 4A-FE 115 сил, 1.6 4A-GE 160 л.с. Еще предлагался двухлитровый дизель с заводским индексом 2С, выдающий 72 лошадиных силы, который устанавливался только на универсал.

На европейский рынок поставлялись два бензиновых двигателя и один дизельный. Изначально это был 1.3 4Е-FE на 88 л.с., мощность которого после рестайлинга снизилась до 75 лошадей. Такая потеря «кобыл» произошла по причине новой системы установки и работы коллекторов для снижения выброса отработанных газов в окружающую среду.

Второй «европейский» мотор 1.6 4A-FE развивает 114 лошадиных сил.

В России были доступны автомобили только с передним приводом, Е100 1993 года с полным приводом продавался на японском рынке. Нашим соотечественникам предлагался небольшой выбор силовых агрегатов. Официальным дилерам поставлялись Corolla VII поколения с одним бензиновым карбюраторным двигателем 1.3 2Е. Этот двигатель выдавал 72, которые после рестайлинга возросли до 75, лошадиных сил и 101 Ньютон/метр крутящего момента.

Основная масса автомобилей Тойота Королла Е100 1993 с ДВС 4A-FE попадали на российский рынок из Японии или США по морскому пути. Широкое распространение эти версии получили в дальневосточном регионе. Впрочем, европейские модификации также эксплуатировались наравне с приобретенными у дилеров. Пригнанные «сотки» имели передний или полный привод, больший выбор ДВС и трансмиссий, не говоря уже об инжекторе.

Расход топлива Тойота Королла E100 VII

Среднее потребление горючего «сотой» — 7.3 л на 100 км. Но это обобщенный показатель для модельной линейки. Реальный расход зависел не только от дорожного покрытия, но и от моторной модификации, типа трансмиссии и привода.

Самым экономичным вариантом из всего седьмого поколения оказался дизель с механической коробкой, поскольку в смешанном режиме движения он потреблял лишь 5.9 л. Прожорливостью отличалась версия toyota corolla 1995 г. с 1.6-литровым бензиновым двигателем и 4-ступенчатым автоматом, у которой средний расход на 100-километровом отрезке был 7.7 л.

Габариты и объемы Королла 1993

«Сотая» во многом завоевала популярность как семейный автомобиль. Ее размеры и система безопасности позволили применять Короллу 1992 г. для длительных путешествий с детьми. Длина кузова зависела от его типа и варьировалась от 4.1 м до 4.3 м, ширина была одинаковой – 1.685 м при высоте 1.38 м.

Колесная база выросла до 2.465 м, и это повлияло на комфортное пребывание пассажиров в салоне. В багажный отсек объемом 309 л свободно помещаются чемоданы с вещами или другая поклажа, необходимая в дороге.

Легкий рестайлинг авто габариты не задел, поскольку обновилась оптика, радиаторная решетка и бампер. Так что Тойота Королла 1994 года во внутренних объемах ничего не потеряла и осталась такой же комфортной. А обновленная внешность способствовала росту популярности.

Отзывы

Уважаемые Читатели на нашем сайте пока нет отзывов о Тойота Королла 100. Если Вы хотите поделиться своим опытом, мнением, то оставляйте их в виде комментариев в любой форме. И они будут опубликованы в данном пункте.

Заключение

Момент разработки и производства Тойоты Короллы Е100 совпал с расцветом японской автомобильной промышленности. Как показывает практика, более надежного автомобиля в истории Страны восходящего солнца не было. И техническая начинка, и комплектация пришлись по нраву искушенным автолюбителям. Это модельная линейка отмечена немецкой ассоциацией ADAC как самое надежное авто в сегменте 4-х и 6-летних машин. Тойота Королла 1996 года была популярной и востребованной и тогда, и в течение последующих лет.
