Vsc что это такое в машине toyota

Исправление ошибки VSC в Тойота

Время ремонта: от 2 часов

Цена на ремонт: от 1000 ₽

Бесплатная компьютерная диагностика

Обычно, стоимость компьютерной диагностики варьируется от 800 до 2500 рублей. Мы же осуществляем её совершенно бесплатно на профессиональном диагностическом оборудовании.

Гарантия на работу 180 дней

Для того, чтобы Вы были уверены в качестве оказываемых услуг, мы предоставляем Вам гарантию на все выполненные нами работы.

Оплата по факту выполненных работ

После устранения неисправностей, Вы проверяете работоспособность своего автомобиля, и только тогда оплачиваете услуги. Если мастер не смог устранить поломку, Вы не платите ни рубля!

Ремонт в день обращения

Устранение ошибки VSC осуществляется в день Вашего обращения, в течение 2 часов.

Что такое VSC?

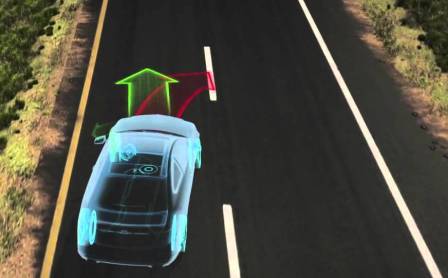

VSC (Vehicle Stability Control) — это система курсовой устойчивости, предназначенная для сохранения управляемости автомобиля с помощью регулирования тяговой силы и тормозного усилия на каждом колесе. Функционирует она за счет комплексной работы с системами ABS (антипробуксовочная система) и TRC (система автоматического контроля пробуксовывания).

Если система VSC неисправна, автомобиль становится недостаточно маневренным, его ведущая ось будет постоянно смещаться при поворотах и езде на скользкой поверхности, что может привести к аварийной ситуации.

Нормальная работа VSC — контрольная лампа загорается во время включения зажигания и гаснет при запуске мотора. Если же лампа VSC, после запуска двигателя не гаснет, значит, система неисправна. (Если конечно она не декативирована с помощью штатной кнопки, которая предусмотрена заводом производителем).

7 причин появления ошибки VSC

Основные возможные причины постоянно горящей лампочки VSC на приборной панели:

  • не работает хотя бы один из датчиков ABS (датчик скорости);
  • не выполнена калибровка «нуля» датчика рысканья;
  • не выполнена калибровка «нуля» датчика замедления;
  • не правильное показание хотя бы одного из датчиков ABS (датчик скорости);
  • обрыв цепи или короткое замыкание подогрева первого (первых B1S1, B2S1) кислородного датчика;
  • нерегулярные/многократные пропуски зажигания в цилиндрах;
  • обрыв цепи датчика массового расхода воздуха (MAF).

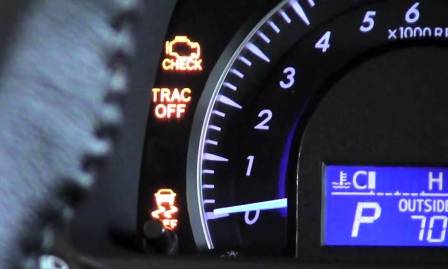

Загорелась лампочка VSC в автомобиле

Одна из причин загорания лампочек VSC check engine скрывается в неисправности рулевого шлейфа, однако если с ним все в порядке, следует озаботиться калибровкой датчика курсовой устойчивости. И поскольку среди многих бытует мнение, будто подобная процедура не может быть произведена, постараемся развеять этот миф и разобраться с последовательностью устранения проблемы.

Впрочем, стоит обратить внимание, что некоторые из владельцев не стремятся этого делать, просто заменяя датчик на новый. Однако стоимость датчика кусается, и потому нелишне будет знать, как можно реально сэкономить.

Отдельные модели Toyota, оснащенные системой VSC (ESP) сигнализируют загоранием соответствующих лампочек о возникших проблемах, отмечаемых такими кодами неисправностей:

Читать еще:  Подушка безопасности тойота аурис

• C1336 (39) — Не выполнены калибровочные работы по выведению нуля датчика контроля замедления;

• C1210 (36) — Не выполнены калибровочные работы по выведению нуля датчика, фиксирующего скорость вращения машины вокруг её вертикальной оси.

Если говорить об обычном способе стирания данных ошибок, чтобы они не фиксировались системой повторно, то сделать это в принципе невозможно при наличии исключительно автомобильного мультибрендового сканера Launch X431 Master. Выполнив, однако, специфическую калибровочную операцию, удается проблему решить.

В принципе калибровка такая доступна одним из трех существующих способов, когда:

• используется диагностический сканер Toyota/ Lexus Intellegent Tester II;

• используется диагностический сканер Toyota/ Lexus TIS Techstream;

• используется «ручная» процедура, позволяющая обойтись без какого-либо специфического оборудования для диагностирования.

Располагая исключительно X-431 вполне приемлем третий вариант, при этом следует придерживаться инструкции исполнения операций:

1. Необходимо включить зажигание.

2. На диагностической колодке OBD-II с помощью перемычки следует произвести замыкание-размыкание контактов TS и CG, соответственно выводы 12 и 4 не менее четырех раз на протяжении 8 секунд.

3. Проверяется загорание лампочки VSC, это признак того, что произошла «очистка» имеющейся записи про предшествующую нулевую точку.

4. Необходимо выключить зажигание и удостовериться в разомкнутом состоянии ранее замыкаемых контактов.

5. Вновь включить зажигание.

6. Удостовериться в погасании лампочки VSC при истечении пятнадцати секунд после включения.

7. Зажигание вновь выключается не менее чем на две секунды.

8. В DLC3 соединяются контакты TS и CG, включается зажигание.

9. Лампочка индикатора неисправностей VSC загорается и должна светиться около четырех секунд, затем она начинает быстро мигать с интервалом прерывания 0,13 секунды.

10. Если все происходит именно так, вновь выключается зажигание не менее чем на две секунды.

11. Удаляется ранее установленная перемычка.

12. Автомобиль заводится, и на нем совершается кратковременная поездка (около пяти минут). Это необходимо для того, чтобы завершить процедуру калибровки новой нулевой точки.

Когда процедура окончена, просмотр сканером текущих параметров выдает величину угла поворота 115o (Steering Angle Sensor) до того момента, пока не будет достигнута оптимальная скорость равная 45 км/ч. Ситуация такая нормальна до момента сохранения параметров обучения датчика.

VSC light toyota rav4 присутствует на данной модели в обязательном порядке.

VSC System: что это такое на Toyota и Lexus

Износ протекторов шин, погодные условия, неправильные действия водителя — причины, по которым автомобиль может сорваться в занос. Колеса теряют сцепление с дорожным полотном, при этом заднюю часть авто поперечная сила “выносит” вправо или влево от вектора движения. Резкие движения рулевым колесом, экстренное торможение или выключение сцепления усугубляют ситуацию: машину начинает вращать, при столкновении с препятствием (бордюром, сугробом) или съезде в кювет авто может опрокинуться.

Чтобы избежать подобной ситуации, инженеры японского автопроизводителя Toyota разработали электронную систему, которая считывает показания нескольких датчиков и помогает водителю предотвратить занос автомобиля. Система получила название VSC System.

Что такое VSC System в Toyota и Lexus

VSC System (Vehicle Stability Control) — система курсовой устойчивости автомобиля, которая помогает водителю избежать бокового скольжения машины. VSC состоит из нескольких компонентов:

  • Система датчиков. Изменение положения авто вокруг вертикальной оси определяет датчик рыскания YRS (Yaw Rate Sensor), расположенный под центральной консолью. Насколько сильно замедляется смещение центра тяжести в осевом и боковом направлениях, реагирует датчик замедления DS (Deseleration Sensor). В рулевую колонку встроен датчик поворота рулевого колеса, измеряющий угол поворота колес. Автомобили Тойота и Лексус оснащены датчиками скорости колес (каждого колеса). Угол открытия дроссельной заслонки также определяется специальным датчиком. Для определения силы давления в главном тормозном цилиндре при нажатии водителем на педаль тормоза установлен MCPS (Master Cylinder Pressure Sensor).
  • Блок управления ECU. Информация, полученная от датчиков, поступает в блок управления. Компьютер обрабатывает данные и передает сигнал на управляющие механизмы.
  • Исполнительные механизмы. Исполнительные механизмы приводят в действие гидравлику тормозных цилиндров колес и дроссельную заслонку, регулирующую мощность двигателя.
  • Информационный блок. Инфоблок состоит из сигнальной лампы, свидетельствующей о появлении бокового скольжения, и устройства, издающего предупредительный сигнал.
Читать еще:  Колеса на тойота ленд крузер прадо 150

Как работает система VSC

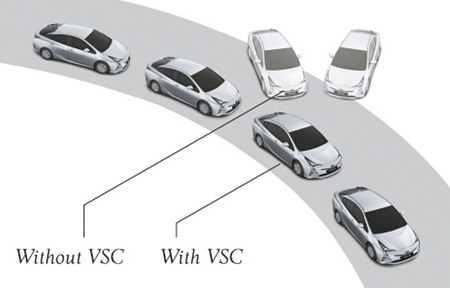

Для того, чтобы понять, как работает система VSC, изучим природу появления бокового скольжения. При повороте на центр тяжести авто действует боковая или центробежная сила. Ее помогает преодолевать сцепление колес с поверхностью дороги. Чем выше скорость автомобиля, тем сильнее центробежная сила. При возникновении момента, когда сцепление шин с дорогой перестает удерживать снос машины, возникает занос передней или задней оси автомашины.

В случае, когда начинает заносить переднюю ось, автомобиль начинает смещаться наружу поворота, при заносе задней оси машина получает излишнюю поворачиваемость и смещается внутрь поворота. Система курсовой устойчивости постоянно контролирует положение авто, чтобы удержать его на траектории движения. Как она реагирует при заносе?

При потере сцепления с дорогой задней колесной оси блок управления получает информацию от всех датчиков. Информационный блок зажигает сигнальную лампу сработки системы курсовой устойчивости, дублирует звуковым сигналом. Для выравнивания курса ECU приводит в действие исполнительные механизмы:

  • перекрывает дроссельную заслонку, снижая скорость авто и увеличивая сцепные свойства шин;
  • подает сигнал о торможении на тормозной цилиндр переднего колеса с той стороны, в которую начался занос. При этом возникает сила, возвращающая автомашину на курс движения. Это позволяет безопасно закончить поворот.

По сути, VSC помогает водителю выполнить стандартные действия по выводу автомобиля из заноса: нужно снизить скорость и довернуть руль в сторону смещения задней оси.

Читайте также: Что такое ESP в машине и как оно работает.

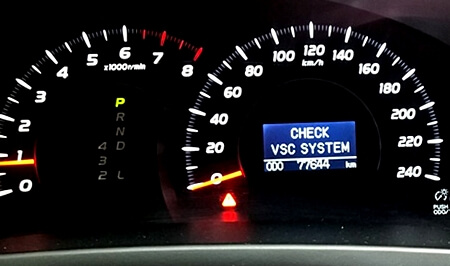

Что значит Check VSC System

В качестве примера для проверки работоспособности системы курсовой устойчивости можно рассмотреть Lexus GS 300. Проверить работоспособность VSC просто: достаточно вставить в замок и провернуть ключ зажигания. Если контрольные лампы VSC”, “VSC off”, “ABS” и лампочка бокового скольжения загораются примерно на 3 секунды и затем гаснут — система работает нормально.

При неисправности системы курсовой устойчивости сигнал “VSC” горит, “VSC off” — начинает моргать. Для диагностики конкретной неиcправности используют специальный сканер, который подсоединяют к разъему DLC3, который находится под панелью со стороны водителя. Используя пункты меню, специалист считывает код неисправности.

В случае, если специального сканера нет, нужно использовать подкапотный сервисный разъем. В разъеме нужно соединить металлической скрепкой или другим предметом контакты Tc и E1 и включить зажигание. Мигающая лампа “VSC” выдаст диагностические коды. Для того, чтобы стереть коды, нужно не менее 8 раз нажать на педаль тормоза во время мигания лампы.

В случаях неисправностей с VSC на легковых автомобилях Toyota загорается сигнал “Check VSC System”, перестают срабатывать антипробуксовочная и антиблокировочная системы. По отзывам автовладельцев, в некоторых случаях сигнал перестает загораться сам собой, в других — после нескольких циклов запуска и остановки двигателя.

Читать еще:  Toyota rav4 тест драйв видео

Для получения точной информации о неисправностях системы курсовой устойчивости автомобиля лучше обращаться в специализированные мастерские или сервисные центры, оснащенные специальным оборудованием.

Читайте также: Что такое интегрированная система активного управления VSM и для чего она нужна.

VSC/VSC+ система курсовой устойчивости Toyota

За курсовую устойчивость автомобиля, во время движения, отвечает система VSC, управляющая сигналами на выходе антиблокировочной тормозной системы ABS, системой антипробуксовки и системой управляющей автомобильным двигателем.

Её основное предназначение состоит в выводе автомобиля из заноса при его движении на скользкой трассе, на повороте, либо в режиме резкого изменения положения рулевого колеса. Помогает сохранять контроль управления автомобилем, удерживая его на трассе в самых сложных дорожных условиях.

Система, обеспечивает контроль при манёврах автомобиля. Использует систему ABS при торможении и TRC при ускорении. Система VSC использует данные электронных датчиков в сочетании с ABS и TRC, чтобы помочь управлять любой потенциальной недостаточной или избыточной маневренностью в критических ситуациях.

Активизация системы VSC происходит при достижении автомобилем скорости в 15 км/ч и выше.

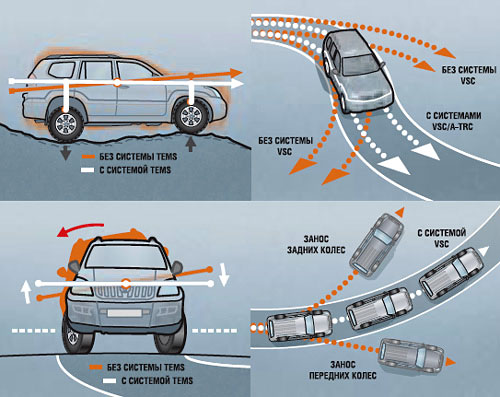

Недостаточная маневренность приводит к тому, что автомобиль теряет на тягу на передние колеса и стремиться к смещению передней оси. Избыточная маневренность, наоборот, приводит к ситуации, когда когда задние колеса теряют сцепление и задняя ось уходит в сторону от траектории движения автомобиля.

Порядок работы системы курсовой устойчивости Toyota VSC

Во время движения автомобиля система VSC производит анализ общего состояния считывая показания с периодичностью около 25 раз в секунду.

При оценке состояния автомобиля применяются данные датчиков скорости колёс, датчики ускорения и вращения вокруг вертикальной оси, датчик угла поворота рулевого колеса, и другие элементы систем безопасности автомобиля.

При обнаружении отклонения автомобиля от желаемой для водителем траектории движения, происходит автоматическая корректировка вектора движения.

Система торможения автомобиля, в зависимости от ситуации, начинает выборочно блокировать колёса с одновременным контролем за оборотами двигателя, и система VSC восстанавливает заданную траекторию движения автомобиля.

Электроусилитель рулевого управления, взаимодействуя с система VSC+, дополнительно создаёт тактильное усилие на рулевое колесо, «информируя» о правильном направление его вращения в случае возникновения критической ситуации.

При включении зажигания, на несколько секунд загораются и гаснут контрольные лампы систем скольжения и VSC. Во время поездки, если колёса автомобиля пробуксовывают, контрольная лампа скольжения может замигать с одновременно звучащим звуковым предупреждением.

При наличии следующих ситуаций желательно как можно скорее обратиться к официальному дилеру или в сервис-центр Toyota:

во время включения зажигания, контрольная лампа системы VSC не загорается;

•• после запуска двигателя контрольная лампа не гаснет;

••• постоянно, во время движения автомобиля, горит контрольная лампа системы VSC.

Во всех вышеперечисленных случаях, горит контрольная лампа системы VSC (что означает неисправность системы VSC), возможно нормальное управление автомобилем

Причиной появления загоревшейся лампочки VSC check engine может стать неисправность рулевого шлейфа, но если Вы уверены, что с ним всё хорошо, то возможно следует заняться калибровкой датчика курсовой устойчивости. Однако поскольку многие автомобилисты уверены в невозможности проведения данной процедуры, то разобраться с порядком последовательности действий поможет данная статья.

Демонстрация работы VSC в автомобиле Toyota.
