Vsc trc toyota land cruiser

VSC System: что это такое на Toyota и Lexus

Износ протекторов шин, погодные условия, неправильные действия водителя — причины, по которым автомобиль может сорваться в занос. Колеса теряют сцепление с дорожным полотном, при этом заднюю часть авто поперечная сила “выносит” вправо или влево от вектора движения. Резкие движения рулевым колесом, экстренное торможение или выключение сцепления усугубляют ситуацию: машину начинает вращать, при столкновении с препятствием (бордюром, сугробом) или съезде в кювет авто может опрокинуться.

Чтобы избежать подобной ситуации, инженеры японского автопроизводителя Toyota разработали электронную систему, которая считывает показания нескольких датчиков и помогает водителю предотвратить занос автомобиля. Система получила название VSC System.

Что такое VSC System в Toyota и Lexus

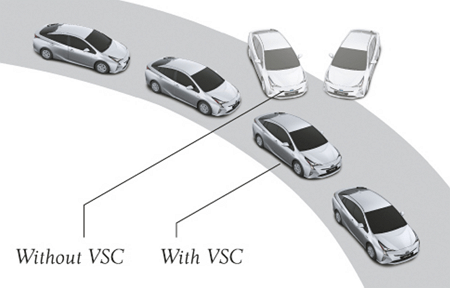

VSC System (Vehicle Stability Control) — система курсовой устойчивости автомобиля, которая помогает водителю избежать бокового скольжения машины. VSC состоит из нескольких компонентов:

  • Система датчиков. Изменение положения авто вокруг вертикальной оси определяет датчик рыскания YRS (Yaw Rate Sensor), расположенный под центральной консолью. Насколько сильно замедляется смещение центра тяжести в осевом и боковом направлениях, реагирует датчик замедления DS (Deseleration Sensor). В рулевую колонку встроен датчик поворота рулевого колеса, измеряющий угол поворота колес. Автомобили Тойота и Лексус оснащены датчиками скорости колес (каждого колеса). Угол открытия дроссельной заслонки также определяется специальным датчиком. Для определения силы давления в главном тормозном цилиндре при нажатии водителем на педаль тормоза установлен MCPS (Master Cylinder Pressure Sensor).
  • Блок управления ECU. Информация, полученная от датчиков, поступает в блок управления. Компьютер обрабатывает данные и передает сигнал на управляющие механизмы.
  • Исполнительные механизмы. Исполнительные механизмы приводят в действие гидравлику тормозных цилиндров колес и дроссельную заслонку, регулирующую мощность двигателя.
  • Информационный блок. Инфоблок состоит из сигнальной лампы, свидетельствующей о появлении бокового скольжения, и устройства, издающего предупредительный сигнал.

Как работает система VSC

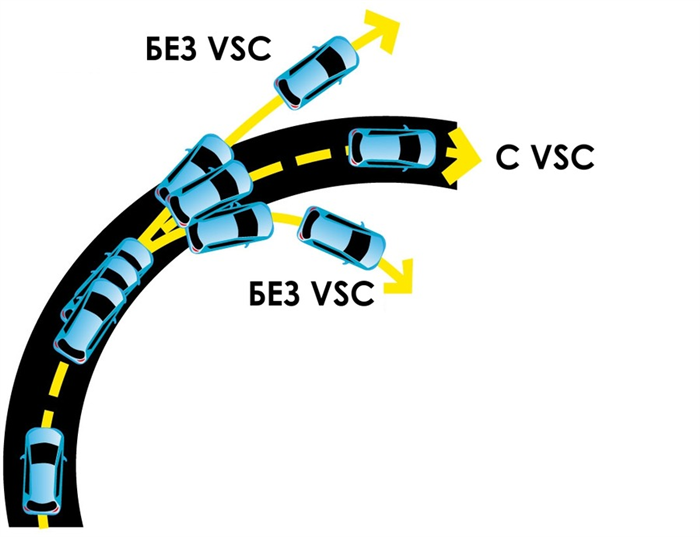

Для того, чтобы понять, как работает система VSC, изучим природу появления бокового скольжения. При повороте на центр тяжести авто действует боковая или центробежная сила. Ее помогает преодолевать сцепление колес с поверхностью дороги. Чем выше скорость автомобиля, тем сильнее центробежная сила. При возникновении момента, когда сцепление шин с дорогой перестает удерживать снос машины, возникает занос передней или задней оси автомашины.

В случае, когда начинает заносить переднюю ось, автомобиль начинает смещаться наружу поворота, при заносе задней оси машина получает излишнюю поворачиваемость и смещается внутрь поворота. Система курсовой устойчивости постоянно контролирует положение авто, чтобы удержать его на траектории движения. Как она реагирует при заносе?

При потере сцепления с дорогой задней колесной оси блок управления получает информацию от всех датчиков. Информационный блок зажигает сигнальную лампу сработки системы курсовой устойчивости, дублирует звуковым сигналом. Для выравнивания курса ECU приводит в действие исполнительные механизмы:

  • перекрывает дроссельную заслонку, снижая скорость авто и увеличивая сцепные свойства шин;
  • подает сигнал о торможении на тормозной цилиндр переднего колеса с той стороны, в которую начался занос. При этом возникает сила, возвращающая автомашину на курс движения. Это позволяет безопасно закончить поворот.

По сути, VSC помогает водителю выполнить стандартные действия по выводу автомобиля из заноса: нужно снизить скорость и довернуть руль в сторону смещения задней оси.

Читайте также: Что такое ESP в машине и как оно работает.

Что значит Check VSC System

В качестве примера для проверки работоспособности системы курсовой устойчивости можно рассмотреть Lexus GS 300. Проверить работоспособность VSC просто: достаточно вставить в замок и провернуть ключ зажигания. Если контрольные лампы VSC”, “VSC off”, “ABS” и лампочка бокового скольжения загораются примерно на 3 секунды и затем гаснут — система работает нормально.

Читать еще:  Подушка безопасности тойота аурис

При неисправности системы курсовой устойчивости сигнал “VSC” горит, “VSC off” — начинает моргать. Для диагностики конкретной неиcправности используют специальный сканер, который подсоединяют к разъему DLC3, который находится под панелью со стороны водителя. Используя пункты меню, специалист считывает код неисправности.

В случае, если специального сканера нет, нужно использовать подкапотный сервисный разъем. В разъеме нужно соединить металлической скрепкой или другим предметом контакты Tc и E1 и включить зажигание. Мигающая лампа “VSC” выдаст диагностические коды. Для того, чтобы стереть коды, нужно не менее 8 раз нажать на педаль тормоза во время мигания лампы.

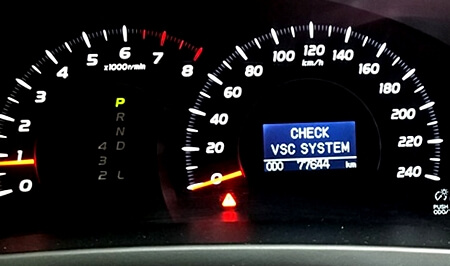

В случаях неисправностей с VSC на легковых автомобилях Toyota загорается сигнал “Check VSC System”, перестают срабатывать антипробуксовочная и антиблокировочная системы. По отзывам автовладельцев, в некоторых случаях сигнал перестает загораться сам собой, в других — после нескольких циклов запуска и остановки двигателя.

Для получения точной информации о неисправностях системы курсовой устойчивости автомобиля лучше обращаться в специализированные мастерские или сервисные центры, оснащенные специальным оборудованием.

Читайте также: Что такое интегрированная система активного управления VSM и для чего она нужна.

Горят VSC TRC, VSC OFF, Check на Прадо 120

Если в Toyota Land Cruiser Прадо 120 горят индикаторы VSC TRC и VSC OFF, Check, то есть неполадки в системах управления силой тяги, курсовой устойчивости автомобиля либо в электронной системе управления (ЭСУ) двигателя и АКП. Рассмотрим ситуации и обстоятельства, при которых в машине горит чек на Прадо 120 trc vcs. Значения этих ошибок и их симптомы.

Значения индикаторов

VSC (Vehicle Stability Control) — индикатор скольжения (работы курсовой устойчивости). В момент включения зажигания загорается, затем гаснет. Мигает при срабатывании системы.

Система изменяет крутящий момент двигателя, затормаживая определенное колесо. Оказывает помощь в выходе из заноса, нормализует траекторию движения. Включается автоматически при резком поворачивании руля, плохом контакте колес со скользкой дорогой.

TRC (Traction Control) — при ускорении и возникшей пробуксовке ведущих колес автоматически понижает крутящий момент. Тормозя определенное колесо, способствует восстановлению тяглового усилия.

Значение ошибки VSC TRC off CHECK

VSC TRC – предупреждающий световой сигнал, сигнализирует о проблеме в одной из систем управления:

  • силой тяги;
  • устойчивостью автомобиля;
  • помощью при спуске;
  • помощью при запуске на подъеме.

Световые сигналы включаются при повороте ключа зажигания в положении «ON» и гаснут по истечении нескольких секунд.

Могут гореть в течение минуты после поворота ключа зажигания, при повторном нажатии педали тормоза. Это нормально, если через некоторое время они погаснут.

Если данный предупреждающий световой индикатор горит во время вождения, то система не работает.

Если при нажатии педали обычный тормоз работает, то можно продолжать поездку.

VSC OFF — индикатор отключения системы курсовой устойчивости. При включении зажигания горит короткий период времени, потом гаснет. Зажигается при выключении системы курсовой устойчивости или включении межосевого дифференциала.

В случае загоревшегося индикатора доставьте автомобиль к дилеру Toyota.

CHECK ENGİNE — индикатор «проверь двигатель». Во время поворота ключа в замке зажигания горит 2-3 секунды, потом гаснет. Оповещает водителя что АКП и СУ двигателя проверены.

Индикатор включается в момент движения в случае:

  • полностью пустого топливного бака;
  • при потере крышки топливо-заливной горловины;
  • при неполадках в ЭСУ двигателем и АКП.

Если в Прадо 120 горит VSC OFF и чек, необходимо двигаться к станции техобслуживания и провести диагностику.

Устранение проблемы

Для устранения неполадок нужно посетить сервис технического обслуживания либо официального дилера. Там проведут чек, компьютерную диагностику. Считанный код ошибки поможет установить причину неисправности.

Частые причины срабатывания световых индикаторов VSC TRC off CHECK в Прадо 120 :

  • низкое качество топлива;
  • неисправный датчик ABS (Antiblock Brake System);
  • поврежденная проводка, ведущая к датчику ABS;
  • масса двигателя;
  • неисправности генератора;
  • попадание жидкости или скоплении влаги в предохранительной коробке (под капотом или в салоне).

Не оставляйте без внимания загорающиеся предупреждающие сигналы в машине. Своевременно обращайтесь в сервис для устранения неполадок.

Горит «TRC OFF» на Тойоте: Как решить проблему с трекшн-контролем

Автовладельцы часто замечают, что горит лампочка «TRC On». Это трекшен-контроль. От чего защищает и что контролирует эта фишка на современных автомобилях, а также о том, что делать, если загорелся «TRC Off» читатель найдет в этой статье.

Читать еще:  Замена лобовых стекол тойота

Впервые система трекшн-контроля появилась в 1971 году в Америке на таких известных авто, как Кадиллак и Бюьик. На машинах немецкой марки Мерседес представительского класса ее стали использовать с 1987 года. После нулевых производители стали включать TRC в каждую машину.

Что такое TRC

Многие автовладельцы замечают, что на разных модификациях Тойоты загорается лампочка «TRC On». Но что это такое, не все знают.

TRC в переводе с английского означает «Traction Control». Датчики скорости отслеживают скорость вращения колес, и система использует меры для понижения тяги. Первые модификации автомобилей снижали тяги за счет глушения оборотов двигателя. Современные транспортные средства уменьшают скорость за счет специальной вискомуфты.

Если горит лампа «TRC On» – это значит, что включена система контроля за пробуксовкой колес и гашением заносов. В Тойоте эта система следит и смягчает заносы и пробуксовки. Хотя она изначально создавалась только как противобуксовочная.

Система TRC работает следующим образом:

  1. Датчики следят за скоростью колес. Сигналы поступают на ЭБУ (электронный блок управления).
  2. Если устройство засекает повышение оборотов, то передает сигнал на исполнительные устройства.
  3. Специальные клапаны автоматического TRC блокируют движение колес, которые начинают буксовать.

Таким образом трекшн-контроль защищает водителя и автомобиль от создания аварийных ситуаций на дорогах.

Внимание! На автомобилях марок Тойота Авенсис, Auris и многих других на приборной панели есть кнопка под названием «TRC Off». Она позволяет отключить трекшн-контроль.

Как пользоваться противобуксовочной системой

Трекшн-контроль срабатывает при легком скольжении и даже там, где надо проехать сложный участок песчаной дороги на бездорожье. Чтобы ездить по проселочным дорогам производители вынесли кнопку на приборную панель, которая отключает трекшн-контроль.

Нажав на нее, автовладелец сможет двигаться на авто по сложным участкам дороги, где нужен интенсивный разгон авто, а не блокировка колес. Но водители должны знать, что после нажатия кнопки через некоторое время, она автоматически отключается, и снова система контроля за пробуксовкой входит в действие. Поэтому ее придется нажимать несколько раз, если автомобиль пересекает длинные сложные участки.

Но бывает так, что включается лампа VSC и TRC вместе на мониторе приборной панели. Это сигнализирует об ошибке в системе контроля безопасности водителя.

Ошибки VSC и TRC off

Если совместно загорелись TRC Off и VSC на Тойота Авенсис, то это значит, что появились неисправности либо с колесами, либо с двигателем или оборвалась проводка.

Необходимо продиагностировать информацию датчиков через программное обеспечение компьютера. Если автовладелец – опытный механик, то он может это сделать дома. Если водитель не имеет опыта работы с диагностической аппаратурой, сканером, то рекомендуется ехать на СТО.

Внимание! Эксперты и опытные автовладельцы не рекомендуют скидывать ошибки VSC и TRC OFF Тойоты Авенсис или Auris с помощью снятия клеммы с аккумуляторного блока. Если проблема была не в глюке прошивки компьютера, она повторится. и легкая неисправность превратится в капитальный ремонт всей машины.

На Тойотах Авенсис обычно лампочки TRC Off и VSC загораются гирляндами. К ним добавляется третья лампа Check Engine . Это распространенные ошибки, о которых ведутся обсуждения владельцев автомобилей Прадо, Toyota Progress NC 300, на специализированных форумах.

Проявляется проблема в различное время года. Интенсивное появление ошибки обязано холодам в зимний сезон, к которым автомобили не привыкли и компьютер может давать сбои. Но часто TRC Off у Тойоты загорается, когда неисправность находится в самой машине.

Когда горит VSC совместно с TRC в Тойоте Авенсис проблемы могут быть:

  • с двигателем, если дополнительно загорается лампа «Check Engine». Выход из строя мотора дает следующие виды неисправностей, которые заметит водитель без сканера: увеличение потребления топлива, снижение мощности во врем ядвижения по ровной местности, сложности в переключении передач, внезапные остановки или подергивания автомобиля;
  • повреждение проводов, идущих к датчикам ABS;
  • слабое давление в шинах;
  • плохой контакт на стопарях;
  • если недавно заменен руль, а калибровка не была выполнена.

Внимание! Эксперты подтверждают, что на Тойотах Авенисах и Аурисах подсвечивание лампы VSC и трекшн-контроля – обычный глюк. Рекомендуется проверить разъемы, пошевелить их, разъединить и обратно вставить.

Читать еще:  Загорелся чек на тойота королла

Советы по исправлению ошибки

Что делать автовладельцу, если горит TRC OFF:

  • если сканер показывает ошибку P0037 – осмотреть места скрутки и соединения первой или второй лямбды и проводов за ней. Возможно они перетерлись. Любая ржавчина, влага могут стать причиной появления ошибки о наличии проблем с трекшн-контролем;
  • проверить давление в шинах. Разность давление в 0,3 мПа может привести к появлению лампочек трекшн-контроля и VSC на мониторе. Примерное давление в шинах в 2,4 атмосферы.

Если автовладелец собрался покупать датчик, то необходимо выбирать оригинальный. Не оригинал быстро выходит из строя, и ошибка снова появляется на мониторе приборной доски.

Если двигатель автомобиля троит, а ошибки появляются те же самые, то эксперты рекомендуют поменять катушку на свечах, почистить форсунки. Желательно заправляться качественным бензином. Особенно, если автомобиль был выпущен в начале нулевых.

На Ленд Крузерах, Тойотах Rav 4 эти ошибки появляются из-за старого кислородника. Опытные механики советуют его заменить.

В некоторых случаях механики на СТО могут перепрошить программу в электронном блоке управления.

При проверке сканером появляются следующие коды:

  • С1241 – низкое напряжение в сети. Эксперты рекомендуют зарядить или заменит аккумуляторную батарею;
  • P1667 – неисправность клапана VSV. Его необходимо заменить, а ошибку убрать с помощью сканера;
  • С1201 – неисправность в системе ECM. Это блок управления двигателем. Если ошибка загорается вместе с VSC и Check Engine, то следует заменить блок управления двигателем. В него входят: печатная плата, процессор, флеш-память. Рекомендуется делать ремонт только у профессионалов, специализирующихся на ремонте двигателей различных модификаций Тойота.

Если с остальными неисправностями автовладелец может тянуть до бесконечности, то проблема с двигателем должна быть решена сразу. Дальнейшее промедление вызовет полную остановку транспортного средства и капитальный ремонт или замену на новый мотор.

Заключение

Трекшн-контроль является помощником автовладельца на дорогах. Поэтому любое подсвечивание лампы должно быть продиагностировано, а ошибка выявлена и устранена в кратчайшие сроки.

Неработающая система контроля устойчивости автомобиля на дорогах приведет к созданию аварийной ситуации. А также нужно помнить, что езду по-настоящему правильной и без аварийных ситуаций сможет сделать только сам водитель.

Toyota Land Cruiser (2016 год). Руководство — часть 131

4-5. Использование других систем помощи при вождении

Отключение систем Active TRC, VSC и системы предотвращения заноса
Для отключения систем Active TRC, VSC и системы предотвращения заноса
прицепа нажмите эту кнопку и удерживайте ее нажатой не менее 3 секунд при
остановленном автомобиле.
Включаются индикаторы “TRC OFF” и VSC OFF.

Чтобы снова включить систему, нажмите кнопку еще раз.

: В автомобилях с системой предаварийной безопасности система помощи при

экстренном торможении перед столкновением и система торможения перед
столкновением также будут отключены. Загорается контрольная лампа PCS, и
на многофункциональном дисплее отображается сообщение. (

Автоматическое повторное включение систем Active TRC, VSC и системы
предотвращения заноса прицепа
При переводе переключателя двигателя в положение выключения отключенные
системы Active TRC и VSC снова включаются.

Автоматическое включение системы Active TRC
Если отключена только система Active TRC, она снова включится при увеличении
скорости автомобиля.

Автоматическое повторное включение систем Active TRC, VSC и системы
предотвращения заноса прицепа
Если отключены системы Active TRC, VSC и система предотвращения заноса
прицепа, они не включаются даже при увеличении скорости автомобиля.

При перегреве тормозной системы
Тормозная система может перегреться. В этом случае подается звуковой сигнал,
на многофункциональном дисплее отображается “TRC OFF”, система Active TRC
и система управления при трогании на склоне временно отключаются.
Немедленно остановите автомобиль в безопасном месте и дайте тормозной
системе

сообщение “TRC OFF” на

многофункциональном дисплее не пропадет. (Можно продолжать обычное
движение.)

Условия срабатывания сигнала аварийного торможения
Сигнал аварийного торможения срабатывает при выполнении следующих трех
условий:

Аварийная сигнализация выключена.

Фактическая скорость автомобиля больше 55 км/ч.

По характеру нажатия педали тормоза на основе замедления автомобиля
система определяет, что производится экстренное торможение.

Автоматическая отмена сигнала аварийного торможения
Сигнал аварийного торможения отключается в любой из следующих ситуаций:

Включена аварийная сигнализация.

Отпущена педаль тормоза.

Система определяет по уровню замедления автомобиля, что это не экстренное
торможение.
