Болт головки блока ваз 2108

Процесс и порядок затяжки болтов головки блока цилиндров на ВАЗ 2108

Чтобы автомобиль всегда работал правильно, все его узлы должны функционировать должным образом. Особенно это касается силового агрегата. Если вы хотите узнать, как происходит затяжка болтов головки блока цилиндров ВАЗ 2108, зачем это необходимо и что для этого нужно? Наш ресурс поможет вам разобраться в этих вопросах.

В каких случаях нужна затяжка?

Большинство отечественных водителей не понимают, для каких целей нужно выполнять эту процедуру, какой при этом нужно соблюдать порядок и какой должен быть момент затяжки. Тем не менее каждый водитель должен знать, что некорректные действия в ходе этого процесса могут навредить блоку цилиндров. Соответственно, к этой процедуре следует отнестись со всей внимательностью и ответственностью.

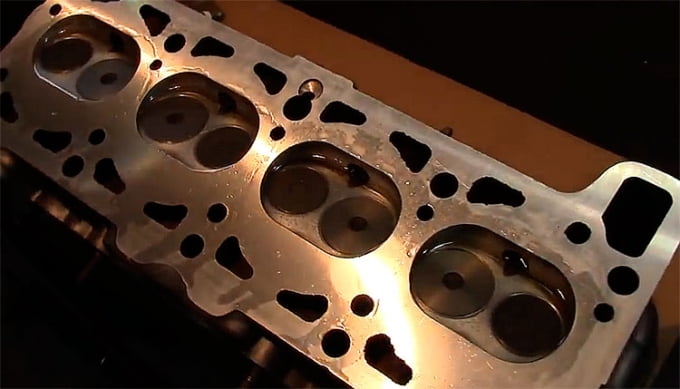

ГБЦ автомобиля ВАЗ 2108

Еще несколько лет назад производители транспортных средств обязывали делать затяжку болтов головки блока цилиндров еще при первом техническом обслуживании машины. Но сейчас эта необходимость отпала и теперь она полностью легла на плечи водителей. Если вы являетесь владельцем ВАЗ 2108, то время от времени следует проводить такую процедуру. В каких случаях она нужна:

  • Если в том месте, где ГБЦ соединяется с самим блоком появилось масляное пятно. Это говорит об утечке расходной жидкости, что может стать следствием как износа самой прокладки, так и ослабления штифтов.
  • Если вы делали ремонт двигателя. Иногда подобные ошибки могут допускать даже квалифицированные специалисты. Поэтому владельцу ВАЗ 2108 может пригодиться данная информация.
  • В целях проверки. Бывалые автолюбители рекомендуют подтягивать болты не реже, чем каждые 2 тысячи километров пробега. На практике встречаются случаи, когда в ходе эксплуатации ВАЗ 2108 штифты ослабляются сами по себе.

Таким образом, если вы заметили утечку моторной жидкости в том месте, где головка соединяется с блоком цилиндров, в первую очередь нужно проверить момент затяжки штифтов.

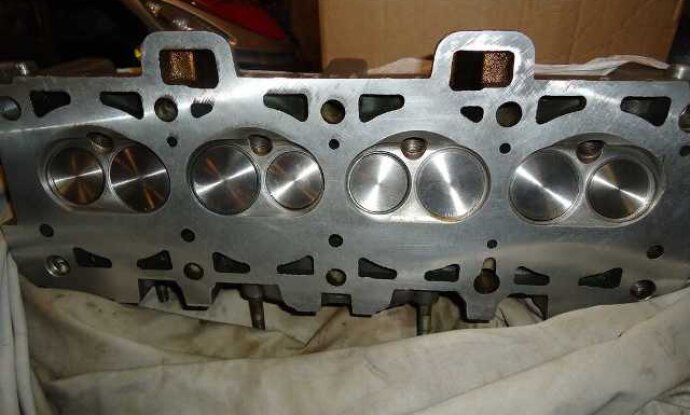

Головка блока цилиндров ВАЗ 2108

Процедура и схема

Мы советуем вам проводить затяжку момента винтов в том случае, если вы когда-либо сталкивались с подобным процессом. Далее будет описана общая процедура для Лады 2108, но следует учесть, что каждый двигатель имеет свои нюансы в работе, которые нужно учитывать.

Необходимый инструментарий

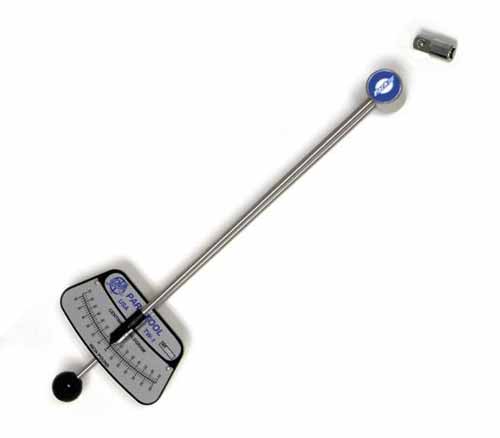

Для данной процедуры вам понадобится динамометрический ключ. Этот инструмент необходим специально для затяжки винтов и определения момента. Его можно приобрести в любом специализированном магазине, а его цена колеблется в районе 1 300 рублей (примерно 400 гривен).

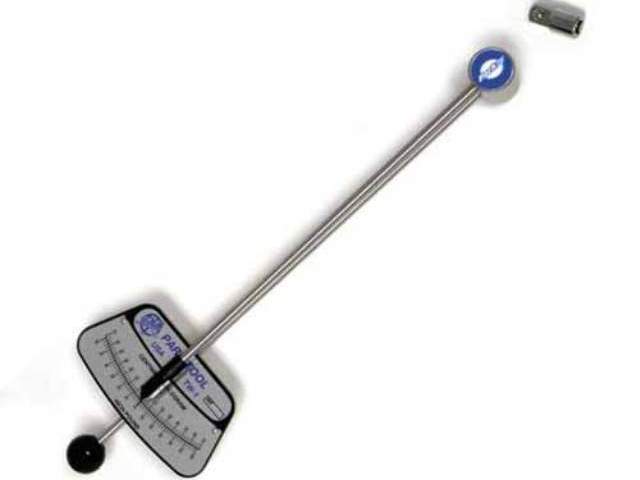

Динамометрический ключ с моментом для натяжения

Иногда так называемые «мастера» говорят, что для этой процедуры не обязательно использовать динамометрический ключ. Мол, отлично подойдет и обычный гаечный ключ, да и вообще, закрутить винты можно «на глаз». Естественно, закрутить-то винты получится, но это будет неправильно, а впоследствии это может стать причиной других проблем.

Этапы

Если вам кажется, что качество винта головки низкое, то даже не пытайтесь его натянуть. Сразу же замените его, чтобы обезопасить себя от возможных проблем. Кроме того, перед непосредственной процедурой вам следует проверить качество резьбы. Также ее желательно смазать. Не забывайте о том, что повторное использование пружинных деталей недопустимо, поскольку нормальной натяжки вы в этом случае не добьетесь.

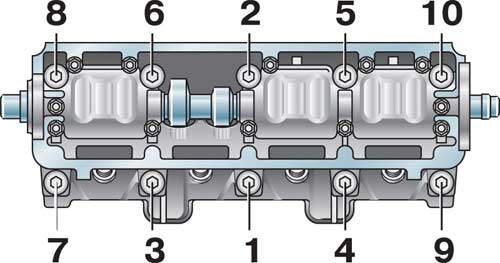

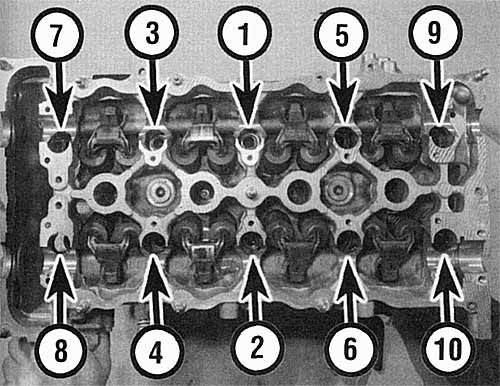

Этапы натяжения штифтов на Лада 2108 схожи с теми, которые производятся на классических моделях авто. Схема предоставлена ниже. Сам процесс следует начинать с центральных болтов. Он проходит в четыре приема.

Читать еще:  Оплата штрафов гибдд по номеру водительского удостоверения

  1. Используя вышеуказанный инструмент все болты ГБЦ нужно затянуть сначала моментом 2,0 кгс*м. Сначала натягиваются два средних элемента, потом — два нижних и два верхних, которые находятся по бокам от средних болтов. Затем нужно натянуть два крайних левых и два крайних правых винта, начиная с нижних. Порядок должен быть именно такой. На схеме цифрами отмечен порядок компонентов.
  2. Затем в таком же порядке, используя тот же инструмент, нужно натянуть компоненты моментом 7,5 — 8,5 кгс*м.
  3. После этого все штифты необходимо закрутить на 90 градусов.
  4. Затем их следует довернуть еще раз, опять на 90 градусов.

Видео «Правильная натяжка болтов головки блока цилиндров»

В этом видео рассказывается о том, как нужно правильно проводить процесс натяжки винтов головки блока.

Правильный момент затяжки ГБЦ на ВАЗ-2108

Момент затяжки – это очень важный нюанс, гарантирующий надлежащую работоспособность силовой установки, в которой ГБЦ является одним из ключевых элементов. Неудивительно, что данному аспекту владельцы 8-клапанного ВАЗ-2108 уделяют так много внимания. Вопрос о затяжке обычно возникает после того, как производится снятие головки, а подобная процедура требуется в основном для очередной замены прокладки. Уплотняющий элемент довольно дешев, но его исправность прямо влияет на мощность двигателя, его эффективность и в определенной степени экономичность. Обо всех нюансах, касающихся затяжки ГБЦ, читайте далее.

Когда необходимо снимать ГБЦ

На автомашинах, сошедших с конвейера Волжского автозавода, вне зависимости от того, сколько клапанов имеет силовой агрегат и какой привод (задний или передний) используется, затяжку осуществляют после разборки блока цилиндров. Как отмечалось выше, обычно демонтаж головки нужен для замены прокладки, ресурс которой составляет 60 000 или максимум 80 000 километрам пробега. Приход в негодность уплотняющего элемента серьезно влияет на работу двигателя, и потому машиной до ремонта лучше не пользоваться.

Нередко прокладка изнашивается в промежутке между коммуникациями, по которым циркулирует смазка и охлаждающая жидкость (ОЖ). В результате происходит смешивание столь разных составов и их обоюдное загрязнение. Как следствие – оба они в заметной мере утрачивают эксплуатационную пригодность. Для данной поломки характерны следующие признаки:

  • масло становится жиже (иногда происходит падение или повышение уровня);
  • тосол приобретает буроватый оттенок.

Ремонт в этой ситуации нужен безотлагательный.

Еще одна проблема, часто встречаемая на 8-клапанных ВАЗ-2108, – протечка на участке между системой подачи ОЖ и камерой сгорания. Это происходит в таких случаях:

  • недостаточный момент затяжки;
  • неравномерная закрутка болтов;
  • заводской брак прокладки.

Независимо от причины, в охладительный контур направляется воздух, что приводит к разогреву тосола. Очевидным признаком неприятности является сильное бурление жидкости в распределительном бачке.

Крайне редко наблюдается повреждение прокладки на участке между цилиндрами. Если это произошло, то происходит снижение компрессии, что ведет к нестабильной работе мотора.

Часто подобные проблемы возникают через непродолжительное время после замены прокладки ГБЦ. Автовладельцы в этом случае тратят немало сил, пытаясь отыскать причину, и даже подумать не могут, что виноват именно названный уплотнительный элемент либо неправильно сделанная затяжка болтов головки. Потому знающие мастера рекомендуют в первую очередь проверить, герметичен ли стык между ГБЦ и блоком. Если на корпусе мотора появляются характерные потеки в районе головки, то дальше искать не имеет смысла.

Читать еще:  Как снять стекло на ваз 2114

Подготовка к снятию ГБЦ

Для того чтобы поставить новый уплотняющий элемент под ГБЦ 8-клапанного двигателя, придется его частично разобрать. В первую очередь снимают воздушный фильтр – открутите все винты, удерживающие его, и демонтируйте.

Если ВАЗ имеет карбюратор, то данный узел придется убрать. Некоторые рекомендуют оставлять его на месте, но в реальности это неудобно и серьезно усложняет работу.

После демонтажа карбюратора от ГБЦ отсоединяют топливные патрубки. Далее необходимо открутить трамблер – его держит одна гайка. Узел вместе с проводкой убирают в сторону. Если крепежи заржавели или прикипели, то не пытайтесь срывать их силой – обрызгайте ВД-40 и обождите 5 минут.

Далее приступают к сливу охлаждающей жидкости. Об этом моменте стоит рассказать подробнее. Действуйте так:

  • поставьте машину на яму или рампу;
  • снимите брызговик с мотора;
  • подставьте под сток радиатора емкость (около 10 литров);
  • свинтите там заглушку;
  • откройте распределительный бачок.

Когда тосол из радиатора вытечет, его сливают и из блока цилиндров. На нем имеется отдельная пробка. Разместите под ней емкость и раскрутите ее ключом. По завершении процедуры верните все заглушки на место.

Снятие ГБЦ – ключевые моменты

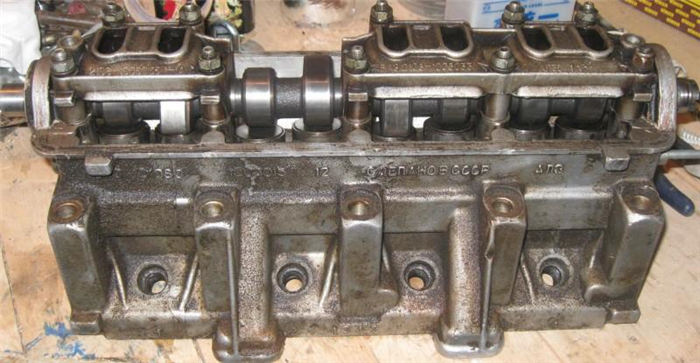

Теперь наступил черед ГБЦ. Первым делом торцевым ключом соответствующего размера демонтируйте ее кожух. Снятые гайки и шайбы сложите так, чтобы не потерять. Кроме того, чтобы получить доступ к головке, необходимо отсоединить и цепь ГРМ. Осторожно ослабьте натяжитель и снимете его вовсе после того, как открутите шестеренку. Чтобы цепь не соскочила с последней, ее стягивают любой мягкой проволокой.

Далее отсоединяется распределительный вал – он крепиться в девяти местах. Если затяжка чрезмерно сильная, то опять воспользуйтесь WD-40.

После демонтажа вала уберите с ГБЦ шланг подачи горючего и выпускной коллектор. На этом моменте останавливаться не будем – здесь все просто.

Теперь отвинтите болты головки – их 11 штук (один – в левом нижнем углу на отдельном «ухе»). Если крышка прилипла к прокладке, то аккуратно сорвите ее с места, используя в качестве рычага длинную отвертку (опирайте ее на патрубок, выходящий на коллектор).

Замена прокладки

При замене прокладки необходимо учитывать несколько моментов. Так, если ГБЦ демонтируется для другой надобности, то и ее менять придется обязательно. Старую в дальнейшем использовать запрещается. Новая, по счастью, стоит недорого.

После удаления изношенного уплотнителя поверхность, расположенную под ним, надо хорошенько очистить. Важно работать аккуратно, чтобы не оставить царапин. Не будет лишним отшлифовать площадку тонкозернистой наждачкой. Обязательно обезжирьте поверхность и удалите весь мусор – даже меленькая крупинка не позволит добиться герметичности и при самой правильной затяжке.

Проверьте работоспособность клапанов вашего автомобиля ВАЗ. При нужде замените в них сальники. Затем положите прокладку и верните на место головку.

Порядок затяжки ГБЦ на ВАЗ модели 2108

Наконец, расскажем о тонкостях правильной затяжки. Когда головка блока поставлена на место, заверните все болты пальцами и непременно до отказа. Делать это позволительно в любом удобном порядке – важно не сместить ГБЦ и прокладку.

Для следующего этапа работы понадобится динамометрический ключ.

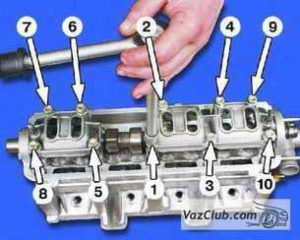

Станьте сбоку от машины так, чтобы кабина оказалась по левую руку от вас, и действуйте в указанной последовательности.

Правильный момент затяжки на первом этапе составляет от 3,5 до 4,1 кгс·м. По второму кругу показатель повышается до 10,5-11,5 кгс·м. Теперь остается затянуть 11-й болт. Для него нормативным усилием будет от 3,5 кгс·м до 4.

Читать еще:  Почему дымит ваз 2107

Далее обождите минут 20 и, соблюдая порядок, поверните все крепежи на 90 градусов, а потом повторите это действие еще раз. После соберите двигатель и проверьте его работоспособность.

Болт М12х133,5 головки блока н/о ВАЗ-2108 (10шт) (БелЗАН)

К заказу доступны обе цены РРЦ (рекомендованная розничная цена) или указанная ниже.

Характеристики Болт М12х133,5 головки блока н/о ВАЗ-2108 (10шт) (БелЗАН)

Ваш отзыв будет опубликован после проверки модератором

Спасибо, за внимание к проекту. Вместе мы сделаем движком.рф лучше. После исправления неточностей мы отправим вам письмо, где расскажем об изменениях

К сожалению сейчас , заказать больше вы можете, если позвоните нам по телефону 8-800-775-7556

Количество для заказа позиции
должно быть кратно

Мы выслали вам пароль на указанный электронный адрес. Изменить пароль или другие регистрационные данные вы можете в настройках личного кабинета

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года Вы подтверждаете свое согласие на обработку ООО «РАТ» персональных данных: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу исключительно в целях выполнения Вашего заказа и информирования о нем, а также акциях и кампаниях ООО “РАТ», включая блокирование, обезличивание, уничтожение. Мы, ООО «РАТ», гарантируем конфиденциальность получаемой нами информации. Обработка персональных данных осуществляется в целях эффективного исполнения заказов, договоров и иных обязательств, принятых ООО «РАТ» в качестве обязательных к исполнению перед Вами.

Настоящее согласие распространяется на следующие Ваши персональные данные: фамилия, имя и отчество, адрес электронной почты, почтовый адрес доставки заказов, контактный телефон, платёжные реквизиты.

Порядок затяжки головки блока (гбц)

Порядок и моменты затяжки болтов головки блока цилиндров на ВАЗ.

Данный порядок нужен для того чтобы правильно состыковать головку блока и блок цилиндров.
Чтобы не было перекосов и лишнего напряжения металла.

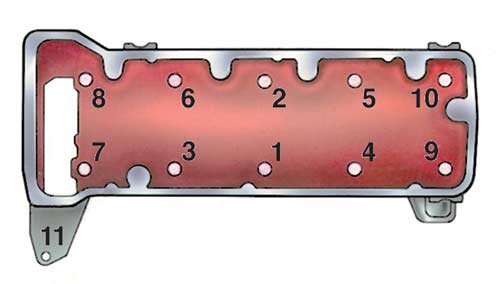

Схема и порядок затяжки головки блока цилиндров на ВАЗ 2101 – 07 (классика)

Затяжка болтов ГБЦ проводится в два захода.

Первый заход: болты 1 – 10 затягиваются моментом 3,5 – 4,1 кгс*м.

Второй заход: эти же болты, но затяжка моментом 10,5 – 11,5 кгс*м

Последним затягивается болт 11, моментом 3,5 – 4,0 кгс*м.

Порядок затяжки головки блока ВАЗ 2108 – 09, Samara.

Порядок затяжки аналогичен классике, также начинается из центра.

Но проводится в 4 приёма.

1. Болты затягиваются моментом 2,0 кгс*м

2. Затягиваются моментом 7,5 – 8,5 кгс*м

3. Болты доворачиваются на 90 градусов.

4. Ещё раз доворачиваются на 90 градусов.

Порядок затяжки головки блока 16-ти клапанных двигателей ВАЗ.

Аналогично всем остальным, из центра.

1 приём – 2,0 кгс*м

2 приём – довернуть болты на 90 градусов

3 приём – ещё раз довернуть болты на 90 градусов.

Внимание!

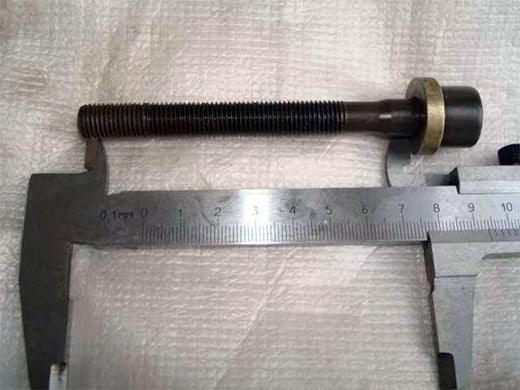

На 16-ти клапанных моторах разрешается повторное использование болтов крепления ГБЦ, НО если их длинна без головки НЕ превышает 95 мм.
Если длинна болта более 95 мм его нужно заменить.

Замер длинны производится с шайбой.

Для работы необходимо использовать динамометрический ключ

Стоимость его от 600 рублей, более профессиональные от 1300 и более.
