Болт крепления ремня безопасности ваз 2110

Все о ремнях безопасности на ВАЗ 2110

Каждый автомобиль, вне зависимости от производителя и комплектации, обязательно оснащается ремнями безопасности. Это международное требование, нарушение которого влечет за собой очень серьезные последствия. Причем как для производителя, так и для владельцев подобных автомобилей.

Как вы понимаете, ВАЗ 2110 исключением не является, а потому конструкция его салона включает в себя ремни безопасности.

Вид устройства

Популярные неисправности

Существует несколько основных проблем, связанных с ремнями отечественных «десяток»:

  • Ремень заклинивает. Причем происходить это может даже при постепенном, медленном вытягивании устройства.
  • Ремень туго выходит из своего посадочного места при заморозках.
  • Замок не удерживает девайс.
  • Катушка медленно вытягивает лямку.
  • Катушка не может должным образом зафиксировать лямку и пр.

Проблем может быть и больше, самая банальная из которых — это механическое повреждение ленты.

ВАЖНО.

Если неправильно отремонтировать механизм, это может привести к травмам при авариях, поскольку после вмешательства устройство перестало работать должным образом.

Снимайте аккуратно

Стоит также отметить, что некоторые замки, устройства втягивания ремня и прочие узлы системы созданы таким образом, чтобы владелец автомобиля не мог после разборки собрать их обратно. Единственный возможный вариант — продувка сжатым воздухом.

Все операции, связанные с ремонтом ремня безопасности, вы осуществляете исключительно на свой страх и риск. Ха последствия отвечать никто не будет. Инструкция по ремонту существует, но перед ее использованием подумайте хорошо, стоит ли браться за ремонт этого узла своими руками.

Как они работают

Прежде чем приступать к ремонту, важно разобраться, как же именно работают ремни безопасности, в чем их особенность и какие устройства вообще принимают участие в защите водителя и пассажиров.

  • Блокиратор катушки изготавливается на базе храпового механизма, который запирается чувствительным элементом. В его роли выступает маятник с полусфирической опорой. В некоторых случаях это шарик из металла, размещенный в сфере с большим диаметром.
  • Маятник или шарик смещаются, при этом фиксируют за корпус храповую шестерню катушки через систему рычагов.
  • На оси шестерни на винтовых шлицах располагается диск-маховик.
  • При медленном затягивании лямок, диск благодаря трению вращается совместно с валом, но не запирает катушку.
  • Если совершить рывок, диск будет сильнее давить на винтовую поверхность, действуя по инерции, преодолеет силу трения и заблокирует храповик, сдвинувшись по винтовым шлицам.
Читать еще:  Ремонт заднего лонжерона ваз 2114

Проверка состояния

При движении водитель и его пассажиры в обязательно порядке должны быть пристегнуты ремнями безопасности.

Этот узел будет обеспечивать безопасность только в том случае, если им пользоваться. Проблема многих наших граждан заключается в том, что они пристегиваются не ради безопасности, а во избежание штрафов за нарушение ПДД. Потому многие просто накидывают ленту, не заводя ее в замок, создавая имитацию пристегнутого ремня для ГИБДД.

Вы всегда должны быть уверены в функционировании ваших ремней безопасности. Потому периодически рекомендуется их проверять.

Новые ремни

Для этого есть несколько полезных рекомендаций.

  1. Проверьте, не перекручены ли ремни из-за неправильного их использования.
  2. При перекрученности ленты могут заедать, неправильно втягиваться.
  3. Вытяните ремень на всю длину, выправите и верните в исходное положение.
  4. Полностью извлеките ленту и отпустите, чтобы он самостоятельно собрался.
  5. Если при втягивании и вытягивании устройство заедает, проверьте состояние тесьмы, наличие грязи, смазки и прочих дефектов.
  6. Промывку можно осуществлять только с помощью слабого мыльного раствора. При невозможности промыть слабым раствором, ремень обязательно подлежит замене.
  7. Убедитесь в надежности и исправности мест крепления ремня. Все болты обязательно плотно затягиваются.
  8. Проверьте состояние креплений устройства к кузову. Иногда на ВАЗ 2110 на том участке появляются следы коррозии. Все пораженные коррозией элементы обязательно подлежат замене.

Когда требуется замена

Есть несколько ситуаций, при которых может потребоваться замена только ленты или всего устройства в сборе.

С этими ситуациями предлагаем вам ознакомиться в специальной таблице.

— Петли разорвались на кромках ремня

— Имеются надрезы или надрывы на ленте

— Кнопка для разблокировки не работает или плохо выполняет свои функции

— Пряжка не может отпустить ремень

— На поверхности пряжки появились трещины

— Чтобы освободить ремень, приходится прикладывать большее усилие

Состояние устройства следует периодически проверять. Только там можно быть уверенным в том, что ваша безопасность под надежной защитой.

Ремонт

Последовательность работ выглядит следующим образом.

  1. Снимите катушку безопасности. Для этого не требуется демонтировать сиденья. Просто сдвиньте их до упора вперед и опустите вперед спинку.
  2. Найдите сторону, где располагается блокиратор. Как правило, это более толстая сторона. Можете потрясти ремнем около уха. Если услышите звук металлического шарика, там и располагается искомый блокиратор.
  3. Другой вариант — полностью размотайте ленту. Ваш блокиратор будет находиться тем, где на боковушке находится квадрат из пластика.
  4. Если вы выполните разборку со стороны смазывающей пружины, то будьте с ней очень аккуратными. Не редко она резала руки и лицо.

Процесс демонтажа

  1. Демонтируйте крышку, предварительно достав четыре пистона. Все делайте аккуратно, иначе внутренности могут рассыпаться.
  2. Крышка демонтируется исключительно горизонтально.

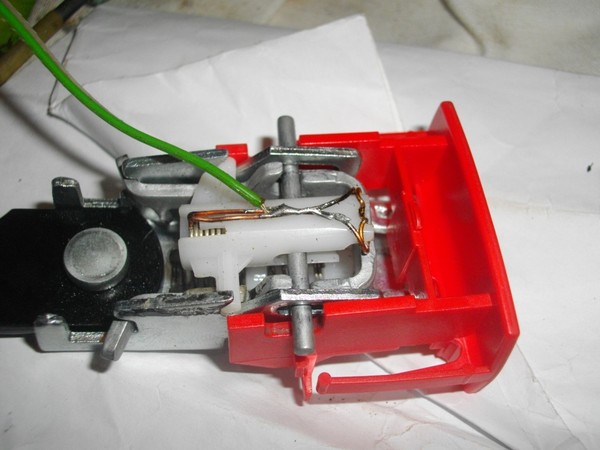

  3. Не прикладывая большие усилия, разберите катушку. Так вы доберетесь до храповика.
  4. Рядом с ним располагается прямоугольный корпус с лапкой. Этот шарик отвечает за блокировку ремня при наклонах корпуса катушки.
  5. Теперь доберитесь до трущихся деталей. Вероятнее всего, на них образовался сгусток смазки, которую необходимо удалить, поскольку эти загрязнения мешают работе устройства.
Читать еще:  Подсос воздуха карбюратора ваз 2107

Заглушка

  1. Смажьте свежими составами механизмы. Выбирайте обязательно те составы, которые не будут замерзать при отрицательных температурах воздуха.
  2. Для увеличения надежности и эффективности работы ремней, можете использовать метод подгибания медной лапки, на которую воздействует металлический шарик.
  3. Вес шарика со временем разгибает лапку, из-за чего ремень работает не так эффективно.
  4. Убедитесь, что после этой манипуляции катушка срабатывает при наклонах.
  5. Ни в коем случае ничего не убирайте из конструкции устройства. Есть много умников, которые считают блок с шариком совершенно лишним. На практике ремни будут работать, но этот комплекс играет и более значимую для вашей безопасности роль.
  6. Если детали сильно износились, сама лента имеет следы дефектов, желательно заменить весь агрегат в сборе. Причем делать это лучше на специализированных станциях технического обслуживания.

Снятие гаек

Пожалуй, ремонт ремней безопасности — это один из тех немногих случаев, когда свой ВАЗ 2110 лучше доверить профессионалам, а не пытаться сэкономить путем самостоятельного ремонта.

Как поменять передний ремень безопасности на ВАЗ 2110

Простая пошаговая инструкция по замене переднего ремня безопасности на автомобилях ВАЗ 2110, 2111, 2112.

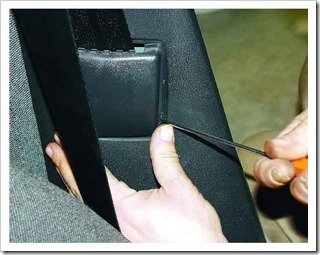

1. Отверткой подцепляем и снимаем нижнюю декор. накладку.

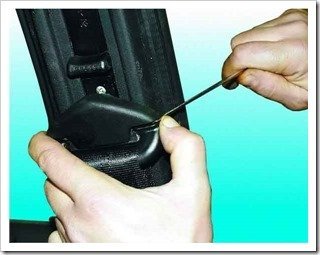

2. Так же отверткой снимаем и верхнюю декор. накладку.

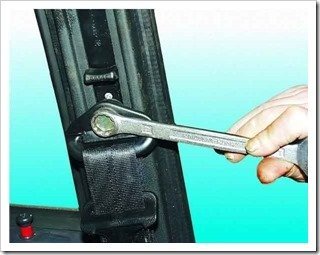

3. Откручиваем верхний болт крепления ремня.

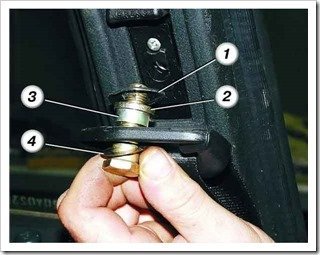

4. Теперь вынимаем болт с пластмассовым уплотнителем 1, пружинной шайбой 2, втулкой 3 и шайбой 4.

5. Затем откручиваем винт верхнего крепления нижней обивки средней стойки.

6. И открутите винт переднего крепления нижней обивки средней стойки.

7. После этого откручиваем винт заднего крепления нижней обивки средней стойки.

8. И откручиваем винт среднего крепления нижней обивки средней стойки.

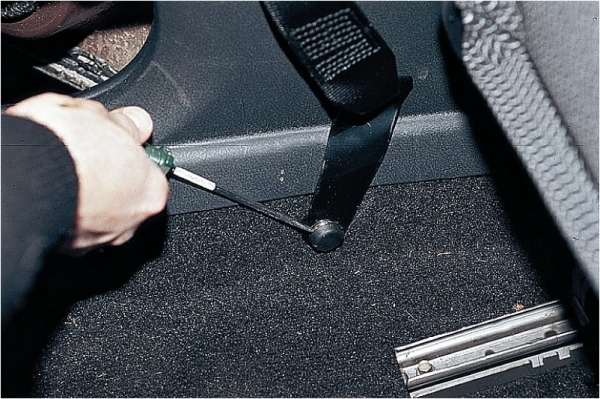

9. Отверткой подцепите и снимите заглушку с болта нижнего крепления ремня.

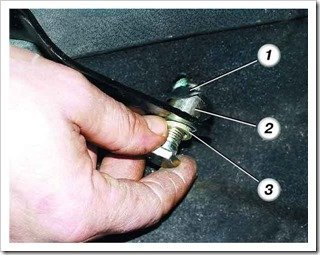

10. Выкрутите этот болт и выньте его вместе с пластмассовым уплотнителем 1, втулкой 2 и пружинной шайбой 3.

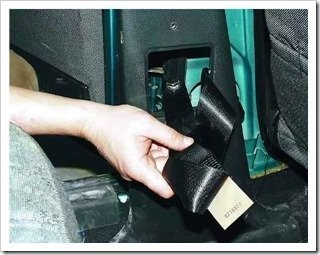

11. Теперь можно пропустить ремень через отверстие средней стойки за нижнюю обивку.

12. После этого можно снять нижнюю обивку средней стойки.

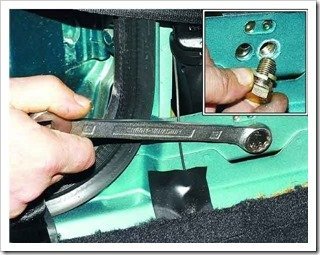

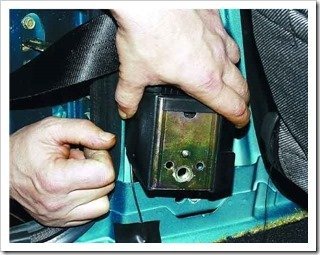

13. Откручиваем болт крепления катушки ремня и вынимаем его с пружинной шайбой вместе.

14. Снимите катушку со средней стойки и уберите ремень. Обратная установка переднего ремня безопасности производится в обратном порядке.

Видео по замене передних ремней безопасности:

Ваз 2110 — замена передних ремней безопасности

Снятие передних ремней безопасности на автомобиле Ваз 2110 выполняют для их замены или при проведение различных работ, при которых их наличие будет мешать ходу его выполнения. Ремни подлежат замене в случае их потертости, надрывов или если они испытывали максимально допустимые нагрузки. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Читать еще:  Нет зарядки аккумулятора ваз 2107 карбюратор причины

  • Поддев отверткой снимаем верхнюю и нижнюю декоративную заглушки болтов крепления ремня.

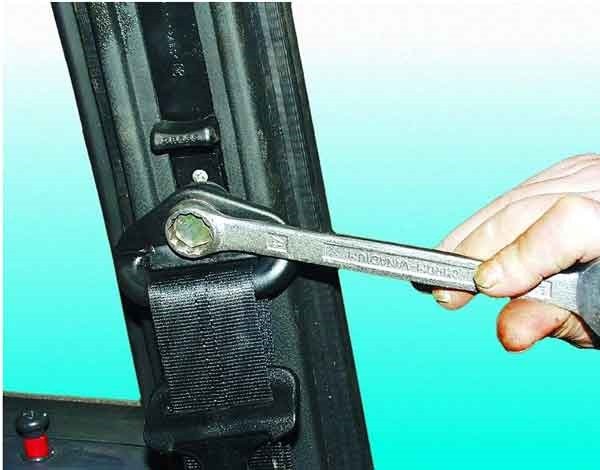

  • Накидным ключом на семнадцать выкручиваем болт верхнего крепления ремня и снимаем его вместе с пластмассовым уплотнителем, пружинной шайбой, втулкой и шайбой.

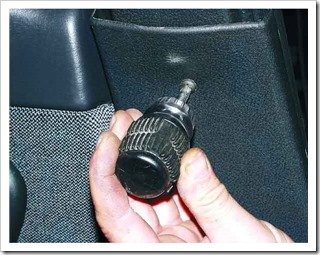

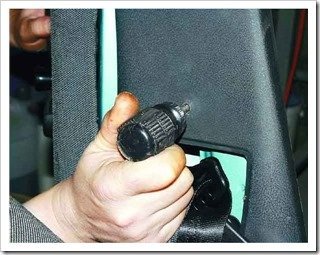

  • Теперь крестовой отверткой выкручиваем винт верхнего и переднего крепления нижней обивки средней стойки.

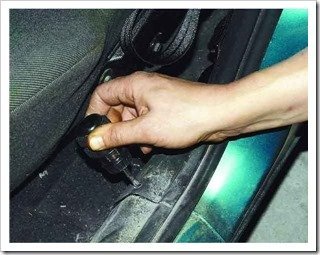

  • Выкручиваем винты среднего и нижнего крепления нижней обивки средней стойки и снимаем ее.

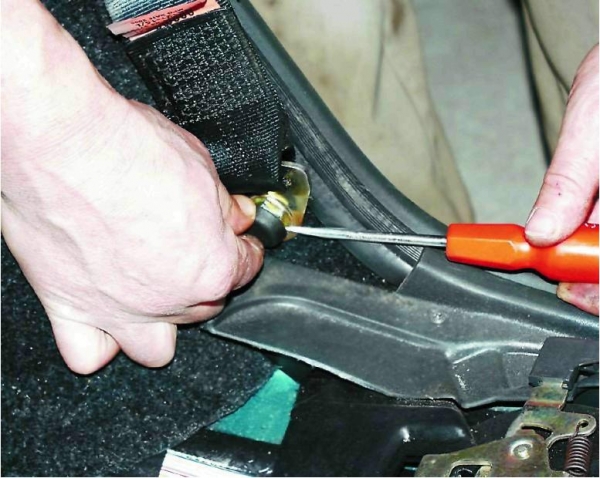

  • Поддев плоской отверткой, снимаем декоративную заглушку со шляпки нижнего болта крепления ремня, после чего выкручиваем его и снимаем вместе с пластмассовым уплотнителем, втулкой и шайбой.

  • Пропускаем ремень под нижней обивкой средней стойки.

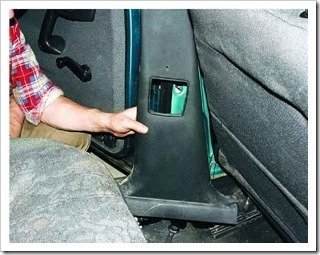

  • После чего снимаем нижнюю обивку.

  • Выкручиваем болт крепления катушки и вынимаем ее вместе с ремнем из стойки.
  • Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Снятие и установка задних ремней безопасности

Задние ремни безопасности на автомобилях ВАЗ 2110-2112 приходится снимать довольно редко, так как, говоря откровенно, ими вообще практически никто не пользуется. К примеру, в своей машине задними ремнями пристегиваю только детское кресло. Остальных же пассажиров ни под каким предлогом не заставишь пристегиваться сзади. Но если вам вдруг понадобилось снять их, то ниже постараюсь показать наглядно, как выполняется эта процедура.

Для выполнения этой работы понадобится инструмент, который описан ниже:

  1. Отвертка с плоским лезвием
  2. Головка торцевая на 17 мм
  3. Трещоточная рукоятка
  4. Удлинитель

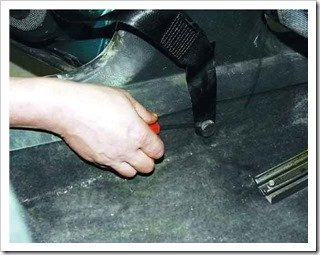

Теперь что касается самого процесса. Итак, первым делом поддеваем отверткой заглушку нижнего болта крепления ремня, который находится у порога двери.

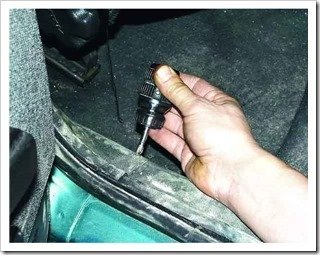

После чего можно смело откручивать болт, который под ней находится:

Затем идем немного вверх и на задней боковой стойке салона откручиваем еще один болт:

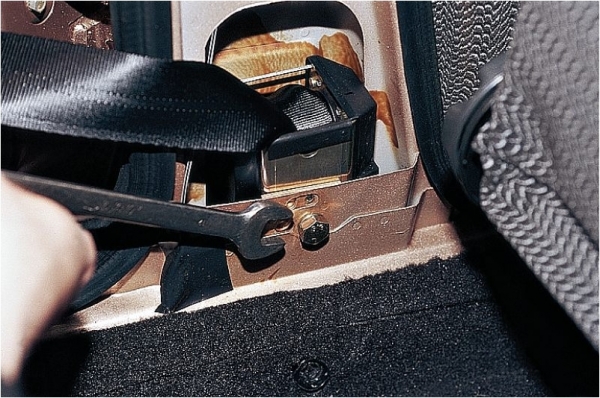

И снизу, откинув спинку сиденья или добраться из багажника, необходимо открутить сам механизм ремней с катушкой:

И теперь остается извлечь конец ремня вместе из задней боковой полки, чтобы вынуть его окончательно. Для этого поддеваем отверткой заглушку, как это показано на фото ниже:

И просовываем ее вместе с ремнем вовнутрь, тем самым освобождая все для снятия.

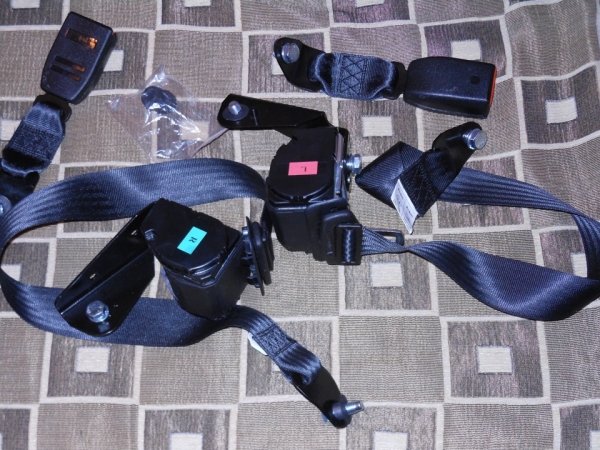

При необходимости производим замену механизма и устанавливаем все в обратном порядке. Цена нового комплекта ремней для задних пассажиров ВАЗ 2110, 2111 или 2112 составляет не менее 2500 рублей. Б/у можно купить намного дешевле. Если интересует хороший вариант по отличной стоимости, отписывайтесь в комментариях — у меня есть комплекты с разобранных машин в отличном состоянии. Продам по цене, как минимум в два раза дешевле от новых.
