Как сделать спидометр на ваз 2114

Содержание

Как сделать прибор для намотки пробега газ, ваз.

Это будет рубрика самоделки. У каждого наверное в жизни встречалось, что хотите что-то купить, а нет в продаже или даже вообще не существует. Поэтому здесь на помощь приходит наш ум и смекалка. Как говорится не бывает безвыходных ситуаций. Тут же я расскажу как сделать прибор для намотки пробега.

Делаю прибор для намотки пробега газ, ваз.

Случилось у меня на «колхозной машине» перерасход топлива, ну с кем не бывает, а топливо то уже не вернешь. Поэтому и начал искать способ как намотать пробег. Попадалось множество вариантов, но все какие-то короткие и не понятные, то есть приходилось несколько статей пересматривать, чтобы собрать одну картинку. Вот и решил написать свою статью, а вдруг кому-то помогу в такой же ситуации.

Что такое датчик скорости.

Раньше были тросиковые датчики, т.е. полная механика, тут проблем нет. Моторчик переходник и вперед. Но сейчас же 21 век, поэтому полная электроника. На всех современных моделях датчик скорости — это датчик Хола, т.е. подает импульсный сигнал, чем чаще тем быстрее, срок службы в три раза больше чем у механики.

Спидометр и датчик скорости.

В большинстве автомобилей датчик скорости напрямую связан с приборной панелью, за небольшим исключением, в некоторых сигнал сначала подается в систему управления двигателем. Но в большинстве напрямую.

Прибор для намотки пробега — что это.

В по простому это генератор импульсов, таких же что и датчик скорости при движении. Можно конечно взять и сделать по схеме из интернета генератор импульсов, но не все же понимают в электрике. Поэтому поступим самым простым способом возьмем поручные средства, которые продаются практически в любых магазинах автозапчастей.

Список для изготовления «прибор для намотки пробега«:

  1. АЗ-1 — блок аварийного зажигания, продавался раньше для карбюраторных автомобилей, но широкое применение получил в самоделках, мне обошелся в 160р. ( также есть и другие модификации: аз-2, аз-3 они тоже подойдут);
  2. Колодка для датчика Хола — 35р;
  3. Штекер в прикуриватель — 35р;
  4. Крокодильчик — 15р;
  5. Провода 5м — 44р- о,5 сечение и меньше длины не было;
  6. Также у меня была изолента, и паяльник с припоем; но можно и на скрутки.

Итого: 289р — но это грубо, у кого-то будет дешевле или дороже. Но согласитесь кто работает на «колхозной машине» она окупит себя за один раз. Прибор для намотки пробега довольно компактный, его можно даже перебрать в корпус от зарядного устройства мобильного телефона, чтобы меньше бросалось в глаза.

Кстати, если кто хочет сделать генератор импульсов самостоятельно, вот фотки внутренностей АЗ-1:

Прибор производится и по настоящее время, но из-за маленького спроса его можно найти не во всех магазинах автозапчастей, поэтому берите телефон и обзвоните магазины вашего города и обязательно найдете.

Фото внутри я сделал на тот случай, если вам не удалось найти Аварийное зажигание. Поэтому эти все элементы продаются в любом магазине радиотехники и стоят сущие копейки, схема очень простая.

Поэтому сделать прибор для намотки пробега не доставит вам большего труда.

Еще меня заставило задуматься вот это, так как провода на колодке были все одного цвета:

Кстати у прикуривателя центральный провод тоже +. Но вроде по изготовлению основные моменты всё.

Как подключить прибор для намотки пробега ГАЗ, ВАЗ.

Начнем с автомобиля ГАЗ, у меня соболь, он на 100% схож с газелью. Поэтому у них по панелью приборов, в районе педали газа есть колодка, там проводов немного, но среди них есть ЗЕЛЁНЫЙ, вот он и есть наша цель. Выбираем самое невидное место, в оплетке и аккуратненько оголяем, чтобы наш крокодильчик мог запитать линию. И всё включаем в прикуриватель, поворачиваем зажигание и «ваш авто несется со скоростью 150 км/ч». Примерно за час наматывает 150 км, поэтому рассчитывайте время, если оставляете без присмотра намотку.

Теперь рассмотрим ВАЗ, у них у датчика скорости такой же разъем что и аварийное зажигание, тут просто берем и за место датчика цепляем блок АЗ-1. И ваш авто несется со скоростью 150 км/ч, стоя на парковке или пробке))).

Ещё из практики, при подключенной намотке, авто при движении немного тупит, но топлива ест меньше, поэтому это еще и помогает экономить.

Читать еще:  Проверка дпдз ваз мультиметром

Почему не работает спидометр ВАЗ 2114: ищем причины

Выход из строя прибора, измеряющего скорость движения авто это существенная проблема, без решения которой нельзя двигаться по дорогам — нередко она возникает и на отечественных машинах. Чтобы понять, почему не работает спидометр ВАЗ 2114, потребуется приложить некоторые усилия, однако подобные поломки не относятся к разряду неразрешимых.

Выявление причины

В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля.

Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

  • отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
  • обрыв питающего датчик провода;
  • отсутствие тока в питающем контакте.

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Частично датчик скорости на ВАЗ 2114 состоит из пластиковых деталей, которые относительно легко могут выйти из строя, поэтому специалисты рекомендуют превентивно решать проблему до поломки, заменяя их металлическими аналогами, доступными в магазинах.

Принцип работы ДС

Так как ДС на ВАЗ 2114 является электронным, его принцип работы заключается в генерировании постоянных импульсов, подаваемых и считываемых блоком управления при каждом обороте коленвала авто.

Анализируя частоту полученных импульсов, контроллер и выдает полученную скорость на спидометр во время движения, а кроме того, он отвечает за работу двигателя на холостых оборотах и частоту поступления воздуха в обход дроссельной заслонки.

Чтобы разобраться в том, почему не работает спидометр на ВАЗ 2114, надо добраться до датчика скорости, расположенного в подкапотном пространстве. Для этого нужно открыть капот, извлечь мешающий адсорбер и найти провод, питающий датчик, рядом с правым ШРУСом.

Сам прибор будет расположен под узлом дросселя по направлению питающего провода, и первым делом следует визуально оценить его состояние. Если ДС еще заводской, с большой долей вероятности его пластиковый шток или шестерня, отвечающая за привод спидометра ВАЗ 2114, будут сломаны (погнуты, лишены зубьев и так далее).

Диагностика

Если на данном этапе проблем не выявлено, и механические узлы датчика в порядке, потребуется прибегнуть к более продвинутой диагностике, для чего автолюбителю понадобится использовать мультиметр (в режиме измерения вольтажа).

Первый способ

Первый способ предполагает снятие ДС и его извлечение наружу, после чего нужно будет произвести следующие манипуляции:

  1. Настроить мультиметр на переменное напряжение.
  2. Замкнуть контакты мультиметра на колодке датчика – один на приборную панель, второй на массу.
  3. Провернуть вручную шток в задней части корпуса датчика, чтобы запустить его в работу.

Каждое проворачивание штока будет провоцировать колебания на экране мультиметра, прямо зависящие от скорости оборотов. Отсутствие показаний будет свидетельствовать о наличии поломки.

Второй способ

Другой способ узнать, почему перестал работать спидометр на ВАЗ 2114, потребует установить машину над смотровой ямой, чтобы не демонтировать датчик, после чего автомобиль надо будет немного приподнять домкратом слева спереди.

Найдя искомое устройство, разъединяют провода на колодке, после чего контакты тестера следует подключить так: один к массе, а второй к электронному блоку управления. Оценить работу ДС можно по тем же скачкам напряжения на мультиметре, для чего надо будет проворачивать левое переднее колесо, висящее на домкрате.

Ремонт неисправности

Фактически, ремонтом датчиком скорости на этих моделях ВАЗа никто не занимается, так как гораздо проще и быстрее заменить данный узел целиком – стоит он в районе 400 рублей, что не так уж и дорого.

Для того, чтобы приступить к процессу замены, рекомендуется загнать машину на яму, и подготовить отвертки, плоскогубцы и набор гаечных ключей. Если ямы поблизости нет, сначала надо снять клеммы с АКБ, потом демонтировать воздушный фильтр и впускной патрубок, после чего убрать клемму с самого ДС (если в авто применен тросовый привод на спидометр, снять надо и его).

Далее, тряпкой нужно очистить рабочую зону от мусора, масла или пыли, после чего приступить непосредственно к замене:

  1. Снять контактную колодку с помощью кнопки, деактивирующей пружинный фиксатор.
  2. Гаечным ключом на 21 демонтировать датчик скорости из его гнезда.
  3. Установить новый прибор так, чтобы он своим штоком точно попал в фиксирующую втулку для передачи вращения.
  4. Затянуть обратно резьбу ключом на 21, не пережимая, чтобы не нарушить целостность пластикового корпуса ДС.

Результат можно оценить сразу же – если датчик не садится в гнездо, значит, его шток не продвинулся во втулку, поэтому процедуру придется повторять до достижения успеха. После этого надо вернуть на место снятые агрегаты, подсоединить питание и проверить работу нового датчика во время движения автомобиля. Либо, если замена производилась на яме и с домкратом, оценить работоспособность ДС можно с помощью все того же мультиметра и вращения вывешенного левого колеса.

Полезное видео

Дополнительную интересную информацию вы сможете почерпнуть из видео ниже:

Что делать, если не работает спидометр ВАЗ-2114

Если вышел из строя спидометр ВАЗ-2114, необходимо, прежде всего, понять причину поломки. По словам специалистов, чаще всего неисправным является датчик скорости движения Лады, находится он на коробке передач. Посмотрите на правый внутренний ШРУС, устройство завернуто на коробку привода и насчитывает приспособление 2 шестеренки, сконструированные из пластмассы.

Чтобы проверить функционирование датчика скорости, необходимо воспользоваться бортовым компьютером, ваша задача – включить самодиагностику. Неисправность может состоять в отсутствии контакта, который находится в колодке разъема, что происходит во время попадания под корпусную основу жидкости. Возможен также вариант, когда провод, который подходит к измерителю, оборвался, или нет напряжения в питающем контакте.

Читать еще:  Схема головки блока цилиндров ваз 2108

Использовать бортовой компьютер нужно, но при отсутствии адекватного функционирования спидометра на ВАЗ-2114 код ошибки не дает конкретного ответа. Чтобы его получить, придется провести проверку датчика собственными руками.

Как проверить датчик спидометра своими руками

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

  1. Откройте крышку капота ВАЗ-2114.
  2. Избавьтесь от адсорбера, так работать будет комфортнее.
  3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
  4. Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

  1. Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится.
  2. Поломки сопровождают и пластиковый шток.
  3. Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего.

Вот почему еще на этапе отсутствия поломок специалисты СТО рекомендуют заняться заменой пластмассовых деталей на металлические.

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности:

  1. ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.
  2. Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр».

Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Инструкция по замене датчика скорости ВАЗ-2114

Пошаговая замена датчика скорости своими руками не представляет особых сложностей, для этого заранее подготовьте такой перечень инструментов:

  • отвертка с крестовым и плоским наконечником;
  • плоскогубцы;
  • ключи разной величины.

Следуйте пошаговой инструкции замены спидометра:

  1. Отсоедините клеммы, идущие от аккумуляторного устройства.
  2. Извлеките из авто воздушный фильтр и патрубок, отвечающий за впуск.
  3. Снимите с датчика клемму.
  4. Если провод на спидометре выполнен в виде троса, тогда отсоедините его от измерителя.
  5. Участок, где монтирован датчик, необходимо очистить от загрязнений и пыли, только после этого приступайте к снятию старого изделия при помощи инструментов.
  6. Снимите фиксирующую гайку, к работе с ней идеально подходит ключ, рассчитанный на 22, если подходящего инструмента нет под рукой, можно обойтись пальцами.

Если в ВАЗ-2114 встроен датчик скорости по 3-му типу, тогда изготовитель машины установил спидометр прямо в коробке передач. Устройство сначала очищают от масла, после изъятия учетного приспособления посадочную область закрывают. Новый датчик монтируют по той же инструкции, только в обратном порядке.

Какими еще могут быть причины неисправности спидометра ВАЗ-2114

Если спидометр работает, но при этом некорректно – например, прыгает во время передвижения авто стрелка или застывает в одном положении, устройство все равно подлежит починке, иначе спидометр вскоре станет неисправным полностью.

Причины, которые могут повлечь выход из строя спидометра:

  1. Неисправен привод, но тогда замирает и бортовой компьютер. При самодиагностике появляется сигнал Check E
  2. Стрелка не двигается с показателя «0», если изношено или блокировано перемещение тросика привода, расположенного внутри обмотки. Как менять датчик скорости, было подробно описано выше.
  3. Если не поступает сигнал, возможно, окислились контакты на фишке измерителя или разорвался пыльник, в устройство проникла вода, грязь, пыль. Если контакты визуально выглядят неплохо, достаточно сбрызнуть их преобразователем ржавчины.

Осталось оценить функционирование электропривода. Проведите диагностику, созданную конструкторами ВАЗ-2114 еще на заводе. Для этого нажмите клавишу одометра и одновременно включите зажигание, режим 1, а затем уберите руку с кнопки одометра. Если на дисплее отразился код ошибки 24, значит, нет сигнала с датчика скорости.

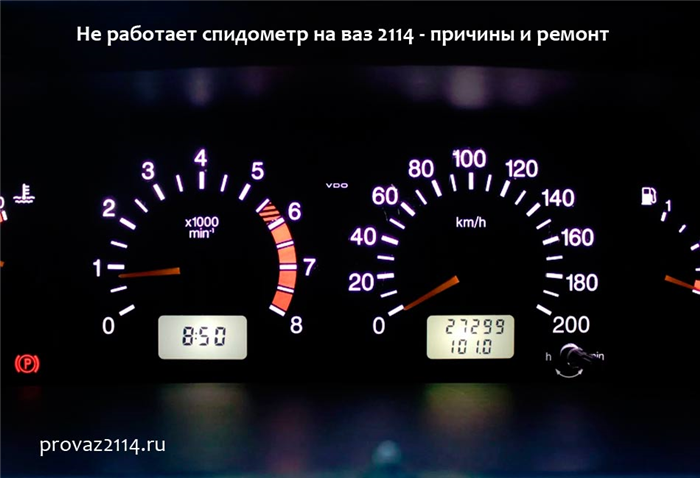

Не работает спидометр на ваз 2114

В современной динамичной обстановке водитель обязан постоянно контролировать скорость движения автомобиля, соблюдать требования знаков. Правила дорожного движения однозначно запрещают эксплуатацию транспортного средства с неисправным спидометром. В статье пойдет речь об устройстве спидометра на ваз 2114 инжектор, методах определения, устранения поломок.

Устройство спидометра на ваз 2114 инжектор

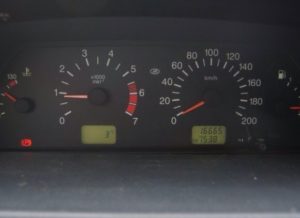

Спидометр выполняет функции отображения скорости перемещения автомобиля.

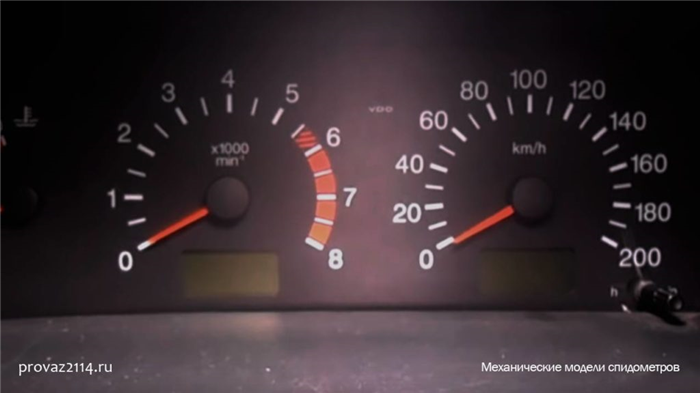

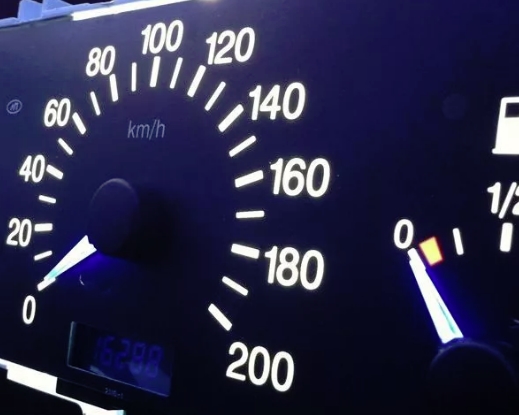

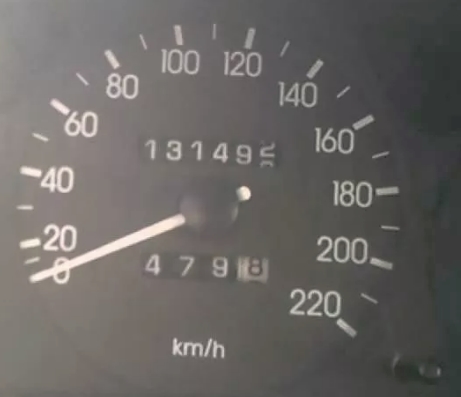

Механические модели спидометров

  • Изначально автомашины ваз комплектовались прибором механического типа. Водитель на панели видел стрелку скорости на цифровой шкале.
  • Счетный механизм, состоящий из пластмассовых шестеренок с различным передаточным числом, накапливал пройденное расстояние. Производил вращение механизма измерителя привод, представляющий собой гибкий вал.
  • Защитный кожух, сохраняющий внутри упругий, жесткий тросик, одним концом входящий в зацепление червячного механизма, закрепленного на выходном валу коробки переключения передач (на полно приводных моделях – раздаточной коробки), другим – в гнездо обратной стороны приборной панели.
  • Быстрее вращались шестерни КПП – скорее вокруг своей оси крутился трос, вращая магнит прибора. Под воздействием магнитного потока металлическая пластина проворачивалась. Преодолевалась упругость спиральной пружины, отклонялась стрелка.
  • При остановке автомашины круговое движение магнита прекращается, пластина теряет влияние поля, пружина возвращает стрелку к нулевой отметке. Шестеренки счетного механизма перестают считать.

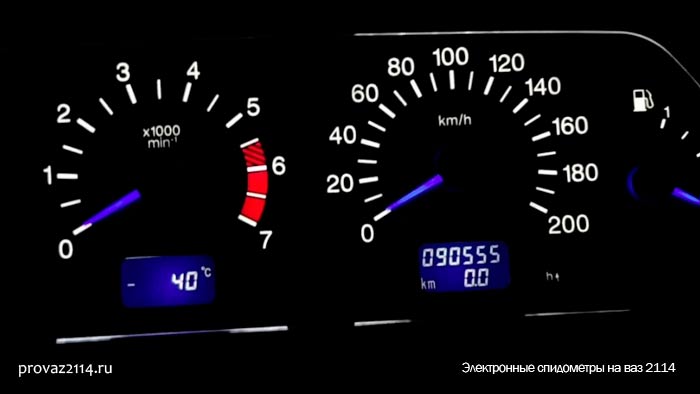

Электронные спидометры

На смену механическому принципу измерения пришли электронные методы. Упор делается на бесконтактные способы съема информации, исключающие износ трущихся деталей.

Существует несколько вариантов, применяемых в автомобилестроении.

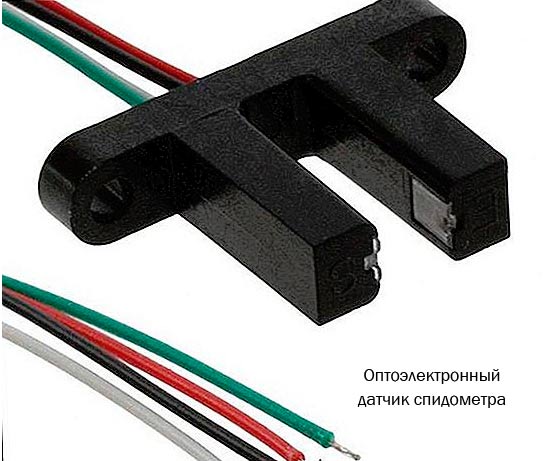

  • Оптоэлектронный. Механическая часть аналогична предыдущему описанному устройству. Электронная схема содержит передатчик света, фотоприемник, согласующие радиодетали. Электрические импульсы формирует вращающийся диск, пропуская световой поток от светодиода к фототранзистору через радиальные пропилы. Один оборот соответствует определенному расстоянию. Скорость определяется путем вычисления частоты следования импульсов в единицу времени.
  • Без троса. Полностью исключены изнашивающиеся детали. На приводную ось, связанную с вторичным валом коробки переключения передач, закрепляется многополюсный магнит. На неподвижном корпусе устанавливается интегральная схема, вмещающая магниторезистор, использующий эффект Гаусса. Сопротивление элемента меняется при попадании в магнитное поле, создавая импульс. Периодичность следования напрямую зависит от быстроты поворачивания, позволяя высчитать скорость перемещения.
  • На эффекте Холла. Металлическая пластина прямоугольной формы, запитанная через две противоположные стороны постоянным напряжением, пронизываемая линиями магнитного поля под углом 90 градусов, вырабатывает на оставшихся гранях напряжение Холла. Изменение магнитного потока (появление, пропадание) формирует последовательность импульсов, преобразовываемое в показания спидометра. Данный вариант применяется в автомобилях ваз 2114.
Читать еще:  Разболтовка ваз приора r14

Возможные неисправности спидометра ваз 2114

Основная, исторически сложившаяся, функция спидометра остается необходимой только для выполнения правил дорожного движения. Информация о скорости движения автомобиля используется электронным блоком управления для поддержания стабильных режимов подачи питающей смеси.

Симптомы

Характерными признаками, свидетельствующими о некорректном функционировании, поломке измерителя скорости, являются:

  • перегорел предохранитель F19 в монтажном блоке;
  • червячная передача, выполненная из пластмассы, разрушается (червяк, шестеренки);
  • отломался конец троса, заходящий в зацепление передаточного механизма КПП;
  • перегнулся, разрушился кожух троса;
  • обрыв сигнального, питающего проводов датчика скорости;
  • окислились, пропали контакты в разъеме;
  • проблемы с электроникой датчика;
  • вышел из строя спидометр на приборной панели;
  • выполнена замена колес с другим наружным диаметром;
  • прибор заменен другим, не сделана калибровка;
  • датчик скорости не соответствует передаточному числу редуктора (внешнее отличие по цвету).

Диагностика устранение неисправностей

Автомобили ваз 2114 выпускались в различной комплектации. Целесообразно рассмотреть все возможные модификации автомашины, варианты тестирования.

К диагностическим проверкам относится:

  • визуальный осмотр элементов конструкции;
  • испытания при помощи измерительных приборов.

Условно процесс поиска места поломки разделяется на три этапа:

  • осмотр, тестирование узла, подключенного на КПП (датчик скорости, трос, шестерни);
  • соединительные элементы (трос, провода);
  • приборная панель в салоне (спидометр).

Для выполнения обследования, ремонта понадобятся следующие инструменты, приборы, материалы:

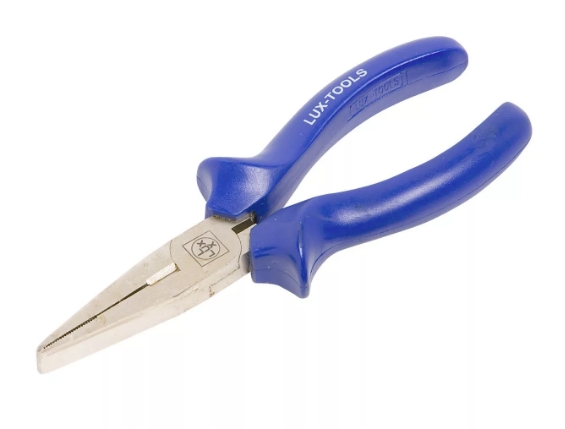

Плоскогубцы

Отвертка

Мультиметр

Электрическая дрель, шуруповерт

Фонарик

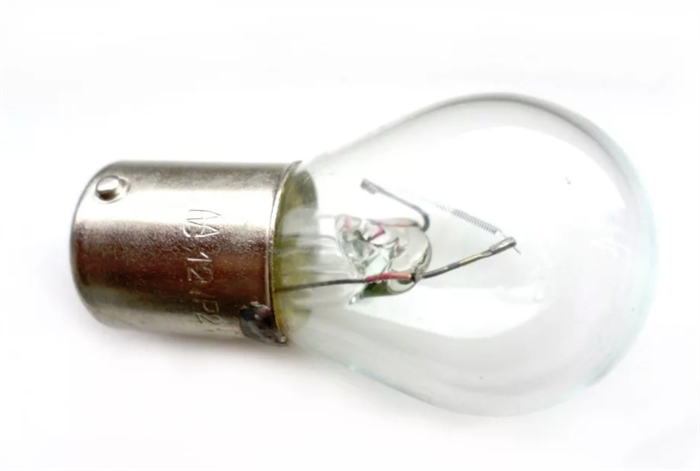

Самодельная контрольная лампочка (обычная лампа на 12 вольт, два одинарных провода длиной 50 сантиметров, припаянных к контактам, цоколь изолирован).

Удобнее выполнять работы в гараже, установив автомобиль на смотровую яму. Может понадобиться электрическая розетка. В первый раз желательно видеть места подключения разъемов, тросов. Повторно ремонтные мероприятия (отключение разъема, откручивание крепления кожуха) возможно, производить вслепую, на ощупь.

Датчик скорости представляет собой изделие, выполненное в виде продолговатого пластмассового корпуса. Существует несколько модификаций.

  • Торец изделия выполнен в виде гайки, через ось которой проходит сердечник привода, подключаемый к КПП. Внутрь устройства вмонтирована электронная плата. Другая торцевая сторона изготовлена двумя способами.
  • Старый, переходной вариант. Стыковочное гнездо выведено на проводах. На корпусе предусмотрено место подключения троса (для электронных спидометров не применяется), закрытое защитным колпачком.
  • Новый вариант. Трех контактный разъем прямоугольной (стандарт фирмы Bosh), овальной (Январь 4, GM) формы встроен в корпус прибора.

Алгоритм пошаговой локализации неисправности:

  1. Включить зажигание. Приборы не светятся. Выключить. Проверить, при необходимости, заменить соответствующий предохранитель. Повторить попытку — индикаторы горят. Проехать, наблюдая за стрелкой измерителя скорости. Ситуация не улучшилась – продолжить проверки.
  2. Разобраться с местоположением датчика. Получить доступ к коробке переключения передач со стороны подключения датчика. Сверху, под капотом в моторном отсеке расположены воздуховоды, жгуты проводов. Без демонтажа системы очистки, подачи воздуха поработать с прибором невозможно. При отсутствии смотровой ямы придется заниматься разборкой. Визуально рассмотреть место установки без дополнительных манипуляций гаечными ключами, отверткой получится, находясь под машиной.
  3. Получен визуальный контакт с КПП. Нажать на проволочную пружинящую защелку – фиксатор, отсоединить разъем от датчика, не прикладывая особого усилия, исключая механическую поломку. Осмотреть контакты. Признаки грязи, окисления удалить, почистить стык. Убедиться в отсутствии повреждения, потертости, обрыва проводов. Подключить обратно, зафиксировать. Проехать, испытать. Отрицательный результат – снова разобрать соединение.
  4. Используя мультиметр, измерить напряжение на контактах 1, 3. Отсутствие питания свидетельствует об обрыве проводки. Провода в автомобиле связаны в жгуты. Для устранения неисправности желательно иметь опыт работы автоэлектрика.
  5. Применяя контрольную лампочку, имитировать движение автомашины. Один провод прикрепить на массу (корпус машины, минусовая клемма аккумуляторной батареи). Часто касаться другим проводом к среднему контакту разъема, вручную формируя импульсную последовательность. Стрелка исправного спидометра должна отклоняться. Отсутствие отклонения – обрыв проводки, неисправность прибора на панели.
  6. Спидометр отреагировал. Выкрутить датчик рукой. Если резьба прикипела – осторожно воспользоваться гаечным ключом. Произвести осмотр. При отсутствии видимых повреждении (возможно наличие посторонних звуков при встряхивании), подключить провод, сердечник привода вставить в патрон дрели. Прокручивая дрелью шток против часовой стрелки, наблюдать изменение скорости. Указатель отклоняется – датчик скорости исправен. Стыковочный узел КПП требует ремонта. Стрелка на нуле – электроника не формирует импульсы. Датчик заменить.
  7. Способы проверки спидометра зависят от типа установленного прибора. Электронный прибор проверяется путем подачи на контакты колодки электрических импульсов. Устройство старого типа испытывается прокручиванием тросика вручную. Легкое вращение – обрыв троса. Отсутствие реакции стрелки – панель требует замены.
  8. На переходных моделях ваз 2114 осматривается, проверяется трос спидометра, место подключения к КПП. Неисправное изделие подлежит замене.
