Зазоры клапанов ваз 21099

Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе.

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Тепловой зазор на двигателях автомобилей ВАЗ 2108, 2109, 21099 для впускных клапанов должен составлять 0,15 – 0,25 мм , для выпускных 0,30 – 0,40 мм .

Необходимые инструменты

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа.
— Снимаем корпус воздушного фильтра.
— Снимаем кронштейн тяги привода дроссельной заслонки.
— Снимаем клапанную крышку двигателя.
— Снимаем защитную крышку ГРМ.
— Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

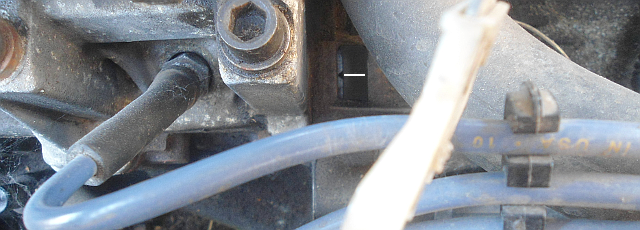

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

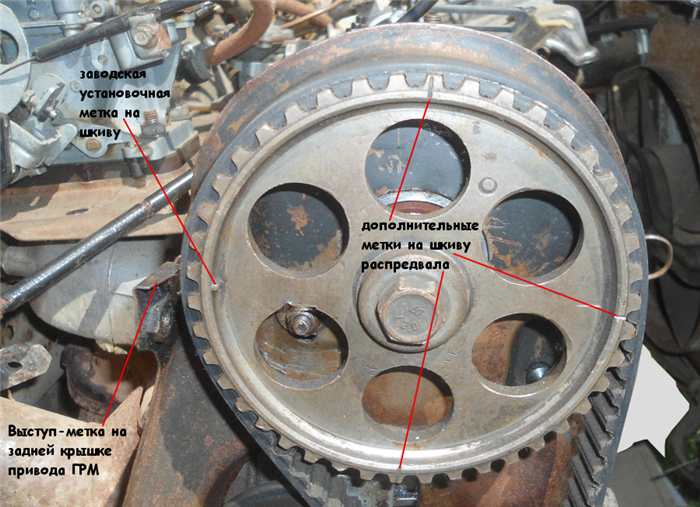

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

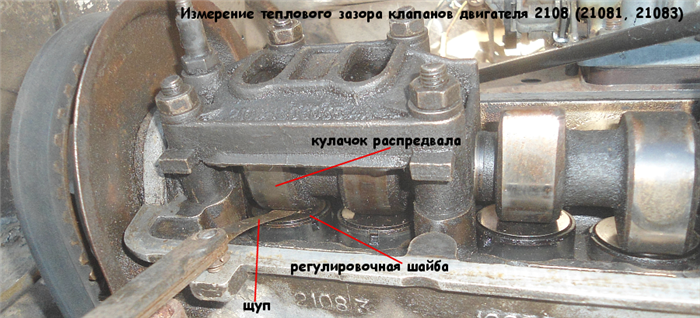

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

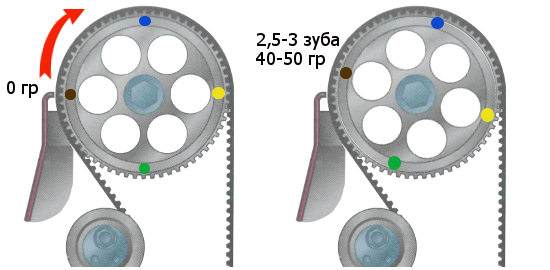

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-50 0 (2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

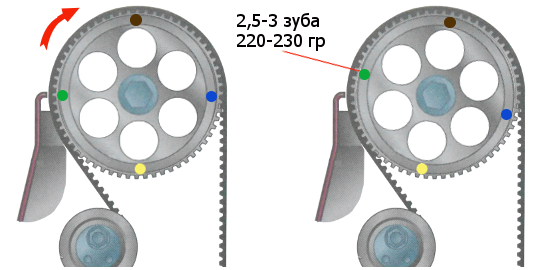

— Поворачиваем коленчатый вал на пол-оборота — 220-230 0 .Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

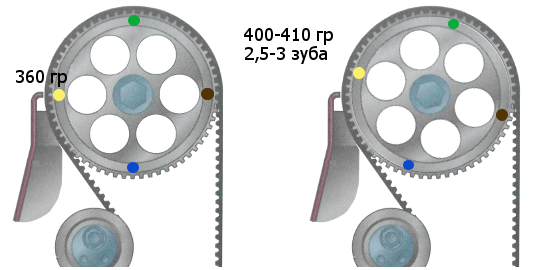

— Поворачиваем коленчатый вал еще на пол-оборота — 400-410 0 . Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-590 0 . Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

Сверяем полученные измерения тепловых зазоров с требуемыми. Если все в норме, заканчиваем работу, собираем все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к обгоранию кромок тарелок клапанов, «выстрелам» в карбюратор, «выстрелам» в глушитель, перегреву двигателя.

— «Стучат» клапана при увеличенных тепловых зазорах.

Еще статьи по клапанному механизму автомобилей ВАЗ 2108, 2109, 21099

Читать еще:  Ваз классика замена суппорта

ЗАЗОРЫ КЛАПАНОВ ВАЗ 2109, РАЗМЕРЫ И РЕГУЛИРОВКА

Здравствуйте, дорогой читатель блога RtiIvaz.ru! В этой статье рассмотрим способы замера зазоров клапанов ВАЗ 2109 и методы регулировки. В процессе эксплуатации автомобиля, особенно при сильных нагрузках на двигатель, иногда вдруг появляются цокающие звуки. Чаще всего это происходит вследствие износа кулачков распределительного вала и торцов стержней деталей газораспределительного механизма, которые находятся в головке блока цилиндров. Значит, пришло время заняться очередной приятной работой, а именно: регулировкой зазоров газораспределительного механизма! Для начала рассмотрим, как выглядит эта деталь газораспределительного механизма: Впускные и выпускные клапаны.

Впускные клапаны служат для подачи воздушно-топливной смеси (в случае карбюраторного двигателя). А если двигатель инжекторный, то они служат для подачи воздуха. Топливо, в таких двигателях дозировано подают форсунки.

По конструкции клапаны впускной и выпускной системы имеют некоторые отличия. Эти отличия заключаются во внешнем виде и в материале, из которых они изготовлены! Для впускной системы требования к качеству материала не столь жёсткие.

А вот в выпускной системе присутствуют высокие температуры, поэтому эти детали изготовлены с применением жаропрочных материалов.

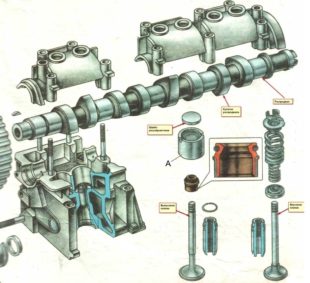

На нижеследующем рисунке мы рассмотрим, из чего же состоит вся эта система:

Как вы видите, основную роль в газораспределительном механизме имеют следующие детали:

  1. Распределительный вал с кулачками.
  2. Клапаны впускные и выпускные.
  3. Регулировочные шайбы.

Взаимодействие деталей газораспределительного механизма

Распределительный вал, вращаясь, кулачками нажимает на шайбы регулировочные, которые находятся в толкателях, установленных на торцах стержня клапана. Тем самым толкая детали, шляпки которых находятся в сёдлах клапанов. Седла и шляпки очень точно притёрты друг к другу, это сделано для того, чтобы в момент, когда шляпка детали полностью садится, в седло образуется герметичное соединение. Канал полностью перекрывается.

Вот поэтому-то двигатель и работает устойчиво и выдает требуемую мощность, экономя топливо. В процессе работы двигателя рабочая поверхность кулачков изнашивается, они теряют свои размеры, и зазоры увеличиваются.

Из-за этого шляпки не полностью прилегают к своим сёдлам, вследствие этого теряется герметичность соединения седло-шляпки. Для того чтобы восстановить эту герметичность и требуется регулировка зазоров клапанов ВАЗ. Для этого применяются регулировочные шайбы. Сами эти шайбы имеют круглую форму и диаметр по окружности такой же, как у толкателя (поз.А на рисунке выше). На фото ниже представлены некоторые образцы этих круглых шайб: Здесь представлены восемь шайб разной толщины. Толщина пишется на самой шайбе в миллиметрах. Зазоры клапанов регулируются подбором шайб нужной толщины. Иногда приходится несколько раз менять эти шайбы, каждый раз вставляя шайбу другой толщины, до тех пор, пока зазор клапана не примет нужный размер.

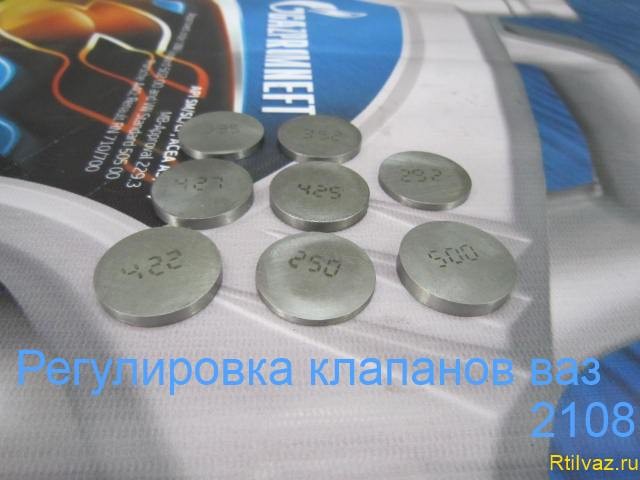

Обычно продаются они, наборами начиная от толщины 3мм, следующий размер 3,05мм. И так через каждые 0,05мм, до размера 5мм.

Особенности регулировки и размеры

Главное условие в этом деле, двигатель должен быть холодным. Т.е. температура его должна быть не более 20 градусов Цельсия.

Дальнейшие действия мы будем производить, смотря на рисунок, расположенный ниже. Для удобства работы свечи зажигания лучше выкрутить! Так будет легче приводить в действие все механизмы и валы, задействованные в этом процессе, поскольку компрессия будет отсутствовать. Поворачиваем коленвал так, чтобы метка на шкиве распредвала совпала с меткой на задней крышке зубчатого вала (усиком).

Надо сразу же рассмотреть остальные метки в районе коленчатого вала. Они должны быть расположены именно так, как показано на рисунке. Это значит, что поршень первого цилиндра установился в положении в.м.т. Дальше надо повернуть коленчатый вал примерно на сорок — пятьдесят градусов, это нужно для того, чтобы кулачки распредвала, повернулись от толкателей.

При помощи щупов надо измерить зазоры 1-го, 2-го, 3-го и 5-го клапанов. Зазоры на 2-м и 3-м клапанах д.б. (0,2+-0,05мм.). На 1-м и 5-м клапане зазор д.б (0,35+-0,05мм). Если некоторые зазоры не соответствуют норме, то их приводят к необходимым размерам заменой регулировочных шайб, подбирая их до тех пор, пока цель не будет достигнута.

После этого надо повернуть коленчатый вал на 360 градусов, т.е. на один полный оборот и проверить зазоры на 4-м, 6-м, 7-м и 8-м клапанах. На 4-м и 8-м цилиндрах зазор д.б. (0,35+-0,05мм). На 6-м и 7-м цилиндрах, зазор д.б. (0,2+-0,05мм). Ну и соответственно, если есть неправильные зазоры, исправляем их тем же способом, как и в первый раз.

ЭПИЛОГ

Работу мы сделали правильно. Устанавливаем детали, которые мы сняли в обратном порядке. Заводим мотор. С наслаждением слушаем шёпот исправного двигателя, садимся в машину и делаем пробный пробег, меняя режимы езды. Удостоверимся, что двигатель работает ровно и отрегулированные клапана ваз 2109 не стучат.

На этом, дорогие читатели блога RtiIvaz.ru, разрешите откланяться и пожелать вам приятной езды на своей любимой ласточке ваз 2109.

Смотреть видео

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Зазор клапанов обязательно должен быть, но минимален, а иначе, при отсутствии зазора клапана не смогут закрываться надежно. В этом случае появиться разгерметизация в цилиндрах и мощность ощутимо упадёт, а выпускные клапана начнут прогорать. С другой стороны, зазор увеличен – не смогут полностью открываться клапана во время работы двигателя, тем самым мощность опять же упадёт, потому что двигатель не сможет запитать в себя топливно-воздушную смесь, т.к. клапана открываются не полностью. Более того, клапана могут греметь при большом зазоре, а после их регулировки, когда заведёте мотор, сразу же ощутите, как он тише станет работать и уже в будущем будете понимать, когда пришло время для регулировки клапанов на автомобиле.

Читать еще:  Защита аккумулятора ваз 2107

Примечание!
Вам понадобятся следующие инструменты: пинцет, отвёртка, набор всевозможных ключей (гаечных, накидных и т.д.), набор щупов (приобретается в автомагазине или на авторынке) и микрометр.

Краткое содержание:

Местонахождение клапанов

Так просто вы их увидеть не сможете, придётся снять головку блока цилиндров с автомобиля, после снятия перед вами появится распределительный вал и его кулачки, под кулачками распредвала находятся восемь клапанов (вернее их регулировочные шайбы, а под ними находятся толкатели, и под толкателями сами клапана), которые вам и нужно отрегулировать. Кулачки вала и шайбы клапанов, за счёт которых осуществляется регулировка зазора, указаны стрелками. Под каждой стрелкой стоит цифра, обозначающая номер клапана, по этим номерам вы и будете регулировать их, поэтому не забывайте про это фото по мере прочтения статьи.

Когда регулировать клапана?

Зазор у них увеличивается по мере того, как вы водите автомобиль, к примеру, жесткая манера езды потребует регулировку уже через тысяч 30, спокойная езда – тысяч через 40 нужно будет задумываться о регулировке. Обязательно производить регулировку купив Б/У автомобиль (немногие регулирует клапана перед продажей), особенно, услышав громкий звук работы двигателя (клапана стучат). Вообще, проще всего понять надо ли регулировать клапана – проверить их зазор: достаточно снять крышку головки блока цилиндров с двигателя автомобиля и с помощью наборов щупов проверить у всех клапанов на автомобиле зазор.

Регулируем клапана на ВАЗ 2108-ВАЗ 21099

Примечание!
Регулировка производиться на тёплом двигателе автомобиля (+20 °С и выше), зимой во время холодов, то обязательно в начале прогрейте двигатель и быстренько, пока он полностью не остыл, отрегулируйте клапана. Существует нюанс, придётся изначально запастись регулировочными шайбами ,ведь вы не знаете какие размеры шайб именно нужны. Шайбы в начале извлекают и смотрят на размеры и подбирают новые. Вам второй автомобиль понадобиться (например,такси, друг), чтобы до автомагазина доехать и купить новые шайбы. Соответственно, не рекомендуем данный способ регулировки, лучше найдите тёплое место, автомобиль постоит, нагреется, заодно и двигатель станет комнатной температуры, допустимой для регулировки.

1) Снимите крышку головки блока цилиндров с двигателя автомобиля, предварительно запаситесь прокладкой крышки: старая всегда обжимается и портиться (трескается, деформируется) со временем. Подробное описание процесса читайте в статье: «Замена прокладки крышки головки блока цилиндров на автомобиле».

2) Теперь два боковых болта и 1 центральный с помощью гаечных ключей либо воротка с накидной головкой выверните (показано на фото ниже). Снимите пластмассовую крышку и отложите в сторонку.Совместите между собой две метки, а именно метку шкива распредвала (указана синей стрелкой) и метку на задней крышке (указана зелёной стрелкой). Существует множество способов соединения меток, рекомендуем воспользоваться следующим:

  • вывесить переднее колёсо (любое);
  • включить четвёртую передачу;
  • проворачивать колесо вперёд по ходу движения автомобиля до момента соединения меток.
  • включаете 4-ю передачу;
  • собственными силами передвигаете потихоньку автомобиль до совмещения меток.

Третий вариант: берёте в руки здоровенный ключ (вороток с большой накидной головкой удобней всего) и по часовой стрелке проворачиваете болт крепления шкив коленчатого вала. Данный болт находиться достаточно низко и на втором фото после нижнего он указан жёлтой стрелкой.

Примечание!
Провернуть коленвал возможно лишь проворачивая шкив коленчатого вала (цифрой 3) и шкив генератора (цифрой 2). Запрещено проворачивать коленвал за счёт вращения шкива распределительного вала (цифрой 1) Облегчить вращение поможет выворачивание четырех свечей зажигания, с подробностями знакомьтесь в статье: «Замена свеч зажигания на автомобиле»!

3) Затем чистой тряпочкой протрите головку блока цилиндров, особенно месторасположение толкателей клапанов, удалите с них остатки масла. Теперь поверните коленвал ещё на 40-50° (не путать с распредвалом) — у кулачков распределительного вала и толкателей появиться тот самый зазор. Проверяем зазор у первого, второго, третьего и пятого клапана (схема с номерами выше), у выпускных клапанов он должен быть равен (0.35+0.05) мм. Выпускные — первый, четвертый, пятый и восьмой, обязательно запомните. У впускных (0,2+0,05) мм — второй, третий, шестой и седьмой. Проверяются зазоры с помощью специальных щупов. Вставляйте по одному разной толщины между кулачком распредвала, указанного красной стрелкой, и регулировочной шайбой, обозначенной синей стрелкой). Проверните коленвал ровно на 360° (полный оборот) проверьте и по мере необходимости отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапана аналогичным образом.

Читать еще:  Замена цепи двигателя ваз 2106

Примечание!
На нижней фотографии представлена шайба регулировки. Присмотритесь к месту, обозначенному стрелкой и увидите надпись с информацией о толщине данной шайбы (3.82 на представленном экземпляре). Толщина измеряется микрометром (значения не всегда на шайбах правильное пишут, а бывает оно вовсе стёрто). Измерив, вы получили значение, к примеру, 3.90. Вспоминаете зазор клапана, у которого вы эту шайбу вынули (0.50 к примеру) и прибавляете к толщине (3.9+0,5 = 4.4). Из полученного значения вычитаем зазор допустимый, нормы были описаны выше). На примере впускного клапана: 4.4 – 0.2 = 4.2 (мм) – значение новой шайбы.

4) Процесс извлечения шайбы не трудоёмкий, придётся нажать на толкатель клапана и немного утопить его Сквозь появившейся зазор сможете вынуть регулировочную шайбу, воспользовавшись отвёрткой (а лучше пинцетом), подцепить в местах присутствия пазов (помечены стрелками на маленьком фото). Вытаскивайте из толкателя и заменяйте на новую, аналогичным образом утопив при этом толкатель и вставив туда новую запчасть. Шайбу вставляйте вниз значением во избежание потертостей на цифрах. Мы настоятельно рекомендуем проверять значения микрометром, т.к. неоднократно сталкивались со случаями расхождения данных, видимо, производитель ошибается.

Примечание!

Проделав работы, проверьте правильность регулировки клапана щупами, регулируйте в случае необходимости. и если нужно будет, снова отрегулируйте их!

Дополнительный видеоролик:
Подборка полезной информации по сегодняшней теме в интересном ролике ниже, приятного просмотра:

Примечание!
Прикрепляем ролик от Жени Травникова о регулировке, о зазорах, кулачках и подобном. Главное – о последствиях неправильных действий. Смотреть начинайте с 17 минуты, (в начале речь ижет о замене ремня ГРМ на автомобиле).

Регулировка клапанов на ВАЗ 21099

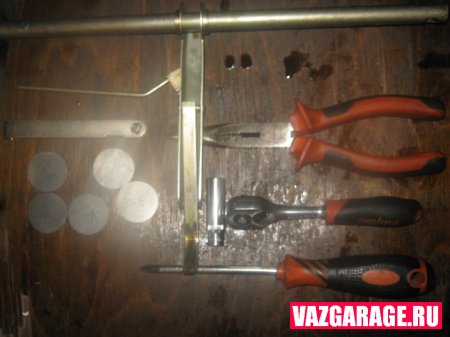

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис, даже при такой довольно несложной операции, как регулировка тепловых зазоров клапанов. На самом же деле эта работа не так уж сложна и ее можно сделать своими руками. Для этого достаточно лишь иметь следующий набор инструментов и приспособлений.

– ключ на 10 для снятия клапанной крышки и кожуха ремня ГРМ;
– домкрат;
– длинногубцы или пинцет;
– приспособление для регулировки клапанов ВАЗ 21099;
– плоская и крестовая отвертки;
– необходимые регулировочные шайбы;
– набор щупов.

Напомним, что в предыдущей статье мы рассматривали как проверить компрессию в двигателе ВАЗ 21099 своими руками. Когда двигатель автомобиля новый и хорошо обкатан, то принято считать, что отличной компрессией будет значение 13 атмосфер. Если пробег превысил двигателя превысил более 100 тысяч километров, то компрессия будет не более 10 атмосфер.

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов.

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже.

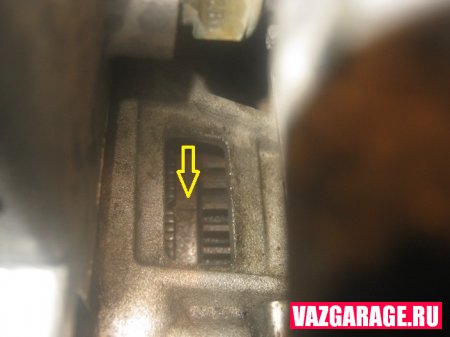

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку.

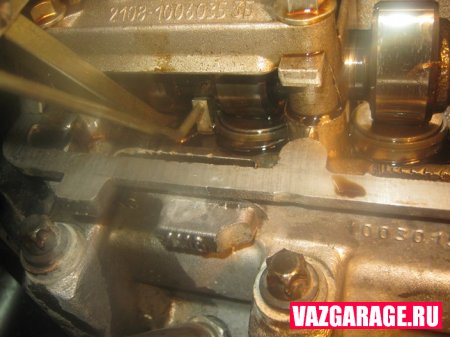

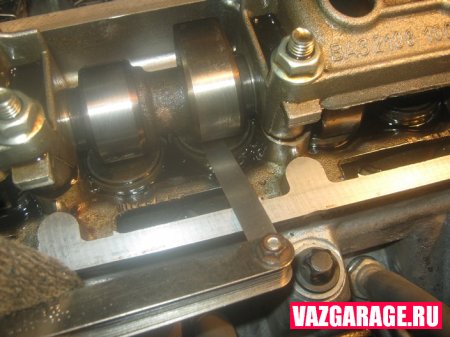

Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева).

Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм. Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.

Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.

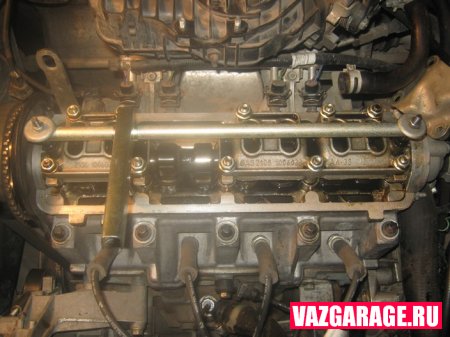

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан.

И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем.

Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу. Для этого очень удобно использовать длинногубцы.

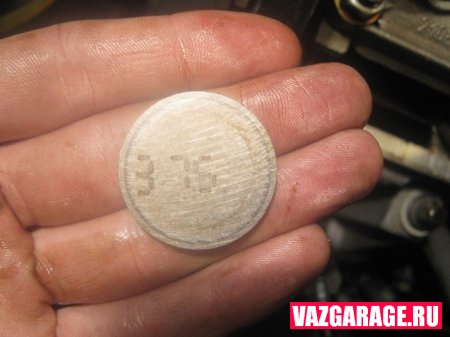

После этого смотрим на ее размер, который указан на задней ее стороне.

Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.

Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.
