Размеры первичного вала ваз 2106

Проектировочный расчет МКПП ВАЗ 2106

ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Тема проекта Проектировочный расчет автомобиля ВАЗ 2106.

1) График внешней скоростной характеристики двигателя автомобиля;
2) График тягового баланса автомобиля;
3) График динамического фактора автомобиля;
4) График характеристик ускорений;
5) График характеристик разгона автомобиля по времени и по пути;
6) График мощностного баланса автомобиля;
7) График топливно-экономической характеристики автомобиля.

Состав: ПОЯСНИТЕЛЬНАЯ ЗАПИСКА, Чертёж

Софт: КОМПАС-3D 12

Автор: Guk19

Дата: 2014-02-19

Просмотры: 7 727

305 Добавить в избранное

Еще чертежи и проекты по этой теме:

Софт: КОМПАС-3D 16

Состав: Чертеж детали

Софт: КОМПАС-3D 13

Состав: МКПП(СБ),Деталировка(корпусная деталь, вал, зубатое колесо), Спецификация, ПЗ

Софт: Компас v13

Состав: Сборочный чертеж(СБ)

Софт: AutoCAD, DWG

Состав: Сборочный чертеж(СБ), Деталировка

Софт: Компас-3D V10

Состав: графики тягово-динамического расчета, сборочный чертеж, детали, спецификации

Автор: Guk19

Дата: 2014-02-19

Просмотры: 7 727

305 Добавить в избранное

КОНСТРУКЦИЯ, РЕМОНТ И ОБСЛУЖИВАНИЕ КОРОБКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ ВАЗ 2106

Коробка переключения передач (КПП) является основным элементом трансмиссии автомобиля. В случае её критической неисправности машина не сможет продолжать движение, а если и сможет, то в аварийном режиме. Чтобы не стать заложником такой ситуации, важно знать основные моменты, касающиеся её конструкции, правил эксплуатации и ремонта.

КПП ВАЗ 2106: ОБЩИЕ СВЕДЕНИЯ

Коробка передач в автомобиле предназначена для изменения значения крутящего момента, передающегося к колёсам машины от коленчатого вала силового агрегата (в нашем случае через карданный вал). Это нужно для обеспечения оптимальной нагрузки на силовой агрегат при движении машины в различных режимах. Автомобили ВАЗ 2106, в зависимости от модификации и года выпуска, комплектовались четырёх- и пятиступенчатыми КПП механического типа. Переключение скоростей в таких устройствах осуществляется водителем в ручном режиме при помощи специально предусмотренного рычага.

УСТРОЙСТВО

Первые «шестёрки» сходили с конвейера с четырехступенчатыми КПП. Они имели четыре передние скорости и одну заднюю. С1987 года ВАЗ 2106 начали комплектовать пятиступенчатыми коробками, с добавленной пятой передней скоростью. Она позволила почти полностью «разгрузить» двигатель машины во время дальних скоростных поездок. Пятиступенчатая КПП была сконструирована на основе четырехступенчатой. Обе эти коробки взаимозаменяемы, а их конструкции во многом похожи.

Четырехскоростная КПП «шестёрки» состоит из:

  • картера с крышками;
  • первичного, промежуточного и вторичного валов;
  • устройства переключения ступеней.

Первичный вал КПП установлен на двух подшипниковых опорах. Один из них (передний) вмонтирован в гнездо на торце коленвала. Задний подшипник находится в стенке картера КПП. Оба подшипника имеют шариковую конструкцию.

Вращение вторичного вала обеспечивается тремя подшипниками. Передний имеет игольчатую конструкцию. Он впрессован в расточку на первом вале. Средняя и задняя подшипниковые опоры установлены в специальном гнезде картера и посадочном отверстии задней крышки соответственно. Они имеют шариковую конструкцию.

На вторичном вале размещены шестерни трёх первых ступеней. Все они зацеплены с шестернями на вале промежуточном. Фронтальная часть вала оснащена специальными шлицами, служащими для крепления муфты синхронизатора третьей и четвёртой скоростей. Также здесь же установлены шестерни заднего хода и привода спидометра. Промежуточный вал также закреплён на двух подшипниках: переднем (шариковом) и заднем (роликовом).

Синхронизаторы ступеней имеют однотипную конструкцию, состоящую из ступицы, муфты, пружин и колец блокировки. Переключение скоростей производится посредством механического привода, который состоит из штоков с вилками, входящими в зацепление с подвижными (скользящими) муфтами.

Рычаг переключения имеет двусоставную конструкцию. Его верхняя и нижняя части соединены при помощи разборного демпфирующего устройства. Это необходимо для того, чтобы упростить демонтаж коробки.

Устройство пятиступенчатой КПП аналогично, за исключением некоторых изменений в задней крышке и конструкции промежуточного вала.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КПП ВАЗ 2106

Главным параметром, определяющим работу КПП, является передаточное число. Этим числом принято считать отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. Ниже в таблице представлены передаточные числа КПП различных модификаций ВАЗ 2106.

Описание конструкции

Коробка передач предназначена для изменения по величине и направлению крутящего момента, передаваемого от двигателя на ведущие колеса.

На автомобиле может устанавливаться пяти- или четырехступенчатая коробка передач. Коробки передач в сборе и большинство их деталей взаимозаменяемые.

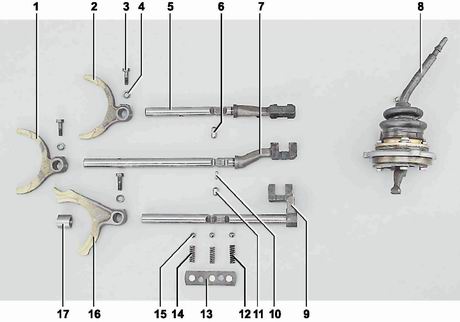

Детали привода переключения передач: 1 — вилка включения III-й и IV-й передач (2101-1702024); 2 — вилка включения I-й и II-й передач (2101-1702024); 3 — болт крепления вилки (2101-1702028); 4 — шайба пружинная 6 (10516470); 5 — шток вилки включения I-й и II-й передач (2107-1702060); 6 — сухарь (2101-1702107); 7 — шток вилки включения III-й и IV-й передач (2107-1702071); 8 — рычаг переключения с механизмом выбора передач (2107-1703080); 9 — шток вилки включения V-й передачи и передачи заднего хода (2107-1702080); 10 — сухарь (2101-1702108); 11 — сухарь (2101-1702109); 12 — пружина фиксатора штока V-й передачи и передачи заднего хода (2108-1702087); 13 — крышка фиксаторов штоков с прокладкой (2101-1702090); 14 — пружины фиксаторов штоков (2101-1702087); 15 — шариковые фиксаторы (2101-1702077); 16 — вилка включения V-й передачи и передачи заднего хода (2107-1702028); 17 — втулка дистанционная (2101-1702084-10)

Пятиступенчатая коробка передач состоит из стальной передней крышки (установленной в картере сцепления) и отлитых из алюминиевого сплава картера и задней крышки. Соединения картера коробки с задней крышкой и картером сцепления уплотнены прокладками. Спереди на семи шпильках коробки передач установлен картер сцепления, который крепится к коробке гайками с пружинными шайбами, а сзади коробка передач крепится на двух шпильках к опоре силового агрегата.

Передняя крышка коробки запрессована в картер сцепления. В полости крышки установлен сальник первичного вала. В торцовой стенке крышки имеется отверстие для отвода масла, вытекающего из картера коробки в случае повреждения или износа сальника.

В картере коробки передач установлены: первичный и вторичный валы с шестернями и синхронизаторами, промежуточный вал и детали привода переключения передач. В левой боковой стенке картера выполнено заливное отверстие, закрытое пробкой с конической резьбой. Снизу картер закрыт крышкой, отштампованной из стали и закрепленной на десяти шпильках гайками. В крышке имеется сливное отверстие, закрытое пробкой с конической резьбой и постоянным магнитом. Полость картера сообщается с атмосферой через отверстие сверху в передней стенке картера и сапун, установленный на картере сцепления. В задней стенке картера выполнено отверстие для прохода масла в полость задней крышки. Объем масла, заливаемого в коробку передач, равен 1,6 л.

Привод переключения передач — механический. Он состоит из рычага переключения передач, механизма выбора передач, трех штоков с вилками, фиксаторов и замкового устройства. К верхней части рычага на резьбе крепится рукоятка. Стержень рычага соединяется с его нижней частью через эластичные втулки демпфера, которые поглощают вибрацию и обеспечивают мягкое включение передач. Корпус рычага в сборе с механизмом выбора передач и корпусом шаровой опоры закреплен сверху на шпильках задней крышки тремя гайками. Сферическая часть рычага подвижно установлена в корпусе шаровой опоры. Нижняя часть рычага заходит в паз одного из штоков. Рычаг, поворачиваясь в шаровой опоре, воздействует на шток, перемещая его и вилку, закрепленную неподвижно на штоке. Шток вилки включения I-й и II-й передач и шток вилки включения III-й и IV-й передач подвижно установлены в отверстиях передней и задней стенки картера. Шток вилки включения V-й передачи и передачи заднего хода установлен в отверстии, выполненном в приливе задней стенки картера. Штоки удерживаются в нейтральном или включенном положениях шариковыми подпружиненными фиксаторами, для которых в каждом штоке выполнено по три гнезда. Фиксаторы с пружинами расположены во втулках, запрессованных в отверстиях картера и закрытых общей крышкой. Для исключения одновременного включения нескольких передач (перемещения штоков) привод имеет замковое устройство, состоящее из трех сухарей, расположенных в отверстиях штока III-й и IV-й передач и задней стенки картера.

Задняя крышка установлена на шести шпильках и закреплена гайками с пружинными шайбами. На левой стороне задней крышки закреплен привод спидометра, ведомая шестерня которого входит в зацепление с винтовой шестерней привода, установленной на шлицах задней шейки вторичного вала.

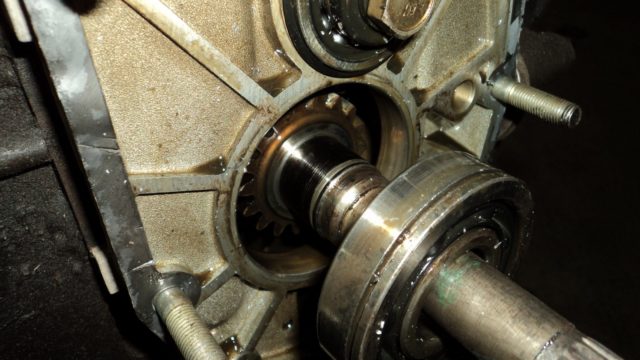

Первичный вал изготовлен заодно с косозубой шестерней постоянного зацепления. На задний поясок вала напрессован, а затем приварен прямозубый венец синхронизатора IV-й передачи. На венце IV-й передачи установлено подпружиненное блокирующее кольцо синхронизатора, закрепленное стопорным кольцом. Зубья внутреннего венца кольца синхронизации заходят в зацепление с зубьями синхронизатора IV-й передачи. На передней части вала выполнены шлицы, на которых расположен ведомый диск сцепления. Вал вращается в двух шариковых подшипниках; передний расположен в торце коленчатого вала, а задний — в передней стенке картера коробки передач. Установочное кольцо в канавке внешнего кольца заднего подшипника предотвращает осевое смещение вала. Вторичный вал, находящийся на одной оси с первичным валом, вращается в трех подшипниках. Передний роликовый подшипник расположен в расточке торца первичного вала, промежуточный шариковый — в задней стенке картера. Задний роликовый подшипник установлен в гнезде задней крышки и снаружи уплотняется сальником. На заднем шлицевом конце вторичного вала крепится фланец эластичной муфты карданного вала. На вторичном валу подвижно установлены шестерни передач с синхронизаторами. Они выполнены в виде единого блока

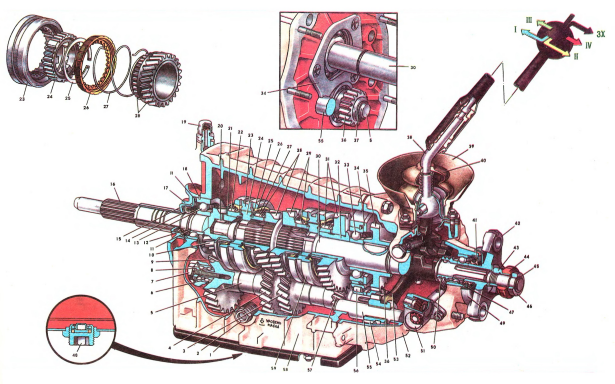

Валы и шестерни пятиступенчатой коробки передач: 1 — промежуточный вал (2107-1701050); 2 — передний подшипник промежуточного вала (2101-1701068): 3 — задний подшипник первичного вала (2101-1701033); 4 — первичный вал с шестерней IV-й передачи (2105-1701020); 5 — муфта синхронизатора III-й и IV-й передач (2101-1701116); 6 — ступица муфты синхронизатора (2101-1701119); 7 — муфта синхронизатора I-й и II-й передач (2101-1701116); 8 — ступица муфты синхронизатора (2101-1701119); 9 — передний роликовый подшипник вторичного вала (2101-1701108-01); 10 — вторичный вал (2107-1701105-10); 11 — промежуточный подшипник вторичного вала (2101-1701190); 12 — задний подшипник вторичного вала (20715580); 13 — муфта синхронизатора V-й передачи (2107-1701176); 14 — ступица муфты синхронизатора (2108-1701148); 15 — шестерня передачи заднего хода (2107-1701140); 16 — шестерня с синхронизатором V-й передачи (2107-17011157); 17 — шестерня привода спидометра (2106-1702158); 18 — блок шестерен V-й передачи и передачи заднего хода (2107-1701157); 19 — подшипник блока шестерен (2108-1701031-04); 20 — промежуточная шестерня заднего хода (2121-1701080); 21 — ось промежуточной шестерни заднего хода (2107-1701092); 22 — задний подшипник промежуточного вала (2107-1701073-02); 23 — шестерня с синхронизатором I-й передачи (2105-1701112); 24 — шестерня с синхронизатором II-й передачи (2101-1701127); 25 — шестерня с синхронизатором III-й передачи (2101-1701131)

косозубой шестерни передачи и зубчатого венца синхронизатора, с закрепленными на них блокирующими кольцами. Шестерни передач находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала и блока шестерен V-й передачи, и передачи заднего хода.

Промежуточный вал выполнен в виде блока из четырех шестерен и вращается в подшипниках, установленных в передней и задней стенках картера. Шестерня привода промежуточного вала находится в постоянном зацеплении с шестерней первичного вала. К заднему концу промежуточного вала болтом крепится блок шестерен V-й передачи и передачи заднего хода. Другим концом блок опирается на подшипник в стенке задней крышки картера коробки передач.

На шлицах вторичного вала между задней стенкой картера и шестерней V-й передачи установлена шестерня передачи заднего хода. Соединение шестерен заднего хода осуществляется через промежуточную шестерню, установленную на оси, с возможностью осевого перемещения. Ось закреплена гайкой на задней стенке картера. В кольцевой паз шестерни входит вилка включения передач, при перемещении которой промежуточная шестерня заходит в зацепление с шестернями заднего хода.

На вторичном валу неподвижно установлены ступицы муфт синхронизации. Выступы на внутренней поверхности ступиц муфт синхронизации I-й — II-й и III-й — IV-й передач заходят в три проточки на валу, а ступица муфты V-й передачи надета на шлицевую часть вала. На внешний зубчатый венец ступицы своим внутренним зубчатым венцом надета муфта синхронизации передач, образующая с муфтой зацепление.

Вилки переключения передач входят в кольцевые проточки на внешней стороне муфт синхронизации. При перемещении штока вилка смещает муфту. Муфта, воздействуя на блокирующее кольцо синхронизатора, сдвигает его. Под действием сил трения, возникающих между муфтой и блокирующим кольцом синхронизации, скорость вращения шестерни и ступицы выравнивается. Зубья на муфте синхронизации передач входят в зацепление с зубьями венца синхронизации передачи. Момент передается от шестерни через муфту и ступицу на вторичный вал.

Четырехступенчатая коробка передач отличается формой задней крышки. В коробке передач отсутствуют ведомая шестерня с синхронизатором и муфта синхронизации V-й передачи. Ведущая шестерня заднего хода закреплена на хвостовике промежуточного вала с помощью стопорного кольца.

КПП на ВАЗ 2106: схема, размеры, как снять и поставить

Коробка передач ВАЗ 2106 надежная, долговечная, но не вечная. Во многом рабочий ресурс зависит от качества трансмиссионной технической жидкости. За регулировку скорости вращения отвечает КПП.

Устройство коробки передач ВАЗ 2106

Коробка для ВАЗ 2106 КПП с конструктивной точки зрения понятная и простая. В ее состав входит набор валов, картерная часть, механизмы переключения. На первичном валу крепят посаженную глубоко шестеренку – она входит в сцепление с другими механизмами. Вал начинает вращаться в результате приведения в действие пары подшипников, располагающихся в задних и передних частях, передний фиксирует гнездо коленвала с торцевой части. Задний помещают внутрь картерной части, уплотняют сальниковым слоем. Наличие его обязательно, поскольку в картер заливают масляные смеси.

Вторичный вал коробки передач ВАЗ во вращение приводит набор из нескольких подшипников игольчатого типа. В передней части узла жестко фиксируют внутри гнезда вала (первичного), шариковый подшипник в центральной части заглубляют в гнездо посадки картера, задний запрессовывают сзади по стенке. Утечкам, которых в норме быть не должно, препятствует сальниковая часть.

Промежуточный ВАЛ коробки ВАЗ 2106 – это вал с блочным набором шестерен, вращается на паре подшипников. В передней части крепят шариковый, сзади роликовый цилиндрический. Сбоку идет шестерня, ход движения обратный. Синхронизаторы конструктивно одинаковые, включают муфты, пружины, ступицу, блокираторы-кольца.

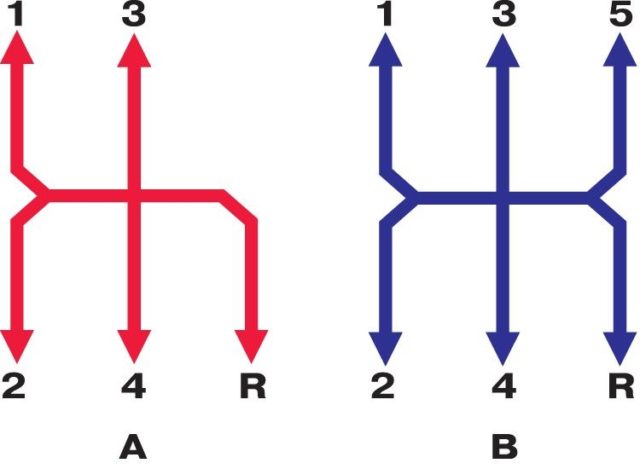

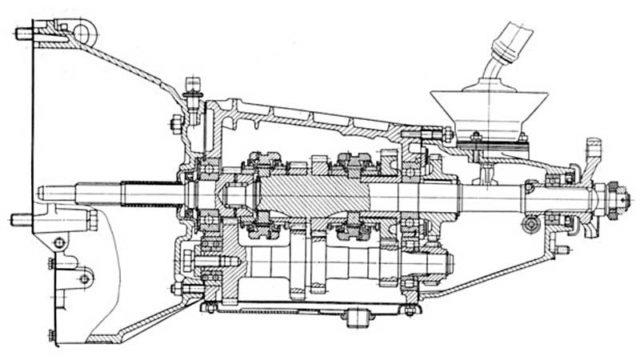

Схема КПП ВАЗ 2106

ВАЗ 2106 трансмиссия имеет определенную схему устройства – посмотреть ее можно на картинке. Переключение скоростей идет в результате взаимодействия муфты с синхронизаторами. Авторычаги переключений, рабочие механизмы представлены вилками со штоками. По мере завершения переключений скоростей делают фиксацию пружинами и шарами – нужны для удержания штока. Дополнительно инженеры используют защиту от случайного включения пары скоростей сразу.

Эксплуатационные параметры деталей коробки передач подбирают с учетом особенностей трансмиссионного масла. Некачественная техжидкость негативно влияет на работу коробки передач.

Размеры КПП ВАЗ 2106

При выборе ремкомплекта КПП ВАЗ 2106 у автомобилиста возникает вопрос насчет размеров коробки передач. Стандартные габариты – 20 на 40 см без колокола и 1 м на 40 см с ним.

Вес коробки передач ВАЗ 2106

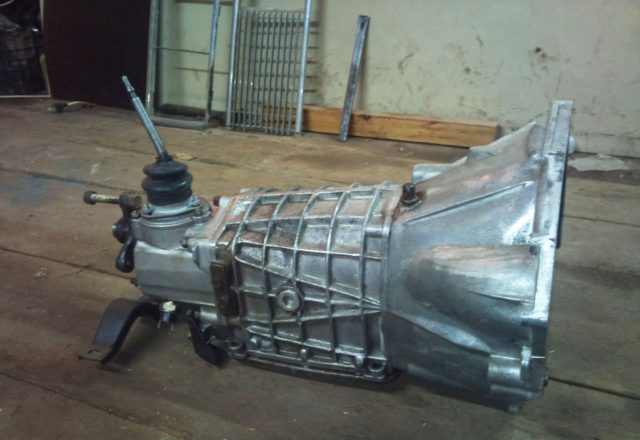

На фото коробки передач ВАЗ 2106 можно посмотреть, как она выглядит. Габариты, замеры удобнее оценивать по чертежам. Масса КПП ВАЗ 2106 – 34 кг.

Какая коробка подойдет на ВАЗ 2106

Установка коробки ВАЗ 2106 должна быть произведена с учетом требований, рекомендаций концерна. Допустимо применять два типа коробок:

  • механика, 4-ступенчатая трансмиссия;
  • механика, 5-ступенчатая трансмиссия.

Оба типа коробок передач КПП ВАЗ 2106 взаимозаменяемые, но вариант с 5 ступенями стоит дороже, такая КПП более прихотливая в обслуживании. Например, родной «Эталон» предпочтительнее аналога на Фиат Полонез.

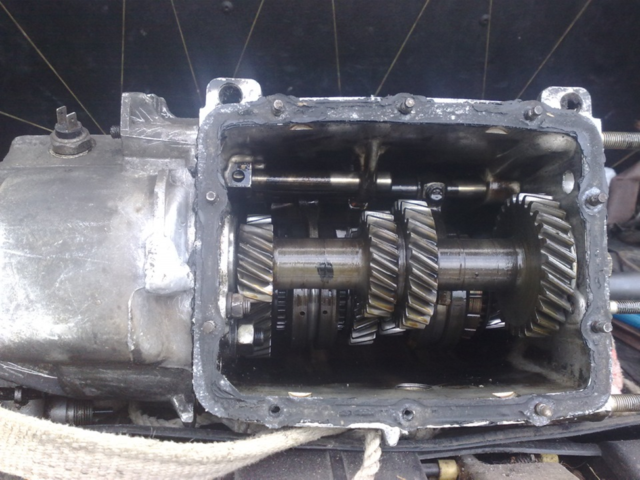

Ремонт коробки ВАЗ 2106

Если некорректным стало переключение передач на ВАЗ 2106, дают о себе знать иные признаки неисправностей, нужно провести тестирование и при необходимости ремонт узла. Восстановление доступно не всегда – если коробка не ремонтопригодна, рассматривают вариант с заменой.

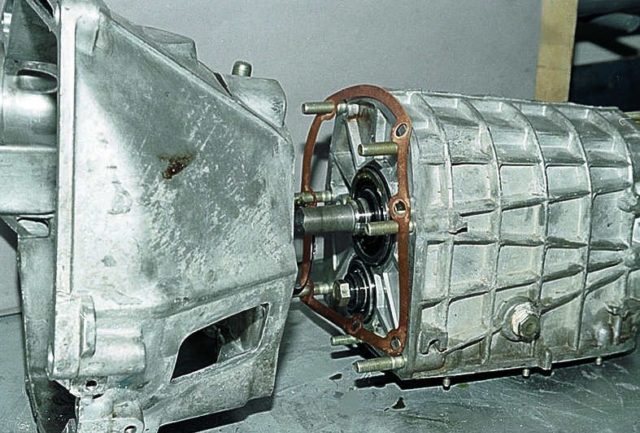

Порядок действий при ремонте коробки передачи КПП ВАЗ:

  1. Слить масляную смесь и демонтировать систему коробки.
  2. Демонтировать приводную вилку, потом убрать подшипник.
  3. Прочистить, промыть картер КПП.

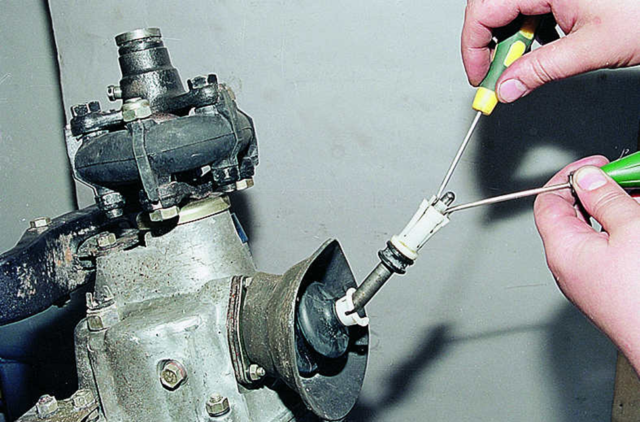

  4. Развести секторы втулки распора парой отверток, снять ее, втулку демпферного механизма.
  5. Демонтировать муфту, фланец вторичного вала КПП.
  6. Отвернуть пару гаек опорного крепления, снять опору.
  7. Открутить гайку спидометра, демонтировать приводный участок.
  8. Отвернуть выключатель света на заднем ходу, снять.
  9. Ослабить упор перемещения рычажного механизма.
  10. Отвернуть пару гаек крепежей кронштейна.
  11. Снять кронштейн, достать болт (ориентироваться нужно на головку в виде квадрата).
  12. Скрутить все остальные гайки, снять заднюю крышку, сдвинув рычаг переключения в правую сторону – так он высвободится от штоков.
  13. Снять прокладку с задней крышки (очень аккуратно).
  14. Убрать задний подшипник, шестерню, фиксатор.
  15. Снять вилку включений (сзади), шестерню (промежуточная).
  16. Убрать дистанционную втулку со штока включения.
  17. С применением съемника убрать кольцо-стопор с промежуточного вала.
  18. Убрать ведущую шестерню на заднем ходу, шайбу-пружину.
  19. Убрать стопорное кольцо с вала (вторичного), ведомую шестерню, шайбу-пружину.
  20. Ударной отверткой убрать 4 винта, используемых для крепления пластины-стопора, убрать пластину, вынуть ось с промежуточной шестерни.
  21. Головкой отвернуть десять гаек креплений нижней крышки.

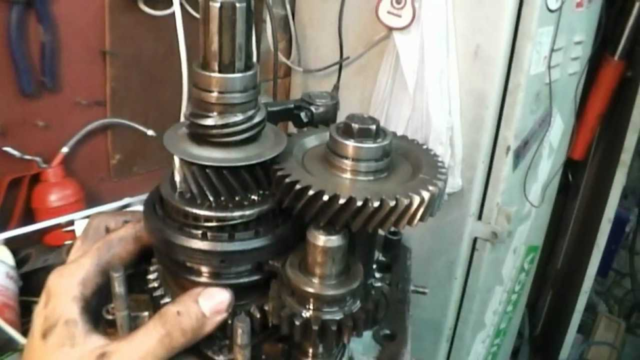

Постепенно выйдет снять и разобрать коробку ВАЗ для диагностики. Некоторые неисправности автомобилист может обнаружить сам. Если проблема явно есть, а в чем она – не ясно, лучше будет обратиться в сервис.

После разборки узла промыть все детали в дизеле либо керосине, осмотреть их на предмет неисправностей, дефектов. На зубцах муфт, шестерен никаких сколов быть не должно, сильный износ крайне нежелателен. Нужно стремиться, чтобы поверхности были полностью гладкими, а на картерной части – отсутствовали забоины, прочие дефекты. Проверяют подшипники – никаких следов проворотов, изношенности. На валовых шлицах недопустимы вмятины, ржавчина, заедания.

Подшипники нужно брать в идеальном состоянии, максимально допустимый люфт радиуса – 0.05 мм, дефекты тел качения, дорожек не допустимы. Сепараторы проверяют на предмет отсутствия разрывов, оплавлений, касаний колец. Если пробег коробки ВАЗ больше 120 тыс. км, всегда делают ремонт с разборкой и заменой полного набора подшипников. Манжеты тоже сразу заменяют, детали КПП промазывают. Порядок сборки обратный.

Как поменять коробку на ВАЗ 2106

Снятие КПП ВАЗ 2106 можно сделать самостоятельно, но чтобы лишний раз не дергать автомобиль, для начала желательно убедиться, что проблема именно в коробке передач. Для этого нужно проанализировать:

  1. Уровень масла в коробке передач ВАЗ 2106 – возможно, он ниже минимального, а включение КПП сопровождает громкий хруст, нужно прилагать значительное усилие.
  2. Сила креплений в коробке – если болты, гайки расшатаны, особенно заметно это будет во время езды по кочкам, неровным дорогам.

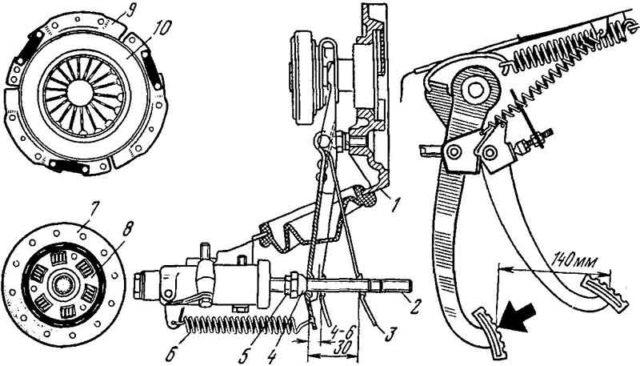

  3. Состояние системы сцепления – при выходе из строя привода клинит педаль, нужно разобраться с этими моментами.

Когда причина, вероятнее всего, именно в КПП, можно снимать ее. Демонтировать коробку передач ВАЗ не трудно, но следовать инструкции обязательно.

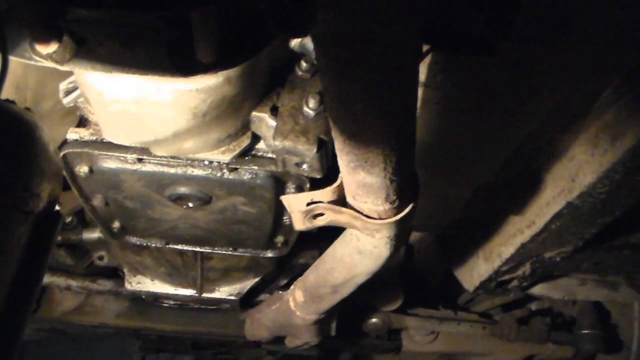

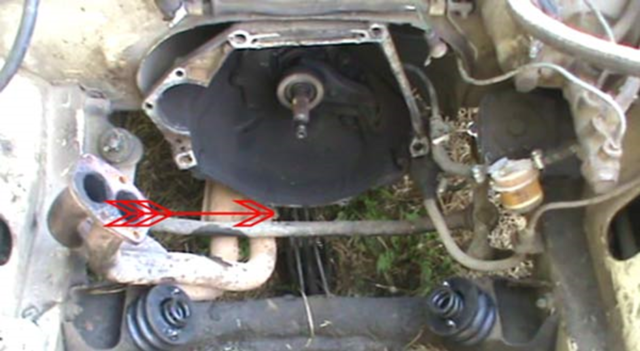

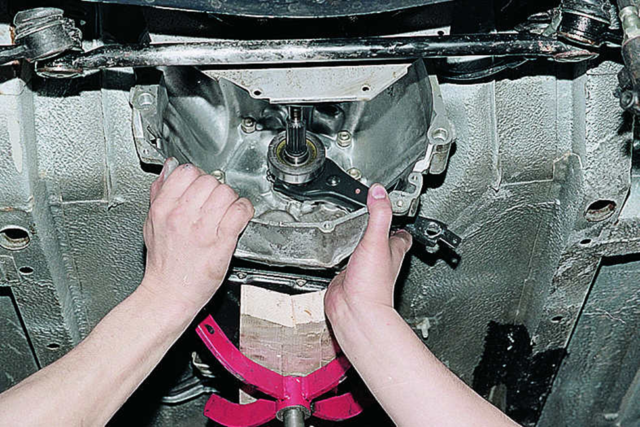

Как снять коробку на ВАЗ 2106

Разборка КПП ВАЗ 2106 проводится согласно следующей схеме:

  1. Машину следует установить на смотровой яме, удобнее использовать подъемник, но такая возможность есть не всегда.
  2. Под заднюю часть колесной базы выложить упоры, предотвращающие откатывание, рычаг тормоза повернуть вниз, переключения вообще снимают. На кулисе останется 3 втулки – их отворачивают с помощью пары отверток.
  3. Открутить пару винтов, фиксирующих крышку, убрать ее. Ослабить те винты, которые находятся под сидениями спереди, удерживают тормозной чехол.
  4. Отодвинуть передние посадочные места назад до полного упора, отогнуть края автоковриков.
  5. Скрутить гайки на передних сидениях, посредством которых идет крепление салазок на кронштейны.
  6. Открутить четыре самореза, которые фиксируют накладку на пороге, снять ее (строго с обеих сторон).
  7. Приподнять напольный коврик, подвинуть его в направлении вперед, открутить винтовые изделия фиксации пластиковой крышки кулис.
  8. Открутить шланг, болты крепления стартера, подвинуть все вперед. Снять пробку слива, слить масло в приготовленную емкость.
  9. Убрать систему выхлопа, начинать работать от выпускного коллектора. От фланцевой части отсоединить муфту кардан-вала, убрать колодку датчиковых проводов.
  10. Ослабить гайку на спидометре коробки передач ВАЗ, снять конец троса, который в норме находится на редукторе.
  11. Снять рабочий цилиндр системы сцепления, четверку болтов.

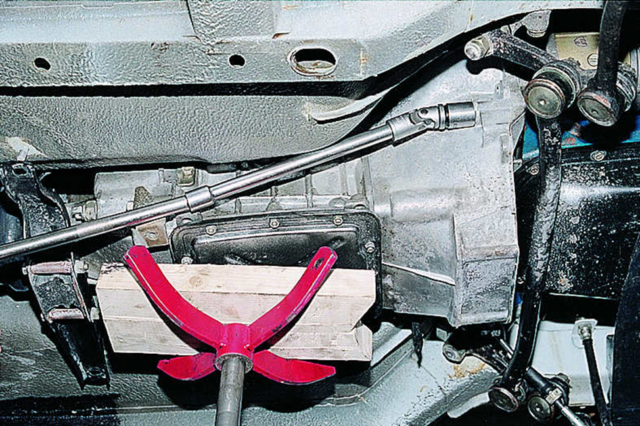

После останется поставить бруски для упора кронштейна, открутить гайки, убрать их. Этим же бруском подпереть двигатель спереди. Отвернуть верхние болтовые соединения, которыми картер крепится на мотор. В конце коробку передач выводят назад, пока первичный вал не выйдет из зацепления с маховой частью.

Как поставить коробку на ВАЗ 2106

Сборка КПП ВАЗ 2106 начинается с промазывания шлицевых частей специальной смазкой («Литолом» или другой). Затем следующие действия:

  1. Нужно включить передачу (1, 3) и начинать устанавливать детали в обратной указанной выше последовательности.

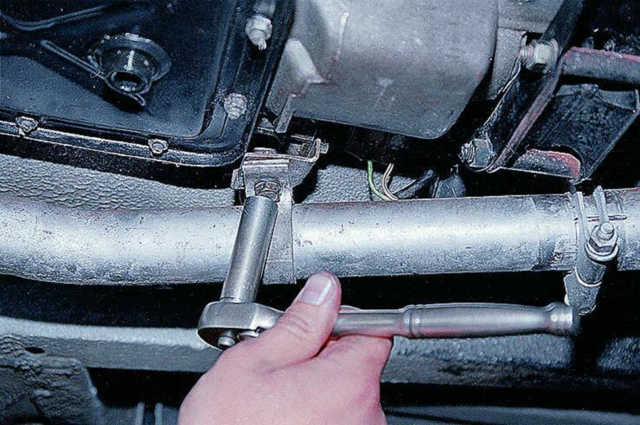

  2. Гайки на трубе глушителя сильно перетягивать не нужно. Сначала желательно затянуть область соединения коллектора выпуска, трубы-приемника, потом начинать затягивать крепежи кронштейна КПП и приемника системы выхлопа.
  3. Залить другую трансмиссионную жидкость после возврата КПП обратно, снова проверить передачи. Каждая должна включаться легко, без приложения лишних усилий.

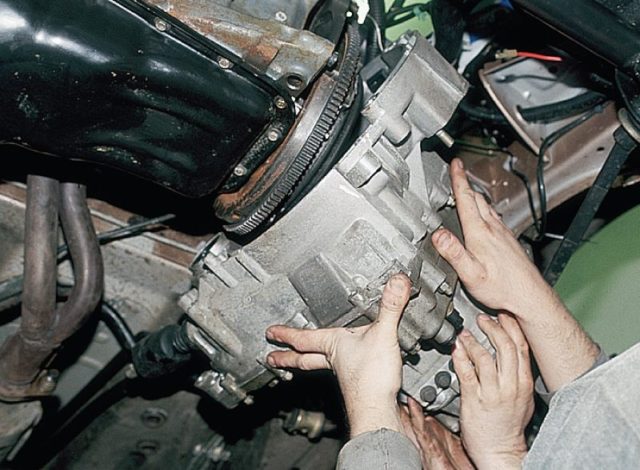

Монтаж коробки передач ВАЗ лучше делать с помощником. Узел тяжелый, также в паре работы будет проще выполнить точно, на высоком уровне.

Если сравнивать с современным автотрансмиссиями, особенно типа автомат, коробка на 4-5 ступеней будет смотреться просто, даже примитивно. Зато она надежная, недорогая, ремонтопригодная, восстанавливаемая без применения сложного оборудования. Именно за это классические решения концерна высоко ценятся и сегодня.

Неисправности коробки передач ВАЗ 2106

Замена КПП ВАЗ 2106 – радикальная мера, в ряде случаев реально обойтись простым ремонтом. Основные дефекты коробки, варианты их устранения:

  1. Свистит коробка передач на ВАЗ 2106, появились другие непонятные звуки – проблемы с педалью сцепления, могут исчезать при ее выжимке.
  2. Нехватка масла в картерной части – нужно проверить объем, выполнить долив, очистить либо заменить сапун.
  3. Износ подшипников, шестерен – нужна замена.
  4. Посторонних звуков в коробке нет, но включение скоростей затрудненное – поврежден рычаговый механизм переключений, износилась шайба-сфера, винты ограничений хода рычага. Поможет решить вопрос замена.
  5. Клинит рычаговый шарнир – нужно сделать смазку или заменить рабочие детали.
  6. Заедают сухарные части, забились гнезда вилочных штоков – поможет замена.
  7. Муфта с трудом перемещается по ступице – нужно очистить шлицы, удалить заусенцы.
  8. Деформированы вилки – поставить новые вместо старых.
  9. Отсутствие выключения рабочих сцеплений – нужно провести тест, и устранить дефект.
  10. Дефект пружины оттяга – вернуть на место, поставить новую.
  11. Самопроизвольно отключаются передачи – износились детали коробки.

Проблема может крыться в кольцах узлов, зубцах муфт, венце синхронизатора, люфте валов, манжетах, дефиците масла в картере. Точную диагностику проведут на СТО.

Заключение

Коробка передач ВАЗ 2106 имеет значительный эксплуатационный ресурс, но требует регулярных обслуживаний, своевременного ремонта. Снять и поставить ее можно своими силами, если следовать инструкции. Некоторые технологии ВАЗ 2106 совсем устаревшие, но коробки передач простые, надежные, поэтому их активно используют.
