Редуктор ваз 2101 передаточное

Содержание

Передаточное число редуктора заднего моста

Вопросом о передаточных числах автовладельцы начинают интересоваться в двух случаях. Первый – справочный, характеризует любознательных. Ведь чем больше знаешь об устройстве автомобиля, тем дольше и грамотнее он будет работать. Однако чаще всего определением передаточного числа занимаются в случае возникновения проблем с редуктором.

Зная, какое передаточное число редуктора имеет ваш автомобиль, можно:

  • всегда правильно заменить неисправный редуктор или его детали;
  • понять, как будет вести себя автомобиль при установке редуктора с отличными от родного заводского параметрами.

Определение понятия

Что же такое передаточное число редуктора? Любой редуктор служит для передачи крутящего момента с коробки передач на колеса. При этом скорость вращения всегда понижается. Передаточное число как раз и является показателем, во сколько раз это уменьшение происходит. К примеру, число 5,125, встречающееся в газелевских редукторах, показывает, что скорость вращения с входного вала на колеса уменьшается в 5,125 раза.

Практически редуктор в автомобиле располагается на ведущей оси. Если речь идёт о полноприводных вариантах — там имеется два редуктора, по одному на каждую ось. Отечественные автомобили производства ВАЗ и ГАЗ имеют задний редуктор, за некоторым исключением. Чтобы определить передаточное число редуктора, можно поступить несколькими способами:

Где прописываются передаточные числа

Самый простой способ узнать передаточное число редуктора заднего моста автомобиля — посмотреть в документации. У многих иномарок это число зашифровано в Vin-номере. Для отечественных автомобилей существуют типовые редукторы для определённых моделей. При этом есть автомобили, на которые могут устанавливать целый ряд редукторов, имеющих разные передаточные числа.

Есть возможность узнать информацию конкретно и на детали. Для этого нет необходимости снимать редуктор. Если информация есть, то она располагается в удобном для осмотра месте.

Практический способ определения

Самый точный способ определения передаточного числа заключается в подсчете числа зубцов ведущей и ведомых шестерен. Затем большее число делится на меньшее, что и даёт нужный результат. К примеру, в отечественной модели ВАЗ-2106, количество зубьев ведущего вала — 41, а количество зубьев ведомой шестерни дифференциала — 11. В итоге, поделив одну цифру на другую, получаем: 41 : 11 = 3,9.

Такой способ определения самый точный, но при этом совсем не практичный. Потому что для этого варианта необходимо разобрать редуктор и достать необходимые детали. А это не просто неудобно, это всегда затратно.

Расчётный способ

А можно ли узнать передаточное число неизвестного автомобиля, не разбирая редуктор? Оказывается, есть такой способ. Для этого ось, на которой установлен редуктор, вывешивается на опорах. Запоминается положение ведущего вала и колес. Это удобно сделать простыми метками. Затем колеса крутят до тех пор, пока метки снова не совпадут, подсчитывая число оборотов колес и вала отдельно. Удобнее эту процедуру проводить с помощником.

После получения экспериментальных данных следует рассчитать число путем деления количества оборотов вала на количество оборотов колес. Точность такого способа примерная и повышается только внимательностью при подсчете и совмещении меток.

Ставим редуктор с другим передаточным числом

Что будет, если заменяемый редуктор имеет отличные от установленного параметры? Для примера рассмотрим передаточные числа редукторов ВАЗ. Линейка агрегатов представлена четырьмя редукторами. Их числа укладываются в диапазон от 3,9 до 4,44.

Редуктор с числом 3,9 будет самым быстрым из семейства, а с числом 4,44 – самым тяговитым. Потому как в первом случае передаваемая входным валом мощность уменьшается только в 3,9 раза против 4,44. Получается, что если редуктор быстрее передает момент вращения, автомобиль становится более «шустрым». Если заменить редуктор на вариант с пониженным передаточным числом, машина медленнее разгоняется, но становится более проходимой и тяговитой.

При установке редуктора с отличным от заводского числом в обязательном порядке следует проверять показания спидометра. Чаще всего он начинает привирать. Проблема может решаться регулировкой, а иногда приходится менять тросик спидометра. Самое сложное при работах по замене редуктора – это не снятие и установка, как может показаться изначально, а регулировка и настройка. Без грамотной регулировки даже правильно подобранный редуктор можно привести в негодность за несколько тысяч пробега.

Передаточные числа редукторов ВАЗ

Рассмотрим более подробно устанавливаемые на отечественных автомобилях ВАЗ задние редукторы. Как уже говорилось ранее, всего существует четыре редуктора, которыми комплектовались заднеприводные версии АвтоВАЗа. Самый быстрый редуктор принадлежит шестой модели «Жигулей». Редуктор заднего моста ВАЗ-2106 имеет передаточное число 3,9. Эта цифра получается из соотношения зубьев входного вала и ведомой шестерни 43:11.

Следующий по скорости редуктор с числом 4,1 принадлежит ВАЗ-2103. Этот агрегат имеет средние, но и самые сбалансированные показатели, такие как разгон, максимальная скорость и мощность. Самые тяговитые редукторы имели первые модели ВАЗ. Так, ВАЗ-2101 обладал устройством передачи мощности по схеме 43 : 10 = 4,3, а ВАЗ-2102 – 40 : 9 = 4,44. Вторая модель из-за этого была самой удобной для езды с прицепом, хотя и имела самую маленькую максимальную скорость — 145 км/ч.

Какое передаточное число редуктора заднего моста ВАЗа можно считать оптимальным? Ответ на этот простой вопрос каждый автовладелец «Жигулей» решит сам. Для этого достаточно понять, для каких целей будет авто использоваться. Если это прежде всего «рабочая лошадка», лучшим вариантом будет самый мощный редуктор с числом 4,3. В идеале, конечно, поставить «двойкин» вариант, но главные пары с числом 4,44 перестали выпускать с прекращением выпуска ВАЗ-2102 уже давно. Для обыкновенной езды в городских условиях лучшим же будет редуктор от ВАЗ-2106 с числом 3,9.

Несколько слов о передаточном числе редукторов полноприводных ВАЗ-2121. Так как на таких автомобилях редуктора два, важно, чтобы число было одинаковым и соответствовало отношению 41 : 10 = 4,1.

Передаточные числа задних редукторов других автомобилей

С редукторами автомобилей ВАЗ более-менее понятно. А что можно сказать о других автомобилях? К примеру, Горьковский автозавод имеет большое количество современных моделей как среднетоннажных, так и легковых грузовых машин. Наиболее популярные модели ГАЗ – это «Газель ГАЗ-3302» и «Соболь ГАЗ-2752». Если не рассматривать полноприводные модификации этих автомобилей, то передаточное число редуктора заднего будет либо 5,125, либо 4,556, либо 4,3.

Самый тяговитый редуктор достался автомобилям ГАЗ с двигателями ЗМЗ406 и ЗМЗ402. Отличается лучшими характеристиками по мощности и рекомендуется для владельцев авто, перевозящих тяжёлые грузы и работающих в жестких условиях. Редуктор с меньшим числом будет давать большую динамику, как более скоростной. При этом следует метить относительно меньший ресурс эксплуатации.

Для полноты картины рассмотрим зарубежные варианты редукторов и их числа. Хорошим вариантом для сравнения будут заднеприводные модели немецкого автогиганта BMW. Передаточные числа редуктора БМВ колеблются в диапазоне от 3,07 до 4,1. При этом количество моделей агрегатов превышает десятку. Уже по этому показателю можно понять, как часто зарубежные конструкторы вносят изменения в узлы автомобилей.

Читать еще:  Почему троит ваз 2107 карбюратор

Наиболее динамичный редуктор с числом 3,07 имеют модели серии Е90, Е91 и Е92. Если смотреть на мощные варианты, то можно выделить БМВ Х5 с 3-литровым двигателем, имеющий передаточное число заднего редуктора 4,1.

Заключение

Рассмотрев различные примеры передаточных чисел редукторов автомобилей как отечественного, так и зарубежного производства, можно сделать несколько выводов. В первую очередь стало понятно, что передаточное число – важный параметр, характеризующий динамические и мощностные характеристики автомобиля. Зная только эту величину, можно понять, что собой представляет автомобиль в целом. Кроме этого, видно, насколько разнообразны редукторы даже на отечественных автомобилях.

Особенности редукторов заднего моста ВАЗ-классика

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

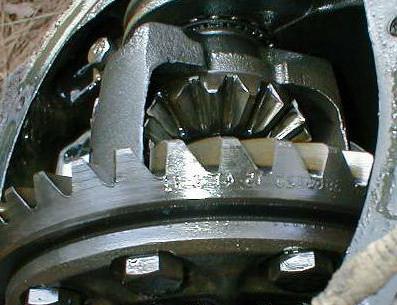

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

  • фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
  • хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
  • ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
  • межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 1041, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.

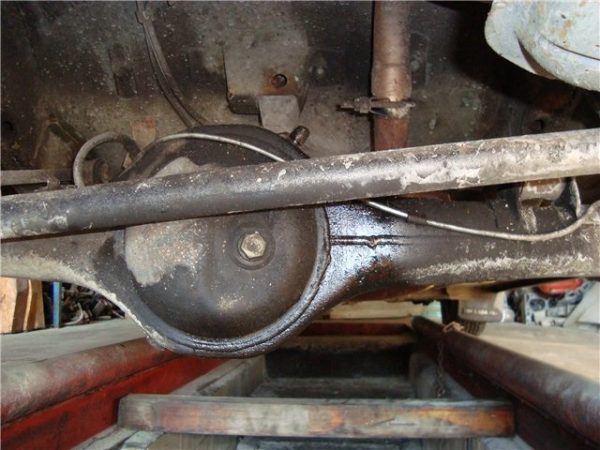

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

  • в мосту недостаточно залито масло, или оно полностью отсутствует;
  • не отрегулирован зазор между шестернями главной пары;
  • шестерни изношены, на них имеются сколы и другие повреждения;
  • главная пара имеет заводской брак, шестеренки не притерты с завода;
  • открутилась или ослабла гайка хвостовика;
  • износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

  • устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
  • если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
  • отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
  • снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
  • снимаем тормозные колодки;
  • отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
  • выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
  • снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
  • отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

  • при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
  • при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

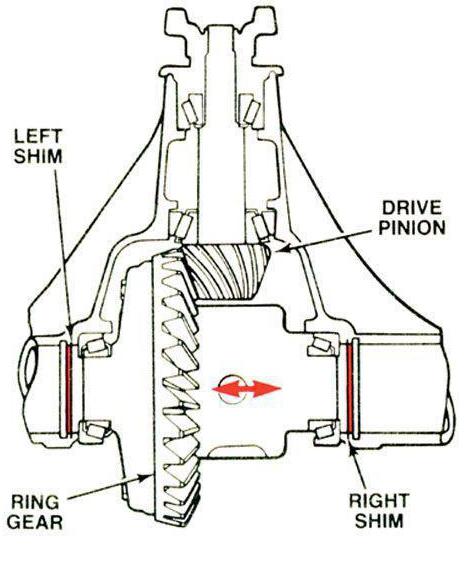

Регулировка редуктора заднего моста ВАЗ

Если главная пара в редукторе изношена, она подлежит замене. Но просто поставить на место шестерни нельзя, зазоры в них обязательно нужно отрегулировать. Всего выполняются два вида основных регулировок:

  • подбирается толщина регулировочной втулки (шайбы) под хвостовик (ведущую шестерню). Шайба может иметь толщину от 2,6 мм до 3,5 мм;
  • регулируется зазор между шестернями главной пары двумя регулировочными гайками корпуса дифференциала.

Шайба для хвостовика подбирается с таким расчетом, чтобы вал с ведущей конической шестерней крутился в корпусе редуктора без люфтов с усилием от руки (0,3-0,4 кг). При этом гайку хвостовика следует затягивать с усилием от 12 до 26 кг, обычно производят затяжку 18-19 кг.

После установки хвостовика на место ставится корпус дифференциала с закрепленной на нем планетарной шестеренкой. Крепится корпус двумя крышками (4 болта, вороток с головкой на 17). С боков подшипников закручиваются регулировочные гайки, дифференциал устанавливают так, чтобы между шестернями главной пары был люфт, «планетарка» не должна быть зажата. Перемещением регулировочных гаек вправо и влево шестерня хвостовика подводится к шестеренке планетарки. Регулировкой подбирается момент, когда зазор между шестеренками практически исчезает.

Последний этап – регулировка преднатяга дифференциальных подшипников, с боков подтягиваются регулировочные гайки. Такую работу необходимо производить с индикатором, прибор должен показывать от 0,14 до 0,18 мм, зазор между шестернями должен быть в пределах 0,08-0,13 мм. После произведенной операции регулировочные гайки, чтобы они не поворачивались, фиксируются пластинами.

Следует отметить, что регулировка редуктора заднего моста ВАЗ – дело очень непростое, и лучше его доверять профессионалам.

Читать еще:  Стоимость метана для авто

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

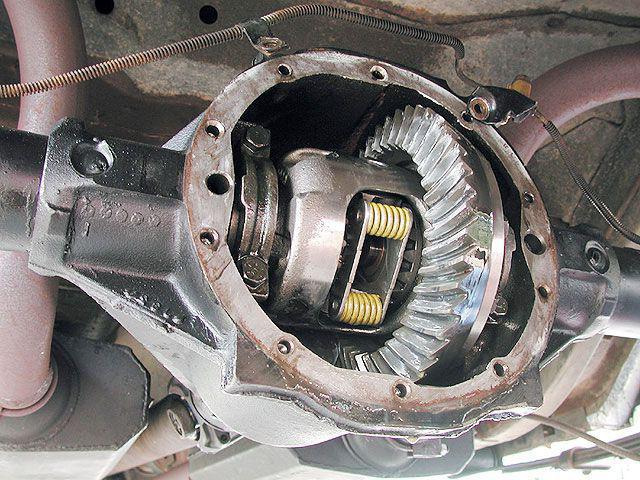

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

  • повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
  • позволяет авто быстрее разгоняться на старте;
  • автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

  • несколько увеличивается расход топлива;
  • при разгоне машина хуже управляется;
  • дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Как проверить и отремонтировать задний мост ВАЗ 2101 своими руками

Абсолютно все представители отечественной «классики» имеют задний привод. Кто бы что ни говорил, но он имеет целый ряд преимуществ, касающихся управляемости, скорости разгона и даже безопасности. Однако эти преимущества будут полезны водителю только при полной работоспособности заднего моста, ведь даже самая незначительная поломка одной из его многочисленных деталей может вызвать неисправность всего механизма.

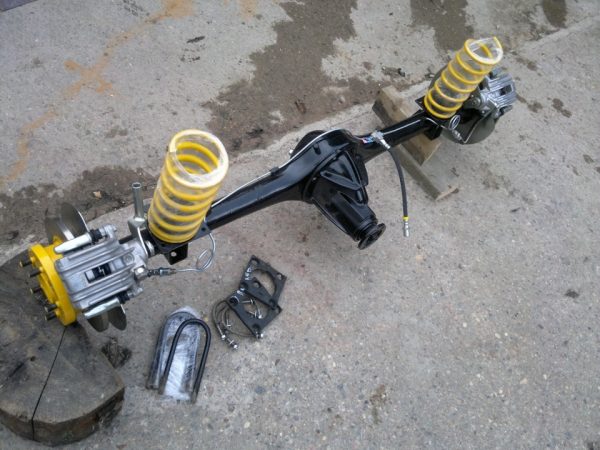

Мост ВАЗ 2101

Задний мост является одним из основных элементов трансмиссии ВАЗ 2101. Он предназначен для передачи момента вращения от карданного вала к полуосям машины, а также равномерного распределения нагрузки на колёса во время движения.

Технические характеристики

Ведущие мосты автомобилей ВАЗ серий 2101–2107 унифицированы. Их конструкция и характеристики полностью идентичны, за исключением передаточного числа редуктора. У «копейки» оно составляет 4,3. Модели ВАЗ с кузовом типа «универсал» (2102, 2104) оснащались редукторами с передаточным числом 4,44.

Таблица: основные характеристики заднего моста ВАЗ 2101

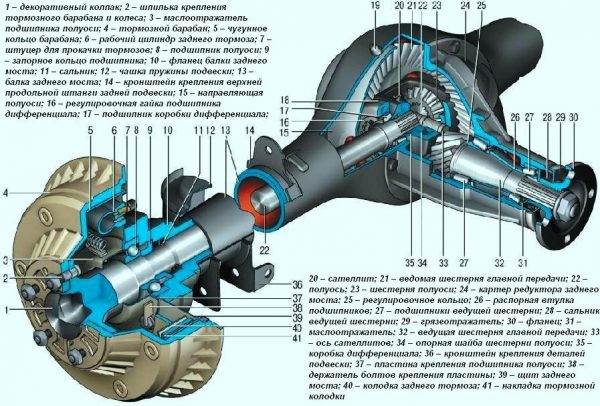

Устройство заднего моста

Конструкцию заднего моста ВАЗ 2101 составляют два основных элемента: балка и редуктор. Эти два узла объединены в один механизм, но при этом выполняют разные функции.

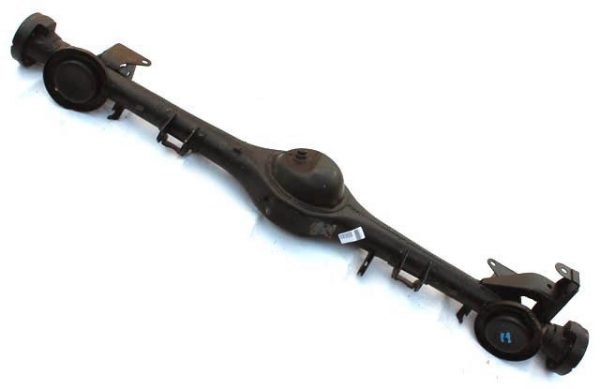

Что такое балка

Балка представляет собой конструкцию из двух жёстко соединённых при помощи сварки чулок (кожухов). В концы каждого из них вварены фланцы, предназначенные для размещения полуосевых сальников и подшипников. Торцы фланцев имеют по четыре отверстия для установки тормозных щитов, маслоотражателей и пластин, прижимающих подшипники.

Средняя часть задней балки имеет расширение, в котором размещён редуктор. Спереди этого расширения есть проём, закрывающийся картером.

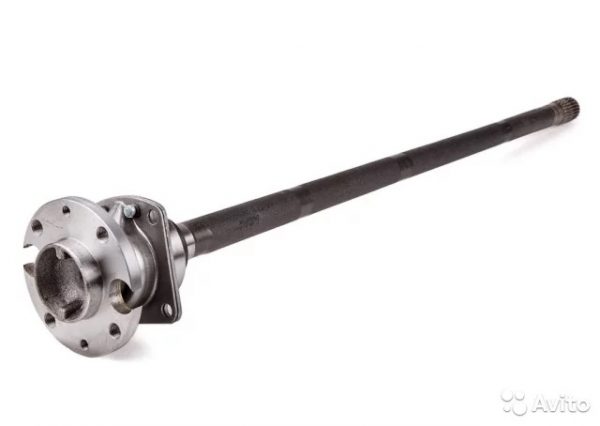

Полуоси

Полуоси машины установлены в чулках. На внутренних концах каждой из них имеются шлицы, при помощи которых они соединены с полуосевыми шестернями редуктора. Их равномерное вращение обеспечивается при помощи шариковых подшипников. Наружные концы оснащены фланцами для крепления тормозных барабанов и задних колёс.

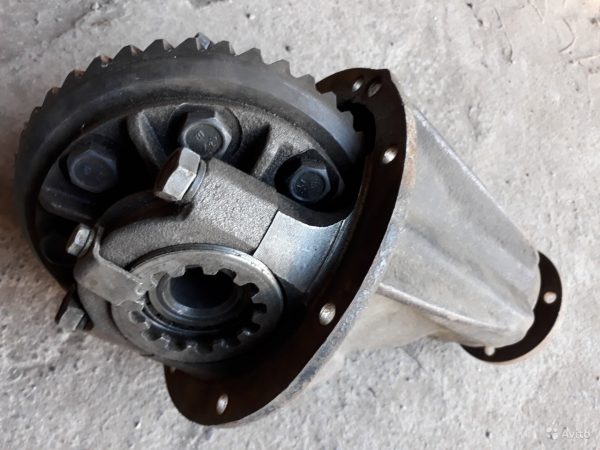

Редуктор

Конструкция редуктора состоит из главной передачи и дифференциала. Роль устройства заключается в том, чтобы равномерно распределить и перенаправить усилие от карданного вала к полуосям.

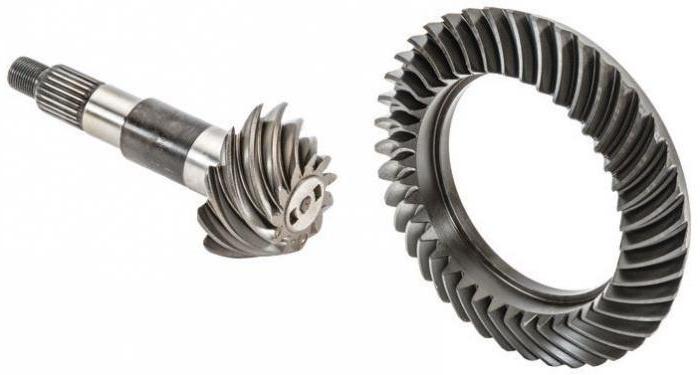

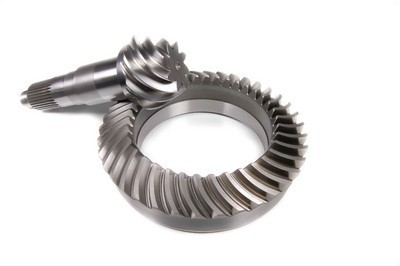

Главная передача

В механизм основной передачи входят две шестерни конической формы: ведущая и ведомая. Они оснащены спиральными зубьями, обеспечивающими их соединение под прямым углом. Подобное соединение называется гипоидным. Такая конструкция главной передачи позволяет существенно улучшить процесс притирки и приработки шестерён. Кроме этого достигается максимальная бесшумность во время работы редуктора.

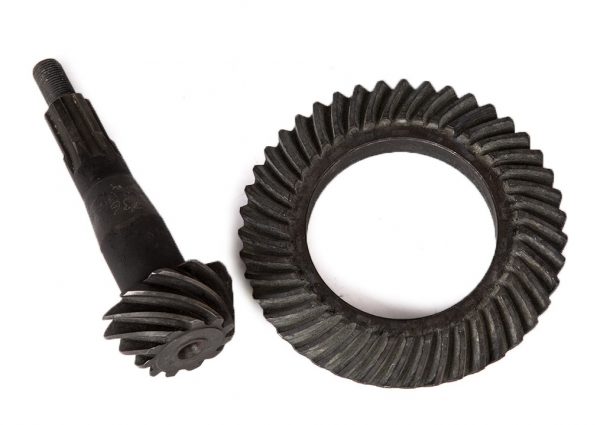

Шестерни основной передачи ВАЗ 2101 имеют определённое количество зубьев. У ведущей их 10, а у ведомой — 43. Отношение количества их зубьев определяет передаточное число редуктора (43:10 = 4,3).

Ведущая и ведомая шестерни подбираются в пары на специальных станках в заводских условиях. По этой причине в продаже они представлены также попарно. В случае ремонта редуктора замена шестерён допускается исключительно комплектом.

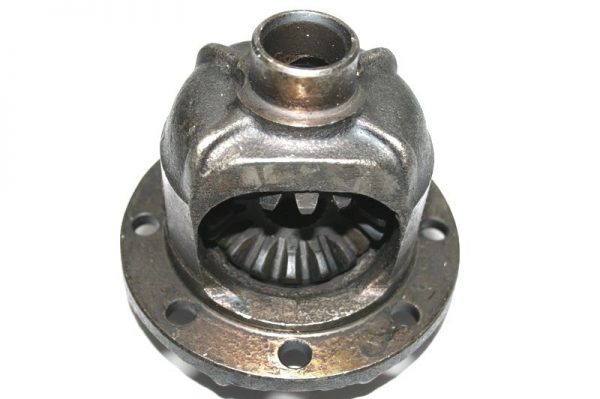

Дифференциал

Межосевой дифференциал необходим для обеспечения вращения колёс машины с разными значениями скорости в зависимости от нагрузки на них. Задние колёса авто во время поворачивания или преодоления препятствий в виде ям, выбоин, выступов проходят неодинаковое расстояние. И если бы они были соединены с редуктором жёстко, это приводило бы к постоянным пробуксовкам, вызывая быстрый износ шин, дополнительную нагрузку на детали трансмиссии, а также потерю контакта с дорожным покрытием. Перечисленные проблемы решаются при помощи дифференциала. Он делает колёса независимыми друг от друга, тем самым давая возможность машине свободно входить в поворот или преодолевать различные препятствия.

Дифференциал состоит из двух полуосевых шестерён, двух шестерён-сателлитов, регулировочных шайб и чугунной коробки, выполняющей роль корпуса. Полуоси входят своими шлицами в полуосевые шестерни. Последние опираются на внутренние поверхности коробки при помощи регулировочных шайб, имеющих определённую толщину. Между собой они контактируют не напрямую, а посредством сателлитов, которые не имеют жёсткой фиксации внутри коробки. Во время движения автомобиля они свободно перемещаются вокруг своей оси, но ограничены поверхностью ведомой шестерни, что препятствует смещению оси сателлитов из посадочных гнёзд.

Корпус дифференциала с механизмом установлен внутри редуктора на роликовых подшипниках, напрессованных на опорные шейки корпуса.

Неисправности заднего моста ВАЗ 2101 и их признаки

Сложность конструкции заднего моста никак не влияет ни на его работоспособность, ни на срок службы. Если все детали подобраны точно, узел систематически проходит соответственное техническое обслуживание, а автомобиль не попадал в дорожно-транспортные происшествия, он может не заявлять о себе вовсе. Но бывает и всё наоборот. Если не уделять мосту должного внимания и игнорировать возможные признаки его неисправности, проблемы появятся обязательно.

Признаки выхода из строя заднего моста «копейки»

Наиболее вероятными симптомами того, что мост автомобиля неисправен, являются:

  • течь масла из редуктора или полуосей;
  • отсутствие передачи вращающего момента с «кардана» к колёсам;
  • увеличенный уровень шума в задней нижней части авто;
  • ощутимая вибрация в движении;
  • нехарактерный шум (гул, треск) во время ускорения машины, а также при торможении двигателем;
  • стук, треск со стороны моста при вхождении в поворот;
  • хруст в начале движения.

Поломки заднего моста ВАЗ 2101

Рассмотрим перечисленные признаки в разрезе возможных неисправностей.

Течь масла

Начнём с самого простого — утечки смазки. Это, наверное, самая распространённая проблема, с которой сталкиваются владельцы «копеек». Своевременно выявленная течь никакой угрозы для узла не представляет, однако, если уровень масла достигнет критического минимума, быстрый износ шестерён главной передачи, полуосей и стеллитов неизбежен.

Смазка из заднего моста «копейки» может подтекать из-под:

  • сапуна, служащего своего рода клапаном давления;
  • пробки отверстия для заливания масла;
  • сливной пробки;
  • сальника хвостовика;
  • прокладки фланца редуктора;
  • сальников полуосей.

Отсутствие передачи момента вращения с карданного вала к колёсам

К сожалению, подобная неисправность также не является редкостью. Чаще всего она возникает по причине низкого качества деталей или их заводского брака. Поломка характеризуется отсутствием реакции одного или обоих задних колёс при нормально крутящем «кардане». Если вам придётся столкнуться с такой ситуацией, можете смело готовиться к замене полуоси. Скорее всего, она попросту лопнула.

Повышенный уровень шума в районе моста

Сильный шум от моста во время движения может говорить о таких неисправностях, как:

  • ослабление крепления колёсных дисков к полуосям;
  • износ шлицев полуосей;
  • выход из строя полуосевых подшипников.
Читать еще:  Ваз 21213 натяжитель цепи нового образца

Вибрация

Вибрация в задней части автомобиля во время его движения может быть вызвана деформацией вала одной или обеих полуосей. Аналогичные симптомы также возникают вследствие деформации балки.

Шум при ускорении или торможении

Гул или треск, возникающие при ускорении машины, а также во время торможения двигателем, обычно являются признаками:

  • недостаточного количества смазки в редукторе;
  • изнашивания подшипников механизма или неправильной их затяжки;
  • выхода из строя полуосевых подшипников;
  • выработки или неверной регулировки расстояния между шестернями главной передачи.

Стук или треск при поворачивании

Посторонние звуки в районе заднего моста во время вхождения в поворот могут возникать вследствие:

  • возникновения на поверхности оси сателлитов сколов и задиров;
  • износа или повреждения сателлитов;
  • увеличения расстояния между шестернями по причине их износа.

Хруст в начале движения

Хруст при трогании машины может указывать на:

  • износ посадочных гнёзд оси сателлитов;
  • люфт хвостовика;
  • изменение зазора в соединении ведущей шестерни и фланца.

Как проверить задний мост

Естественно, такие шумы как гул, вибрация, треск или стук могут возникать и по причине других неисправностей. К примеру, тот же карданный вал при поломке подвесного подшипника или выхода из строя крестовины может издавать хруст и вибрировать. Поломка эластичной муфты «кардана» также сопровождается похожими признаками. Стучать могут задние стойки или другие элементы подвески. В любом случае перед началом ремонта моста важно убедиться, что неисправен именно он.

Проверка заднего моста выполняется следующим образом:

  1. Выезжаем на ровный участок дороги без ям и выступов.
  2. Разгоняем машину до 20 км/ч.
  3. Прислушиваемся и отмечаем сопутствующие шумы.
  4. Постепенно увеличиваем скорость автомобиля до 90 км/ч и запоминаем, при какой скорости возникает тот или иной нехарактерный звук.
  5. Не выключая передачи, отпускаем педаль акселератора, гася скорость двигателем. Продолжаем следить за изменением характера шума.
  6. Опять разгоняемся до 90–100 км/ч, выключаем передачу и зажигание, давая машине двигаться накатом. Если посторонние шумы не исчезли, редуктор заднего моста в порядке. Без нагрузки он не может шуметь (за исключением подшипников). Если же звук исчез, вероятно, редуктор неисправен.
  7. Проверяем затяжку колёсных болтов, подтягивая их баллонным ключом.
  8. Устанавливаем автомобиль на горизонтально ровной поверхности. Вывешиваем его задние колёса при помощи домкрата, так чтобы иметь возможность их свободно вращать.
  9. Вращаем поочерёдно колёса машины влево-вправо, а также толкаем вперёд-назад с целью определения люфта. Колесо должно легко крутиться без заеданий. Если при надёжно затянутых болтах колесо люфтит или притормаживает, скорее всего, имеет место износ подшипника полуоси.
  10. При включённой передаче вращаем каждое из колёс вокруг своей оси. Смотрим на поведение карданного вала. Он также должен крутиться. Если он не вращается, скорее всего, полуось сломана.

Видео: посторонние шумы в кормовой части машины

Ремонт заднего моста ВАЗ 2101

Процесс ремонта заднего моста — занятие довольно трудоёмкое, требующее определённых навыков и специального оборудования. Если у вас нет достаточного опыта и необходимого инструмента, лучше обратитесь в автосервис.

Замена полуосей, их подшипников и сальников

Для замены деформированной или переломанной полуоси, её подшипника, сальника потребуется произвести демонтаж колеса и частичную разборку балки. Здесь нам пригодятся:

  • автомобильный домкрат;
  • ключ для колёсных болтов;
  • подставка для кузова машины;
  • гаечные ключи на «8» («12») и на «17»;
  • плоская отвёртка;
  • круглогубцы или плоскогубцы;
  • молоток;
  • большое зубило;
  • «болгарка» с возможностью подключения к электросети;
  • бензиновая паяльная лампа или газовая горелка;
  • тиски;
  • пластичная смазка.

Кроме этого потребуются и сами запасные части, которые планируется заменить, а именно полуось, подшипник, запорное кольцо, сальник. Ниже в таблице приведены каталожные номера и характеристики необходимых деталей.

Самодельный мини трактор и все к нему

Меню навигации

Вы здесь » Самодельный мини трактор и все к нему » Редукторы и КПП » Передаточные числа ВАЗ

Передаточные числа ВАЗ Ivanovich написал(а):

Число оборотов кардана 19,5 20,5 21,5 22,5
Передаточное число 3,9 4,1 4,3 4,44

Ни хрена не понимаю в этих подсчетах.Для меня прямо засада.Во сколько раз нужно при помощи редуктора понизить обороты двигателя,чтобы получить скорость 2км в час на 1ой передаче.Имеем:двигатель ока,КПП ВАЗ 01,РК Нива,мосты ВАЗ 01,колеса DR-102 7.5Lx16 диаметром 705мм.Помогите пожалуйста!

Поделиться53 апреля, 2010г. 00:20:42

  • Автор: БМП 58
  • Академик
  • Откуда: Украина, Тернополь
  • Зарегистрирован: 16 ноября, 2009г.
  • Сообщений: 3594
  • Уважение: [+161/-0]
  • Позитив: [+63/-1]
  • Приглашений: 0
  • Пол: Мужской
  • Возраст: 61 [1958-09-01]
  • награды: help,activ,veteran,ver
  • Провел на форуме:
    2 месяца 6 дней
  • Последний визит:
    20 января, 2013г. 09:58:44

Ни хрена не понимаю в этих подсчетах.Для меня прямо засада.Во сколько раз нужно при помощи редуктора понизить обороты двигателя,чтобы получить скорость 2км в час на 1ой передаче.Имеем:двигатель ока,КПП ВАЗ 01,РК Нива,мосты ВАЗ 01,колеса DR-102 7.5Lx16 диаметром 705мм.Помогите пожалуйста!

Спросите у Дракона .

Поделиться63 апреля, 2010г. 01:05:03

  • Автор: drakon
  • Консультант форума
  • Откуда: г. Минск
  • Зарегистрирован: 15 декабря, 2009г.
  • Сообщений: 1315
  • Уважение: [+206/-8]
  • Позитив: [+76/-0]
  • Приглашений: 0
  • Пол: Мужской
  • награды: vid,original,help,ver
  • Провел на форуме:
    29 дней 2 часа
  • Последний визит:
    16 октября, 2017г. 19:56:48

Миха150 написал(а):Ни хрена не понимаю в этих подсчетах.Для меня прямо засада.Во сколько раз нужно при помощи редуктора понизить обороты двигателя,чтобы получить скорость 2км в час на 1ой передаче.Имеем:двигатель ока,КПП ВАЗ 01,РК Нива,мосты ВАЗ 01,колеса DR-102 7.5Lx16 диаметром 705мм.Помогите пожалуйста!Спросите у Дракона .

При оборотах двигателя = 3000об/мин.
Скорость вращения ведущих колёс = 2000м/(0.705мх3.14х60мин)=15об/мин
Должно быть передаточное отношение = 3000об/мин / 15об/мин = 200. Теперь надо посчитать передаточное отношение Вашей трансмиссии и сравнить.

Поделиться73 апреля, 2010г. 13:07:44

  • Автор: Valentin-Brest
  • Участник
  • Откуда: Брест, Беларусь
  • Зарегистрирован: 15 ноября, 2009г.
  • Сообщений: 145
  • Уважение: [+7/-0]
  • Позитив: [+3/-0]
  • Приглашений: 0
  • Пол: Мужской
  • Возраст: 58 [1961-12-26]
  • Провел на форуме:
    5 дней 1 час
  • Последний визит:
    16 марта, 2012г. 11:11:38

Ни хрена не понимаю в этих подсчетах.Для меня прямо засада.Во сколько раз нужно при помощи редуктора понизить обороты двигателя,чтобы получить скорость 2км в час на 1ой передаче.Имеем:двигатель ока,КПП ВАЗ 01,РК Нива,мосты ВАЗ 01,колеса DR-102 7.5Lx16 диаметром 705мм.Помогите пожалуйста!

Помогаю.
Берём обороты двигателя (например 3000 об/мин), делим на передаточное 1 передачи КПП ваз 01 (принимаем 3.753 — по данным см выше постVasek7253), делим на передаточные отношения РК НИВА (имеется 2 значения — 1.2 и 2.135, т.к. интересует пониженная скорость — принимаем 2.135), далее делим на передаточное моста (по моему 4.3 для ВАЗ 01 — уточните), далее умножаем на значение ПИ — 3,14, умножаем на диаметр колса (В МЕТРАХ) в данном случае 0.705, умножаем на количество минут в часе — 60, и всё это делим на 1000 — количество метров в 1 км. При выполнении обратных действий получим искомое число обротов двигателя.
Я не большой специалист в компьютерах (к моему сожалению), но для себя в EXCEL расчёты по трансмиссии свёл в табличную форму — быстро и удобно, и главное нет необходимости делать рутинную работу.

Поделиться83 апреля, 2010г. 13:44:19

  • Автор: Valentin-Brest
  • Участник
  • Откуда: Брест, Беларусь
  • Зарегистрирован: 15 ноября, 2009г.
  • Сообщений: 145
  • Уважение: [+7/-0]
  • Позитив: [+3/-0]
  • Приглашений: 0
  • Пол: Мужской
  • Возраст: 58 [1961-12-26]
  • Провел на форуме:
    5 дней 1 час
  • Последний визит:
    16 марта, 2012г. 11:11:38

Ни хрена не понимаю в этих подсчетах.Для меня прямо засада.Во сколько раз нужно при помощи редуктора понизить обороты двигателя,чтобы получить скорость 2км в час на 1ой передаче.Имеем:двигатель ока,КПП ВАЗ 01,РК Нива,мосты ВАЗ 01,колеса DR-102 7.5Lx16 диаметром 705мм.Помогите пожалуйста!

Немного не коректно задан вопрос — так как не известны первоначальные обороты двигателя. Вернувшись к предыдущему моему сообщению формула для расчёта имеет вид:
3000/3.753/2.135/4.3х3.14х0.705х60/1000 получаем результат, — скорость Вашего МТ при 3000 об/мин двигателя, обратные действия для расчёта (в Вашем случае скорость 2 км/час):
2*1000/60/0.705/3.14х4.3х2.135х3.753 полученный результат — требуемые обороты двигателя при заданных параметрах трансмиссии для движения со скоростью 2 км/час. У меня получилось в данном случае 518.8 грубо 520 об/мин. По моим мозгам не пойдёт. Крутящий момент маломощного двигателя ОКИ на этих оборотах очень низок — соответствие и тяговое усилие на этих оборотах будет никакое.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
