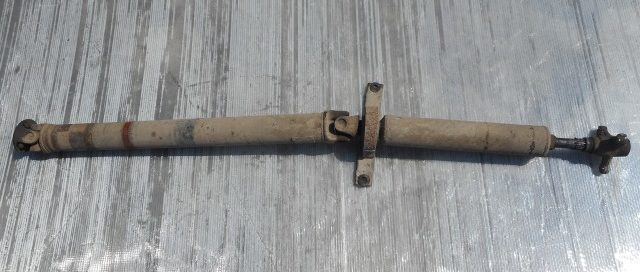

Карданный вал на ВАЗ 2107: устройство, замена, обслуживание

Карданной передачей называется соединение двух валов с помощью крестовины, которая способна передавать крутящий момент с одного вала на второй. Эта передача нужна там, где продольные оси двух валов не лежат на одной прямой, т.е. угол отличается от 180°.

В автомобилях с задним приводом, к которым относится все семейство классики ВАЗ, карданная передача передает всю работу двигателя, превращенную в крутящий момент, на задние, ведущие колеса. Именно потому, что под днищем автомобиля проложен кардан, в салоне посередине приподнят пол. В переднеприводных автомобилях такого возвышения салона нет.

Изменение угла получилось вовсе не потому, что кардан трудно проложить под днищем без перегибов. Как – нибудь инженеры бы справились. Дело в том, что высота задней подвески, и, значит, дифференциала, который принимает на себя момент вращения, постоянно «пляшет» из-за амортизации эластичной подвески.

Ясно, что карданная передача — это «трудовая лошадка» в автомобиле ВАЗ 2107, а крестовина, соединяющая валы – уязвимое место. Сегодня разговор пойдет именно об этом несложном, но очень ответственном узле. Ремонт карданного вала – дело тонкое, несмотря на кажущуюся простоту. Замена деталей требует тонких измерений.

Крестовина вала и кольца

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

  • Части, способные изменять угол и длину передачи – муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
  • Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
  • Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
  • Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
  • Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
  • Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
  • Промежуточная карданная опора крепится на кронштейн (15).
  • Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
  • Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
  • Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
  • У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.
Читать еще:  Пыльники рулевых тяг ваз 2110

Схема у ВАЗ 2107

Какие неисправности встречаются в этом соединении

Конечно, чаще всего выходят из строя самые нагружаемые элементы: карданная крестовина и подшипники. На это есть свои причины: отсутствие нужной смазки в подшипниках и брак при производстве крестовин. В СССР крестовины были страшным дефицитом: нет крестовины – неисправна передача – стоит автомобиль. Ремонт карданного вала стоил часто недельного семейного бюджета, а замена крестовины (точнее, необходимость ее) – приводила многих в уныние.

Более редкие неисправности передачи ВАЗ 2107:

  • Повреждение и нарушение конфигурации (удар об камни при езде в горах);
  • Обильное количество грязи в деталях и подшипниках;
  • Выход из строя фланцев, шлицов и муфт при нагрузках.

Для смазки, ухода, если потребовалась замена детали — прежде всего, нужно правильно снять его с автомобиля и поставить обратно. Ремонт карданного вала также возможен только после снятия.

Снятие вала с автомобиля ВАЗ 2107

Внимание! Прежде, чем разнимать детали передачи относительно друг друга, нужно мелом нанести метки, чтобы не развернуть положение деталей по-другому и не вызвать нарушения центровки!

  • Вывешиваем любое ведущее колесо с помощью домкрата;
  • Рычаг переключения передач, или «палку» ставим на нейтралку, стопорим «ручник»;
  • Снимаем предохранительный кронштейн, отвернув гайки и шайбы;

  • Теперь освобождаем муфту от фланца коробки передач, вывернув 3 гайки;

  • Поворачиваем кардан, вытаскиваем все болтики из фланца и муфты, для облегчения работы можно аккуратно выколотить их бородком и молотком.

  • Теперь можно отсоединить передний конец от фланца КПП;

  • Теперь выворачиваем гайки задней половины передачи от фланца дифференциала (их 4 шт.);

  • Теперь можно разъединить кардан и фланец дифференциала:
  • Выворачиваем гайки крепления поперечины и снимаем ее;
  • И только теперь снимаем кардан с автомобиля ВАЗ 2107

Все, снятие закончено. Обратная установка проходит точно так же, только нужно следить, чтобы карданная муфта своими вкладышами (2) вошла в пазы фланца КПП (1,3).

После установки нужно проверить, как прокручивается кардан при одном вывешенном колесе.

Как можно долго сохранить кардан без ремонта и разбора?

  • берегите днище автомобиля от больших булыжников, камней, летящей на скоростях щебенки в кардан;
  • применяйте правильную смазку ШРУС – 4, ФИОЛ – 2у, красьте кардан. Предохранение от коррозии позволит дольше сохранить центровку;
  • чаще проверяйте доступные соединения и защитные кронштейны, подтягивайте соединения;
  • не ленитесь проверять зазоры в шарнирах и своевременно их регулировать;
  • осмотр муфты ежеквартально на предмет трещин в резине или дефектов позволит вам заменить ее, в противном случае может выйти из строя вся карданная передача, а это выйдет дороже.
  • Регулярно смазывайте карданную передачу ВАЗ 2107.

Как правильно смазать кардан?

Расскажем о правильной смазке карданной передачи без снятия деталей с автомобиля.

Вначале, как обычно, ставим ВАЗ 2107 на смотровую яму, затягиваем ручной тормоз, ставится рычаг КПП в положение «нейтральная передача», убираем вручную грязь и пыль с карданной передачи, затем проверяем, как затянуты все доступные болты и гайки и подтягиваем то, что «болтается».

  • Можно всунуть отвертку и покачать, так можно определить люфт в подшипниках шарниров. В этом случае деталь придется снять с автомобиля, как было описано выше, и заменить крестовину либо поменять уплотнительные кольца.
  • Кроме этого, беремся за передний вал крепко одной рукой и вращаем (качаем), осматривая муфту: нет ли углового люфта?

  • Для смазки шлицов карданного вала нужно взять ключ на 11 мм, вывернуть пробку на фланце муфты и взять масленку, в которой можно подавать масло под давлением. Затем шприцом выдавливаем смазку (ШРУС – 4, Фиол – 2у) в шлицевое соединение, пока «не полезет» из – под сальника, затем ставим пробку на место.

Эти нехитрые советы позволят сохранять передачу ВАЗ 2107 долго в нормальном состоянии, не производя ремонт карданного вала.

Замена карданного вала на ВАЗ 2107

Заднеприводные автомобили семейства ВАЗ оснащены таким устройством, как кардан. Что же это такое? На сегодня все большей популярностью пользуются переднеприводные автомобили, которые имеют определенные преимущества перед заднеприводными. Автомобиль ВАЗ 2107 является заднеприводным, поэтому в его конструкции имеется карданная передача. Карданом называют такой вал, который позволяет передавать крутящий момент от КПП к ведущему мосту автомобиля. Что представляет собой карданный вал ВАЗ 2107, как осуществляется его замена, и какие неисправности могут возникнуть при эксплуатации рассмотрим ниже.

Читать еще:  Шток бензонасоса ваз 2107

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

В настоящее время наименьшую вибрацию и увеличенный ресурс работы, имеют карданы на ШРУСах, а не на крестовинах. При желании такой вал можно поставить и на семерку, купив его на авторынке, или заказав в интернет-магазине.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

  • выход из строя крестовин;
  • разрушение подвесного подшипника;
  • нарушение конфигурации(дисбаланс) вала;
  • поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
  • избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

  • появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
  • возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
  • появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
  • стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие. Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием.

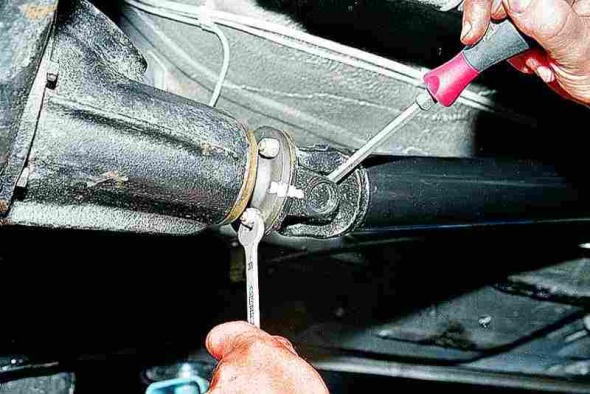

Чтобы избежать нарушения центровки при разборке, необходимо нанести мелком или керном метки, что позволит избежать неправильной сборки изделия.

Работы по демонтажу кардана осуществляются в следующем порядке:

  1. Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
  2. Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
  3. Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
  4. После вывинчивания крепления можно разъединить изделие от фланца дифференциала.
  5. Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
  6. Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
  7. После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию. При установке изделия важно следить за тем, чтобы правильно поставить вал.

После ремонта или замены вала следует осуществить проверку вращения изделия. На этом работы по снятию и замене карданного вала на “семерке” завершены. Остается убедиться в том, что посторонние шумы исчезли после выполненных работ. Также советуем прочитать статью о замене крестовин.

Читать еще:  Замена ручника ваз 2114 видео

Замена карданного вала ВАЗ 2107

Несмотря на то, что ВАЗ 2107 уже давно снят с производства, однако, благодаря своей простоте в обслуживании и неприхотливости в ремонте, он остаётся одним из популярных авто среди населения в своём классе. Тот факт, что большинство автомобилей не новые, требует повышенного внимания к их техническому состоянию. При проведении техобслуживания, также стоит оценить состояние карданного вала.

Карданный вал или кардан — одна из главных деталей трансмиссии автомобиля ВАЗ 2107, основная задача которой, передача крутящегося момента от коробки передачи к редуктору заднего моста. Технически кардан ВАЗа 2107 состоит из двух составляющих: карданного вала переднего и промежуточного, сопряжённых между собой крестовиной, позволяющей им вращаться с изменяющимся углом относительно друг друга.

Признаки и причины выхода из строя карданной передачи ВАЗ 2107

Чаще всего основными симптомами выхода из строя кардана и узловых составляющих, является неустойчивость и шатание кардана при вращении, сопровождающиеся излишними колебаниями кузова. В свою очередь, о поломке могут сигнализировать удары при трогании с места или переключении передачи.

Для определения причин поломки ставим автомобиль на смотровую яму или эстакаду, промываем и очищаем от грязи валы кардана. Осуществляем проверку на наличие всевозможных дефектов в соединениях шарниров, производим проверку на плавность и лёгкость проворачивания вилок кардана, а также на наличие или отсутствие радиальных и осевых люфтов соединений. В большинстве случаев, в устройстве кардана выходит из строя крестовина и/или подшипник.

Зачастую проблема решается после замены подшипника или крестовины. Другое дело, когда после выезда на природу или при движении по пересеченной местности, произошёл удар по кардану, в итоге, если обнаружились деформации или повреждения на одном из валов – деталь необходимо заменить в сборе.

Советы по замене карданного вала ВАЗ 2107

К счастью, отечественный автопром не прекратил выпуск запчастей к ВАЗ 2107 и купить эту деталь будет нетрудно. Заказать оригинальный карданный вал с артикулом 21050220001200 можно в интернет-магазинах с доставкой. Средняя цена составит 5500 рублей.

Стоимость указана на лето 2017 года по Москве и области.

Наличие смотровой ямы, необходимого инструмента, умелых рук поможет справится с заменой кардана ВАЗ 2107 своими руками и сэкономить на ремонте.

Для выполнения работы нам понадобятся:

  • смотровая яма;
  • отвертка и зубило;
  • молоток;
  • накидные ключи «на 13», «на 10»;
  • рожковые ключи «на 13», «на 24»;
  • проникающая жидкость WD-40;
  • смазка для шлицевых соединений Фиол-1, Фиол-2У, ШРУС-4 или их аналоги;
  • новый карданный вал.

Обрабатываем места креплений деталей проникающей смазкой.

Кардан Ваз 2107, есть ли на нем заводские метки?

Санька 68
От 200 и выше.

Зарегистрирован: 25.04.2013
Сообщения: 205

Raul07
Восточный льстец

Зарегистрирован: 25.10.2009
Сообщения: 36063
Откуда: Тамбов

Санька 68
От 200 и выше.

Зарегистрирован: 25.04.2013
Сообщения: 205

Shbbq
Восточный льстец

Зарегистрирован: 05.05.2010
Сообщения: 16990

Raul07
Восточный льстец

Зарегистрирован: 25.10.2009
Сообщения: 36063
Откуда: Тамбов

Санька 68
От 200 и выше.

Зарегистрирован: 25.04.2013
Сообщения: 205

Raul07
Восточный льстец

Зарегистрирован: 25.10.2009
Сообщения: 36063
Откуда: Тамбов

Efgen
плут

Зарегистрирован: 13.05.2009
Сообщения: 922
Откуда: Кирсанов

Raul07
Восточный льстец

Зарегистрирован: 25.10.2009
Сообщения: 36063
Откуда: Тамбов

дИмКа011
Восточный льстец

Зарегистрирован: 26.07.2010
Сообщения: 22427
Откуда: tmb

Добавлено спустя 45 секунд:

Re: Кардан Ваз 2107

Санька 68
От 200 и выше.

Зарегистрирован: 25.04.2013
Сообщения: 205

дИмКа011
Восточный льстец

Зарегистрирован: 26.07.2010
Сообщения: 22427
Откуда: tmb

Санька 68
От 200 и выше.

Зарегистрирован: 25.04.2013
Сообщения: 205

дИмКа011
Восточный льстец

Зарегистрирован: 26.07.2010
Сообщения: 22427
Откуда: tmb

Raul07
Восточный льстец

Зарегистрирован: 25.10.2009
Сообщения: 36063
Откуда: Тамбов

Санька 68
От 200 и выше.

Зарегистрирован: 25.04.2013
Сообщения: 205

дИмКа011
Восточный льстец

Зарегистрирован: 26.07.2010
Сообщения: 22427
Откуда: tmb

Raul07
Восточный льстец

Зарегистрирован: 25.10.2009
Сообщения: 36063
Откуда: Тамбов

Санька 68
От 200 и выше.

Зарегистрирован: 25.04.2013
Сообщения: 205

дИмКа011
Восточный льстец

Зарегистрирован: 26.07.2010
Сообщения: 22427
Откуда: tmb

Raul07

две крестовины, значит у каждой половинки 2 положения, а к хвостовику не важно как прикручивать? или еще +2 положения
