Размеры колонок ваз 2107

Акустический подиум Ваз 2107 своими руками

Акустический подиум Аламар для Ваз 2107

Как известно, акустический подиум в автомобиле – это всегда красиво. Многие, наверное, видели эти самые декоративные элементы, рассчитанные на установку больших динамиков, но не все знают, как их правильно подбирать или сделать своими руками.
Сегодня мы узнаем, как изготовить акустический подиум Ваз 2107 самостоятельно, используя лишь подручные материалы и инструменты. Подиум акустический Ваз 2107 полностью преобразит внешний вид салона автомобиля.
Кроме того, в статье имеется общая информация про виды и типы различных подиумов.

Эта удивительная конструкция под названием подиум

Акустический подиум на Ваз 2107

Слово «Podium», как известно, английское, и означает оно «возвышенность». В акустике подиумом называют специальное место под динамики и бывают они, как внешние, так и внутренние.

Предназначение подиумов

  • Если в автомобиле, таком как Ваз 2107 заводом не предусмотрено штатного места под динамик, только установка подиума позволит поставить акустическую колонку.
  • Подиум можно вмонтировать в автомобиле для того чтобы установить динамик любого размера, даже намного большего, чем предусмотрено производителем.
  • Подиум даст возможность правильно направить звук динамика, который часто пропадает или слабеет ввиду множества факторов.
  • Подиум придает всей конструкции, на которую крепится колонка, жесткость и прочность.

Акустический подиум в Ваз 2107

Динамики для автомагнитолы в большинстве случаев нужно бывает установить в такие места, где, по мнению конструкторов, их быть не должно. К примеру, это могут быть не сами динамики, а пищалки или среднечастотники.
Что касается наших отечественных конструкторов, то они вообще не предусмотрели никаких особых штатных мест для колонок, довольствуясь дверями или панелью. А туда можно бывает вставить лишь небольшие по размеру коаксиальные динамики.

Примечание. При установке компонентной акустики в Ваз 2107 владельцу придется либо покупать подиум, либо лепить его самостоятельно. В этом случае и колонки встанут, как надо и смотреться все будет гораздо симпатичнее, вписываясь в общий дизайн интерьера.

  • В дверях Ваз 2107 производителем или вообще не предусмотрено штатного места для динамиков, или же туда входит колонка размеров 13 см, но никак не больше. Этот размер, как известно, знатокам хорошего звука, не даст объема,а вот 16 см или 20 см, как раз то, что нужно.

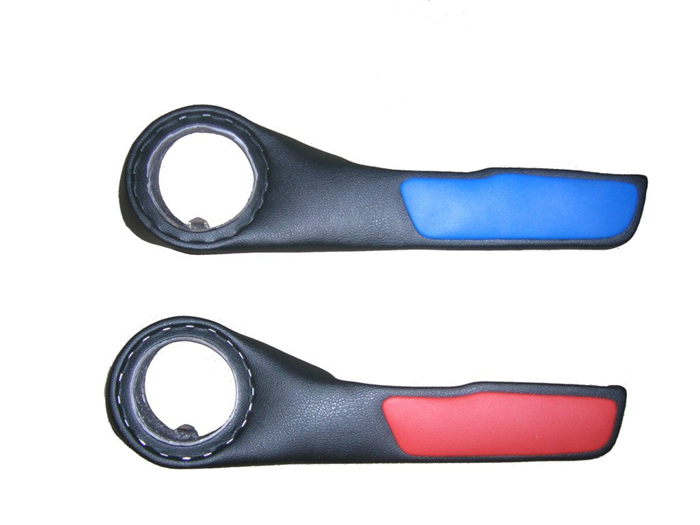

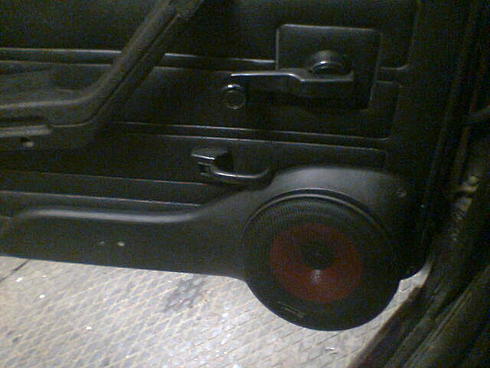

  • Для динамиков 16 см можно будет вылепить как внешний, так и внутренний подиум.

Примечание. Если с внешним подиумом все ясно, то внутренний представляет собой кольцо из толстой фанеры или ДСП, жестко прикрепленный к каркасу двери. Ставится внутренний подиум таким образом, чтобы заводская обшивка вставала на место без проблем.

  • Любой динамик имеет неравномерность излучения, то есть его можно слушать непосредственно перед колонкой и тогда будет определенное качество звука, и слушать при повороте динамика в сторону, что даст совершенно иное звучание. Сказать, как наиболее правильней располагать динамики нельзя однозначно, пока звучание само не приобретет нужный характер и только после этого подиум доделывается (по крайней мере, так советуют профессионалы).
  • Динамик по своей конструкции представляет собой поршень. В нем движется диффузор и таким образом, уплотняет воздух перед собой, создавая звуковые волны.
    Если с этим все понятно, то следует еще знать то, что динамик вдобавок является и реактивной системой, на которую действует третий закон Ньютона. Это означает, что если крепление динамика будет недостаточным, колонка будет колебаться на опоре, а звук будет выходить вялым и неприятным.

Примечание. Установка подиума решает данную проблему, так как усиливает жесткость всей конструкции, куда крепится динамик. Сама дверь «семерки» сделана из очень мягкого металла, который легко гнется. Ставить динамик сюда без подиума настоящее преступление.

В продаже сегодня можно встретить разные подиумы для акустики, но чаще из тонкой фанеры, к которой ориентировочные кольца из того же материала крепко прикручены.

Все пустоты на заводских подиумах залиты монтажной пеной, но на таких подиумах, даже самая крутая акустика будет играть не очень. Это из-за того, что не обеспечена достаточная жесткость.
Монтажная пена – это не дело. Она, конечно, придаст изделию нужную форму, но только когда готов жесткий корпус. Поэтому только самодельные подиумы можно рассматривать, как наиболее ценный вариант.

Как сделать подиум самому

Акустика в Ваз 2107 подразумевает наличие подиума и как было сказано выше, он желательно должен быть изготовлен самостоятельно. Узнаем, как же его сделать?
Обычная фанера – это самый подходящий материал для изготовления подиума. Процесс начинается с того, что выпиливаются лобзиком овалы или круги из фанеры.
Придание формы подиуму можно осуществить при помощи:

  • Пены, но как мы узнали, она не обеспечит должной жесткости.
  • Эпоксидной смолы.
  • Компопласта.

Алгоритм процесса изготовления каркаса акустического подиума

  • Берем фанеру толщиной 5-6 мм.
  • Подготавливаем каркас для подиума.
Читать еще:  Разборка двигателя ваз 2110 8 клапанов инжектор

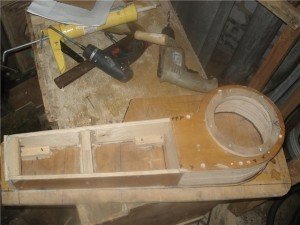

Каркас для подиума своими руками

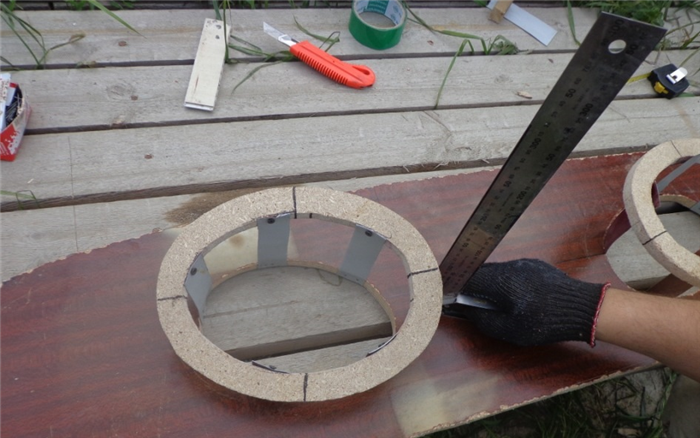

  • Электролобзиком вырезаем кольца так, чтобы динамик плотно садился в отверстие.
  • Создаем подходящий каркас при помощи саморезов или проставок из дерева.

Примечание. Если использовать проставки разной высоты, то можно добиться наклона подиума.

  • Всю конструкцию фиксируем саморезами, но аккуратно, чтобы фанера не треснула.

Примечание. В зависимости от индивидуальной фантазии, можно соорудить не один, а два или более подиумов.

Совет. Чтобы подиум плотно прилегал к обшивке, рекомендуется ставить специальные проставки из ДСП, которые затем прикручивать плотно к двери.

Придание формы подиуму:

  • Если устраивает обычный подиум, схожий по конструкции с магазинным, то можно использовать для придания формы и обычную пену. Запениваем внутренности каркаса и ждем, пока высохнет.
    Лишние части вырезаем острым ножом или лезвием. На пену следует в конце нанести слой шпаклевки и все зашкурить.
  • Если хотим изготовить настоящий подиум, который давал бы мощный профессиональный звук, то используем эпоксидную смолу. На готовую заготовку натягиваем обычные капроновые колготки, но так, чтобы они нигде не провисали.
    Баксу разводим и заливаем форму. Проделываем 3 раза, через каждые 12 часов.
    После последнего третьего слоя ждем 24 часа, пока не высохнет. После этого оставшиеся открытые части внутри формы можно опять залить пеной. Но это уже будет укрепленный каркас.

Примечание. После высыхания подиум покрывают анти-гравием, а кольца и пенные стенки черной аэрозольной краской. Не забываем в конце повесить обшивку, закрепить родными саморезами, поставить динамики и наслаждаться качественным звуком.

Инструкция, представленная выше, подразумевает работу своими руками с использованием фото и видео – материалов, которые можно посмотреть в сети Интернет. Их там много.
Цена на хороший подиум достаточно высокая, а если сделать его самостоятельно, то можно сэкономить средства.

Акустическая полка ВАЗ 2107 своими руками

ВАЗ 2107 хотя и является отличным автомобилем, но все же требует некоторых доработок. Вот, например, акустика в “семерку” с завода в большинстве случаев не устанавливается. А живя в современном мире, любой водитель уже не представляет себе авто, в котором бы отсутствовала хоть какая-либо музыка. Первым уровнем озвучивания авто является установка двух “блинов” в заднюю полку ВАЗ 2107, которая располагается под задним стеклом, что является оптимальным местом для установки больших динамиков. Эти динамики можно установить в специальную полку из пластика, но получить при этом качественное звучание не получится.

Чтобы звук действительно удовлетворял потребности водителя, необходимо подготовить акустический подиум из дерева. Сделать такую полку из дерева для ВАЗа не сложно, с чем справится даже обычный водитель без навыков столяра. Как изготавливается такая конструкция своими руками, узнаем детальнее. Вариантов изготовления задних акустических полок на ВАЗ 2107 много, но мы рассмотрим два самых распространенных, что позволит выбрать наиболее приемлемый способ.

Требующиеся материалы и инструменты

Акустическая полка на ВАЗ 2107 своими руками изготавливается непосредственно из композитных материалов на основании дерева. Чтобы изготовить полку своими руками, потребуется следующий перечень материалов:

  • фанера толщиной 16 мм и 12 мм;
  • декоративные материалы для обшивки полочки. Это могут быть: кожвинил, дермантин или карпет;
  • двухкомпонентная эпоксидная смола;
  • монтажная пена;
  • несколько саморезов и болтов с гайками для крепежа.

Конечно, под новую полочку потребуются соответствующие динамики, обычно овальной формы или круглые. Для проведения работ потребуется также шуруповерт, лобзик, отвертки и степлер для мебели. При этом будет изготавливаться не колхозный вариант полки, а реальная акустическая система, которая будет иметь не только красивый дизайн, но и достойные параметры звучания.

Вариант №1: изготовление полки

Акустическая полка ВАЗ 2107 с подиумами под установку овальных динамиков изготавливается следующим образом:

  • Для начала следует демонтировать штатную полку, взяв ее в итоге за шаблон для изготовления нового основания.
  • Берется соответствующий по размерам лист фанеры 16 мм или ДCП, после чего на нем располагается шаблон. По шаблону делается разметка при помощи простого карандаша или ручки.
  • По расчерченному шаблону необходимо вырезать новое основание для полочки, но вырезать его необходимо на 4-8мм меньше чем заводской образец, иначе, в силу большей толщины изделие не поместится на станет на свое место. Для этого рекомендуется воспользоваться электрическим лобзиком, что позволит сделать все быстро и качественно.

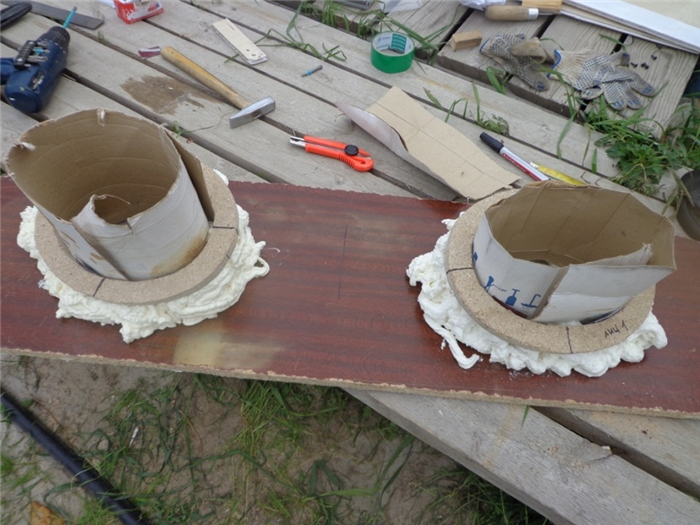

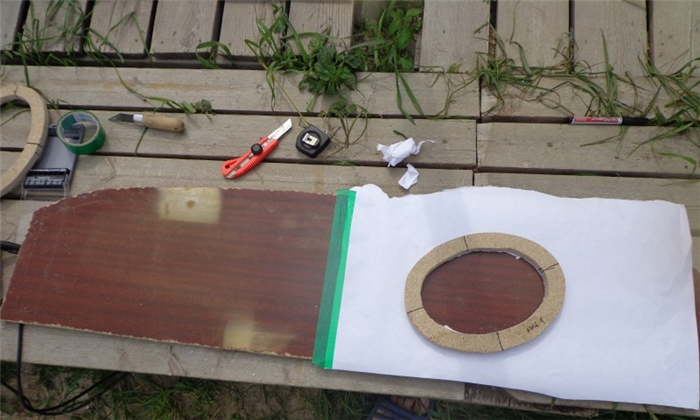

  • Используя ту же древесину, требуется вырезать основание для подиума и для самого динамика. Сделать это не сложно, а в роли шаблона можно использовать овальные динамики. Из обрезков материала делаем опоры, при помощи которых будем фиксировать эти два овала с необходимым нам углом наклона.
  • Примеряем получившиеся заготовки к полке, намечаем и пилим отверстия внутри подиумов.
  • Используя наждачную бумагу, необходимо пройтись по всем резам и обработать их. Углы должны получиться гладкими и округлыми.
  • Подиум необходимо закрепить, используя при этом соответствующей длины саморезы. С внутренней стороны изделия потребуется установить картонное основание. Это основание будет играть роль внутренней поверхности подиума.
  • Углубления, получившиеся между основанием и подиумами, следует тщательно задуть монтажной пеной. Когда пена подсохнет, на что может несколько часов, потребуется обрезать ее излишки. После обрезки выполнить тщательную зачистку углов.

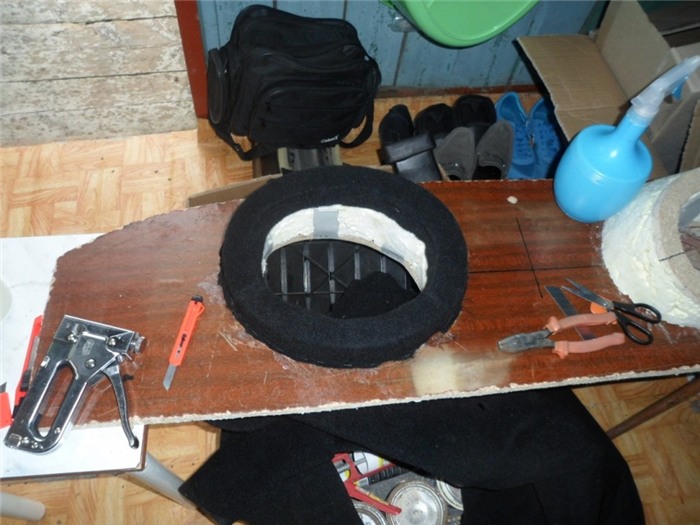

  • Полка на ВАЗ 2107 практически готова, остается только обшить ее декоративными материалами. Здесь уже работает фантазия. Ее можно оформить в любом виде. Крепление декоративных элементов осуществляется при помощи мебельного степлера.
Читать еще:  Двигатель на ваз 21114 8 клапанов

Вариант №1: установка полки

Уже полностью готовое изделие монтируется на место штатной полочки при помощи болтовых и гаечных соединений. В местах крепления следует просверлить соответствующие отверстия, после чего закрепить полочку.

После установки полочки необходимо выполнить ее подключение. Для подключения рекомендуется использовать специальную акустическую проводку с сечением хотя бы 1,5 мм . Более тонкие провода не смогут раскрыть весь музыкальный потенциал установленной акустики, особенно при проигрывании низкочастотной составляющей. В результате получаем следующее изделие:

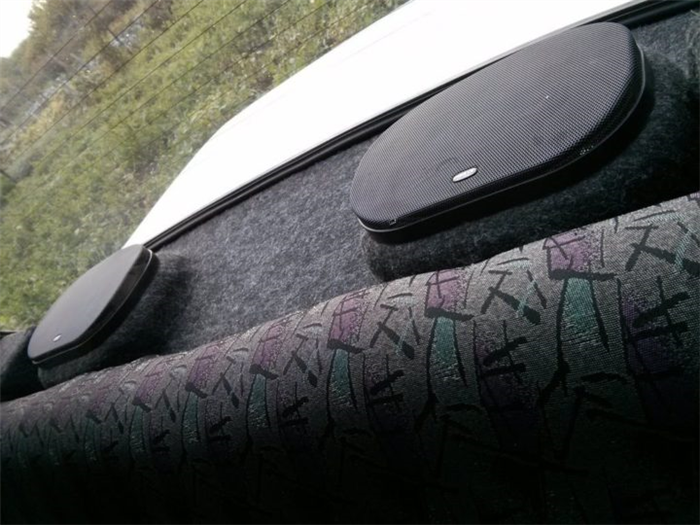

Вариант №2: особенности изготовления акустической полки

Задняя акустическая полка в ВАЗ 2107 может быть изготовлена своими руками и по другому варианту. Второй способ проще, и заключается в повторении первого способа, но без изготовления подиумов-подставок под динамики. Вырезается полка по трафарету стандартной, подгоняется по размерам. Затем ее размечаем и выпиливаем отверстия под динамики, вместе с этим продумываем и подготавливаем места для крепежа самой полки к кузову авто. Так же пилим отверстия для динамиков в железной панели кузова. Важно чтобы они совпали с отверстиями в полке. Рекомендуем хорошо проклеить шумкой металлическую панель на которую будет крепиться вся конструкция.

Когда все подготовлено, можно обтягивать новое изделие понравившимся материалом и крепить его на место. Для еще больших любителей хорошего звучания, можно осторожно пропенить монтажной пеной получившийся зазор между полочкой и металлом. Это сделает конструкцию еще более монолитной, и улучшит звучание низких частот.

Второй вариант изготовления полки является более практичным, так как остается больше свободного пространства для расположения каких-либо вещей. Какой вариант полки выбрать в свой автомобиль, решать вам, только помните, что подойти к изготовлению полочки следует ответственно, что отразится на конечном результате звучания музыки.

Вместе с изготовлением полки рекомендуем также произвести изготовление обшивок дверей, установку подиумов под динамики и шумоизоляцию автомобиля, это очень положительно отразится на качестве звучания музыки и удовольствии от вождения.

Установка хорошей бюджетной акустики (динамики, магнитола) в ваз 2107, 2106, 2101

Автозвук, установка хорошей бюджетной автомобильной акустики — колонки (динамики), голова (магнитола) в классику ваз 2106.

Без хорошей акустической системы — тюнинг ваз 2106 как бутерброд без масла. Первое, что советую сделать – шумоизоляцию ( звукоизоляцию) . Даже непрофессиональная значительно снижает шумы внутри автомобиля, следовательно качество автозвука улучшается. Параллельно с этим пробрызгайте все скрипящие стыки деталей жидким силиконом. Я это сразу сделал – очень раздражают скрипы и разные дребезжания…

Следующее, но столь же важное: тщательно подумайте – сможете ли вы сами все сделать – руки должны расти как минимум в двух – трех сантиметрах от зад… цы (не ближе!) Бюджетный вариант – 4 колонки: 2 в передние двери (плюс 2 пищалки сверху – идут в комплекте, или не идут) и 2 овала в заднюю полку. В передние двери: 10 см (4 дюйма), 13 см (5,25 дюйма), 16 см (6,5 дюйма) Задняя полка – овалы 15*23 см (6*9 дюйма)
В принципе, подобрать можете сами – продавец посоветует в зависимости от кошелька, но есть два правила:

  1. Качество звучания равно качеству звучания самого слабого звена. Следовательно покупать стоит головное устройство (магнитолу), колонки ( динамики) и т.д. одного ценового диапазона. Нет смысла покупать дорогую голову (магнитолу) и дешевые динамики.
  2. Лучше брать все устройства одного производителя. Они как правило сыграны и лучше всего подходят друг другу.

Определённой марки не посоветую – за рекламу магнитол мне никто не платит. Покупайте в магазине – на рынке не айс… Нормальную систему можно подобрать за 6-8 килорублей.

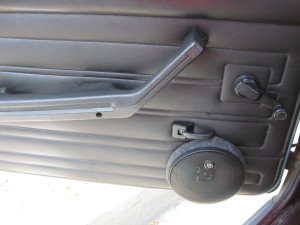

Место установки передних динамиков в ваз 2106. Снимаем обшивку двери, предварительно купив крепления (некоторые сломаются) Существует три места, где проще всего установить динамики:

1 2 3

1.Не пробовал, хоть и возможно.

2. на 10, 13см. встают без проблем любые, я ставил на 16см — встают сложно, внатяг. Пришлось отпиливать чуть чуть от нижнего ободка динамика. То есть надо сначала примерять по диаметру магнита, высоте динамика. Можно немного вогнуть железо двери, тогда точно встанут.

По качеству звучания — сцена очень низкая, басов вообще нет, при высадке из машины попадаем ногой по динамику.

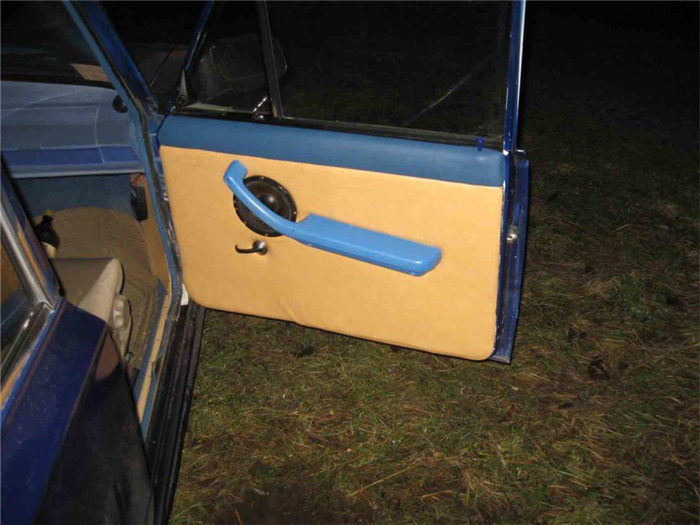

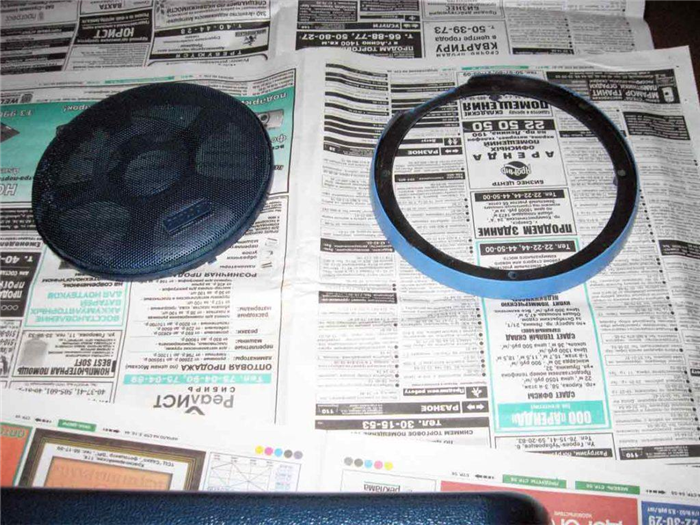

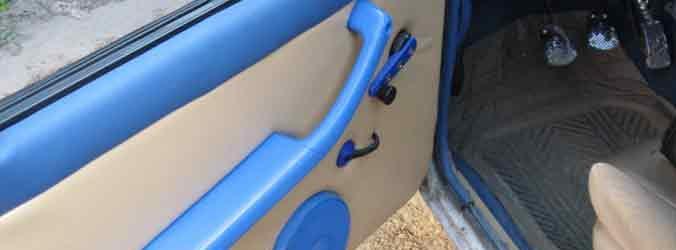

3. (при стекле 07,05 не получится ) После установки ЭСП возникла проблема — динамик при установке (2) упирался в рейку эсп. Пришлось искать другое место. Путем долгих проб нашел неожиданное место — под дверной ручкой (3). 10 см, 13 см пойдут без проблем, на 16 встает внатяг (на рисунке без защиты). Чтобы рука пролазила в ручку, защита динамика должна быть площе, поэтому я снял кольцо (на рис. справа внизу), оставив только левую решетку с пластмасской.

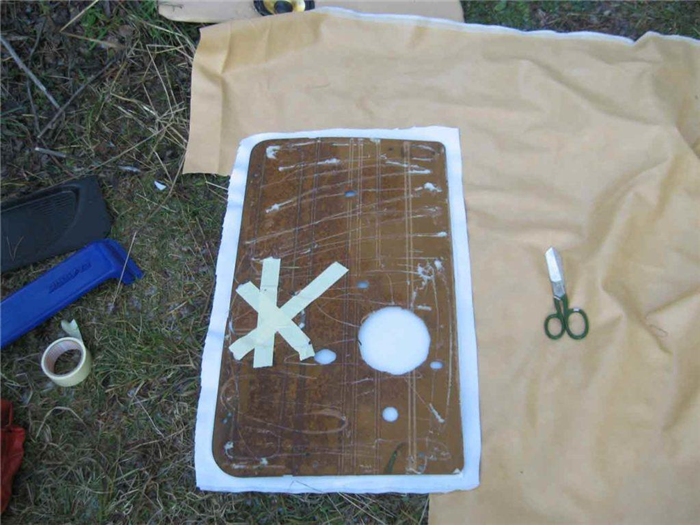

Автовук стал намного лучше (сцена повысилась). Да что темнить, звук стал круче. Появились басы, а если голову опустить, то полный улет. Перед тем, как прорезать дырку тщательно примеряем, приложив динамик к двери, где должна быть дырка (не увере — не пили, семь раз отмерь — один отрежь, плохому тан. ). В комлекте с динамиками идет кругляшок с его размерами (динамика), который вырезаем из бумажки, прикладываем к двп двери (обшивке) и вырезаем дырку. Я выбил стамеской и молотком по периметру.

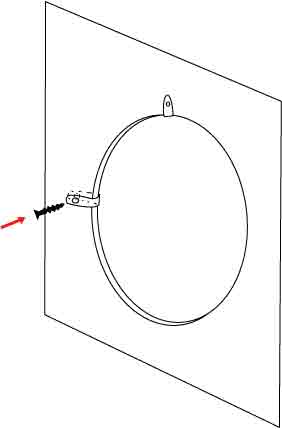

В комплекте с динамиками идут железные фиговины. Так вот, динамик прикручиваем не к фанере, а к ним. Ставим четыре по периметру, прикладываем динамик и прикручиваем (как на рисунке), чтобы саморез попал в дырку на задней части фиговины.

Читать еще:  Гидравлика на ваз 2110

Пищалки (высокочастотные динамики)

Устанавливаем как можно выше (фото скоро будет).

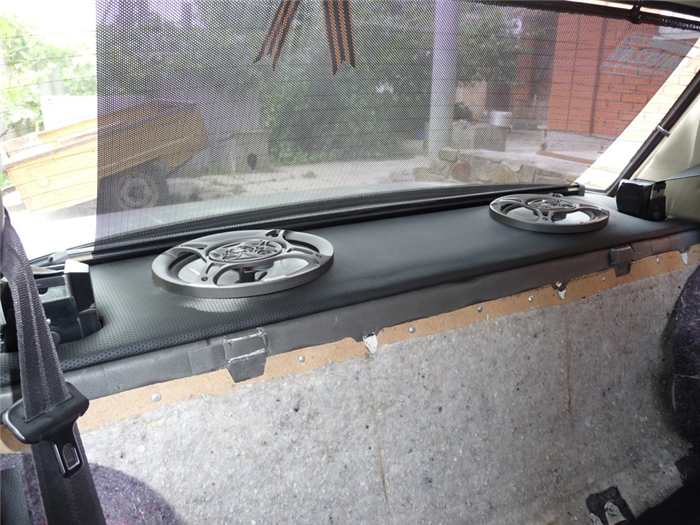

Заднюю полку я купил в магазине. Материал задней полки — фанера, желательно не уже 8 мм (а то будет дребезжать).

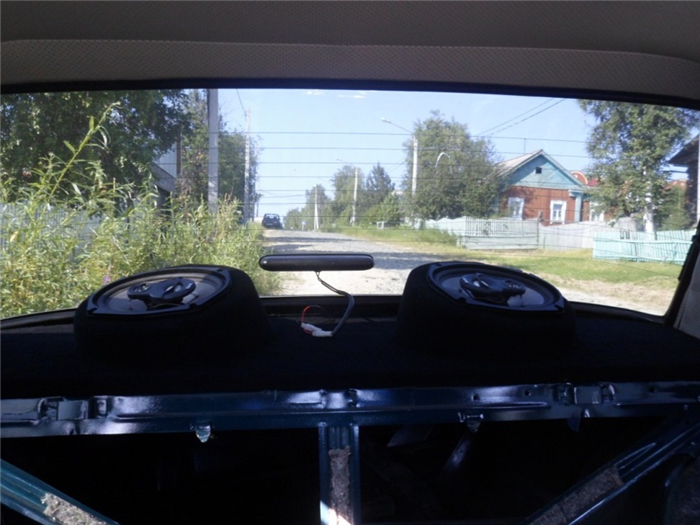

Тяжелая. Задние динамики желательно повернуты в салон (звук намного лучше). Сделать самому несложно, у меня просто времени не было. FAQ есть в интернете. Самый бюджетный вариант — вырезаем из фанеры 8 -10 мм по размеру старой полки, прорезаем дырки, обтягиваем как двери ваз 2106, и готово.

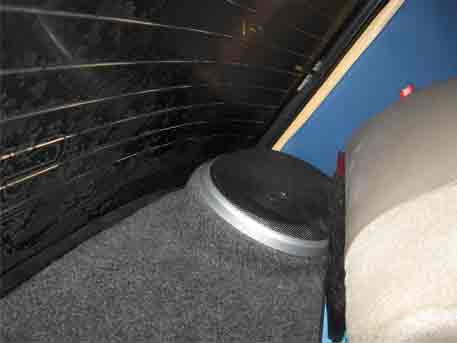

динамики повернуты в салон

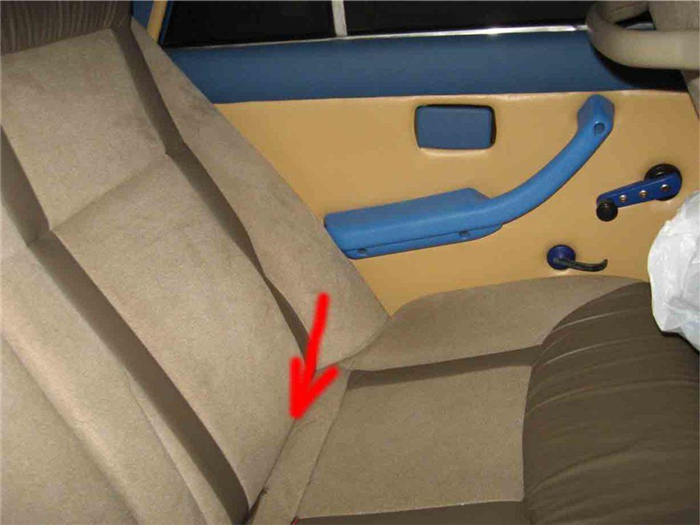

Итак, чтобы снять заднюю полку на ваз 2106 нужно снять спинку заднего дивана. Стрелкой показан железный лепесток, отогнув который снимается задняя спинка (их два, справа и слева). Надо просунуть туда руку и отогнуть их.

Снимаем заднюю полку и обнаруживаем (не знаю как у всех), а у меня в месте где должны быть динамики — железная перегородка(. Здесь без болгарки не обойтись… Обкладите все тряпками (чтобы не испортить окалиной) и вырежьте перегородку, чтобы динамики встать могли. По другому — никак(.

Проводка и подключение

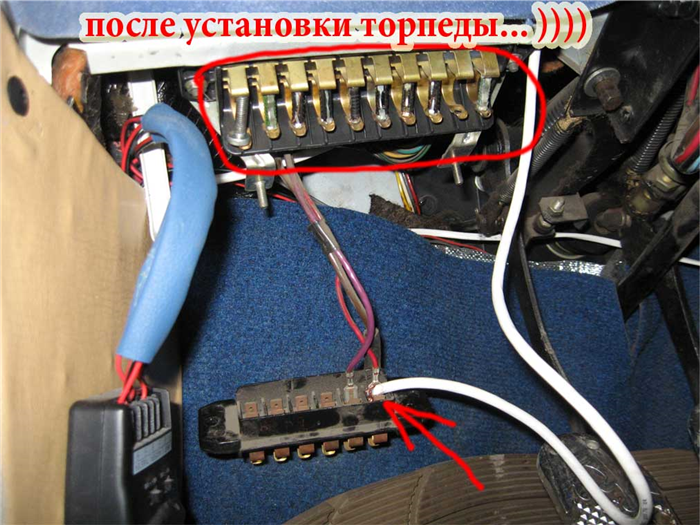

Схема подключения доходчиво описана во всех инструкциях. Подача питания в автомагнитолу осуществляется двумя проводами: плюс (+) желтый и красный провод один на генератор, другой на аккумулятор и минус (-). Я взял и смотал красный и желтый вместе и подключил к плюсу блока предохранителей (по моему аварийная сигнализация). См.

рисунок. То есть магнитола будет работать всегда, даже при вынутом ключе. Еще можно подключить к плюсу прикуривателя ( красный провод — не желтый!). Минус — к минусу прикуривателя.(черный провод). Остальное по инструкции.

Тщательно все изолируйте, (лучше использовать термоусадку) использовать термоусадку. У меня ушло 2 мотка изоленты. Всю проводку прячем под обшивку. К дверным динамикам проводку делаем так: либо пропихиваем по существующему каналу, либо сверлим новый, кромки которого -загрунтовать и покрасить (крайний случай — промазать литолом).

Автовук получился неплохой, на бюджетном уровне.

Установка акустической полки ВАЗ 2107

У классической «семерки» имеется огромный потенциал в плане создания условий для установки хорошей музыки. Полка акустическая, расположенная под задним стеклом в автомобиле ВАЗ 2107, лучшее место для установки больших колонок. Готовые детали такого рода продаются в магазинах автозапчастей и аксессуаров и стоят довольно дорого. Они обычно отформованы из пластика, но для того, чтобы добиться качественного звучания рекомендуется использовать деревянный подиум.

Основание из этого материала исключает паразитные вибрации и позволяет добиться максимальной чистоты при воспроизведении музыкальных композиций. Большинство автомобилей ВАЗ 2107, в которых устанавливаются действительно качественные аудиопроигрыватели, оборудуются в специальных мастерских или все операции выполняются своими руками.

Материалы и инструменты

Хорошая полка под колонки делается в настоящее время из композитных материалов на основе древесины. Для изготовления данной детали рекомендуется использовать следующие материалы:

  1. Плита древесно-стружечная – 16мм или фанера клееная толщиной 10 -12 мм для изготовления основания.
  2. Карпет, кожвинил или другой декоративный материал для обтягивания полки.
  3. Эпоксидная смола двухкомпонентная.
  4. Ткань тонкая типа капрон можно использовать старые женские колготки или чулки.
  5. Пена строительная.

Работа выполняется своими руками с применением электрического и ручного инструмента, согласно приведенного ниже списку:

  1. степлер мебельный;
  2. электрический лобзик и набором пилок;
  3. дрель с плавной регулировкой оборотов или шуруповерт;
  4. отвертки крестообразной и плоской шлицей.

Сделать качественную заднюю полку для ВАЗ 2107 из названных материалов своими руками возможно только в том случае если строго придерживаться технологии.

Изготовление детали своими силами

Качественная полка с подиумами для установки колонок начинается с подготовки основания. Демонтируем своими руками штатную деталь и используем ее в качестве шаблона. Укладываем ее сверху на лист ДСП или фанеры и обводим простым карандашом. При помощи электролобзика вырезаем основания и тщательно обрабатываем его по контуру наждачной бумаги. Из того же материала вырезаем верхнюю часть подиума и делаем под нее опоры из обрезков древесины.

Крепим получившуюся конструкцию к основанию при помощи саморезов. С внутренней стороны подиума устанавливается картонная деталь, формирующая внутреннюю поверхность подиума. Получившиеся углубления заполняются строительной пеной, и оставляются в покое до полного ее высыхания. Теперь основание для полки готово, излишки застывшей пены обрезаются и тщательно зачищаются.

Основание для установки колонок под задним окном ВАЗ 2107 готово теперь его необходимо оклеить декоративными материалами своими руками. Данная операция выполняется аккуратно с разглаживанием покрытия, которое в дополнение к основному способу креплению фиксируются с изнаночной стороны еще и мебельным степлером.

Порядок установки полки акустической

Готовая деталь монтируется на место штатной при помощи болтов, которые выводятся багажник, где на них закручиваются гайки. Акустическая полка, изготовленная собственноручно для автомобиля ВАЗ 2107, вначале примеряется, затем засверливается вместе с кузовными деталями. В отверстия вставляются болты, при этом головки утапливаются в материал заподлицо.

Все подготовительные операции выполнены, и сделанную своими руками полку можно установить ее на место в автомобиль ВАЗ 2107. Предварительно по салону прокладывается проводка, при помощи которой и производится подключение колонок. Работа окончена, и теперь можно насладиться результатом, качественное звучание музыки с таким основанием гарантировано.
