ВАЗ 2115 2114 2113 8-клапанный регулировка зазоров клапанов. Видео инструкция

Покажем как своими руками отрегулировать зазоры клапанов на 8-клапанном двигателе автомобилей ВАЗ 2115 ВАЗ 2114 ВАЗ 2113. Открываем капот, откручиваем всё что нам будет мешать. Поддомкратим правое переднее колесо. Включаем 4 передачу, прокручивая колесо, выставляем метку на шестерне распредвала:

Вот схема регулировки для лучшего понимания:

Прокрутим на 2.5 зуба шестерни от установленной метки:

Проверяем зазор на первом выпускном клапане, он должен быть 0.35 плюс минус 0.05. В нашем случае щуп на 0.30 не проходит, значит клапан зажат, пробуем щуп на 0.25, он также не проходит, на 0.20 проходит. Используем специальное приспособление для регулировки клапанов, его вы можете купить в любом специализированном магазине. Если мешает масло, то его можно откачать при помощи шприца. При помощи нашего спец инструмента (или отвёртки, если у вас его нет) нажимаем на клапан и фиксируем его “топориком”. Пинцетом достаём регулировочную шайбу. Смотрим размер шайбы (у нас 2.72). Рассчитаем размер новой шайбы:

Устанавливаем новую шайбу с рассчитанным размером 2.57 надписью вниз (чтобы она не стиралась). После установки шайбы снова замеряем зазор. Теперь замерим зазор на третьем впускном клапане, должен быть 0.20 плюс минус 0.05. Щуп на 0.20 не проходит, щуп на 0.15 проходит свободно, значит там примерно 0.18, что допустимо.

Проворачиваем ещё на 11 зубьев от последнего положения шестерни:

Аналогично проверяем 5 и 2 клапана. Проворачиваем на 10.5 зуба, проверяем зазоры на 8 и 6 клапанах.

Видео регулировка зазоров клапанов в 8-клапанном двигателе ВАЗ 2115 2114 2113:

Резервное видео как отрегулировать зазоры клапанов в 8 клапанном двигателе ВАЗ 2115 2114 2113:

Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.

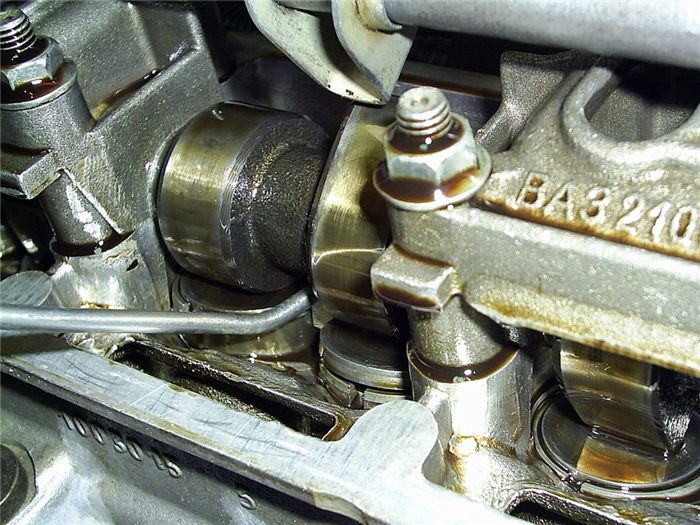

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного — (0,35±0,05) мм. Зазоры регулируют подбором толщины регулировочных шайб. В запасные части поставляют шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от ремня привода распределительного вала 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й — впускные.

Порядок регулировки зазоров не имеет значения.

Вам потребуются: приспособление для регулировки зазоров в приводе клапанов, набор щупов для проверки зазоров, регулировочные шайбы.

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока»).

2. Установите поршень первого цилиндра в ВМТ такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиву распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала. Затем поверните коленчатый вал еще на 40-50° — кулачки распределительного вала повернутся от толкателей.

3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей (в данном случае это 4, 6, 7 и 8-й клапаны). Необходимо заменить регулировочные шайбы тех клапанов, зазоры в которых
отличаются от номинального. Запишите измеренные зазоры.

4. Чтобы легче было вынуть регулировочную шайбу, в толкателе сделаны два паза. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу. Для удобства работы удалите масло из верхней части головки блока (вокруг толкателей).

5. Установите на шпильки крепления крышки головки специальное приспособление для сжатия пружин клапанов.

6. Наденьте на шпильки шайбы, перевернув их, чтобы не замять на них отбортовку, и заверните колпачковые гайки.

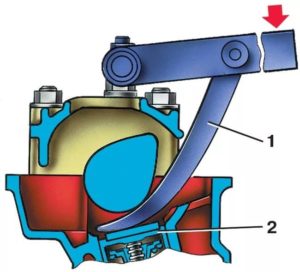

7. Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы…

8. …выступ на фиксаторе 1 зафиксировал толкатель 2 в утопленном положении.

9. Подденьте отверткой регулировочную шайбу и с помощью, например, пинцета выньте шайбу из толкателя.

10. Запишите толщину регулировочной шайбы — она нанесена на одной из ее сторон. Если надпись не видна, измерьте толщину шайбы микрометром.

11. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм) Н = В+А-С, где
А — значение измеренного зазора;
В — толщина старой шайбы;
С — номинальный зазор;
Н — толщина новой шайбы.

Например (для впускного клапана):

А=0,26 мм, В=3,75 мм, С=0,2 мм, тогда Н=3,75+0,26-0,2=3,81 мм.

В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу 3,8 мм.

12. Установите в толкатель новую шайбу рассчитанной по формуле толщиной надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.

13. Проверьте щупом зазор. Если он отличается от номинального, повторите регулировку.

14. Поверните коленчатый вал на один оборот (360°) и отрегулируйте в аналогичном порядке зазоры в приводе 1, 2, 3 и 5-го клапанов. Затем в верхнюю часть головки блока залейте масло, если его удаляли.

15. Проверьте состояние прокладки крышки головки блока, при необходимости замените ее.

16. Установите снятые детали в порядке, обратном снятию.

Как происходит регулировка клапанов ВАЗ-2115 инжектор 8 клапанов

Владельцы ВАЗ-2115 на инжекторе регулярно обращаются в сервис для проведения технического обслуживания машины. Такая же ситуация наблюдается тогда, когда требуется отрегулировать клапана.

По сути, это определение теплового зазора, который представляет собой пространство между верхом стержня клапана и кулаком распредвала. Зазор нужен для того, чтобы компенсировать расширения клапана в различных температурных режимах работы двигателя. Неправильно отрегулированный зазор грозит следующими последствиями:

1. Увеличенное пространство не даст клапану возможности полностью открываться.
2. Маленький зазор не позволит клапану полностью закрываться.

В данной статье мы рассмотрим особенности регулирования клапанов на пятнадцатой модели, и вы убедитесь, что этот процесс займет у вас больше получаса. Тем самым вы узнаете, как выполняются работы, и определите для себя – делать все самостоятельно или обратиться на станцию технического обслуживания.

Зачем нужны тепловые зазоры

Практически все автовладельцы используют словосочетание «регулировка клапанов», однако если говорить правильно, то рабочий процесс именуется регулировкой теплового зазора между распредвалом и торцом клапана. Но, как показывает практика, это название применяется только в специализированной технической литературе. В народе применяется распространенный термин.

Как уже отмечалось выше тепловой зазор это пространство между торцом клапана и кулаком распредвала.

Этот зазор предназначен для качественного закрытия/открытия клапана в любых температурных условиях работы ДВС.

Измерять зазор необходимо на охлажденном моторе в температурных условиях не более 20 градусов тепла. Для этого используется специальный щуп, который помещается в пространство между кулаком и регулирующей шайбой толкателя. Важно, чтобы кулак распределительного вала находился вверху от толкателя.

Когда этот зазор изменяется, как правило, появляются характерные стуки при заведенном моторе. Соответственно, если вы заметили подобное явление – нужно отрегулировать этот зазор.

Выполняя все работы самостоятельно, вы сразу же экономите деньги вплоть до одной тысячи рублей. Все что вам потребуется – это покупка специальных инструментов, которыми вы будете пользоваться при очередных работах с автомобилем.

Как отрегулировать тепловой зазор

Все работы осуществляется с использованием специализированных шайб, которые нужно складывать в области между кулаком и торцом клапана. На пятнадцатой модели ВАЗ все работы делаются на холостом моторе. Весь процесс достаточно прост, но если у вас нет даже минимального опыта в ремонте машины – лучшим выходом будет обратиться в сервис.

Помимо стандартных инструментов, вам нужно подготовить:

1. Набор измерительных щипчиков для определения зазора.
2. Устройство, при помощи которого вы будете утапливать толкатель клапана.
3. Перед покупкой шайб рекомендуется провести замеры, чтобы не брать лишние элементы, которые вам вовсе не потребуются.

Выполнение работ выглядит следующим образом:

1. В первую очередь снимается крышка клапанов. Чтобы это сделать, демонтируйте воздушный фильтр, ослабьте патрубок, идущий к ГБЦ, и отсоедините его. Далее демонтируйте управляющее дроссельной заслонкой устройство и аккуратно снимайте крышку цилиндрового блока.
2. Открутите свечи зажигания.
3. Демонтируйте крышку, которая защищает систему газораспределения.
4. Прокрутите коленчатый вал двигателя по часовой стрелке до тех пор, пока пометка на шкиве системы газораспределения не совпадет с пометкой на задней крышке. Поворачивать вал можно только при помощи гаечного ключа за болты, которые фиксируют шкив генератора.
5. Если вы проскочили пометку, прокручивайте двигатель в том же направлении еще на несколько оборотов.
6. Как только метки сошлись – прокрутите коленвал еще на несколько зубцов системы газораспределения.
7. Теперь измерьте зазор выпускающего клапана первого цилиндра и впускающего клапана на третьем цилиндре. По стандарту на впуске зазор должен составлять около 0,2 мм, на выпуске 0,4 мм.
8. Если зазоры совпадают с рекомендуемыми значениями – опустите поршень цилиндров в нижнее положение при помощи специального приспособления и извлеките шайбу.
9. Теперь измеряйте размер необходимой шайбы. Это делается путем отнимания величины теплового зазора от рекомендуемого значения, а затем к полученному числу прибавляется толщина используемой шайбы.
10. Померьте тепловой зазор для каждого клапана по очереди при каждом повороте коленвала на половину оборота.
11. Поставьте шайбы подходящих размеров и повторите все измерения.

После проведения всех работ соберите все в обратном порядке и считайте, что регулировка клапанов окончена.

Подводя итог статьи, отметим, что регулировку клапанов нужно делать после того, как машина прошла 30 и более тысяч километров. Однако даже в таком случае если все работает нормально – специально заниматься подобными работами не стоит. Помимо этого, если у вас отсутствует опыт – лучшим выходом из ситуации будет посещение сервиса.

Для чего регулировать клапаны в ВАЗ 2115?

Большинство владельцев автомобиля марки ВАЗ 2115 на инжекторном двигателе в случае возникновения даже такой достаточно простой операции, как необходимость регулирования тепловых зазоров, принимают решение обратиться за помощью в автомобильный сервисный центр. Зазор между кулачком распредвала и торцом стержня клапана был создан разработчиками для обеспечения компенсации теплового расширения клапана. Причем если топливный зазор будет увеличен, то клапан не сможет производить полное открытие, а в случае сильно маленького теплового зазора он не сможет производить полное закрытие. Сегодня мы попробуем показать вам, что процесс регулирования клапанов на автомобиле ВАЗ 2115 совершенно несложный процесс, а займет это не больше тридцати минут. В представленной статье размещены ответы на такие довольно распространенные вопросы:

• Что собой представляет процесс регулировки тепловых зазоров на автомобиле ВАЗ 2115 с двигателем типа инжектор?
• Для чего нужны тепловые зазоры на автомобиле марки ВАЗ 2115?

Для чего нужны тепловые зазоры на автомобиле марки ВАЗ 2115?

В повседневной жизни используется термин регулировка клапанов, но правильнее будет называть данный процесс так — регулировка теплового зазора между кулаком распредвала и торцом стержня клапана. Но обычно такое слегка заумное название используется исключительно в технической литературе, а в разговорной речи люди, которые хотя бы что-то понимают в автомобилях, используют формулировку — регулировка клапанов.

Как вы уже поняли, между кулаком распределительного валика и торцом стержня клапана существует тепловой зазор, который измеряется на заводе производителе. Такой зазор называется тепловым, а предназначается он для обеспечения потного закрывания и открывания клапана при любой температуре двигателя. Тепловой зазор на автомобиле марки ВАЗ 2115 замеряется при помощи специального щупа на холодном двигателе, то есть при температуре до +20 градусов между кулаком распредвала и регулирующей шайбой толкателя. Обратите внимание на то, кулак распредвала должен располагаться вверху от толкателя. Во время изменения величины теплового зазора возникает некое металлическое постукивание при рабочем состоянии инжекторного двигателя. То есть если возникает некое постукивание самых клапанов инжекторного двигателя, то необходима регулировка клапанов.

С процессом регулировки клапанов на автомобиле ВАЗ 2115 нельзя затягивать, так как если топливный зазор будет увеличен, то клапан не сможет производить полное открытие, а в случае сильно маленького теплового зазора клапан не сможет производить полное закрытие. При возникновении такой поломки не стоит сразу же отправляться в автомобильный сервисный центр, так как можно попробовать произвести такою достаточно простую процедуру самостоятельно.

Если проводить данную процедуру самостоятельно, то можно сэкономить около тысячи рублей, так как именно такую сумму денег запрашивают в автомобильных сервисных центрах. Поверьте, данная процедура не настолько сложная, чтобы платить за нее такие деньги, ведь для этого вам нужно будет только приобрести специальный комплект инструментов.

Процесс регулировки клапанов на автомобиле ВАЗ 2115 с двигателем типа инжектор

На машинах марки ВАЗ 2115 регулировка теплового зазора проводится с помощью специально приспособленных шайб, которые складываются между кулаком распредвала и торцом стержня клапана. Непосредственно, регулировка клапанов на автомобиле ВАЗ 2115 проводится на холостом двигателе. Процесс регулировки клапанов не является чем-то сложным, но если вы никогда не имели дело с ремонтом автомобилей, то естественно лучше обратиться в автомобильный сервисный центр.

Перед тем, как переходить к регулировке теплового зазора, нужно позаботиться о специальных приспособлениях и инструментах. Помимо стандартного набора ключей необходимо подготовить комплект специальных щипчиков, для произведения замеров величины теплового зазора, а также специального устройства для утапливания толкателей клапана. Естественно можно изначально приобрести комплект шайб для регулирования, но тогда после завершения процесса регулирования у вас останется некое количество шайб, которые вообще могут вам больше не понадобиться. Поэтому лучше всего сначала произвести некие замеры, а уже после этого приобретать необходимые шайбы.

Итак, алгоритм проведения регулировки клапанов на автомобиле марки ВАЗ 2115:

1. Снимите крышку головки цилиндрового блока или как ее еще часто называют упрощенно — крышку клапанов. Для выполнения данного пункта снимите воздушный фильтр, отсоедините патрубок, который крепится к крышке клапанов, но перед этим сначала ослабьте его хомут. После этого отсоедините от крышки клапанов механизм руководства дроссельной заслонкой и осторожно демонтируйте крышку головки цилиндрового блока;
2. Выкрутите свечки зажигания;
3. Снимите переднюю пластмассовую крышку, защищающую систему газораспределения;
4. Прокрутите коленвал автомобильного двигателя по часовой стрелке, пока пометка на шкиве системы газораспределения не совпадет с пометкой на задней крышке. Проворачивать коленчатый валик можно исключительно при помощи гаечного ключа за болтики, закрепляющие шкив генератора. В случае если вы случайно проскочили через пометку, то прокрутите автомобильный двигатель еще на несколько оборотов;
5. После того как пометки сошлись, прокрутите коленчатый валик еще на несколько зубчиков системы газораспределения;
6. Измерьте тепловой зазор выпускающего клапана первого цилиндра и впускающего клапана третьего цилиндра. У выпускающих клапанов он по стандарту составляет около 0,2 миллиметров, а у выпускающих 0,4 миллиметра;
7. В случае если тепловые зазоры не совпадают со стандартом, то нужно опустить поршень цилиндров до самого нижнего расположения и при помощи специального приспособления извлеките установленную шайбу;
8. Измеряем размер необходимой шайбы, для этого отнимите от величины теплового зазора величину рекомендуемого зазора, а после к получившемуся значению добавьте толщину используемой шайбы;
9. Измерьте значение теплового зазора для каждого клапана поочередно, при каждом повороте коленчатого валика на пол-оборота;
10. Установите шайбы подходящей толщины и опять повторите измерения.

Процесс регулировки клапанов необходимо проводить после прохождения тридцати тысяч километров, но если двигатель автомобиля нормально функционирует, то лучше ее не проводить.
