Не выключается вентилятор ваз 2114 инжектор

Содержание

Почему не выключается вентилятор радиатора на ВАЗ-2114: признаки, причины и методы устранения

Многие автомобилисты сталкивались с тем, что вентилятор радиатора на ВАЗ-2114 переставал выключаться. Но, не все понимают, в чём именно заключается проблема. В этой статье рассмотрим, причины возникновения неисправности, а также методы решения.

Наоборот, если вентилятор не включается, мы уже писали.

Диагностика работы вентилятора радиатора на видео

Устройство вентилятора на ВАЗ-2114

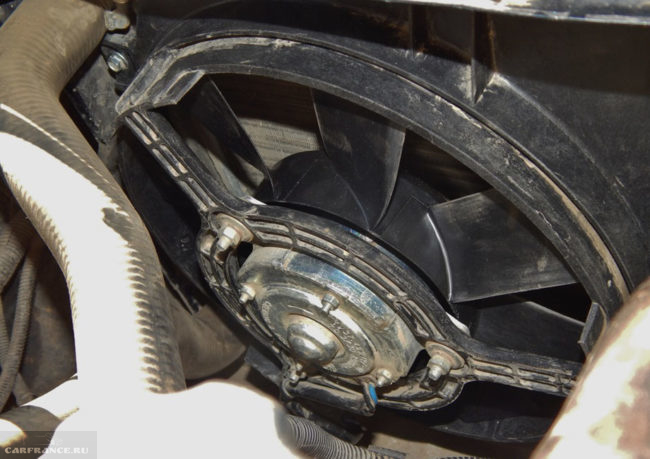

4-ёх лопастной вентилятор охлаждения радиатора

Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря – как устроен вентилятор радиатора на автомобиле.

Устройство вентилятора системы охлаждения

Детали радиатора и электровентилятора: 1– радиатор; 2 – пробка радиатора; 3 – электродвигатель; 4 – кожух; 5 – крыльчатка; 6 – резиновая подушка; 7 – сливная пробка

Также стоит рассмотреть, электрическую схему вентилятора радиатора:

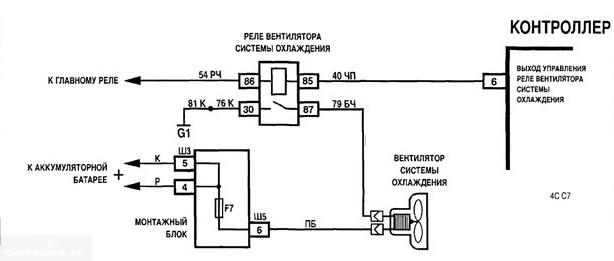

Электросхема вентилятора охлаждения

Не выключается вентилятор: основные причины неисправности

Теперь, когда известно, как устроен радиатор вентилятора, можно перейти непосредственно к вопросу выявления причин выхода его из строя. Итак, рассмотрим, что же становится причиной не включения узла:

Методы устранения

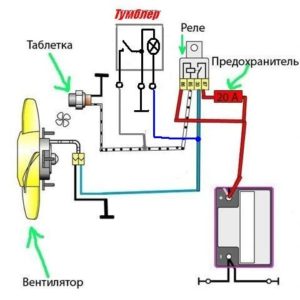

Наглядная схема подключения электровентилятора радиатора с кнопкой принудительного включения.

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис.

Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Замыкание проводки

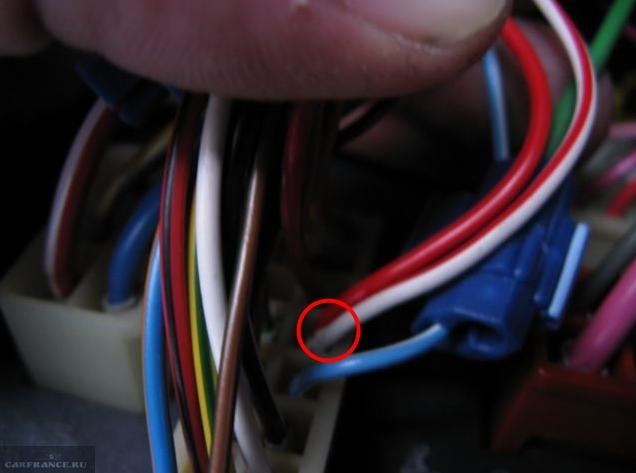

Сплавка двух проводов

Зачастую, эффектом того, что вентилятор охлаждения не выключается становится сплавка проводов контактной группы.

Проще говоря, просто замыкаются контакты вследствие того, что изоляция проводки оплавилась. Такой эффект можно было наблюдать на старых «Жигулях», когда заставляли принудительно крутить вентилятор.

Способом решения становится замена части проводов, с чем может справиться даже начинающий автомобилист. Можно заменить жгут проводов полностью или просто поменять сгоревшую часть провода и заизолировать ее при помощи изоленты.

Реле включения вентилятора

Еще одной проблемой, может стать выход из строя реле управления включением электровентилятора, а точнее его замыкание внутри себя. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.

Датчик температуры охлаждающей жидкости

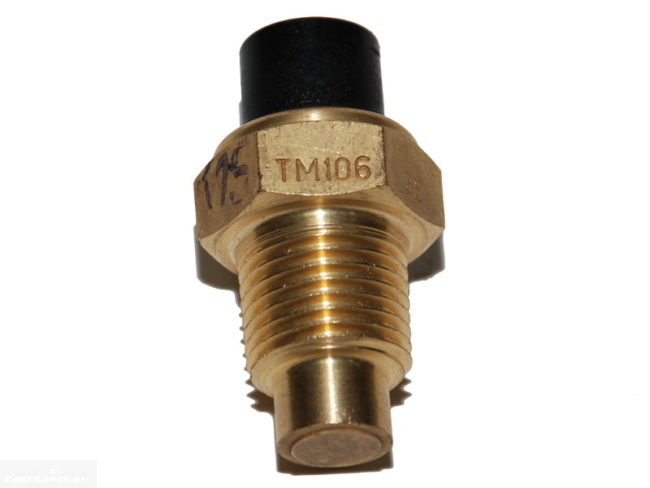

Оригинальный вид датчика ОЖ производства АвтоВАЗ

Выход из строя или неправильная работа датчика температуры охлаждающей жидкости становится причиной того, что вентилятор может не выключаться. Зависание датчика приводит к тому, что электровентилятор не срабатывает, а ЭБУ думает, что температура двигателя такая как на датчике. Более критичные последствия будут, если и панель приборов не показывает температуру двигателя.

Выходом с ситуации становится – замена поврежденного элемента.

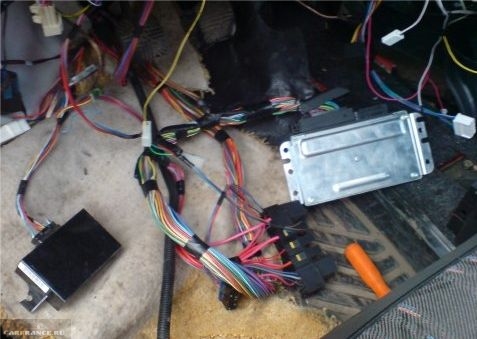

Электронный блок управления двигателем

Не часто, но проблемой становится то, что ошибки электронного блока управления, особенно в части охлаждения, не выключается электровентилятор. Так, методом устранения проблемы становится сброс всех ошибок или полная прошивка ЭБУ. Этот процесс лучше всего доверить профессионалам и отправить автомобиль в автосервис.

Выводы

Вентилятор радиатора на ВАЗ-2114 служит для того, чтобы принудительно охлаждать двигатель и систему охлаждения, при недостаточном природном охлаждении. Особенно часто он выключается при сломанном датчике температуры.

Выход его из строя может привести к неожиданным и последствиям, поэтому, необходимо, вовремя определить причину неисправности и устранить её. Если автомобилисту это не под силу, то стоит обратиться в автосервис.

Читать еще:  Замена сальников клапанов ваз 2107 видео

Постоянно работает вентилятор охлаждения на ВАЗ 2114: причины и их устранение

Иногда автолюбители сталкиваются с тем, что постоянно работает вентилятор охлаждения на ваз 2114. Причины такого явления могут быть весьма различны, и для того, чтобы устранить неисправность — следует четко понимать, что к ней могло привести. О том, из-за чего перестает выключаться вентилятор и о том, как это исправить — мы и поговорим в сегодняшней статье.

Устройство и принцип работы вентилятора

Перед тем, как перейти к ремонту вентилятора, следует разобраться с принципом его установки на систему охлаждения. Для этого лучше воспользоваться следующей несложной схемой, на которой цифрами обозначены следующие основные части:

  1. — радиатор охлаждения.
  2. — пробка.
  3. — электромотор вентилятора.
  4. — защитный кожух.
  5. — крыльчатка вентилятора.
  6. — демпферные подушки.
  7. — пробка для слива ОЖ.

Кроме этого, очень поможет в ремонте и схема электрического оборудования системы охлаждения, которая выглядит следующим образом:

Как можно видеть, запуск вентилятора охлаждения контролируется при помощи реле, запуск которого происходит после поступления сигнала с температурного датчика.

После того, как жидкость в радиаторе достигает определенной температуры, термодатчик замыкается и, таким образом, провоцирует запуск вентилятора.

После того, как температура жидкости в радиаторе упадет ниже определенной отметки, датчик разомкнется и вентилятор автоматически отключится. Но, как уже было сказано, порой это происходит не всегда.

Причины неисправности вентилятора и их устранение

Причин того, почему постоянно работает вентилятор ваз 2114 может быть несколько, а именно:

  • произошло замыкание проводки;
  • вышло из строя реле вентилятора;
  • сломался термодатчик;
  • произошла поломка электронного блока.

Рассмотрим же их по порядку.

Замыкание

Первая, и самая распространенная причина подобной неисправности — это замыкание (а чаще всего — сплавление) проводов, идущих к вентилятору. В результате этого замыкания электрическая цепь оказывается включенной в не зависимости от работы термодатчика и реле. Выявить такую неисправность очень просто — достаточно прозвонить все провода и проверить — не замкнуты ли они (в некоторых случаях факт сплавления проводов можно обнаружить даже визуально при осмотре).

Если «прозвонка» не дала результатов, то поиск причины следует продолжить, а именно — провести проверку реле вентилятора. Самый простой вариант того, как это сделать — это демонтировать реле и установить вместо него новое, аналогичной модели.

Хотя цена этого устройства невысокая, можно обойтись и вовсе без покупки нового реле. Достаточно просто одолжить его на пару часов у знакомого автомобилиста — владельца ваз 2114, а после проверки — вернуть обратно.

Если после замены вентилятор стал работать в штатном режиме, значит старое реле действительно оказалось испорченным, и придется все-таки купить и установить новое. Если нет, то стоит перейти к проверке датчика температуры.

Термодатчик

Термодатчик (он же — датчик температуры охлаждающей жидкости, он же — ДТОЖ) — это устройство, которое сообщает электронной системе температуру ОЖ. Как уже и говорилось, именно он приводит к запуску вентилятора и его выключению в зависимости от температуры радиатора. Неудивительно, что сломанный термодатчик — это частая причина того, почему не выключается вентилятор охлаждения ваз 2114.

В этом случае система «думает», что температура жидкости постоянно высокая и не падает (ведь датчик завис на максимуме), благодаря чему команды на выключение вентилятора не поступает. Для решения этой проблемы также придется приобрести новый датчик и установить его на место старого. Если вентилятор станет работать исправно, значит причина была именно в датчике. Если нет, значит остается последняя вероятная неисправность — электронный блок управления.

Говоря о зашкалившем термодатчике, стоит отметить один очень важный момент. Если вентилятор охлаждения работает постоянно, но температура на приборной панели отображается корректно, значит поездки на автомашине можно продолжать. Если же вентилятор не отключается, и при этом прибор в салоне показывает кипение ОЖ, то поездки следует сразу прекратить и провести полную диагностику системы охлаждения. Это поможет предотвратить перегрев двигателя и его выход из строя.

Электронный модуль

Как уже говорилось, если все остальные элементы электрической цепи исправны, но все равно не отключается вентилятор ваз 2114, остается проверить последнее важное звено — электронный модуль. Стоит отметить, что выходит из строя он достаточно редко, но иногда это все-же случается.

Читать еще:  Как убрать рыжики с арок ваз 2114

В таком случае вариантом решения подобной проблемы может быть либо полный сброс всех ошибок в блоке либо его перепрошивка. Поскольку выполнить это в домашних условиях довольно сложно, то лучшим вариантом станет обращение в автосервис.

Дополнительные рекомендации

При желании, можно установить дополнительную кнопку, которая будет принудительно запускать и отключать вентилятор.

Для того, чтобы это сделать, потребуется:

  • приобрести кнопку (или тумблер) и смонтировать ее в любое удобное место (можно даже под капотом);
  • произвести ответвление от провода, идущего с плюса АКБ к реле вентилятора, припаяв к нему еще один провод;
  • подключить этот провод к первому контакту кнопки;
  • соединить второй контакт кнопки с ножкой реле, от которой отходит «плюсовой» провод на вентилятор.

Благодаря такой несложной схеме, управлять работой вентилятора можно будет вручную.

Полезное видео

Дополнительную интересную информацию вы сможете почерпнуть из видео ниже:

Что делать, если не срабатывает вентилятор охлаждения ВАЗ-2114 инжектор

Следует отметить, что если автомобиль двигается на больших скоростях, особой надобности в работоспособном вентиляторе, конечно же, нет. Но как только скорость движения авто снижается, а также когда автомобиль работает на холостых оборотах, без вентилятора просто не обойтись.

Этот прибор включается автоматически, как только на него подается сигнал от электронного блока управления. Этот сигнал основывается на данных, полученных от датчика температуры, который срабатывает в том случае, когда температура ОЖ поднимается до 103 градусов.

Возможные причины поломки

Если не срабатывает вентилятор охлаждения на ВАЗ-2114 (инжектор), этому могут послужить такие причины:

  1. Двигатель вентилятора вышел из строя.
  2. Предохранитель требует замены.
  3. Не работает реле.
  4. Оборвалась электропроводка.
  5. Отсутствует контакт в разъеме температурного датчика.
  6. Неисправность датчика температуры.

Поиск возможных причин неисправности вентилятора

Поиск возможных причин, почему не работает вентилятор на ВАЗ-2114, в первую очередь необходимо начинать с него самого. Для этого следует отключить разъем вентилятора и подключить его непосредственно к клеммам аккумуляторной батареи, сохраняя при этом полярность. Если вентилятор заработает, значит, он полностью исправен и причина кроется в чем-то другом.

Но в том случае, если вентилятор после проделанных манипуляций так и не включился, следует проверить, в каком состоянии находятся контакты датчика, а также цела ли проводка. Если и в этом случае все оказалось исправно – самое время провести проверку реле вентилятора и предохранителя. Обе эти детали располагаются под капотом автомобиля, ближе к водительской стороне в специальном монтажном блоке.

Следует отметить, что предохранители 20А и F4, отвечающие за вентилятор и звуковой сигнал, на ВАЗ-2114 сдвоенные. Поэтому если причина неработающего вентилятора кроется именно в предохранителе, то и звуковой сигнал работать не будет. Проверить работоспособность предохранителя можно при помощи самого обычного автомобильного тестера.

А вот с реле, к сожалению, придется повозиться.

Для того чтобы подтвердить либо исключить проблему реле, следует обзавестись аналогичным проверенным работоспособностью девайсом. Его нужно временно установить на место старого и проверить, начал ли работать вентилятор. Если и в этом случае чуда не произошло, переходим к осмотру датчика.

Обесточив датчик, вентилятор должен заработать в аварийном режиме и обеспечить постоянный обдув. Для этого отключаем датчик от разъема и включаем зажигание автомобиля. Если вентилятор, наконец-то, заработал, это свидетельствует о неисправности датчика. Последний, кстати, ремонту не поддается, а значит, его можно только заменить.

Когда нужно менять вентилятор на ВАЗ-2114

Если причина неработающего вентилятора кроется в нем самом, эту деталь еще можно попытаться отремонтировать. Как правило, проблема кроется в подшипниках. Но иногда бывает и так, что вследствие обрыва в обмотках либо замыкания выходит из строя сам двигатель вентилятора. Если это произошло, то лучше не пробовать ничего ремонтировать, а провести замену данной детали.

Кстати, ехать на автомобиле с неработающим вентилятором категорически запрещено. В результате такого действия охлаждающая жидкость может существенно прогреться, что приведет к полному разрушению патрубков и резиновых шлангов. Проехав небольшое расстояние с неработающим вентилятором, из строя также могут выйти прокладки головки блока цилиндров и клапанной крышки. Но и это еще не все. От перегрева двигателя могут быть разрушены и некоторые элементы поршневой группы.

Проще говоря, неработающий вентилятор (его стоимость, кстати, не так уж и велика) способен вызвать куда более серьезные проблемы, устранение которых повлечет за собой существенные материальные затраты. В среднем стоимость нового вентилятора для ВАЗ-2114 варьируется в диапазоне от 1,5 до 2 тысяч рублей. Работы по его замене в сервисном центре обойдутся еще порядка 500 рублей. Зато замена всех вышеуказанных деталей и прокладок может «потянуть» за собой не один десяток тысяч.

Читать еще:  Порядок цилиндров ваз 2107 карбюратор

Почему не работает вентилятор охлаждения на ВАЗ-2113, 2114, 2115

Вентилятор предназначен для создания искусственного воздушного потока, направленного на радиатор двигателя с целью охлаждения циркулирующей в нем жидкости. При скоростном движении автомобиля особой надобности в нем, конечно, нет, однако на малых скоростях, а также когда автомобиль простаивает с работающим двигателем, без него не обойтись.

Вентилятор радиатора включается по сигналу электронного блока управления на основании данных, полученных с датчика температуры, срабатывающего при нагреве охлаждающей жидкости до 103-1050С. В автомобиле ВАЗ 2114 вентилятор расположен в моторном отсеке с тыльной стороны радиатора.

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

  • неисправен привод (электродвигатель) вентилятора;
  • перегорел предохранитель;
  • вышло из строя реле;
  • обрыв электропроводки;
  • отсутствие контакта в разъеме датчика температуры;
  • неисправен датчик температуры.

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.

Когда необходимо менять вентилятор

Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.

Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.

Сколько стоит вентилятор охлаждения на ВАЗ 2114

Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.

Замена

  • торцевой ключ на 10;
  • торцевой ключ на 8;
  • отвертка с крестовой битой.

  1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Заключение

Установив новый вентилятор, запустите двигатель, и дайте ему прогреться до включения вентилятора. Это может занять 3-5 минут. По истечении этого время вентилятор должен включиться. Если это произошло, не глушите двигатель, проверьте, несколько циклов его включения-отключения.
