Разборка и ремонт коробки передач

Подробная пошаговая инструкция по разборке и сборке коробки передач автомобиля ВАЗ 2110 и её ремонт. Смотрите видео и фотоматериалы процедуры.

Приступая к разборке коробки передач, надо отметить, что если в коробке передач, когда её ремонтировали, были заменены одна из деталей: подшипники или корпус дифференциала, картер сцепления, тогда необходимо произвести замену регулировочного кольца подшипников дифференциала. А затем уж приступать к разборке самой коробки.

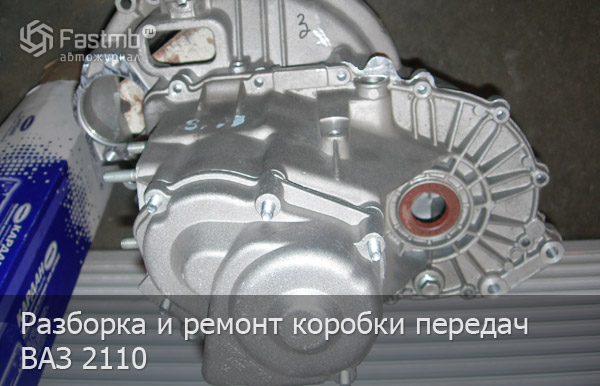

Мы производили разборку и ремонт коробки передач автомобиля ВАЗ 2110.

Пошаговая инструкция по разборке коробке передач:

1. Коробу передач снять с машины, почистить её от различных загрязнений и помыть с наружной стороны.

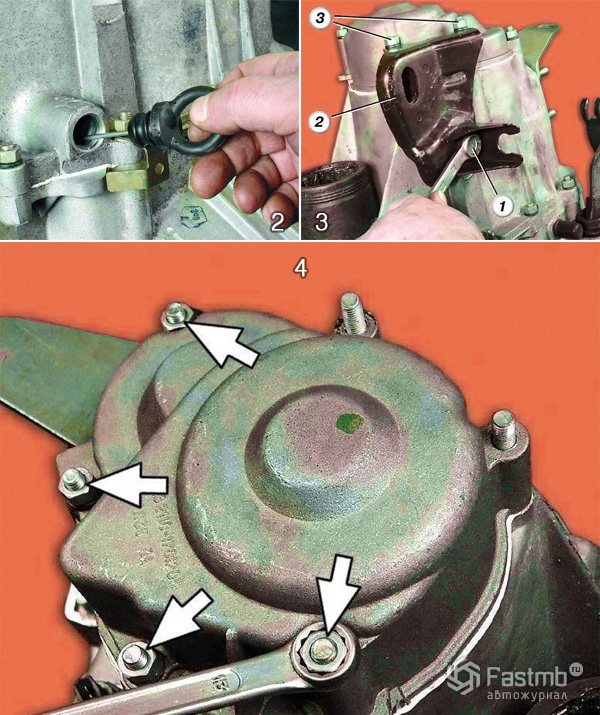

2. Указатель, который показывает уровень масла, необходимо вынуть из коробки передач.

3. Коробку передач поставить в вертикальном положении на картер сцепления и открутить болтик под номером 1 с плоской шайбой, и две гайки под номером 3 с пружинной шайбой, которые крепят кронштейн троса сцепления. Этот кронштейн, открутив все болтики, снять с коробки передач.

4. На крышке, которая находится сзади, открутить все оставшиеся болтики крепления (их четыре штуки).

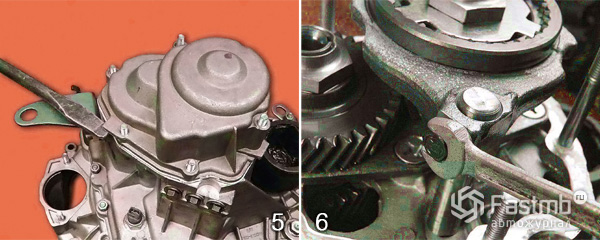

5. Снять эту крышку. Для этого, с помощью отвёртки надо приподнять прилив, находящийся на крышке.

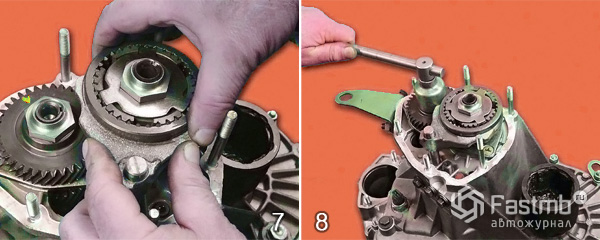

6. Болт с пружинной шайбой, который держит вилку для пятой передачи, следует открутить.

7. Затем надо валы коробки передачи предотвратить от прокручивания. Для этого их нужно зафиксировать: муфту синхронизатора и вилку передвинуть вниз на включённой пятой передаче так, чтобы шестерня и шлицы муфты соединились, после этого включить третью или четвертую передачу, сделав перемещение штока выбора передач.

8. Необходимо гайку крепления первичного вала расконтрить и открутить. Это нужно постараться, потому что гайка очень туго закручена.

9. Затем проделать тоже самое с вторичным валом, как и с первичным.

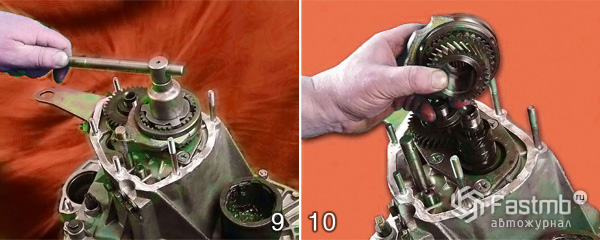

10. В пятой передаче приподнять с помощью отвёрток ведомую шестерню (делая это, спрессовывается ступица синхронизатора с вала). Совместно с шестерней надо снять синхронизатор и вилку вторичного вала. Но обязательно нужно проследить, чтобы муфта синхронизатора не съехала и осталась на ступице, так как шарики, которые фиксируют синхронизатор, могут рассыпаться.

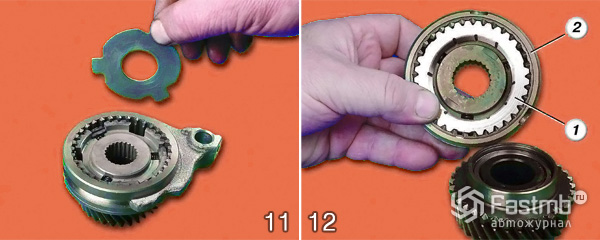

11. Сверху в синхронизаторе снять упорную пластину, и потом в самом синхронизаторе в пазе муфты достать вилку.

12. С синхронизатора также должна быть снята шестерня пятой передачи и блокирующее кольцо (1). Надо пронумеровать блокирующее кольцо (1) и муфту (2), и снять кольцо. Это надо сделать, чтобы поставить кольцо в таком же положении, как и было, потому, что при работе зубья муфты и кольца уже приработались друг к другу. Если нет причин разбирать синхронизатор, тогда его надо чем-нибудь связать, для того, чтобы он не развалился.

13. На вторичном вале снять втулку.

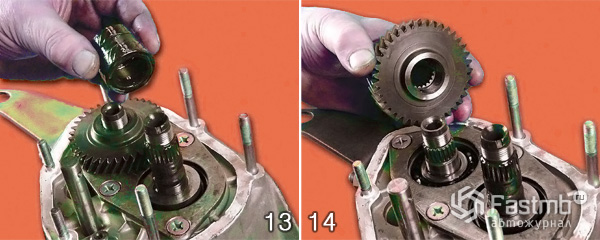

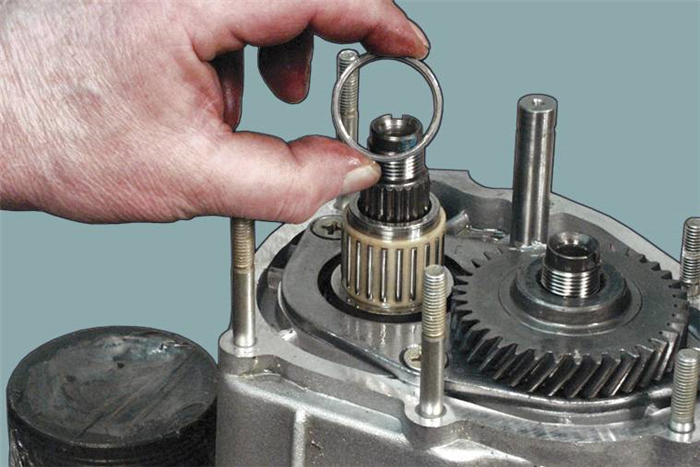

14. На первичном вале находится ведущая шестерня пятой передачи. Её сначала надо снять и запомнить, как она стояла.

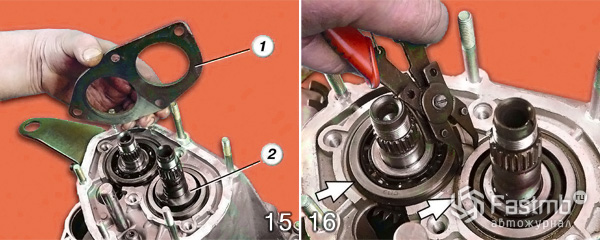

15. Снять пластину подшипников (1). Для этого взять ударную отвёртку и открутить четыре болтика с пружинными шайбами на креплении пластины подшипников. На вторичном вале снять шайбу упорную (2).

16. Приподнять два вала рукой и снять с них стопорные кольца подшипников.

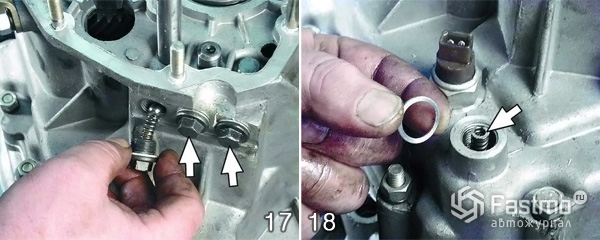

17. Открутить фиксаторы и вынуть оттуда шарики вместе с пружинами.

18. Затем открутить фиксатор заднего хода, снять кольцо для уплотнения, и вынуть пружину фиксатора.

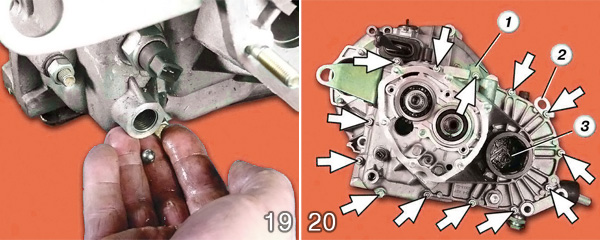

19. Достать шарик фиксатора, наклонив для этого коробку.

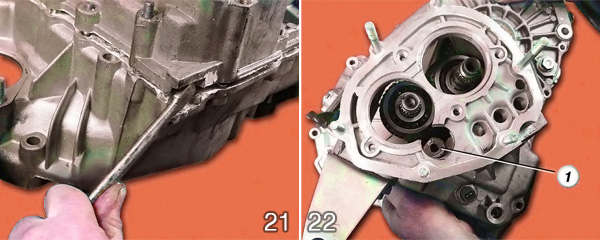

20. На креплении картеров коробки передачи открутить двенадцать гаек и болтик с пружинными шайбами. Запомнить место для держателя (1) и рым (2). Технологическая заглушка (3) также должна быть снята.

21. Вдоль картеров находятся три специальных паза. Вставить туда отвёртку и отсоединить картер сцепления от картера коробки передач.

22. Приподнимая картер коробки передач, повернуть его влево до той поры, пока картер не выйдет из-под шестерни. Затем произвести снятие картера коробки передач с картера сцепления.

23. На креплении вилок первой, второй, третьей и четвертой передач открутить болтики.

24. Приподнимая шток переключения для первой и второй передачи, проследить, когда он выйдет из опоры (3), и тогда повернуть его влево до той поры, когда головка (1) перестанет цепляться за блокировочную скобу (2). Снять шток с вилкой, для этого вынуть вилку штока (4) из паза муфты синхронизатора. Если снимать вилку со штоков нет нужды, то и не надо, так как можно потом перепутать их.

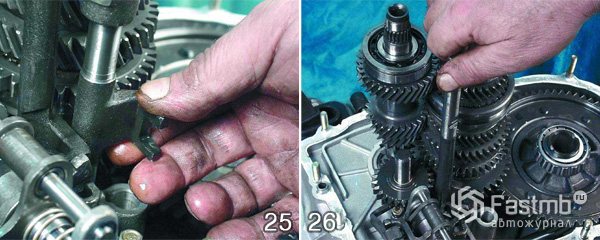

25. Головку штока переключения третьей и четвертой передачи необходимо отсоединить от рычага выбора передач, повернув шток. Дальше приподнять шток, чтобы он не имел опоры, и снять шток с вилкой, вынув их из паза муфты синхронизатора.

26. Шток включения пятой передачи вынуть из опоры, повернув его, и достав головку, которая соединялась с блокировочной скобой.

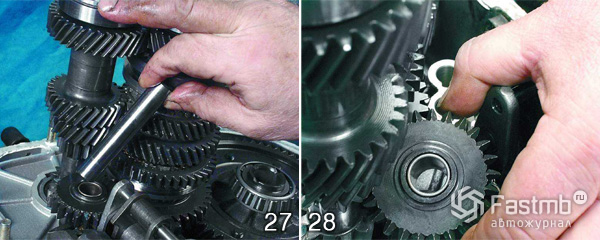

27. Произвести снятие оси промежуточных шестерён заднего хода.

28. Промежуточную шестерню снять. Чтобы это сделать, надо промежуточную шестерню заднего хода сдвинуть до механизма выбора передач, повернуть на 30-40 градусов и вывести из-под шестерён вала.

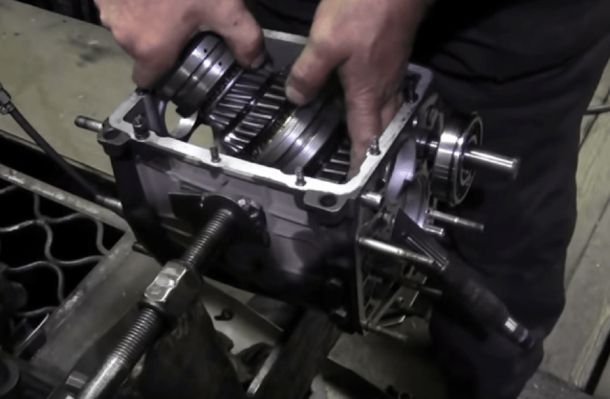

29. Произвести снятие первичного и вторичного валов одновременно, немного раскачивая их.

30. В картере сцепления снять дифференциал.

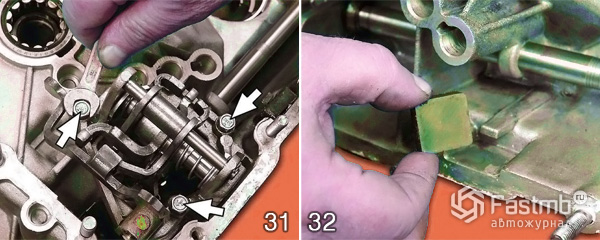

31. На креплении в механизме выбора передач открутить три болтика с пружинными шайбами и снять тот механизм.

32. В картере сцепления вынуть магнит.

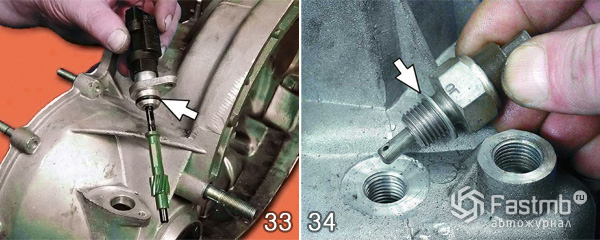

33. На корпусе привода спидометра с ведомой шестерней открутить гайку и снять сам корпус. Если у уплотнительного кольца корпуса нет упругости, или оно порвано, его надо заменить.

34. Под выключателем света заднего хода есть место металлического уплотнительного кольца, поэтому выключатель открутить. Он находится в картере коробки передач.

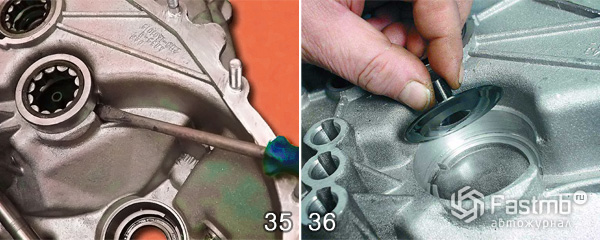

35. Затем выпрессовать подшипник вторичного вала специальным съёмником или отвёрткой.

36. Маслосборник, который находится под подшипником, снять.

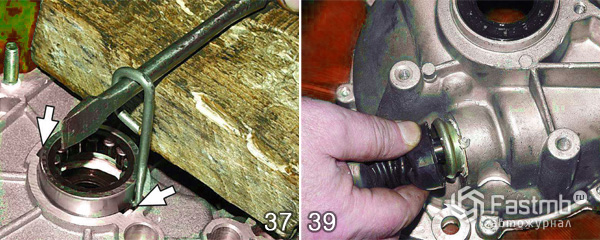

37. Выпрессовать подшипник первичного вала специальным съёмником. Если такого не имеется, тогда необходимо согнуть проволоку в форме крючка, вставить её в паз картера и крючок поместить под подшипник. Отвёрткой выпрессовать подшипник из картера, подложив под отвёртку деревянный брус и стучать по отвёртке молотком, переставляя крючок в пазах.

38. В картере сцепления, взяв подходящую оправку, запрессовать до самого упора новые подшипники передние.

39. Сдвинуть кромку в защитном чехле штока выбора передач с помощью отвёртки. Кромку сдвигать вместе с опорной втулкой штока.

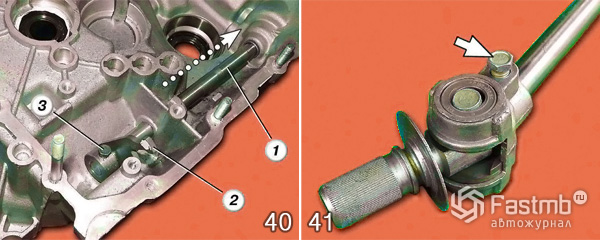

40. Сдвинуть шток, открутив болтик на креплении рычага выбора передач, и снять этот рычаг. Затем в картере сцепления вынуть шток выбора передач.

41. При необходимости заменить шарнир штока, надо защитный чехол на нем отодвинуть и открутить болтик на креплении шарнира. На болтик для прочности был нанесён клей ТБ-1324. Поэтому перед сборкой болтик почистить и нанести этот клей. Если чехол защитный в шарнире штока потрёпан или не эластичный, то его надо заменить.

42. Заменить картер сцепления. Для этого с катера снять вилку выключения сцепления и подшипник, затем выпрессовать сальники.

43. В картере сцепления и коробки передач необходимо проверить все поверхности крышку заднюю. Если есть небольшие повреждения, их можно зачистить шлифовальной шкуркой, а при значительных повреждениях, какой-нибудь части, таких как трещины, сколы, вмятины, её следует заменить.

44. Затем проверить картеры сцепления и коробки передач на их целостность. В случае каких-либо изъянов картер подлежит замене.

Читать еще:  Комбинация приборов ваз 1118

45. Проверить роликовые подшипники. Если ролики, дорожка качения или сепаратор повреждены, то их надо заменить и установить на вал, учитывая, что при замере радиального зазора, его величина должна быть не более 0,07 мм. Если существует люфт в подшипнике, то его также необходимо заменить.

46. При проверке штоков переключения передач, заменить их, если они согнуты, имеются заусеницы или задиры, лунки под фиксаторы отработали свой срок или есть неровности. Также заменить вилки при их дефекте (например, изношены лапки или вилки согнуты).

47. Проверить сальники полуосей. Если имеются какие-нибудь надрывы, они имеют плохой вид, кромка неровная или с вырванными частями, с наплывами резины, пружина растянута или сломана, то сальники поменять.

48. Стоит также произвести проверку и, если надо, замену сальника штока выбора передач и сальника первичного вала.

49. При проверке магнита, если он целый, то его просто почистить от загрязнений, а если есть небольшие трещинки или он уже плохо магнитит, то его стоит заменить.

50. Поверхности картеров коробки передач и сцепления, а также заднюю крышку очень хорошо почистить от герметика.

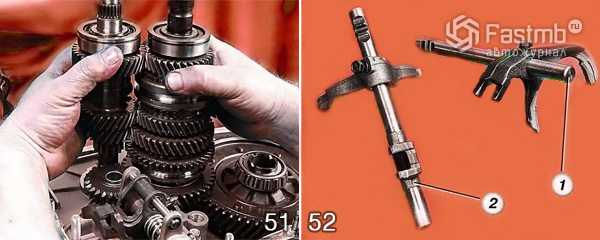

51. Зубья шестерён должны войти в зацепление и установлены в картер сцепления, а затем уж установить валы.

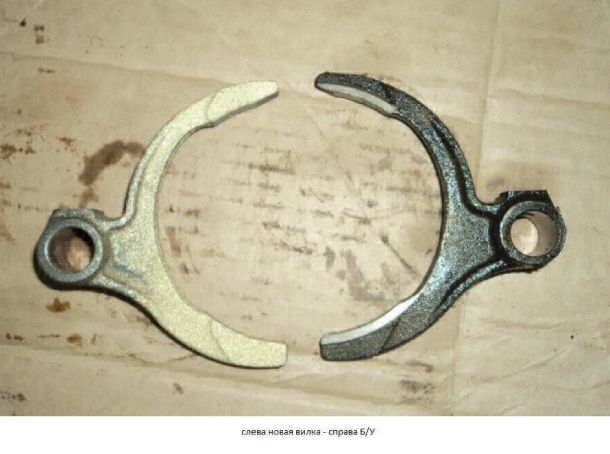

52. При установке вилок на штоки переключения передач, необходимо знать: 1 – шток вместе с вилкой переключения для первой и второй передач, а 2 – шток вместе с вилкой переключения для третьей и четвертой передач.

53. Все детали, которые вращаются, необходимо хорошенько смазать с помощью трансмиссионного масла.

54. Поместить магнит на своё место.

55. Необходимо установить картер коробки передач на картер сцепления, при этом надо обязательно все соприкасающиеся поверхности смазать герметикам для лучшего соединения друг с другом. Также смазать герметикам соприкасающиеся поверхности, когда будете соединять заднюю крышку с картером коробки передач.

Видео по разборке КПП ВАЗ 2109:

Инструкция ремонта коробки передач ВАЗ 2107 5 ступки своими руками

Конструкция коробки передач классических автомобилей отечественного производства страдает от низкой надежности и неприспособленности к высоким нагрузкам. Ремонт 5-ступенчатой КПП ВАЗ 2107 достаточно сложная процедура, требующая ответственного подхода и большого опыта работы. Однако при знании процедуры и технической подготовке выполнить обслуживание можно и самостоятельно.
Как правило, в машинах начинаются проблемы с включением/вылетом скоростей, расшатыванием кулисы. При таких симптомах потребуется оперативное вмешательство в конструкцию.

Правила разборки и сборки КПП

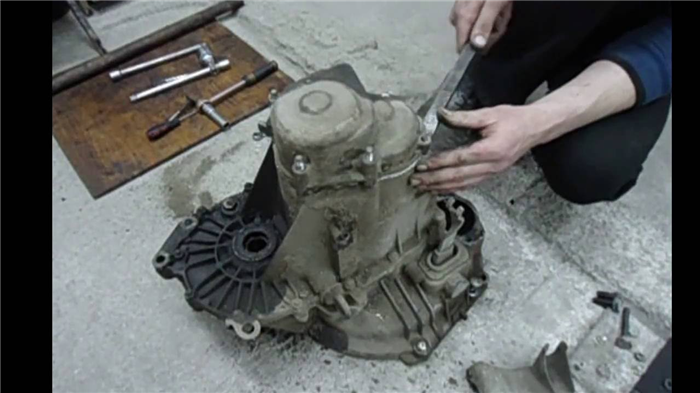

  1. Разборка механизма выполняется только после его полной очистки от грязи.
  2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
  3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
  4. При разборке агрегаты складываются в последовательности демонтажа.
  5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
  6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
  7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
  8. Сборка агрегата осуществляется исключительно в обратной последовательности.
  9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Инструкция по разборке коробки передач ВАЗ 2107

Разбирается ВАЗ-овская пятиступенчатая КПП таким образом.

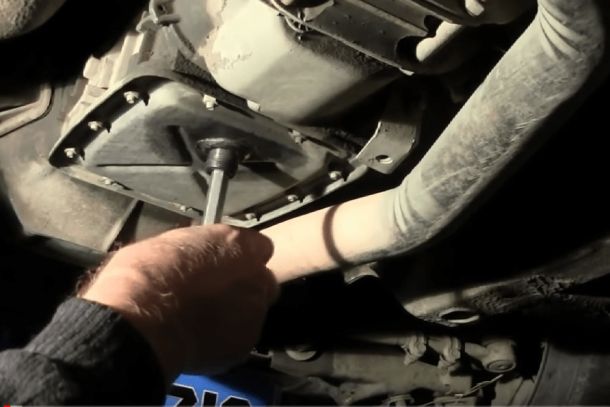

    Слить лубрикант из картера механизма.

  • Демонтировать конструкцию с машины.
  • Демонтировать муфту выжимного подшипника, вилку выключения сцепления.
  • Разъединить эластичную вставку карданного вала.
  • Снять фланец муфты со вторичного вала КПП.
  • Отсоединить опору двигателя (подушку), трос спидометра, проводку фонарей заднего хода (при наличии).
  • Демонтировать манжету шаровой опоры рычага, рожковым ключом №10 открутить 3 гайки крепления рычага к крышке картера.
  • Снять корпус рычага со шпилечных болтов и прокладки.
  • Выкрутить ключом на 13 гайки кронштейна трубы выпуска газов.
  • Снять деталь и удалить закладной болт.
  • Очистить поверхность редуктора от загрязнений, масляных пятен спиртом или растворителем.
  • Снять заднюю крышку с прокладкой.
  • При откручивании гаек со шпилечными болтами, детали вкручиваются как есть при нанесении специального состава.
  • Также 13 ключом убирается последняя гайка задней крышки внутри картерного отсека.
  • Утопить шток включения 1 и 2 передачи.
  • Отсоединить крышку отсека от картера.
  • Снять со шпилечных болтов заднюю стенку и проворачивая по ходу часовой стрелки полностью демонтировать деталь.
  • Изъять пластиковую заглушку коробки шестерен 5 и задней передачи при помощи давунка.
  • Пинцетом вынуть стопорное кольцо подшипника 5 и задней передачи.
  • Выпресовать подшипник проставкой молотком или специальным прессом.
  • Извлечь уплотнитель вторичного вала – это удобно делать подковырнув его острым предметом.
  • Снять упорный диск внутреннего кольца второго подшипника.
  • Выпресовать деталь по аналогии с первой.
  • Полностью разобранный узел связать проволокой для предупреждения утери.
  • Демонтировать привод спидометра и маслоотражатель.
  • Ключом №10 отвинтить крепежи вилки включения пятой и задней позиции блока.
  • Головкой №17 ослабить крепеж шестерен 5 и R позиции.
  • Свинтить головкой №13 первую гайку крепления сцепления и №17 удалить все остальные гайки.
  • Снять картер диска сцепления.
  • Прессом или выколоткой выбить сальник ведущего вала. Вынуть уплотнитель передней крышки блока.
  • Вынуть пружину из гнезда (обратно ставим сужением к подшипнику).
  • Головкой №19 открутить крепление подшипника промежуточной трубы, следом вынуть болтик вместе со всеми отпавшими деталями.
  • При помощи 17 ключа удалить крепление блока шестеренок.
  • Снять шестерни с промежуточной трубы.
  • Зажать в тисах блок и спресовать с него внутреннюю вставку подшипника.
  • Удалить дистанционную шайбу.
  • Открутить лючок фиксаторов штоков и снять его.
  • Извлечь пружины штоков, шарики фиксаторы.
  • Снять шестеренку пятой передачи с синхронизаторной муфтой.
  • Удалить дистанционное кольцо.

  • Демонтировать промежуточную шестеренку задней передачи.
  • Следом снимается шток включения совместно с вилковым переключателем.
  • Торцовочным ключом №10 открутить головку штока.
  • Удалить блокировочный сухарь.
  • Удалить стопор ступичного стабилизатора.
  • Удалить ступицу, пружину, заднюю шестерню с вала.
  • Выталкивается подшипник.
  • Последовательно ключом №10 откручиваем болтовое крепление 3/4 скорости.
  • Удалить сухарь.
  • Удалить второй сухарь из картера.
  • Открутить крепежную вилку 1,2 скорости.

  • Одновременно демонтировать шток с вилкой.
  • Повторяем действия аналогично первому валу.
  • Снять ведущий вал коробки целиком.
  • Сбить подшипник с седла на ведущем валу.
  • Удалить ведомый вал из картерного отсека.

  • Открутить ось промежуточной шестеренки.

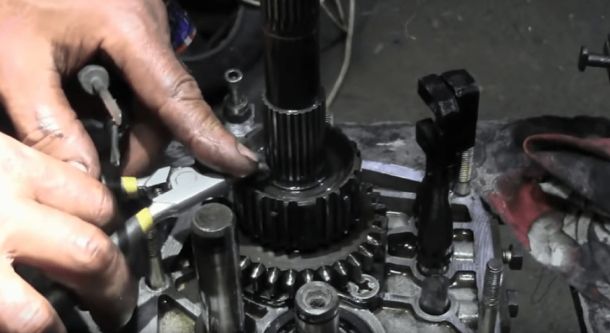

  • Закрепив в вертикальном положении вал, стянуть с него синхронизаторные втулки 3-4 скорости.
  • Снять с пропила стопор ступичный стопор, пружинную шайбу.
  • Вынуть ступицу синхронизатора.
  • Снять синхронизатор 3 передачи.
  • Снять втулку 1 передачи из вала.
  • Вынуть втулку шестерни вторичного вала.
  • Тоже действие для первой передачи.
  • Убрать ступицу синхронизатора 1,2 позиции.
  • Снять шестерню 2 позиции.
  • Снять подшипник и тарельчатую вставку.
  • Выпресовать вал с подшипника.
  • Снять стопорное кольцо 4 передачи.
  • Удалить пружину синхронизатора 4 скорости.
  • Для других блоков, процедура выполняется аналогично.

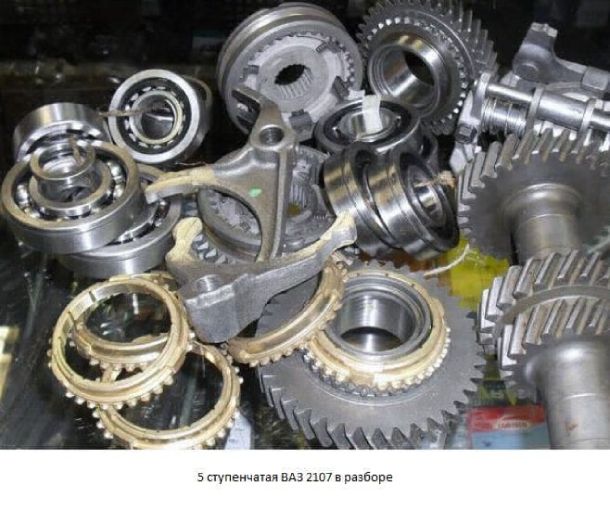

    Ремонт коробки передач ВАЗ 2107 5-ступка

    Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

    • заедает рычаг кулисы;
    • посторонний шум при езде;
    • вылетает одна из передач;
    • туго включаются позиции.

    Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

    Вылетает 4 передача

    На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей.

    Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

    Примечание! некоторые механики утверждают, что в 40% случаев спасает замена крепления карданного вала, вилки сцепления.

    Вылетает 5 передача

    Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

    Читать еще:  Стекло на щиток приборов ваз 2114

    Примечание! перед покупкой запчастей необходимо провести их дефектовку. Некоторые магазины продают «кривые» детали.

    Ремонт рычага КПП (кулисы) ВАЗ 2107

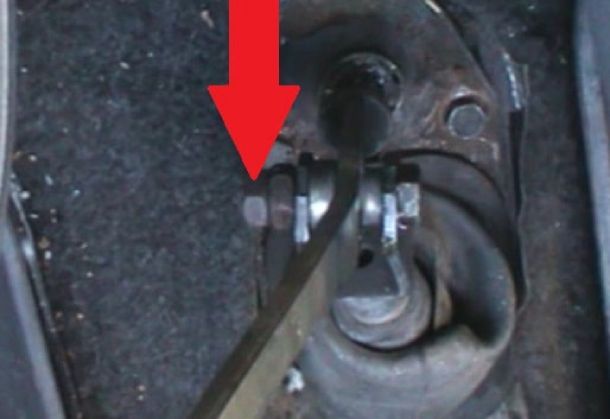

    В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

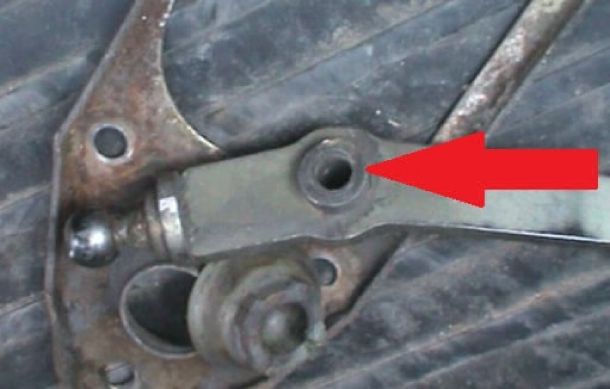

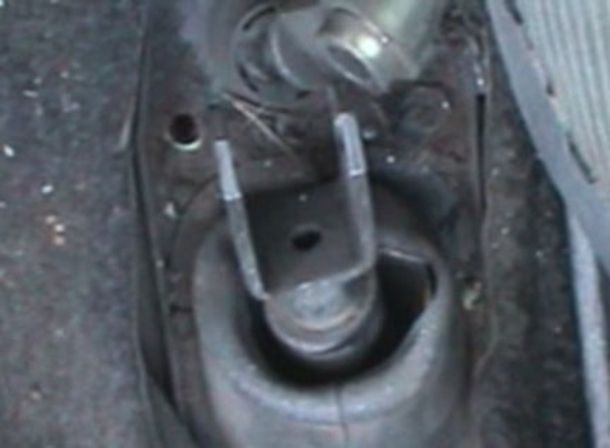

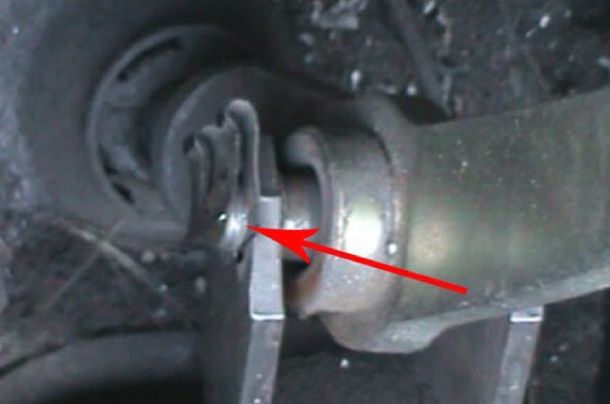

      Демонтировать чехол и снять стопорную планку с втулки кулисы.

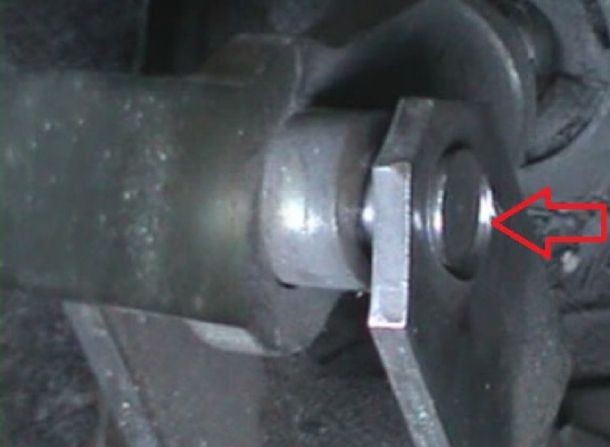

    После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.

    Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.


    Далее закрепить все в обратном порядке и законтрогаить конструкцию.

    Ремонт КПП ВАЗ 2107 старого образца

    Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.

    Ремонт передачи ВАЗ 2107 без снятия коробки

    В случае крайней необходимости можно выполнить ремонт 5 ст трансмиссии ВАЗ без снятия корпуса с машины. При выполнении процедуры, автомобиль загоняется на эстакаду, или смотровую яму. Все манипуляции выполняются вверх ногами, что усложняет процесс. Поэтому опытные автомеханики предпочитают предварительно демонтировать узел с автомобиля.

    Цены в сервисе

    Стоимость ремонтных работ в сервисе стартует от 500 рублей в зависимости от региона и серьезности дефекта. Починить выбивающую передачу стоит около 3000 руб. А капитальный ремонт обойдется автолюбителю 50-60% стоимости новой КПП.

    Выводы

    Коробка переключения передач Лады 2107 – простой и ремонтопригодный механизм. При выявлении мелких дефектов в работе, можно обратиться на СТО или сделать все самостоятельно. Однако при серьезном нарушении в работе или критических повреждениях корпуса лучше купить Б/У деталь на вторичном рынке.

    Ремонт КПП ВАЗ

    Просмотров: 76 721

    27 февраля 2014

    Евгений Шаяхматов

    Красавчик — спокойно понятно — толкового молодец — подписываюсь на Вас

    Роман Каграманов

    Подскажите пожалуйста, вторая включаеться работает все ок , разгон без хруста и тд, но без натяга. т. е. Отпускаю газ выключаеться сама «вылетает» что может быть? Сихрон или муфта?

    Дмитрий Нестеренко

    Приятно смотреть-доступно,всё по делу без мата,пафоса и потоков слов ниочём.Пожелания:удачи в работе и продолжай в том же духе.100% ЛАЙК.

    Павел Лозовой

    у меня пропали сразу 1,2 и задняя передачи,при чём 3,4,5 передачи остались и нормально работают,в чем проблема кто подскажет

    Alex Siz

    Здравствуйте. Перебираю кпп 2110, есть два подшипника VBF с металлическим сепаратором на первичный и вторичный вал (шариковые), поставить их или все таки купить с пластиковым сепаратором?

    Serega web

    Сергей подскажите пожалуйста, у меня ваз 09 при трогании назад и вперед идет какой-то стук. это что диферинциалам уже амба?

    Дмитрий Смирнов

    Доброго времени суток!Скажите пожалуйста,может из-за небольших люфтов в задних подшипниках первичного и вторичного вала исходить вой .

    e630kt

    ВАЗ 2110 , при разгоне на 1ой передаче рычаг ритмично дергается вперед-назад , при переключении на вторую и последующие — дерготни нет, не подскажете, в чем проблема? И можно ли ездить пока так, до появления дополнительных проблем , при решении которых придется перебрать кпп?

    АвтоДиагноз НН

    Очень хороший видео урок, все предельно ясно!

    LADAVAZ

    Здравствуйте Сергей. Вопрос: При груженом багажнике, идет стук с коробки, с части приводов- при нажатии на газ. Что это? Спасибо!

    Сержант Бертран

    Молодец, доступно и понятно. Спасибо.

    Mr_BuHT

    здравствуйте Сергей, у меня такой вопрос, при сборке КПП ставить новые прокладки или лучше на герметик посадить? поделитесь своим опытом, за ранее вам благодарен

    Stas Bazuka

    После откручивания гаек выключать скорости или при сборке?

    Сергей 73

    Палец на дифф. имеется в свободной продаже? И были ли случаи замены подшипников дифф.? Заранее спасибо.

    спасибо, очень доступно объяснили показали, рассказали!

    Иван Миронов

    номера подшипников не подскажешь. Гудит коробка думаю поменять подшипники.

    Андрей Гныпюк

    Здравствуйте Сергей. Подскажите пожалуйста в чем причина ударов в ходовой при движении вперед — назад.(1-я задняя)? Поставил новые: диф-л в сборе, шрусы все, подушки все, кольцо под подшипник дифференциала подобрал как положено.

    Рудольф Шнапс

    У любого маломальского мастера есть съемники, двумя отвертками подшипники снимают только в колхозе.

    Анатолий Коваленко

    Добрый день я хоть и начитался много но могу ошибатся подскажите пожалуйста на нитралке рычит коробка при выжатом сцеплени пропадает какие подшиники нужно смотреть,и еще при нагрузке тоже слышно катбуто на тракторе еду ричит коробка ну и еще пятая передача свистит под нагрузкой но когда на включенной пятой передаче приотпускае пидаль газа тоисть двигатель своим накатом крутит то свиста не слышно что это может быть заранее спасибо за ответ! и подскажите для мишлений какие подшибники крутятся на нитралке?

    Ремонт кпп ваз 21099 своими руками видео

    Причины шума в коробке передач ВАЗ 2109 и решение проблемы

    Шум в коробке передач (КПП) является довольно распространенной «болезнью» отечественных автомобилей, с которой сталкиваются многие водители. Сегодня мы попытаемся разобраться, почему возникает шум в коробке передач ваз 2109, каковы причины неисправностей КПП и как их устранить.

    С проблемой шума и гула, которые доносятся из коробки передач, сталкиваются многие автовладельцы. Особенно это касается автомобилей ВАЗ, которые были произведены 10 лет назад и больше. За это время «механика» (механическая КПП, МКПП) отрабатывает свой ресурс эксплуатации, и, соответственно, начинают проявляться первые проблемы.

    Автомобиль Ваз 2109

    Основные неисправности МКПП включают в себя:

    • ослабление крепления или выход из строя тросика привода коробки;
    • выход из строя штока КПП;
    • поломка блокирующего механизма;
    • выход из строя вилки переключения скоростей.

    Что именно шумит и почему?

    Давайте попробуем разобраться в данном вопросе. Основными причинами возникновения шума, доносящегося из КПП, являются:

    • неправильная эксплуатация коробки, в частности использование контрафактной трансмиссионной жидкости, купленной на «черном» рынке и эксплуатация транспортного средства с нерабочим сцеплением;
    • плохое качество комплектующих деталей коробки передач;
    • предельный срок эксплуатации МКПП;
    • неквалифицированное проведение технических работ по диагностике и ремонту КПП.

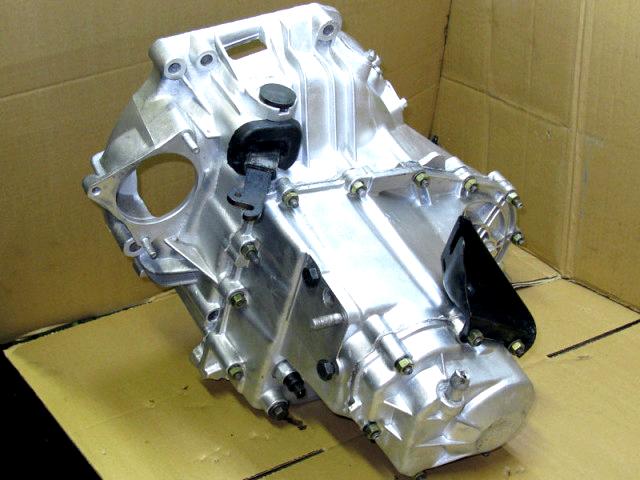

    Новая механическая коробка переключения скоростей от Ваз 2109

    Ремонт коробки передач ваз 2109,2110,2112,2114,2170,1118.

    Огромное Вам спасибо за просмотры моих видео, расскажите друзьям оставляйте коментарии подписывайтесь…

    Ремонт коробки скоростей ВАЗ (1 часть). Сделай Сам!

    Полный ремонт коробки скоростей перднеприводной ВАЗ, в домашних условиях. Делаю с машины ВАЗ 2109. Принцип…

    Кроме того, основными неисправностями, в последствии которых может возникнуть шум в КПП, являются:

    • внезапно появившееся затруднительное включение скорости: чтобы включить ту или иную передачу, водителю иногда потребуется несколько раз перевести рычаг коробки в нейтральное положение при выжатом сцеплении;
    • коробка сама выключает передачу авто во время движения;
    • из КПП может вытекать трансмиссионная жидкость.

    Также следует отметить, что коробка «Ваз 2109» может шуметь в различных условиях: на нейтральной скорости, во время включения передач либо же просто во время езды на определенной скорости. И каждый из этих шумов может говорить о разных неисправностях коробки.

    Кроме того, во время диагностики нужно не забывать, что только один внешний признак может свидетельствовать о нескольких неисправностях в КПП. Поэтому визуально (т.е. по типу гула) вычислить, какой именно компонент коробки вышел из строя фактически невозможно. Определить поломку получится только сняв и разобрав коробку.

    Также необходимо добавить, что ремонт КПП и устранение дефектов требуют больших знаний, поэтому в домашних условиях таким лучше не заниматься. КПП является важным агрегатом в структуре любого транспортного средства, поэтому ее ремонт и диагностику лучше доверить квалифицированному специалисту.

    Тюнингованный ВАЗ 2109

    Зачастую гул агрегата проявляется:

    • когда выжимаешь сцепление;
    • при включении третьей и четвертой скоростей;
    • на нейтральной скорости;
    • при езде авто на повышенных оборотах.

    С такими проблемами сталкиваются большинство отечественных автовладельцев «ВАЗ 2109». Но если при нажатии сцепления посторонние звуки пропадают, то это может свидетельствовать о нескольких поломках. В частности, из строя может выйти пятая скорость либо передача заднего хода. Кроме того, может быть неисправен подшипник первичного вала или выжимной подшипник.

    Читать еще:  Патрубок воздушного фильтра ваз 2107 инжектор

    Как показывает практика, в случае с подшипниками проблема не является критической. Если в вашем авто шум появился, а потом пропал после нескольких сотен или тысяч километров пробега, то, скорее всего, остатки подшипников просто перемололо системой агрегата.

    Если ваша «ВАЗ 2109» начала шуметь, то это вовсе не означает, что вышли из строя подшипники или задняя передача. Эти проблемы являются наиболее распространенными, но конкретно определить, что вышло из строя, сможет только качественная диагностика.

    Устраняем шум

    Рассмотрим признаки и соответствующие им поломки КПП в «Ваз 2109»

    Ремонт КПП ВАЗ 2109 и 21099. Когда нечем заняться

    Ремонт КПП ВАЗ 2109 и 21099 своими руками, задача не такая уж и сложная. Перед ее выполнением рекомендуется ознакомиться с техническими характеристиками и особенностями коробки передач. Первостепенным считается первичный вал, на нем располагается блок с ведущими шестеренками. При движении вперед они постоянно находятся во взаимодействии с теми шестеренками, что ведутся.

    Вторичный собран совместно с главной ведущей передачей. Также на нем установлены остальные ведомые шестеренки, а также 2 синхронизатора. К коробочному фланцу прикрепляется ведомая шестеренка главной передачи. Дифференциал имеет подшипники, они устанавливаются с натягом, и могут регулироваться с использованием различающихся в толщину колец.

    Для работы вам потребуется снять КПП с автомобиля. Установите ее вертикально. Производятся ремонтные работы в следующем порядке:

      Сначала откручиваются 6 гаек, крепящих заднюю коробочную крышку;

    Демонтируется место крепления сцепления, путем выкручивания винта, его крепящего;

    Несильно ударяя молотком, страгиваете с места крышку, снимаете ее;

    Включаете 3 или 4 передачи;

    Откручиваете винт, крепящий синхронизатор на 5 передачу. После включения 5 передачи убеждаетесь, что ни один вал не проворачивается;

    Далее стоит расконтрить и открутить гайки первичного и вторичного валов;

    Двумя отвертками поддевается синхронизатор на 5 передачу. Демонтируется совместно с вилкой. При снятии синхронизатора, убедитесь, что подпружинные шарики не выскочили из гнезд;

    Поддев отверткой ведомую шестеренку 5 передачи, демонтируете ее с вала;

    Снимается кольцо на упор подшипника;

    Снимается игольчатый подшипник;

    Демонтируется ведущая шестеренка 5 передачи;

    Откручиваются 4 винта, которыми прикреплены пластины подшипников. Удобнее это делать ударными отвертками;

    Снимается кольцо (стопор) подшипника (игольчатый);

    Далее снимается кольцо (стопор) подшипника на первичный вал, поддев жалом отвертки, аналогично поступают и на другом валу;
    Выкручивается пробка с фиксатора, извлекается шарик и пружина. Процедуру повторяют с оставшимися двумя фиксаторами;

    Снимают крепление опоры под двигатель;

    Выкручивают пробку фиксатора на задний ход, извлечь шарик;

    Демонтируют картер сцепления. Откручивают винт и 12 гаек, которые его крепят. Осторожно разделите картер и коробку;

    Демонтируйте картер КПП;

    Откручивается винт, крепящий вилку первой и второй передач;

    Извлеките шток и вилку совместно;

    Откручиваем винт, который крепит вилку 3 и 4 передач. Выводят головку штока (расцепите с рычагом переключения). Шток снимается с вилкой;

    Шток 5 передачи поворачивается, освобождая его головку от рычага. Демонтируете шток;

    Демонтируется вилка, включающая задний ход;

    Снимается шестеренка заднего хода. Делают это совместно с осью;

    Извлеките оба вала. Обязательно нужно их слегка покачать.

    Коробка переключения передач (КПП) — один из важнейших узлов автомобиля. Её функция: передавать энергию двигателя на колеса и изменять частоту их вращения. Коробка состоит из множества деталей (шестерён, валов, подшипников, колец, сальников).

    Причины выхода из строя деталей: плохая смазка, неправильная эксплуатация, брак при отливке деталей. Поэтому такое явление, как ремонт КПП ВАЗ 2109 — не редкость. Выполнить его можно, и не прибегая к помощи специалистов, своими руками. Для этого нужно разобраться, как коробка прикрепляется к ходовой части «девятки», двигателю и другим узлам. Для этого надо научиться снимать, разбирать КПП и выявлять поломки. Также следует изучить, как выполнять ремонт коробки передач ВАЗ 2109, собирать и устанавливать её обратно на автомобиль.

    Снимаем коробку с машины

    Для того чтобы начать ремонтные работы, следует разобраться, как снять коробку с автомобиля ВАЗ. Сделать это можно только в положении снизу, поэтому обязательно наличие смотровой ямы или подъёмника. Надежнее, если коробку снимают два человека, потому как двух рук может попросту не хватить.

    Подготавливаем необходимый инструментарий для всех последующих операций:

    • комплект гаечных ключей и головок;
    • 2 отвертки: плоская и фигурная;
    • резиновый молоток, зубило;
    • небольшой магнит;
    • герметик;
    • фиксатор резьбы (клей);
    • съёмник сальников;
    • монтировка;
    • ёмкость, чтобы слить масло (до 5 л).

    Начинаем снятие коробки передач ВАЗ под капотом. Для начала обязательно обесточиваем авто путем снятие минусовой клеммы на АКБ. Снимаем защиту с картера мотора. Она крепится к кузову на винтах, а его масса затянута на шпильке болтом. Откручиваем его, после чего ослабляем гайки, которые держат тросик привода сцепления, и снимаем тросик с рычага сцепления.

    Далее отсоединяем от стартёра подпитывающие колодки проводов, откручиваем гайку и снимаем со шпильки кабель от аккумуляторной батареи. Затем стартёр отсоединяется от корзины сцепления (нужно отвинтить 3 гайки). Теперь тянем стартёр на себя и извлекаем его.

    Следующий шаг: перемещаемся в смотровую яму или под подъёмник. Находим хомут, что соединяет тягу привода переключения скоростей и наконечник шарнира. Ослабляем хомут и отсоединяем тягу. Далее извлекаем разъём датчика света заднего хода и трос от спидометра.

    После этого нужно развести растяжки подвески путем ослабления гаек крепления к рычагам и болтов крепления к кронштейну. Отвинтив гайку крепления шаровой опоры к поворотному рычагу, следует вынуть палец шарового шарнира из рычага поворота стойки. Далее поворотные кулачки рассоединяются с рулевыми наконечниками.

    Следующий этап: выталкиваем гранату (сердцевину) из КПП, упираясь концом монтировки в шарнир привода. После снятия первого привода в полость, что осталась, нужно вставить какую-то заглушку, чтобы не сместились шестерни в дифференциале (главном механизме КПП, который отвечает за разделение мощностей). Откручиваем болты крепления щитка и снимаем его, а также ослабляем винты и гайку, скрепляющие картер сцепления и блок цилиндров.

    Далее необходимо подвесить двигатель, ведь одновременно со снятием КПП откручиваются болты опор движка. Подпираем его домкратом или деревянным брусом. Придерживаем КПП, откручиваем все крепёжные «подушки», которыми коробка крепится к кузову.

    Теперь можно пробовать отвести коробку от двигателя (нужно минимум 10 см для выхода первичного овала из корзины сцепления). Таким образом снимается коробка передач ВАЗ 2109.

    Выявление поломок и разборка КПП

    Наиболее часто случаются следующие неисправности в работе трансмиссии «девятки».

    1. Болтается рычаг КПП ВАЗ 2109.
    2. Выбивает первую передачу, вылетает вторая передача.
    3. Совсем не включаются передачи.
    4. Трансмиссия воет, слышен шум в коробке передач.
    5. Не включается задняя передача на ВАЗ 2109.

    Зачастую изнашивается какая-либо деталь механизма. Определить причину той или иной поломки, не разбирая коробку, сложно. Если только явно видны утечки масла в большом количестве, можно с уверенностью сказать, что потребуется замена сальника КПП. Для выявления других слабых звеньев в работе коробки пошагово выполняется разборка коробки передач. Предварительно сливаем масло через технологическое отверстие.

    Сначала снимаем крышку 5-й передачи и срываем гайки первичного (с ведущей шестерней) и вторичного (с ведомой шестерней) валов головкой на 32. Далее демонтируем ведомую шестерню 5-й передачи в сборе со скользящей муфтой и вилкой. Затем подрываем ведущую шестерню 5-й скорости. Теперь снимаем опорную планку на валах при помощи ударной отвертки, открепляем втулку на шайбе и снимаем планку, фиксирующую переключение скоростей. Снимаем колечки, стопорящие подшипники первичного и вторичного валов. Для снятия верхнего кожуха осталось открутить оставшиеся 14 гаек на 13.

    Открыт доступ к механизмам валов. Снимаем ось и шестерню задней передачи. Открутив 3 болтика ключом на 10, вынули весь механизм задней скорости. Далее по одному выводим штоки с вилками 1-й, 2-й, 3-й, 4-й передач. Далее вытягиваем оба вала. Остаётся вынуть главную передачу (шестерня с дифференциалом).

    Вынимаем, смотрим на ось шестерён-сателлитов (зубчатых колес). Они должны плотно крутиться. Если гуляют, то износилась ось. Причина — недостаток масла. Внутри коробки осталась вилка, расположенная на длинном валу выбора передачи. Откручиваем болтик на 10 и вытягиваем вал.

    Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
