Ремонт стоек ваз 2109 своими руками видео

Ремонт стоек ВАЗ 2109: как сделать самостоятельно?

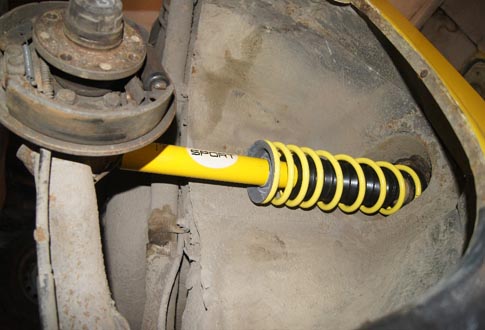

Задняя амортизационная стойка ВАЗ 2109

Для обеспечения комфортной и безопасной езды на автомобиле ВАЗ 2109 важную роль играют стойки амортизаторов. Но со временем ухудшаются их технические характеристики, а то и вовсе подвески приходят в негодность.
Заметить неисправность узлов можно по таким признакам:

  • Заводской брак.
  • Возникновение глухого стука об кузов автомобиля опор амортизаторов, который появляется при движении авто по неровной дороге, по кочкам.
  • Появление неприятного скрипа при трогании или остановке машины.

Определить, нужно ли ремонтировать стойку ВАЗ 2109, можно по подтекам амортизационной жидкости, стойка становится мокрой и грязной. На необходимость замены амортизаторов может указать раскачивание автомобиля, как на качелях, хотя дорога ровная.

Чаще всего ремонт стойки нужного эффекта не дает, через небольшой промежуток времени она даст о себе знать, что заставит владельца автомобиля ВАЗ 2109 заменить стойку новой. В статье предлагается ознакомиться о ремонте стоек своими руками.
В настоящее время их чаще изготавливают цельными конструкциями. Поэтому нужно внимательно осмотреть изделия, перед тем как начинать ремонт.

Совет: Необходимо знать, что иногда ремонтировать узел нецелесообразно и малоэффективно, а иногда, после ремонта, можно создать на дороге и аварийную ситуацию.

Какие бывают типы амортизационных стоек

От качества дорожного покрытия и стиля вождения автомобилем зависит выбор стоек:

  • Масляные стойки ВАЗ 2109 за счет работы гидравлического узла обеспечивает комфортное движение по хорошей дороге в черте города и по трассам. Цена их самая низкая, габариты небольшие.
    К недостаткам, при их установке, можно отнести:
  1. в компенсационных камерах находится смесь воздуха, которая при его избытке создает ненадежность в работе устройства, а при недостатке эффективность амортизатора – нулевая;
  2. плохая теплоотдача;
  3. могут появиться кавитационные пузырьки при движении автомобиля по грунтовке, за счет частого и резкого перемещения поршня, а это приведет к вспениванию масла.
  • Газовые стойки ВАЗ 2109 отличаются большей стойкостью и повышенной стоимостью. Обладают увеличенной жесткостью при высокой скорости передвижения авто, но комфорт снижает повышенная ударная нагрузка, действующая на водителя и пассажиров.
  • Компромиссный вариант первых двух исполнений – двухтрубные газонаполненные стойки. Имеют достаточную мягкость хода, устойчивые, при движении на большой скорости, по пересеченной местности.
    Газовый подпор имеет невысокое давление, что исключает закипание масла, колебания хорошо гасятся. Это самые надежные и долговечные стойки для ВАЗ 2109.

Ремонт стоек

Ремонт передних стоек

Над колесами автомобиля с обеих его сторон расположены стойки амортизаторов.
Порядок ремонта передней стойки ВАЗ 2109 заключается в следующем:

  • Узел снимается с автомобиля, очищается от грязи.
  • Стяжками сжимается пружина, пока не перестанут стягиваться опорные чашки, как показано на фото.

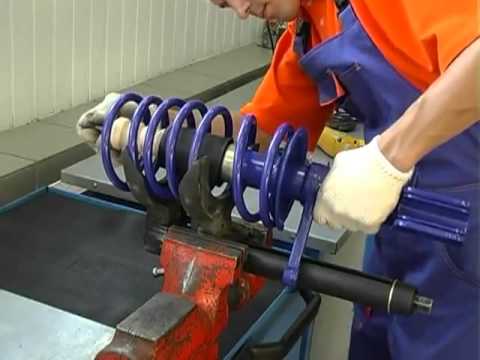

Установка стяжек на пружины амортизатора

  • Откручивается гайка верхней опоры амортизатора.
  • Снимаются на верхней опоре ограничитель, опора и опорный подшипник.
  • Отсоединяются чашка верхняя и пружина.
  • Освобождается передняя стойка от буфера хода сжатия и защитного кожуха.

Совет: При наличии на кронштейне, корпусе, нижней чашки пружины или поворотном рычаге признаков деформации или разрушения – элементы нужно заменить.

  • После установки стойки в вертикальное положение необходимо несколько раз поднять и опустить до упора шток амортизатора. Заедания и стуки указывают на невозможность ремонта амортизатора. При их отсутствии ремонт передней стойки ВАЗ 2109 можно продолжать.
  • Зубилом сбивается опора буфера сжатия и откручивается ключом гайка корпуса амортизатора.
  • Снимается гайка.
  • Вытаскиваются шток, рабочий цилиндр.
  • В чистую емкость сливается амортизационная жидкость.
  • Тщательно промывается внутренняя часть корпуса.
  • Вставляется масляный или газовый картридж.
  • Стойка собирается в обратном порядке. Все неисправные элементы меняются новыми.
  • Устанавливается осторожно сжатая пружина.

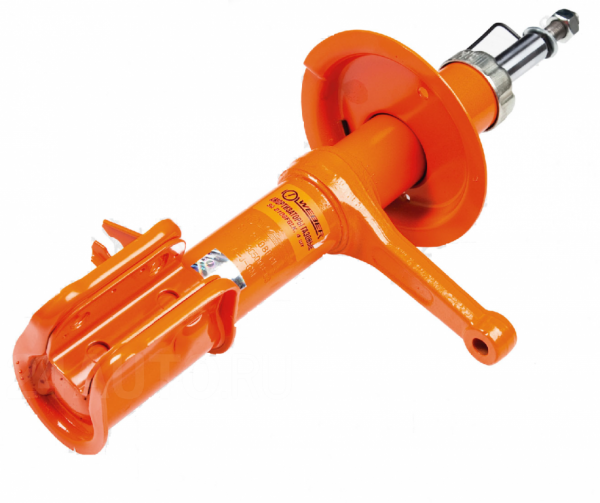

Общий вид передней стойки ВАЗ 2109

Неисправности элементов, при которых требуется их замена:

  • Меняется кожух если:
  1. произошел разрыв;
  2. потерялась упругость;
  3. произошло отслоение металлической арматуры.
  • Меняется пружина если:
  1. появились на ней трещины;
  2. получили деформацию витки;
  3. уменьшилась длина пружины с маркировкой класса А, желтого или белого цвета, стала менее 207 миллиметров.
  • При повреждении резьбы все болты крепления должны поменяться.

Ремонт задних стоек авто ВАЗ 2109

  • Включается передняя передача.
  • Под передние колеса устанавливаются упоры.
  • Задняя часть автомобиля поднимается. Для надежности фиксации устанавливаются дополнительные опоры возле домкрата.
  • Снимается задняя стойка.
  • Вытаскиваются буфер хода сжатия и пыльник, которые остались в пружине.

Совет: Если буфер и пыльник повреждены их нужно заменить новыми.

  • Амортизатор промывается.
  • Крепится в тиски.
  • Стойка устанавливается вертикально.
  • Шток амортизатора несколько раз поднимется и опускается до упора.

Совет: Наличие заеданий и стуков указывает на невозможность ремонта амортизатора. При их отсутствии ремонт задней стойки ВАЗ 2109 можно продолжать.

  • Визуально осматриваются и при необходимости меняются: подушки заднего амортизатора; на нижнем креплении стойки – сайлентблок; пыльник; прокладка для изоляции; буфер хода сжатия; пружина.
  • До упора вытаскивается шток амортизатора.
  • Ключом откручивается гайка резервуара.
  • Вытаскиваются рабочий цилиндр, шток со всеми деталями.
  • В чистую емкость сливается амортизаторная жидкость.
  • Из рабочего цилиндра вынимаются направляющая втулка штока, сам шток и поршень.
  • Сливается жидкость.
  • Из цилиндра в сборе осторожно выбивается корпус клапана сжатия.
  • Шток с поршнем зажимается в тиски.
  • Откручивается гайка клапана отдачи.
  • Снимаются: поршень, клапана, направляющая втулка, сальник штока, обойма сальника.
  • При необходимости все детали можно заменить новыми.
Читать еще:  Ваз 21099 печка дует холодным воздухом

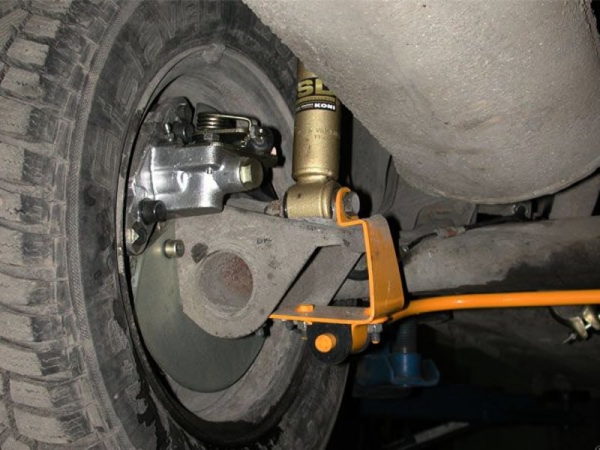

Общий вид задней стойки ВАЗ 2109

  • Задний амортизатор собирается в обратном порядке. При этом нужно учесть:
  1. после того как клапан собран, необходимо проверить ход дисков и тарелки клапанов, который должен быть свободным;
  2. на корпус обойма напрессовывается оправкой;
  3. с помощью оправки в цилиндр вставляется клапан сжатия.

Неисправности элементов задней стойки, при которых требуется их замена:

  • Сайлентблока, если:
  1. обнаружены трещины;
  2. образовались деформации.
  • Пыльника, если:
  1. потерялась упругость;
  2. порвался.
  • Буфера хода сжатия, если:
  1. повредился;
  2. получил деформации;
  3. разрушился.
  • Изолирующая прокладка, если:
  1. потеряла упругость;
  2. порвалась.
  • Пружина, если:
  1. возникли на ней трещины;
  2. деформировались витки;
  3. уменьшилась длина пружины с маркировкой класса А, желтого или белого цвета, стала менее 207 миллиметров.

Как правильно отремонтировать на автомобиле ВАЗ 2109 стойки можно увидеть на видео. Своевременный ремонт или замена стоек амортизаторов обеспечит надежность и комфорт при передвижении на автомобиле ВАЗ 2109.

Самостоятельный ремонт стоек на ВАЗ 2109 (Видео)

Своими руками отремонтировать стойки на автомобиле вполне реально. Для начала нужно определить наличие неисправности, а затем приступить к выполнению работы.

Масляное устройство

Признаки неисправности

Ремонт может потребоваться стойкам по нескольким причинам:

  • Наличие заводского брака в установленных стойках;
  • Появление глухих стуков опор амортизаторов о кузов машины. Обычно проявляется при передвижении по неровной, ухабистой дороге;
  • Неприятные скрипы, которые появляются при старте или остановке автомобиля;
  • Следы подтекания амортизационной жидкости;
  • Загрязненность стойки, она становится мокрой, грязь быстро налипает;
  • Машину качает даже при движении по ровной дороге.

Длительного эффекта даже самый качественный ремонт не дает. Это временная мера, которая обязательно потребует вскоре полностью заменить стойки.

Поскольку скорой замены не избежать, вам следует подумать над вопросом выбора на перспективу новых стоек.

Тип

Преимущества

Недостатки

Гидравлический узел позволяет им отлично справляться с ездой по хорошей дороге в городе и на трассе. Стоят не дорого, имеют небольшие габариты

Теплоотдача на плохом уровне. Внутри компенсационной камеры есть смесь воздуха, избыток которой приводит к снижению надежности работы механизма, а при недостатке смеси они вообще не работают. Плюс из-за кавитационных пузырьков может вспениваться масло. Происходит это при частой езде по грунтовке

Стойкие, более жесткие при высокой скорости, неплохие показатели комфорта

Достаточно дорогие, имеют повышенную ударную нагрузку, что негативно отражается на комфорте водителя и пассажиров

Разновидность газовых стоек, прошедшая усовершенствование. Компромисс между газовыми и масляными амортизаторами, обеспечивающие устойчивость, мягкое движение на любых поверхностях. Давление не высокое, потому масла закипеть не может. Все колебания эффективно гасятся. Отличаются надежностью и долговечностью

Как таковых недостатков не имеют

Выбирая между представленными тремя вариантами, предпочтение следует отдавать двухтрубным газонаполненным амортизационным стойкам. Они лучше всего подходят для ВАЗ 2109.

Газовый узел

Ремонт

Поскольку автомобиль ВАЗ 2109 оснащается передними и задними стойками, про особенности их ремонта следует поговорить отдельно.

Подобные мероприятия не сложны в исполнении, если вы обладаете хотя бы небольшим опытом. При его отсутствии обязательно обратитесь на проверенную станцию технического обслуживания

Передние стойки

Чтобы выполнить ремонт передних стоек на вашей машине, следуйте инструкции и опирайтесь на видео уроки.

Процесс демонтажа и замены

  1. Снимите стойки, зачистите их от скопившихся загрязнений.
  2. Воспользуйтесь специальной стяжкой, чтобы зафиксировать пружину. Так она не будет оказывать давление на чашки опор.
  3. Зафиксировав пружину, снимите гайку с верхнего узла крепления стойки.
  4. Снимите ограничивающей узел верхней опоры. Затем можно демонтировать опору и подшипник.
  5. Следующими на очереди идут чашка верхней части и узел пружины.
  6. Убедитесь, что рычаг поворота, чашки нижней части стойки, кожух и узел кронштейна находятся в исправном состоянии. Если имеются дефекты, весь этот узел меняется целиком.
  7. Вертикально разместите амортизатор. Начинайте поднимать и опускать штоковый узел до упора. Если появляются признаки постороннего шума, стука, провалы или заедания, полностью замените запчасть.
  8. Зубилом снимите опорный узел демпфера. Далее вооружитесь ключом, чтобы выкрутить фиксирующую корпус стойки крепежную гайку.
  9. Снимите гайку, достаньте шток и рабочий цилиндр.
  10. Из амортизатора обязательно слейте всю жидкость в заранее подготовленную емкость. Если жидкость сохранила свое качество, ее можно будет залить обратно и повторно использовать.
  11. Тщательно зачистите внутренние поверхности кожуха ремонтируемого элемента.
  12. В корпус установите новый патрон картриджа, соответствующий вашей стойке — газовый или масляный.
  13. Выполните сборку узла, действия в обратной последовательности.
  14. По ходу сборки замените неисправные детали.
  15. Аккуратно верните в исходное состояние пружины. Это обусловлено тем, что она зажата и может повредить вам руки, если резко снять фиксатор.
  16. Если корпус потерял упругость, на нем образовались трещины или щели, появились следы отслоения металла от резины, обязательно замените компонент.
  17. Если из-под защитных колец узла верхней опоры наблюдаются потеки, подшипник заедает, обязательно этот узел придется поменять на новый элемент.
  18. Рекомендуется по ходу ремонта поменять все используемые крепежные болты, дабы максимально продлить срок службы новых элементов, установленных в процессе восстановления функциональности передних стоек.

Процесс ремонта включает достаточно много этапов, где самый главный фактор успеха — это аккуратность и внимательность. В остальном работа не сложная.

Задние стойки

Последовательность ремонтных работ задней стойки на ВАЗ 2109 следующая:

  • Включите коробку передач в положение первой скорости;
  • Под переднюю ось подставьте стопорные башмаки;
  • Поднимите заднюю часть, надежно зафиксируйте ее опорами, после чего снимите заднюю стойку;
  • Достаньте из узла буфер, а также извлеките пыльник из пружины. Проверьте их состояние. Если они износились или имеют следы дефектов, замените;
  • Тщательно промойте узел амортизатора. Далее его следует зажать с помощью тисков;
  • Проверьте, нормально ли происходит рабочий ход амортизаторов. Если есть проблемы, элемент меняется на новый;
  • Убедитесь в исправности сайлентблока, расположенного в нижнем узле крепления. Также проверяется пыльник, буферы, прокладки, подушки и пружины. При наличии следов износа, дефектов все они подлежат обязательной замене;
  • Извлеките шток амортизации, демонтируйте гайку фиксации, доставьте цилиндр и слейте с него жидкость;
  • Снимите кожух клапана сжимающего;
  • Зафиксируйте шток с помощью тисков, демонтируйте гайку, клапаны, поршень, втулку, обойму сальника и сам сальник;
  • Проверьте текущее состояние указанных деталей. Если имеются следы неисправности, обязательно замените;
  • Выполните обратную сборку узла, установите стойки на автомобиль.
Читать еще:  Диски r13 на ваз 2109

Работа с задними элементами

По завершению ремонта обязательно проведите несколько пробных заездов по ровным и ухабистым дорогам. Комплексная проверка позволит понять, дал ли ремонт результат, либо требуется провести замену всего узла полностью.

Отремонтировать стойки вполне по силам любому владельцу ВАЗ 2109, кто имеет хотя бы небольшой опыт в самостоятельном ремонте. Но если навыков нет, воспользуйтесь услугами СТО.

Что необходимо для ремонта стоек ВАЗ 2109

Необходим ремонт стоек ВАЗ 2109 в случае, когда из них вытекло все масло. Причина тому проста – предельный износ всех резиновых элементов. Следовательно, нарушается герметичность и все масло при работе амортизаторов вытекает. Поставить точный диагноз поможет визуальный осмотр – на стойке ВАЗ 2109 вы сможете увидеть большие масляные пятна, которые, скорее всего, будут смешаны с пылью.

Кроме того, во время езды будет наблюдаться дискомфорт – подвески автомобиля перестает правильно работать, нет амортизации, поэтому при наезде на кочки машина долгое время не сможет прийти в нормальное состояние. Она продолжит прыгать на пружинах. Конечно, все это отражается и на кузове, и на салоне машины. Например, возможно появление трещин на парпризе и лобовом стекле. Конечно, ремонт стоек на девятке обойдется дешевле, но стоит заметить, что качественно его выполнить не всегда получается.

Что необходимо для ремонта?

Лучше, если вы установите новые стойки. Но в случаях, когда нет достаточных финансов (а замена двух стоек на передней подвеске автомобиля обходится примерно в 6 000 рублей вместе с регулировкой сход-развала), то можно купить ремкомплект и отремонтировать все элементы. Также потребуется масло для заливки в амортизаторы. Итак, вам необходимо купить в магазине:

  1. Два опорных подшипника.
  2. Ремкомплект для стоек ВАЗ 2109.
  3. Пыльники (старые уже, скорее всего, покрылись трещинами).
  4. Отбойники.
  5. Желательно приобрести хотя бы новые гайки с пластиковым фиксатором резьбы.
  6. Масло.

Купили? Теперь за принимайтесь за ремонт. Вам также потребуется съемник наконечников рулевых тяг, обзаведитесь им, в противном случае можно и резьбу повредить. А теперь под задние колеса упоры, переднюю часть поднимаете домкратом и снимаете колесо. Капот желательно открыть, а под переднюю сторону (рядом с домкратом) поставить опору. Снятие стойки – это дело нескольких минут. Смотрите, как все просто:

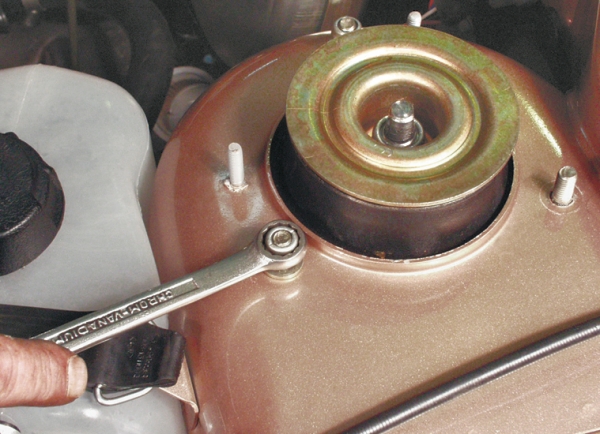

  1. Ослабляете гайку, которой крепится шток амортизатора к опорному подшипнику.
  2. Выкручиваете три гайки крепления подшипника к кузову.
  3. Выкручиваете гайку наконечника рулевой тяги и съемником снимаете ее с поворотного кулака.
  4. Ключом на 19 выкручиваете гайки с двух болтов, которыми передняя стойка ВАЗ 2109 прикручена к ступице.
  5. Все, потянув вниз, извлекаете амортизатор на свет Божий.

Теперь нужно приступить к разборке самого амортизатора.

Как делается ремонт стоек ВАЗ 2109?

Теперь на очереди пружина – ее нужно стянуть специальным съемником. Только после этого выкрутите гайку, которую вы ослабляли в первом пункте. Снимите со штока опорный подшипник и пружину. Положите ее подальше, чтобы она случайно не разжалась. Все, теперь у вас в руках амортизатор, который нужно полностью разобрать.

Извлеките пыльник и отбойник, под ними вы найдете большую гайку, выкрутив которую получится извлечь шток из стакана амортизатора. У вас окажется две части, среди которых вам нужна только та, которая на штоке. Конструкция чем-то похожа на простой ручной насос. Вот его-то и придется вам ремонтировать. Извлеките из его нижней части клапан, если он разрушен, то замените.

Все резиновые прокладки снимите и установите новые, иначе в последующем масло все быстро улетучится. Когда сделаете это, соберите внутреннюю обойму и залейте в стакан масло. Установите шток (предварительно засосав в него масло) и закрутите гайку. Чтобы амортизатор начал работать, нужно несколько раз выдвинуть и задвинуть шток до конца. Все, ремонт передних стоек ВАЗ 2109 можно считать успешно завершенным.

Осталось только собрать, установив все элементы на свои места. Обратит внимание, что перед разборкой желательно наметить положение ступицы относительно стойки – это избавит вас от поездки на регулировку развал-схождения. В случае, если проводится полная замена амортизаторов, эту процедуру выполнять обязательно!

Ремонт стоек ВАЗ 2109: как сделать самостоятельно?

  • 1 Какие бывают типы амортизационных стоек
  • 2 Ремонт стоек
    • 2.1 Ремонт передних стоек
    • 2.2 Ремонт задних стоек авто ВАЗ 2109

Задняя амортизационная стойка ВАЗ 2109

Для обеспечения комфортной и безопасной езды на автомобиле ВАЗ 2109 важную роль играют стойки амортизаторов. Но со временем ухудшаются их технические характеристики, а то и вовсе подвески приходят в негодность.
Заметить неисправность узлов можно по таким признакам:

  • Заводской брак.
  • Возникновение глухого стука об кузов автомобиля опор амортизаторов, который появляется при движении авто по неровной дороге, по кочкам.
  • Появление неприятного скрипа при трогании или остановке машины.
Читать еще:  Бампер бруклин на ваз 2110

Определить, нужно ли ремонтировать стойку ВАЗ 2109, можно по подтекам амортизационной жидкости, стойка становится мокрой и грязной. На необходимость замены амортизаторов может указать раскачивание автомобиля, как на качелях, хотя дорога ровная.
Чаще всего ремонт стойки нужного эффекта не дает, через небольшой промежуток времени она даст о себе знать, что заставит владельца автомобиля ВАЗ 2109 заменить стойку новой. В статье предлагается ознакомиться о ремонте стоек своими руками.
В настоящее время их чаще изготавливают цельными конструкциями. Поэтому нужно внимательно осмотреть изделия, перед тем как начинать ремонт.

Совет: Необходимо знать, что иногда ремонтировать узел нецелесообразно и малоэффективно, а иногда, после ремонта, можно создать на дороге и аварийную ситуацию.

Какие бывают типы амортизационных стоек

От качества дорожного покрытия и стиля вождения автомобилем зависит выбор стоек:

  • Масляные стойки ВАЗ 2109 за счет работы гидравлического узла обеспечивает комфортное движение по хорошей дороге в черте города и по трассам. Цена их самая низкая, габариты небольшие.
    К недостаткам, при их установке, можно отнести:
  • в компенсационных камерах находится смесь воздуха, которая при его избытке создает ненадежность в работе устройства, а при недостатке эффективность амортизатора – нулевая;
  • плохая теплоотдача;
  • могут появиться кавитационные пузырьки при движении автомобиля по грунтовке, за счет частого и резкого перемещения поршня, а это приведет к вспениванию масла.
    • Газовые стойки ВАЗ 2109 отличаются большей стойкостью и повышенной стоимостью. Обладают увеличенной жесткостью при высокой скорости передвижения авто, но комфорт снижает повышенная ударная нагрузка, действующая на водителя и пассажиров.
    • Компромиссный вариант первых двух исполнений – двухтрубные газонаполненные стойки. Имеют достаточную мягкость хода, устойчивые, при движении на большой скорости, по пересеченной местности.
      Газовый подпор имеет невысокое давление, что исключает закипание масла, колебания хорошо гасятся. Это самые надежные и долговечные стойки для ВАЗ 2109.

    Ремонт стоек

    Ремонт передних стоек

    Над колесами автомобиля с обеих его сторон расположены стойки амортизаторов.
    Порядок ремонта передней стойки ВАЗ 2109 заключается в следующем:

    • Узел снимается с автомобиля, очищается от грязи.
    • Стяжками сжимается пружина, пока не перестанут стягиваться опорные чашки, как показано на фото.

    Установка стяжек на пружины амортизатора

    • Откручивается гайка верхней опоры амортизатора.
    • Снимаются на верхней опоре ограничитель, опора и опорный подшипник.
    • Отсоединяются чашка верхняя и пружина.
    • Освобождается передняя стойка от буфера хода сжатия и защитного кожуха.

    Совет: При наличии на кронштейне, корпусе, нижней чашки пружины или поворотном рычаге признаков деформации или разрушения – элементы нужно заменить.

    • После установки стойки в вертикальное положение необходимо несколько раз поднять и опустить до упора шток амортизатора. Заедания и стуки указывают на невозможность ремонта амортизатора. При их отсутствии ремонт передней стойки ВАЗ 2109 можно продолжать.
    • Зубилом сбивается опора буфера сжатия и откручивается ключом гайка корпуса амортизатора.
    • Снимается гайка.
    • Вытаскиваются шток, рабочий цилиндр.
    • В чистую емкость сливается амортизационная жидкость.
    • Тщательно промывается внутренняя часть корпуса.
    • Вставляется масляный или газовый картридж.
    • Стойка собирается в обратном порядке. Все неисправные элементы меняются новыми.
    • Устанавливается осторожно сжатая пружина.

    Общий вид передней стойки ВАЗ 2109

    Неисправности элементов, при которых требуется их замена:

    • Меняется кожух если:
  • произошел разрыв;
  • потерялась упругость;
  • произошло отслоение металлической арматуры.
    • Меняется пружина если:
  • появились на ней трещины;
  • получили деформацию витки;
  • уменьшилась длина пружины с маркировкой класса А, желтого или белого цвета, стала менее 207 миллиметров.
    • При повреждении резьбы все болты крепления должны поменяться.

    Ремонт задних стоек авто ВАЗ 2109

    • Включается передняя передача.
    • Под передние колеса устанавливаются упоры.
    • Задняя часть автомобиля поднимается. Для надежности фиксации устанавливаются дополнительные опоры возле домкрата.
    • Снимается задняя стойка.
    • Вытаскиваются буфер хода сжатия и пыльник, которые остались в пружине.

    Совет: Если буфер и пыльник повреждены их нужно заменить новыми.

    • Амортизатор промывается.
    • Крепится в тиски.
    • Стойка устанавливается вертикально.
    • Шток амортизатора несколько раз поднимется и опускается до упора.

    Совет: Наличие заеданий и стуков указывает на невозможность ремонта амортизатора. При их отсутствии ремонт задней стойки ВАЗ 2109 можно продолжать.

    • Визуально осматриваются и при необходимости меняются: подушки заднего амортизатора; на нижнем креплении стойки – сайлентблок; пыльник; прокладка для изоляции; буфер хода сжатия; пружина.
    • До упора вытаскивается шток амортизатора.
    • Ключом откручивается гайка резервуара.
    • Вытаскиваются рабочий цилиндр, шток со всеми деталями.
    • В чистую емкость сливается амортизаторная жидкость.
    • Из рабочего цилиндра вынимаются направляющая втулка штока, сам шток и поршень.
    • Сливается жидкость.
    • Из цилиндра в сборе осторожно выбивается корпус клапана сжатия.
    • Шток с поршнем зажимается в тиски.
    • Откручивается гайка клапана отдачи.
    • Снимаются: поршень, клапана, направляющая втулка, сальник штока, обойма сальника.
    • При необходимости все детали можно заменить новыми.

    Общий вид задней стойки ВАЗ 2109

    • Задний амортизатор собирается в обратном порядке. При этом нужно учесть:
  • после того как клапан собран, необходимо проверить ход дисков и тарелки клапанов, который должен быть свободным;
  • на корпус обойма напрессовывается оправкой;
  • с помощью оправки в цилиндр вставляется клапан сжатия.

    Неисправности элементов задней стойки, при которых требуется их замена:

    • Сайлентблока, если:
  • обнаружены трещины;
  • образовались деформации.
    • Пыльника, если:
  • потерялась упругость;
  • порвался.
    • Буфера хода сжатия, если:
  • повредился;
  • получил деформации;
  • разрушился.
    • Изолирующая прокладка, если:
  • потеряла упругость;
  • порвалась.
    • Пружина, если:
  • возникли на ней трещины;
  • деформировались витки;
  • уменьшилась длина пружины с маркировкой класса А, желтого или белого цвета, стала менее 207 миллиметров.

    Как правильно отремонтировать на автомобиле ВАЗ 2109 стойки можно увидеть на видео. Своевременный ремонт или замена стоек амортизаторов обеспечит надежность и комфорт при передвижении на автомобиле ВАЗ 2109.

  • Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
