Сколько подушек двигателя на ваз 2109

Опоры двигателя ваз 2109, подвески

Приветствую всех автолюбителей владельцев автомобилей ваз 2108, 2109, 21099, 2113, 2114, 2115 в авто блоге RtiIvaz.ru. Подвесками двигателей ваших машин являются показанные на данном видео три опоры двигателя ваз 2109. Конструктивно опоры выполнены путем вулканизации резины на основе натурального каучука к стальному металлическому каркасу.
Видео Youtub:

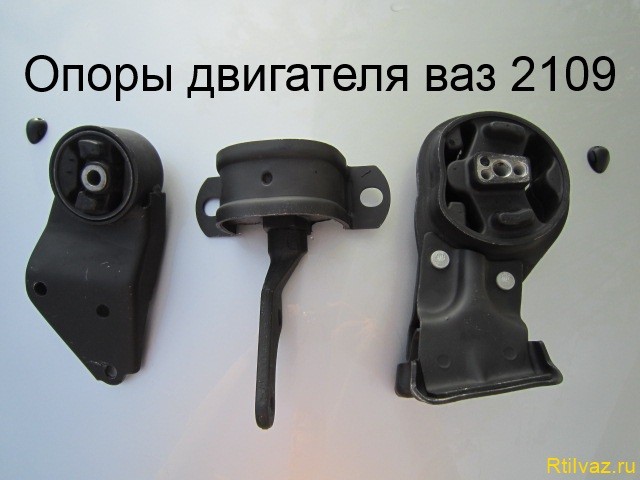

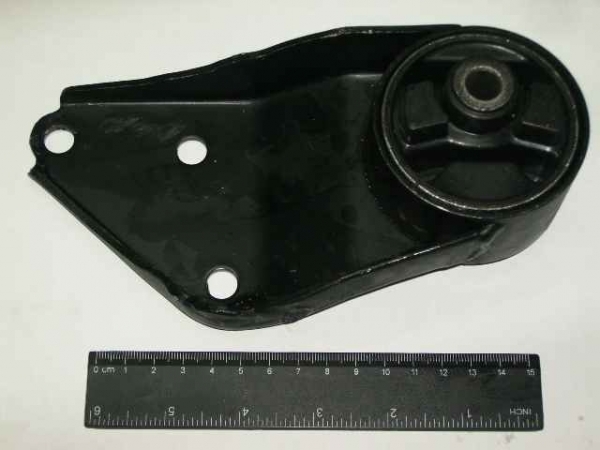

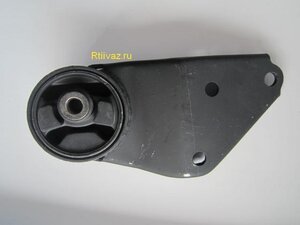

В состав ремкомплета опор двигателя ваз 2109 входит передняя подушка с кронштейном в сборе «балда», являющаяся самой большой по размерам, среди всех трех опор. Конструктивно передняя подушка устанавливается кронштейном к блоку цилиндров, а скругленная ее часть крепится к проушинам на усилителе передней панели моторного отсека.

Опора мотора передняя ваз с кронштейном в сборе: 2108-1001015

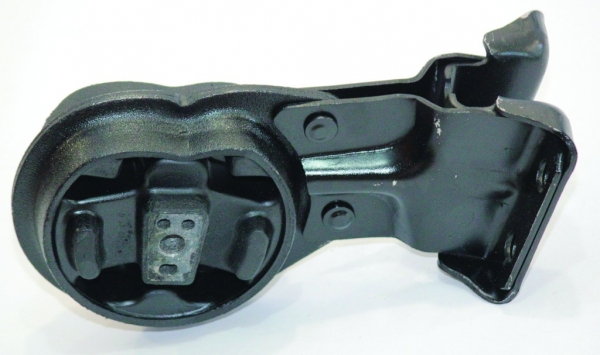

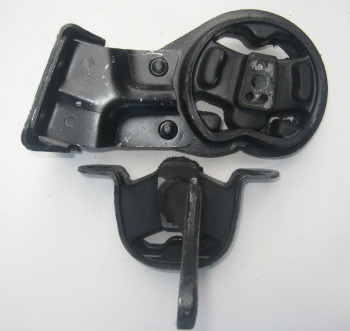

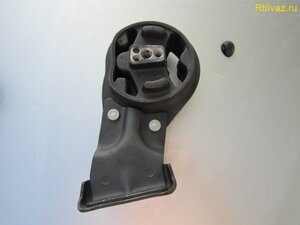

Далее представлена на фото боковая опора двигателя с кронштейном в сборе «ладошка» устанавливаемая слева в моторном отсеке, если смотреть по ходу движения автомобиля.

Опора мотора боковая с кронштейном в сборе 2108-1001040

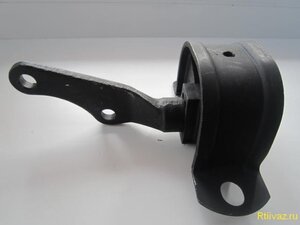

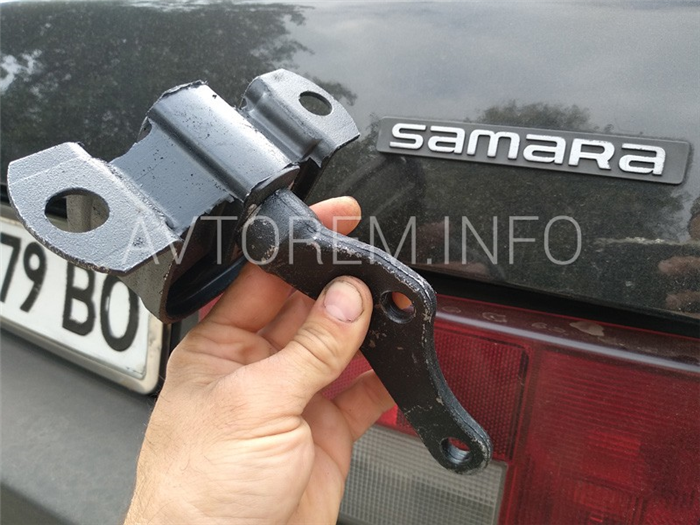

Наконец третья резиновая подушка — задняя — с металлической ручкой служащая опорой коробки (кпп) переключения передач. В итоге мотор ваших автомобилей «висит» то есть держится на этих представленных здесь на фото трех подвесках: передней «балды», боковой «ладошки», а также задней «кпп» с металлической ручкой.

Опора коробки задняя 2108-1001031

Независимо от оснащения мотора, будь то инжекторный или карбюраторный, все абсолютно одинаковые опоры для двигателя автомобилей ваз 2108, 2109, 21099, 2113, 2114, 2115. От исправности опоры двигателя ваз 2109, на которые он опирается, зависит вибрация движка, которая появляется при разрыве или развулканизации любой из резиновых подушек. Особенно раздражает большую часть авто владельцев дребезжание ручки КПП коробки.

Вибрация на движке может появиться, и в случае, когда резина опоры становится жесткой «дубовой» и теряет свои амортизационные свойства. Как показывает практика, резиновые подушки опор не выходят из строя поодиночке и в основном их пробег в среднем одинаков, что говорит о том, что выгоднее всего, хотя и более затратное, выполнить замену сразу всех подушек в комплекте. Это поднимет их общий ресурс, избавив авто владельца от очередной головной боли при отказе незамененной резиновой подушки в дороге.

На этом краткий обзор ремкомплекта опор движка ваз 2109 и их модификаций закончен. Жду ваших вопросов в комментариях к видео обзору.

Вы так же можете ознакомиться с другими материалами:

Замена опоры двигателя на ВАЗ 2109

Подушки двигателя на автомобилях ВАЗ 2109 отвечают за уменьшение и устранение вибраций, исходящих в результате работы мотора и передающихся на кузов машины.

Выполнить их замену своими руками должен уметь каждый автомобилист. Ничего сложного в работе с опорами нет, однако грамотный ремонт позволяет существенно продлить срок службы автомобиля и избавиться от быстро надоедающих вибраций и шумов.

Внешний вид элемента

Особенности используемых подушек

Есть несколько нюансов, которые вам следует знать про опоры в общем, а также про подушки двигателя, используемые на модели ВАЗ 2109.

  • Разрабатывая конструкцию опор, которые служат для уменьшения вибраций мотора, производители принимают во внимание показатели нагрузок, воспринимаемых опорами;
  • Эти элементы находятся под постоянным воздействием нагрузок, величина которых меняется;
  • Одна нагрузка постоянная — это вес двигателя. Но при старте машины возникает другая нагрузка;
  • Когда автомобиль двигается задним ходом, опоры принимают на себя отрицательные силы;
  • При резком ускорении или торможении, попадании колеса в выбоину, при наезде на препятствие возникают эти самые отрицательные силы. За их гашение отвечают передние, задние и боковые опоры двигателя;
  • Для изготовления подушек для ВАЗ 2109 используют специальный натуральный каучук, резину высокого сорта СКИ-3. Помимо резиновых компонентов, опоры включают в себя стальные элементы и сверхпрочный клей;
  • Подушки двигателя ВАЗ 2109 способны выдерживать температурные нагрузки в диапазоне от -40 до +70 градусов по Цельсию.
Читать еще:  Таблица регулировки клапанов ваз 2107 карбюратор

Чтобы подушки соответствовали всем предъявляемым к ним требованиям, специалисты рекомендуют выбрать продукцию завода-изготовителя или фирм, которые были рекомендованы производителем ВАЗ 2109.

Что влияет на замену

Есть два основных фактора, которые вынуждают автомобилистов выполнять замену подушек.

  1. Естественный износ. У каждой подушки есть свой эксплуатационный срок, превзойти который — большая редкость. Зачастую они его не отрабатывают по второй причине.
  2. Механические воздействия, приводящие к поломкам. Это наши дороги, выбоины, аварии, наезды на люки, столкновения и пр.

Когда требуется замена

Есть несколько факторов, которые вам следует знать относительно замены компонентов двигателя.

Ситуация

Особенности

Почувствовав вибрацию кузова, следует обязательно проверить состояние опор. Такой эффект может быть вызван различными причинами, но подушки — одна из основных

Замена ремня ГРМ

При замене ремня удалить его крышку бывает очень сложно, поскольку к правому брызговику переднего колеса практически вплотную прижат двигатель. Приходится снимать подушку, чтобы полноценно провести ремонтные мероприятия

Двигатель проседает, нагружает ШРУСы

Из-за воздействия массы двигателя на ШРУСы у них меняется геометрия, что приводит к существенному снижению эксплуатационного срока элементов. Ресурс сокращается, приходится выполнять замену раньше положенного срока

В районе кулисы наблюдается стук

Он может быть едва заметным. Но его наличие говорит о том, что двигатель просел. Следовательно, опоры не отрабатывают должным образом, и им требуется замена

Если своевременно не выполнить замену опор, это приведет к более серьезным последствиям и дорогому устранению поломки. Потому лучше заменить подушки при обнаружении первичных признаков износа. Для этого дополнительно рекомендуем проводить периодический осмотр узла.

Замена

Теперь переходим к замене элементов. Делать это своими руками или обращаться в автосервис, сугубо ваше личное решение.

Для ВАЗ 2109 предусмотрено использование трех опор:

  • Передняя;
  • Задняя;
  • Левая боковая.

Про замену каждой из них следует рассказать отдельно, поскольку процессы отличаются между собой.

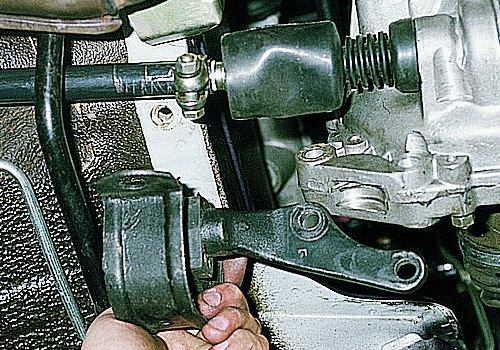

Замена задней подушки

  1. Отыщите подходящее место для выполнения ремонта. Вам потребуется яма или эстакада.
  2. Установите туда автомобиль, зафиксируйте его упорами, поставьте машину на ручной тормоз.
  3. Отключите минусовую клемму от аккумуляторной батареи автомобиля.

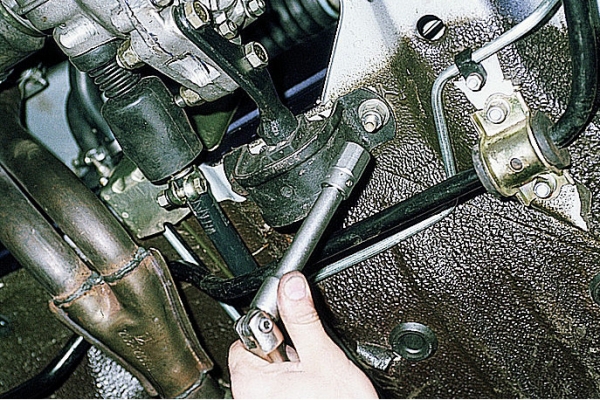

  4. С помощью накидного ключа на 17 открутите гайку, которая удерживает подушку на кузове.
  5. Используя головку на 17, демонтируйте крепежные гайки кронштейна опор к коробке переключения передач. Всего их там 3 штуки.
  6. Достаньте все болты, извлеките старую подушку двигателя.
  7. Установите новый элемент мотора и выполните обратную сборку узла.

Демонтажные работы

Боковая левая подушка

Левый элемент

  1. Обеспечьте себе наличие свободного доступа к днищу своего ВАЗ 2109.
  2. Зафиксируйте автомобиль опорами и ручным тормозом.
  3. Отключите минус от аккумулятора.
  4. Снимите левый брызговик двигателя.
  5. С помощью накидного ключа на 17 снимите гайку, которая удерживает подушку на кузове.
  6. Головкой на 17 открутите 3 крепежные гайки кронштейна опоры, демонтировав их от коробки переключения передач.
  7. Достав крепежные болты, замените изношенную опору двигателя на новую.
  8. Проведите процедуру обратной сборки. Придерживайтесь строгой последовательности.

Замена передней подушки

Здесь соблюдайте все те же условия, которые были актуальны для предыдущих работ. То есть загоните машину на яму, поставьте опоры и обесточьте автомобиль путем снятия минусовой клеммы с АКБ.

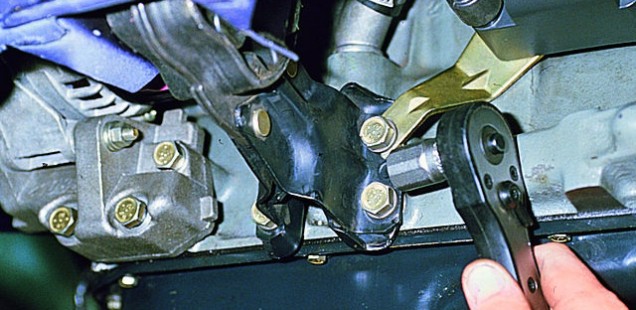

  1. С помощью накидного ключа на 17 снимается гайка, удерживающая подушку на кузове.
  2. Ключом на 17 демонтируйте уже 4 крепежные гайки фиксации подушки к двигателю.
  3. Достаньте резиновый элемент из проушины.
  4. Поставьте на место старого узла новую опору.
  5. Выполните обратную сборку узла.
Читать еще:  Как поменять салонный фильтр ваз 2114 видео

При замене опор двигателя обязательно убедитесь, что новые подушки отвечают требованиям по качеству, размерам. Также рекомендуется перед установкой нового элемента тщательно зачищать посадочные места, что позволит продлить срок службы новых опор мотора.

Для замены не требуются особые навыки, специальные инструменты или особые условия. Потому зачастую владельцы ВАЗ 2109 меняют подушки своими собственными руками. Но если вы не уверены в свои силах, обратитесь к проверенному автосервису.

Замена задней подушки двигателя Ваз-2109

Опубликовано в:admin | 29 октября, 2019

В данной статье будет описан процесс замены задней подушки двигателя на автомобиле Ваз-2109. На автомобилях Ваз 2108, 2109, 2109 и Ваз 2113-2115 замена задней подушки проходит аналогично. Но, сначала, перечислю причины, по которым следует задуматься о замене подушек или подушки двигателя. Износ, обрыв и разрушение резиновой или металлической составляющей любой подушки двигателя влечёт за собой появление вибрации и зуда во время движения, и ударов при трогании с места и остановки автомобиля. Поэтому если в Вашем авто появились выше перечисленные симптомы, то обратите внимание на состояние подушек или как их ещё называют опор двигателя. При обнаружение крупных трещин, обрывов или отслоений резиновой части подушки (фото 1) — замените деталь. Если лопнула или надломилось металлическая часть подушки — меняйте деталь как можно скорей. Думаю, что в этой части проблем будет. А вот вопросы по работе связанные с заменой могу возникнуть! Верно? Поэтому продолжаем читать дальше и в конце этого материала ответы на вопросы будут найдены)))

Запчасти. Заднюю подушку двигателя для автомобилей Ваз 2108, 2109, 2109 и Ваз 2113-2115 можно найти в интернете и купить, используя каталожный номер — 2108-1001033-10. По фирме производителю всё просто — покупаем подушку от БРТ или СЭВИ. Другие варианты — не варианты…

Инструмент необходимый для работы по замене задней подушки двигателя: торцовый ключ на 17, пара накидных ключей на 19, домкрат трапеция для фиксации двигателя. Работу по замене выполняем на смотровой яме.

Порядок замены задней подушки (опоры) двигателя на автомобиле Ваз-2109:

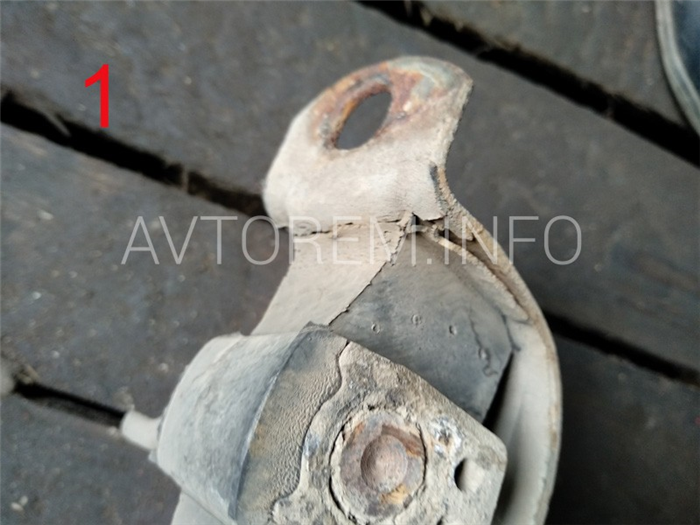

Загоняем автомобиль на смотровую яму. Снимаем защиту двигателя, если она есть.

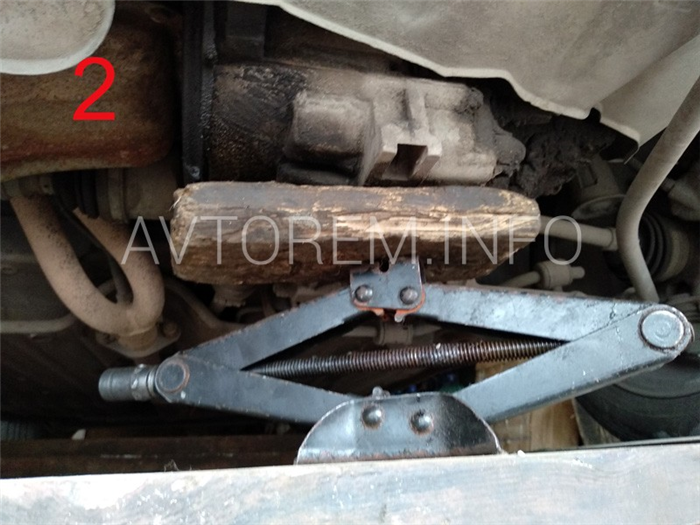

Ставим домкрат под коробку передач и немного приподнимаем КПП вверх (фото 2)

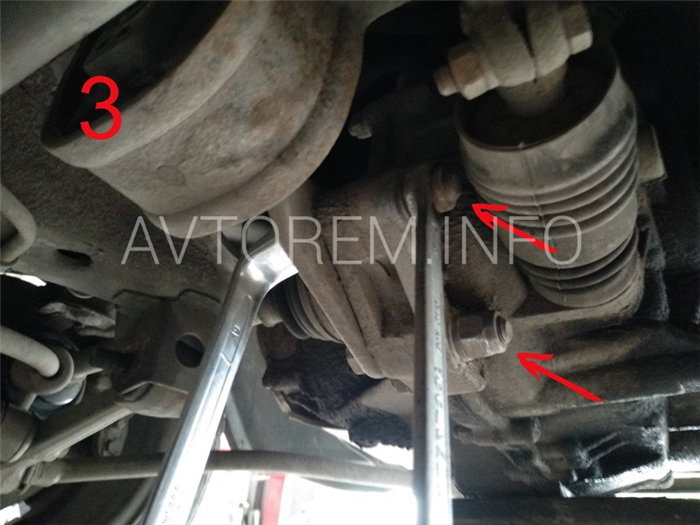

Откручиваем гайки крепежных болтов подушки к КПП (фото 3)

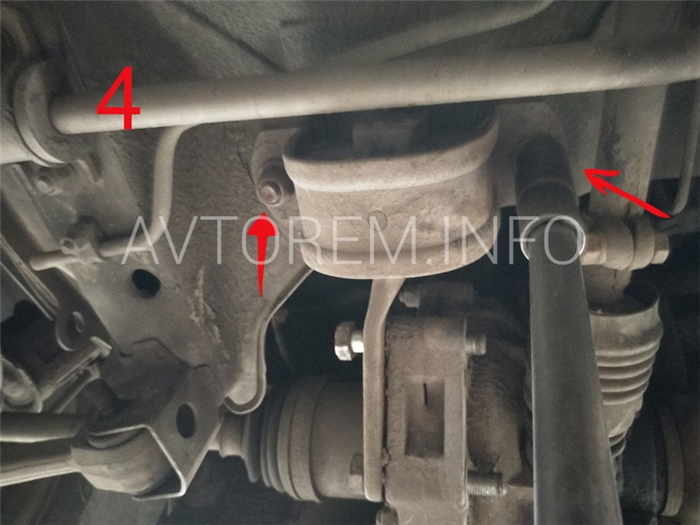

Торцовым ключом на 17 откручиваем гайки кузовных шпилек (фото 4)

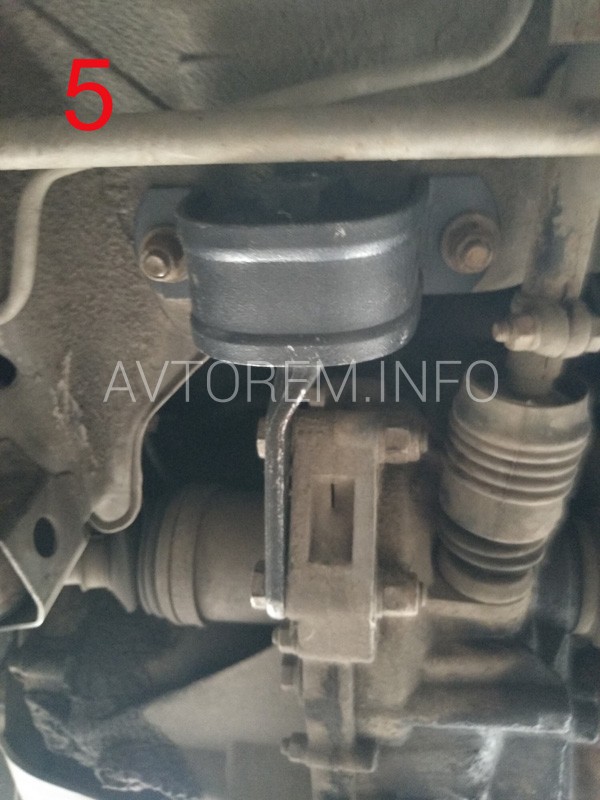

Вытаскиваем болты и снимаем подушку. И на её место ставим новую (фото 5)

Затягиваем все гайки и убираем домкрат. Всё! Замена задней подушки двигателя на автомобиле Ваз-2109 закончена! Всем спасибо за внимание;)

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

Комментарии

Показано комментариев: 0 .
Всего: 0 .

Замена подушек двигателя ваз 2109

Автомобили, как известно, имеют сложнейшее устройство, в котором каждый элемент выполняет уникальную, важную роль. Двигатель, без сомнения, «сердце» автомобиля и в нем возможны различные сбои. Далеко не все неисправности можно ликвидировать саморучно, без помощи квалифицированных мастеров. Но существуют и легкие, несущественные поломки и неисправности, с которыми может справиться и сам автолюбитель. Одна из наиболее легкодоступных деталей в «сердце» автомобиля – это подушка. Две, так называемые, подушки двигателя выполняют особенную роль. Статья посвящена рассмотрению свойств этих деталей и пошаговой их замене. Рассмотрим такие важные детали, как подушки двигателя.

Читать еще:  Замена охлаждающей жидкости ваз 21124

Описание подушек двигателя

В автомобиле ваз 2109, собственно, как и в других, имеется две подушки двигателя. Они представляют собой два саленблока из резины. Эти элементы обеспечивают уменьшение вибрации и шума двигателя на кузов автотранспорта. Кроме того, с их помощью двигатель удерживается в моторном отсеке. Что касается стоимости этих деталей, то в этом вопросе существует широкий ценовой разбег. На автомобили отечественного производства можно приобрести данные детали от 300 до 1500 рублей за штуку. Немаловажное значение имеет производитель. Лучше всего приобретать изделия, которые производятся заводом-изготовителем того или иного автомобиля. Принято считать, что они являются гарантом отличного качества и колоссальной износостойкости деталей для своей линейки двигателей. Разумеется, стоимость оригинальных запчастей на порядок выше. Остановимся подробнее на неисправности в подушках двигателя, с которыми может столкнуться каждый автолюбитель.

Неисправности

Износ резины. Чаще всего со временем резина «устает», в связи с чем, трескается или даже рвется. Внешняя среда способна повредить данную деталь автомобиля, так как плохие дороги вызывают ненужные толчки и скачки в двигателе.
Узнать о том, имеется ли поломка данного типа можно без особого труда. В салоне авто будут отчетливо слышны вибрации двигателя и посторонние, не характерные шумы. Как и любую неисправность, вышедшие из строя подушки необходимо заменить. Для этой процедуры не обязательно обращаться к мастерам в автосервисы, поскольку эта процедура не такая уж сложная, а денег лишних, как известно, не бывает. Никаких сверх сложных агрегатов и механизмов не требуется. Подразумевается наличие лишь кронштейна, для вывешивания авто. Не забывайте о технике безопасности, поскольку любые манипуляции с таким сложным механизмом могут привести к форс-мажорным и непредвиденным последствиям. Всю процедуру замены, которая будет рассмотрена ниже, можно произвести самостоятельно одному человеку. Но техника безопасности предполагает наличие еще одного человека, как говорится, на всякий случай.

Ниже представлено видео, что происходит с двигателем при трогании внатяг с вышедшими из строя подушками двигателя.

Замена подушек двигателя

  • Двигатель вывешивается с помощью специального кронштейна. Он устанавливается в местах болтового соединения передних крыльев.
  • Каждая из подушек меняется поочередно. Желательно сначала осуществлять замену задней, а только потом передней подушки. Если нет возможности воспользоваться кронштейном, то можно прибегнуть к помощи обычного домкрата. Он устанавливается под поддон двигателя.
  • Откручиваем крепления подушки двигателя. И производим замену изношенной детали на новую.

В случае, если установка новой детали произошла не должным образом, то при запуске двигателя будет шум, связанный с повышенной вибрацией двигателя. Поэтому нужно будет отрегулировать поставленные подушки по высоте и, если необходимо, продольно. Эта корректировка необходима для того, чтобы детали двигателя не касались элементов кузова.

Таким образом, замена подушек двигателя не представляет собой ничего сложного. Стоит отметить, что производить замену необходимо незамедлительно, как только появился характерный гул и шум в автотранспорте. Стоимость данных деталей имеет обширный ценовой разбег, так как цена зависит, в первую очередь, от страны-изготовителя. По понятным причинам детали российского производства значительно дешевле своих иностранных прототипов. Это не означает, что отечественные изготовители производят детали низкого качества, отнюдь. Не стоит забывать, что цена той же немецкой или японской запчасти зачастую выше лишь из-за дорогостоящей транспортировки. Российские подушки двигателя можно назвать довольно износостойкими, потому как они изготавливаются с некоторым учетом местных дорог, а значит, отличаются большей прочностью.
