Ваз 21099 инжектор нет искры на свечах

Пропала искра на свечах зажигания

Отсутствие искры на свечах зажигания – одна из двух базовых неисправностей, чаще всего встречающихся на автомобилях (вторая – нет подачи топлива в двигатель). Исчезновение искры или слабая искра на свечах зажигания свидетельствуют о проблемах в системе зажигания. Либо в цепи высокого напряжения, либо низкого. При этом двигатель автомобиля не запустится вовсе (как холодный, так и горячий), или будет запускаться и глохнуть (если искра есть, но слабая). Рассмотрим основные причины пропажи искры на карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 с контактной и бесконтакной системами зажигания.

После чего снимаем центральный высоковольтный провод, вставляем в его наконечник исправную свечу и кладем ее на двигатель (чтобы был контакт с «массой»). Пока помощник крутит двигатель стартером нужно визуально убедиться в отсутствии, либо наличии искры на свече зажигания. Искра появилась – неисправны сами свечи, высоковольтные провода или распределитель зажигания в трамблере. Искры как не было, так и нет – проблемы с коммутатором, датчиком Холла, катушкой зажигания.

Пропала искра, причины для бесконтактной системы зажигания

  1. Отказала катушка зажигания.

Проверяем катушку зажигания. У катушки зажигания обычно проверяют сопротивление обмоток и сопротивление изоляции при помощи тестера. Для маслонаполненных катушек (27.3705) и сухих (3122.3707) сопротивление несколько различается. Подробнее: «Проверка катушки зажигания». При отсутствии специального прибора для проверки применяем метод замены — своей катушки, на другую, заведомо исправную.

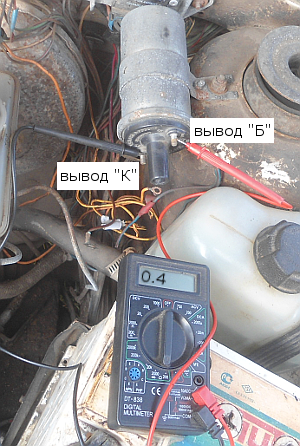

проверка первичной обмотки катушки зажигания

  1. Неисправен коммутатор.

Проверяется осциллографом. Так как не у каждого он есть, применяем метод замены – вместо своего коммутатора устанавливаем заведомо исправный. Весьма приблизительно можно оценить работоспособность коммутатора по показаниям вольтметра после включения зажигания (см. «Проверка коммутатора»).

  1. Неисправен датчик Холла.

Проверяется вольтметром по специальной схеме подключения (см. «Проверка датчика Холла»). Если вольтметра нет, применяем метод замены.

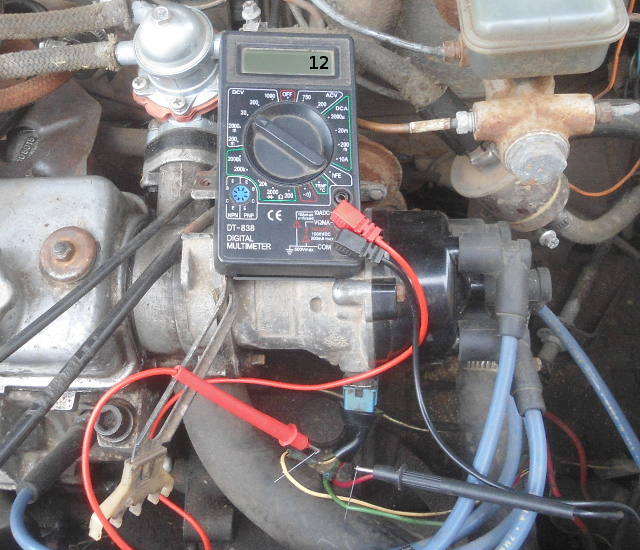

датчик Холла, проверка

  1. Обрыв в цепи низкого напряжения.

По схеме просматриваем провода входящие в систему зажигания, при необходимости «прозваниваем» на предмет обнаружения «обрыва». См. «Схема бесконтактной системы зажигания».

В контактной системе зажигания список неисправностей приводящих к исчезновению искры следующий

  1. Неисправен механический прерыватель в трамблере.

Окислились, разрушились или пригорели его контакты. Нет зазора между контактами прерывателя.

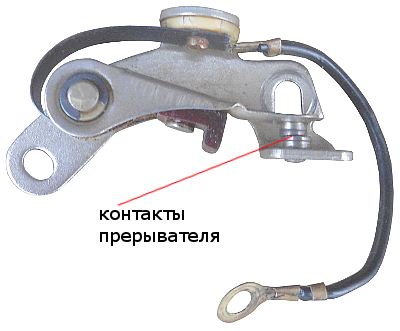

контакты прерывателя

  1. Неисправна катушка зажигания.
  2. «Обрыв» в цепи низкого напряжения.

Примечания и дополнения

— Чтобы быстро найти причину исчезновения искры на свечах зажигания нужно знать принцип действия как контактной, так и бесконтактной систем зажигания (подробнее см. «Принцип действия системы зажигания»). Смыл работы системы зажигания заключается в формировании в нужный момент тока высокого напряжения и подачи его на свечи зажигания. Исполняется это за счет прерывания тока низкого напряжения в цепи первичной обмотки катушки зажигания. В бесконтактной системе прерывает ток коммутатор по сигналу с датчика Холла, в контактной механический прерыватель с контактами, с приводом от четырехгранника на валу трамблера.

Еще статьи по системе зажигания автомобилей ВАЗ

Что делать, если нет искры на инжекторе? Возможные неполадки

Одной из самых частых причин, провоцирующих невозможность запуска бензинового двигателя, является банальное отсутствие искры на свечах зажигания. При таком стечении обстоятельств воспламенять горючую смесь на такте сжатия нечем, в итоге – мотор отказывается работать. В зависимости от того, какой системой питания оборудован автомобиль, определяется то, как именно нужно действовать для определения точной причины отсутствия искры и мер по её возвращению. Более подробно о данной проблеме на инжекторных моторах поговорим сегодня. Интересно? Тогда обязательно прочитайте представленный ниже материал до конца.

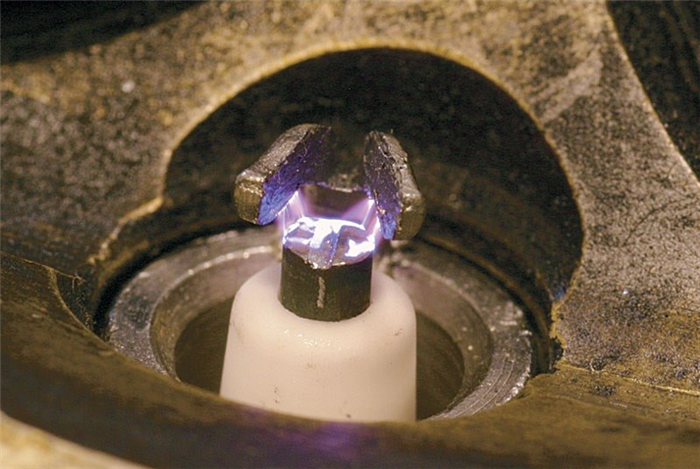

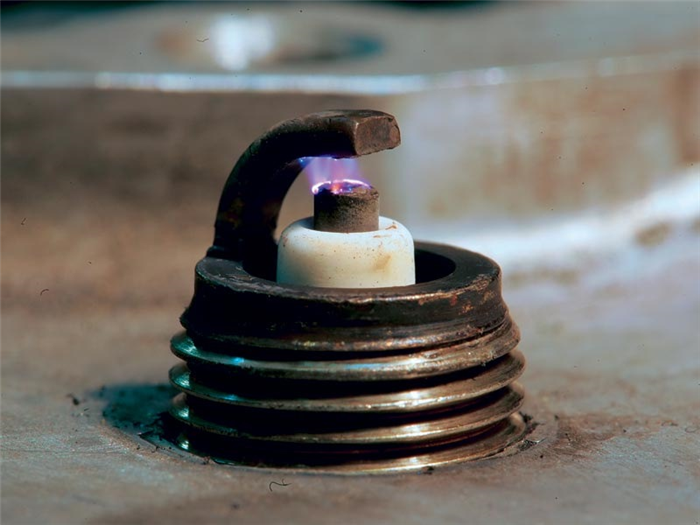

Проверка наличие искры

Допустим, ваш инжекторный автомобиль перестал реагировать на ключ зажигания и отказывается заводиться. Сразу же сетовать на неисправность в системе зажигания довольно-таки нерационально. В первую очередь, нужно удостовериться в том, что пропала именно искра, а не поломалось что-либо другое. Для проверки свечей зажигания на наличие заветного «огонька» можно прибегнуть сразу к нескольким процедурам. Пожалуй, наиболее эффективные и простые из них следующие:

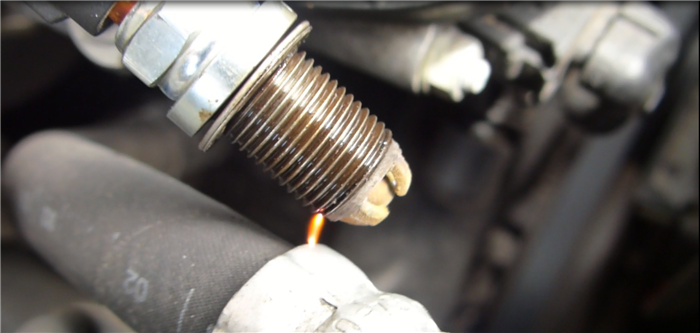

  • Способ первый – проверка от массы. Для его реализации необходимо отключить зажигание, выкрутить поочерёдно каждую свечу и, приложив её корпус к массе (металлический корпус мотора), попытаться завести мотор;
  • Способ второй – проверка при помощи мультиметра или тестера на основе пьезоэлектрического элемента. Этот вариант диагностики довольно-таки схож с описанным выше способом за исключением того, что свеча прикладывается не к массе, а к контактам тестера или мультиметра. Однако в этом случае «крутить» стартер не требуется, искра должна возникнуть от самих приборов.

Если по итогу проведения отмеченных выше способов проверки искрообразование на свече не выявлено, или искра есть, но слабая (неяркая, нерезкая, тусклая), необходимо выявлять причину неисправности. Не забывайте, что эксплуатация машины с плохо работающим зажиганием отрицательно сказывается на работе двигателя и существенно уменьшает его эксплуатационный срок.

Примечание! Проверка искры на инжекторе – крайне ответственное мероприятие, так как на подобных автомобилях очень чувствительная электроника. Учитывая именно эту особенность, диагностику важно проводить аккуратно и максимально быстро, то есть – без многочисленного количества повторов проверки и с использованием исключительно качественных тестеров.

Причины проблем с искрообразованием

Если искры нет на инжекторе, а не, к примеру, на карбюраторном или редукторном моторе, но для выявления причин её пропажи придётся постараться. Связано это с тем, что факторов, влияющих на искрообразование в инжекторных системах, слегка больше и выглядят они более многопланово. Если обобщить общий перечень возможных причин проблемы, то стоит выделить следующие чаще встречающие из них:

  • Свечу или свечи зажигания залило топливом – искра либо отсутствует, либо очень слабая, сами свечи мокрые;
  • Свеча или свечи зажигания вышли из строя – искра полностью отсутствует, нагар на контактах, как правило, чёрный или белый;
  • Неисправен датчик коленвала, модуль зажигания, катушка зажигания, коммутатор или трамблер – искра отсутствует полностью, двигатель не подаёт признаков «жизни», инжектор работает некорректно;
  • Пробились высоковольтные провода или произошла потеря контактов – одна или две свечи не работают, остальные полностью исправны;
  • Неисправна электроника инжектора (ЭБУ или провода) – узел работает некорректно, искры нет на всех свечах;
  • Забились форсунки инжектора – искры нет на свечах конкретных цилиндров, инжектор работает неправильно.
Читать еще:  Какое масло используется в гидравлических домкратах

Отметим, что для полноценной и максимально точной диагностики необходимо осуществить сразу несколько процедур:

  1. Естественно, проверить наличие искры;
  2. Оценить наличие описанной выше симптоматики;
  3. Проверить наличие соответствующих ошибок на приборной панели или экране бортового компьютера;
  4. Провести проверку потенциально неисправного узла (разборка, прочистка, диагностика мультиметром и т.п.).

Если по итогу проведения всех диагностических процедур проблема не выявлена, то, скорей всего, обращения на СТО не избежать. В ином случае вполне допустимо провести собственноручный ремонт, конечно, при наличии должных навыков, умений и инструментов.

Возвращаем автомобиль к «жизни»

С тем, почему случается пропажа искры, пожалуй, всё предельно ясно. Теперь, не лишним будет рассмотреть порядок её возвращения. Реальность такова, что в большинстве случаев вернуть искру – дело несложное, заключающееся лишь в том, чтобы тщательно проверить поломанный автомобиль. Если быть точнее, то для нормализации искрообразования требуется:

  1. Во-первых, проверить искру на инжекторе описанным выше способом, убедиться в том, что она пропала, и, хотя бы косвенно, попытаться определить причину неисправности;
  2. Далее достаточно оценить сложившиеся обстоятельства и действовать, исходя из них. В качестве типовых ситуаций предлагаем рассмотреть решение следующих проблем:
    • свеча мокрая, наличие и сила искры неважны, нагар правильный (кирпичного цвета) – протираем деталь и вкручиваем обратно;
    • свеча мокрая (не всегда) и нагар неправильный (белый или чёрный) – чистим, сушим деталь и пробуем запустить мотор, если результата нет, меняем свечу и разбираемся с проблемами в топливной системе (чистка инжектора, проверка ЭБУ и т.п.);
    • свеча мокрая, искры полностью нет, цвет нагара не важен – пробуем сменить деталь, если результата нет, проверяем систему зажигания и работу инжектора.

В принципе, в теории особых сложностей в ремонте подобного рода нет. Несмотря на это, нередко он вызывает сложности в осуществлении у неопытных автомобилистов. Для решения таковых необходимо действовать в описанном выше порядке, ну а если что-то не выходит – лучше обратиться к профессионалам на СТО. Подобный подход к ремонту не только сэкономит время, но и гарантирует беспроблемную эксплуатацию автомобиля в дальнейшем.

Пожалуй, на этом наиболее важная информация по сегодняшнему вопросу подошла к концу. Надеемся, представленный материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

Пропала искра на инжекторе

Если не запускается двигатель, но слышно как включается и работает топливный насос в баке, в этом случае скорее всего пропала искра на инжекторе. Для определения неисправности надо проверить наличие искрового разряда на высоковольтных проводах. При этом обязательно применяйте разрядник. Если Вы будете проверять наличие искры на разрыв, разместив провод на некотором расстоянии от массы автомобиля, то может выйти из строя модуль зажигания или контроллер, из-за появления большого тока самоиндукции при большом искровом промежутке. Кроме того Вы можете получить довольно ощутимые и неприятные ощущения получив удар током при пробое изоляции. В том случае, когда Вы проверяете искровой разряд, положив на корпус двигателя свечу с одетым на неё высоковольтным проводом, так же из-за плохого контакта корпуса свечи с массой, может образоваться большой ток самоиндукции, что приведёт к повреждению контроллера или модуля зажигания. Применение разрядника так же более удобно, так как в большинстве инжекторных двигателях применяется статическое распределение зажигания с одновременной подачей высокого напряжения на две свечи.

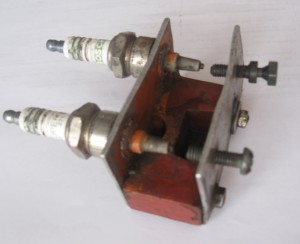

Сделать разрядник не трудно самому, здесь Вы можете найти несколько примеров. Чертёж разрядника для проверки одновременно искры на четырёх высоковольтных проводах и фото для проверки искры на двух высоковольтных проводах. После подключения разрядника проворачиваем двигатель стартером и наблюдаем наличие искрового разряда. Если пропала искра на инжекторе на одном проводе, при распределении высокого напряжения одновременно на две свечи, то это свидетельствует о пробое на массу провода или вывода катушки зажигания (модуля зажигания). Если отсутствует искра одновременно на паре проводов 1-4 или 2-3, то неисправна катушка зажигания, модуль зажигания или контроллер. Обрыв высоковольтных проводов так же нельзя исключать.

Проверка приборов зажигания.

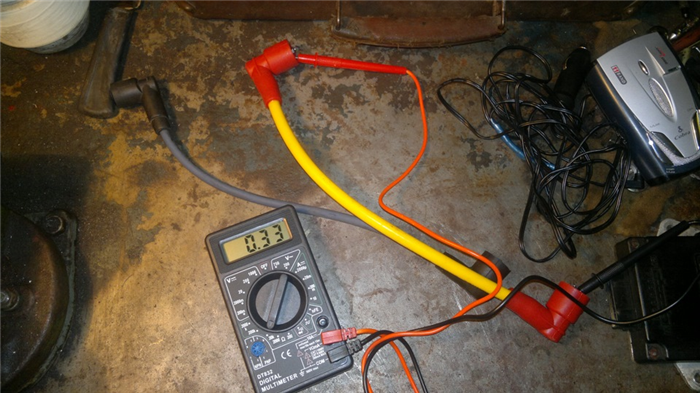

Для проверки целостности высоковольтных проводов, необходимо проверить их сопротивление, оно не должно превышать 200 кОм, и не должно быть большой разницы сопротивления в комплекте одинаковых проводов. Для проверки катушек зажигания или модуля необходимо проверить наличие соответствующих кодов ошибок в оперативной памяти контроллера. Если в контроллере не предусмотрена функция диагностики модуля или катушек, то проще всего заменить модуль на заведомо исправный и повторить проверку. Если и в этом случае не будет искры на этих же проводах, то неисправен контроллер или провода, соединяющие его с катушкой зажигания (модулем). При проверке наличия искрового разряда в статической системе зажигания с катушкой зажигания на каждом цилиндре, если отсутствует искра на одной из катушек, замените её на любую исправную с любого цилиндра. Если искра появится, неисправна катушка, в противном случае неисправен контроллер или провод, соединяющий его с катушкой. В том случае, когда нет искрового разряда ни на одном проводе, необходимо проверить наличие питания на катушке зажигания, а при использовании в системе зажигания модуля, ещё и наличие минуса. Например, на автомобилях с контроллером МР7 надо проверить наличие плюса на проводе 68, коснувшись его контрольной лампой подключенной к минусу и наличие минуса на проводе 66, контрольной лампой подключенной к плюсу. При исправность питающих проводов, надо проверить исправность датчика положения коленвала. Это можно сделать несколькими способами, в зависимости от применяемого контроллера, и автомобиля. После включения зажигания и прекращения работы топливного насоса, если мы начнём проворачивать коленчатый вал двигателя стартером, при исправном датчике насос должен снова включиться. Но при этом надо учитывать, что некоторые контроллеры включают топливный насос только при достижении определённых оборотов коленчатого вала. Также можно подключить контрольную лампу к выводам любой форсунки. При этом во время вращения коленвала при исправном датчике контрольная лампа должна мигать. Если датчик исправен, то неисправен контроллер или провода, соединяющие его с катушками зажигания или модулем. Доказательством работы датчика положения коленвала, могут служить сырые свечи, вывернутые из цилиндров двигателя. Неисправность контроллера в 99% случаев связана с пробоем управляющего ключа (транзистора), который соединяет первичную обмотку катушек зажигания с минусом. Эта же основная причина неисправности модуля зажигания. Но если модуль зажигания залит компаундом и практически не подлежит ремонту, то контроллер в этом случае отремонтировать можно. В некоторых случаях с этим может справиться любой имеющий навык работы паяльником и немного разбирающийся в электронике. Неисправность датчика довольно редкое явление и зачастую связано с потерей контакта в штекерном соединении с датчиком, в следствии его загрязнения и замасливания, и обрыв или замыкание проводов, в следствии не правильной их укладки при ремонте.

Читать еще:  Ваз не набирает обороты

Если при проверке будет установлено, что искра на свечи поступает, а двигатель при этом не заводится, то прочитайте статью «Не заводится инжекторный двигатель»

Проверка искры на инжеторном моторе

Среди распространенных неисправностей инжекторного двигателя или карбюраторного мотора является такая, когда на свечах зажигания пропала искра. В этом случае двигатель может не заводиться или после запуска функционировать с перебоями (троить), так как на одной из свечей нет искры и цилиндр фактически не работает.

В подобной ситуации диагностику следует начинать с проверки системы зажигания. Параллельно с этим стоит учитывать определенные особенности и нюансы зависимо от типа установленного двигателя. Далее мы поговорим о доступных способах проверки зажигания на искру применительно к моторам с карбюратором, а также рассмотрим что делать, если пропала искра на инжекторном двигателе.

Почему пропадает искра: основные причины

На разных типах двигателей существует достаточно широкий список причин, по которым на свечах зажигания нет искры. Среди главных специалисты выделяют:

  1. Проблемы со свечами зажигания (разрушение корпуса свечи, дефекты электродов и т.п.). Также стоит отметить, что свечи могут быть залиты топливом или маслом, что указывает на поломки самого двигателя.
  2. Неисправности высоковольтных проводов, связанные с пробоем изоляции или отсутствием контакта.
  3. Выход из строя или ошибки в работе датчика положения коленчатого вала.
  4. Проблемы с модулем зажигания, катушкой зажигания, коммутатором;
  5. Сбои в работе или неполадки трамблера.
  6. Ухудшение или отсутствие контакта «массы».
  7. Ошибки, связанные с работой электронного блока управления двигателем (ЭБУ);

Нет искры на инжекторном двигателе или моторе с карбюратором: как проверить

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя.

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.

Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.

Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.

Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений. Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.

Читать еще:  Почему сгорает предохранитель печки на ваз 2107

Проверка катушки системы зажигания на искру

Для диагностики работоспособности катушки следует извлечь провод из распределителя-прерывателя. Далее проверка осуществляется аналогично тестированию высоковольтных проводов, то есть провод подносят к металлической поверхности и крутят стартером. Наличие искры укажет в этом случае на неполадки распределителя зажигания, если искры нет, тогда проблема заключается в катушке.

Для начала следует проверить контакты распределителя. Указанные контакты могут окислиться, также возможны повреждения изоляции, неисправным может быть и сам ротор. Обнаружение проблем с ротором позволяет устранить неисправность путем его замены. Во время проверки катушки зажигания следует выявить возможные дефекты целостности обмотки, прогары и другие признаки того, что внутри происходит короткое замыкание. Если такие признаки обнаружены, катушку следует заменить или произвести ремонт катушки зажигания.

Теперь давайте подробнее рассмотрим способы проверки основных элементов системы зажигания. Для этого снова вернемся к катушке. Как уже было сказано, наиболее частой причиной неисправности является поврежденная обмотка. Затем происходит пробой изоляции и возникает короткое замыкание. Еще важно понимать, что катушка может выйти из строя по причине перегрузок. Такие повышенные нагрузки возникают в результате проблемных свечей или свечных проводов. Для диагностики следует:

  • поставить автомобиль в сухой парковочный, ремонтный или другой бокс. Можно также воспользоваться гаражом. Главное, чтобы влажность не была слишком высокой;
  • далее понадобится очистить от загрязнений крышку трамблера, после чего указанная крышка подлежит снятию;
  • затем нужно провернуть коленвал двигателя так, чтобы контакты распределителя оказались замкнутыми;
  • теперь можно включить зажигание и поднести высоковольтный провод трамблера к «массе» на 3-7 мм;

После оценки искры можно принять решение о том, нужно ли менять катушку зажигания. Обратите внимание, ремонт данного элемента зачастую представляется нецелесообразным. Также во время установки новой запчасти следует точно придерживаться соблюдения необходимой полярности. Если этого не сделать, тогда новая деталь быстро придет в негодность после неквалифицированной установки. Отметим, что в автосервисах для проверки катушек используется специальный стенд. Такое оборудование позволяет проверять катушку с учетом различных режимов работы.

Чтобы проверить искру на свечах зажигания в том случае, если распределитель исправен и нет проблем с состоянием высоковольтных проводов, нужно выкрутить свечи из двигателя. Помимо контактов следует смотреть на нагар, степень замасливания электродов и т.п. Для нормального искрообразования загрязнения нужно отчистить. Также следует проверять зазор между электродами, который обычно в норме составляет от 0.7 до 0.9 мм. Если зазор нарушен, тогда можно аккуратно подогнуть боковой электрод. Такой способ является временной мерой, но позволяет проехать в отдельных случаях от нескольких десятков до сотен километров без «троения» двигателя в случае неполадок со свечей зажигания.

Также добавим, что для проверки свечей существуют специальные устройства-пистолеты. Обычно такие решения присутствуют в наличии у продавцов свечей зажигания в автомагазинах или на автомобильных рынках. Если есть такая возможность, тогда свечи можно проверить на подобном оборудовании.

Если нет искры: модуль зажигания

На возможные проблемы, связанные с работой модуля зажигания, указывают следующие симптомы:

  • на холостых оборотах двигатель троит;
  • снижается мощность, машина плохо разгоняется;

Троение двигателя наиболее сильно проявляется в двух близлежащих цилиндрах, а падение тяги сильнее чувствуется во время попыток резкого ускорения ТС, то есть при сильном и резком нажатии на акселератор. На приборной панели большинства автомобилей в подобной ситуации обычно загорается «сheck».

Если проверка свечей зажигания и высоковольтных проводов не выявила неполадок, тогда модуль зажигания следует проверять тестером. Проверка заключается в том, чтобы один выход тестера подключить к разъему модуля, а другой запитать на «массу». Затем мотор можно запускать. Показание тестером 12 В является свидетельством того, что модуль в порядке. Отклонение в показаниях прибора от нормы может указывать как на необходимость замены самого модуля, так и проверки/замены соответствующих предохранителей.

Полезные советы

Опытные автолюбители хорошо знают, что свечи зажигания могут выйти из строя в самый неподходящий момент. По этой причине рекомендуется возить с собой запасной комплект. То же самое можно сказать и о свечных проводах.

Во время работ с системой зажигания следует соблюдать повышенную осторожность, так как возможно получение сильного удара электрическим током. Необходимо использовать изолированные инструменты.

Так как свечи выходят из строя чаще всего по сравнению с другими элементами системы зажигания, проверка «на искру» всегда начинается именно с них. Диагностику можно производить поочередно. Процедура осуществляется путем выкручивания свечи из ГБЦ, затем на свечу надевается колпачок и провод от катушки, после чего производится заземление на «массу». Главным индикатором при проверке во время вращения стартером является сама искра и ее качество.

Во время снятия свечных проводов с модуля зажигания желательно пометить каждый провод. Это позволит осуществлять проверку и последующее подключение в строго определенном порядке без риска перепутать провода.
