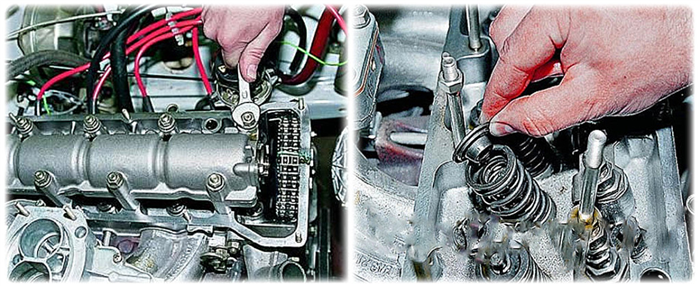

Замена масляных колпачков ваз 2106

Содержание

Замена маслосъемных колпачков ВАЗ 2107, ВАЗ 2106

Автомобили ВАЗ 2106, ВАЗ 2107 оснащены восмиклапанным двигателем внутреннего сгорания. В процессе эксплуатации возникает необходимость в устранении и выполнении ремонтных работ, без которых в принципе работа на короткое время двигателя возможна, но последствия могут оказаться катастрофическими и необратимыми и к тому же финансово затратными. К таким видам работ относится и замена маслосъемных колпачков (сальников клапанов) ВАЗ 2106/2107.

Причины и результат износа маслосъемных колпачков ВАЗ 2107/2106.

Предназначение маслосъемных колпачков — не пропускать излишек моторного масла в камеру сгорания двигателя. Колпачок должен плотно прилегать к клапану и пропускать только малую часть масла, необходимую для его смазки. Колпачки сделаны из специальной резины, но со временем кромка маслосъемного колпачка истирается, разрушаться, резина стареет, теряет эластичность и отслаивается от основания. Как следствие, колпачок начинает пропускать масло и оно начинает попадать под клапан.

Протекающее масло горит на раскаленных клапанах, в результате чего нагар нарастает на внутренних стенках двигателя, сечение впускных и выпускных каналов сужается, а мотор теряет мощность. При активной эксплуатации двигателя, нагар начинает осыпаться, его частички забивают седло и рабочую фаску клапана, в итоге прилегание клапанов нарушается, двигатель начинает работать с перебоями и глохнет. Другим исходом является прогар клапана, что приводит к выходу из строя и замене клапанов ВАЗ 2107/2106 .

Признаки выхода из строя сальников клапанов ВАЗ 2107, ВАЗ 2106.

Обычно интервал замены маслосъемных колпачков составляет 80000 километров пробега. Только своевременно определенная неисправность и её устранение не допустят проведения капитального ремонта мотор. Рассмотрим основные признаки износа маслосъемных колпачков:

  1. Высокий расход масла и последующая необходимость в доливке больше литра масла на 10000 км пробега — первый признак износа маслосъемных колец и/или маслосъемных колпачков. Предельным считается расход масла от метки «max» до метки «min» на 1000 км пробега для бензиновых двигателей.
  2. Окрас дымового выхлопа. Цвет служит важным диагностическим знаком и напрямую указывает на возникшие в двигателе неисправности. Дым из выхлопной трубы бывает белым, черным, синим и других оттенков, в зависимости от присадок в топливе и типа самого топлива. Белый дым на прогретом двигателе ВАЗ 2106/2107 это надёжный признак определения износа маслосъемных колпачков или прогорания маслосъемных колец поршневой группы двигателя.
  3. Нагар на свечах зажигания. Этот признак определяет, что произошёл износ маслосъемных колпачков и/или подаётся «богатая смесь» воздуха в карбюратор. Устраняется заменой сальников клапанов и/или чисткой карбюратора и ремонтом ЭСУ двигателя.
  4. Залипание клапанов двигателя. Причиной залипание клапанов двигателя может быть износ маслосъемных колпачков, некачественное топливо и масло, а также нерегулярная его замена. Еще одной причиной может стать длительная пауза в эксплуатации двигателя и его перегрев.

Проведя диагностику и удостоверившись в причине поломки, необходимо выполнить замену колпачков. С наличием нужного инструмента, с ремонтом можно справиться своими руками, понадобится для этого следующее:

  • гаечные ключи «на 10»,«на 13»,«на 17»;
  • стандартная плоская и крестообразная отвертка;
  • головка для выкручивания свечей;
  • съемник колпачков;
  • ключ для свечей зажигания;
  • рассухариватель для клапанов;
  • пинцет или плоскогубцы с тонкими губами;
  • комплект новых маслосъёмных колпачков ВАЗ 2106/2107. Стоимость комплекта маслосъёмных колпачков на «классику» от ВАЗ с артикулом 21011007026 и от производителя REINZ c артикулом 702273700 составит около 100 р.

Цена указана на весну 2017 года по Москве и области.

Инструмент необходимый для замены маслосъемных колпачков.

ВАЗ 2106: замена маслосъемных колпачков своими силами

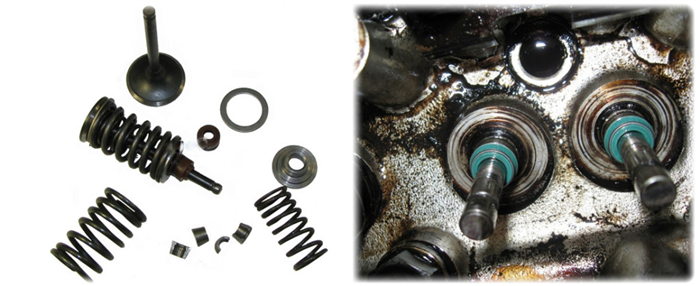

Сальниковые колпачки впускного и выпускного клапанов

Маслосъемные колпачки предназначены для предотвращения проникновения масла в камеру сгорания через клапанные отверстия головки двигателя. Необходимость посадки штока клапанов в отверстия с технологическим зазором, способствует попаданию масляной пленки в камеру сгорания.
Поэтому требуется уплотнение зазора, для чего предусмотрена установка сальниковых колпачков.

Признаки протекания масла через штоки клапанов

Масло, при попадании в зону высоких температур, сгорает, выделяя голубой дым. Если утечка масла происходит именно через штоки клапанов, дым будет появляться при запуске и исчезать после прогрева двигателя.
При этом появится чрезмерный расход масла и образуется масленый налет на свечах.

Читать еще:  Как протянуть головку блока на ваз 2109

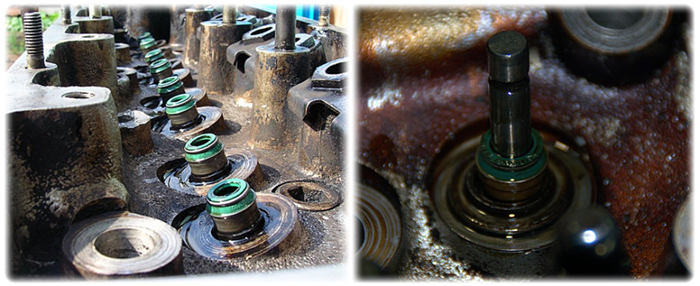

Сухая и влажная от масла свечи

Необходимый инструмент и приспособления

Замена маслосъёмных колпачков ВАЗ 2106 производится непосредственно на автомобиле, что значительно ускоряет работу, так как не требуется снимать, затем устанавливать обратно головку блока. Машину достаточно поставить в место, защищенное от пыли и атмосферных осадков.
Затянуть ручной тормоз и поставить рукоятку переключения скоростей в нейтральное положение.
Замена маслосъемных колпачков на ВАЗ 2106 требует наличия комплекта колпачков и новой прокладки крышки головки, стандартный инструмент, приспособления:

  • Переноска;
  • Свечной ключ;
  • Накидные ключи17 мм.,13 мм.;
  • Шестигранные внутренние головки8 мм.,10 мм.,13 мм. с воротком;
  • Плоскогубцы;
  • Пинцет;
  • Плоская отвертка;
  • Пруток мягкого металла толщиной8 мм.;
  • Динамометрический ключ;
  • Приспособление для сжатия пружин
  • Оправка для установки колпачков
  • Мягкая проволока.

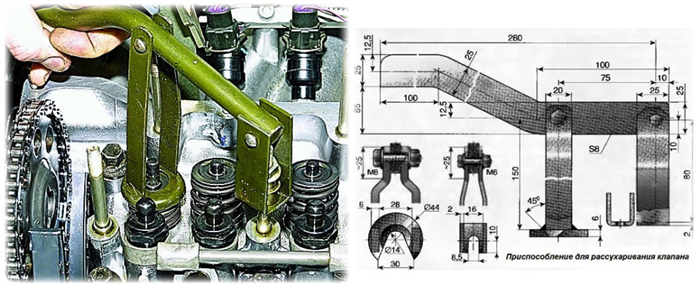

Разные конструкции специальных съемников для сжатия пружин

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками.
Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле.
Итак:

  • Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
  • В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки.
Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

  • Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ.
    Это определяется по зазору клапана с коромыслом.
  • Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

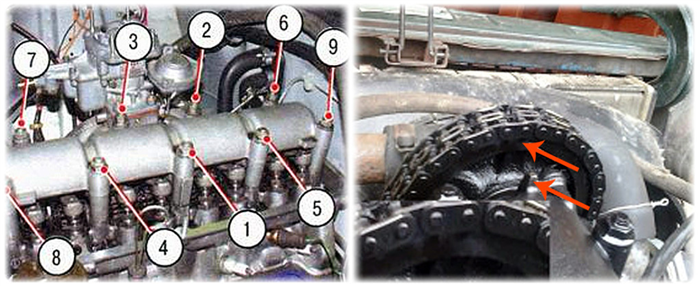

Проверка совпадения меток

  • Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
  • Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
  • Максимально освободить цепь.
  • Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
  • Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

  • Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
  • Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
  • Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

Внимание! Не допускается удерживать клапаны твердыми предметами, появляется вероятность поцарапать поршень или цилиндр.

  • На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
  • Шток клапана с сухариками пропускаются между прутками приспособления.

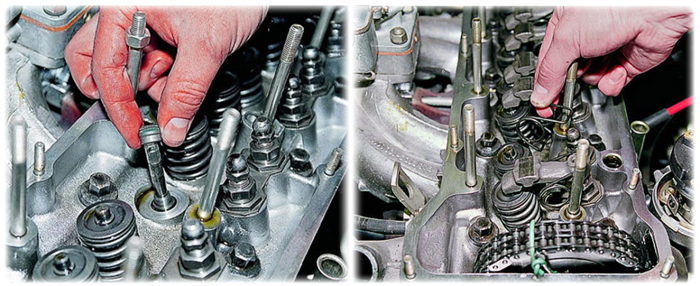

Отжимание пружин и снятие пинцетом сухариков

  • Нажимаем на рычаг, пружины сжимаются, тарелка с сухариками уходит вниз, сухарики попадают в зону более узкой части штока, и получают возможность выйти из отверстия тарелки. Нужно пинцетом или плоскогубцами их выбрать.

Внимание! Запрещается сухарики вытаскивать руками, так как можно защемить пальцы.

  • Если сухарики залипли и не выходят при значительном сжатии пружин, нужно, слабыми ударами молоточком по тарелке, их выбить.

Приспособление освобождается и последовательно снимаются:

  • тарелка;
  • наружная пружина;
  • внутренняя пружина;
  • нижняя шайба внутренней пружины;
  • шайба наружной пружины.

Чтобы снять нижние шайбы, нужно их поддеть отверткой.

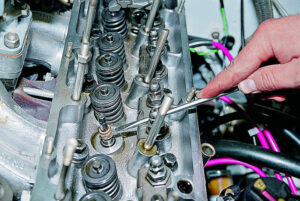

  • Плоскогубцами захватывается колпачок, покачивая, поднимается по штоку клапана.
  • Затем устанавливается новый маслосъемный колпачок, и клапан собирается в обратной последовательности.
  • Последовательно разбираются и собираются с новыми колпачками клапана четвертого и первого цилиндров.
  • После этого, придерживая звездочку, поворачивается коленчатый вал до перехода в ВМТ поршней второго и третьего цилиндров. Последовательно на их клапанах производятся аналогичные работы.
    Можно считать, замена масляных колпачков на ВАЗ 2106 произведена.
Читать еще:  Фиат прототип ваз 2101

Порядок сборки

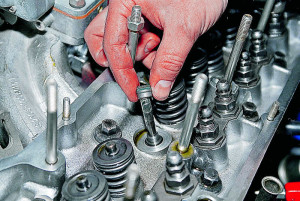

Запрессовка маслосъемных колпачков при помощи втулки

  • Шток клапана, сальник и колпачок смазываются моторным маслом, на шток одевается сальником вверх соответствующий клапану колпачок. Опускается по штоку вниз, где плотно прижимается к отверстию с направляющей клапана.
  • К ободу колпачка прижимается торец оправки, легким постукиванием молоточком по верху оправки, колпачок утапливается в отверстие до упора. Цена ошибки при сильных ударах, повреждение сальника или колпачка, придется их заменить.
    Пружины ставятся в обратном разборке порядке.

Внимание! После установки пружин и снятия приспособления для сжатия пружин, нужно из свечного отверстия убрать пластину и постучать молотком по торцу штока, чтобы сухарики сели на свое место. Делать это нужно осторожно, если сухарики неправильно стоят, пружины могут выскочить.

Порядок закручивания гаек крышки распределительного вала

Крышка распределительного вала, как того требует инструкция, прижимается динамометрическим ключом усилием 8кг/м. затягиванием гаек в требуемой последовательности.

Замена маслосъемных колпачков ваз 2106

Увидев сизоватый дымок из выхлопной трубы ВАЗ 2106, владелец автоматически начинает вспоминать, когда в последний раз он менял маслосъемные кольца и перебирал поршневую. Затем автоматически идет подсчет бюджета на капитальный ремонт, который всегда приходит неожиданно, как снег в январе. Но торопиться не надо. Скорее всего, причина в другом – в маслосъемных колпачках.

Как проявляется износ сальников клапанов

Сальники клапанов, или маслосъемные колпачки, предназначены для того, чтобы масло, которое смазывает механизм газораспределения, не попадало в камеру сгорания. Втулки клапанов не могут обеспечить герметичность самостоятельно, поэтому на них надеты сальники из качественной мягкой резины с маслосъемной кромкой, которые препятствуют проникновению масла по штоку клапана в цилиндр.

Попадание масла в камеру сгорания в большом количестве и вызывает характерный сизый дым из выхлопной трубы. В этом могут быть виноваты и маслосъемные кольца, но если двигатель дымит именно при холодном пуске, а дым пропадает при прогреве, то со стопроцентной уверенностью можно сказать, что сальники клапанов свое отжили.

Еще одним из признаков неработоспособности сальников называют повышенный расход масла и жирный налет на свечах зажигания.

Инструмент и приспособления для замены колпачков

Замена маслосъемных колпачков ВАЗ 2106 ничем не отличается от такой же работы по двигателям всей классической серии ВАЗ. Для проведения работ нам не понадобится снимать головку, а тем более, двигатель. Поэтому всю работу мы проведем своими руками при минимальном количестве инструмента и минимальных затратах времени. Желательно работу проводить в гараже, при нормальном освещении и без лишней пыли – все-таки вскрываем двигатель.

Нам будут необходимы, кроме обычного набора ключей:

  • динамометрический ключ;
  • пинцет;
  • набор головок с воротком;
  • съемник для клапанов;
  • оправка для усадки сальника на втулку.

В процессе ремонта мы будем при необходимости иллюстрировать некоторые моменты, по мере возможности, но ничего сложного в процессе не предвидится. Почти. Для сжатия пружин мы будем применять специальный съемник с рычагом, хотя можно обойтись и без него, зная все тонкости процесса.

Замена колпачков

Замену сальников клапанов мы начнем с обеспечения доступа к головке блока цилиндров, дальнейшие действия будем выполнять пошагово, не нарушая последовательности.

  • Снимаем крышку воздушного фильтра, сам фильтр и его корпус, предварительно прикрыв диффузор карбюратора ветошью – чтобы ничего не попало в впускной коллектор. Иначе придется снимать головку блока.
  • Снимаем крышку ГРМ и совмещаем метку на звездочке привода распредвала с меткой на корпусе распредвала, чтобы поршни 1 и 4 цилиндра оказались в верхней мертвой точке. Они не дадут клапану провалиться в цилиндр, когда мы снимем пружину.
  • Ослабляем натяжитель цепи примерно на пол-оборота, ослабляем болт крепления звездочки, не выкручивая его полностью.
  • Отжимаем отверткой плоскость натяжителя цепи и до упора затягиваем колпачковую гайку, после чего можно выкручивать болт крепления звездочки. Снимаем звездочку, осторожно привязав ее проволокой к любой удобной шпильке или к пружине капота.
  • Раскручиваем гайки крепления корпуса распредвала, снимаем его и выкручиваем свечу на 1м цилиндре. Затем снимаем приводные рычажки, отщелкнув пружинную скобу.
  • Выворачиваем регулировочный болт, на его место фиксируем упор съемника, как показано на рисунке.
  • Вставляем в отверстие для свечи любой подходящий по размеру пруток – из пластика, дерева или очень мягкого металла для фиксации клапана в седле.
  • При помощи съемника сжимаем пружину, пинцетом удаляем сухари, сопрягающие шток клапана и опорную тарелку пружины.
  • Снимаем сухари, пружины и опорные шайбы. Клапан должен оставаться в закрытом состоянии.
  • Аккуратно, с помощью плоскогубцев удаляем старый сальник клапана. Повышенная осторожность для того, чтобы не отколоть кромку втулки клапана — она изготовлена из хрупкой металлокерамики.
  • Смазываем свежий сальник чистым маслом и аккуратно одеваем его на шток клапана, максимально плотно усаживая его на втулку. Для более плотной усадки потребуется оправка для колпачка.
  • Собираем механизм клапанного привода в обратном порядке и переходим к следующему клапану.
Читать еще:  Ваз 2107 в отличном состоянии

Точно так же поступаем с сальниками на 4-м цилиндре, а затем, аккуратно прокручивая коленвал и придерживая приводную звездочку, ставим в положение ВМТ поршни 2 и 3 цилиндров. Повторяем все описанные операции для клапанов этих цилиндров.

Сборка ГРМ

Заменив все колпачки, собираем ГРМ, соблюдая положение звездочки по метке на приливе корпуса распредвала, и заканчиваем сборку головки блока. Последовательность затяжки гаек корпуса распредвала показана на рисунке, и ее нужно неукоснительно соблюдать, чтобы избежать коробления корпуса.

Теперь ваш ВАЗ 2106 больше не будет кашлять сизым дымом, а сальники клапанов проходят не один сезон. Приятных впечатлений от поездок!

Как поменять маслосъемные колпачки на ВАЗ-2106 своими руками – инструкция

Маслосъемные колпачки предотвращают попадание масла из двигателя в камеру сгорания через специальные отверстия, в которых двигаются клапаны газораспределительного механизма. Установка оси клапана в специальное отверстие, имеющее тепловой зазор, может быть причиной появления смазки в среду камеры сгорания.

По этой причине необходимо уплотнение отверстий, для чего предусматриваются маслосъемные колпачки из силикона.

Признаки, говорящие о протекании масла в камеру сгорания

При проникновении в места высокого температурного режима масло сгорает, тем самым превращаясь в дым голубоватого оттенка. Если появление масла в месте высокой температуры случается именно через отверстия, в которых двигаются клапаны, дым появляется в момент запуска двигателя и прекращает с его прогревом.

При этом может обнаружиться излишний расход масла, а также появляется на свечах маслянистый налет.

Оборудование и инструмент для работы

Замена маслосъемных колпачков ВАЗ-2106 следует проводить прямо на транспортном средстве, что существенно упрощает и может ускорить работу. Выполнение данных действий не требует снимать, потом устанавливать на место элемент блока ГРМ. Достаточно запарковать автомобиль в место, которое защищено от пыли, грязи и атмосферных осадков.

Затягиваем ручной тормоз и ставим кулису переключения передач в нейтральное положение.

Для замены маслосъемных сальников на автомобиле ВАЗ-2106 необходимо иметь комплект новых маслосъемных колпачков и новой прокладки под крышку ГРМ, набор рожковых ключей и некоторое приспособление.

Подготовка к работе:

Перед тем как начинать работу, рекомендуется ознакомиться с видео по замене маслосъемных колпачков на вашем автомобиле. С самого начала следует хорошо протереть верхнюю часть ГРМ, а также крышку механизма.

Чтобы было более удобно, необходимо открутить корпус воздушного фильтра, замотать пленкой либо тканью карбюратор от попадания в него посторонних предметов, влаги и грязи во время работы. Открутить свечи и убрать крышку с прокладкой.

4-й цилиндр необходимо переместить в ВМТ (верхняя мертвая точка) в такт сжатия. Для этой цели следует вращать коленчатый вал до того положения, при котором впускной и выпускной клапан 4-го цилиндра останутся в закрытом положении перед прохождением и после прохождения ВМТ. Такое нахождение поршня следует определять по расстоянию между клапанами и коромыслами.

Выяснить, в каком положении находиться поршень, можно любым стержнем, замеряя расстояние в отверстии для свечи. Также следует проверить, совпадают ли метки на звездочке и корпусе.

После снятия звездочки с распределительного вала проводим следующие действия:

  • откручиваем гайки, что удерживают корпус распредвала, и снимаем его вместе с валом;
  • при помощи отвертки приподнимаем прижимную пружину, с небольшим усилием вытаскиваем нажимной рычаг, выдвигаем пружину из-под стопора и выбираем наружу;
  • при помощи свечного отверстия между днищем поршня и клапаном необходимо вставить мягкую проволоку, чтобы клапан не опускался в момент нажатия на пружину;
  • на самую ближнюю к клапану шпильку корпуса распределительного вала следует накрутить гайку, за которую при помощи захвата цепляем специальный съемник либо конец приспособления, сделанного своими руками. Оно с обеих сторон охватывает шпильку, упираясь в нижнюю плоскость гайки, ложится на верхнюю тарелку над пружиной;
  • шток клапана с сухарями пропускаются между пластинами съемника;
  • нажать на рычаг приспособления, пружины должны сжаться, сухарики с тарелкой опускаются вниз, сухарики попадают в место более узкой части на штоке, а затем выходят из отверстия тарелки. Далее необходимо при помощи пинцета либо плоскогубцев выбрать их;
  • если сухарик залип и не выходит при сильном сжатии пружины, необходимо легким ударом молоточка по тарелке выбить их.

Освобождаем наше приспособление и снимаем его. Затем следует выполнить следующее:

  • снимаем тарелку, а затем наружную и внутреннюю пружины;
  • достаем нижнюю шайбу внутренней и наружной пружины;
  • при помощи плоскогубцев захватываем маслосъемный колпачок, покачивая, вытягиваем его по штоку клапана;
  • устанавливаем новый силиконовый колпачок, после чего собираем клапан в обратной последовательности;
  • последовательно разбираем и собираем с новыми маслосъемными колпачками клапаны 4-го и 1-го цилиндров;
  • после этого, удерживая звездочку, проворачиваем коленвал до перехода в верхнюю мертвую точку поршней 2-го и 3-го цилиндров. Проводим на их клапанах аналогичную процедуру.

После всей работы собираем двигатель в обратном порядке.
