Крепление мотора ваз 2110

Содержание

Как сменить демпферные опоры силового агрегата Lada 2110 самостоятельно?

Устройство и назначение опор двигателя «десятки»

За многие годы накопился огромный практический опыт по теме, как поменять подушки двигателя ВАЗ 2110 и видео процессов ремонта тоже можно найти в количестве. Однако мало кто уделяет внимание особенностям детали. И, нужно сказать, напрасно, потому что такие знания помогут точно определить источник вибраций и приобрести нужную запчасть для ремонта.

Основное назначение опоры ДВС – снижение уровня вибрации, передающейся от силового агрегата кузову автомобиля. Резинометаллическая конструкция представляет собой стальное основание с толстой резиновой подушкой. Устройство неплохо себя зарекомендовало, поскольку довольно надежно и по деньгам стоит сущие пустяки.

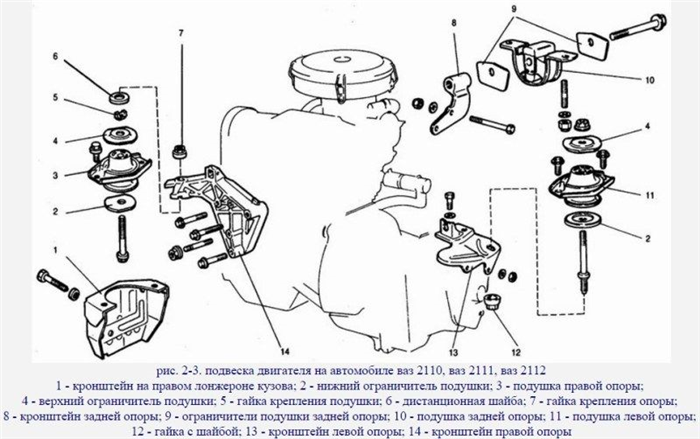

Восьмиклапанные моторы Lada 2110 крепятся к кузову в трех точках: справа, слева и сзади. Боковые опоры через сквозные отверстия соединяют кузов с моторным блоком. Задняя опора крепится двумя болтами к коробке передач, и двумя гайками к кузову. Значение этой демпферной детали весьма существенно – она предотвращает продольные колебания ДВС при торможении и разгоне.

Когда следует менять опоры силового агрегата на ВАЗ 2110: признаки и причины

Перед тем, как поменять подушки двигателя автомобиля ВАЗ 2110 и посмотреть видео этого процесса, нужно изучить признаки, которые указывают на поломку резинометаллических опор. Основные симптомы, характеризующие неполадки с демпферными узлами:

  1. Вибрации, передающиеся на рулевое колесо и блок педалей при холостом ходу.
  2. Посторонний шум в салоне при передвижении по неровной поверхности.
  3. Характерный стук в подкапотном пространстве при разгоне и торможении.

Делая выводы после своих наблюдений, нельзя путать вибрации на руле при торможении, которые связаны с дефектами тормозных дисков или колодок. Для большей убедительности нужно открыть капот, и осмотреть опоры силового агрегата. Если положить ладонь на работающий ДВС, то можно почувствовать изменения в его работе.

Многолетний опыт эксплуатации Lada 2110 позволяет утверждать, что причинами выхода из строя демпферных подушек являются следующие факторы:

  • Деформационные явления на резиновой опоре вследствие механических и температурных воздействий, а также по причине выработанного ресурса.
  • Растрескивание и расслаивание резины от воздействия химически активных компонентов.
  • Утрата эластичности, вызванная температурными перепадами.

Преждевременный выход из строя демпферной опоры может быть вызван чрезмерным увлечением владельца такими экстремальными приемами, как резким стартом и экстренным торможением. Детали подвески и так испытывают серьезные нагрузки во время движения, а спортивный стиль вождения еще более увеличивает риск их поломки.

Ремонтируем грамотно: как поменять демпферные подушки двигателя ВАЗ 2110 и видео рабочих процессов

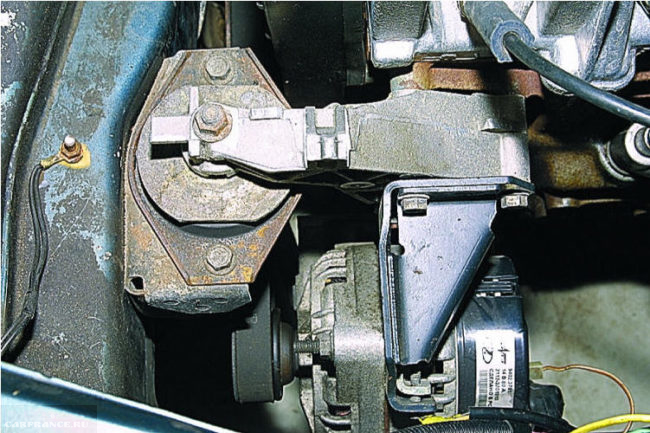

Замена правой демпферной опоры

Прежде, как поменять по примеру видео правую подушку двигателя автомобиля ВАЗ 2110, следует установить противооткатные упоры, а также отсоединить «минусовую» клемму от АКБ. Дальнейший процесс выполняется по схеме:

  • Ослабить крепеж генератора гаечным ключом «на 13» и снять ременную передачу.
  • Ослабить болт натяжителя.
  • Поддомкратить правую часть автомобиля.
  • Ключом «на 15» отвернуть гайку крепления опоры.
  • Ключом «на 13» открутить два болта, крепящих опору к кронштейну.
  • Отвернуть при помощи головки «на 17» три болта крепления кронштейна к правому лонжерону.
  • Демонтировать кронштейн и установить новую опору в обратном порядке.

Замена левой демпферной опоры

Процедура смены демпфера двигателя с левой стороны автомобиля выполняется в следующем порядке:

  • Демонтировать защиту картера автомобиля.
  • Поставить домкрат под машину в районе КПП, подложить деревянный брус и приподнять авто, снимая нагрузку с опоры.
  • При помощи торцовой головки «на 15» и воротка открутить крепеж опорной шпильки.

Замена задней демпферной опоры

Прочитать, как поменять задние подушки двигателя на автомобиле ВАЗ 2110 и просмотреть видео – это еще полдела. Важно точно придерживаться порядка выполнения ремонтных работ:

  • Демонтировать защиту картера двигателя.
  • Открутить при помощи головки «на 17» две гайки, фиксирующие опору к кузову авто.
  • Используя два гаечных ключа «на 19» открутить два болта крепления к КПП и снять опору.
  • Зажать снятый кронштейн в тиски и ключом «на 19» открутить болт, фиксирующий опору.
  • Вынуть болт и установить в кронштейн новую резиновую опору.
  • Сборка узла выполняется в обратной последовательности при соблюдении перпендикулярности привалочных плоскостей.

На основании практического опыта можно утверждать, что процесс замены демпферных опор силового агрегата на «десятке», не представляет особой сложности. Обычно после ремонта вибрации исчезают, но, если все осталось без изменений, то решение вопроса может лежать в другой плоскости. Есть смысл искать тогда проблему в подвеске или в компонентах ШРУС.

Как заменить на ВАЗ 2110 подушки двигателя?

Каждая отдельно взятая подушка крепления двигателя ВАЗ 2110 и все они вместе, призваны обеспечивать надежное крепление с одновременной виброизоляцией двигателя и коробки передач на автомашине.

Поэтому, если вы во время езды по кочкам, при переключении передач или при других действиях начинаете ощущать вибрации и характерное постукивание и поскрипывание в области двигателя, словно железки ударяются друг о друга, действительно, следует заподозрить именно крепления мотора.

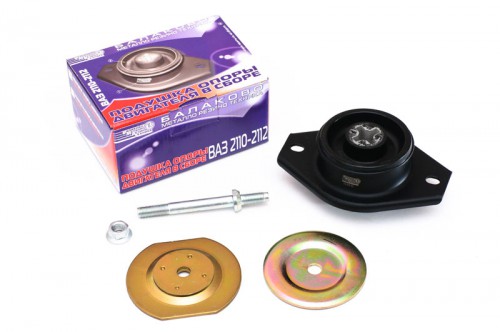

Подушка опоры двигателя

На Ваз 2110 подушка – это резинометаллическая деталь типа сайлентблока. С одной стороны эта деталь прикреплена к кузову, с другой – к блоку цилиндров двигателя. Ими удерживается не только мотор, но и коробка передач.

Данная конструкция хорошо зарекомендовала себя – она надежна и не дорогая. Но – до тех пор, пока подушки не разрушены.

Разница конструкций

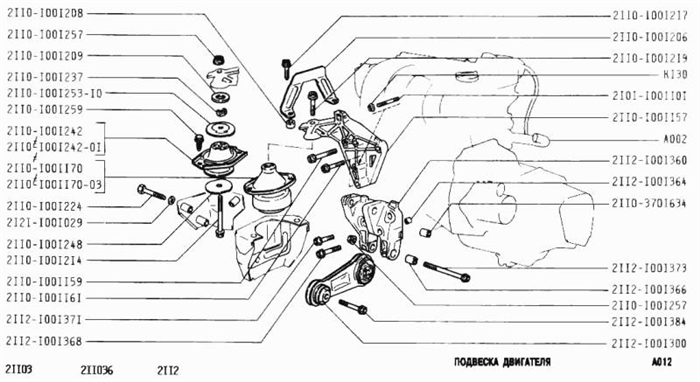

На ВАЗ 2110 обычно движок удерживается тремя-четырьмя точками снизу, и двумя-тремя вверху. Но следует знать, что у 8-клапанного двигателя есть задняя подушка двигателя. У 16-ти клапанного она отсутствует, зато у него есть дополнительные опоры.

Самостоятельная регулировка клапанов ВАЗ 2110 рассмотрена здесь: https://vazweb.ru/desyatka/dvigatel/regulirovka-klapanov.html

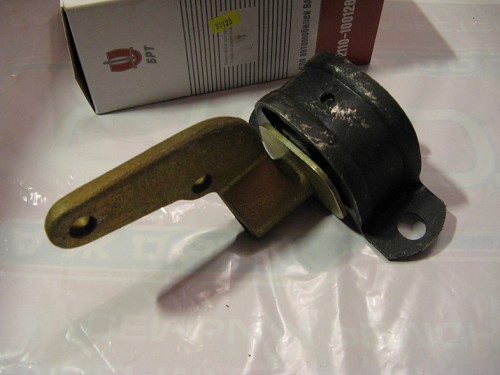

Подушка задней опоры 8-клапанного двигателя

Но в целом замена у них происходит аналогично.

Кстати, при желании может быть установлена также дополнительная опора.

Проверка работоспособности

Перед тем, как поменять подушки, следует проверить работоспособность старых. Может случиться, что причина вибрации и стуков не в них.

Узнать о влиянии датчика коленвала на работу двигателя можно в данном материале: https://vazweb.ru/desyatka/dvigatel/datchik-kolenvala.html

  1. Выставляем ВАЗ 2110 на подпорки;
  2. Устанавливаем под поддон картера домкрат с подложкой из доски или бруса и поддомкрачиваем двигатель до тех пор, пока подушки не освободятся от его тяжести;
  3. Проверяем все подушки, а именно:
    • Нет ли на них трещин;
    • Насколько их легко отделить от подложки (она из металла);
    • Сохранили ли они твердость;
    • Если явных недостатков не обнаружилось, и замена пока не нужна, проверьте еще люфт между рамой и пластинами;
    • Смажьте подушки защитным составом, опустите мотор, подтяните крепления и гайки.

8-ми клапанный двигатель

Если нужна замена на 8-клапаннике, то действуем так:

  1. Правая подушка. Нужно открутить:
    • Верхнюю гайку;
    • Болты крепления к кронштейну;
    • Болты под колесной аркой, крепящие кронштейн к лонжерону.
    Кронштейн снимаем и устанавливаем новую подушку, производя сборку в обратной последовательности.
  2. Левая. После откручивания верхней гайки на подготовленную опору опускаем мотор, вытаскиваем из опоры верхнюю шайбу. Выкручиваем крепящие болты, снимаем шайбу, после чего можно производить замену;
  3. Задняя (только для 8-клапанника). Открутить гайки, которые крепят к кузову подушку, затем – болты ее крепления к КПП. Новая деталь может идти с кронштейном. Но если его нет – установите его со снятой и соберите все части на место.

16-ти клапанный двигатель

На ВАЗ с 16-клапанным движком немного другое устройство. Вначале нужна замена передней нижней подушки, затем – верхней передней.

Дополнительная опора

Для того, чтобы уменьшить перемещение двигателя в продольном направлении, может быть установлена дополнительная опора (штанга подвески). В основном их приобретают в интернет магазинах. Устанавливается дополнительная опора на все виды ВАЗ 2110, но есть свои особенности.

Для 8-клапанного нужен еще специальный кронштейн, которым переносят модуль зажигания. Кто установил такую штангу, утверждают, что когда автомобиль трогается, движок не болтается, подушки не так изнашиваются, а также не срывается с радиатора нижний патрубок (чем «страдают» десятки).

Устройство, профилактика и обслуживание системы охлаждения детально изучены в данной статье: https://vazweb.ru/desyatka/dvigatel/sistema-ohlazhdeniya-dvigatelya.html

Относительно уменьшения/увеличения вибраций мнения расходятся.

Замена подушек двигателя на ВАЗ-2110, 2111, 2112

Подушка – это элемент опоры двигателя, которая служит для крепления мотора к кузову автомобиля. Опора представляет собой резинометаллическую конструкцию, состоящую из стального корпуса и толстой каучуковой подушки.

Основная роль подушки заключается в гашении вибрации, идущей от мотора.

На автомобилях ВАЗ 2110 восьмиклапанные двигатели крепятся к кузову 3 опорами (двумя боковыми и задней), а шестнадцатиклапанные – 4-мя (двумя боковыми, нижней передней и верхней передней).

Неисправности подушек

Понять, что подушки пришли в негодность можно по величине вибрации двигателя. Если он работает в нормальном режиме, а кузов начинает дребезжать, передавая вибрацию на рулевую рейку, блок педалей, панель приборов, можете быть уверены, что причиной этому является именно износ подушек.

Наибольшая вибрация, обычно, наблюдается при старте двигателя, а также при его выключении. При полном износе резиновых подушек может появиться стук, вызванный соприкосновением элементов мотора и его опор.

Для большей убедительности запустите двигатель, откройте капот и визуально осмотрите опоры двигателя и сами подушки. Положив ладонь на мотор, почувствуйте, насколько сильно он вибрирует.

Причинами выхода из строя подушек двигателя могут быть:

  • деформация вследствие отработанного ресурса, механического или температурного воздействия;
  • утрата эластичности из-за «старения» резины и перепадов температур;
  • расслаивание или растрескивание, вызванное воздействием химически активных жидкостей.

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.

Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.

За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.

Замена

Для восьмиклапанников

  1. Подготовьте автомобиль к ремонту: установите его на ровной поверхности, подложите под задние колеса упоры, снимите защиту двигателя.
  2. Отверните болт натяжителя ремня генератора, и снимите ремень (ключ на 13).
  3. Домкрат установите под двигатель, подложите под его верхнюю часть толстый деревянный брус или доску. Приподнимите двигатель так чтобы снять нагрузку на его опоры.
  4. Открутите гайку центрального крепления правой подушки (ключ на 15).
  5. Отверните болты фиксации подушки к кронштейну (ключ на 13).
  6. Снизу со стороны правой арки открутите 3 болта крепления кронштейна к лонжерону (ключ на 17).
  7. Снимите кронштейн и замените старую подушку на новую.
  8. Монтаж произведите в обратном порядке.
  9. Передвиньте домкрат под КПП, и приподнимите ее.
  10. Отверните гайку центрального крепления левой подушки (ключ на 15).
  11. Отверните два болта крепления опоры, и снимите ее (ключ на 13).
  12. Замените ее и соберите конструкцию в обратном порядке.
  13. Отверните две гайки на 17, крепящие подушку к кузову, а затем еще две гайки ее крепления к КПП (работы по снятию и замене задней опоры проводятся со стороны днища автомобиля).
  14. Снимите заднюю опору.
  15. Открутите гайку крепления подушки к кронштейну (ключ на 19). Снимите старую подушку, поставьте новую.
  16. Установите заднюю опору в обратном порядке.

Для шестнадцатиклапанников

Снятие и замена боковых подушек производится так же, как и у 8-клапанных двигателях.

Работы по замене передней нижней подушки осуществляются исподнизу машины.

  1. Отверните болт, фиксирующий штангу передней нижней опоры к поперечине передней подвески (ключ на 15).
  2. Отверните гайку болта фиксации опоры к кронштейну двигателя (2 ключа на 15). Извлеките болт.
  3. Снимите опору, замените подушку или всю конструкцию.
  4. Произведите монтаж в обратном порядке.
  5. В моторном отсеке выкрутите болт крепления верхней передней опоры к кузову, придерживая его гайку рукой (ключ на 17).
  6. Извлеките болт и гайку.
  7. Открутите болт крепления передней верхней опоры к кронштейну двигателя (ключ на 15). Извлеките болт и гайку.
  8. Снимите опору, замените подушку или всю конструкцию.
  9. Произведите ее монтаж в обратном порядке.

Заключение

Заменив подушки, запустите двигатель. Обратите внимание на его работу и наличие вибрации. При правильно установленных опорах и хорошем креплении она должна быть минимальной или вообще отсутствовать.

Меняем подушки на 8-ми клапанном двигателе ВАЗ-2110 своими руками

Подушки двигателя – это элементы опоры, которые предназначены для поддерживания мотора и увеличения его срока службы. Классическая подушка двигателя имеет стальной корпус и толстую подушку из каучука.

Самой главной функцией подушек двигателя является гашение идущих от двигателя вибраций.

Конструктивные особенности подушек восьмиклапанного двигателя ВАЗ-2110

Перед тем как заняться проверкой и заменой подушек двигателя, нужно знать одну важную вещь: на восьмиклапанном и шестнадцатиклапанном двигателе стоят разные подушки . На двигателе с 16 клапанами нет задней подушки двигателя, зато есть две боковые опоры, которых нет у восьмиклапанного двигателя. Процедура по замене на одном и другом двигателе практически идентична, и отличается лишь небольшими нюансами.

Симптомы износа

Хотя, кажется, что определить износ подушек двигателя без вмешательства квалифицированного специалиста достаточно сложно, на самом деле всё можно узнать самому.

Выход из строя подушки двигателя можно сразу определить по увеличившейся вибрации.

При этом двигатель будет работать нормально, но вибрация будет ощущаться на всех элементах кузова, включая и салонные элементы.

Наиболее сильная вибрация бывает при старте мотора и сразу после его отключения. Иногда можно даже услышать характерный стук , который появляется из-за контакта двигателя с опорами. В этом списке можно увидеть основные причины неполадок, связанных с подушками двигателя:

  1. Чаще всего подушки деформируются. Деформация происходит из-за выработки ресурса подушки.
  2. Резина теряет эластичность. Это чаще всего происходит от старости подушки.
  3. Резина трескается, разваливается и расслаивается. Часто подушка может выйти из строя в результате высоких температур или воздействия агрессивных жидкостей.

В любом из этих случаев подушка уже не сможет выполнять свои непосредственные функции качественно.

Особенности замены

Если вибрация от двигателя сильно ощущается, значит нужно менять подушку. Некоторые автовладельцы пренебрегают этой процедурой, считая, что вибрацию можно потерпеть, а машина от этого не станет хуже ездить. Это в корне неверная позиция , так как постоянная вибрация приведёт к разрушению навесных элементов двигателя, а также к поломке коробки передач.

На ВАЗ-2110 можно менять как отдельные подушки, так и в комплекте с опорами. Менять целые опоры не обязательно.

При замене подушек двигателя можно обратиться на СТО, но это будет стоить приличную сумму. Для тех, кто хочет сэкономить средства, рекомендуется производить замену подушек двигателя самостоятельно.

Проверка работоспособности подушек двигателя

Опоры двигателя не должны иметь видимых повреждений.

Перед тем как приступить к работам по замене подушек двигателя, нужно убедиться, что именно они стали причиной вибрации двигателя. Для этого нужно провести следующие действия:

  1. Автомобиль нужно установить на специальные подпорки.
  2. Установить под поддон картера домкрат. Чтобы не пробить поддон картера, нужно подложить доску или брус на площадку домкрата.
  3. Далее нужно поднимать двигатель вверх. Подъём нужно продолжать до тех пор, пока подушки полностью не освободятся от веса двигателя.
  4. Чтобы избежать травм, нужно поставить рядом с домкратом ещё одну подпорку. Это удержит двигатель, если домкрат сорвётся.
  5. Далее нужно проверить состояние подушек двигателя. Проверяется как металлическая основа подушки, так и состояние резины.
  6. Если всё визуально в порядке, нужно проверить, имеется ли люфт между рамой и пластинами.

Если повезёт, то ремонт может ограничиться подтяжкой крепёжных гаек. В более сложных случаях понадобится замена подушек, так как они не реставрируются.
