Приборка ваз 2109 низкая панель

Содержание

Основные контрольные лампы и сигнализаторы щитка приборов автомобилей ВАЗ 2108, 2109, 21099 (с низкой и высокой панелью)

На щитке комбинации приборов передней панели автомобилей ВАЗ 2108, 2109, 21099 имеется большое количество различных контрольных ламп и сигнализаторов. Рассмотрим их значки, описание и назначение.

Контрольные лампы и сигнализаторы

Контрольная лампа включения габаритного света

Загорается при включенных габаритных огнях во всех фарах автомобиля. Цвет зеленый.

Контрольная лампа включения заднего противотуманного света

Загорается при включении противотуманных фонарей в задней части автомобиля. Цвет оранжевый.

Контрольная лампа включения дальнего света фар

Загорается при включенном дальнем свете в передних блок-фарах. Цвет синий.

Контрольная лампа указателей поворота

Загорается мигающим светом при включении указателей поворотов на ту или иную сторону автомобиля. Цвет зеленый. При выходе из строя одной из лампочек в указателях поворота мигает с удвоенной частотой. На щитке приборов высокой панели это две лампы и разные две стрелки на правый и левый борт.

Контрольная лампа включения обогрева заднего стекла

Загорается при включении обогрева заднего стекла. Цвет оранжевый.

Контрольная лампа включения габаритных огней

Загорается при нажатии на клавишу выключателя наружного освещения и включении габаритных огней. Цвет зеленый.

Табло STOP

Табло STOP загорается при возникновении неисправности в жизненно важных системах автомобиля, движение в таком случае запрещено:

— упало давление в системе смазки (плюс загорается лампа, указывающая на недостаточное давление масла);

— упал уровень тормозной жидкости в бачке (плюс загорается лампа, указывающая на негерметичность тормозной системы);

— поднят рычаг стояночного тормоза (плюс загорается лампа, сигнализирующая о блокировке колес автомобиля).

— выход из строя ламп стоп-сигналов в задних фонарях или отказ габаритных огней (плюс загорается сигнализатор выхода из строя стоп-сигналов и габаритных огней). Цвет красный.

Табло TEST

Табло TEST загорается при выполнении самотестирования сигнализаторов для контроля их исправности. Цвет оранжевый.

Контрольная лампа недостаточного давления в системе смазки

Загорается при падении давления масла ниже критического в системе смазки двигателя автомобиля. Цвет красный.

Контрольная лампа аварийного состояния рабочей тормозной системы

Загорается при падении уровня тормозной жидкости в бачке на главном тормозном цилиндре ниже отметки MIN, а также при поднятии рычага стояночного тормоза для контроля исправности. Цвет красный.

Контрольная лампа включения стояночного тормоза

Загорается при поднятии ручника. Цвет красный.

Контрольная лампа включения аварийной сигнализации

Загорается мигающим светом после нажатия на кнопку включения аварийной сигнализации. Цвет красный.

Контрольная лампа прикрытия воздушной заслонки карбюратора

Загорается при вытянутой на себя рукоятке «подсоса». Цвет оранжевый.

Контрольная лампа заряда аккумуляторной батареи

Загорается после включения зажигания и гаснет после пуска двигателя, сигнализируя таким образом, что зарядка пошла. Цвет красный.

Контрольная лампа GHECK ENGINE

Контрольная лампа GHECK ENGINE загорается при появлении неисправности в системе управления на автомобилях ВАЗ 2108, 2109, 21099 с впрысковыми двигателями. Цвет красный.

Контрольная лампа резерва топлива

Загорается при падении уровня топлива в бензобаке (6-8 л.). Цвет оранжевый.

Сигнализатор незакрытых дверей

Загорается если какая-либо дверь автомобиля не закрыта. Цвет красный.

Сигнализатор непристегнутых ремней безопасности

Загорается если не пристегнут один из ремней безопасности.

Сигнализатор недостаточного уровня охлаждающей жидкости

Загорается при понижении ниже нормы уровня охлаждающей жидкости в расширительном бачке. Цвет оранжевый.

Сигнализатор недостаточного уровня омывающей жидкости

Загорается при низком уровне омывающей жидкости в бачке стеклоомывателя (1/4 объема бачка). Цвет оранжевый.

Сигнализатор износа тормозных колодок

Загорается при износе ниже допустимого предела накладок передних тормозных колодок. Цвет оранжевый.

Сигнализатор недостаточного уровня масла

Загорается при падении в картере двигателя уровня масла ниже допустимого уровня (отметки MIN на щупе). Цвет оранжевый.

Примечания и дополнения

— Сочетания контрольных ламп и сигнализаторов может быть различно на автомобилях ВАЗ 2108, 2109, 21099 разных годов выпуска (с низкой и высокой панелью) разной комлектацией.

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

Панель приборов ВАЗ-2109: низкая и высокая. Тюнинг панели приборов ВАЗ-2109

Панель приборов, устанавливаемая на автомобили ВАЗ девятого семейства, изготавливается из высокотехнологичного энергопоглощающего пластика толщиной в 3 миллиметра. Стоит отметить, что на данный момент различают несколько ВАЗовских «торпед». На конвейере после середины 90-х годов выпускалась «девятка», на которую устанавливалась высокая панель приборов ВАЗ-2109. До этого момента она была низкой. Как ни странно, последняя панель издавала гораздо меньше шума, чем та, которая монтировалась после нее. Но сегодня не об этом. В данной статье мы расскажем вам, как произвести тюнинг панели приборов ВАЗ-2109 и каким образом она демонтируется.

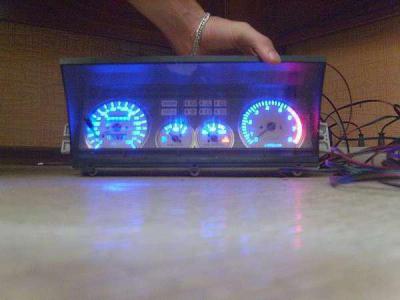

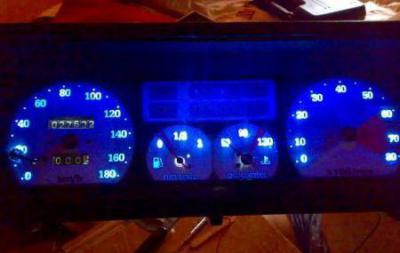

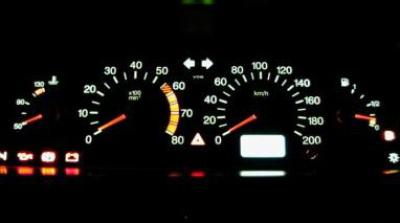

Дорабатываем подсветку

Наилучшим вариантом тюнинга данного элемента салона послужит доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло – в них свет расположен изнутри панели. Старые же «девятки» имели подсветку снаружи, что создавало некий эффект аскетичности. Да и смотрелась она не очень спортивно. Изменить ее расположение с внешнего на внутреннее вполне реально. Для этого вам понадобится светопропускающая накладка, провода и изолента.

Как дорабатывается подсветка панели приборов ВАЗ-2109? Для начала нам нужно будет извлечь панельку из автомобиля, предварительно обесточив бортовую сеть машины и раскрутив крепежные детали накладок. Об этом мы поговорим детально в разделе «Как снять панель приборов ВАЗ-2109 низкую и высокую». Для того чтобы свет с диодов попадал на накладку изнутри, необходимо проделать несколько вырезов на ее поверхности. Это можно сделать при помощи паяльника или раскаленного ножа.

Работа с деталями светодиодов

После проделывания отверстий можно переходить к самой подсветке. Она у нас будет расположена как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому с целью экономии делать ее мы будем самостоятельно.

Как мы уже отметили ранее, наша подсветка будет изготавливаться на основе обычной светодиодной ленты. Ее мы разрезаем на несколько равномерных кусочков. В итоге у нас должно получиться несколько дорожек с 3 диодами на каждой. Для равномерного освещения делаем из фольги отражатель. Для тахометра и спидометра нам потребуется 3 кусочка ленты. На остальные же элементы (шкала уровня топлива, температуры ОЖ и прочего) достаточно по одному кусочку.

Читать еще:  Сколько погибло мотоциклистов в 2018

Обратите внимание

Штатную подвеску не спешим выбрасывать, поскольку она будет освещать стрелки шкал приборов. Но и ее можно модернизировать. Для этого необходимо приклеить на место ламп светодиодную ленту. Многие автолюбители отмечают ее сильно яркое свечение, поэтому на диоды наклеиваем дополнительно тонировочную пленку. Если такой нет, можно воспользоваться черным маркером – результат будет тем же. При этом стандартный светофильтр остается на месте, а оттенок подсветки будет мягким и равномерным с бело-синим цветом.

Что делать далее?

Дальше готовую подсветку нужно подключить к контакту пластины лампы штатной подсветки. Не стоит забывать и о полярности – ее мы определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. При помощи него вы немного стабилизируете подачу напряжения.

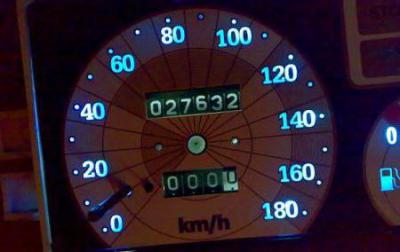

О стрелках

На данном этапе наш щиток панели приборов ВАЗ-2109 практически доработан. Осталось лишь проверить работоспособность светодиодов и подать постоянное напряжение 12 В. Что же касается стрелок, то их нужно заново откалибровать, а лучше заменить специальными, которые подсвечиваются отдельной лампой, расположенной рядом с осью. В качестве альтернативы устанавливаются штатные детали со щитка «десятки», который тоже подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (низкая панель)

Согласно инструкции, для того чтобы полностью разобрать панельку, нам нужно проделать массу манипуляций. При этом работа выполняется в определенном порядке. Сначала демонтируются 3 ручки управления отопителем, затем устройство переключателя вентилятора и крепежные винты накладки центральной консоли. Далее от выключателя задних ПТФ отсоединяется колодка с проводами, один шнур выключателя «аварийки» и два от обогрева заднего стекла. После извлекается колодка с переключателя наружного освещения и подсветки прикуривателя.

Далее откручиваются 4 крепежных винта управляющей панели отопителя и 2 болта от козырька приборной доски. Затем сжимаются пружинные зажимы и вынимается корпус комбинации приборов из панели. Извлекается и тросик спидометра. Дальше вынимается белая колодка от комбинации приборов и шланг штуцера эконометра. От спидометра отсоединяется трос сброса показаний пробега. После вынимается красная колодка с проводами.

На следующем этапе разбирается гайка крепления гидрокорректора фар, подрулевые переключатели и сам руль. После установки ключа зажигания в положении «1» вынимается противоугонное устройство, а далее извлекается колодка с проводами от замка зажигания.

Как далее снять панель приборов ВАЗ-2109? После этого вынимается труба рулевой колонки вместе с зажиганием. Чтобы вытащить ручку с тяги, необходимо потянуть на себя «подсос». Далее вынимаются болты крепления тяг заслонок и сами элементы, держащие щиток с циферблатами с правой и левой стороны. Все, на этом этапе панель приборов ВАЗ-2109 (низкая) успешно извлечена! Установка всех элементов производится аналогично снятию, в обратном порядке.

Как снять панель приборов ВАЗ-2109 высокую?

Казалось бы, две одинаковые машины – ВАЗ 1994 и 1996 года выпуска. Однако конструкция их передней панели совершенно разная, поэтому и алгоритм демонтажа будет соответствующий.

Итак, с чего начинаются работы?

Демонтаж высокой панели приборов начинается со снятия декоративной накладки рулевого колеса. Далее необходимо открутить гайку крепления руля таким образом, чтобы лицевая ее часть была заподлицо с торцом вала колонки. Но не следует извлекать гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, а при резких движениях он, соскочив с креплений, может нанести большую травму.

Резкими ударами руки деталь сбивается с креплений и окончательно извлекается. Дальше откручиваются 6 болтов нижнего кожуха колонки. Последняя деталь вместе с облицовкой выключателя зажигания вынимается целиком наружу. Точно так же поступаем и с верхним кожухом. После этого с вала снимается основание и отсоединяются две колодки проводов от звукового сигнала. Затем по цепочке извлекаются шнуры от стеклоочистителя и омывателя лобового стекла, а также рычаг поворота и освещения.

После выдергивания «подсоса» вынимается ручка с тяги и извлекаются консоли панели приборов. Дальше вынимается патрон прикуривателя, пепельница, а также ручки переключателя вентилятора и управления отопителем (здесь можно попробовать поддеть их минусовой отверткой). После этого аналогичным образом снимается гидрокорректор, переключатели освещения и остальные элементы.

После того как дело дойдет до панели приборов, а тросик спидометра будет снят, извлекаем красные и белые колодки от комбинации приборов и бортовой системы контроля. Затем отсоединяем выключатель зажигания вместе с «массой», контрольную лампу открытия заслонки и направляющие тяги. Сами же винты крепления щитка расположены по обе стороны облицовки. После их извлечения панель приборов (ВАЗ-2109 «Самара») будет находиться в свободном от автомобиля положении.

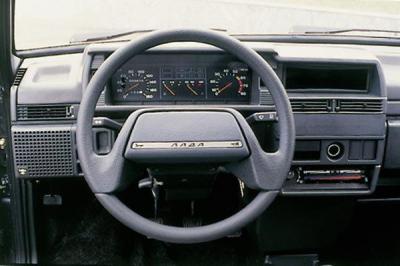

Ваз 2109 низкая панель. Приборная панель «Девятки»: на заметку начинающему автолюбителю

Если часть автомобилей ВАЗ 2109 имеют высокую панель, то другая часть — низкую. Схемы при этом несколько отличаются, потому предлагаем вашему вниманию подробное описание панели приборов и щитка приборов у девяток с низкой панелью.

Мы ознакомимся со схемой приборной панели и ее компонентами, опираясь на приведенное ниже изображение.

На указанной схеме имеются следующие элементы.

Центральные сопла системы отопления и вентиляции салона

Боковые сопла системы отопления и вентиляции салона

Выключатель обогрева стекла на двери задка

Выключатель задней противотуманной оптики

Выключатель аварийного сигнала

Центральный переключатель наружного света

Панель управления системой отопления и вентиляции салона

Рычаг коробки переключения передач

Рычаг ручного стояночного тормоза

Рычаг управления омывателем лобового стекла и стеклоочистителем

Ручка закрытия воздушной заслонки

Ручка сброса данных счетчика суточного пробега

Выключатель подсветки приборной панели

Ручка управления гидрокорректором фар

Рычаг привода замка капота

Рычаг управления светом фар и поворотниками

Комбинация приборов

Что же касается комбинации приборов у ВАЗ 2109 с низкой панелью, то она имеет следующую схему.

Согласно представленному изображению, компоненты у комбинации приборов следующие.

Указатель температуры жидкости охлаждения

Указатель уровня горючего в баке

Контрольная лампа резерва топлива

Счетчик суточного пробега автомобиля

Счетчик общего пробега автомобиля

Контрольная лампа уровня заряда аккумуляторной батареи

Контрольная лампа воздушной заслонки

Контрольная лампа активации аварийки

Контрольная лампа низкого уровня тормозной жидкости

Контрольная лампа активации ручного тормоза

Контрольная лампа аварийно низкого давления масла

Контрольная лампа включения поворотных указателей

Контрольная лампа включения габаритной оптики

Контрольная лампа включения задней противотуманной оптики

Контрольная лампа включения дальнего света

Контрольная лампа включения заднего обогрева стекла

Демонтаж

Причин для демонтажа низкой панели ВАЗ 2109 может быть несколько:

  • Кузовной ремонт;
  • Ремонт компонентов панели;
  • Шумоизоляция автомобиля;
  • Желание поменять старую торпеду на новую и пр.

Вне зависимости от причин, которые вынудили вас снимать своими руками панель, проводить работу следует строго согласно инструкции.

Предлагаем вам пошаговое руководство, которое позволит вам без посторонней помощи снять низкий тип панели, устанавливаемой на ВАЗ 2109.

  1. Снимите ручки управления печкой. В общей сложности из три.
  2. Демонтируйте ручку переключения вентилятора печки. Для этого ее нужно потянуть на себя.
  3. Открутите с двух сторон консоли по 2 крепежа накладок приборной панели. Накладку нужно сдвинуть на себя.
  4. Отключите колодку с проводкой от выключателя задней противотуманной оптики.
  5. Отключите пару колодок питания и один питающий провод от выключателя обогрева заднего стекла.
  6. Отключите колодку с проводкой от выключателя аварийки.
  7. Снимите колодку с проводкой от переключателя наружного света.
  8. Отключите питающую колодку подсветки прикуривателя.
  9. Отключите колодку с проводкой прикуривателя и снимите накладку панели.
  10. Демонтируйте 4 крепежных элемента панели управления печкой.
  11. Открутите 2 крепежа козырька щитка приборов.
  12. Снимите непосредственно сам козырек комбинации приборов.
  13. Пружинные зажимы необходимо сжать.
  14. Извлеките из панели корпус комбинации приборов.
  15. Открутите крепежную гайку спидометра, после чего отсоедините его трос.
  16. Отключите колодку с проводами (она белая) от щитка приборов.
  17. Снимите со штуцера эконометра шланг, после чего извлеките шплинт.
  18. Отключите от спидометра трос, который сбрасывает показания счетчика пробега за сутки.
  19. От комбинации приборов теперь необходимо отсоединить красную колодку.
  20. Демонтируйте ручку выключателя освещения щитка приборов и ручку гидрокорректора фар. Их нужно вытянуть на себя.
  21. Открутите крепежную гайку выключателя подсветки приборов.
  22. Открутите крепежную гайку гнезда гидрокорректора фар.
  23. Снимите руль и его подрулевые переключатели.
  24. Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы отключите противоугонное устройство. Только после этого можно отключить питающую колодку замка зажигания.
  25. Открутите 2 крепежных болта и 2 гайки трубы рулевой колонки.
  26. Демонтируйте эту трубу, прихватив вместе с ней замок зажигания.
  27. Потяните на себя ручку воздушной заслонки (речь идет о подсосе карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
  28. Открутите 2 крепежа направляющей тяги воздушной заслонки, удерживающие ее на панели приборов.
  29. Открутите крепежный винт сбоку слева приборной панели.
  30. Открутите крепеж нижней фиксации панели слева.
  31. Аналогично снимите крепежи сбоку и снизу с правой стороны приборной панели.
  32. Открутите крепежный винт панели, который располагается внутри бардачка.
  33. С обеих сторон панели остается по одному крепежу, которые следует открутить, чтобы в результате снять приборку.
Читать еще:  Глушитель нива шевроле в разрезе

Низкая панель собирается в обратной последовательности, если не планируется ее замена на более современную или с видоизмененной конструкцией. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще демонтажных работ. Потому не стоит расслабляться, выполнив только половину дела.

Добро пожаловать!
Сегодня мы будем заменять комбинацию приборов «низкой панели», на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Примечание!
В статье замена комбинации приборов, осуществляется на низкой панели! (О том как заменить комбинацию приборов, на высокой панели, см. в статье « »)

Сколько будет стоить замена комбинации приборов низкой панели на ВАЗ 2108-ВАЗ 21099?
1) Новая стандартная комбинация приборов «низкой панели», вам обойдется около 1000-2400 руб.

Что нужно для замены комбинации приборов низкой панели на ВАЗ 2108-ВАЗ 21099?
1) Отвертки.

Как заменить комбинацию приборов низкой панели на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Для начала отсоедините от коробки передач, трос спидометра.
2) После чего воспользовавшись отверткой, отверните два винта, которые крепят козырек панели приборов.

Примечание!
На фото руль снят для наглядности!

4) Затем сжав и потянув руками за боковые защелки крепления комбинации приборов, извлеките комбинацию приборов, из панели.

5) Следом отверните гайку, которая крепит трос к спидометру, и после чего отсоедините трос.

7) И после чего отсоедините шланг, от штуцера эконометра.

Примечание!
При сильной изношенности троса, замените его на новый!

10) Снимаем комбинацию приборов с панели.

Установка:
1) Установите новую комбинацию приборов, в обратном порядке снятию.

Важно!
1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора!

Для новичков!
Вопрос: Как выглядит стандартная комбинация приборов «низкой панели»?
Ответ:

Отечественный автопром всегда несколько отставал от своих западных соседей, зато уж фундаментальности и основательности у него, точно не отнять. На смену, вышедшей в 84 году прошлого века «Восьмерке», пришла ее пятидверная «родственница», «Девятка», спустя всего лишь три года, то есть, в 1987 году. Она отличалась не только наличием дополнительной пары дверей, но и другими конструкторскими решениями. Значительно была доработана инженерами-разработчиками, из конструкторского бюро АвтоВАЗа, также и панель приборов авто ВАЗ 2109, что сразу же бросается в глаза искушенного отечественного автолюбителя.

Приборная панель знаменитой «Девятки»

Конструкторы решили, что далеко ходить, все же, не стоит, а по пути своих зарубежных коллег, так и не двинулись. Тем более, что и само авто ВАЗ 2109 вовсе не должно было стать чем-то выдающимся. Как и практически все наработки АвтоВАЗа, девятая модель должна была занять нишу «рабочих лошадок», потому и особого шика от нее, никто, собственно, и не ждал. Из-за этого и приборная панель была оформлена достаточно просто и незамысловато. Зато разобраться с нею мог даже ребенок, и это, несомненно, порадовало потребителей.

Приборная панель «Девятки» имела прямоугольную, стандартную форму, сглаженные углы, а также стильные козырьки, у волжского автозавода появятся несколько позже, а пока все имело классический вид, безупречную планировку и удобное расположение приборов. Сразу же видно, что над компоновкой приборов на панели пришлось серьезно потрудиться, ведь они должны располагаться в оптимальном сочетании, не мешать считыванию показателей друг друга, не перекрывать один другого.

«Низкая» и «высокая» панель

Изначально, ВАЗ 2109 выпускался с приборной панелью, которую условно называли «низкой», а модели с установленной «высокой» панелью, появились гораздо позже, причем были менее удачными по целому ряду причин. Разнились также и , с начала выпуска в 87, и последующих модификаций. Главным различием стал переход от карбюраторного типа, к инжекторному, однако и внешний дизайн претерпел незначительные изменения, в основном в передней части.

Низкая панель приборов имела всего лишь один стрелочный, классический датчик – спидометр, в то время как на высокой панели их было два основных, больших стрелочных датчика (тот же спидометр, а также тахометр). К тому же, показатель бензина в баке, а также температуры охлаждающей жидкости, тоже имели стрелочные указатели, как в том, так и другом варианте.

На «низкой» панели присутствовал еще и вольтметр, который в дальнейшем убрали, за ненадобностью. Спидометр был размечен до скорости в 180 километров в час, довольно неплохо, как для «народного» автомобиля, впрочем, «девятка» так и никогда и не стала таковой.

Сразу над стрелкой спидометра размещался показатель пробега авто за сутки, а под нею, общий пробег автомашины. Все предельно просто и понятно. На «высокой» панели спидометр размещался слева, а на низкой, имел центральное расположение.

Все остальные показатели работы систем автомобиля на «низкой» панели были собраны в специальной блок с левой стороны, в виде специальных контрольных ламп.

Например, датчик давления масла, контроль заслонки карбюратора, функциональный знак « STOP », включение-выключение габаритов, и так далее. Высокую панель скомпоновали по-другому, спидометр и тахометр разместили по бокам, а в средней части расположились все остальные датчики и индикаторные лампы, выполняющие свои функции.

Также дополнительная лента индикаторов разместилась по низу панели приборов. Однако «высокую» панель не очень-то жаловали автомобилисты, так как в морозы она начинала греметь, да и печка с ней, работала гораздо хуже, чем с «низкой».

«Европанель» для ВАЗ 2109

Кроме того, с 1996 года, специально для модели ВАЗ 2108 была разработана более современная панель приборов, которую назвали «европанель». Естественно, что устанавливать ее, по крайней мере, в качестве опции, стали и на . Такой вариант панели имел трапециевидную форму, с закругленными краями, выглядел более эргономично и обтекаемо , а, следовательно, и более привлекательно.

Главенствующее место на «европанели» занимали тахометр и спидометр, а все остальные указатели и индикаторы, размещались вокруг, играя второстепенную роль, однако, ничуть не мешая водителю, считывать информацию друг с друга. Причем датчики проделанного расстояния, за сутки, и в целом, в таком варианте, уже имелись цифровые, как дань все более развивающемуся научно-техническому прогрессу.

Панель приборов на автомобилях ВАЗ моделей 2109 оснащена множественными значками и индикаторами, которые свидетельствуют о состоянии различных систем авто. Но далеко не всегда владельцы «девяток» знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этом материале мы расскажем все, что необходимо знать автовладельцу 2109 о приборной панели своего авто.

Читать еще:  Тюнинг детали лада гранта

Комбинация приборов

На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, неважно, будь то карбюраторы или инжекторы, оборудуются тремя типами электронных «приборок». Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого типа в отдельности.

«Низкая» панель

Начнем с низкого варианта. Подробная расшифровка схемы приведена в таблице.

Панель приборов ВАЗ-2109: низкая и высокая. Тюнинг панели приборов ВАЗ-2109

Панель приборов, устанавливаемая на автомобили ВАЗ девятого семейства, изготавливается из высокотехнологичного энергопоглощающего пластика толщиной в 3 миллиметра. Стоит отметить, что на данный момент различают несколько ВАЗовских «торпед». На конвейере после середины 90-х годов выпускалась «девятка», на которую устанавливалась высокая панель приборов ВАЗ-2109. До этого момента она была низкой. Как ни странно, последняя панель издавала гораздо меньше шума, чем та, которая монтировалась после нее. Но сегодня не об этом. В данной статье мы расскажем вам, как произвести тюнинг панели приборов ВАЗ-2109 и каким образом она демонтируется.

Дорабатываем подсветку

Наилучшим вариантом тюнинга данного элемента салона послужит доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло – в них свет расположен изнутри панели. Старые же «девятки» имели подсветку снаружи, что создавало некий эффект аскетичности. Да и смотрелась она не очень спортивно. Изменить ее расположение с внешнего на внутреннее вполне реально. Для этого вам понадобится светопропускающая накладка, провода и изолента.

Как дорабатывается подсветка панели приборов ВАЗ-2109? Для начала нам нужно будет извлечь панельку из автомобиля, предварительно обесточив бортовую сеть машины и раскрутив крепежные детали накладок. Об этом мы поговорим детально в разделе «Как снять панель приборов ВАЗ-2109 низкую и высокую». Для того чтобы свет с диодов попадал на накладку изнутри, необходимо проделать несколько вырезов на ее поверхности. Это можно сделать при помощи паяльника или раскаленного ножа.

Работа с деталями светодиодов

После проделывания отверстий можно переходить к самой подсветке. Она у нас будет расположена как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому с целью экономии делать ее мы будем самостоятельно.

Как мы уже отметили ранее, наша подсветка будет изготавливаться на основе обычной светодиодной ленты. Ее мы разрезаем на несколько равномерных кусочков. В итоге у нас должно получиться несколько дорожек с 3 диодами на каждой. Для равномерного освещения делаем из фольги отражатель. Для тахометра и спидометра нам потребуется 3 кусочка ленты. На остальные же элементы (шкала уровня топлива, температуры ОЖ и прочего) достаточно по одному кусочку.

Обратите внимание

Штатную подвеску не спешим выбрасывать, поскольку она будет освещать стрелки шкал приборов. Но и ее можно модернизировать. Для этого необходимо приклеить на место ламп светодиодную ленту. Многие автолюбители отмечают ее сильно яркое свечение, поэтому на диоды наклеиваем дополнительно тонировочную пленку. Если такой нет, можно воспользоваться черным маркером – результат будет тем же. При этом стандартный светофильтр остается на месте, а оттенок подсветки будет мягким и равномерным с бело-синим цветом.

Что делать далее?

Дальше готовую подсветку нужно подключить к контакту пластины лампы штатной подсветки. Не стоит забывать и о полярности – ее мы определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. При помощи него вы немного стабилизируете подачу напряжения.

О стрелках

На данном этапе наш щиток панели приборов ВАЗ-2109 практически доработан. Осталось лишь проверить работоспособность светодиодов и подать постоянное напряжение 12 В. Что же касается стрелок, то их нужно заново откалибровать, а лучше заменить специальными, которые подсвечиваются отдельной лампой, расположенной рядом с осью. В качестве альтернативы устанавливаются штатные детали со щитка «десятки», который тоже подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (низкая панель)

Согласно инструкции, для того чтобы полностью разобрать панельку, нам нужно проделать массу манипуляций. При этом работа выполняется в определенном порядке. Сначала демонтируются 3 ручки управления отопителем, затем устройство переключателя вентилятора и крепежные винты накладки центральной консоли. Далее от выключателя задних ПТФ отсоединяется колодка с проводами, один шнур выключателя «аварийки» и два от обогрева заднего стекла. После извлекается колодка с переключателя наружного освещения и подсветки прикуривателя.

Далее откручиваются 4 крепежных винта управляющей панели отопителя и 2 болта от козырька приборной доски. Затем сжимаются пружинные зажимы и вынимается корпус комбинации приборов из панели. Извлекается и тросик спидометра. Дальше вынимается белая колодка от комбинации приборов и шланг штуцера эконометра. От спидометра отсоединяется трос сброса показаний пробега. После вынимается красная колодка с проводами.

На следующем этапе разбирается гайка крепления гидрокорректора фар, подрулевые переключатели и сам руль. После установки ключа зажигания в положении «1» вынимается противоугонное устройство, а далее извлекается колодка с проводами от замка зажигания.

Как далее снять панель приборов ВАЗ-2109? После этого вынимается труба рулевой колонки вместе с зажиганием. Чтобы вытащить ручку с тяги, необходимо потянуть на себя «подсос». Далее вынимаются болты крепления тяг заслонок и сами элементы, держащие щиток с циферблатами с правой и левой стороны. Все, на этом этапе панель приборов ВАЗ-2109 (низкая) успешно извлечена! Установка всех элементов производится аналогично снятию, в обратном порядке.

Как снять панель приборов ВАЗ-2109 высокую?

Казалось бы, две одинаковые машины – ВАЗ 1994 и 1996 года выпуска. Однако конструкция их передней панели совершенно разная, поэтому и алгоритм демонтажа будет соответствующий.

Итак, с чего начинаются работы?

Демонтаж высокой панели приборов начинается со снятия декоративной накладки рулевого колеса. Далее необходимо открутить гайку крепления руля таким образом, чтобы лицевая ее часть была заподлицо с торцом вала колонки. Но не следует извлекать гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, а при резких движениях он, соскочив с креплений, может нанести большую травму.

Резкими ударами руки деталь сбивается с креплений и окончательно извлекается. Дальше откручиваются 6 болтов нижнего кожуха колонки. Последняя деталь вместе с облицовкой выключателя зажигания вынимается целиком наружу. Точно так же поступаем и с верхним кожухом. После этого с вала снимается основание и отсоединяются две колодки проводов от звукового сигнала. Затем по цепочке извлекаются шнуры от стеклоочистителя и омывателя лобового стекла, а также рычаг поворота и освещения.

После выдергивания «подсоса» вынимается ручка с тяги и извлекаются консоли панели приборов. Дальше вынимается патрон прикуривателя, пепельница, а также ручки переключателя вентилятора и управления отопителем (здесь можно попробовать поддеть их минусовой отверткой). После этого аналогичным образом снимается гидрокорректор, переключатели освещения и остальные элементы.

После того как дело дойдет до панели приборов, а тросик спидометра будет снят, извлекаем красные и белые колодки от комбинации приборов и бортовой системы контроля. Затем отсоединяем выключатель зажигания вместе с «массой», контрольную лампу открытия заслонки и направляющие тяги. Сами же винты крепления щитка расположены по обе стороны облицовки. После их извлечения панель приборов (ВАЗ-2109 «Самара») будет находиться в свободном от автомобиля положении.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
