Признаки неисправности бензонасоса ваз 2107 инжектор

Признаки неисправности бензонасоса

Бензонасос, это важнейший узел, который отвечает за подачу горючего в систему и поддержание нужного давления топлива. Что происходит, когда ломается бензонасос, каковы признаки неисправности бензонасоса и на что следует обращать внимание в таких ситуациях, обо всем этом расскажет данный материал.

Два вида бензонасосов

В старых, еще карбюраторных автомобилях, как правило, применялся механический бензонасос, но постепенно, его вытеснил электрический аналог. И сегодня авто с механическим бензиновым насосом встречаются крайне редко.

Расположен бензонасос в топливном баке и его основная задача организовать подачу бензина из бака в топливную систему автомобиля. Мало того, во многом, именно этот насос ответственен за поддержание нужного давления, во многом, но не во всем.

Симптомы неисправности бензонасоса

Бензонасос на ВАЗ

Собственно это скорее две стадии одной и той же неисправности, хотя бывает, что сбои в работе бензонасоса не ведут к его полному отказу. Особенно, когда эти сбои вызваны какими-то посторонними факторами. И так, бензонасос либо просто сбоит, либо вообще не работает. Вот это и есть все его поломки. Другое дело, что существует множество поломок других элементов, которые по своей симптоматике очень схожи с поломками бензонасоса.

Что касается признаков неисправности бензонасоса, то их может быть очень много, и как уже говорилось, они могут совпадать с симптомами неполадок в других узлах и системах авто. Поэтому, мы опишем, лишь самые распространенные и самые характерные из таких симптомов.

• автомобиль не заводится или часто глохнет;
• двигатель троит;
• посторонние шумы в работе двигателя;
• падения мощности двигателя;
• отсутствие характерного шума при работе бензонасоса;

Признаки весьма красноречивые, вот только не всегда удается понять, о чем они говорят. И здесь нам не обойтись без методов диагностики топливного насоса.

Читайте также: Машина дергается при разгоне — почему и что делать?.

Как определить неисправность бензонасоса

Как бы то ни было, но большинство признаков указывающих на неисправность бензонасоса могут свидетельствовать о неполадках в других системах и узлах машины. Троит автомобиль – может свечи, может зажигание, может какой-то датчик барахлит. Посторонние шумы в моторе – вообще могут быть вызваны разнообразными поломками. Даже когда мотор глохнет сразу же после запуска, грешить только на бензонасос не получится. К примеру, без показаний датчика положения коленвала, ЭБУ может остановить работу насоса, что является вполне себе штатной реакцией автомобиля на такую проблему. И даже снижение давления в системе, может быть вызвано нарушениями герметичности топливных магистралей, поломками перепускного клапана и другими сбоями.

Что можно сделать сразу же? В первую очередь, вы можете проверить работу бензонасоса перед запуском двигателя. Для этого, откройте крышку топливного бака и попросите кого-нибудь включить зажигание, не запуская стартер. В первые секунды после включения зажигания, вы должны услышать специфический шум работы бензонасоса. Если же он отсутствует, вероятнее всего, насос придется менять, хотя возможно, причина отказа в электроснабжении устройства.

Замер давления в топливной рампе, это еще один способ проверки бензонасоса. Нормальные показатели давления, как и правильную процедуру установки манометра, нужно смотреть в документации к вашему авто.

Чаще всего, в современных автомобилях при выходе из строя бензонасоса, производится его замена. Но спешить с этим не стоит. Возможно, причиной сбоев является не сам бензонасос, а например, фильтр грубой очистки, который попросту забился. В этом случае, поможет банальное очищение этой сеточки и ничего менять не понадобится. Так же стоит проверить проводку, предохранитель, а так же реле бензонасоса, возможно причина отказа устройства, кроется именно здесь. Опять-таки, проверка топливных магистралей, перепускного клапана, а то и самих форсунок, тоже будет не лишней.

Профилактика неисправностей бензонасоса

На что же обращать внимание, чтобы бензонасос ходил, как можно дольше? В первую очередь, это качество топлива и конечно же своевременная замена топливного фильтра. Если в бензине, который вы заливаете, будут содержаться различные посторонние включения, это скорее всего, негативно скажется на состоянии и сроке службы топливного насоса, и не только его. Поэтому, не стоить экономить на качестве горючего, так как подобная экономия потом выливается в очень солидные траты на ремонт автомобиля.

Следите за уровнем топлива в баке. Дело в том, что охлаждается бензонасос от того же самого бензина, который он накачивает. Соответственно, если топлива мало, или же насос работает вхолостую, он может перегреваться и поэтому, выходить из строя. Так же знающие люди, советуют чистить бензобак в положенное время и не пренебрегать этой процедурой. Вот, пожалуй и вся профилактика проблем с бензонасосом.

Читайте также: Почему плавают обороты на холостом ходу.

Видео на тему

5 признаков поломки бензонасоса

Практически все современные автомобили оснащены электрическими топливными насосами. Поломка этих относительно простых и недорогих устройств приводит к серьёзным неприятностям в пути: двигатель перестаёт устойчиво работать и запускаться, глохнет на ходу, а то и вовсе полностью отказывается функционировать без видимых на то причин. Казалось бы, топливо есть, искра есть, но машина ехать отказывается. Чтобы не попасть впросак в дороге, рекомендуем ознакомиться с нашими рекомендациями по выявлению этой распространённой неисправности. Продвинутые автомобилисты смогут не только быстро обнаружить поломку, но и, возможно, самостоятельно справиться с ней в полевых условиях.

Что такое бензонасос

Нетрудно догадаться, что бензонасос нужен для того, чтобы подавать топливо, находящееся в баке автомобиля, в двигатель внутреннего сгорания. Но это далеко не единственная его задача. В современных инжекторных системах он также поддерживает определённое давление в топливной рампе, без которого невозможна нормальная работа двигателя. На некоторых транспортных средствах устанавливается не один, а целых два насоса — один в бензобаке, а второй — на топливной рампе: первый перекачивает топливо из бака в подводящую магистраль, а второй поддерживает внутри неё постоянное давление, необходимое для работы топливных форсунок. Бензонасос должен прокачивать определённый объём топлива и при этом поддерживать достаточно высокое давление в системе питания.

Виды бензонасосов

Сразу оговоримся, что это далеко не единственный тип топливных насосов. До середины 70-х (а в Советском Союзе и России вплоть до 2000-х годов) были широко распространены карбюраторные автомобили с механическим бензонасосом, который находился непосредственно на двигателе и приводился в движение механически — от кулачка распредвала посредством толкателя. Нажимая на рычажок с определённым интервалом (в зависимости от оборотов двигателя), толкатель накачивал топливо в карбюратор. Большого давления, как вы уже догадались, в такой системе не было, равно как и надобности в нём. С появлением инжекторной (впрысковой) системы механические бензонасосы канули в Лету, уступив своё место высокопроизводительным электрическим агрегатам. Если первые могли накачивать топливо под давлением 0,3-0,5 атмосферы, то вторые в среднем выдают все три.

Как работает электробензонасос

Для постоянного поддержания правильного давления в топливной рампе электробензонасос должен работать всегда, когда включено зажигание. Именно от него зависит бесперебойная подача топлива в камеры сгорания мотора.

Как только вы садитесь в автомобиль и поворачиваете ключ в замке зажигания, этот агрегат моментально включается в работу — ещё до того, как начнёт прокручиваться стартер. Когда вы глушите двигатель, отключается и бензонасос — это обеспечивает безопасность в нештатных ситуациях и при ДТП. Лишнее топливо стравливается обратно в бак через специальный перепускной клапан.

Имея заданное давление в топливной рампе, несложно дозировать подачу топлива в каждый конкретный цилиндр: в нужный момент «мозги» автомобиля подают команду на ту или иную форсунку, её электромагнитный клапан открывается на несколько миллисекунд, и топливо самотёком поступает в камеру сгорания через крошечные отверстия. Всё, что нужно ЭБУ автомобиля, — рассчитать время, в течение которого клапан форсунки должен находиться в открытом состоянии. При падении давления в рампе подача топлива нарушается, что приводит к многочисленным проблемам, о которых мы расскажем ниже.

Устройство

Электробензонасос большинства гражданских легковых автомобилей располагается непосредственно в баке и представляет собой небольшой пластиковый цилиндр с выносным поплавком. Он погружается в толщу бензина, которым и охлаждается в процессе работы. Добраться до этого агрегата можно, предварительно сложив заднее сиденье, а на некоторых машинах — через багажник. Для этого требуется отключение электрического разъёма и пары шлангов, а также (иногда) специальный ключ, которым можно отвернуть крепящую насос гайку.

По принципу работы электробензонасосы делятся на три вида — роторно-роликовые, шестерёнчатые и центробежные (турбинные). Именно последние наиболее распространены на данный момент. Подача топлива осуществляется ими за счёт крыльчатки с большим количеством лопастей, помещённых в специальную камеру. При вращении крыльчатки возникают завихрения, засасывающие бензин и сжимающие его. Таким образом создаётся давление в топливной магистрали.

Симптомы неисправности

А теперь перейдём к главному — симптомам, которые могут свидетельствовать о поломке бензонасоса на вашем автомобиле.

1. Потеря мощности

Одним из первых и основных симптомов приближающейся кончины топливного насоса является частичная потеря мощности. Автомобиль перестаёт адекватно реагировать на работу педалью акселератора, подёргивается, теряет ход, внезапно начинает замедляться. Это является прямым следствием недостаточного давления топлива в рампе. Насос может ещё работать, но не развивать необходимого давления — его мощности оказывается недостаточно, особенно в режиме движения в гору и на высоких оборотах вращения коленчатого вала.

2. Подтраивание двигателя, вибрации, нестабильные обороты

В тех же самых случаях могут наблюдаться подтраивание и сильные вибрации мотора. Обороты начинают плавать из-за топливной недостачи. Это может быть следствием нарушения электрических контактов или износа компонентов самого насоса. При этом нередко неисправность носит «плавающий» характер.

3. Изменение тональности работы мотора

Обычно такой симптом наблюдается в режиме прогрева двигателя: мотор время от времени меняет тональность звучания, а потом звук нормализуется. При этом не заметно какого-либо троения или перебоев в работе. Это ранняя стадия надвигающейся беды.

4. Шум или гул из бензобака

В особо запущенных случаях бензонасос напомнит о себе неприятными звуками — писками, скрипами и даже гулом. Все они свидетельствуют о серьёзных неприятностях и сильном механическом износе элементов насоса, либо о сильном загрязнении фильтрующей сетки. Особенно часто такая неисправность возникает на машинах, переведённых на газ: бензонасос работает на них всегда, вне зависимости от используемого топлива — он просто прокачивает через себя бензин и возвращает его обратно в бак.

5. Неуверенный запуск

Ну и последний, наиболее тревожный симптом — неуверенный пуск мотора. Это крайняя стадия, требующая немедленного вмешательства специалистов. При попытке запуска двигателя приходится подолгу крутить стартером коленчатый вал, прежде чем насос накачает топливо. Автомобиль заводится одинаково плохо и при холодном, и при горячем двигателе.

Про бензонасос на ВАЗ2107 инжектор

Если двигатель автомобиля не запускается, то причинами таких последствий могут служить различные факторы. Одним из таковых факторов может быть бензонасос, основным предназначением которого является перекачивание бензина в двигатель из бензобака. На автомобиле ВАЗ 2107 инжектор, бензонасос гораздо более надежен чем на карбюраторных автомобилях. Несмотря на это, даже на инжекторных автомобилях бензонасос способен выходить из строя.

Что представляет собой рассматриваемое устройство

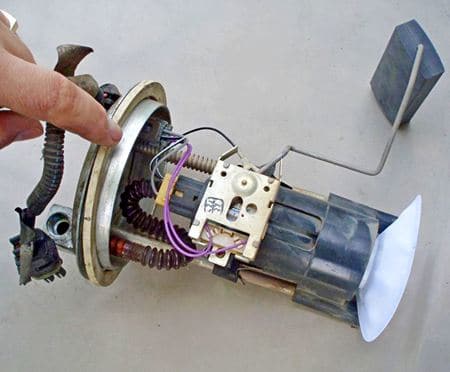

Топливный насос на автомобиле ВАЗ 2107 инжектор представлен в виде электрического моторчика с помпой, который осуществляет перекачивание бензина из бака.

В конструкции насоса имеется электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена из ротора, щеток и коллектора, которые постоянно находятся в бензине. Многие подумают, что такая система питания автомобиля ВАЗ-2107 инжектор является довольно опасной, однако не все так просто.

Искра и бензин – это опасное соединение, которое может привести не только к возгоранию, но и взрыву. Так бы и происходило, ведь в электродвигателе бензонасоса возникает искрение, если бы не тот факт, что бензин относится к той категории жидкостей, которые не проводят электрический ток. Помимо этого, бензин не горит, если отсутствует воздух, а топливная цепь является исключительно замкнутой. Таким образом, представлена конструкция электробензонасоса на автомобиле ВАЗ 2107.

О том, где находится бензонасос ВАЗ 2107 инжектор, владельцы автомобиля узнают только тогда, когда возникает подозрение на его неисправность. На карбюраторных семерках данное устройство располагается в подкапотном пространстве недалеко от двигателя. Многие могут подумать, что на инжекторных семерках данное устройство находится там же, однако нет. Располагается устройство непосредственно в бензобаке автомобиля, что упрощает систему перекачивания топлива. Если открыть багажник и поднять коврик, то можно увидеть его выходные трубки. Такое расположение рассматриваемого устройства упростила процесс перекачивания топлива, но тем самым усложнила доступ и замену изделия при выходе его из строя.

Принцип действия устройства достаточно прост. После поворота ключа зажигания на клеммы электродвигателя подается питание, в результате чего насос закачивает бензин в систему до создания определенного давления. Когда давление будет создано, можно осуществлять запуск двигателя. Когда запуск ДВС произошел, то бензонасос продолжает функционировать на протяжении всего периода работы мотора, поддерживая при этом давление в топливной системе. После того, как двигатель будет заглушен, то давление в системе держится некоторое время на протяжении нескольких минут, после чего, если не произошло повторного запуска мотора, то оно снижается.

Причины неисправностей и их диагностика

Чтобы выяснить причину неисправности бензонасоса, потребуется обратить внимание на характерные признаки. В таком случае выполняется диагностика рассматриваемого устройства. Самый простой способ того, как проверить бензонасос ВАЗ 2107 инжектор – это включить зажигание и прислушаться на наличие характерного шума. Если бензонасос не качает топливо, то в области бензобака не будет слышно характерного жужжания. Причинами могут быть разнообразными:

• Неисправность предохранителя. Для этого замените предохранитель и проверьте, начало ли функционировать устройство.
• Неисправное реле. При неисправном реле на клеммы электромотора не будет поступать напряжение, а значит, и устройство не будет функционировать.
• Повреждение в цепи питания электромотора. Нужно провести проверку целостности проводки. Возможно повреждена проводка к бензонасосу или отсутствует контакт массы.
• Неисправность электромотора. Необходимо осуществить проверку изделия путем извлечения его из бензобака.
• Неисправность помпы. Моторчик будет работать, но в систему не будет подаваться топливо.
• Засорение фильтра.
• Неисправность ЭБУ. Нельзя также исключать неисправность блока управления.

Если неисправен электромотор, то питание на него будет подаваться, но устройство не будет функционировать, при этом вы не услышите характерного жужжания в области бензобака.

Оценка состояния и работоспособности составляющих частей осуществляется путем проверки наличия напряжения на клеммах электромотора. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого электромотора.

Проверка давления в системе питания инжекторного двигателя автомобиля ВАЗ 2107 осуществляется при помощи манометра. На манометре следует закрепить маслобензостойкий шланг диаметром 12 мм с помощью хомута. Второй конец шланга закрепляется на рампе штуцера бензонасоса. Предварительно осуществляется снятие пробки штуцера и вывинчивание золотника. Таким образом, можно оценить выдаваемое давление на форсунки автомобиле ВАЗ 2107. При этом давление на манометре должно равняться 3 атмосферам.

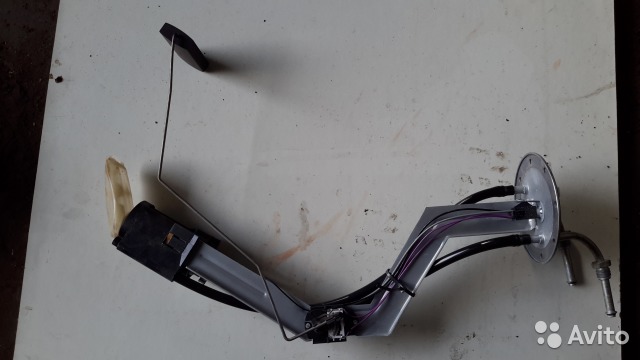

Пора менять бензонасос

Ремонт бензонасоса ВАЗ-2107 не осуществляется, так как изделие является неразборным и подлежит замене. Прежде чем прибегать к замене, требуется убедиться в том, что действительно неисправно устройство перекачки топлива, а не другие элементы.

Важно знать! Некоторые умельцы проводят ремонт изделий самостоятельно, осуществляя их аккуратное вскрытие. Делать этого не рекомендуется, так как слишком велики риски возгорания топлива.

Самые распространенные причины выхода из строя электробензонасоса:

• Использование некачественного топлива.
• Отсутствие периодической очистки топливной сеточки.
• Продолжительное поддержание в бензобаке минимального количества топлива. Если бензонасос будет часто захватывать воздух, то это ускорит его выход из строя в несколько раз.

Перед тем как осуществить замену бензонасоса, требуется сбросить давление в топливной системе. Для этого следует откинуть клемму от устройства, после чего запустить двигатель. Такая процедура проводится в случае, если бензонасос до замены качает топливо, если же нет, то давление в системе будет отсутствовать.

Процесс замены изделия осуществляется следующим образом:

1. Во избежание возникновения КЗ, требуется откинуть от АКБ клемму «минус».
2. Вывинтить 4 самореза, при помощи которых зафиксирована накладка бензобака. Удалить накладку.
3. При помощи ключа на «10» вывинтить болт крепления хомута, тем самым освобождая бак и обеспечивая доступ к насосу.
4. Вывинтить штуцера трубок при помощи ключа на «17».
5. Извлечь колодку питания.
6. Вывинтить все 8 гаек, при помощи которых осуществляется фиксирование изделия. Потребуется воспользоваться ключом на «7».
7. Аккуратно извлечь крышку вместе с основным изделием и поплавком датчика уровня топлива. Если снять насос не получается, то следует воспользоваться плоской отверткой.
8. Извлекается приемный мешочек или сеточка грубой очистки.

При установке нового изделия важно убедиться в том, чтобы состояние резиновой прокладки было надлежащим, в противном случае, ее следует заменить. Устанавливается деталь в отверстие бака, после чего процесс сборки выполняется в порядке обратном снятию. В окончании требуется проверить функционирование изделия. Для этого запускается мотор, после чего проверяется герметичность всех соединений топливной системы.

Проверка бензонасоса

Причины неисправности бензонасосов не всегда одинаковы, да и сами устройства могут быть электрическими и механическими. Диагностика работоспособности этих типов имеет отличия, поэтому мы рассмотрим способы проверки работы бензонасосов отдельно. Тем не менее работу бензонасоса можно проверить максимум в 7 этапов.

Необходимость проверки бензонасоса появляется при следующих признаках неисправности:

• заглох двигатель;
• автомобиль двигается неравномерно, рывками;
• двигатель на холостом ходу работает нестабильно, не запускается;
• имеются «плавающие» обороты;
• усиливающийся шум, свист при движении авто.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

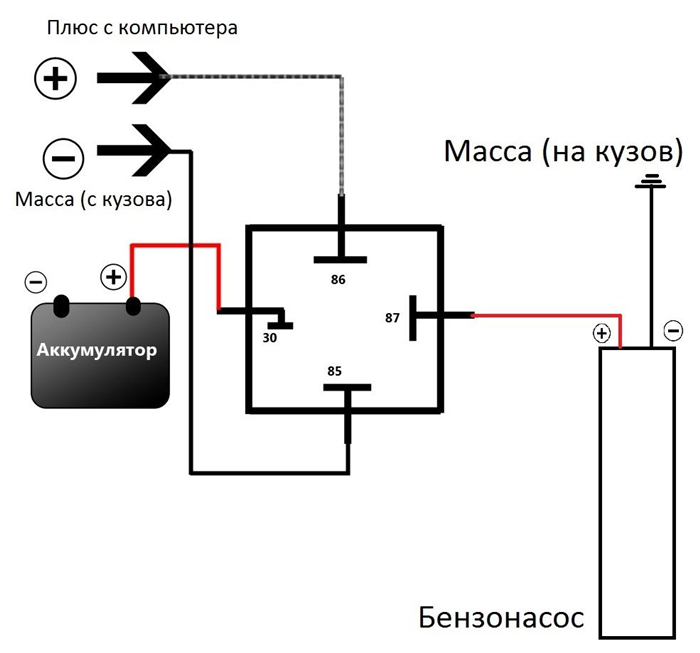

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Проверка и чистка обратного клапана

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

3 способ. Сочетает в себе и диагностику, и чистку обратного клапана одновременно. Снимите и осмотрите его — засорение, требующее зачистки, видно невооруженным взглядом. Продуть клапан можно и плотной струей воздуха, но лучше пропустить через него воду под напором. Таким образом вы совместите проверку клапана с его чисткой. Если же и после этого клапан не работает, нужна его замена.

Этап 7. Проверка давления

Чтобы диагностика позволяла верно определить показатели давления, нужно сбросить начальное давление топлива, отключив предохранитель бензонасоса.

Проверка манометром как качает бензонасос

Как проверить бензонасос манометром

Проверить бензонасос манометром на исправность можно так: подключаем устройство к топливной рампе. Вывод — через кромку капота на лобовое стекло, где устанавливаем устройство надежно.

Фиксируем замеры в:

Статичном положении. Поворачиваем ключ зажигания и смотрим на показания манометра, они не должны превышать 3,7 атм.

Динамике. Включаем третью передачу (скорость около 50 км/ч), наблюдая за данными манометра. При движении, если проблема в давлении, показатели будут либо ниже 3 атм., либо выше 3,7 атм.

Низкое давление в топливной системе может быть следствием утечки топлива. Пропуск горючего покажет снижение давления ниже 1,6 атм. Место неисправности: форсунка или регулятор топлива.

Следует заметить, что, при всей схожести (принцип работы, предназначение), способы диагностики бензонасоса механического отличаются, а в чем, — рассмотрим подробнее ниже.

Проверка бензонасоса карбюраторного авто (механический)

Механический бензонасос — схема

Чтобы проверить работоспособность бензонасоса, следует:

1. Снять топливный шланг с впускного штуцера карбюратора.
2. Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Подытожим:

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.
