Проводка панели ваз 2109 инжектор

Содержание

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

Схема ВАЗ-2109 старые версии

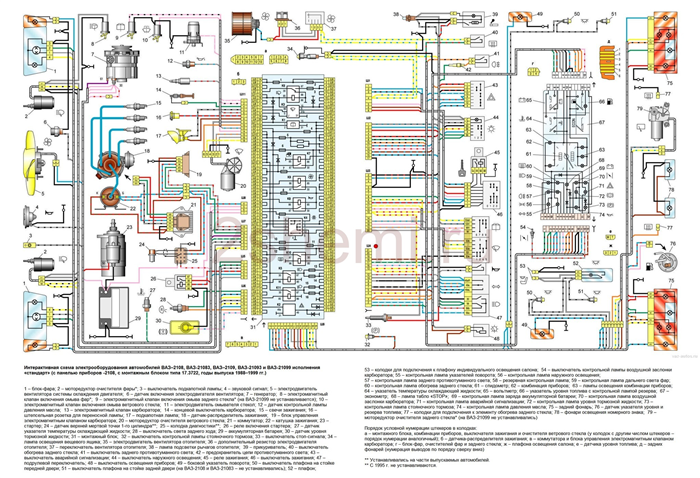

Схема ВАЗ-2109 новые версии

Тут нет датчика износа тормозных колодок (раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках).

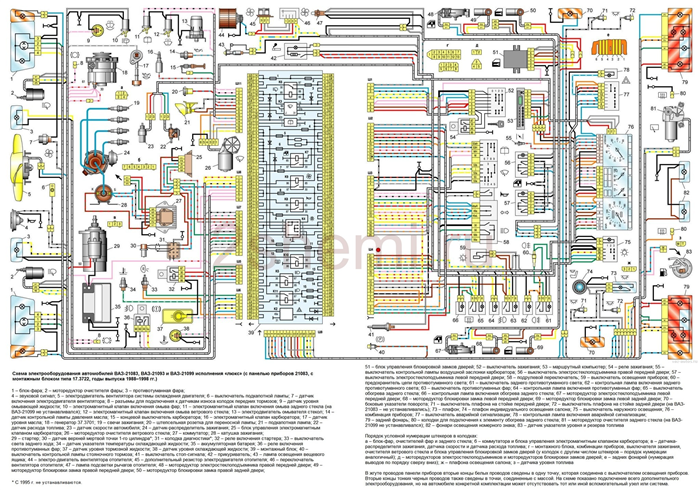

Схема ВАЗ-2109, 21099 «люкс»

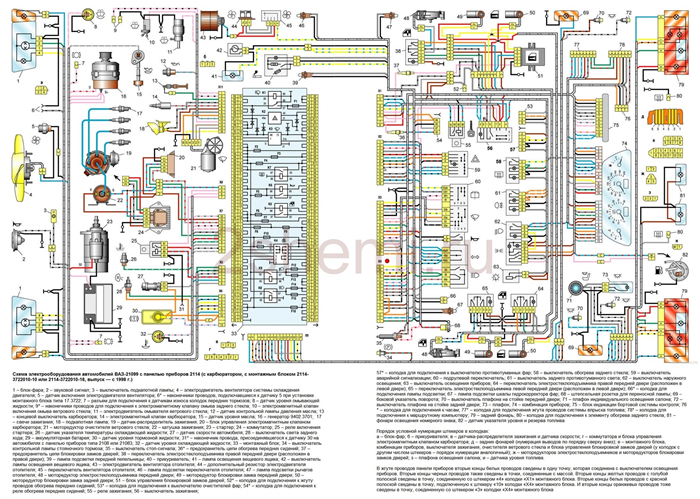

Схема ВАЗ-21099 с европанелью

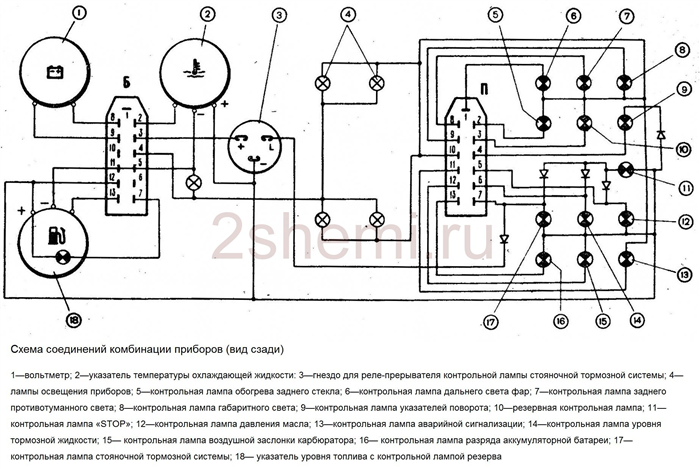

Схема комбинации приборов для низкой панели

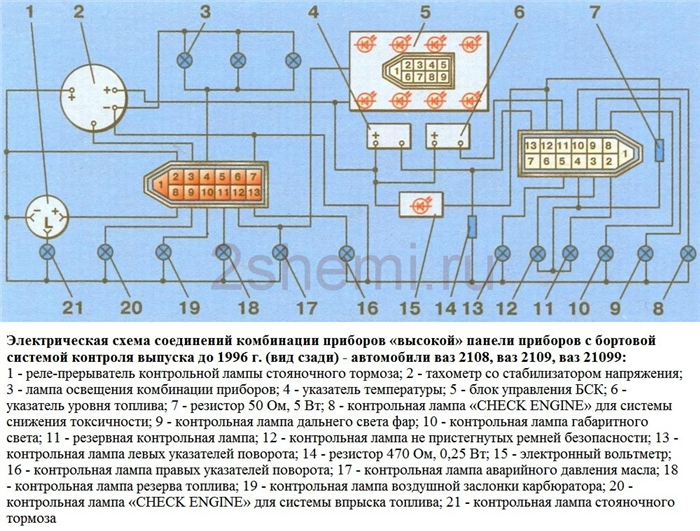

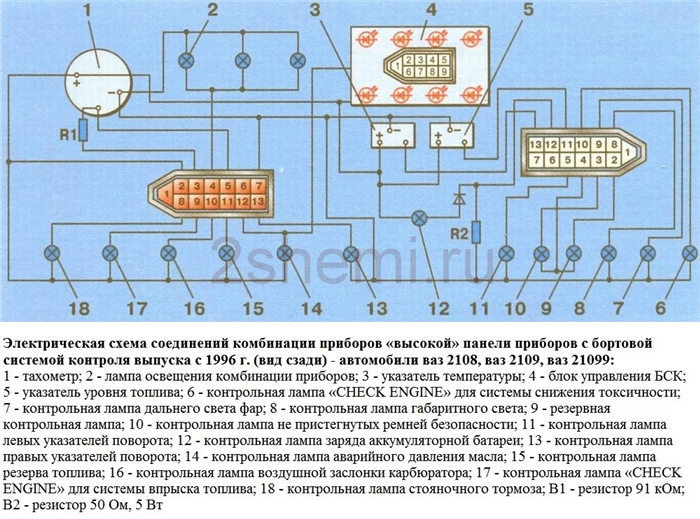

Схемы комбинаций приборов для высокой панели

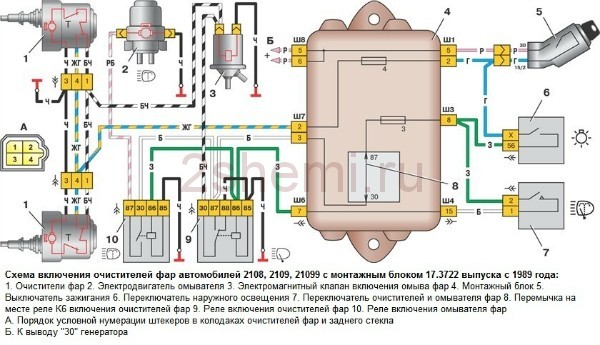

Схема подключения фароочистителей

Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года

Электрооборудование с роторным двигателем

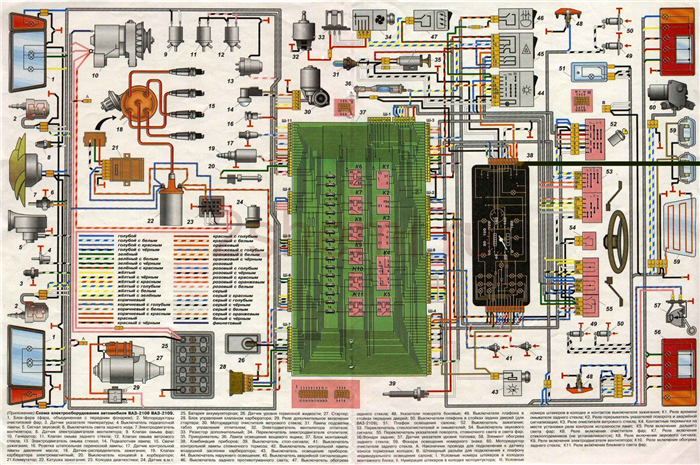

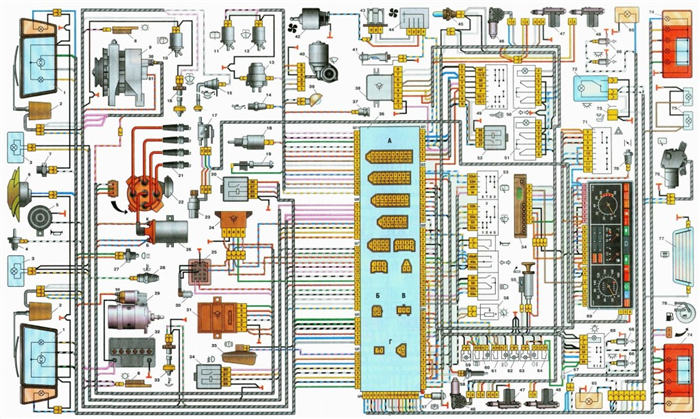

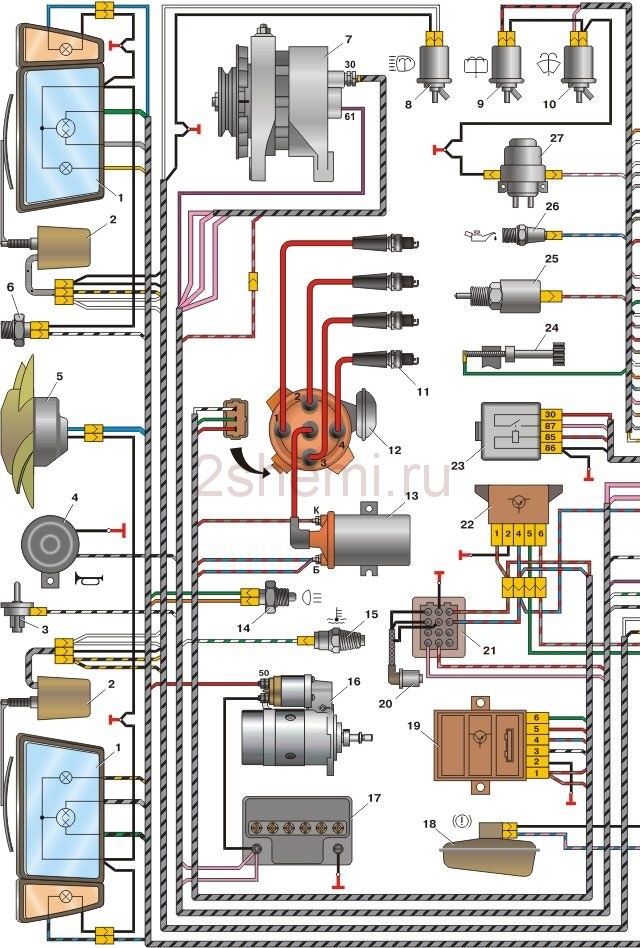

Схема проводки ВАЗ-2109 карбюратор

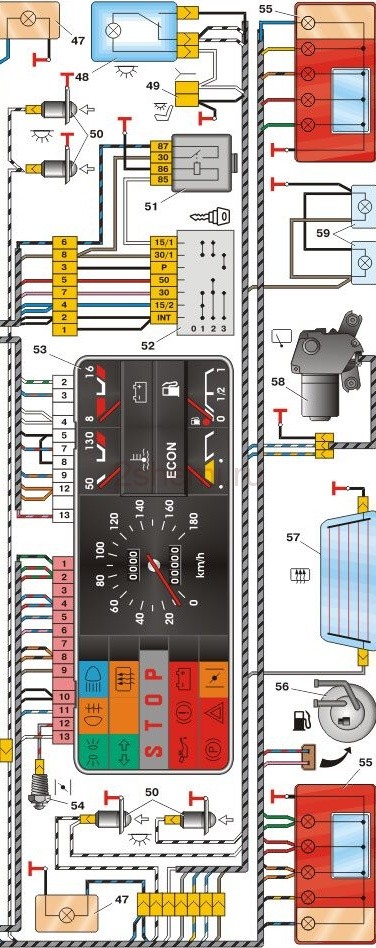

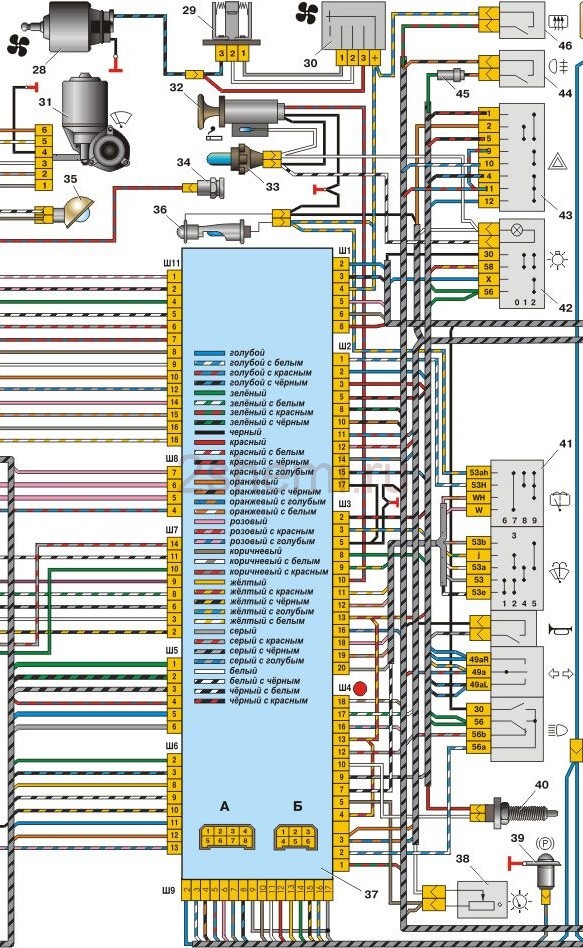

  1. Головная фара.
  2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
  3. Концевой переключатель для питания лампы освещения моторного отсека.
  4. Клаксон.
  5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
  6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
  7. Генератор переменного тока.
  8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
  9. Клапан подачи жидкости на стекло пятой двери.
  10. Клапан подачи жидкости на переднее стекло.
  11. Свечи системы зажигания.
  12. Датчик Холла, служащий для распределения импульсов зажигания.
  13. Катушка.
  14. Концевой выключатель огней включенной передачи заднего хода.
  15. Измеритель температуры жидкости в системе охлаждения.
  16. Стартер.
  17. Аккумуляторная батарея.
  18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
  19. Коммутатор, управляющий системой зажигания.
  20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
  21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
  22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
  23. Блок контактов включения стартера.
  24. Концевой переключатель на карбюраторе.
  25. Клапан экономайзера.
  26. Датчик, сигнализирующий об аварийном снижении давления масла.
  27. Привод насоса омывателя.
  28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
  29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
  30. Переключатель скоростей.
  31. Привод очистителя ветрового стекла.
  32. Прикуриватель.
  33. Система подсветки рычажков регулировки параметров работы отопителя.
  34. Розетка для дополнительного оборудования.
  35. Лампа вспомогательного освещения моторного отсека.
  36. Система подсветки перчаточного ящика на панели приборов.
  37. Монтажный блок реле и плавких вставок.
  38. Переключатель освещения панели приборов.
  39. Концевик лампы стояночного тормоза.
  40. Концевик ламп торможения.
  41. Блок рычагов подрулевого переключателя.
  42. Переключатель ламп наружного света.
  43. Переключатель аварийной сигнализации.
  44. Включение задней противотуманной фары.
  45. Биметаллический предохранитель противотуманной фары.
  46. Переключатель обогрева стекла на пятой двери.
  47. Повторители поворотов на передних крыльях.
  48. Центральный плафон салонной подсветки.
  49. Индивидуальный плафон подсветки.
  50. Переключатели работы подсветки на средних стойках.
  51. Коммутационный блок зажигания.
  52. Замок зажигания.
  53. Комбинация приборов «низкого» типа.
  54. Концевик «подсоса» на карбюраторе.
  55. Задние фонари.
  56. Измеритель уровня топлива в баке.
  57. Обогрев стекла.
  58. Привод заднего дворника.
  59. Два плафона подсветки номера.

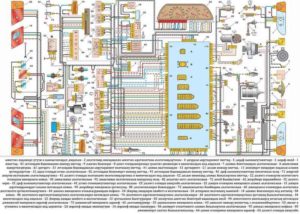

Электросхема ВАЗ-2109 карбюратор — полный вид:

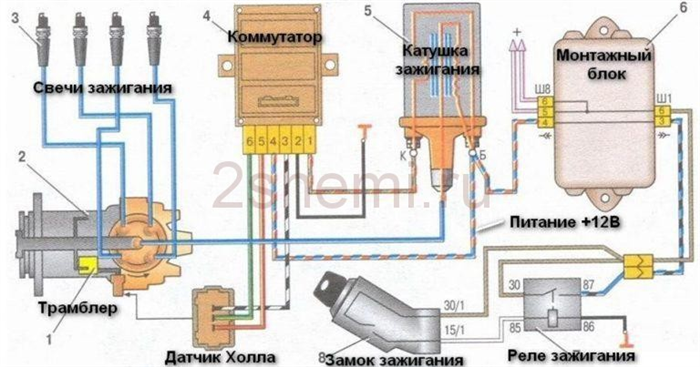

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Характерная для девятки поломка блока управления электроникой возникает из-за того, что корпус пропускает воду, пыль и влагу в виде конденсата. Завод предусмотрел крошечную канавку для стока воды из корпуса, но она постоянно забивается, корпус наполняется водой, и блок управления медленно выходит из строя.

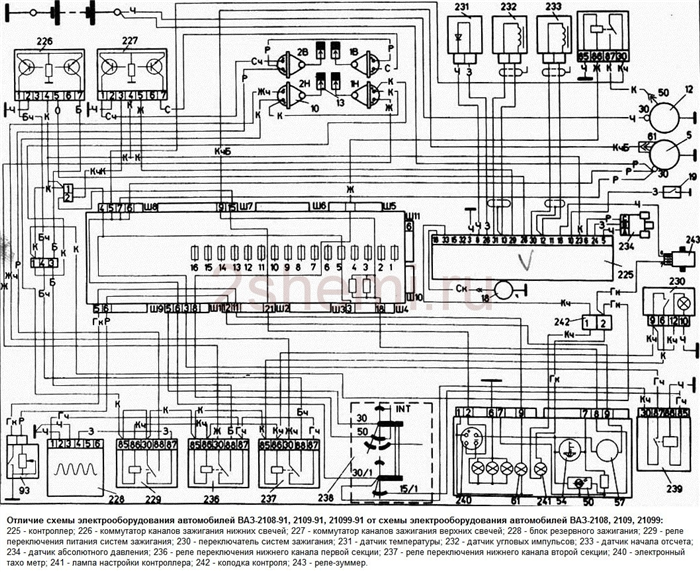

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

  1. ДПДЗ (датчик положения дроссельной заслонки);
  2. ДПКВ (датчик положения коленчатого вала);
  3. ДТ (датчик температуры);
  4. ДСА (датчик скорости автомобиля);
  5. Клапан продувки адсорбера;
  6. ДМРВ (датчик массового расхода воздуха);
  7. ДД (датчик детонации) и другие.
Читать еще:  Светодиодные фонари ваз 2114 своими руками

Слабое место жгутов — силовая проводка на нижней полке радиатора, что постоянно подвергается воздействию высоких температур и в этом месте она никак не защищена от воды и грязи. Другая проблема — жгут под ковриком рядом с сиденьем водителя. Там постоянно накапливается влага, а чтобы ее удалить, нужно просушивать пол, неизбежно дергая этот жгут.

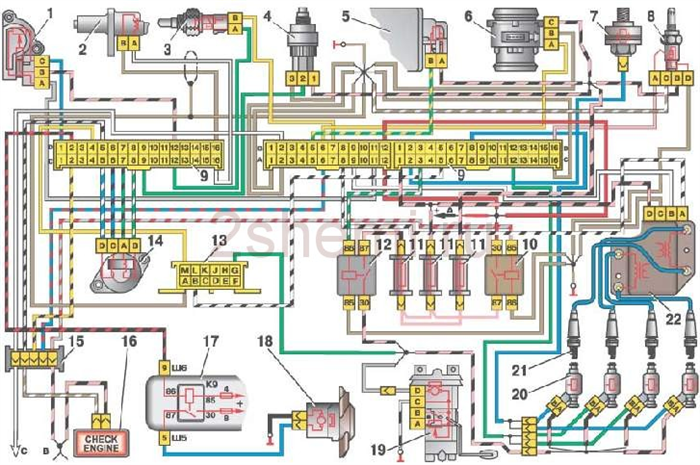

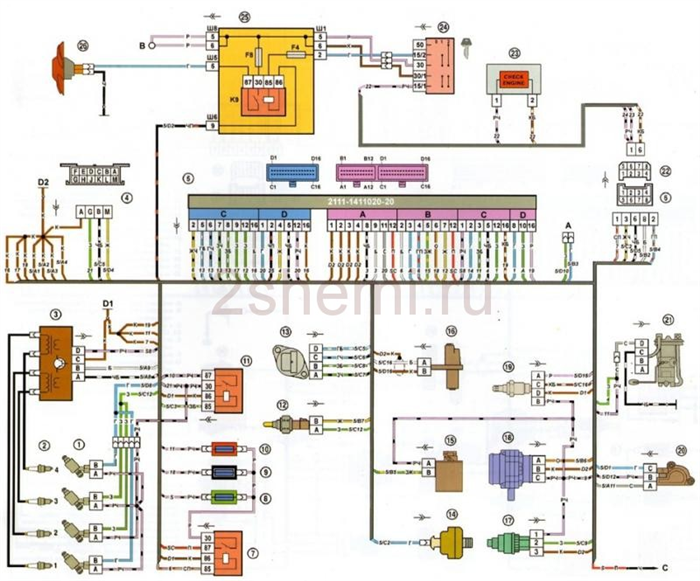

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

  • 1 — система форсунок;
  • 2 — свечи;
  • 3 — управляющий модуль зажигания;
  • 4 — диагностический разъем;
  • 5 — контроллер Дженерал Моторс или Январь;
  • 6 — разъем для подключения комбинации приборов;
  • 7 — главное реле системы;
  • 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
  • 9 — защита цепей датчиков замера скорости и расходомера воздуха;
  • 10 — защита питания насоса подачи топлива;
  • 11 — контроллер бензонасоса;
  • 12 — измеритель температуры двигателя;
  • 13 — система холостого хода;
  • 14 — измеритель детонации;
  • 15 — система продувки емкости для улавливания паров топлива;
  • 16 — измеритель положения коленчатого вала;
  • 17 — измеритель скорости;
  • 18 — измеритель расхода воздуха;
  • 19 — лямбда-зонд;
  • 20 — измеритель угла положения дроссельной заслонки;
  • 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
  • 22 — подключение системы зажигания;
  • 23 — контрольная лампа;
  • 24 — замок зажигания;
  • 25 — коммутационный блок;
  • 26 — вентилятор охлаждения радиатора.

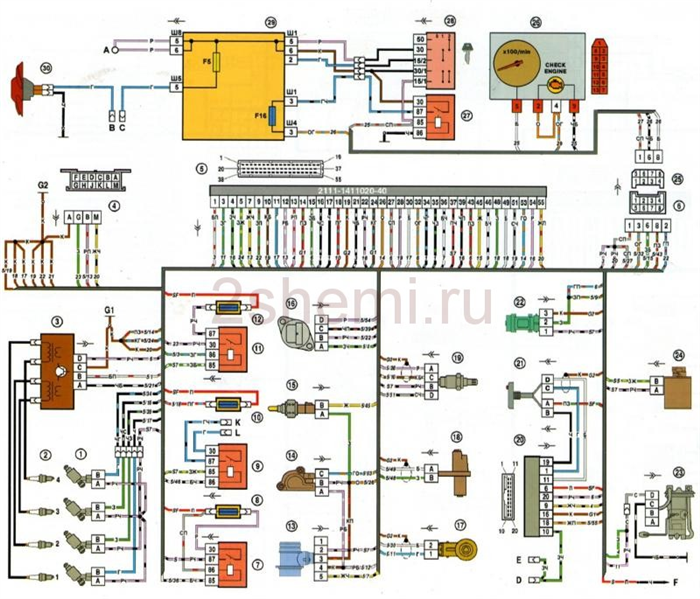

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

  • 1 — четыре форсунки;
  • 2 — свечи 2109;
  • 3 — модуль распределения зажигания;
  • 4 — диагностический разъем, выведенный в салон автомобиля;
  • 5 — разъем контроллера Бош;
  • 6 — разъем комбинации ламп и приборов;
  • 7 — основной коммутационный прибор системы;
  • 8 — плавкая вставка основного прибора;
  • 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
  • 10 — предохранитель контроллера вентилятора;
  • 11 — управляющее реле бензонасоса;
  • 12 — предохранитель электропроводки бензонасоса;
  • 13 — датчик замера расхода воздуха на впуске;
  • 14 — датчик угла открытия дросселя;
  • 15 — измеритель температуры двигателя;
  • 16 — регулятор параметров холостого хода;
  • 17 — датчик замера детонации в цилиндрах;
  • 18 — датчик положения коленчатого вала;
  • 19 — лямбда-зонд;
  • 20 — блок управления иммобилайзером;
  • 21 — индикатор состояния иммобилайзера;
  • 22 — датчик замера скорости;
  • 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
  • 24 — клапан продувки системы улавливания паров бензина;
  • 25 — разъем косы системы зажигания;
  • 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
  • 27 — реле запуска системы зажигания;
  • 28 — замок;
  • 29 — монтажный и коммутационный блок;
  • 30 — вентилятор системы охлаждения.

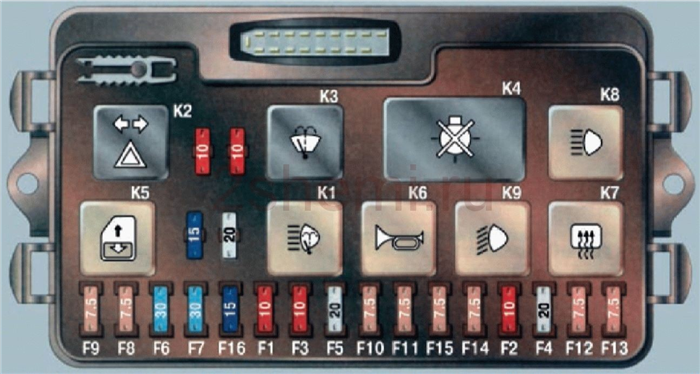

Схема блока реле и предохранителей 2109

Блоки предохранителей не зависят от используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска авто. То есть монтажные блоки у карбюратора и инжектора одинаковые. Блок предохранителей ВАЗ 2109-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

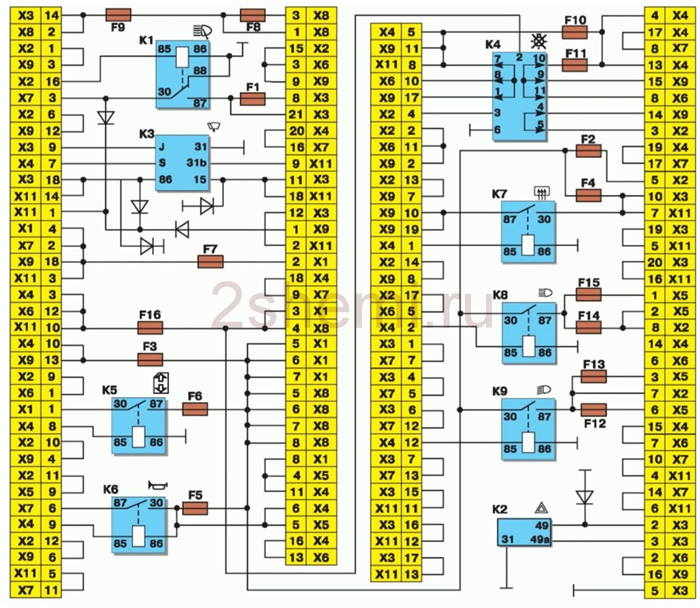

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

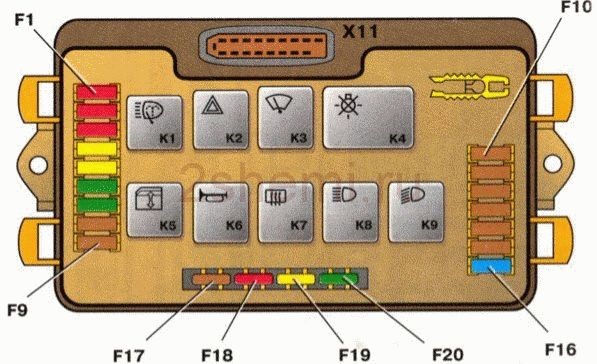

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей.

Описание электросхемы ВАЗ-2109 инжектор

ВАЗ-2109 8 клапанов в первую очередь следует рассматривать как технику, которая нуждается в постоянном контроле и осмотре технического состояния. Если владелец авто самостоятельно обслуживает своего железного четырехколесного друга, то он обязательно должен знать, как работают все автомобильные комплектующие, включая и электронные элементы. Именно электронные комплектующие в инжекторе ВАЗ-2109 обеспечивают бесперебойную работу двигателя, и если хоть какой-то элемент выйдет из строя, машина не сможет справляться со своими основными обязанностями. Понять принцип работы системы управления двигателя и выявить причину неисправности в ней довольно просто, если владелец авто ознакомится с электросхемой для инжектора ВАЗ-2109.

Какие помогает решать задачи электрическая схема

Электросхема для ВАЗ-2109 инжектор, конечно, в несколько раз сложнее, чем для карбюраторных машин. Впрочем, это вовсе не удивляет, ведь в модели с распределенным впрыском топлива встроены многочисленные электронные устройства, которые, к сожалению, могут выйти из строя. Интерактивная схема помогает решить немало задач:

  • предоставляет водителю информацию о функциональности всех электронных устройств;
  • передает управляющий импульс к электронным элементам;
  • выступает в роли электрической защиты для всех электронных устройств;
  • защищает систему от короткого замыкания.

Виды электросхем

Существует несколько вариантов схем для контроля состояния электрического оборудования ВАЗ-2109:

  1. С «высокой панелью». Данная схема рассматривается как самая интерактивная и актуальная. В ней предусматривается дополнительная схема, которая предназначается для автомобильного монтажного блока.
  2. С «низкой панелью». Такая схема используется для выявления неисправности в монтажном автомобильном блоке.
  3. С «европанелью». Данный вариант схем предусматривает полную информацию как для внутренней схемы, так и для монтажного блока. Включает в себя также схему, которая помогает подключить европанель, то есть электрических устройств и приборов, созданных по типу «евро».

Как передается сигнал

От электронного блока по специальным проводам, которые окрашены в разные цвета, передается сигнал в систему, контролирующую функциональность двигателя.

Благодаря разной цветовой маркировке проводов, водитель может разобраться в устройстве электросхемы и найти именно тот провод, который необходим для решения той или иной задачи. Чтобы передача электрического сигнала была качественной и бесперебойной, необходимо сделать следующее:

  • использовать провода с подходящим сечением;
  • следить за сопротивлением контактов, которое должно быть минимальным, для съемных соединений;
  • контролировать целостность изоляции электрических проводников.
Читать еще:  Задняя независимая подвеска на ваз классику

На работу двигателя инжектор ВАЗ-2109, а также на его динамические характеристики в первую очередь влияет состояние электропроводки, следовательно, за ней нужно постоянно и тщательно следить.

Ознакомившись с интеллектуальной цветной электросхемой, даже без наличия специального измерительного прибора, можно довольно просто самостоятельно найти неисправность в электропроводке, причем даже самую незначительную. К примеру:

  • выяснить, из-за чего перестало работать зажигание;
  • определить, почему не включается стартер;
  • из-за чего у генератора недостает напряжения;
  • что привело к поломке отопительной системы.

Если сечение проводника уменьшится, это приведет к ухудшению передаваемого электросигнала, что в дальнейшем поднимет и температурный показатель. Иногда внешний осмотр не поможет выявить нарушение целостности жил, и только глубокий осмотр поможет выявить такое разрушение. Целостность проводки нарушается из-за окисления контактов, а так как такой процесс неизбежен при эксплуатации машин – это значит, что их периодически необходимо чистить.

Если электросигнал будет подаваться в искаженном виде, то сбой в работе станет ощущаться во всей системе инжектора ВАЗ-2109.

Дополнительные советы от профессионалов

Принимая ко вниманию некоторые советы и рекомендации, предоставленные профессионалами, можно самостоятельно продлить срок службы автомобильной проводки:

  • автовладельцы обязательно должны периодически осматривать внешнее состояние изоляции и всех разъемов, заглянув для этого под капот своего авто;
  • если при осмотре будет обнаружен незначительный дефект, поврежденный провод обязательно нужно заменить, чтобы не допустить короткого замыкания. Если надлом незначителен, то можно на некоторое время обмотать его качественной изолентой, но замену на длительное время откладывать не рекомендуется;
  • снять с поверхности разъема слой окислителя поможет специальное средство WD-40, которое по доступной цене можно купить в специализированом магазине;
  • желательно сделать дополнительную защиту для картера двигателя, чтобы предотвратить попадание влаги на провода.

Обязательно нужно вытирать излишек масла с изоляции, чтобы продлить срок ее эксплуатации. Специалисты настоятельно рекомендуют обязательно менять старую или поврежденную проводку, а не ремонтировать ее, чтобы в дальнейшем избежать более серьезных поломок, которые обойдутся владельцам авто в несколько раз дороже.

Проводка – ВАЗ 2109 – инжектор: особенности контрольных датчиков и блока ЭБУ

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Если кузов ВАЗ 2109 в хорошем состоянии, то после выработки силовым агрегатом ресурса, перед владельцами стоит выбор нового мотора. А поскольку карбюраторные версии больше не выпускаются, для установки инжекторной потребуется и полная замена штатной электропроводки.

Справочно: в карбюраторном двигателе топливо смешивалось с воздухом воздушным потоком, а уже затем попадало в цилиндры. В инжекторном его подача осуществляется прямо в цилиндры с помощью форсунок, управляемых электроникой.

Что под капотом

Давайте вспомним, чем отличается новый силовой агрегат:

  1. На смену трамблеру и катушке зажигания, отвечающим за образование искры в цилиндрах пришел электронный блок – ЭБУ;
  2. Подкапотная проводка ВАЗ 2109 на инжектор имеет ряд конструктивных особенностей. В частности: больше разъемов, иные параметры (сечение, изоляция);
  3. Вместо карбюратора установлен блок форсунок, управляемых электроникой;
  4. Автоматика основывается на показаниях множества датчиков, которых нет на карбюраторных моторах, соответственно, что и проводка на инжектор ВАЗ 2109 имеет больше компонентов.

Справочно: В инжекторных версиях под капотом установлен единый модуль зажигания, в котором катушка и коммутатор объединены в общее устройство искрообразования.

Контрольные датчики

Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров.

И за это отвечают специальные датчики, которыми оснащен мотор:

  1. ДПКВ (датчик положения коленчатого вала). Один из самым главный параметров, без которого автомобиль даже не запустится. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде;
  2. ДМРВ (датчик массового расхода воздуха). Установлен после воздушного фильтра и отвечает за количественный состав топливовоздушной смеси;
  3. ДД (датчик детонации). На его показаниях ЭБУ рассчитывает угол опережения зажигания – важнейший параметр начала фазы воспламенения топливовоздушной смеси в цилиндре автомобиля;
  4. ДПДЗ (датчик положения дроссельной заслонки). В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом;
  5. РХХ (регулятор холостого хода). Необходим для обогащения топливовоздушной смеси для устойчивой работы двигателя вне движения;
  6. ДТ ( датчик температуры). Есть на всех моторах и отвечает за контроль температуры охлаждающей жидкости;
  7. ДСА (датчик скорости автомобиля). На его показаниях ЭБУ рассчитывает количество топлива и воздуха.

Наличие датчиков видоизменило и электрическую схему автомобиля – электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

На представленном выше фото схемы с датчиками цифрами обозначены:

Совет: Для их установки в старом кузове автомобиля ничего переделывать не нужно. Производитель свел к минимуму подготовительные работы, а прилагаемая к силовому агрегату инструкция подробно описывает порядок установки навесных компонентов.

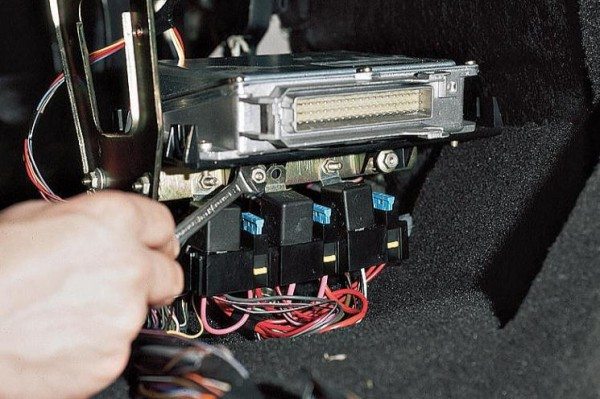

Блок ЭБУ

Электронные «мозги» современного инжекторного двигателя – это блок ЭБУ.

Именно он ведает всеми электрическими процессами силового агрегата, и конструктивно состоит из:

  1. постоянного запоминающего устройства (ПЗУ);
  2. оперативного запоминающего устройства (ОЗУ);
  3. микропроцессора, обрабатывающего электронные сигналы, поступающие от датчиков двигателя.

Совет: вмешиваться в его работу, равно как и диагностировать своими руками параметры его работы недопустимо.

Все электронные компоненты ЭБУ рассчитаны на очень малое напряжение. Их может вывести из строя даже электростатический разряд от прикосновения рукой.

Чтобы избежать повреждений ЭБУ, мастера на станциях технического обслуживания:

  1. избегают прикосновений к штекерам ЭБУ;
  2. не дотрагиваются руками до электронных компонентов на его платах;
  3. при перепрошивке настроек ПЗУ изолируют выводы микросхемы.

Что внутри салона

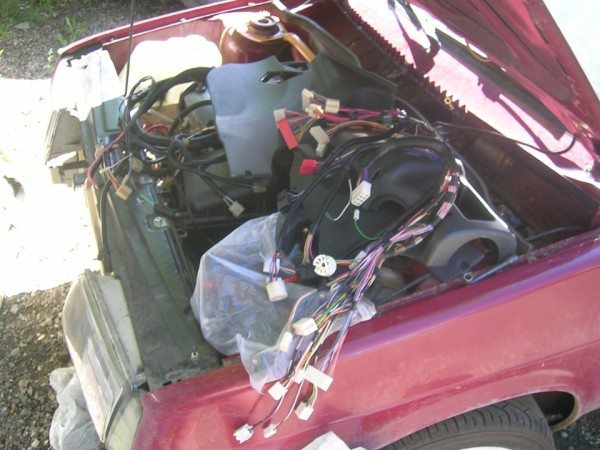

Замена силового агрегата потребует и замены внутрисалонной проводки.

Многие владельцы совмещают этот процесс и с заменой панели приборов на современную:

  1. «высокая» панель от ВАЗ 21099 подходит без изменений;
  2. Панель «ЛЮКС» от модели ВАЗ 2114 подходит в небольшими переделками.

Совет: в интернете достаточно много видео материалов, где подробно описывается процесс доработки панели. Внимательно изучите их все перед началом работ на своем автомобиле.

Практические советы

Эксплуатация инжекторного силового агрегата, и в частности обслуживание его электронных компонентов, в корне отличается от систем карбюраторного мотора.

Владельцы переоборудованных автомобилей должны усвоить несколько основных правил:

  • Перед демонтажем узлов системы управления впрыском, обязательно отсоедините минусовой провод от клеммы аккумуляторной батареи;

  • Не запускайте двигатель при плохом контакте наконечников проводов на аккумуляторной батарее. Обязательно проверяйте, насколько плотно они затянуты;
  • Запрещается отсоединять аккумуляторную батарею при работающем двигателе автомобиля. Это гарантированно приведет к выходу из строя ЭБУ;
  • Следите за температурой ЭБУ. Не допускается его перегрев (65°С при работе автомобиля и выше 80 °С, например при сушке в покрасочной камере). Если такой процесс неизбежен – демонтируйте ЭБУ с автомобиля на время работ;
  • Также необходимо снимать ЭБУ или отключать его от бортовой системы автомобиля при проведении сварочных работ с кузовными деталями.
Читать еще:  Топливный насос ваз характеристики

Выводы

Надеемся, что наша статья поможет вам избежать досадных ошибок при обслуживании автомобиля ВАЗ 2109. И предложенные схемы помогут разобраться в тонкостях работы электронных компонентов.

Проводка ВАЗ 2109 инжектор в помощь при снятии торпеды

Владельцам ВАЗ-овских «девяток» рано или поздно приходится сталкиваться с необходимостью снятия приборной панели, которая может быть высокой или низкой. Если цена за такую работу у профессионалов покажется вам чересчур высокой, то не стоит раньше времени расстраиваться – такие услуги под силу выполнить самостоятельно, воспользовавшись нашими советами.

Новые переднеприводные модели обрели преданных поклонников на долгие годы

Снимаем низкую панель

Демонтаж низкой панели может потребоваться не только для ее замены, но выполнять ремонт различной степени сложности. Схема проводки ВАЗ 2109 на инжектор будет нашим основным помощником. Кроме нее нам понадобится стандартный набор инструментов.

Оригинальная цветная электрическая схема (2000х1200)

Совет: Для удобства снимаем рулевое колесо, и приборная панель становится доступной для снятия.

Алгоритм работ будет примерно следующим:

  • первым делом нам будут мешать ручки, которые управляют отопителем салона и режимами работы электродвигателя системы отопления, поэтому их придется снять;
  • по бокам винты, которые держат декоративную накладку. Выворачиваем их и немного вытягиваем на себя накладку;

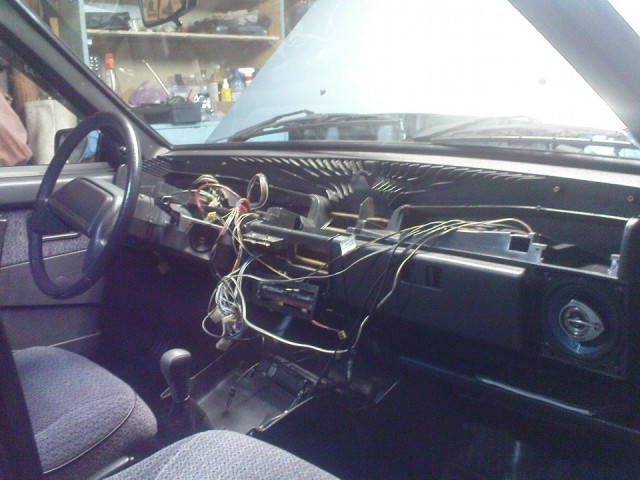

Процесс разборки панели

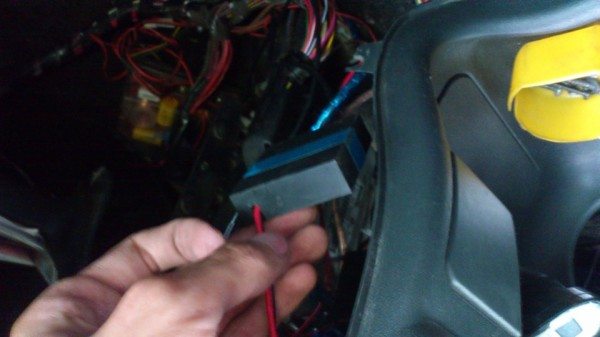

  • отключаем все колодки с проводами, но лучше пометить их разными цветами, чтобы проводка на инжектор ВАЗ 2109 вернулась впоследствии на свое место. Отсюда запитаны обогрев заднего стекла, противотуманные фары, наружное освещение и аварийная сигнализация;
  • теперь можно отключить прикуриватель и его подсветку;
  • панель, управляющая отоплением в салоне, крепится на 4-х винтах, которые необходимо открутить вместе в винтами козырька приборной доски. О других трудностях данной модели можно прочесть в статье конструктивные ляпы.

Переходим к финальной стадии демонтажа

После того, как, сняли козырек, необходимо сжать фиксаторы и достать комбинацию приборов целиком:

  1. отворачиваем гайку, которой крепится привод спидометра и снимаем его тросик;
  2. далее демонтируем шланг экономайзера, а затем блок питающей проводки (красной и белой). Отбрасываем трос, который отвечает за суточный пробег спидометра, откладываем его отдельно;
  3. согласно фото снимаем ручки, которые включают и регулируют яркость подсветки, а также гидрокорректировку освещения. Берем в руки торцовый ключ, отвинчиваем гайки, крепящие эти регуляторы к корпусу панели;

Теперь можно браться за замок зажигания. На видео ниже можно узнать, как сделать запуск с кнопки. Отсоединяем колодку с проводами. Теперь нужно отщелкнуть фиксатор, блокирующий руль.

  • Для этого вставляем ключ в замок зажигания и оставляем его в нулевом положении;
  • труба рулевой колонки демонтируется вместе с замком;
  • на себя нужно немного выдвинуть привод воздушной заслонки, и снимаем декоративную ручку;
  • выворачиваем 2 винта и снимаем направляющую тяги;
  • последним этапом будет снятие крепящих винтов панели к кузову (боковые и нижние винты). Осталось снять саму панель.

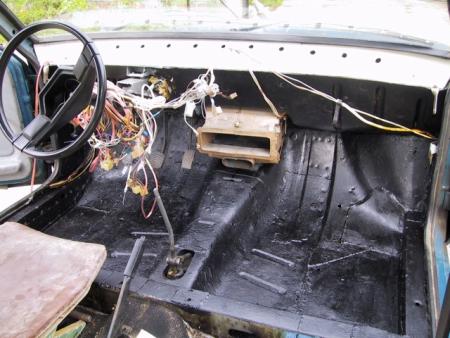

При разборке салона нелишней будет и качественная шумоизоляция

Теперь мы можем приступить к выполнению собственно ремонтных работ. Электропроводка ВАЗ 2109 на инжектор понадобится нам для того, чтобы произвести обратную установку.

Советы для владельцев высокой панели

Давайте рассмотрим, чем отличается инструкция по снятию высокой панели на «девятках»:

  • во-первых, снимаем руль, поскольку он будет мешать ремонту;
  • можно снять пластиковую ручку с тяги привода;

Для удобства руль лучше снять

  • так же, как и в случае с низкой панелью, достаем декоративную накладку, для чего нужно вывернуть крепежные винты;
  • снимаем поочередно прикуриватель с пепельницей и рукоятку, регулирующую мощность электромотора вентилятора;
  • достаем декоративные рычаги отопителя;
  • отсоединяем блок проводов, которые питают вентилятор печки и провода, питающие лампу подсветки панели отопления – для этого нам понадобится схема электропроводки ВАЗ 2109 на инжектор;

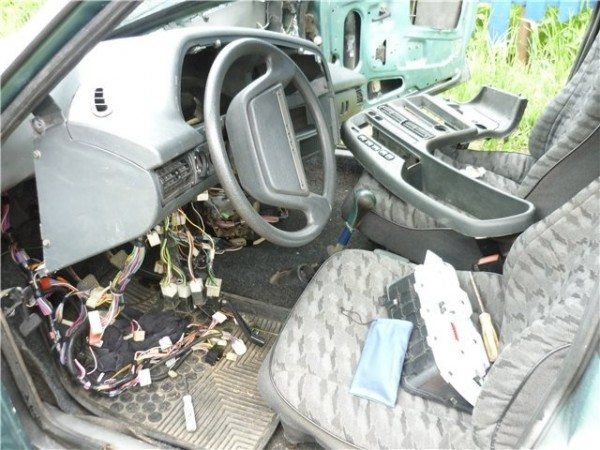

На фото – процесс снятия панели приборов

  • снимаем рукоятку, регулирующую мощность мотора вентилятора;
  • жгут проводов, который питает переключатель режимов печки можно снимать одновременно с контактами, относящимися к проводам, питающим лампу подсветки панели. О конструктивных особенностях девятого семейства можно узнать, прочтя насколько вариант Samara Baltic лучше отечественных аналогов.

Снимаем магнитолу и так далее

Продолжаем процедуру снятием декоративных ручек управления, одна из которых отвечает за гидрокорректировку фар, а другая регулирует мощность подсветки приборной панели.

Теперь можно приступить к демонтажу регулятора и гидрокорректора освещения.

Придется вооружиться торцевым ключом, подходящим под крепежные гайки:

  1. проталкиваем их вовнутрь, их позже можно будет достать;
  2. нужно открутить дефлекторы воздуха, отвечающие за обогрев боковых стекол, расположенные с левой и правой стороны;
  3. берем крестовидную отвертку и выворачиваем винты крепления верхней накладки на поверхности;
  4. можно демонтировать с панели регулятор наружного освещения – с этой целью поддеваем его плоским предметом, например, отверткой, и достаем до тех пор, пока позволяет проводка;
  5. отсоединяем питающий жгут от переключателя;
  6. снимаем своими руками магнитолу и вынимаем стандартное гнездо под радиоаппаратуру, если оно имеется;
  7. отворачиваем центральный винт, который крепит накладку панели;

Все, можно снимать саму накладку.

Совет: Перед этим сдвиньте защелки, находящиеся под приборной доской. Вооружаемся двумя плоскими отвертками, вставляем их по краям панели и приподнимаем ее, слегка надавив с боков. Можно демонтировать всю торпеду полностью.

Теперь пришла пора проводов питания от прикуривателя и его подсветки. Можно отсоединять проводку аварийной сигнализации и лампу подсветки.

  • пришла очередь декоративной накладки переднего динамика, а также переключателей обогрева стекла и задних противотуманок. Можно снимать и сам динамик;
  • далее автолюбителю следует засунуть руку под динамик в отверстие, после чего отключаем жгуты проводки, которая питает обогрев и противотуманные фары;

Как снимать комбинацию приборов

Отворачиваем пару винтов, крепящих комбинацию приборов, и снимаем ее. Слегка тянем ее на себя, отвернув гайку крепления, и снимаем трос спидометра.

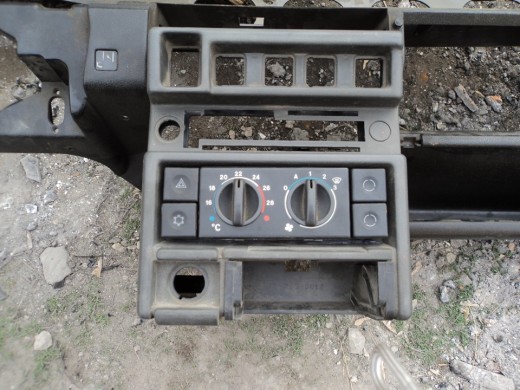

Внешний вид снятого пластикового элемента

  • теперь можно отключать блок с питающими проводами и откладывать его в сторону;
  • точно так же действуем по отношению к замку зажигания, а также отбрасываем «массовый» провод с реле зажигания;
  • с каждой стороны откручиваем пару нижних винтов, которые крепят консоль;
  • можно разъединять провода, которые питают подсветка перчаточного ящика;
  • откручиваем винты, которые держат панель отопителя, после чего ее можно смещать книзу, чтобы не создавала помех;
  • выкручиваем винты тяги отопителя в салоне;
  • осталось вывернуть последние винты панели – центральный и верхние боковые. Панель полностью в наших руках.

В завершение

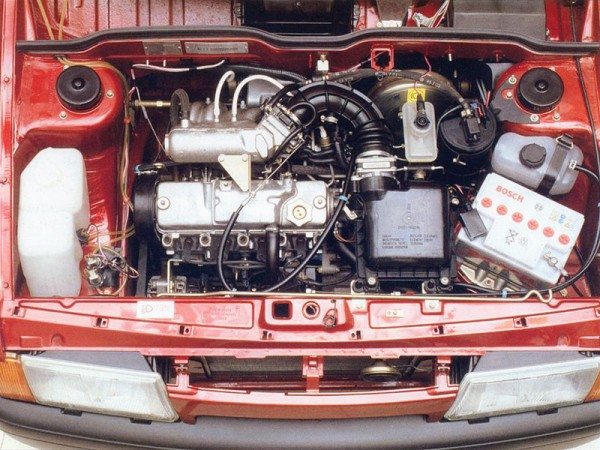

Вот так мы убедились в том, что подкапотная проводка ВАЗ 2109 на инжектор не представляет собой ничего сверхсложного, и большинство видов ремонтных работ под силу обычному автолюбителю. Тем не менее, под капотом ВАЗ 2109 нужен особый контроль.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
