Размер болтов на крабах ваз 2109

1.6.3 Размеры крепежа

По многим причинам изготовители автомобилей все шире и шире применяют метрический крепеж. Однако, важно знать разницу между используемым иногда стандартным (называемым также американским, или стандарта SAE) и более универсальным в системе мер метрическим крепежом, так как, не смотря на внешнюю схожесть, они не являются взаимозаменяемыми.

Все болты, как стандартные, так и метрические классифицируются по диаметру, шагу резьбы и длине. Например, стандартный болт 1/2 — 13 х 1 имеет пол дюйма в диаметре, 13 витков резьбы на один дюйм и длину 1 дюйм. Метрический болт М12 — 1.75 х 25 имеет диаметр 12 мм, шаг резьбы 1.75 мм (расстояние между соседними витками) и длину 25 мм. Оба болта внешне практически идентичны, однако не являются взаимозаменяемыми.

В дополнение к перечисленным признакам как метрические, так и стандартные болты могут быть идентифицированы путем осмотра головки. Для начала, расстояние между лысками головки метрического болта измеряется в мм, тогда как у стандартного — в дюймах (то же справедливо и для гаек). Как следствие, стандартный гаечный ключ не годится для использования с метрическим крепежом, и наоборот. Кроме того, на головках большей части стандартных болтов обычно имеются радиальные зарубки, определяющие максимальное допустимое усилие затягивания болта (степень прочности). Чем больше количество зарубок, тем выше допустимое усилие (на автомобилях обычно применяются болты со степенью прочности от 0 до 5). Класс прочности метрических болтов определяется цифровым кодом. Цифры кода обычно отливаются, как и для стандартных, на головке болта (на автомобилях обычно применяются болты классов прочности 8.8, 9.8, и 10.9).

Также по меткам класса прочности стандартные гайки могут быть отличены от метрических. Для идентификации прочности стандартных гаек применяются точечные метки, проштамповываемые на одной из торцевых поверхностей гайки, в то время как маркировка метрических гаек производится с помощью опять-таки цифр. Чем больше количество точек, или чем выше значение цифрового кода, тем выше допустимое усилие затягивания гайки.

Торцы метрических шпилек также маркируются в соответствии с классом их прочности. Крупные шпильки маркируются цифровым кодом, тогда как на более мелкие наносится маркировка в виде геометрической фигуры.

Следует заметить, что значительная часть крепежа, в особенности класса прочности от 0 до 2, вообще не маркируется. В этом случае единственным способом отличия стандартного крепежа от метрического является измерение шага резьбы, или сравнивание резьбы с однозначно идентифицированной.

Стандартный крепеж часто называют также, в противоположность метрическому, крепежом стандарта SAE, однако, следует помнить, что под классификацию SAE попадает лишь мелкий крепеж. Крупный крепеж с неметрической резьбой является крепежом американского стандарта (USS).

Так как крепеж одного и того же геометрического размера (как стандартный, так и метрический) может иметь различные классы прочности, при замене на автомобиле болтов, гаек и шпилек следует уделять внимание соответствию класса прочности устанавливаемого нового крепежа классу прочности старого.

Маркировка класса прочности стандартных шестигранных гаек

Какая разболтовка у колесных дисков на ВАЗ-2109

У любого владельца ВАЗ-2109 рано или поздно возникает вопрос: какова разболтовка на дисках их автомобиля? Обычно задают его в тот момент, когда начинают задумываться о замене этих важных элементов колес, обеспечивающих безопасность движения и имиджевую привлекательность транспортного средства.

Вообще же понятие «разболтовка» подразумевает расстояние, пролегающее от центра одного крепежного отверстия диска до другого. По большей мере у всех изделий Волжского автозавода этот параметр совпадает, но в целом никаких стандартных значений не разработано. Потому у разных производителей дырки под болты на ступицах расположены неодинаково.

Разболтовка – размеры

Данный параметр колес у машин ВАЗ маркируется такой комбинацией – 4×98. Как уже было сказано прежде, это стандартная для всех моделей отечественного производителя величина.

Расшифровывается она довольно просто. Так:

  • первая цифра (4) говорит всего лишь о количестве крепежных элементов, предусмотренных для фиксации диска;
  • вторая (98) – означает промежуток между отверстиями (а точнее их центрами) в миллиметрах.

Многие замечали, что соответствующая маркировка на зарубежных транспортных средствах начинает с цифры 5. Как нетрудно догадаться – это следует понимать так, – диск крепится непосредственно к ступице именно таким количеством болтов.

Если провести через отверстия окружность, то получится общий диаметр. В частности, ВАЗ-2109 сходит с заводского конвейера с дисками, размер которых составляет 13 дюймов.

Используются на них шины следующей маркировки – 175/70 R13.

Читать еще:  Замена помпы ваз 2121

Планируя приобрести для своего авто диски стороннего производителя, важно знать, какие из них подойдут для вашей модели. В частности:

  • лучше всего выбрать те, что имеют следующие размеры – 5,5 на 13,5 дюйма;
  • неплохи также и 5,5 на 14;
  • удастся установить и 6 на 14.

Еще большие прикрутить в теории можно, но обычно это требует определенных изменений в конструкцию самого транспортного средства.

Кроме ранее упомянутого числа точек крепления и расстояния между ними, обозначаемых как РСD, есть еще и другие размеры:

  • диаметр центрального отверстия (DIA) у девятки равен 58,1 миллиметра;
  • вылет (ЕТ) указывается как +40.

Если приобрести диски с меньшей величиной ЕТ, то сцепление с дорожной поверхностью существенным образом вырастет, а значит:

  • ухудшится управляемость;
  • повысится расход горючего;
  • ускорится износ ступичного подшипника.

Можно ли ставить диски 4×100

Такой вариант довольно часто можно увидеть на ВАЗ-2109. Однако в реальности данное решение не является правильным.

Проблема в том, что стандартная разболтовка рассматриваемой модели отличается сравнительно несильно от заводской. Многим кажется, что эти пару миллиметров никакого значения не имеют. Тем не менее диск 4×100 обычными болтами нормально закрепить невозможно. На них имеется (под головкой) утолщение – именно оно не позволяет завернуть крепежные элементы полностью. Более того, при попытке это сделать силой, вероятнее всего, вы сорвете резьба в ступице.

Потому крепить их приходится специальными эксцентричными болтами, а они обладают недостатками, сказывающимися не лучшим образом на надежности. Забывать о них не стоит, если безопасность собственная и пассажиров вам дорога.

Замена краба на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Краб – благодаря нему растяжка крепится к кузову автомобиля , краб это название пришло вообще из народа, по сути это обычный кронштейн крепления растяжки, но получил он своё название так как выполнен в форме краба (Данный кронштейн имеет отверстия под болты, они очень похожи на клешню краба), данными кронштейнами оснащается только лишь два семейства передне-приводных автомобилей (Семейство Самара и семейство Самара 2, на десятом же семействе они были убраны) и поэтому на этих автомобилях (Да и на десятках тоже), нужно ездить куда аккуратней, крабы вить выполнены не из титанового сплава, а из обычного алюминия и если по ним заденет большой камень при езде на большой скорости на пример, то можете сразу останавливаться и проверять краб, если он будет повреждён (Трещина небольшая), тогда садитесь в автомобиль и аккуратно езжайте до дома, если же его полностью оторвало, то в этом случае вызывайте эвакуатор и отвозите автомобиль либо домой, либо же сразу на СТО (Это смотря как краб оторвало, если вы не умеете обращаться с сваркой, а краб вместе с площадкой оторвало, тогда сразу можете ехать в сервис, если же площадка осталась на месте но краб тоже отвалился, то сперва гляньте резьбу куда болты вкручиваются если она вся сорвана то тоже сразу в сервис, потому что площадку и в этом случае менять нужно будет).

Примечание!
Чтобы краб поменять на таком семействе как Лада Самара, запастись: Накидными ключами будет нужно, а так же жидкостью типа WD-40 и возможно ещё труба усиленная понадобится (Это если болты сильно закисли, чтобы ей воспользоваться можно было как дополнительным рычагом)!

Краткое содержание:

Где находятся крабы?
Их всего два и они прикручены на трёх болтах к площадке, чтобы до них добраться ничего лишнего снимать не нужно будет, ну только растяжки которые они держат отсоединить придётся (Обе растяжки для наглядности указаны синими стрелками), в некоторых случаях, люди для удобства работы ещё и передний бампер с машины снимают (Если вам это вдруг будет нужно, тогда прочтите статью под названием: «Замена переднего бампера на автомобиле», там вся процедура снятия описана), ну а насчёт растяжек, они крепятся с помощью двух гаек (Каждая растяжка крепится по одной гайки к крабу), отвернув их (Указаны зелёными стрелками) и отвернув гайки крепления краба, вы можете с лёгкостью снять и поменять его на автомобиле на новый, а сами крабы для наглядности указаны красными стрелками.

Когда нужно менять крабы?
Они подлежат замене при деформации и даже если вы уже многое время ездите на автомобиле, а крабы ещё не разу не менялись, то всегда помните одну вещь, время от времени металл стареет и мы вам рекомендуем в ближайшее время взглянуть хорошенько на крабы и по искать, нет ли не где трещин в них или другого рода деформаций (Может он на двух болтах всего лишь крепится, так как на одной из приваренных гаек резьба сорвана), если из перечисленного что ни будь найдёте, то немедленно произведите замену краба в автомобиле и не эксплуатируйте его, чтобы краб вдруг не вырвало и автомобиль не потерял управление, вить когда краб отрывает, растяжка сразу же падает, а переднее колесо либо в перёд, либо назад заваливается и уже не стоит в былом положение и дальнейшая эксплуатация такого автомобиля, категорически запрещена, иначе всё это может привести к плохим последствиям.

Читать еще:  Разболтовка ваз приора r14

Примечание!
Чаще всего краб приходится менять, когда владелец автомобиля наезжает на скорости на большой камень лежащий на дороге или же при наезде на бордюр, в случаях же когда машина эксплуатируется аккуратно, с крабами как правило ничего такого и не происходит, поэтому ездите аккуратней и не налетайте на сверх большие кочки и крабы прослужат вашему автомобилю, долгую довольно жизнь!

Как заменить крабы на ВАЗ 2108-ВАЗ 21099?

Примечание!
При замене крабов или одного какого то краба, обязательного запаситесь новыми болтами, потому что старые могут быть деформированы и иметь трещины, а так же на болтах могут быть сорваны головки (А эти болты закисают постоянно и отвернуть их бывает настолько проблематично, из-за чего в основном и срываются головки)!

Снятие:
1. Сперва поднимите переднюю часть у автомобиля на домкрат и хорошо зафиксируйте её подложив чурбаки под бока автомобиля и для лучшей устойчивости под рычаги на всякий случай тоже что ни будь подложите (В общем вам будет нужно вывесить переднюю часть и хорошенько зафиксировать её, всем чем можно), затем ослабьте чуть-чуть гайку которая крепит растяжку к крабу (Указана синей стрелкой) и приступайте к откручиванию трёх болтов крепления краба к площадке (Указаны красными стрелками), а когда болты будут выкручены, аккуратно опустите краб, полностью открутите гайку крепления растяжки и выньте его а растяжку оставьте, пусть свисает.

Примечание!
Под каждым болтом будут установлены прокладочные шайбы, их нужно будет точно в те же места установить, в том же самом количестве и точно так же как они и стояли, поэтому когда выворачивать болты будете, аккуратно снимите эти шайбы и запомните их расположение под болтами!

Установка:
Новый краб устанавливается в обратной последовательности, при этом меняются все болты его крепления на новые и шайбы на те же места устанавливаются где и стояли ранее.

Примечание!
Болты крепления краба заворачивайте с хорошим усилием но при этом очень мощно заворачивать их не в коем случае не рекомендуем, вить они закисают и тогда, вы попросту не отвернёте их в дальнейшем, но есть одно Но! После снятия краба, осмотрите площадку к которой он болтами прикручивается и если вдруг на ней вы обнаружите трещины и другого рода деформацию, то придётся прибегнуть к замене площадки на новую, но кстати не всегда её менять сразу же нужно при обнаружение трещины, например если трещина не большая, то попробуйте заварить её и площадка дальше прослужит вашему автомобилю верой и правдой, просто посматривать за ней придётся, но если же площадка деформирована очень сильно, если у неё гайки сорваны и болты крепления краба попросту уже не заворачиваются, то её придётся заменить на новую, для этого старую площадку вырезать болгаркой нужно, а новую купить и приварить с помощью сварки, вот и всё, на этом замена площадки закончена, но только обязательно хорошо заваривайте все швы, перед сваркой, обязательно металл зачистите от пыли и грязи и так далее!

Дополнительный видео-ролик:
В интернете не очень много есть роликов связанных с заменой краба (По сути там ничего сложного нет, вам и статьи достаточно будет), но зато в интернете есть подробная инструкция о том, каким образом меняется площадка краба, поэтому более подробно о том как её заменить, вы можете увидеть в ролике чуть ниже:

Примечание!
А о том каким образом можно усилить площадку краба на автомобилях семейства Самара и семейства Самара 2, вы так же можете увидеть в ещё одном ролике, которая точно так же расположен чуть ниже:

Подробно со всеми нюансами про колесные болты на ваз 2109

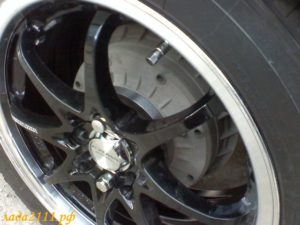

Помимо прочего, болт колесный считается элементом автотюнинга. Литые колпаки улучшают характеристики любого седана, легко меняя внешний облик. Однако при замене возникает проблема поиска новых крепежей, так как универсальных не бывает.

Надежное крепление к ступице является гарантией безопасности водителя и пассажиров, находящихся в машине

Какие бывают колесные болты

Рассмотрим, что из себя представляет болт колеса ваз 2109.

Стандартный крепеж имеет:

  • шестигранную головку;
  • коническую прижимную часть;
  • резьбовую часть.

Причем грани головки переходят в конус. Резьба М12 с шагом 1,25 и длиной резьбы 22 – 24 мм. Шаг резьбы весьма важный параметр. Если вы вкрутите с усилием болтики с другим шагом, то можете испортить резьбу в ступице, потом придется ее менять.

Такие метизы применяются для колес со штампованными дисками. Если же используются литые (легкосплавные) диски, то для ваз 2109 болт колеса должен быть большей длины (27 – 33 мм). Часто применяют хромированный с конической вращающейся шайбой. Такая шайба, находящаяся под головкой, защищает поверхность диска, когда затягивается болтик. Его резьбовая часть должна полностью заходить в отверстие в ступице, но не больше, чтобы во время вращения колеса болты не могли задеть неподвижные детали.

Читать еще:  Замена передней панели ваз 2110

Стоит подчеркнуть, что нельзя на новые литые диски ставить старые метизы от штамповки. В этом случае болтики под нагрузкой могут запросто открутиться и колесо отвалится на ходу. О последствиях не хочется и говорить.

Прижимная часть болтика может быть и сферической, но обязана совпадать с профилями отверстий в колесном диске, чтобы обеспечить центровку колеса.

Колесные болты на ваз 2109 изготавливаются с шестигранной головкой под гаечный ключ 17 или 19. Бывают и облегченные метизы с пустотелой головкой под шестигранный ключ. Встречаются также болтики, у которых головка имеет внутреннюю 10-лучевую звезду. Для таких нужен и нестандартный ключ.

Чтобы расширить колею автомобиля используют более длинные до 40 мм болты и проставки.

Внештатные варианты

Автомобили ВАЗ-2107 оснащаются штамповкой, имеющей определенные преимущества и недостатки. Штампованные диски долго и надежно служат, гнутся, а не лопаются при ударе, легко поддаются ремонту даже в домашних условиях. Такие модели неприхотливы в эксплуатации, доступны по цене, не привлекают внимание злоумышленников. Однако относительно большой вес повышает расход топлива, затрудняет разгон и торможение, создает неудобства при монтаже, демонтаже.

Инновационные легкосплавные модели по способу изготовления делят на 3 категории:

Литые изготавливаются из сплавов на основе алюминия или магния, что позволяет на треть снизить их вес по сравнению со штатными вариантами. Хрупкость и неэластичность материала при ударах приводит к сколам либо даже лопанию колеса.

Кованые изделия отличает увеличенная прочность и меньшая плотность благодаря технологии горячей штамповки. Для деформации нужно большое усилие, но неподатливость материала заставляет подвеску принимать на себя всю силу ударов при движении по плохой дороге.

Сборные состоят из 2-3 сегментов, скрепляемых болтами. На крепежный материал нужно обращать повышенное внимание. Стальные болты быстро ржавеют, титановые не поддаются коррозии. Составные части могут быть изготовлены разным методом и из разных материалов. Такое технологическое решение позволяет снизить вес, повысить взаимозаменяемость деталей и ремонтопригодность изделий.

Виды крепежей

Вот какие виды крепежных элементов нужны для литых дисков:

  1. Болты – металлические стержни, имеющие винтовую резьбу на конце. Применяются для соединения разъемных элементов.
  2. Гайки – детали округлой формы, предназначенные для скрепления элементов путем накручивания металлической плашки на резьбовые шпильки.

Что важно при выборе

При выборе необходимо определиться со следующими параметрами:

  • Размеры. Внешние характеристики не относятся к решающим при подборе. Важно определить диаметр, длину, глубину и ширину колодца, обороты.
  • Материал. Это не менее ответственный пункт при подборе крепежных элементов. Главные требования в данном случае — эстетичный вид и высокая прочность. Бюджетную продукцию производят из металла, остальную — из высококачественной стали.
  • Внешний вид. Стержень из черного металла сводит на нет эффект литых колпаков. На современном российском рынке тюнинга представлен широкий ассортимент с декоративным покрытием. Остается только определиться с выбором.

Характеристики болтов и гаек

Болты и гайки различаются конструкционными особенностями, поэтому выбор определяется типом дисков. Штампованный диск изготавливают из прочного типа стали. При этом он имеет небольшую толщину в месте крепления к центральной части вращающейся детали. Для оптимального соединения болт и гайка должны иметь плоскую поверхность. В состав литых дисков входят относительно не тяжелые сплавы. Они обладают пониженными характеристиками надежности. Крепежная система изделий выполнена в виде конуса.

Резьба

При покупке болтов следует обратить внимание на резьбовую часть. Не все элементы имеют одинаковые показатели шага резьбы. Чаще встречаются метизы с шагом резьбы 1,25 и 1,5 мм с диаметром 12 либо 14 мм. Рекомендуется приобретать новые колесные болты в комплекте с дисками либо учитывать требования инструкции производителя авто.

Длина резьбы

Чтобы выбрать болт нужной длины, проще всего произвести примерку по месту. Такая методика не срабатывает в том случае, если на болт нанесено покрытие, которое жалко поцарапать. Тогда подойдет другой вариант, потребуется посчитать количество оборотов при выкручивании старого болта. Далее длину штыря с резьбой делят на полученную цифру. В итоге получится нужная длина крепежного элемента.

По габаритам крепежи делятся на:

  • короткие – применяются для фиксации штампованных дисковых изделий;
  • длинные – используют при шиномонтаже литых дисков.

Прижимная поверхность

В соответствии с классификацией по посадочной зоне различают крепежи:

  • с шарообразной соединительной частью;
  • с прижимной частью в форме конуса. Модели выпускаются с промежутками в прижимной зоне и без. Размер подголовок составляет 1,3 миллиметра.

Многие автомобилисты задумываются, что будет наиболее подходить – конус или сфера. В каждом индивидуальном случае, чтобы подобрать болты к литым дискам, рекомендуется обратиться за помощью к профессионалу. Он посоветует, что будет лучше.

Покрытие

Болты и гайки имеют хромированное и цинковое напыление. Поверхностный слой не защищает от коррозийных процессов. Модели с декоративным покрытием сохраняют внешне привлекательный вид не больше года. Крепежи с защитно-декоративной оболочкой стоят дороже.
