Замена сальника коленвала ваз 21099 инжектор

Замена сальника распределительного вала двигателя автомобилей ВАЗ 2108, 2109, 21099

Потекший сальник распределительного вала (распредвала) двигателя 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099 необходимо сразу менять. Моторное масло через него попадает на ремень привода ГРМ тем самым очень быстро выводит его из строя. Проверять состояние сальника распредвала рекомендуется каждую замену масла (10.000 км пробега), благо для этого нужно всего лишь снять переднюю крышку привода ГРМ.

— Ключи (рожковые, накидные или головки) на 10, 17, плюс спецключ для натяжения ремня ГРМ.

— Толстая шлицевая ответрка.

— Крючок из стальной проволоки (для извлечения сальника — можно изготовить самостоятельно).

— Оправка или головка на 30 (для запрессовки нового сальника).

— Герметик для прокладок.

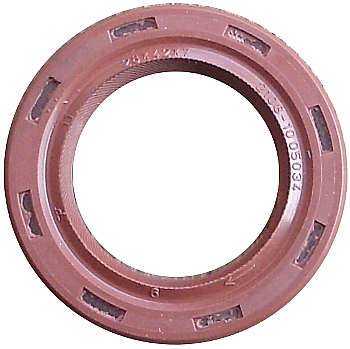

— Новый сальник распредвала (он же передний сальник коленчатого вала, сальник КПП).

Подготовительные работы

— Снимаем переднюю крышку привода ГРМ двигателя

Отворачиваем ключом на 10 три болта ее крепления и снимаем сдвинув вверх.

— Снимаем бачок омывающей жидкости

— Совмещаем установочные метки привода ГРМ двигателя

Проворачиваем коленчатый вал по часовой стрелке за зубцы на маховике толстой шлицевой отверткой через лючок в картере сцепления до совмещения меток.

— Снимаем ремень ГРМ со шкива распредвала

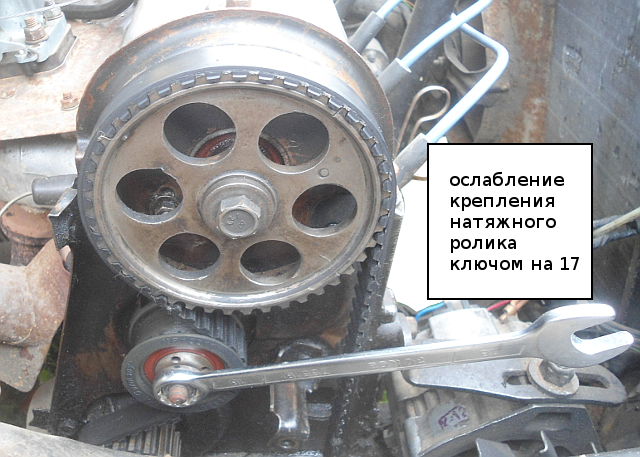

Для этого ослабляем ключом на 17 затяжку гайки крепления натяжного ролика (против часовой стрелки) и снимаем ремень сдвинув его со шкива. Полностью ремень с двигателя можно не снимать.

— Снимаем шкив распределительного вала

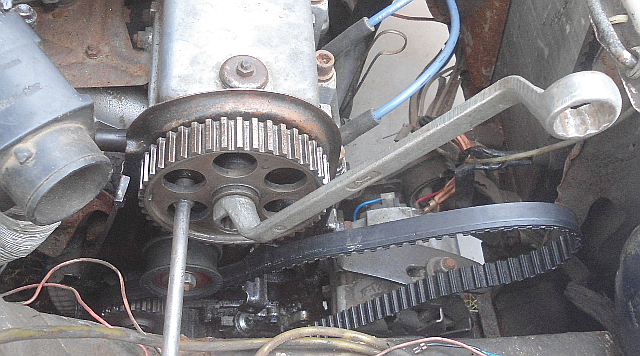

Фиксируем его через отверстие от проворачивания торцевым ключом за одну из гаек крепления задней крышки привода ГРМ и ключом на 17 отворачиваем фиксирующий шкив болт. Аккуратно сдвигаем шкив с вала.

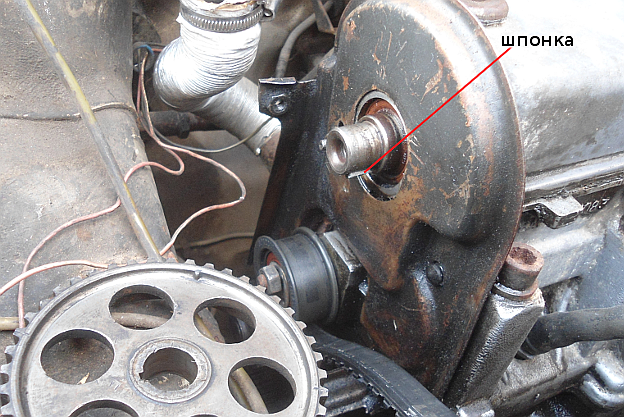

Извлекаем из паза на хвостовике вала шпонку.

Порядок замены сальника распределительного вала на двигателях 2108, 21081, 21083

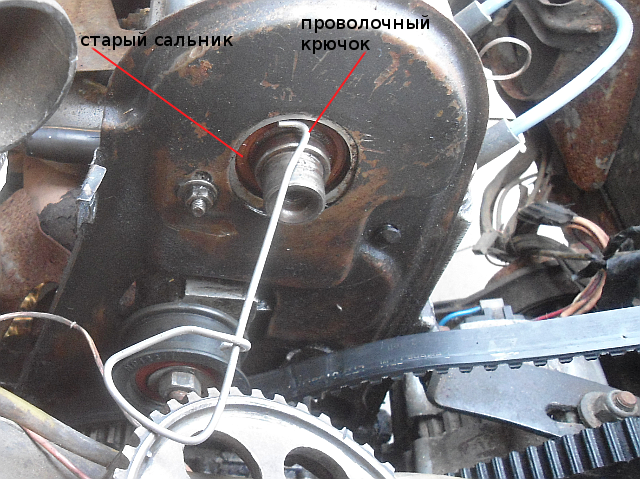

— Извлекаем старый сальник из посадочного гнезда

Поддеваем его крючком и тянем на себя. При поддевании стараемся не поцарапать поверхность распредвала. Так же можно извлечь сальник распредвала при помощи отвертки, загнутых плоскогубцев и т.д., кому как удобнее.

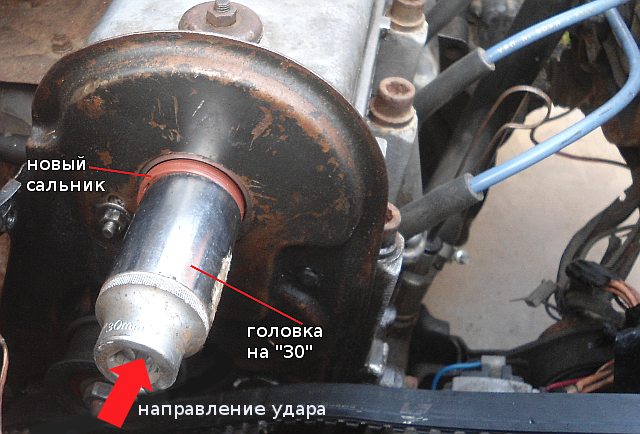

— Устанавливаем новый сальник распредвала

Очищаем посадочное гнездо под сальник от остатков герметика (если он был), моторного масла и грязи. Смазываем поверхность распредвала под сальник моторным маслом. Если не уверены, что сальник будет плотно сидеть в гнезде, наносим на его внешнюю часть, контактирующую с гнездом, тонкий слой герметика.

Рукой задвигаем до упора сальник по валу в посадочное гнездо, стараясь не повредить его рабочую кромку. Через оправку (или головку на 30) легкими и аккуратными ударами молотка запрессовываем его в посадочное гнездо.

— Собираем привод ГРМ

Устанавливаем на место шпонку и шкив распредвала. На болт шкива наносим герметик и затягиваем его моментом 98-109 Н.м. Установочную метку на шкиву совмещаем с меткой на выступе задней крышки привода ГРМ.

Устанавливаем ремень привода ГРМ. Если он в масле, заменяем новым. Проверяем совпадение установочных меток на шкиву распредвала и на на маховике (в лючке на картере сцепления). Натягиваем ремень натяжным роликом используя спецключ (подробнее см. «Замена ремня ГРМ 2108, 2109, 21099»).

Дожидаемся пока застынет герметик и пускаем двигатель. Проверяем не подтекает ли моторное масло вновь. Если подтекает опять, см. ниже о причинах подтекания.

Примечания и дополнения

— Описанная выше замена сальника распределительного вала применима как к карбюраторным двигателям 2108, 21081, 21083, так и к инжекторному 2111.

— Причин у течи моторного масла под сальник распредвала может быть несколько: износ рабочей поверхности самого сальника (срок их службы 40-50 тыс км пробега при условии, что изделие качественное), износ рабочей поверхности под сальник на распредвалу (возрастной или при наличии рисок и царапин от неаккуратной предъидущей замены), повышенное давление в картере двигателя по причине износа поршневой или засорения системы вентиляции и пр. Подробнее см. «Гонит масло под сальники двигателя причины, устранение неисправности».

Еще статьи по двигателю автомобилей ВАЗ 2108, 2109, 21099

— Замена переднего сальника коленчатого вала двигателя 2108, 21081, 21083

— Замена заднего сальника коленчатого вала двигателя 2108, 21081, 21083

labavto.com

Для тех, кто еще не знает, сразу скажем, что сальник коленвала – это небольшая, но исключительно необходимая деталь, без которой невозможно функционирование автомобиля. Основное его предназначение — это предотвращение течи смазки из мотора посредством зазора между блоком и шкивом вала.

В автомобиле ВАЗ 2109, как и в других, предусмотрено два сальника – это передний и задний. Меняются они по-разному, в первую очередь потому, что находятся в разных местах силового агрегата.

Автомобиль ВАЗ 2109

Где находится?

Перед тем, как приступить к замене, нужно иметь представление, где они находятся.

Передний находится непосредственно в крышке маслонасоса, если точно, то на носке коленвала. Чтобы до него добраться, нужно убрать крышку, закрывающую ремень газораспределительного механизма.

Расположение переднего сальника

Задний находится за системой сцепления и для его замены придется демонтировать ряд громоздких узлов.

Причины и признаки неисправности

При неисправности сальников вы увидите только лужи масла и еще при протекании заднего сальника может пробуксовывать сцепление.

Негодный сальник, подлежащий замене

Сразу скажем, что могут быть и другие причины появления смазки на поверхности, которые чаще всего связаны с проблемами в системе вентиляции картера.

Руководство по замене

Перед тем, как начать работу, позаботьтесь, чтобы под рукой были все необходимые материалы. Внимательно прочитайте инструкцию и посмотрите видео.

Передний манжет

Передний манжет находится в более удобном месте, чем задний и быстрее изнашивается, поэтому начнем именно с него.

Инструменты

Чтобы поменять передний сальник коленвала ВАЗ 2109, нужны стандартные инструменты, которые есть практически у любого автовладельца:

• набор ключей, головок и отверток;
• ветошь;
• емкость.

В этом видео показан один из способов замены на ВАЗ 2109. Также рассказывается, и чем вызвана данная неисправность.

Этапы

1. Как и при других работах связанных с силовым агрегатом, первым делом нужно обесточить автомобиль. Для этого снимаем минусовую клему АКБ.
2. Теперь нужно ослабить болты, при помощи которых крепится генератор.
3. Снимаем непосредственно сам ременной привод.
4. В заранее подготовленную емкость сливаем моторное масло.
5. Демонтируем защиту силовой установки.
6. Снимаем масляный поддон.
7. Убираем ремень распредвала. Здесь действовать нужно аккуратно и осторожно. Коленчатый и распределительный вал, ни в коем случае не должны провернуться. В противном случае могут повредиться клапана вследствие удара по ним поршнями.
8. Снимаем шкив коленвала. Делается это при помощи двух отверток.
9. Шпонку также нужно будет снять.
10. Выкрутив два болта, убираем маслоприемник.
11. Далее откручиваем шесть болтов и снимаем маслонасос.

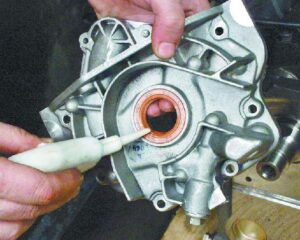

12. Берем большую плоскую отвертку и извлекаем старый манжет.
13. Теперь нужно как следует промыть крышку насоса при помощи бензина и вытереть ее.
14. Место, в которое будет устанавливаться новый манжет, нужно смазать.
15. Ставим новую таким образом, чтобы ее рабочая часть направлялась внутрь.
16. Запрессовываем манжет при помощи оправки соответственного диаметра.
17. Возвращаем на место насос.
18. Теперь осталось в обратной последовательности установить демонтированные узлы и детали.
19. Слитую смазку заливаем в мотор. Можно конечно воспользовавшись, случаем провести его замену.

Все — на этом процедура завершена.

Снимать маслоносос не обязательно, можно поменять передний сальник на месте, как собственно и задний!

Запрос вернул пустой результат.

Задний манжет

Задний манжет находится несколько в ином месте и для его замены нам придется потрудиться немного больше.

Инструменты

Инструменты для замены заднего сальника нам понадобятся практически те же, что и при замене переднего.

Этапы

1. Отсоединяем минусовую клему АКБ.
2. Первым делом необходимо снять маховик.
3. Далее снимаем задний щиток картера сцепления.
4. Откручиваем болты, которыми закреплен держатель заднего манжета.
5. Демонтируем его вместе с прокладкой.
6. Положите сам держатель так, чтобы было удобно с ним работать.

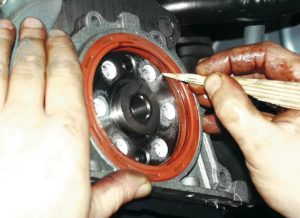

7. Извлекаем старый манжет из обоймы.
8. Ветошью нужно как следует вычистить держатель. Сразу же осмотрите его состояние, нет ли каких-то повреждений — отколов и трещинок, если подобные имеют место, то его нужно обязательно заменить.
9. Устанавливаем в гнездо новый.
10. При помощи соответствующего диаметра оправки, запрессовываем его. Проследите, чтобы рабочая кромка была повернута внутрь.
11. Вне зависимости от того, в каком состоянии находится уплотнительная прокладка держателя, ее нужно сменить.
12. Машинной смазкой смазываем кромку и фланец коленчатого вала.
13. Ставим держатель.
14. Устанавливаем снятые узлы и детали.

Запрос вернул пустой результат.

Все на этом работу по смене заднего сальника на автомобиле ВАЗ 2109 можно считать оконченной.

Извините, в настоящее время нет доступных опросов.

Видео «Правильная замена заднего манжета»

В этом видео пошагово показано, как правильно происходит замена заднего сальника коленчатого вала.

Как делается замена сальника коленвала ВАЗ-2109

Существует две манжеты: передняя и задняя. Для их замены необходимо разобрать несколько громоздких узлов, например, механизм ГРМ или узел сцепления. В зависимости от того, какой из сальников дал течь, работа происходит по разным алгоритмам. Разберемся, как на ВАЗ-2109 происходит замена сальника коленвала в зависимости от его расположения.

Как провести замену передней манжеты

Вне зависимости от того, имеет ваш ВАЗ-2109 карбюратор или его в движение приводит инжектор, работа по замене сальников происходит по одному принципу. Наиболее быстро изнашивается передний сальник. Его легче поменять, так как для этого не нужно демонтировать систему сцепления.

Для проведения работ вам потребуется иметь под рукой:

• стандартные наборы ключей и отверток;
• чистую емкость;
• ветошь.

Так как работа проводится на двигателе, отключите его от системы питания – уберите клемму «минус» с аккумуляторной батареи. Если вы не уверены в своих силах, заранее просмотрите видеоинструкцию.

После такой предварительной подготовки можно начинать выполнение работы по замене переднего сальника:

1. Ослабьте болты крепления генератора.
2. Демонтируйте ременной привод.
3. Слейте моторное масло в подготовленную емкость.
4. Снимите защитный кожух с силовой установки.
5. Удалите масляный поддон.
6. Аккуратно и осторожно уберите ремень с распределительного вала. Следите за тем, чтобы коленчатый или распределительный вал не провернулись в процессе демонтажа ремня. В противном случае поршни ударят по клапанам и деформируют их. Это приведет к необходимости установки новых клапанов.
7. При помощи двух отверток снимите шкив коленвала.
8. Демонтируйте шпонку.
9. Найдите 2 болта крепления маслоприемника, выверните их и удалите этот узел.
10. Масляный насос удерживается 6 болтами, открутите их, прежде чем снять этот агрегат.
11. Возьмите плоскую отвертку, чтобы удалить старый манжет с коленвала. Важно, чтобы она имела достаточно внушительные размеры и была изготовлена из прочного металла. В противном случае полотно отвертки может обломиться в момент выполнения этой процедуры. Помните, что работу с валами необходимо проводить аккуратно, не допуская проворачивания.
12. Очистите место расположения сальника и смажьте его.
13. Поставьте манжету, заправляя ее рабочую часть внутрь.
14. Опрессовка проводится при помощи оправы нужного диаметра.
15. Промойте крышку масленого насоса бензином и верните ее на место.
16. Начиная с масляного насоса, соберите механизм, действуя в обратном порядке.

Заключительным этапом становится возвращение в механизм масла. Если оно достаточно темное, то лучше всего замените смазку на новую. Если у вас нет времени проводить полную разборку, то можно обойтись без очистки крышки масляного насоса. Однако лучше потратить время на обслуживание ее, чтобы потом не разбирать эти узлы снова. Это же можно сказать и о профилактической замене масла. Если вы в ходе ремонта зальете в силовой агрегат новый состав, то работоспособность автомобиля только улучшиться.

Как поменять задний сальник

Работа по замене заднего сальника сложнее. Если он неисправен, то может западать сцепление, поэтому не стоит откладывать проведение ремонта. Как и в первом случае, обесточьте двигатель. Далее действуйте по алгоритму:

1. Снимите маховик сцепления.
2. Демонтируйте задний щит картера сцепления.
3. Найдите и выкрутите болты, крепящие держатель заднего сальника.
4. Удалите его с места вместе с прокладкой.
5. На ровную поверхность положите держатель так, чтобы у вас был к нему удобный доступ.
6. Извлеките сальник из обоймы.
7. Проведите визуальный осмотр держателя. На нем не должно быть сколов, трещин и иных повреждений. Если они присутствуют, то стоит заменить эту обойму. При помощи ветоши тщательно очистите держатель.
8. На место старого манжета установите новый.
9. Поверните рабочую кромку внутрь и при помощи специальной оправы запрессуйте деталь. В этом случае вам придется более тщательно подбирать оправу под диаметр, так как он достаточно велик. Лучше всего для этой работы иметь в гараже набор оправ.
10. Осмотрите уплотнительную прокладку, которую вы изъяли вместе с держателем, если она сильно изношена, то необходимо провести замену этого расходника.
11. Очистите от загрязнений кромку и фланец коленвала, после чего смажьте его машинным маслом.
12. Верните на место держатель и проведите сборку механизма сцепления.

Обратите внимание, что сальники изготавливают не только разных диаметров. Их нужно подбирать в зависимости от того, какое моторное масло вы заливаете в свой ВАЗ-2109. Если приобрести сальник для минерального состава, а залить в мотор синтетический, то манжета просто растворится.

Перед установкой любого сальника необходимо смазать посадочное место маслом. Также обязательно примерьте манжету на вал. Иногда даже фирменные варианты не подходят по диаметру вала. В этом случае не стоит прикладывать усилий для установки сальника, а лучше потратить дополнительные средства на новую комплектующую.

Завершите работу проверкой сальников. Для этого необходимо завести мотор и прогреть автомобиль. Потом проехать пару метров (например, выгнать машину из гаража) и оставить на этом месте ВАЗ-2109 на несколько минут. Переместитесь на другое место (например, вернитесь в гараж) и осмотрите место стоянки. Если на нем нет пятен масла, значит сальники надежно держат его в системе.

Замена переднего сальника коленвала на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Сегодня вы перешли по этой ссылки не случайно, раз вы ищете подробную инструкцию по замене переднего сальника коленчатого вала, тогда мы вам её предоставим. Инструкция по замене сальника будет относиться лишь к автомобилям «Самарского» семейства. В конце статьи вы сможете найти для себя наглядный видео-ролик, в котором подробно описывается замена сальника коленвала!

Краткое содержание:

Где находится передний сальник коленвала?
• Он располагается в самой крышки масляного насоса, а если быть более точнее то он находится на носке коленчатого вала. Для того чтобы его разглядеть вам придется снять крышку ремня «ГРМ». (О том как снять крышку ремня «ГРМ», вы узнаете в этой статье по ходу работы)

• Когда крышка будет снята, обратите свое внимание на самый нижний шкив коленчатого вала, который на фото указан красной стрелкой. Вот под этим то шкивом и располагается передний сальник.

Когда нужно менять передний сальник коленвала?
Он подлежит замене, при:

1. Появление на нем различного рода трещин, разорванностей и дефектов.

2. А так же замену сальника необходимо производить, при его замасливании то есть при обнаружении на сальнике подтеков масла.

Примечание!
Не всегда при обнаружении подтеков масла, необходимо сразу же менять сальник, потому что масло через сальник может так же сочится по следующим причинам:

• При загрязнённости системы вентиляции картера. (Как очистить систему вентиляции, вы сможете узнать из статьи специально посвященной: «Очистке системы»)
• А так же при сильном пережатии шлангов системы вентиляции картера. В этом случае просмотрите все шланги системы на наличие изгибов и по возможности устраните проблему.

Как заменить передний сальник коленвала на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В самом начале операции со всех шкивов снимите ремень «Газо-Распределительного Механизма». (О том как снять ремень, смотрите в статье: «Замена ремня ГРМ»)

2) Далее при помощи двух плоских отверток, подденьте зубчатого типа шкив коленчатого вала.

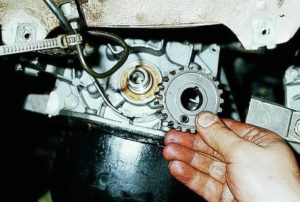

3) Затем снимите шкив зубчатого типа, с носка коленвала.

4) Теперь при помощи отвертки подденьте и извлеките шпонку коленчатого вала, для того чтобы при снятии сальника она не потерялась.

5) Следом не убирая отвертки, с её помощью подденьте сальник коленвала и после чего извлеките сальник из крышки.

Установка:
1) Прежде чем приступить к установке нового сальника, смажьте его рабочую кромку моторным маслом.

2) Затем запрессуйте сальник на своё место, при помощи головки, или при помощи отрезка трубы подходящего размера, или же при помощи оправки.

3) После запрессовки установку нового сальника произведите в обратном порядке снятию, установив в паз коленчатого вала при этом шпонку, а на носок зубчатый шкив коленвала.

Примечание!
Когда все детали будут установлены, установите ремень «Газо-Распределительного Механизма» на своё место!

Дополнительный видео-ролик:
Чуть ниже мы подготовили специально для вас видео-ролик, в котором подробно описывается замена сальника коленвала, так что смотрите и вникайте.
