Передняя подвеска тойота королла 120 устройство

Содержание

Усиление передней подвески на Тойоте Королле: инструкция

Следует принять должным то, что дороги в нашей стране не самые лучшие. Сделав это каждый автомобилист, владелец дорогой иномарки, в том числе и владельцы Тойота Королла должны понимать, что их штатная подвеска годится лишь для перемещения по гладкому асфальту. Что же делать в таких ситуациях и чем помочь нашим дорогим любимцам? Вывод только один – давайте усилим переднюю подвеску на Тойоте Королле. Усиление подвески предполагает подъем автомобиля, путем установления более мощных стоек.

Что нам потребуется для усиления автомобильного узла?

Для усиления нам потребуется набор инструментов, позволяющий снять стойки, освободить пружины. Также для усиления подвески на Toyota Corolla потребуется:

  1. Мощные стойки – разборные со штоком диаметром в 22 мм.
  2. Берем другие пружины.
  3. Не забываем про проставки между кузовом и самой стойкой.

Перед началом проведения работ, стоит напомнить, что основная идея этой статьи заключается в комплексности подхода, а не в ограничении всех работ простой заменой стоек или просто пружин. Стоит сразу выкинуть из головы мысль о резиновых вкладышах между витками пружин или что еще хуже – переваривании чашек на кузове. После проведения комплекса работ предложенных ниже вы качественно усилите переднюю подвеску своего автомобиля (при этом достигните идеального сочетания безопасности, комфорта и надежности). Все что будет описано, не сильно поменяет геометрию самого автомобиля. Итак, приступим.

Инструкция по усилению узла и поднятию автомобиля

Первым делом нам потребуется найти пружины и сами стойки от Corolla 104 (4WD), так же подойдут:

  • От дизельной Короллы;
  • Тойоты с двигателем 4А-GE.

Характерной чертой стойки от данных моделей автомобиля является то, что в них устанавливаются специальные стойки с диаметром 22 миллиметра ,против 20 миллиметров штатных. Что касается пружин, то все они разные из вышеназванных авто, однако их особенность в том, что они массивнее и у них в любом случае больше витков, чем у штатных. Поэтому можно сделать вывод о том, что можно использовать любые, главное, что бы они были одинаковыми.

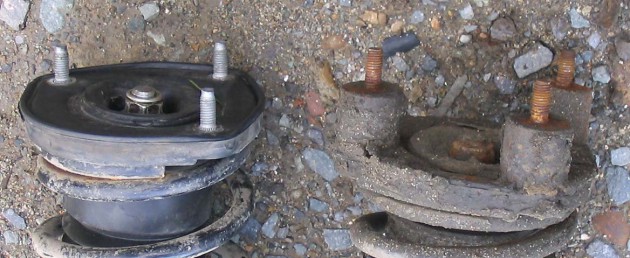

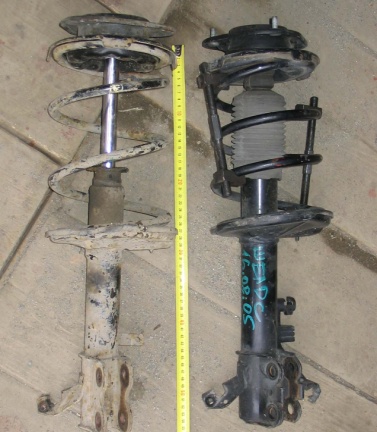

Давайте, визуально сравним две предложенные стойки. На фотографии расположенной ниже, вы сможете наблюдать штатную стойку (слева) и стойка усиленная (справа). Даже на глаз стойка от модели 4WD выглядит массивнее.

Единственным нюансом здесь является то, что стойки указанных моделей бывает очень сложно найти. В этом случае вполне подойдут и послужат альтернативой запчасти от КОРОНЫ-КАРИНЫ-КАЛДИНЫ в кузове 190. Здесь ели покупается «контрактная» стойка от такого авто, ее пружины и верхняя чашечка – выкидываются, они не подойдут к Королле.

Передняя стойка Toyota Corolla отличается от «короновской» только кронштейном крепления тормозного шланга. Для переделки всего лишь необходимо срезать часть крепления и прикрепить к оставшейся части пластинку переходник. На фотографиях расположенных ниже показана стойка КОРОНЫ до переделок и после.

Применяя стойку под переделку, следует обращать внимание на две вещи. Первое – это обязательно укоротить кронштейн ,что бы он не касался кузова Короллы, а что еще хуже тормозного шланга.

Второе – мощные стойки имеют иную форму чашечек под пружину. В результате нужно использовать проставки между кузовом и деталью – их толщина должна составлять не менее 18 миллиметров.

Проделав все работы, следует особое внимание обратить на то, чтобы элементы подвески не терлись об кузов при полном повороте руля в одну и в другую сторону, то же самое качается и тормозных шлангов, стойка не должна их тереть. Также стоит это проверить под полностью вывешенной стойкой и при ее полной задвинутости. Задвинуть ее можно домкратом под ступицу.

Также стоит упомянуть, что устанавливая короновские детали, пружину стоит менять, так как лощина прутка больше, да и сами пружины значительно длиннее, чем у Короллы.

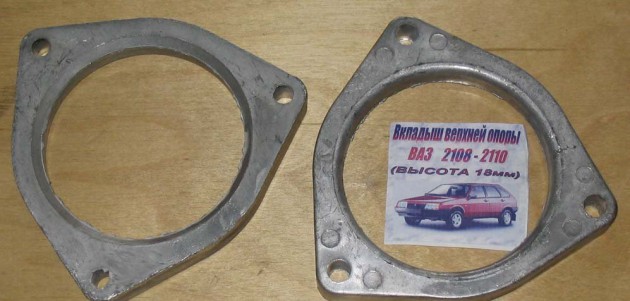

Далее следует рассказать о проставках. Их толщина не должна превышать 20 миллиметров. Они бывают двух видов. Первый вид – солдатики, они накручиваются на штатные шпильки стойки и имеют на другом конце собственную шпильку. Данный вариант не очень хорош, так как грязь будет липнуть в пустоты.

Второй вид проставок – вкладыши. Их минусом является то, что обязательно придется менять шпильки на более длинные. Самый лучший вариант – купить алюминиевые проставки для тазов. отлично подходят по отверстиям креплений. Также их плюсом является то, что они идут в комплекте с удлиненными шпильками.

По окончании проведения всех работ, обязательно следует проверить затяжку всех болтов. После чего обработать их смазкой против коррозии – подойдет любая. На этом работы по поднятию автомобиля и его усилению завершены. Теперь кочки и легкие бордюры будут не так заметны.

Передняя подвеска Тойота королла, замена амортизаторов, рычага, шаровой, ступицы, шпилек крепление колеса, снятие подрамника

  • 72928 Просмотров
Читать еще:  Замена гранаты на тойота королла

Передняя подвеска Тойота независимая, рычажно пружинная типа Макферсон, с телескопическими амортизаторными стойками 2, витыми цилиндрическими пружинами 1, поперечными рычагами 7, стабилизатором поперечной устойчивости 8.

Основные элементы передней подвески -телескопические амортизаторные стойки 2, совмещающие функции телескопического
элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова.

На амортизаторных стойках собраны витые цилиндрические пружины, буфера сжатия с защитными чехлами и верхние опоры с упорными подшипниками. Через верхнюю опору передается нагрузка на кузов автомобиля. Амортизаторная стойка 2 соединена с рычагом 7 подвески через поворотный кулак 3 и шаровую опору 5.

Стабилизатор поперечной устойчивости 6 соединен с подрамником передней подвески двумя кронштейнами через резиновые подушки, а с амортизаторной стойкой 2 — через стойку 4 стабилизатора с шаровыми шарнирами.

Рычаг 7 передней подвески прикреплен к подрамнику посредством двух резинометаллических шарниров (сайлентблоков), а к поворотному кулаку 3 ступицы чеоез шаровую опору 5.

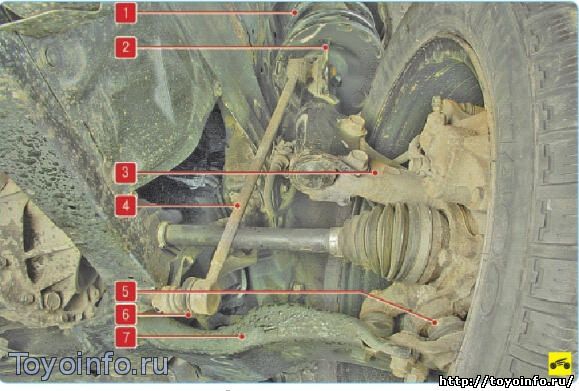

Расположение элементов передней подвески: 1 — пружина передней подвески; 2 — амортизаторная стойка; 3 — поворотный кулак передней подвески; 4 — стойка стабилизатора поперечной устойчивости; 5 — шаровая опора рычага подвески; 6 — штанга стабилизатора поперечной устойчивости; 7 — рычаг передней подвески

Проверку проводите в моторном отсеке и снизу азтомобиля, установленного на смотровой канаве или опорах (с вывешенными передними колесами). Для предотвращения случайного пуска двигателя выньте ключ из замка зажигания.

На резиновых деталях подвески не допускаются:

— признаки старения, трещины, одностороннее выпучивание резинового массива;

— отрыв резинового массива от арматуры.

Особое внимание обоатите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов.

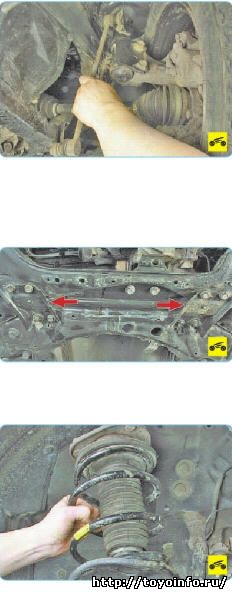

1. В моторном отсеке снимите заглушку гайки верхнего крепления стойки.

2. Проверьте затяжку гайки крепления штока амортизаторной стойки.

3. Проверьте затяжку гаек крепления верхней опоры стойки к кузову Аналогично проверьте крепление штока и верхней опоры второй стойки.

4. Проверьте затяжку гаек и болта крепления рычага передней подвески к шаровой опоре.

5. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры.

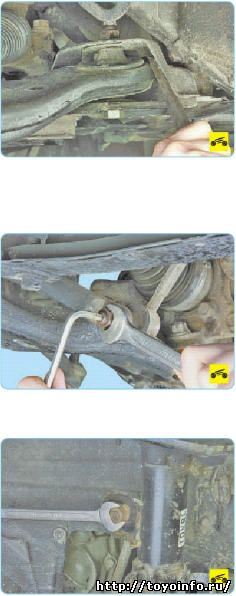

6. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак.

7. Убедившись в исправности шаровых опор, проверьте отсутствие люфтов ступичных подшипников. Для этого покачайте колесо в вертикальной плоскости. Если есть люфты, замените переднюю ступицу в сборе с подшипниками.

8. Проверьте затяжку гаек и отсутствие люфтов резинометаллических шарниров в местах крепления рычага к подрамнику.

9. Для этого вставьте монтажную лопатку или большую отвертку в зазор между передней опорой рычага и подрамником и попытайтесь покачать рычаг.

10. Аналогично проверьте заднюю опору При наличии значительного люфта даже в одном из шарниров замените рычаг передней подвески в сборе.

11. Проверьте надежность затяжки гаек пальцев нижних.

12. . и верхних шаровых шарниров стоек стабилизатора.

13. Покачайте стойку и проверьте наличие люотов в шаровых шарнирах стоек стабилизатора поперечной устойчивости. Если шарниры имеют ощутимый люфт, стойки требуется заменить.

14. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к подрамнику.

15. Проверьте состояние защитного чехла амортизаторной стойки. Поднимите чехол и проверьте шток амортизатора. Потеки жидкости не допускаются. Осмотрите пружину на предмет наличия деформированных или сломанных витков. При наличии дефектов замените поврежденные детали или стойку в сборе.

Замена передней стойки Тойота Королла

Вам потребуются: отвертка, шестигранный ключ «на 6», ключи «на 14», «на 17», «на 19», два ключа «на 22».

1. Откройте капот.

2. Снимите облицовку

3. . и верхнюю панель короба воздухопритока

4. Подденьте отверткой.

5. . и снимите заглушку гайки штока амортизаторной стойки.

6. Ослабьте затяжку гайки штока амортизатора (если после снятия планируется разборка амортизаторной стойки).

7 Стояночным тормозом затормозите задние колеса.

8. Установите противооткатные упоры («башмаки») под задние колеса.

9. На стоящем на земле автомобиле ослабьте затяжку гаек крепления переднего колеса со стороны предполагаемой замены амортизаторной стойки.

10. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

11. Подденьте отверткой и откройте фиксатор жгута проводов датчика частоты вращения колеса, расположенный на нижнем кронштейне крепления амортизаторной стойки.

12. Извлеките жгут проводов из фиксатора.

13. Выверните болт крепления кронштейна жгута проводов датчика частоты вращения колеса.

14. . и отведите в сторону жгут проводов с кронштейном крепления.

15. Сдвиньте кронштейн крепления тормозного шланга, отсоедините его от кронштейна амортизатора и отведите шланг в сторону

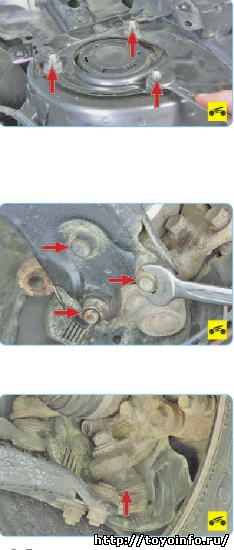

16. Удерживая шестигранным ключом папец шарнира от проворачивания, отверните гайку крепления верхнего шарнира стойки стабилизатора от кронштейна амортизаторной стойки.

17. Отсоедините шарнир от кронштейна амортизаторной стойки и отведите стойку стабилизатора в сторону

18. Удерживая ключом болты от проворачивания.

19. . вторым ключом отверните две гайки болтов крепления поворотного кулака к амортизаторной стойке, при этом болты не вынимайте.

20. Отверните три гайки крепления верхней опоры амортизаторной стойки к кузову.

21. Снимите кронштейн крепления верхней панели щита моторного отсека.

22. Закрепите поворотный кулак на кузове автомобиля (например, привязав проволокой).

23. Извлеките два болта крепления поворотного кулака к амортизаторной стойке и, придерживая стойку, отсоедините ее от поворотного кулака.

24. Снимите амортизаторную стойку с автомобиля.

25. Установите детали в порядке, обратном снятию.

26. Аналогично замените вторую амортизаторную стойку (соответственно правую или левую), так как амортизаторные стойки заменяют парами.

После замены амортизаторной стойки передней подвески или ее деталей проверьте и при необходимости отрегулируйте углы установки колес.

Ремонт Стойки Тойота Королла

Ремонт амортизатора телескопической стойки своими силами обычно не приводит к желаемому результату поэтому в данном подразделе рассмотрена только замена амортизатора, пружины подвески и верхней опоры стойки.

Читать еще:  Установка поршневых колец тойота

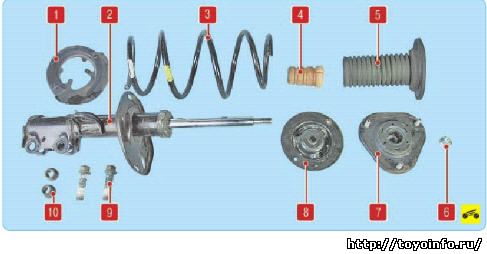

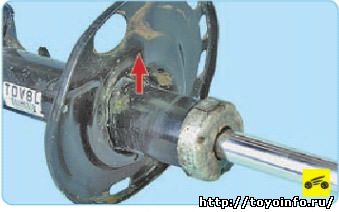

Детали амортизаторной стойки передней подвески: 1 — нижняя прокладка пружины; 2 — амортизатор; 3 — пружина; 4 — буфер хода сжатия; 5 — защитный чехол; 6 — гайка крепления штока амортизатора; 7 — верхняя опора стойки; 8 — верхняя опорная шайба пружины; 9 — болт крепления амортизаторной стойки к поворотному кулаку; 10 — гайка крепления амортизаторной стойки к поворотному кулаку

1. Снимите амортизаторную стойку с автомобиля

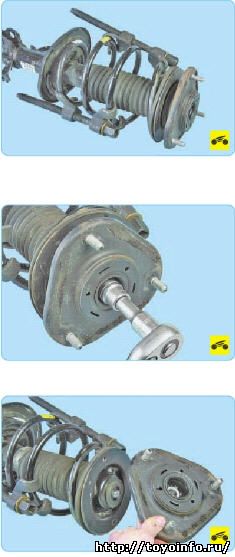

2. Установите приспособление для сжатия пружин и сожмите пружину.

3. Отверните гайку штока амортизатора

4. Снимите верхнюю опору стойки с запрессованным подшипником

5. . уплотнительное кольцо.

6. . и верхнюю опорную шайбу пружины.

7. Снимите защитный чехол штока амортизаторной стойки. Поврежденный чехол замените.

8. Снимите буфер хода сжатия.

9. . пружину передней подвески..

10. . и нижнюю резиновую прокладку пружины. Поврежденную прокладку замените.

11. Осмотрите детали стойки. Обратите внимание на состояние пружин, упругих элементов, люфт подшипника верхней опоры. Поврежденные детали замените

12. Установите амортизатор в вертикальное положение и несколько раз до упора опустите и поднимите шток амортизатора. Убедитесь в том, что шток перемещается без провалов, заеданий и ударов. Осмотрите амортизатор. При обнаружении сильной коррозии, трещин, деформации, разрушений на корпусе, нижней опоре пружины, кронштейне крепления, следов коррозии на штоке, а также при обнаружении потеков жидкости замените амортизатор

Данная проверка работы амортизаторной стойки приблизительная, для более точной оценки ее технического состояния обратитесь в автосервис.

13. Соберите амортизаторную стойку в порядке, обратном разборке.

При установке пружины следите за тем, чтобы конец нижнего витка упирался в специальный выступ на нижней опоре пружины.

Замена переднего рычага Королла

Вам потребуются: ключи «на 17», «на 19», «на 22» (два).

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

2. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

3. Обработайте наконечник шаровой опоры специальным проникающим составом для облегчения отворачивания гайки крепления пальца опоры к поворотному кулаку.

4. Установите на пружину стойки приспособления для сжатия пружин и слег

Особенности передней подвески Тойота Королла

Итак, передняя подвеска — это достаточно необходимая деталь автомобиля, от нее зависит управляемость авто и его поведение на дороге.

Передняя подвеска состоит из следующих узлов:

  • амортизаторные стойки;
  • витые пружины в виде цилиндра;
  • стабилизатор поперечной устойчивости;
  • поперечные нижние рычаги.

Конструкция передней подвески продумана именно таким образом, что вкупе со схемой диагонального раздельного гидравлического тормозного привода автомобиль становится достаточно устойчивым во время торможения на скользком дорожном покрытии.

Техобслуживание передней подвески

Автомобиль Тойота Королла имеет переднюю подвеску типа MacPherson. Высокая надежность этой конструкции делает машину достаточно популярной во всем Мире, в том числе и в России.

Для того, чтобы определить техническое состояние передней подвески на автомобиле Тойота Королла, следует произвести следующий порядок действий:

  1. Во время техобслуживания необходимо визуально проверить защитные чехлы, амортизаторные стойки, шаровые и резинометаллические шарниры, а также втулки и подушки из резины на наличие повреждений.
  2. Следует определить люфт шарнира (шарового). Это можно сделать ручным покачиванием нижнего рычага по вертикали, затем следует «вывесить» колесо транспортного средства за верхнюю и нижнюю часть вокруг продольной оси, расположенной по горизонтали.

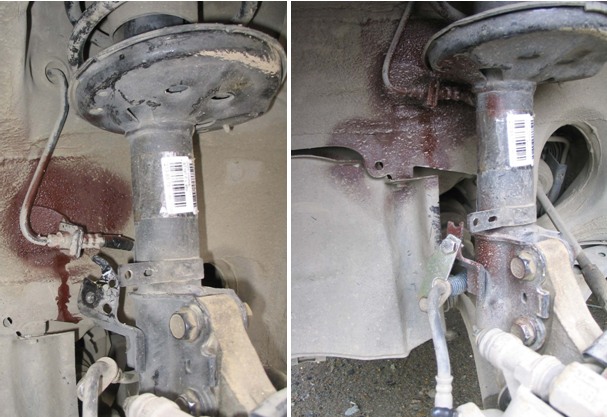

  3. Во время технического осмотра обыкновенно выявляется течь стойки амортизатора, а также задир на рабочей штоковой поверхности, деформация и наличие повреждения у прочих деталей подвески.
  4. Штанга стабилизатора и нижние рычаги, при обнаружении на них следов деформации, подлежат замене.
  5. Если же деформированной оказывается рамная поперечина, стабилизаторная штанга и передок кузова, то колесные углы меняют свои параметры, из-за этого эти детали невозможно отрегулировать. Для того, чтобы избежать деформации этих деталей, следует проверить плотность затяжки болтов.

Снятие и установка подвески

На Тойоте Королла достаточно просто установить или снять переднюю подвеску, для этого надо:

  1. Используя стояночный тормоз, затормозить транспортное средство.
  2. Передняя часть автомобиля должна быть установлена на прочной и надежной опоре, далее нужно снять передние колеса для того, чтобы получить доступ к деталям передней подвески.
  3. После осуществления вышеперечисленных действий остается только отвернуть и расшплинтовать гайку «пальца» шарового шарнира рулевой тяги.
  4. Используя съемник, нужно произвести выпрессовку «пальца» шарового шарнира рулевой тяги. Выпрессовка производится из поворотного рычага.
  5. После этого нужно расшплинтовать и отвернуть гайки «пальцев» шарниров с двух сторон.
  6. Опять же используя съемник, производим выпрессовку «пальцев» шарниров, но уже из нижних рычагов.
  7. Далее следует отсоединить стабилизаторную штангу и нижние рычаги от рамной поперечины, после стабилизаторная штанга, а также нижние рычаги снимаются вместе.
  8. С колодок направления снимается суппорт вместе с колесным цилиндром. Далее суппорт подвешивается к автомобильному кузову и крепится с помощью проволоки, однако, стоит следить за тем, чтобы при этом тормозной шланг не был натянут и перекручен.
  9. В завершение процедуры следует выкрутить крепежные «верхнеопорные» гайки и снять стойку.
  10. Для того, чтобы установить подвеску, нужно осуществить вышеперечисленные действия «наоборот».

Несмотря на свою надежность и простоту в уходе, обслуживании, подвеска автомобиля Тойота Королла имеет и ряд неисправностей. Рычаги, шарниры, амортизаторы, пружины, все эти детали требуют проведения такой важной операции как своевременный ремонт.

Одним из признаков возникновения неисправности может быть стук, который возникает в подвеске транспортного средства. Чаще всего стук возникает из-за того, что шаровые опоры, сайлентблоки и амортизаторные стойки износились и вышли из строя. Ремонт этих деталей заключается в проведении полной диагностики, замене изношенных деталей на новые.

Читать еще:  Toyota highlander 2003 отзывы

Разработчики автомобиля Тойота Королла рекомендуют производить плановую диагностику и ремонт каждые шесть месяцев. Если следовать этой рекомендации, то стук, издаваемый деталями и узлами передней подвески, не станет для Вас проблемой. Однако, стук могут издавать не только узлы передней подвески. Своевременный ремонт не помешает и таким узлам деталей как: рулевая система управления, тормозная система.

Благодаря тому, что Тойота Королла будет регулярно проходить своевременную диагностику и ремонт, стук изношенных деталей не станет для Вас проблемой.

Подытожив итоги вышесказанного, стоит отметить, что передняя подвеска автомобиля Тойота Королла — это набор достаточно надежных деталей. Однако, со временем и там могут возникать поломки, о которых оповестит «назойливый» стук изношенных деталей.

Стук можно убрать, лишь проведя ремонт таких деталей как амортизаторные стойки, сайлентблоки, шаровые и резинометаллические шарниры. Однако, стук издается не только деталями передней подвески, но и тормозной и рулевой системами. Квалифицированный ремонт позволит избавиться от этой «напасти».

Рычаги и сайлентблоки на Toyota Corolla 120

Совместимость продукции других изготовителей не гарантирована. Во избежание внештатных ситуаций мастера автоцентров рекомендуют приобретать только оригинальную продукцию.

Чтобы каталожные артикулы полностью совпадали с фактическими наименованиями. Проводите профилактические работы строго в обозначенные временные интервалы в авторизированных мастерских, где предоставляют гарантию качества.

Каталожные артикулы сайлентблоков

Замена рычагов и сайлентблоков на Тойота Королла 120

Признаки неисправности элементов подвески автомобиля:

  • крен машины на одну сторону;
  • трудность в управлении техникой на средних и высоких скоростных режимах;
  • систематические стуки, биения, вибрации в рулевое колесо;
  • подброс автомобиля при преодолении дорожных препятствий;
  • металлический скрип, сопровождающий процесс управления.

Средний ресурс эксплуатации элементов подвески составляет 60 – 85 тыс. км. пробега. Интервалы, превышающие отметку в 100 000 скорее исключения, нежели практика. Качество изготовления запчастей, стиль вождения автомобиля – основополагающие факторы, влияющие на ресурс использования.

Перед началом работ по замене проводим комплексную диагностику, оцениваем общее состояние элементов подвески, определяем детали, требующие обновления, подготавливаем расходный материал в нужном количестве.

Последовательность действий при замене:

  • автомобиль устанавливаем на смотровой канал, можно электрический подъемный механизм;
  • подставляем гидравлическую подставку под двигатель, так как будем отвинчивать крепление опоры для доступа к болтам рычага с правой стороны;
  • ресурс эксплуатации элементов подвески на правой и левой стороне приблизительно равны. Мастера рекомендуют проводить замену одновременно двух. Изначально отвинчиваем крепление шаровой опоры левого колеса, после два болта и крепежи сайлентблоков;
  • извлекаем рычаг из-под автомобиля;
  • при помощи гидравлического пресса выпрессовываем один (два) сайлентблока. В качестве аналога используйте стационарные тиски;
  • если на поверхности рычага присутствуют дефекты, имеются повреждения металла, сварных швов – элемент подвески подлежит замене новым. Во всех остальных случаях на штатные места запрессовывают новые сайлентблоки;
  • устанавливаем рычаг с новыми резинками на штатное место;
  • приступаем к демонтажу правого элемента, предварительно приспустив опору двигателя на 2 – 3 см, для обеспечения доступа к крепежному болту.
  • проводим аналогичную процедуру по профилактике, запрессовке новых резинок, установке на штатное место.

В ходе работ проводим осмотр шаровой опоры, тормозного цилиндра, колодок, магистралей подачи тормозной жидкости. При наличии признаков износа, деформации комплектующие подлежат замене новыми из числа запаса. Устранение мелких, порой незначительных неисправностей предотвратит масштабные поломки в последующем. Таким образом, можно сэкономить деньги, время, силы, средства.

При условии соблюдения рекомендаций мастеров, покупке оригинальных запчастей последующая профилактика через 80 000 км. Умеренный стиль вождения только увеличит интервал замены деталей.

Устройство подвески на Тойота Королла 120

Наиболее часто в «ходовой» изнашиваются резиновые втулки, уплотнители. Подобное характерно не только для автомобилей Тойота Королла, но для всех остальных транспортных средств. Первый признак износа – стук в области подвески.

Экземпляры, поставляемые на территорию СНГ, РФ в том числе, имеют повышенный клиренс, адаптацию к плохому дорожному покрытию. Подвеска несколько жестковата, но эргономична, что компенсирует первый фактор. Производитель заблаговременно позаботился о простоте конструкции, чтобы ее можно было менять самостоятельно. Лишь в редких случаях владельцы прибегают к помощи профессионалов – мастеров СТО.

Шаровая опора способна выходить более 140 000 км. Систематический технический осмотр значительно продлит эксплуатационный ресурс машины. Группу риска составляют сайлентблоки и втулки стабилизаторов. Их ресурс не превышает 80 000 км. Расходники стремительно изнашиваются при езде на скорости свыше 150 км/ час на плохом дорожном покрытии.

Строение подвески Тойота Королла 120

  • шаровая опора;
  • пружина;
  • амортизатор;
  • рычаг;
  • сайлентблок;
  • втулка и стойка стабилизатора, которые фиксируются на кузов машины.

Аналогичная конструкция на противоположной стороне механизма подвески.

Водителю на заметку. Чаще всего, износу подвержена левая сторона подвески. В процессе вождения не всегда удается вовремя среагировать на ухаб, яму, прочие неровности на дороге. Несмотря на то, что правая сторона менее подвержена негативному воздействию, замене подлежат оба рычага подвески одновременно.

Характерные проблемы с подвеской. Пути решения

Незначительная вибрация, стук, металлический скрип в процессе управления автомобилем. Это первые признаки, указывающие на неисправность. Своевременное обращение в СТО для проведения комплексной диагностики позволит предотвратить множество внезапных поломок в последующем.

Крен автомобиля на одну сторону, наклон колеса – это уже сигналы о масштабной поломке, требующей оперативного вмешательства со стороны моториста сервисного центра. Промедление с ремонтом, игнорирование, недопустимы. Речь идет о безопасности водителя, пассажиров.

Своими силами провести осмотр также возможно. Для начала установите Тойота Королла 120 на смотровую яму, механическим воздействием на рычаг пробуйте его расшатать. Люфт, скрежет, биение — дефекты. Замените детали новыми. Аналогичную процедуру проведите со вторым рычагом подвески.
